PZL M26 Iskierka

[filip_ek]

Witam, samolot chcę zbudować od początku (projektu 3D) aż do oblotu. Problematyczne może być moje w zasadzie zerowe doświadczenie w:

- modelarstwie (dwa raczej koślawe i nieporadne modele),

- projektowaniu (nigdy nie projektowałem, a program FreeCAD używam od wczoraj).



Model jest/będzie oparty na tym rysunku (no i oczywiście zdjęciach z neta):

Rysunek

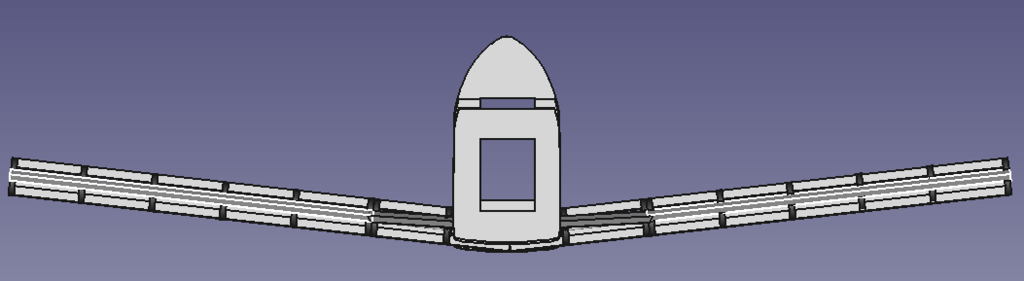

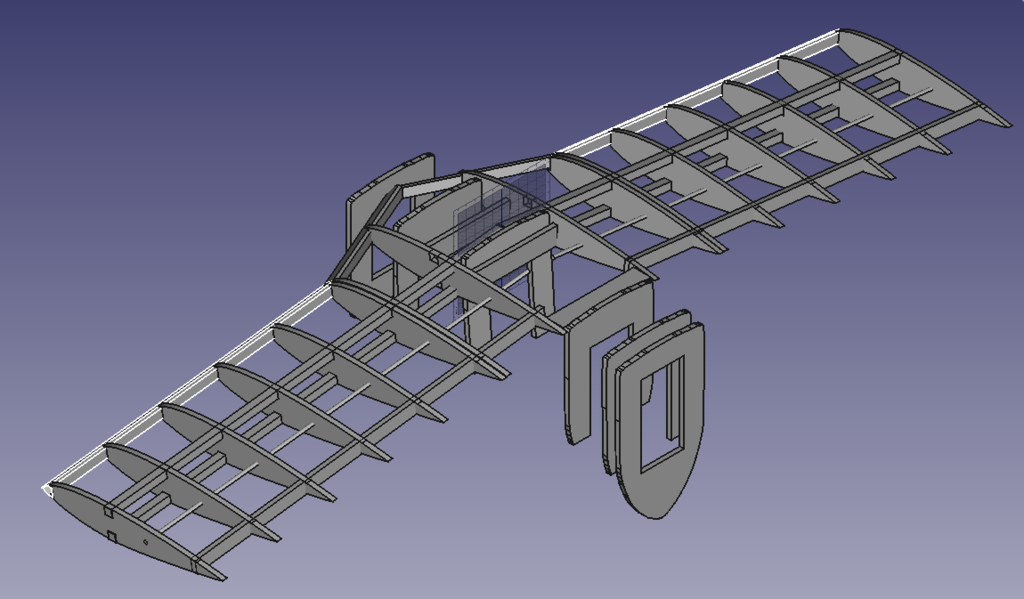

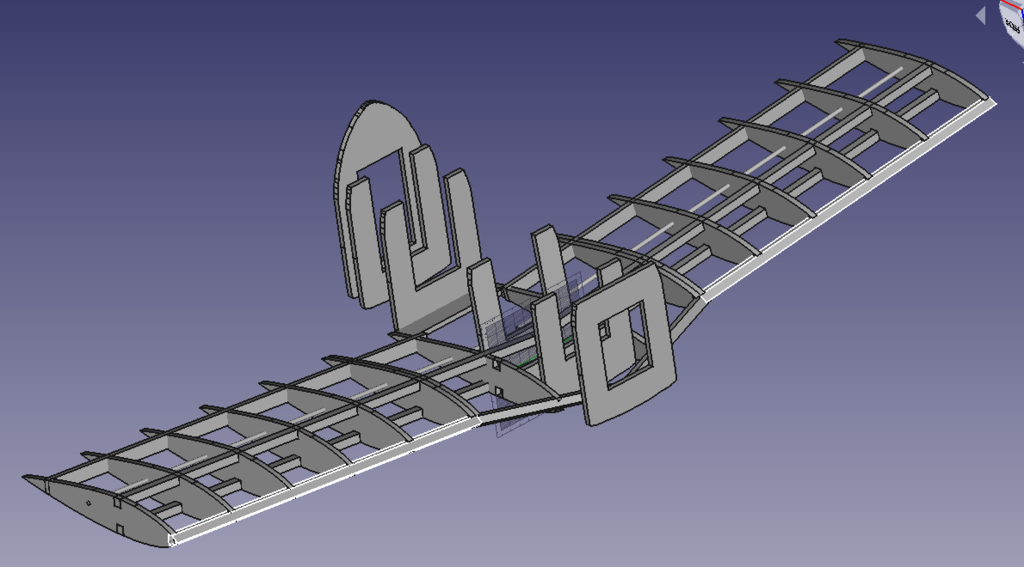

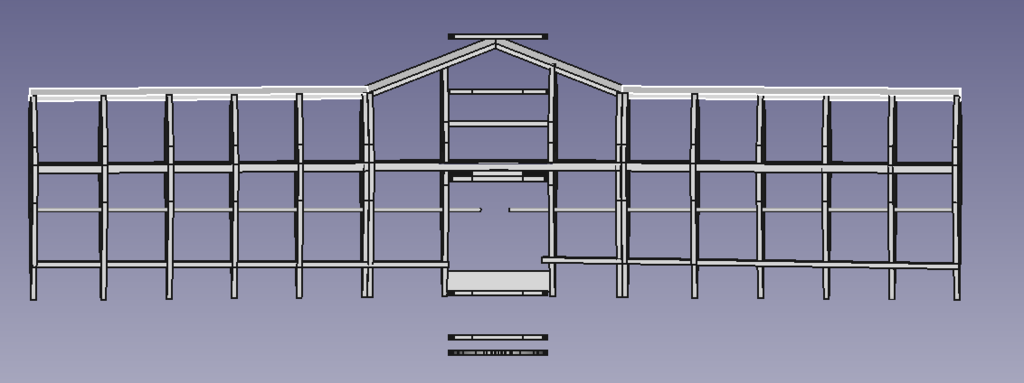

Po dniu spędzonym we FreeCAD wyszło mi coś takiego. Idea jest taka, by skrzydła były demontowalne i wsuwały się listwami i kołkiem w miejscu, gdzie skrzydło iskierki się poszerza (stąd tam podwójne żeberko). Ta szersza część skrzydła byłaby zatem częścią kadłuba i w nią wsuwana będzie jego reszta.

Wręgi kabiny są niepołączone. Zrobię to, gdy będę dodawał dziób i kuper.



Teraz natomiast staję pod modelarskim pręgierzem i czekam na wszelkie uwagi, jak bardzo mijam się ze sztuką modelarstwa.

[d9Jacek]

15 minut temu, filip_ek napisał:

Problematyczne może być moje w zasadzie zerowe doświadczenie w:

- modelarstwie

no to w zasadzie nie zaczynaj modelarstwa od takiego  dolnopłata...  bo możesz się szybko zniechęcić



i jeszcze pytanie...a jak to ma się do kupy trzymać ??? rozumiem  ,ż e siłą woli....

[filip_ek]

A to ponieważ? Gdzieś czytałem (a może słyszałem na youtube), że dolnopłaty są trudne w sterowaniu. O  to chodzi? Czy coś jeszcze, na co muszę uważać?

[d9Jacek]

5 minut temu, filip_ek napisał:

Czy coś jeszcze, na co muszę uważać

na wszystko, lot takiego modelu może zakończyć się szybciej niż Ty zdązyć o tym pomyslec

zacznij  przygodę z modelarstwem od czegos co Cię zachęci a nie zniechęci  np, Pionier 1400 czy jego klony.... Pianka EPP i napęd pchający...a do takiego  szybkiego dolnopłata  to długa droga przed Tobą

no i symulator to  obecnie  raczej standard  przed rozpoczęciem latania

[filip_ek]

Ok, ale to mówimy o dwóch rzeczach - lataniu i tworzeniu. Jeśli chodzi o tworzenie, to ćwiczę na tym modelu, a jeśli o latanie to ćwiczę na modelu, który do tego kupiłem - SU-27 750mm EPP.

[d9Jacek]

32 minuty temu, filip_ek napisał:

Problematyczne może być moje w zasadzie zerowe doświadczenie w:

- modelarstwie (dwa raczej koślawe i nieporadne modele),

oparłem sie na tym co  napisałeś...tekst powyżej



19 minut temu, d9Jacek napisał:

i jeszcze pytanie...a jak to ma się do kupy trzymać ??? rozumiem  ,że siłą woli..

no  to ponawiam pytanie

4 minuty temu, filip_ek napisał:

SU-27

no, no  gratulacje

[filip_ek]

38 minut temu, filip_ek napisał:

Wręgi kabiny są niepołączone. Zrobię to, gdy będę dodawał dziób i kuper.



[filip_ek]

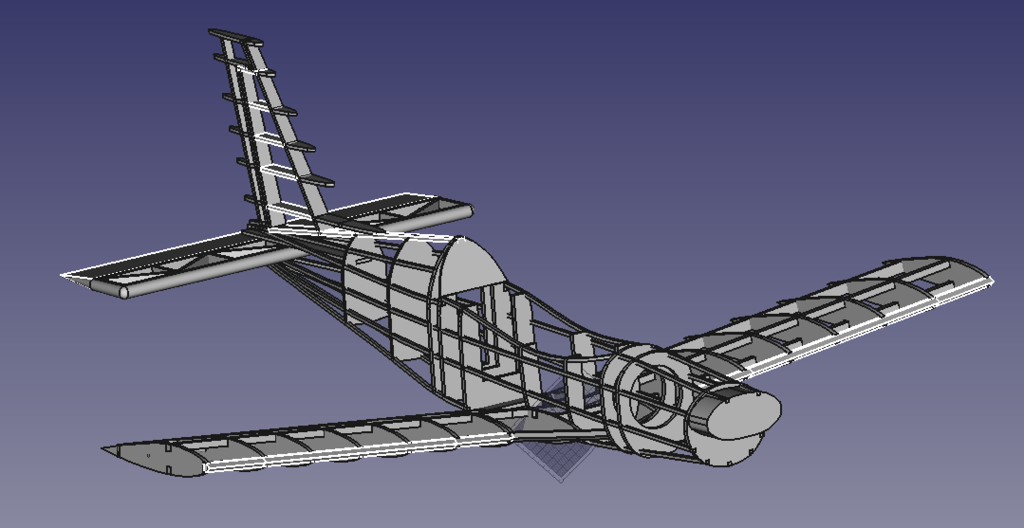

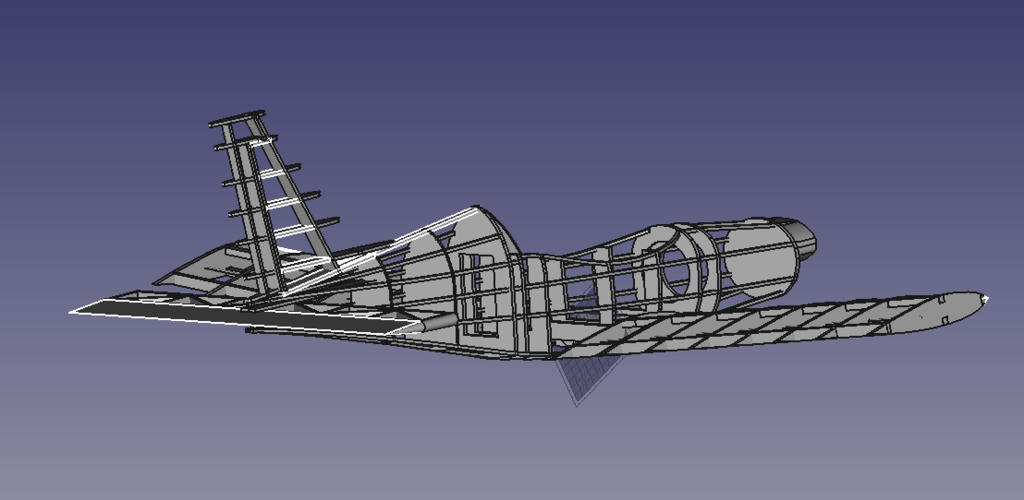

Tydzień pracy i trochę się pozmieniało, zarówno w kwestii  moich umiejętności obsługi FreeCADa, jak i mojej* Iskierki. Pewne rzeczy dopiero dostrzegłem, inne zmieniłem, a innych pewnie nawet nie zobaczę Tak czy siak, na tym teraz będę pracował i rozważał pozostałe kwestie, jak rozmieszczenie serw i innych takich. Wciąż się waham, czy bawić się w składane podwozie, czy też jeszcze nie te progi. Coś takiego byłoby jednak chyba w moim zasięgu, chociaż muszę zobaczyć, jak z miejscem wyjdzie:





*celowo piszę mojej Iskierki, bo to bardziej jej interpretacja będzie niż faktycznie odwzorowany model



[d9Jacek]

15 minut temu, filip_ek napisał:

Tydzień pracy i trochę się pozmieniało, zarówno w kwestii  moich umiejętności obsługi FreeCADa, jak i mojej* Iskierki. Pewne rzeczy dopiero dostrzegłem, inne zmieniłem, a innych pewnie nawet nie zobaczę Tak czy siak, na tym teraz będę pracował i rozważał pozostałe kwestie, jak rozmieszczenie serw i innych takich. Wciąż się waham, czy bawić się w składane podwozie, czy też jeszcze nie te progi. Coś takiego byłoby jednak chyba w moim zasięgu, chociaż muszę zobaczyć, jak z miejscem wyjdzie:





*celowo piszę mojej Iskierki, bo to bardziej jej interpretacja będzie niż faktycznie odwzorowany model

az sie prosi aby z płyty Kappa zbudować

[filip_ek]

Czytałem o tej płycie w Twoim wątku Cessny. Myślę jednak, że najpierw balsę muszę opanować. Za dużo rzeczy na raz muszę się nauczyć...

[filip_ek]

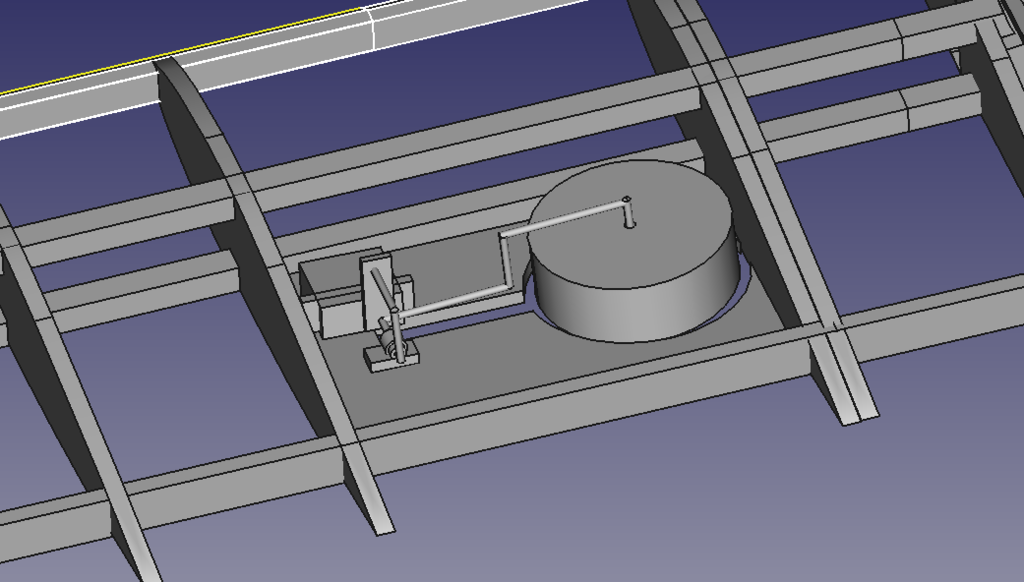

Jak wczoraj mówiłem, wciąż się waham w kwestii podwozia. Pomysł z filmiku musiałem trochę przerobić (bo jak już robić, to niech się wysuwa tak, jak w prawdziwej iskierce). Wyszło mi coś takiego i ogólnie wyszłoby wszystko baaardzo na styk.

[Marek_Spy]

Aż mnie skręciło bo jak to rysujesz w freecad ? Może coś na PW napiszesz ? A jak to potem rozłozysz na części np. do drukarki 3d ?

Wysłane z mojego CPH2021 przy użyciu Tapatalka

[Grifon]

A ja myślałem, że to ma tak być ?

[filip_ek]

1 godzinę temu, Marek_Spy napisał:

Aż mnie skręciło bo jak to rysujesz w freecad ? Może coś na PW napiszesz ? A jak to potem rozłozysz na części np. do drukarki 3d ?




Jak to rysuję? Kombinuję jak mogę. Ogólnie używam FreeCADa teraz półtora tygodnia, więc za dużo nie umiem, ale odrobina chęci, zaparcia, wyszukiwania rozwiązań problemów i podstawowe rzeczy da się zrobić. W zasadzie operujesz na kilku tych samych trikach, które tworzą całość. Ogólnie, jak masz z czymś problem, a będę w stanie wyjaśnić, to pisz, podziałamy.

Co do drukarki 3d to nie mam takiej i bawię się w balsie, więc projekt też w ten sposób jest zrobiony. Ogólnie jednak da się to chyba eksportować do druku (patrz załącznik).



41 minut temu, Grifon napisał:

A ja myślałem, że to ma tak być ?

Nie wiem, o co chodzi chyba

próba.stl

[d9Jacek]

Dobra,

Filip rysuj ... aby plany były... zrobimy ją z płyty...kwalifikuje się

[Marek_Spy]

Tak do druku tak a w którym środowisku to rysujesz ?

Wysłane z mojego CPH2021 przy użyciu Tapatalka

[filip_ek]

Ogólnie korzystam z kilku opcji:

1. Przygotowuję kontur w GIMPie, który następnie przerabiam w Internecie na plik svg i uwypuklam we FreeCAD

2. W środowisku part (część) tworzę kształt, który następnie edytuję wedle potrzeb

3. W środowisku part design tworzę szkic, który następnie uwypuklam

4. W środowisku draft tworzę rysunki 3d, które jednak też trzeba uwypuklić (tego używałem w sumie głównie do listew, które miały być wygięte zgodnie z wręgami)

[Marek_Spy]

Mnie chodzi o coś innego, narysujesz skrzydło i jak je potem podzielić na wręgi ? Np. skrzydło trapezowe czyli zwężające się ku końcom.

Wysłane z mojego CPH2021 przy użyciu Tapatalka

[filip_ek]

Iskierka nie ma trapezowego, więc tego problemu nie miałem W przypadku prostego skrzydła ja nie budowałem go całego i ciąłem, a zrobiłem szablon pojedynczego żebra 2D, które następnie we FreeCADzie uwypukliłem do 3D i kopiowałem.



Trapezowego skrzydła jeszcze nie robiłem, ale tak teoretycznie, to podszedłbym dwojako:

1. Jeżeli miałbym szablon każdego pojedynczego żebra to postąpiłbym jak dotychczas, czyli zaimportował szablon, uwypuklił do 3D i umieścił tam, gdzie ma być.

2. Jeżeli miałbym tworzyć samodzielnie skrzydło, to narysowałbym początkowe i końcowe żebro (np. przy pomocy opcji "szkic" lub w programie graficznym), a następnie bym je połączył w Part --> Narzędzie wyciągnięcia po profilach

Oczywiście, jak już miałbym gotowe skrzydło, to bym je pociął zgodnie z życzeniem.

[marek rokowski]

z tym podwoziem... niby fajnie bo prosto -ale pierwsze lądowanie z lekkim trawersem raczej na pewno rozwali ząbki w serwie... ?



ukłąd składania/zamykania powinien działać tak:

blokada - > wysuwanie-> blokada i analogicznie w drugą stronę

zobacz jak zrobił to Andrzej w jego Orliku tutaj>>
