Fokker E3 jako test frezarki

[TwinB]

Nie tak dawno ukończyłem budowę frezarki CNC i trzeba coś na niej zrobic

Nie planowałem budowy nowego modelu, ale co będę wycinał i w piec, trochę bez sensu

wiec testy czas zaczac







próbne ciecia zakończone sukcesem wiec siadłem do kompa i cos tam narysowalem



wyszedł modelik 2m rozpiętości, jak dla mnie wymiar słuszny

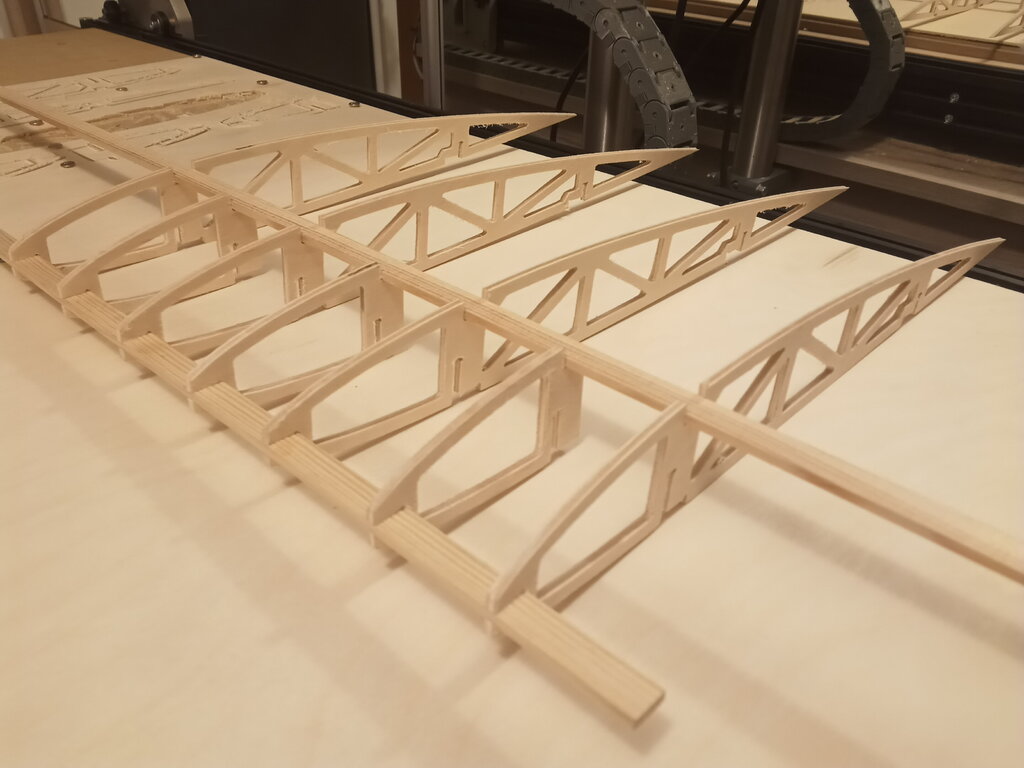

zaczolem od skrzydel

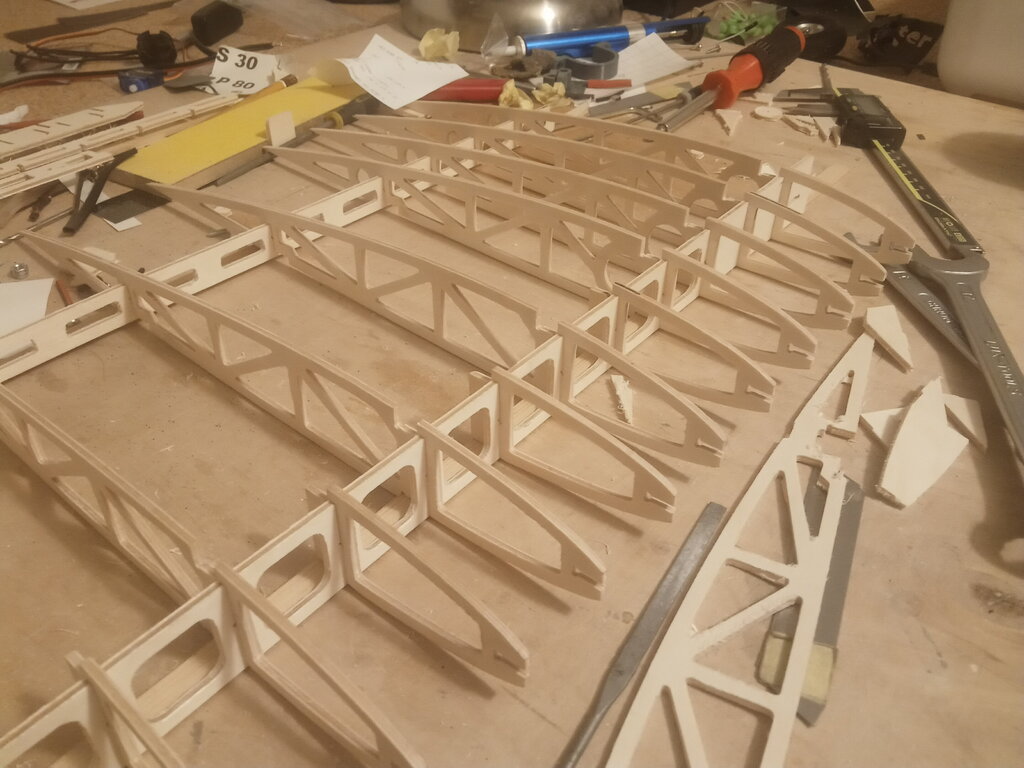

sporo tych żeberek  , ale tu nie będzie kesonów , skrzydło dość szerokie 36cm



c.d.n.

[mirolek]

Szacunek za konstrukcję zarówno własnego CNC jak i słusznych wymiarów model, ciekawe podejście i będę obserwował ale proszę "zacznij" poprawnie samą relację.



ms

[Gość]

...

[TwinB]

poprawione co trzeba xd

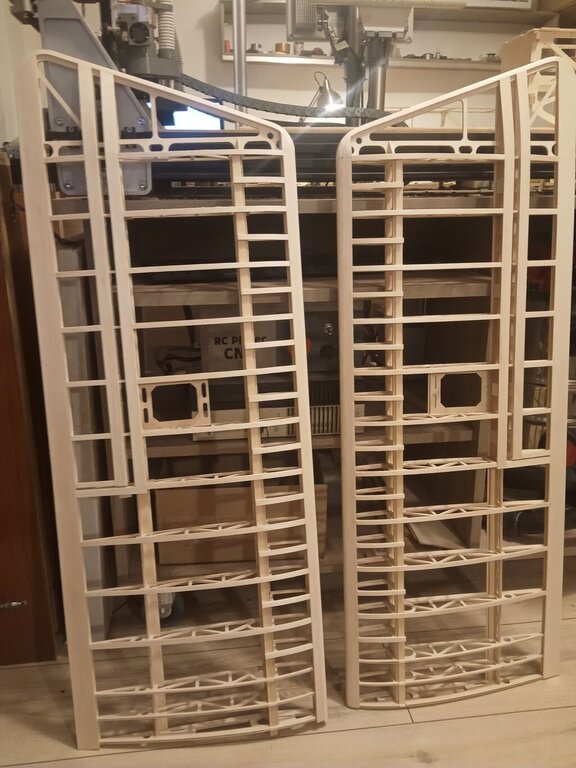

skrzydła mam już prawie gotowe







trzeba wstawić kieszenie na rury i pierwsze trzy żeberka zamknąć balsą

no i wyciąć oraz obrobić lotki



biorę się za kadłub







tak to jest, rysowania 5h, wycinania 1h





ale jakoś to chyba ogarnę  ?

[TwinB]

tak siedzę pije poranną  kawę w kuchni i przyglądam sie co to ja nawycinalem







teraz wręgi, górny panel i dolny, będę miał kadłub

już to rozrysowałem wiec wytnę i wkleję dzis (jak będzie pasować) xd

[TwinB]

Kadłub sklejkowo ukończony , teraz trzeba powklejać tylko nakładki i listwy z balsy 3mm













wyszło to niecałe 700g, wiec chyba ok jak na model 2m rozpietosci

[TwinB]

już 23h drukuje się forma na zrobienie osłony silnika





ale juz jest 65% wiec niezle

[TwinB]

Dawno nic nie wrzucałem, ale to nie tak ze nic nie zrobiłem

dorobiłem i wkleiłem kieszenie na rury łączące skrzydła





ogólnie wykończyłem zarówno skrzydła jak i kadłub

sporo tradycyjnej modelarskiej roboty

zalaminowałem tez osłonę silnika

mogę wreszcie coś poskładać i zerknąć co to mi wyszło











jest jeszcze co porobić, ale już widać zarys całosci

[Mikx]

No no, ładnie wygląda A jaki będziesz montował napęd?

[TwinB]

napędem będzie silnik DLE 20cc, myślę ze wystarczy do modelu o masie poniżej 5kg





trochę znudziło mi sie wycinanie, klejenie i szlifowanie, wiec postanowiłem coś tam sobie okleić





do tego znaki





tak wyszła całość, a raczej polowa xd





fajnie wyszło, z tymi pół zebrami, bez kesonów, z krytym górnym dzwigarem

trzeba się brać za druga polówkę

[TwinB]

dawno nic nie wrzucałem, ale to nie to ze nic nie zrobilem



okleiłem drugie skrzydło, zostało wykończyć lotkę





ale czepiłem się usterzenia















zdaje sobie sprawę ze ortodoksy mnie zkrytykuja, bo orginal mial ster plywajacy, ale mial tez skrzydła bez lotek (tylko skręcane), ptasi profil i pływający kierunek

u mnie zaś będzie klasycznie bo to model do latania rekreacyjnego i tak po prostu mi łatwiej

ale staram sie utzymac klimat starej konstrukcji







tutaj już opiłowane z zawiaskami, robi się spore







co mi się podoba to masa poziomego steru, jedyne 60g, przy dość dużej sztywności co dość ważne w tym modelu





teraz gną się elementy do pionowego

[gregory]

Super robota czysto i pełna profeska kibicuję i trzymam kciuki za finał prac i oblot ?

[mirolek]

Nie jestem ortodoksem i wcale nie upieram się na płytowy statecznik ale w klimat starej konstrukcji o jakim piszesz nie wpisuje się świecąca folia ?



Nie wiem czy dobrze myśle, ale kolor wskazuje, że stosujesz "solite" czyli cienką folię dedykowaną raczej do mniejszych modeli.

Proponowałbym użyć grubszy oracover a najlepiej oratex czyli folię o strukturze płótna co znacznie poprawiłoby wygląd modelu. Większa grubość folii to lepsza sztywność i trwałość pokrycia.



ms

[TwinB]

no co zrobić ze sie świeci, przecież nie nakleję jej odwrotnie xd, jest to zwykła standardowa folia stosowana do modeli średniej wielkości

natomiast jej kolor, klej ,wytrzymałość i naciąganie bardzo mi się podoba

nie zaliczam tego modelu do makiet, a nawet półmakiet

jest powiedzmy to Eindeckero-podobny

będzie pilot, karabin, olinowanie, waskie kola itd

dzis jak sie przyjedzie na lotnisko lub piknik modelarski  90% modeli to extry300, MXy i jakieś tam Yaki, różnią sie tylko wielkością i oklejeniem

nudne to nie widzę tu żadnej inicjatywy ich właścicieli tylko powielanie gotowych rozwiązań



25 minut temu, mirolek napisał:

w klimat starej konstrukcji o jakim piszesz nie wpisuje się świecąca folia ?

na to mam jedną odpowiedz

nie ma to wpływu na prace silnika xd

[Irek M]

Ja też nie chcę się czepiać ale jak już to konstruktywnie :-).  Dla mnie żle dobrany kolor folii ale jak pisano to jeszcze ujdzie choć takie ciemne one nie były i nie ważne czy to fokkeropodobny czy nie. Na zdjęciach skrzydeł nie widać wklejonych klocków do mocowania linek. Nie będzie ich? O niepływającym stateczniku już nie wspominam :-). Za to rzuca się w oczy za niskie umiejscowienie skrzydeł . Z tego co widać to połowa wysokości kadłuba, Mocowane były wyżej. Pewnie to nie będzie przeszkadzało w locie ale jak ktoś zna się na rzeczy to zauważy od razu.

Przy tym silniku, rozpiętości i wadze to raczej spory nadmiar mocy będziesz miał. Jeśli będziesz chciał zainstalować makietowy karabin co podnosi wrażenia zmysłowe ? to jeden z kolegów drukuje w każdej skali. Mam od niego cztery sztuki - są idealne.

[TwinB]

mocowania do linek sa przewidziane konstrukcyjnie w zebrach,  dodane zostały specjalne wzmocnienia  trzeba to teraz tylko delikatnie wyciąć i coś tam wkleic po wierzchu

tyle ze teraz przykryte to folią ale będzie to wykonczone

skrzydło jest delikatnie przesunięte w doł  bo mi sie nie mieścił zbiornik paliwa, kolidował z rurą łącząca płaty

profil skrzydła i kąt zaklinowania tez nie ma nic wspólnego z oryginałem bo to NACA2412 czyli obustronnie wypukły ale nie symetryczny



na pw poproszę namiar kolegi od karabinów

[mirolek]

Cytat

dzis jak sie przyjedzie na lotnisko lub piknik modelarski  90% modeli to extry300, MXy i jakieś tam Yaki, różnią sie tylko wielkością i oklejeniem

Pełna zgoda, dlatego też podglądam właśnie ten a nie inny wątek ?



Kolor folii jest "bardzo wojskowy" i jeśli to "solite" to sam ostatnio stosowałem tą folię na pokrycie małego Nieuporta. Zwróciłem tylko uwagę ze jest dość cienka jak na tak duży model.

Słusznie zauważyłeś nie ma to wpływu na pracę silnika ? oby nie miało również wpływu na transport i składanie modelu na lotnisku.

Model pięknie się prezentuje, niecierpliwie czekam na oblot.



ms





[TwinB]

udało mi się zrobić pionowy, nie jest plywajacy tylko klasyczny, ale wazy jedyne 28g







[TwinB]

Stery wklejone w kadłub, wyszło wszystko dokładnie tak jak chciałem





bardzo mnie kusi poskładać w całość, przykręcić silnik i zobaczyć gdzie mam CG

ale to jutro jak wyschnie klej

[Irek M]

To i tak będzie niemiarodajny wynik. Nie masz wykończonego to nie ma co sprawdzać SC.
