Jak rozwiazać sterowanie armatki wodnej

[Marek_Spy]

Jak obracac armatką wodną ? znalazłem taki napęd a może ktoś rozwiązał to inaczej ?

https://www.krickshop.de/Control-Disc-Set.htm?shop=krick_e&SessionId=&a=article&ProdNr=ro1560

[Francka]

Serwo 360 stopni  https://botland.com.pl/serwa-praca-ciagla-360/4689-serwo-feetech-fs90r-micro-praca-ciagla-360-stopni-5904422305888.html



[Marek_Spy]

Ale to jak pracuje ? Bo to jakby silnik pracujący tam i z powrotem ? a mnie chodzi o sterowanie położeniem

[Francka]

To forum jest skarbnicą wiedzy , jak nie śledziłeś budowy holownika "Atlas" ,to nie będziesz miał żadnej wiedzy na temat budowy modeli pływających .

Można jednoserwo do obracania a drugie do  podnoszenia .

Jak ciężko pojać to dam Ci gotowca



Poczytaj od początku to zbudujesz model pływający bez problemów , masz wszystko krok po kroku aż do gotowego modelu

[Marek_Spy]

Nie o to mi chodziło bo mam gotowa armatkę a trochę drogie to rozwiązanie raptem dwa koła z tworzywa i linka, dysponując drukarką raczej coś takiego wydrukuje. a to armatka

https://www.krickshop.de/Fire-Monitor-1-25th-scale.htm?shop=krick_e&SessionId=&a=article&ProdNr=ro1562

[Francka]

A jaka różnica miedy Twoją armatką  a holownika  "Atlas"



[Marek_Spy]

Ze rurka się nie porusza ? ale pomysł dobry muszę to przemyśleć może tak się uda  choć wolałbym serwo użyć ze względu na sterowanie pozycją  a watek budowy atlasa kilka razy ogladałem i imponujący jest kunszt modelarski

[JADAR62]

Tą armatkę oglądałem mając w rękach.....



Wykonanie jest bardzo dobre. Skala 1:25. Niestety nie ma w niej rozwiązania obrotu zdalnego ani ruchu armatki. Jest jedynie podłączenie do wody. Do tego tej armatki, ze względu na inną konstrukcję, nie da się zaadoptować do Atlasa, stąd zrobiłem całość od nowa. Wykorzystując serwo musisz mieć kanał proporcjonalny. Poza tym ruch będzie szybki i mało naturalny. Ja niestety miałem dwupołożeniowy, stąd wybór padł na silnik. Używając silnik w prawo lub w lewo można precyzyjnie ustawić dowolny kąt unosu i obrotu.





[Marek_Spy]

30 minut temu, JADAR62 napisał:

Tą armatkę oglądałem mając w rękach.....



Wykonanie jest bardzo dobre. Skala 1:25. Niestety nie ma w niej rozwiązania obrotu zdalnego ani ruchu armatki. Jest jedynie podłączenie do wody. Do tego tej armatki, ze względu na inną konstrukcję, nie da się zaadoptować do Atlasa, stąd zrobiłem całość od nowa. Wykorzystując serwo musisz mieć kanał proporcjonalny. Poza tym ruch będzie szybki i mało naturalny. Ja niestety miałem dwupołożeniowy, stąd wybór padł na silnik. Używając silnik w prawo lub w lewo można precyzyjnie ustawić dowolny kąt unosu i obrotu.





Owszem dwa kanały ale obrót można rozwiązać przez przekładnie taka jak powyżej, na razie nie wymyśliłem góra dół  choć Twoje rozwiązanie dało mi do myślenia. jednym z pomysłów jesprzeprowadzenie bowdena czy się sprawdzi to jeszcze nie wiem. Moze da się sterować wężem ? Nie mam takich talentów modelarskich jak Ty

[JADAR62]

z google.....

Czy wiecie ile wart był jeden biblijny talent? Było to 6000 drachm czyli 6000 dniówek. Średnio licząc 20 lat pracy albo też równowartość 33 kg złota.....

[Marek_Spy]

Jestem w trakcie projektowania takiego sterowania i być może całej armatki, użycie serw zmodyfikowanych poprzez obniżenie napięcia zasilania silniczka da wolniejszy i płynniejszy ruch. Zobaczymy co z tego wyniknie.

[JADAR62]

Jak masz takie wolne kanały, to zastosowanie serwa bedzie najprostszym rozwiązaniem.

[sebka34]

18 minut temu, Marek_Spy napisał:

Jestem w trakcie projektowania takiego sterowania i być może całej armatki, użycie serw zmodyfikowanych poprzez obniżenie napięcia zasilania silniczka da wolniejszy i płynniejszy ruch. Zobaczymy co z tego wyniknie.

Z chęcią kupię od Ciebie 6 armatek jak narysujesz i będziesz drukował to chociaż zarobisz za pracę.

[Marek_Spy]

9 minut temu, sebka34 napisał:

Z chęcią kupię od Ciebie 6 armatek jak narysujesz i będziesz drukował to chociaż zarobisz za pracę.

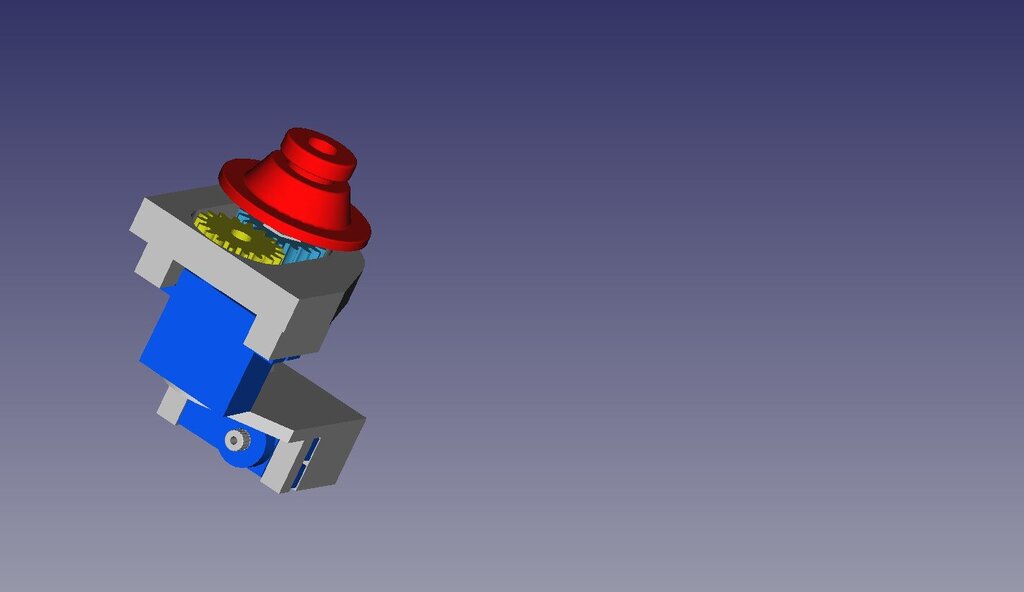

Zainspirowałeś mnie do ukończenia projektu ? ale masz na myśli komplet czyli armatka ze sterowaniem ? Choć raczej na tym interesu nie zrobię tym bardziej ze armatka będzie drukowana z ABS bo się łatwiej szlifuje i maluje . To jest szkic jakiejś koncepcji bez poprawek i wykończenia. Do dyspozycji mam 16 kanałów wiec może wystarczy.

[sebka34]

Bez znaczenia czy że sterowaniem czy bez sterowania 2 na pewno musiał bym nieć ruchome lecz kolejne 4 szt nie będę miał gdzie schować sterowania.

[Marek_Spy]

Sterowanie będzie niewielkie zobacz na wielkość serw90 zresztą to jeszcze koncepcja, czyli cie interesują same armatki ?

[RomanJ4]

W dniu 3.07.2022 o 21:05, JADAR62 napisał:

Tą armatkę oglądałem mając w rękach.....



[Marek_Spy]

Ja fizycznie mam taką armatkę ale zniszczona przez poprzedniego właściciela klejem CA, Szkoda ze nie widać jak jest rozwiązane podnoszenie

[Marek_Spy]

A może ktoś ma jakieś zdjęcia armatek ? może by coś prostszego zaprojektować ?

[Marek_Spy]

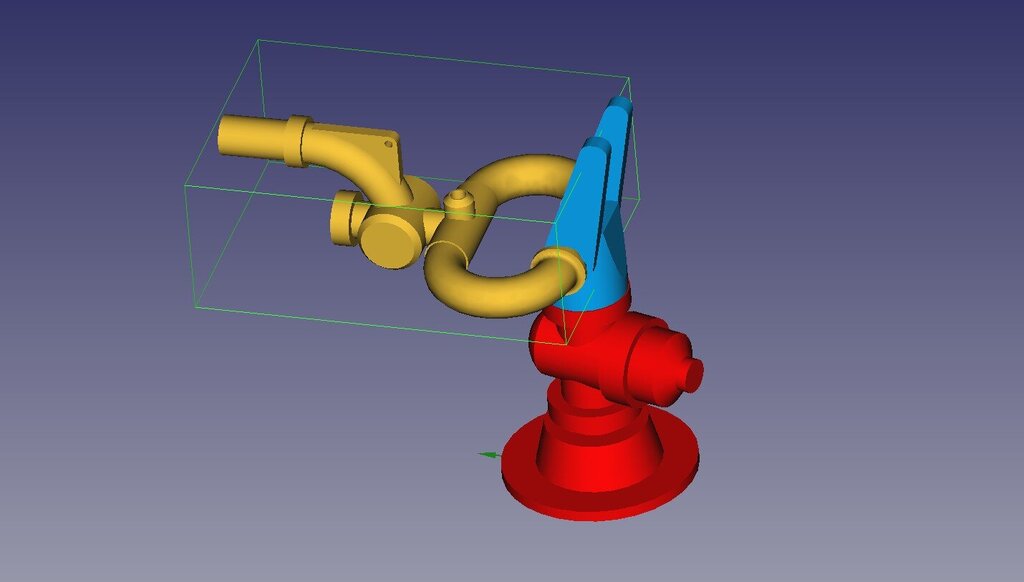

Już armatkę narysowałem, jeszcze dopracowanie szczegółów i można drukować części, cześć będzie z metalowych rurek i tego na rysunku nie ma. Przydał by mi się czerwony ABS tak z 1/4 kg bo nie chce kupować całej szpuli  i następny problem ja ten Węgier rozwiązał sterowanie góra/dół ?  Kolory tu są rożne żeby pokazać części składowe.
