DIY pomiar zakresu oraz kąta wychyleń powierzchni sterowych - Throw / Angle Meter.


Ryszard_I
 Udostępnij

Rekomendowane odpowiedzi

Na githubie wynalazłem któryś tam z kolei gadget do pomiaru kątów i zakresu wychyleń. Zbudowany z arduino uno bo taki miałem w przydasiach ale może być nano co korzystnie wpłynie na wymiary pudełka. Wyświetlacz IPS 240x240 na ST7789, akcelerometr MPU6050. Pokleiłem do kupy i działa :).

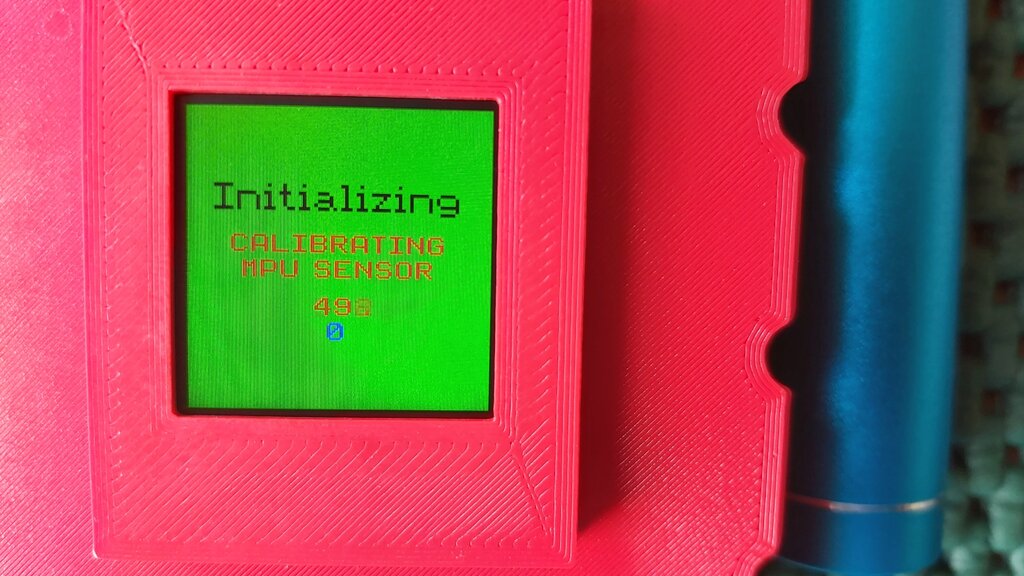

 Kalibracja MPU6050.

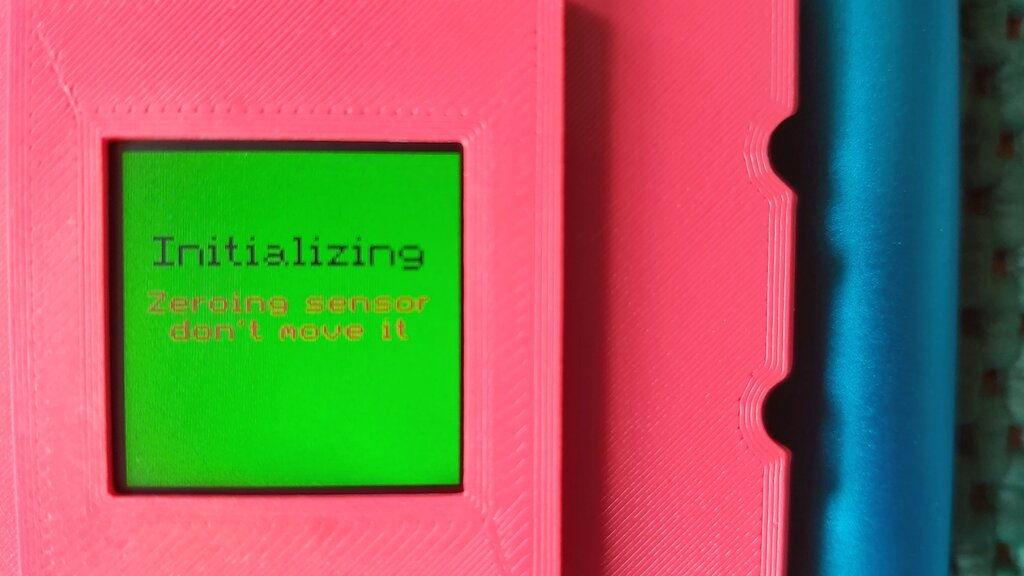

Zerowanie MPU6050.

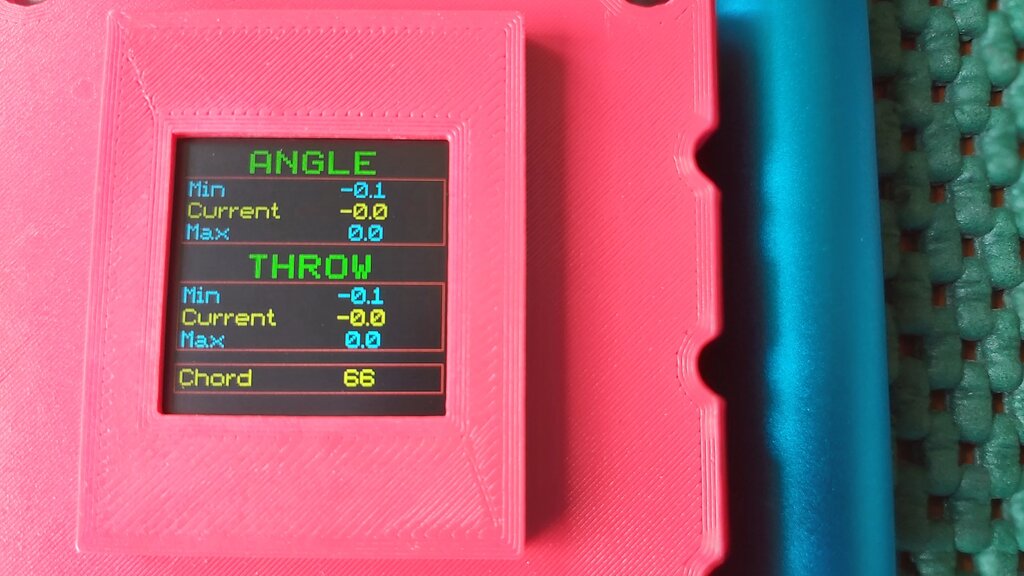

Po wyzerowaniu z wpisaną cięciwą 66mm.

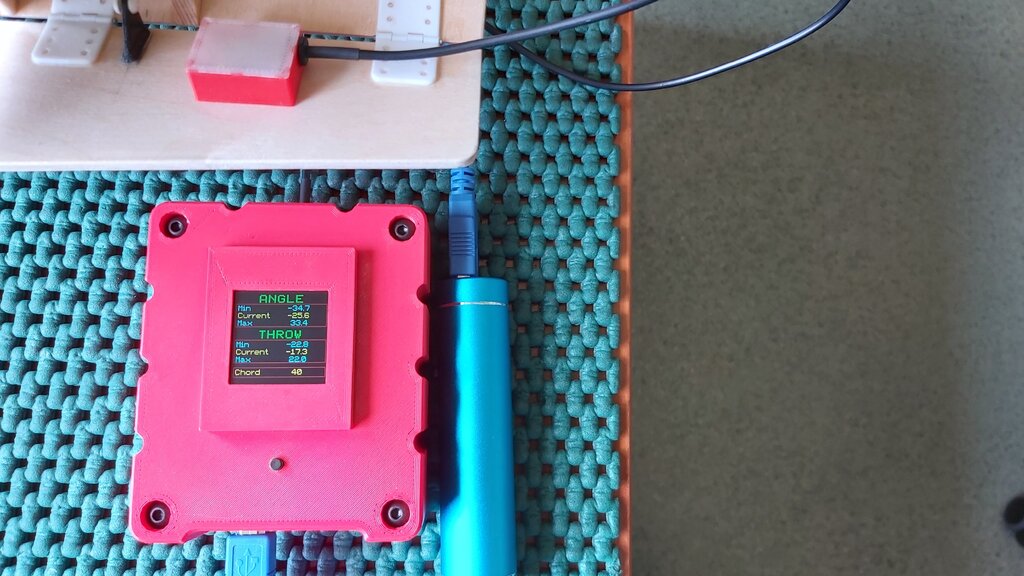

Pomiar. Widoczny czujnik MPU6050 i powerbank z którego zasilany jest gadget.


  • Lubię to 2
Odnośnik do komentarza
Udostępnij na innych stronach

Postaw mi kawę na buycoffee.to

f5mmx jest twórcą wielu ciekawych projektów mających zastosowanie w modelarstwie. Bardzo chętnie korzystam z jego pomysłów  i wiedzy.  Właśnie w tej chwili strugam  jego pomysł na gadget do pomiarów kąta i wychyleń sterów z akcelerometrem MMA8452. Jak wystrugam dam znać :). Gotowe.

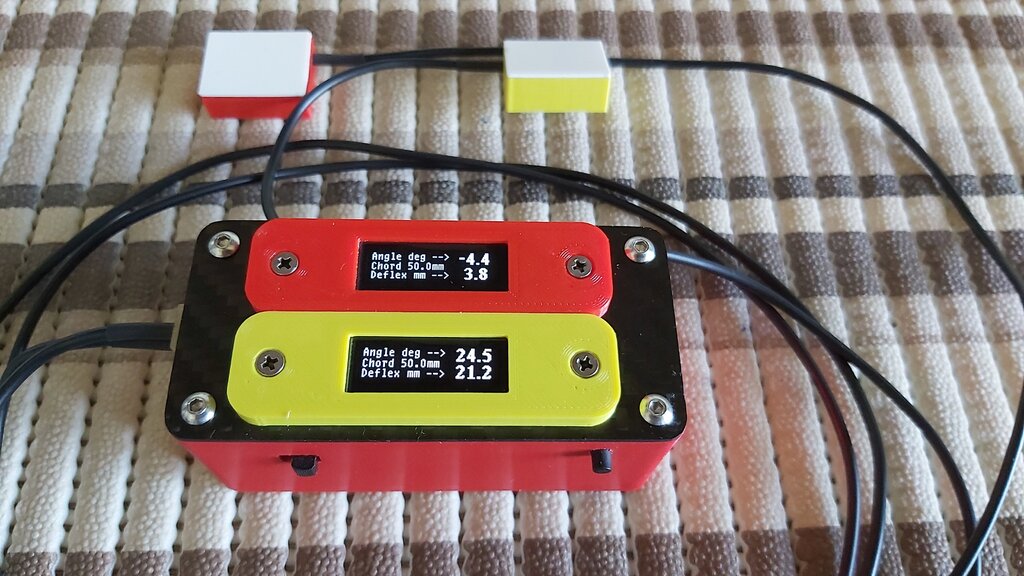

Tryb pomiaru wychylenia w mm i kąta w stopniach.

1.thumb.jpg.d309ff3ff0304410b8dc67e9089172da.jpg.

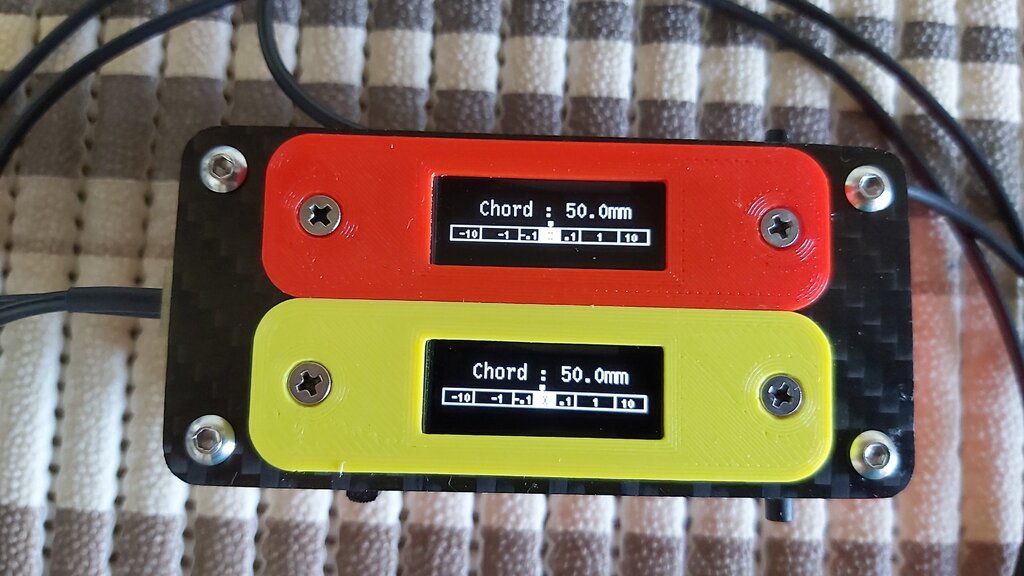

Tryb wpisywania cięciwy. Ciekawe rozwiązanie ponieważ wpisanie cięciwy polega na przechyleniu czujnika w jedną lub drugą stronę tak aby znacznik znalazł się nad odpowiednim rzędem jednostek ze znakiem plus lub minus a są trzy rzędy,  0.1 ,  1.0 , 10. Gdy znacznik znajdzie się np. nad 10 to sukcesywnie dodaje do cięciwy 10mm. Dzięki takiemu rozwiązaniu obsługa przyrządu odbywa się jednym przyciskiem który służy do zerowania czujnika i po dłuższym przytrzymaniu do wejścia w tryb wpisywania cięciwy.




Pierwszy z lewej zbudowany na akcelerometrze MMA8452, drugi na ADXL345 i ostatni na MPU6050.3.thumb.jpg.3eb440b62c6c12a5f92efcbf9ecab290.jpg

Edytowane przez Ryszard_I
Dodanie foto.
