Drukowana waga do wyznaczania środka ciężkości dla modeli >5kg

[mar_io]

Witam,

Chciałbym zapytać czy ktoś z Was korzystał w ostatnim czasie z jakiegoś sprawdzonego projektu drukowanej wagi do wyznaczania środka ciężkości w modelach jednak dla wagi modelu większej niż 5kg opartej na arduino. Generalnie chciałbym zrobić dwie takie wagi jedna dla małych modeli, jedną właśnie dla większych. Projekty na necie są jednak niektóre już nie aktualne, inne znowu jak wynika z opinii nie do końca udane. Zakup gotowej odpada, chcę zrobić samemu.

Dzięki z góry za sugestie.

[jarek_aviatik]

W dniu 8.12.2022 o 20:13, mar_io napisał:

Witam,

Chciałbym zapytać czy ktoś z Was korzystał w ostatnim czasie z jakiegoś sprawdzonego projektu drukowanej wagi do wyznaczania środka ciężkości w modelach jednak dla wagi modelu większej niż 5kg opartej na arduino. Generalnie chciałbym zrobić dwie takie wagi jedna dla małych modeli, jedną właśnie dla większych. Projekty na necie są jednak niektóre już nie aktualne, inne znowu jak wynika z opinii nie do końca udane. Zakup gotowej odpada, chcę zrobić samemu.

Dzięki z góry za sugestie.



Nie drukowana i nie na arduino, ale proponuję Vanessę - wg mnie nie ma nic lepszego



Vanessa_CG_Machine.pdf



EDIT: wg mnie ciężko będzie zrobić coś uniwersalnego ze względu na różne wymiary modelu (rozkład punktów ważenia (podparcia)



EDIT2

Można coś takiego zrobić na dwóch belkach tensometrycznych.

Co do tego, czy będzie to projekt udany czy nie. Robiłem ostatnio wagę do pomiary ciągu śmigieł i EDF.

Problemy: jakość belek tensometrycznych, taka za 18 PLN była nie do skalibrowania i nie był to problem modułu. Po wymianie belki na inną - działa OK.

No i sam kod arduino - nie będzie jakiś skomplikowany.



Ale lepsze jest często wrogiem dobrego - Vanessa jest dobra.



[Ryszard_I]

Popatrz na Github.com . Różne projekty na różnych płytkach. Z podparciem pod skrzydło i pod koła. W tej chwili w nadmiarze wolnego czasu i zwykłej ciekawości wystrugałem pajęczynkę wagi pod koła do ciężkich modeli TAKA . Działa tak jak powinna.

[jarek_aviatik]

Efekt pracy z dwóch wieczorów. Może pomysł się nada dla kolegi.



Wykorzystując biblioteki i przykład zamieszczony tutaj: https://github.com/olkal/HX711_ADC z katalogu examples wykorzystałem kod: Read_2x_load_cell



Dwie belki tensometryczne każda 10 kg

Wyświetlacz oled jakiś się znalazł

Płyta podróbka Arduino Nano

Wzmacniacze XH711 x 2po niecałe 9 zł sztuka

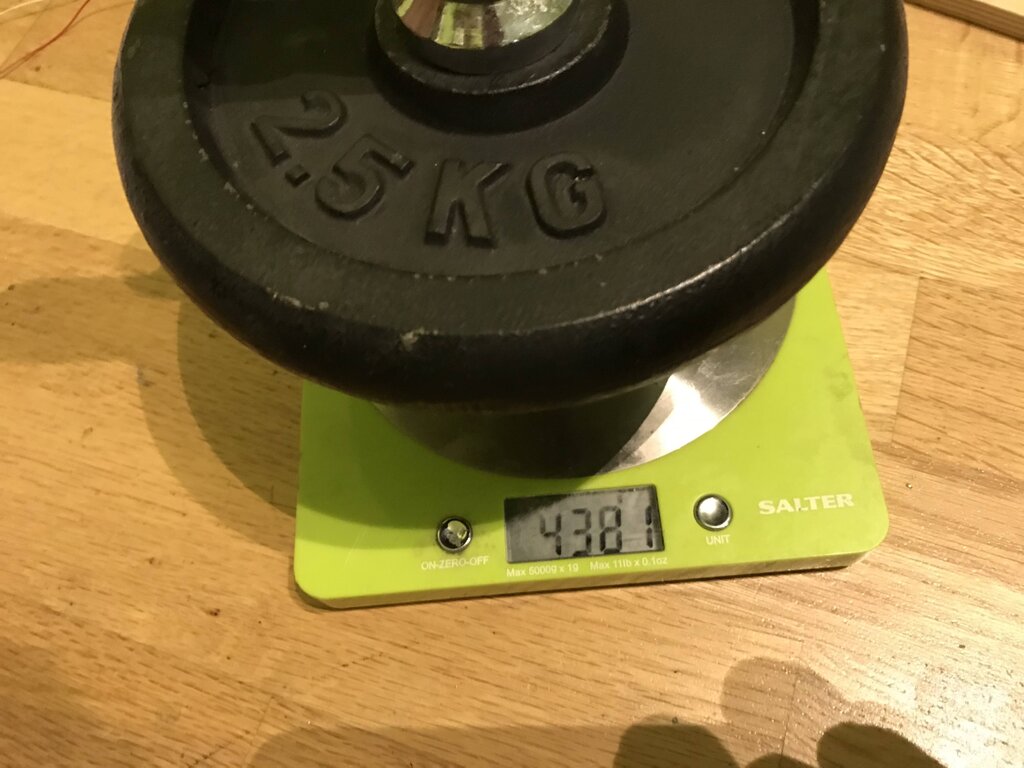

Kalibracja - jak pisałem w wątku o testerze ciągu, warto zainwestować w dobre belki (cena tych  69 zł sztuka, nie polecam takich po kilkanaście złotych)

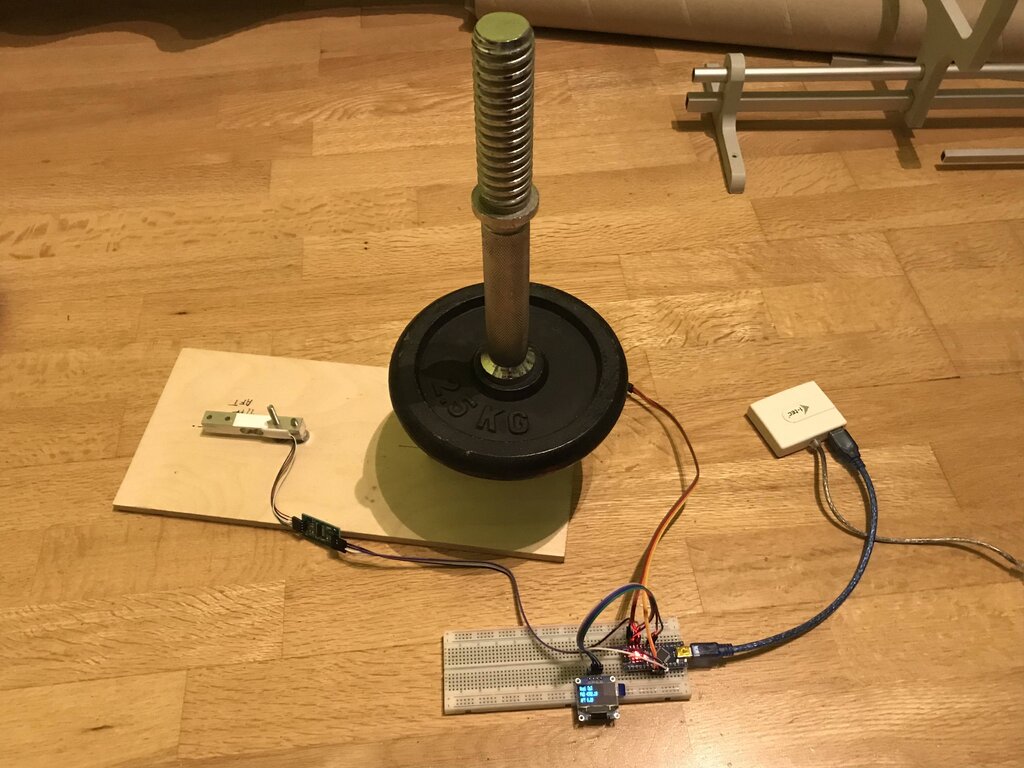

Teraz na belkę

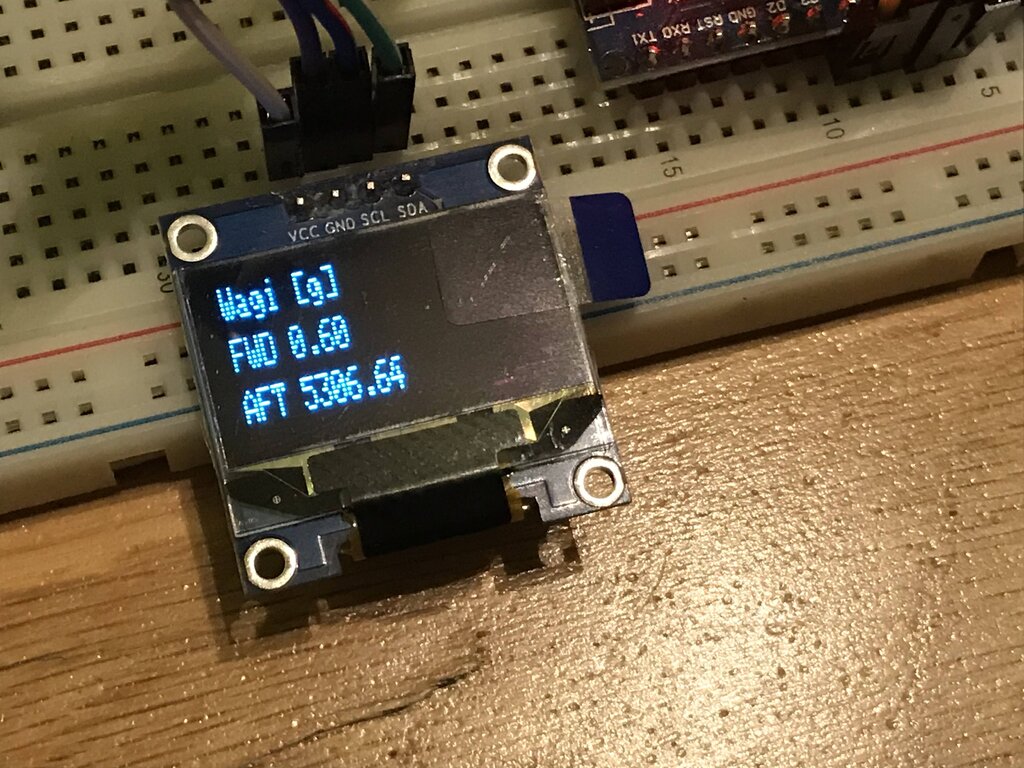

Wskazania dla tylnej

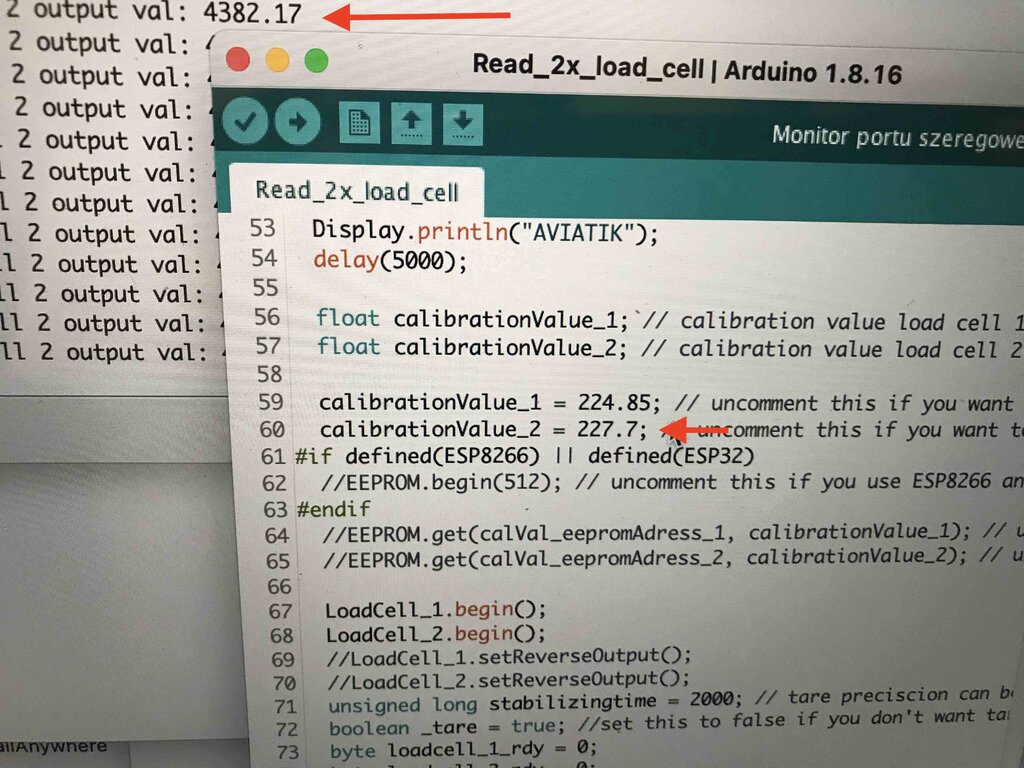

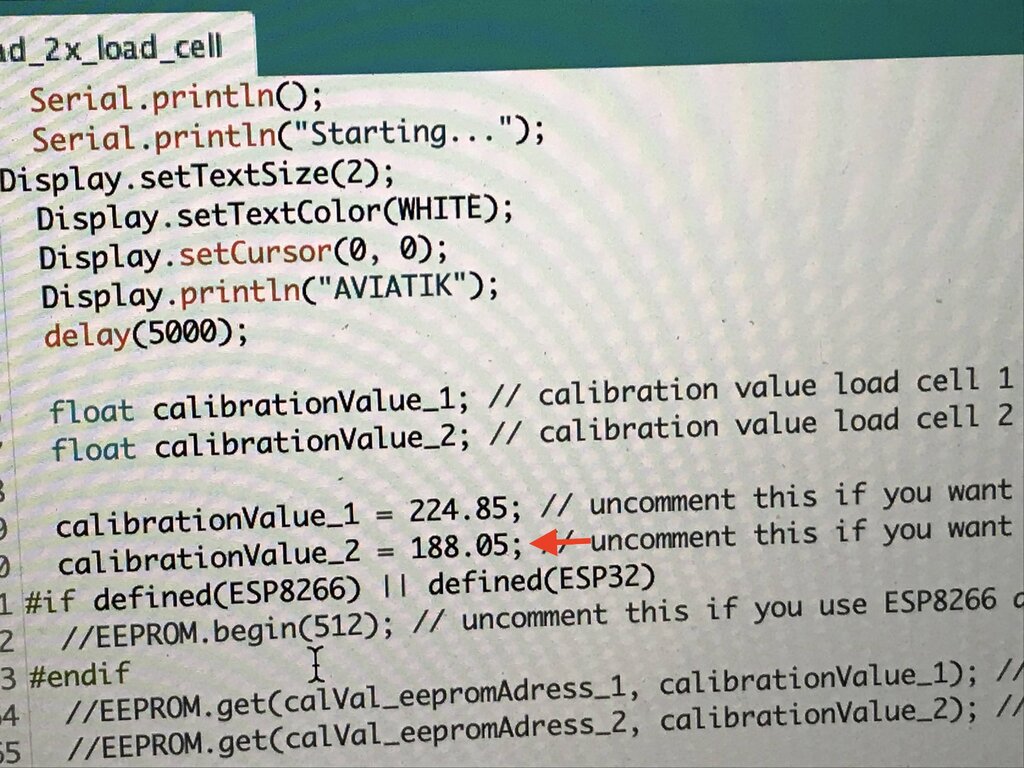

Współczynnik kalibracji





Po zmianie współczynnika kalibracji - już lepiej,   EDIT: (pomyliłem zdjęcia)

można kontynuować kalibrację, ale jak dla mnie gram różnicy, to nie problem



Pora sprawdzić w praktyce.

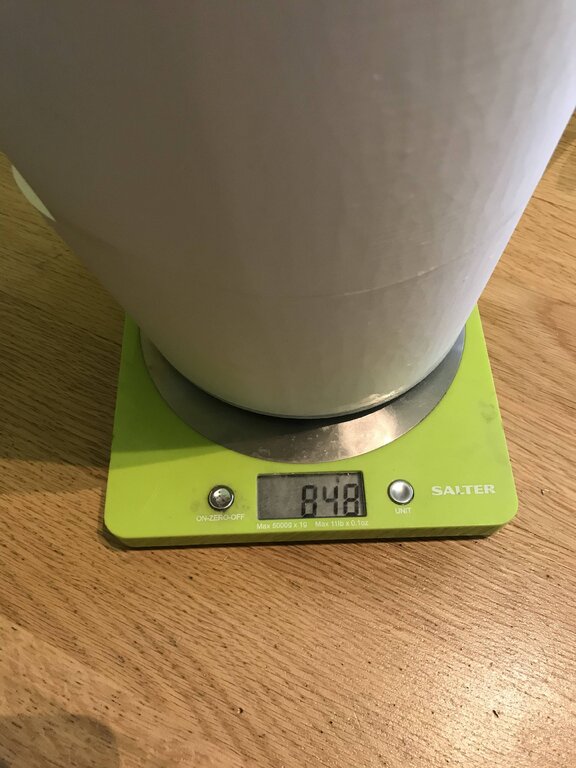

Mam jakiś kadłub, robi się model, kadłub waży

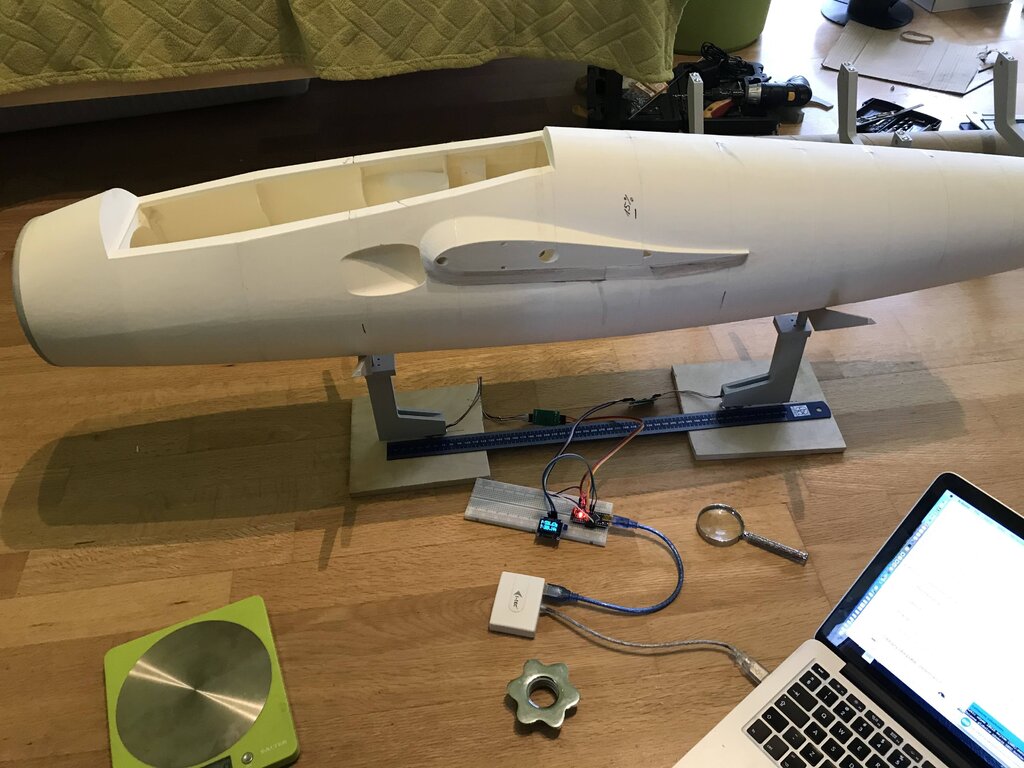

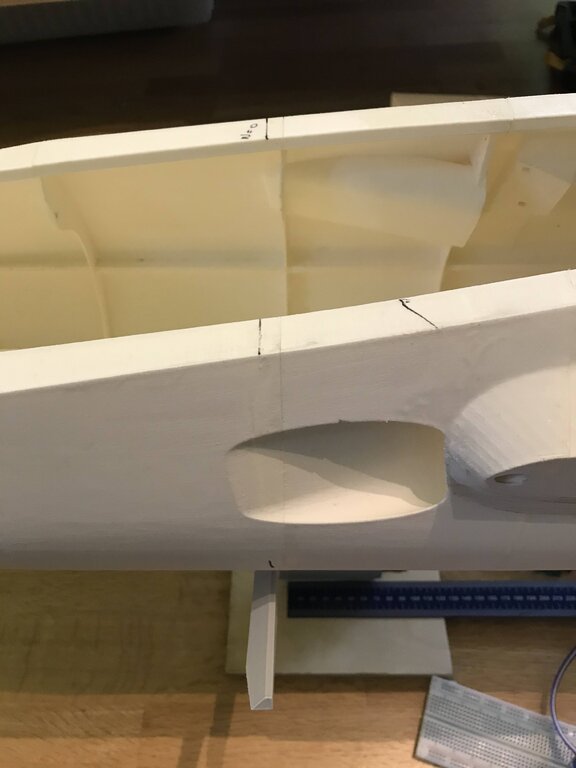

Ustawiam na wagach, odległość pomiędzy wagami = 500 mm,

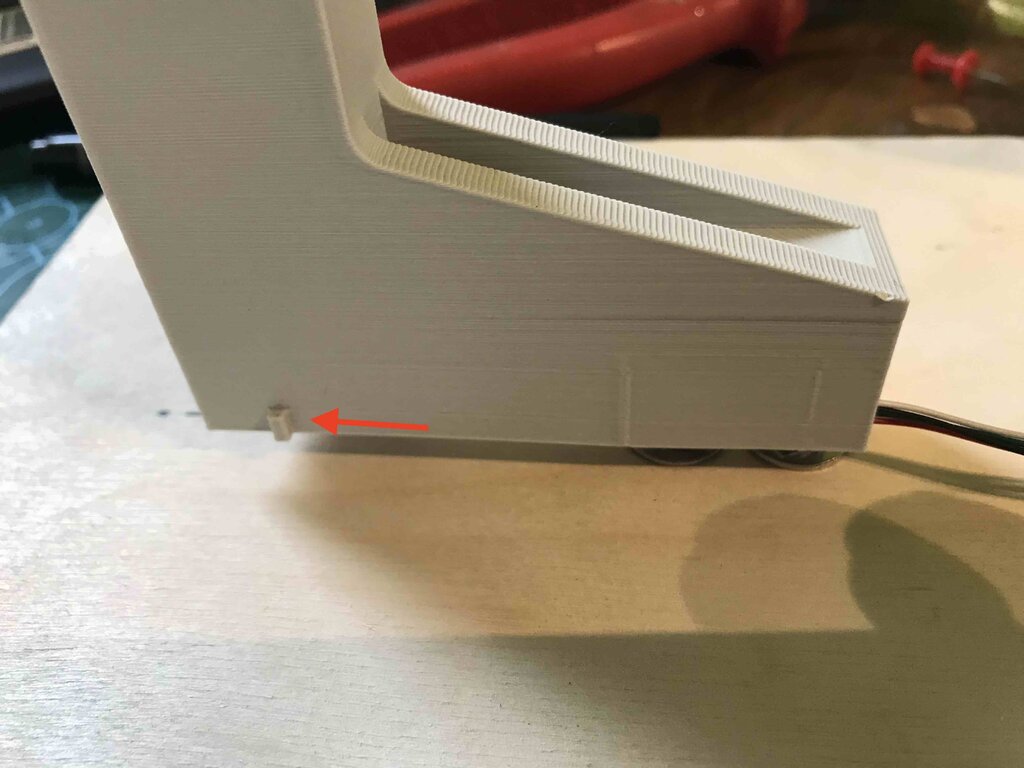

aby było łatwiej mierzyć - są wypustki na podstawach

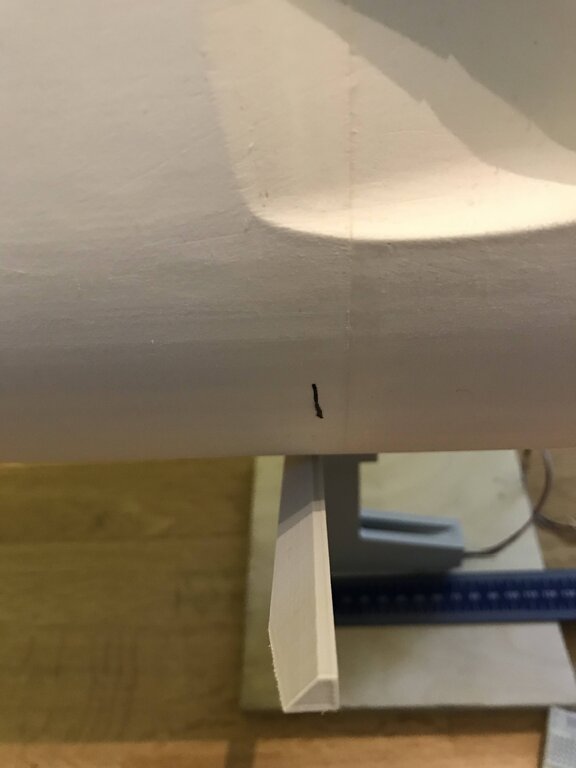

Zaznaczam na kadłubie, gdzie jest przednia waga









Od tego miejsca będziemy mierzyć położenie SC

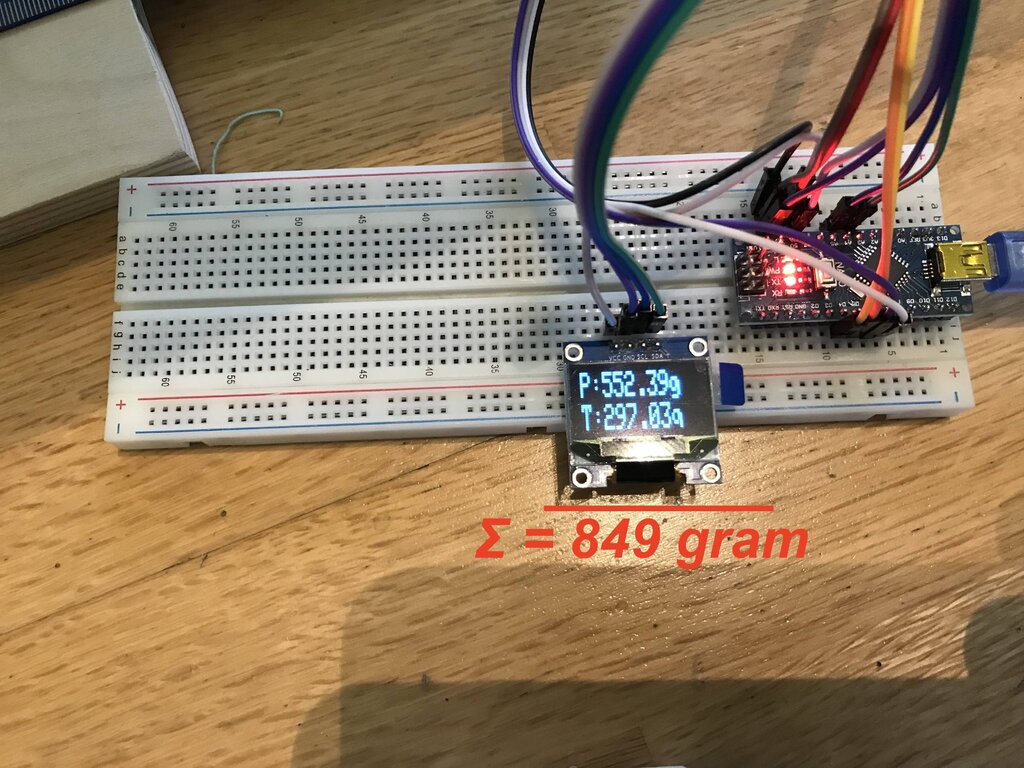

Odczyty z wag (zwiększyłem trochę wielkość liter, ze względu na mój PESEL)





Różnica 1 gram w stosunku do wagi kuchennej, pomijalne



Obliczamy w Excel'u



Teraz weryfikacja

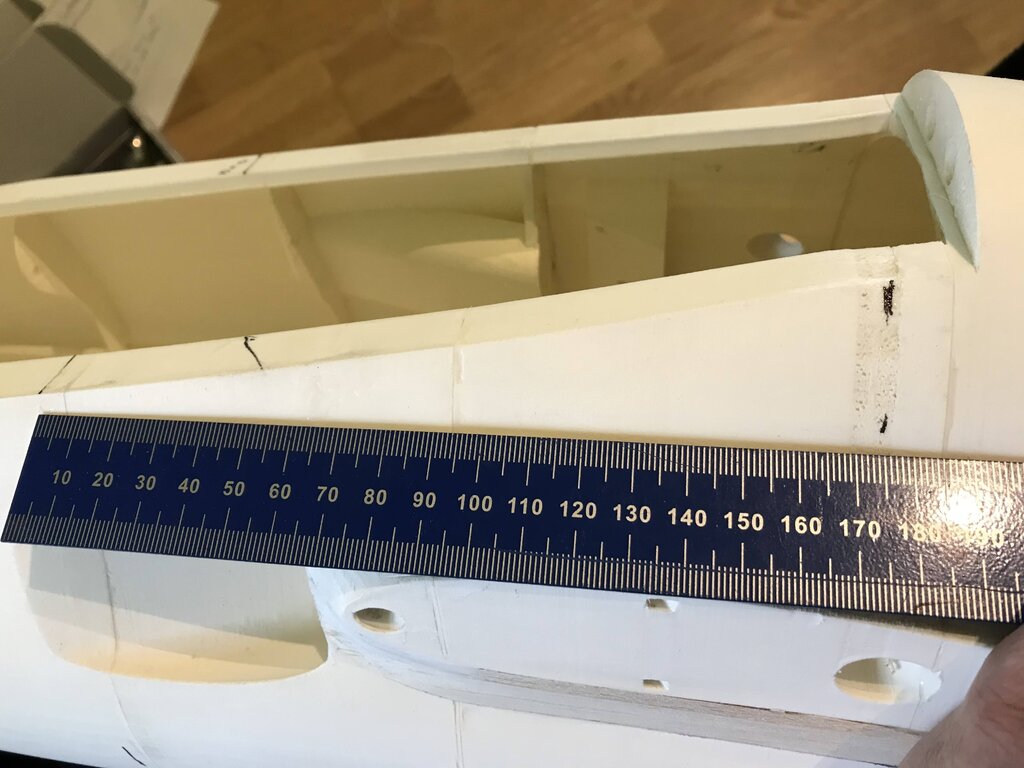

Odmierzamy 174,9 ~ 175 mm od miejsca przedniej wagi

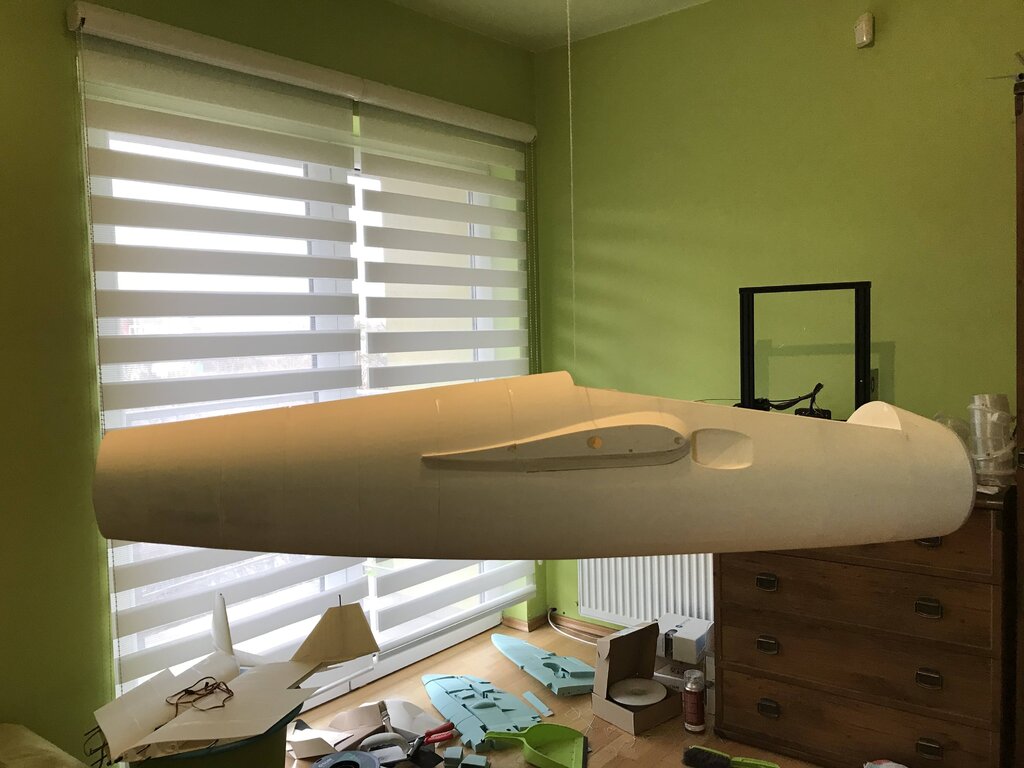

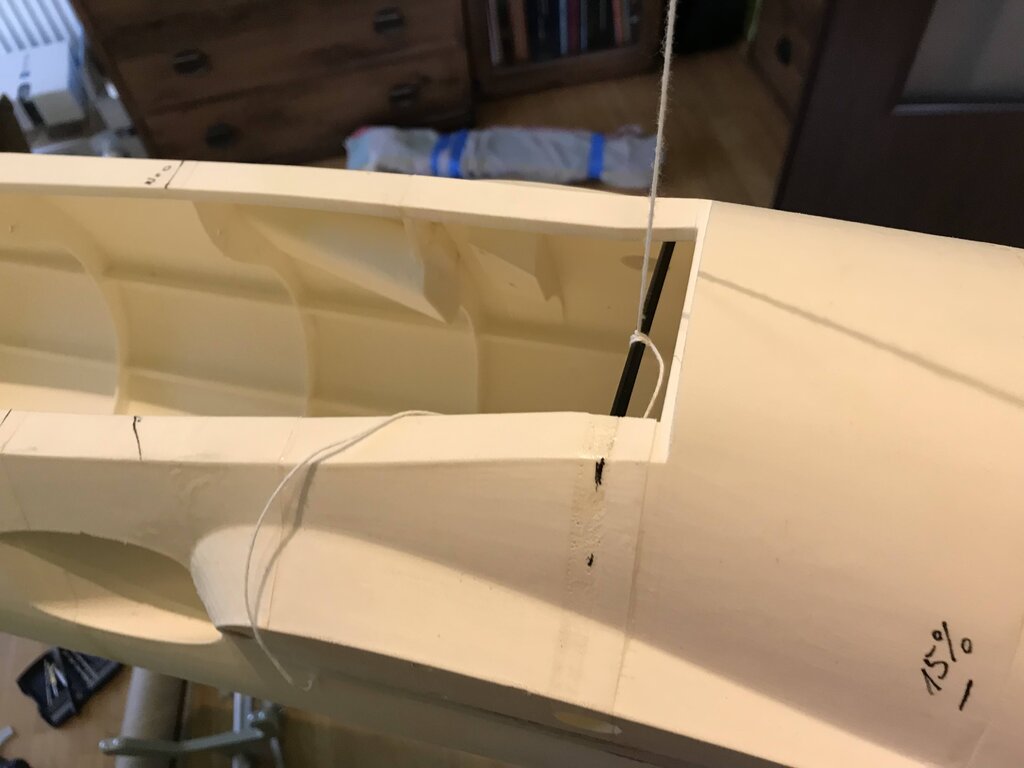

I wieszamy gościa







Wisi poziomo



Teraz tylko poskładać (z płytki prototypowej) na gotowo.
