Witam może kogoś zainspiruje do budowy tego modelu dlatego moją relacje umieszczam.

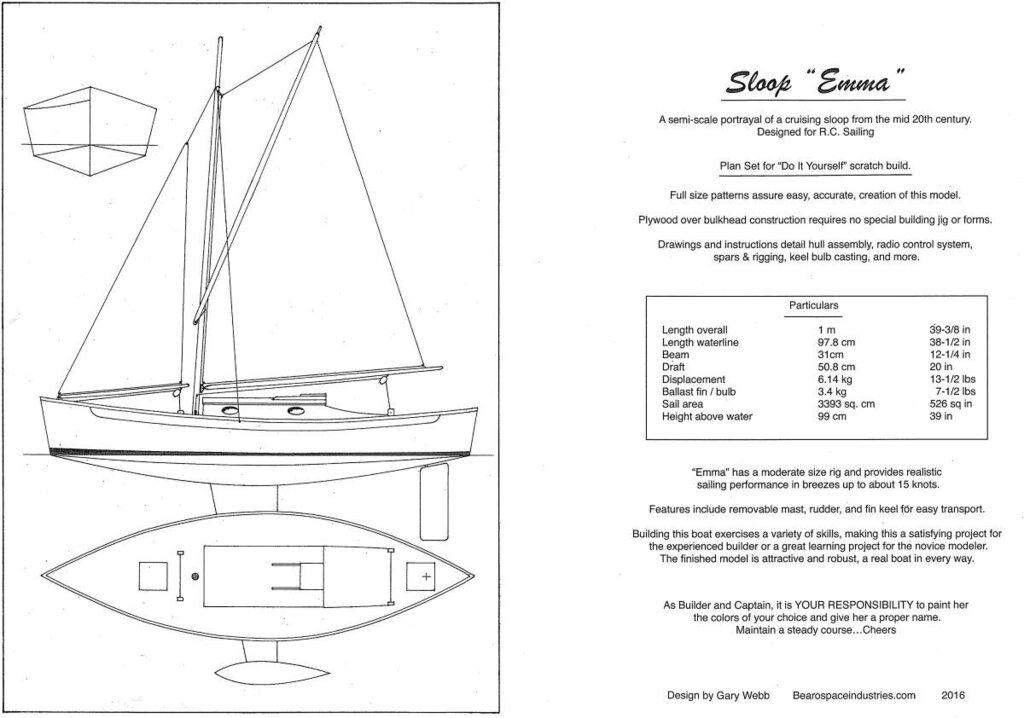

Z rok temu zobaczyłem na youtube sloop Emma. Składa się z małej ilości części a jak wygląda i pływa można zobaczyć na filmach. Na kanale autora jest wszystko jak go wykonać oraz porady wykonawcze części. Koszt planów 15$. W pakiecie 3 modele taniej zakupiłem komplet.

http://www.bearospaceindustries.com/boats2.html



https://www.youtube.com/watch?v=nYlwMVXxC9E1.thumb.jpg.714a217ea430276c980115ed0dfb6139.jpg

https://www.youtube.com/watch?v=9VwVXcYNue0

https://www.rcgroups.com/forums/showthread.php?2990671-Bearospace-Sloop-EMMA

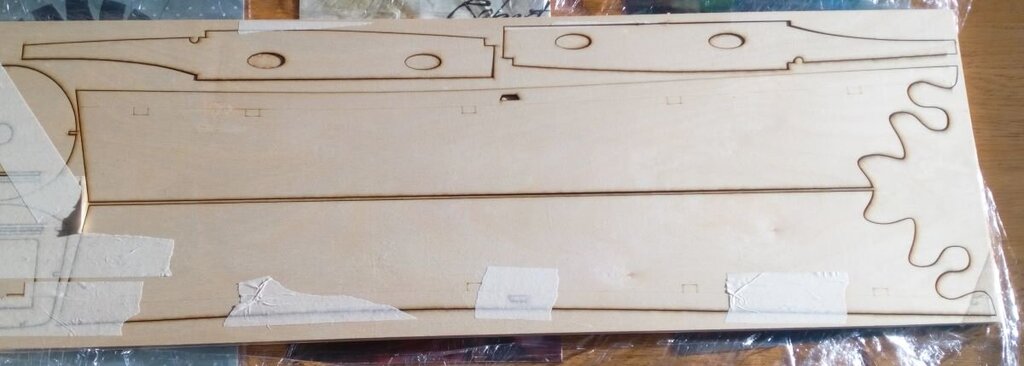

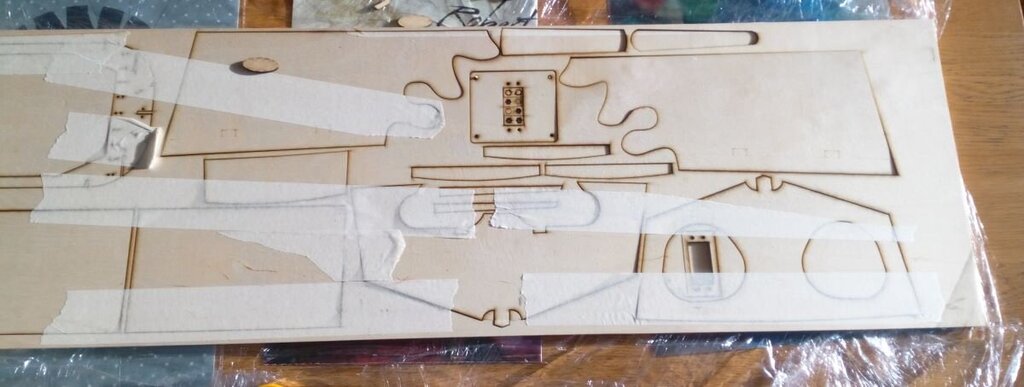

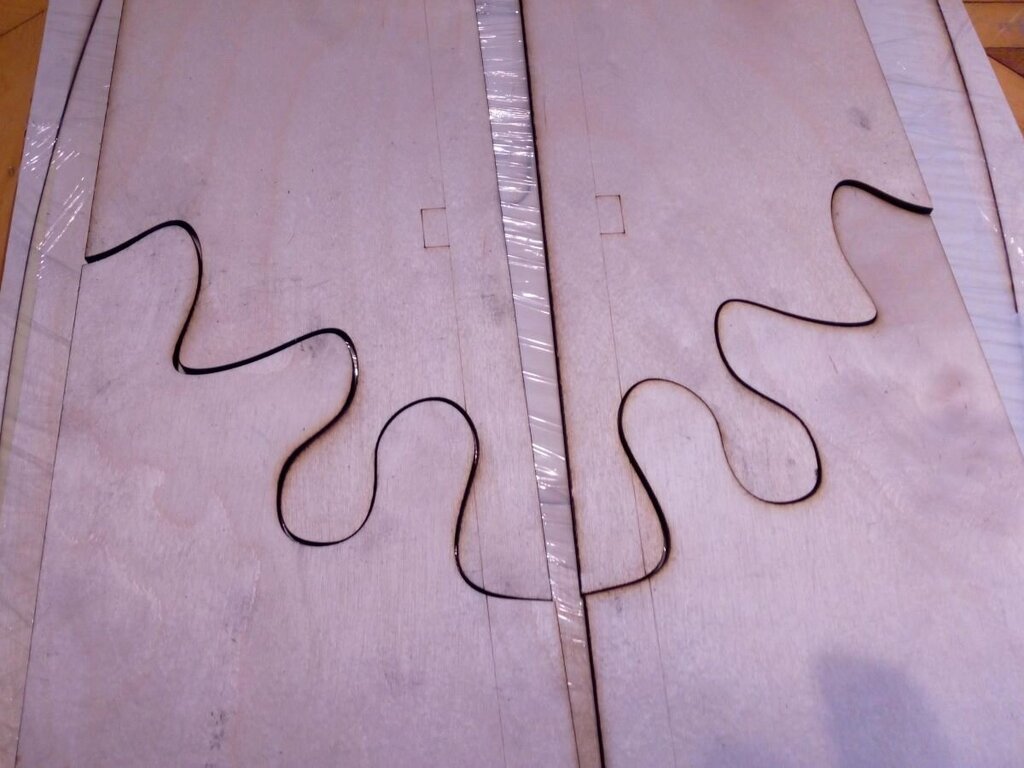

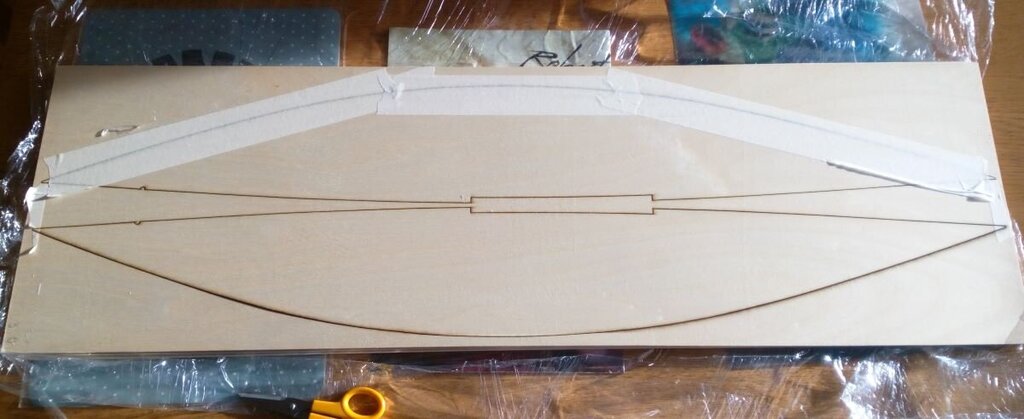

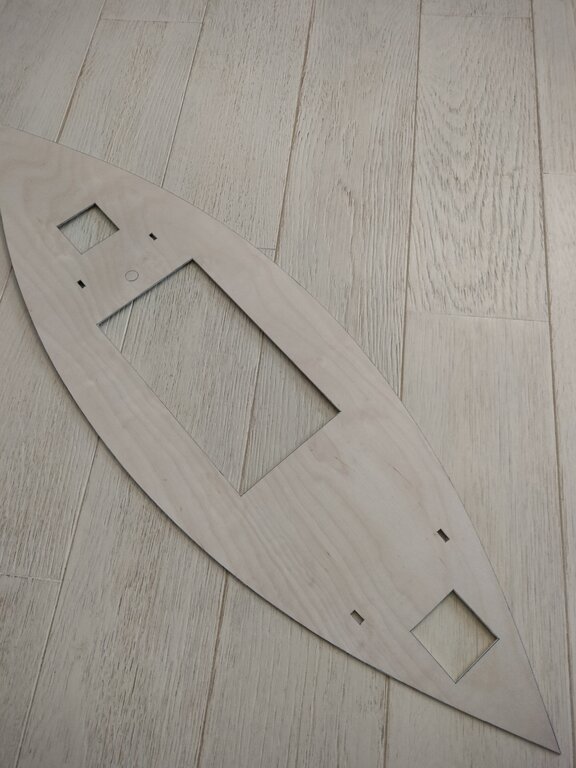

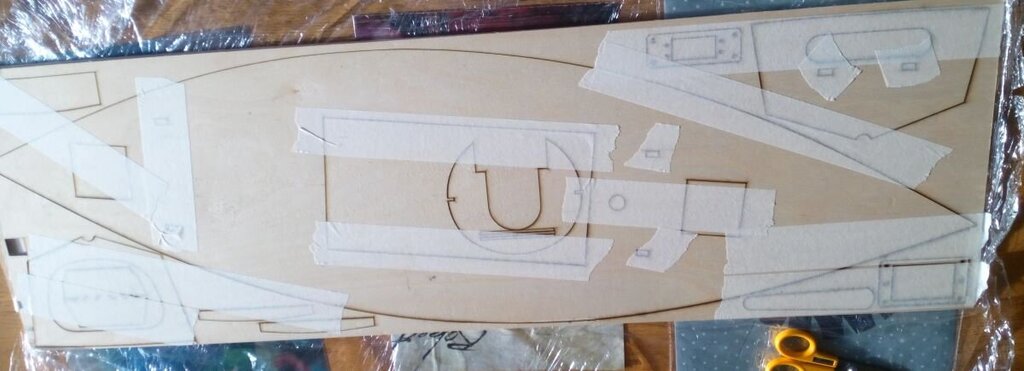

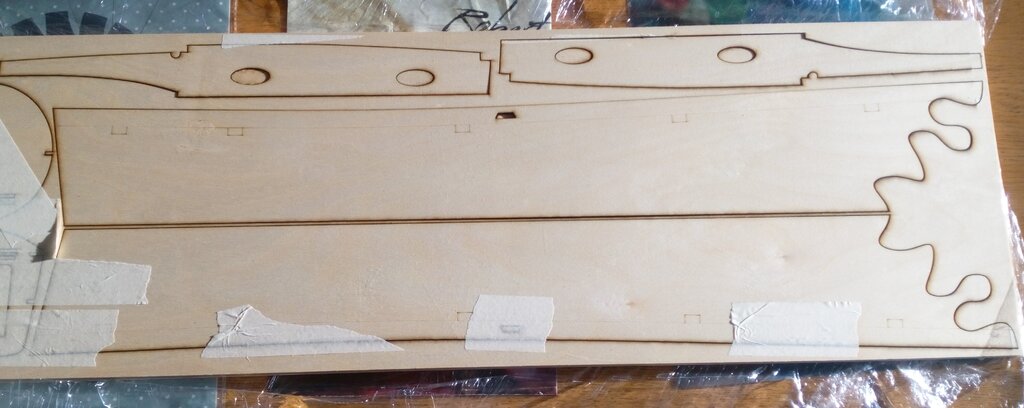

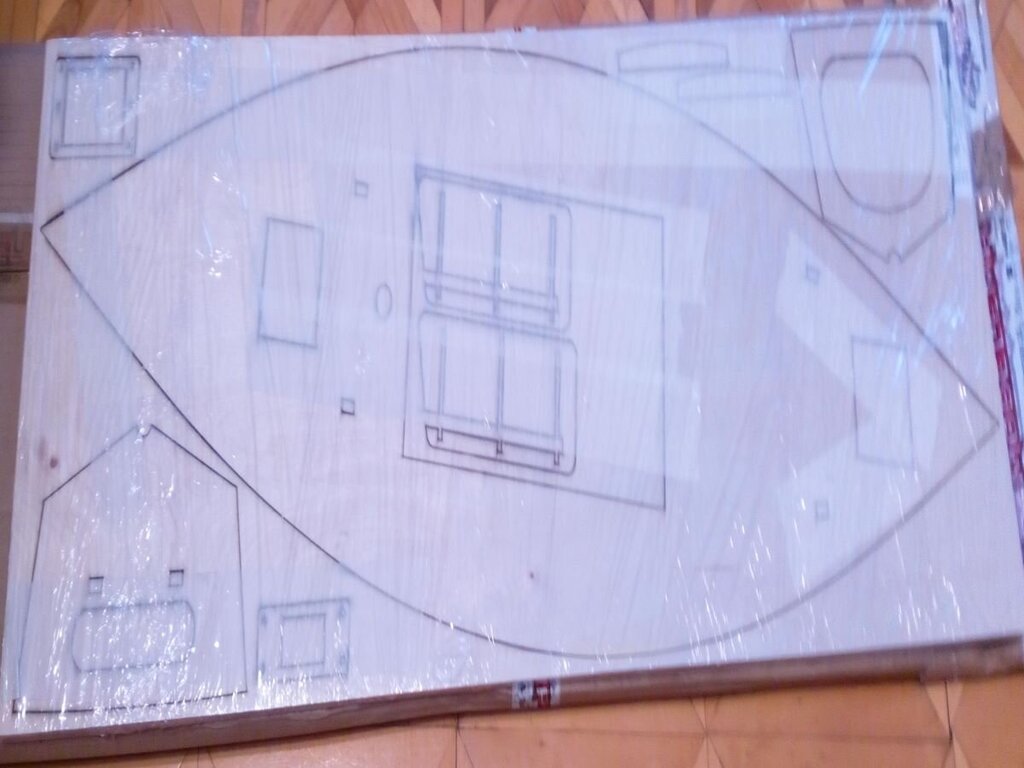

Rozrysowałem elementy na sklejkę i wyciąłem laserem. Poszły 4 formatki 1000X310X3mm Wręgi w planach były niesymetryczne więc je poprawiłem. Ster będzie wykonany z laminatu w drukowanej formie. Sprawdzony patent, mam od razu zakładany profil. Kilka sterów już tak wykonałem. Boki kadłuba musiałem podzielić na dwie części, bo nie mieściły się na formatce. Dużym problemem jest zakup prostych wałków na maszty ale się udało.

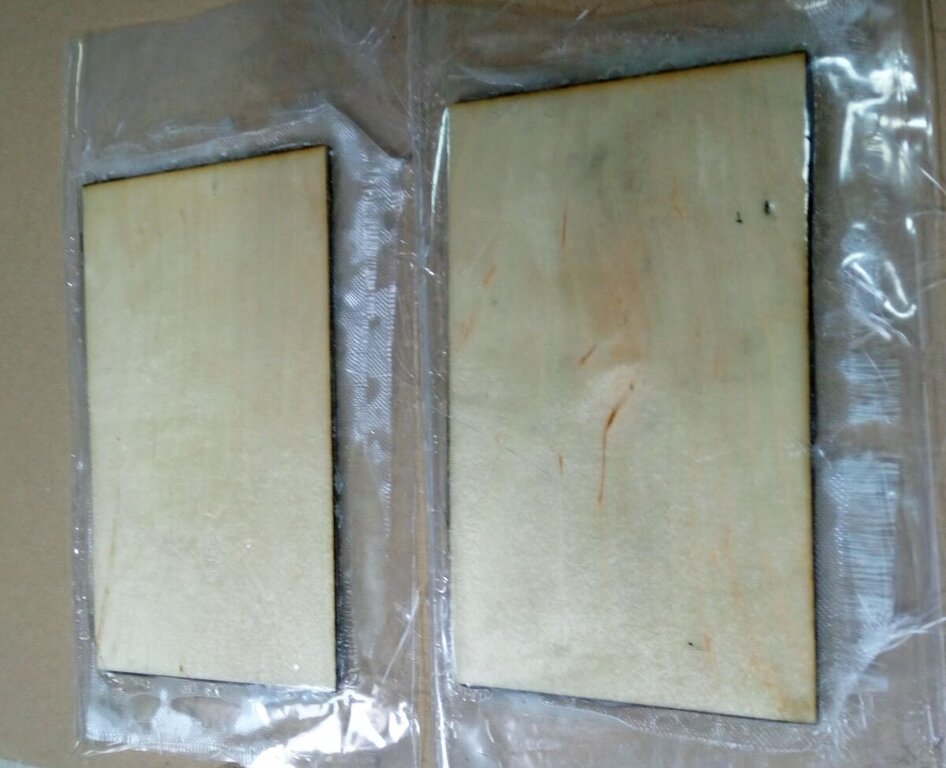

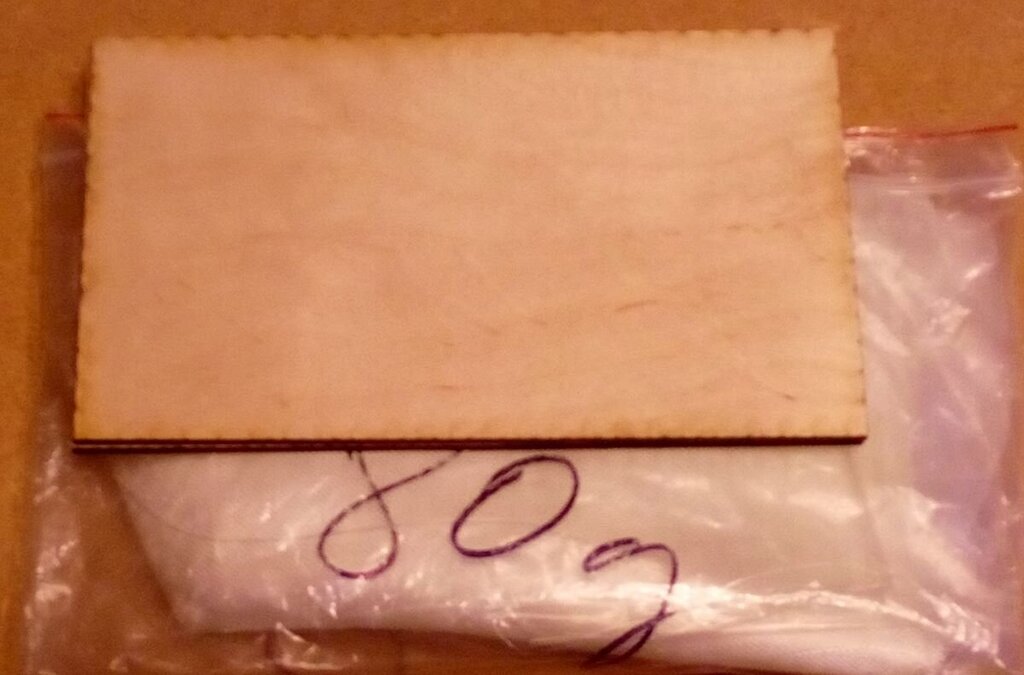

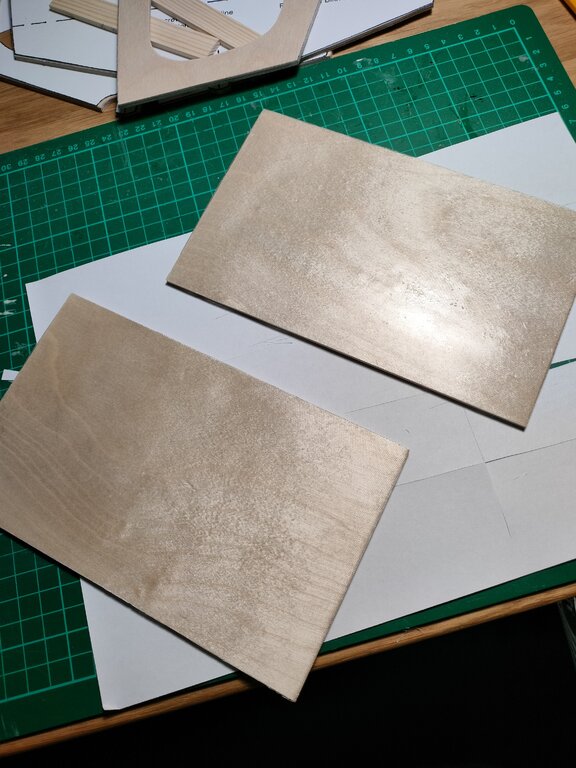

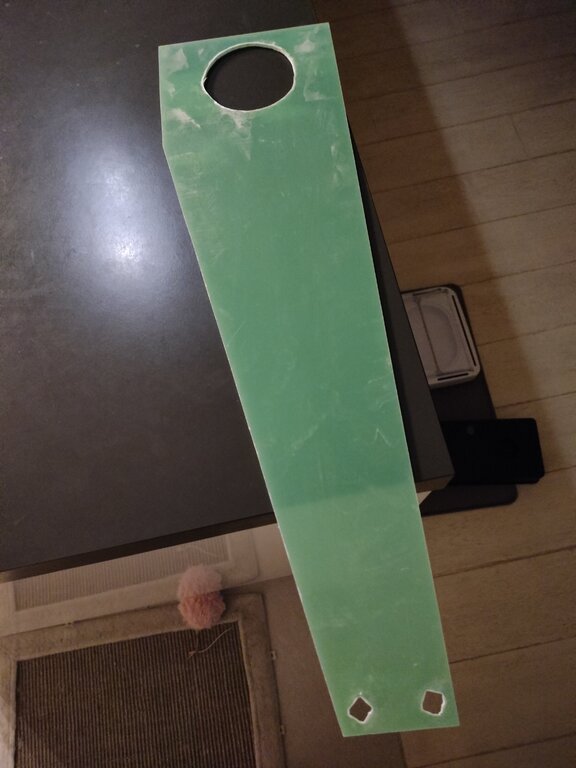

Pierwszy etap to za laminowanie okładzin miecza tkanina 80 żywica E52 i utwardzacz IDA aby uniknąć po lepu. Pogoda nie pozwala laminować  na balkonie więc spakowane części czekają.








Link to comment
Share on other sites

Cześć, ja też buduję ten model. Niestety nie mam sporo narzędzi więc wszystko robię ręcznie, w tym przede wszystkim wycinam piłką włosową.









  • Upvote 1
Link to comment
Share on other sites

Robas i to jest stare dobre modelarstwo. Nie neguje ludzi ani sposobu pomocy frezarek ani laserów. Czasem sam kożystam z dobrodziejstw techniki jak i czasem sam biorę w dłoń piłkę włosową.

Link to comment
Share on other sites

Niestety samo życie. Może w sensie finansowym dałoby się kupić te narzędzie, pn. mechaniczną piłkę włosową, szlifierkę, wiertarkę stołową (albo choć stół wiertarski), ale gdzie to potem trzymać do następnego użycia? Albo inna rzecz. Mógłbym dziś wyciąć dno jachtu (biorąc pod uwagę krzywizny i długość elementów nie jest to proste biorąc pod uwagę ograniczoną głębokość uchwytu U piłki, to jeszcze żona ma coś w rodzaju nadsłuchu i Jej taki dźwięk bardzo przeszkadza. Zatem muszę czekać aż pojedzie do teściowej:-). Poza tym od czwartku czekam na sklejkę 1270x1270x2 z modelmaking. Dzięki DPD okazało się, że formatka pojechała z Krosna do Gdańska, zamiast do Poznania. I tak się buduje Emmy;-)

PS

dziękuję Mirkowi z forum za namówienie i bezcenną pomoc w budowie modelu.

  • Upvote 1
Link to comment
Share on other sites

Ach te żony .

Fajnie jak dwie osoby jednocześnie budują ten sam model. Jeden drugiemu jest inspiracją . A i dylematy można wspólnie rozwiązywać.  Zasiadam w pierwszym rzędzie widowni.

Powodzenia

Link to comment
Share on other sites

Robert zalaminowałeś okładziny skrzynki mieczowej według instrukcji bo nie widać?

Moje się właśnie utwardzają. Tkanina 80gram z obu stron pod 30 kg ciężarkiem sprasowane.

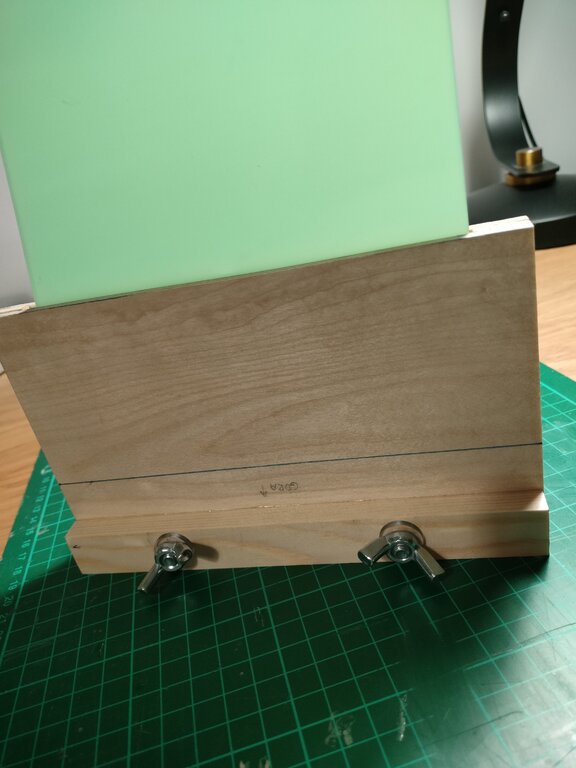

Miecz wykonam z blachy 5mm bo taka akurat mam.


Link to comment
Share on other sites

Będzie jeszcze jeden model zestaw dla kolegi już czeka. (dla dociekliwych o prawach autorskich kolega zakupił plany)

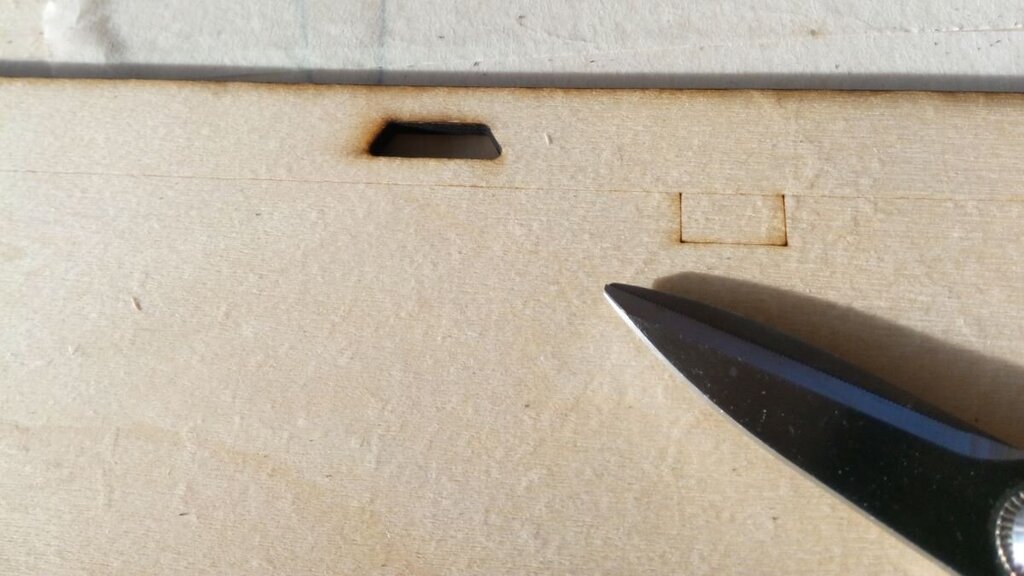

Sklejka Panama tnie się dobrze tylko raz mi wybuchła!

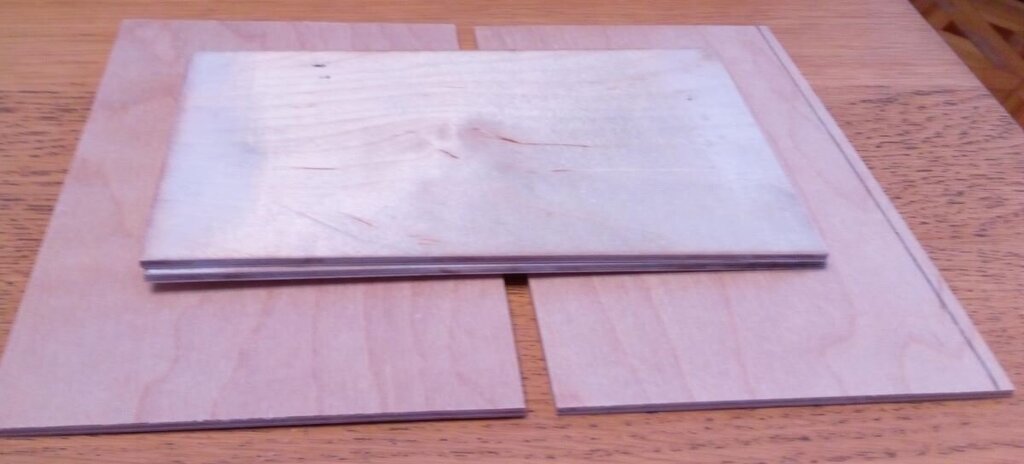

Wyjąłem zalaminowane okładziny i śmigło!


Robię duplikat z porządnej lotniczej sklejki.

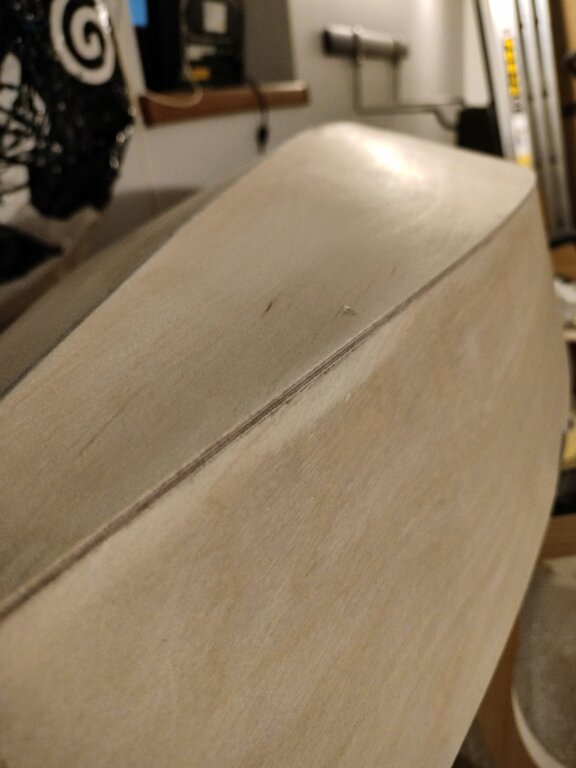

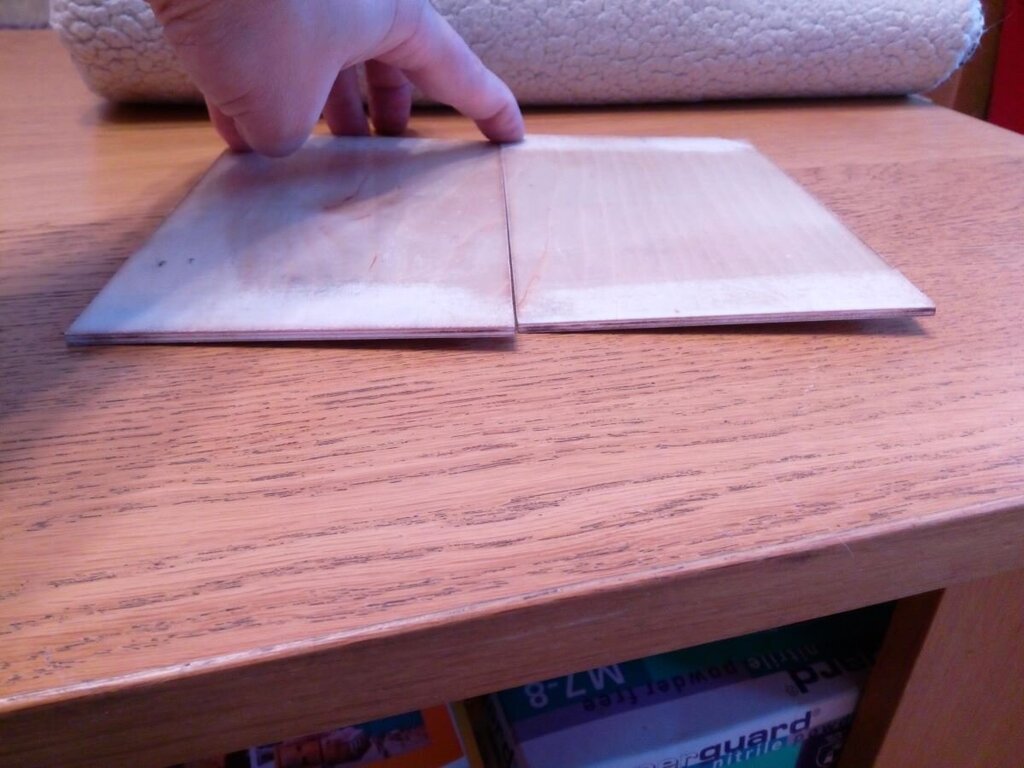

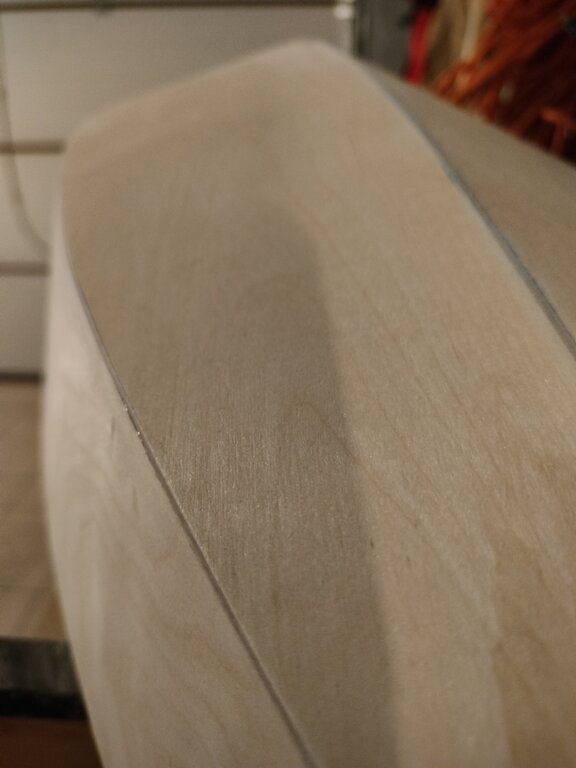

Tu widać, że sklejka wymaga wy sezonowania jak widać jedna burta na połączeniu pasuje bardzo dobrze.

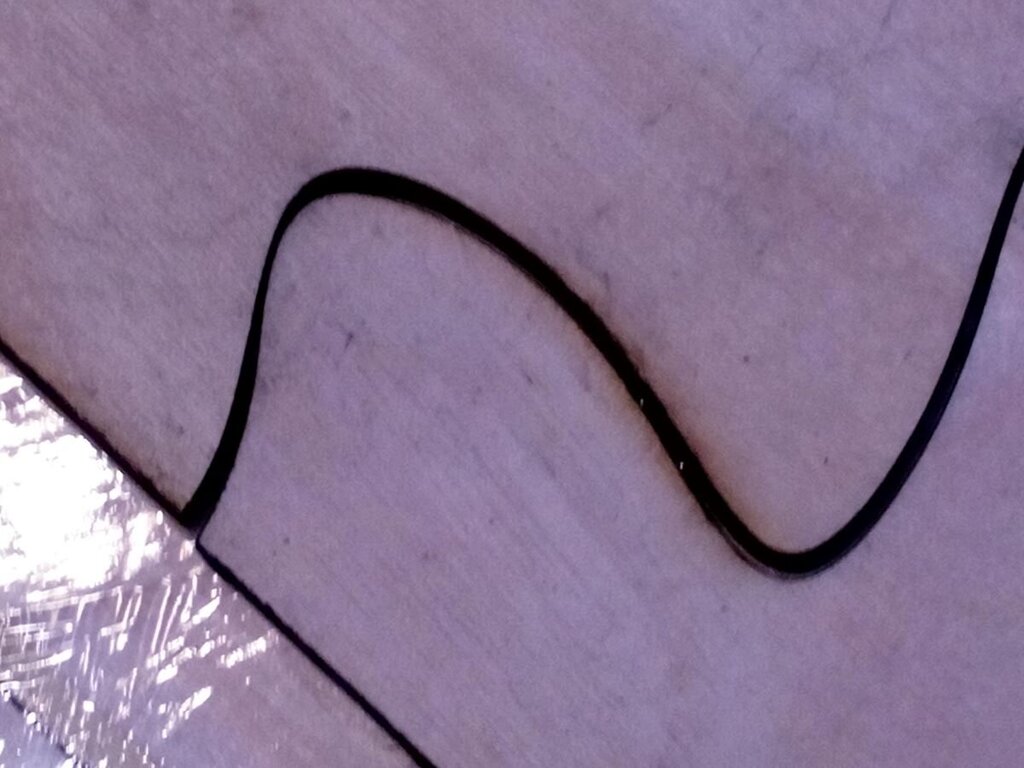

tu 2 tygodnie po cięciu szczelina na drugiej jak widać.


Wyczyszczę i skleję na E52 + IDA z wypełniaczem.

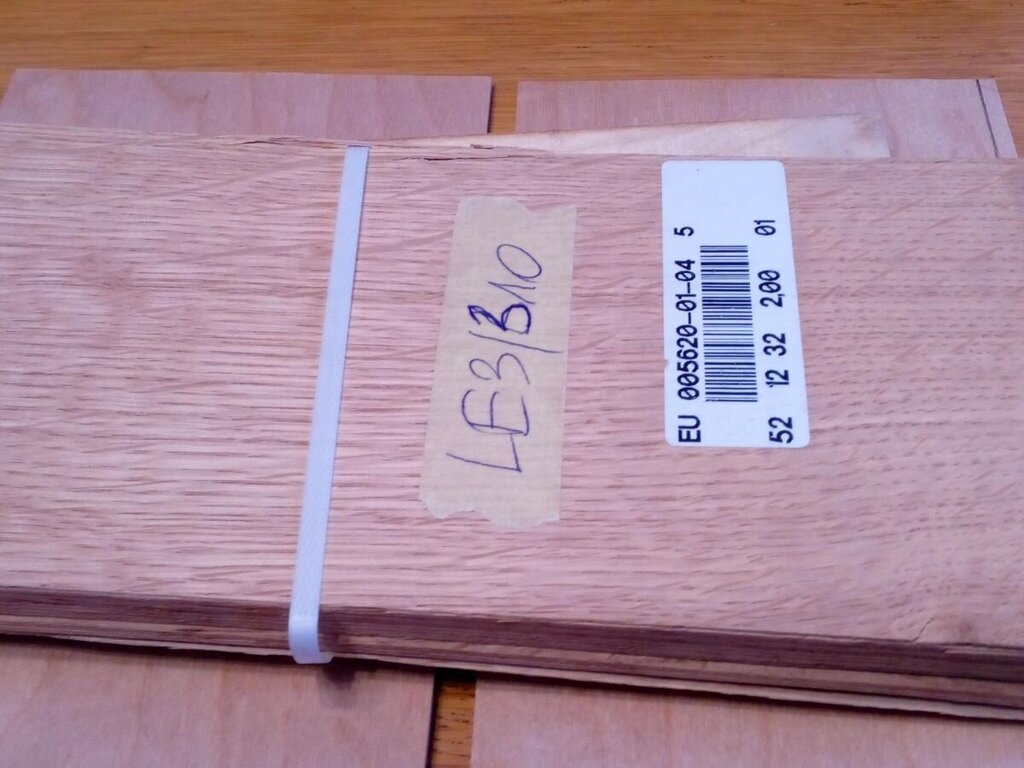

Mam paczkę forniru dębowego. Skleję laminat na krzyż na 5mm grubości i wyfrezuję Hand relingi oraz knagi


Pogody brak to zrobię bloki. Mam fajny kawałek Sapeli z niego wyfrezuje prefabrykat U na bloki.



Filmik jak zrobić bloki z pędzla a ja dawcę wyfrezuje na stole krzyżowym.

https://www.youtube.com/watch?v=R0c7fMS5Vwo&t=524s

Pozdrawiam Sławomir

Link to comment
Share on other sites

Pierwszy raz się coś takiego zdarzyło. Dało by się z tej sklejki bo wchodzi 110cm na długości na laser. Tylko czas byłby o wiele dłuższy, ciężko się tą lotniczą tnie. Ma bardzo odporny klej na laser.

A więc koszta. Ta Panama to 50 minut cięcia 6,5zł za minutę (ta stawka bardzo mała jak na Kraków).

Pozdrawiam Sławomir

Link to comment
Share on other sites

  • 2 weeks later...

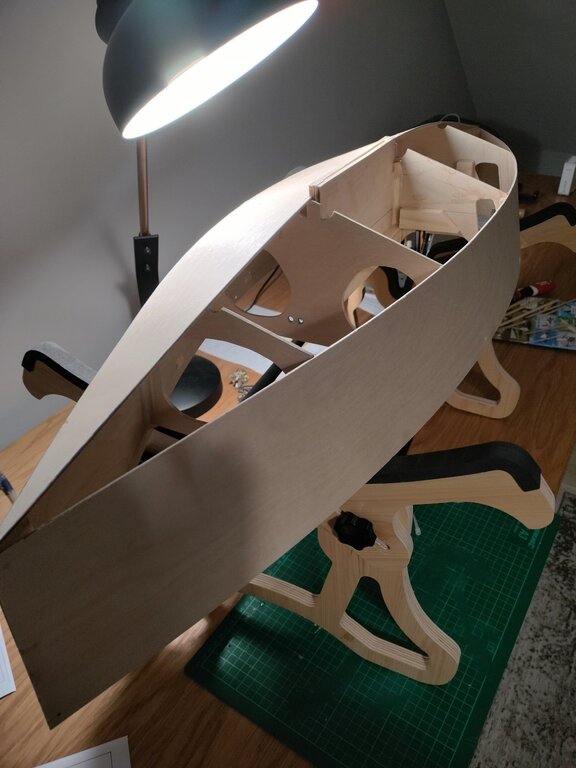

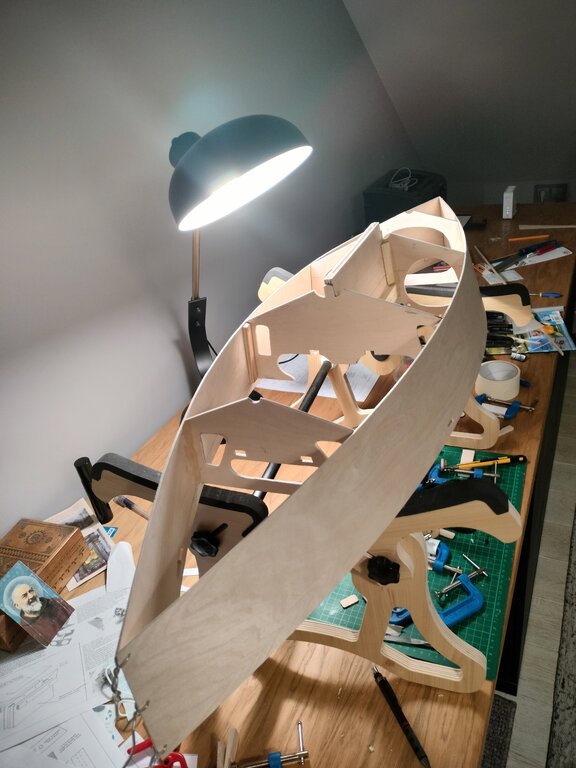

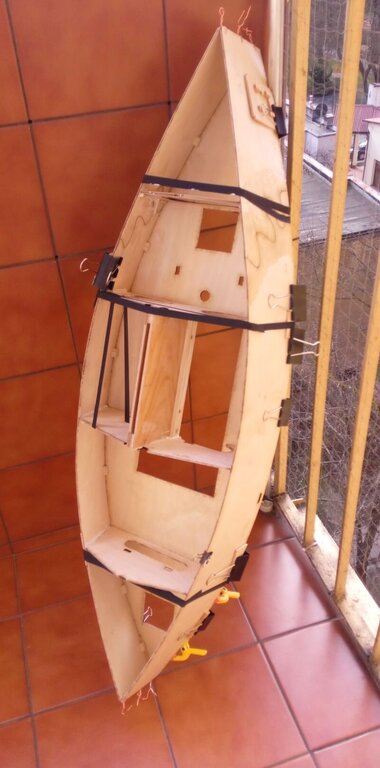

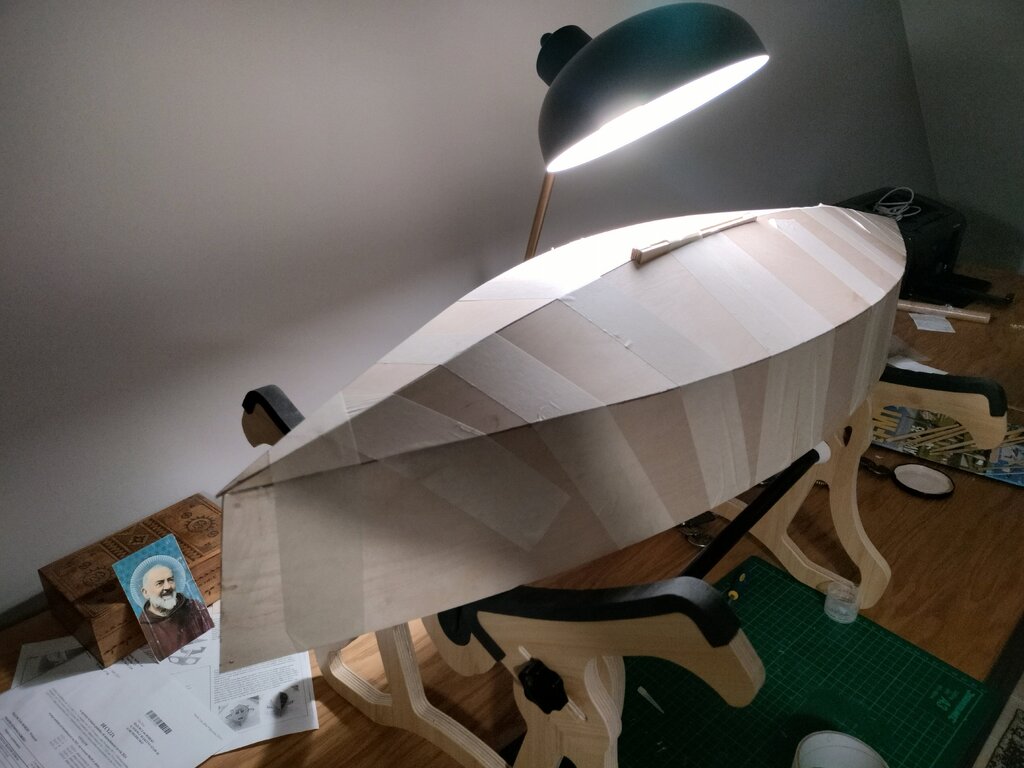

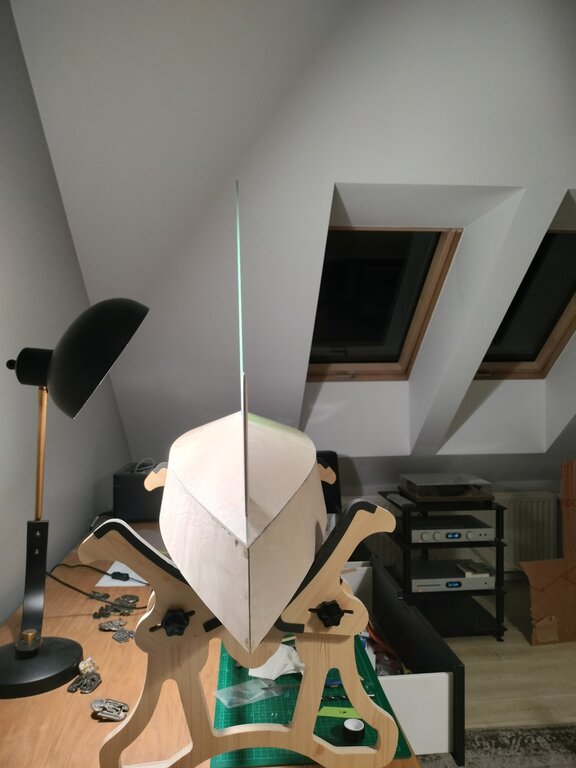

Cześć. U mnie wszystkie wręgi wklejone. Wszyscy, którzy będą budować model muszą zwrócić szczególną uwagę klejąc wręgi do skrzynki mieczowej by były nie tylko pod kątem prostym do skrzynki ale żeby też były w jednej osi pionowej że skrzynką. U mnie wręga z otworami na szoty (mogę mylić tą nazwę) musiała się lekko skręcić co spowodowało, że jedna wręga idealnie spasowała się z pokładem, a druga w połowie wisiała w powietrzu. Był jeszcze jeden problem. Skrzynka i wręgi były pod kątem 90 st., a po ułożeniu ich między burtami skrzynka nie była w osi modelu. Była przekoszona. Nie wiem z jakiego powodu. Jakoś udało mi się temu zaradzić dzięki dziesiątkom przymierzeń i dobrej żywicy dwuskładnikowej. Stan modelu z wczoraj. Dziś doszły wypełnienia pachwin z w/w żywicy z aerosilem.

Ps

Do montażu potrzebna jest duuuuuża ilość ścisków. Wręgi trzeba montować z założonym pokładem, a ten musimy utrzymać w pozycji stępką do góry ściskami śrubowymi.



  • Upvote 1
Link to comment
Share on other sites

  • 2 weeks later...

Witam.

Z powodu pogody niewiele się dzieje.

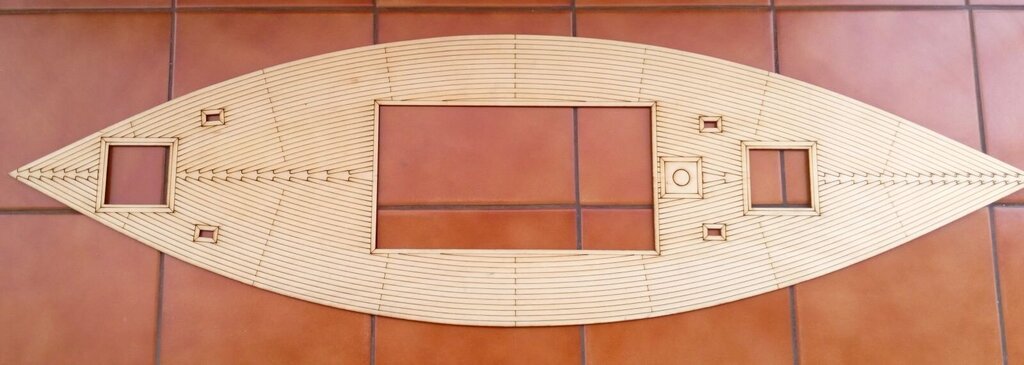

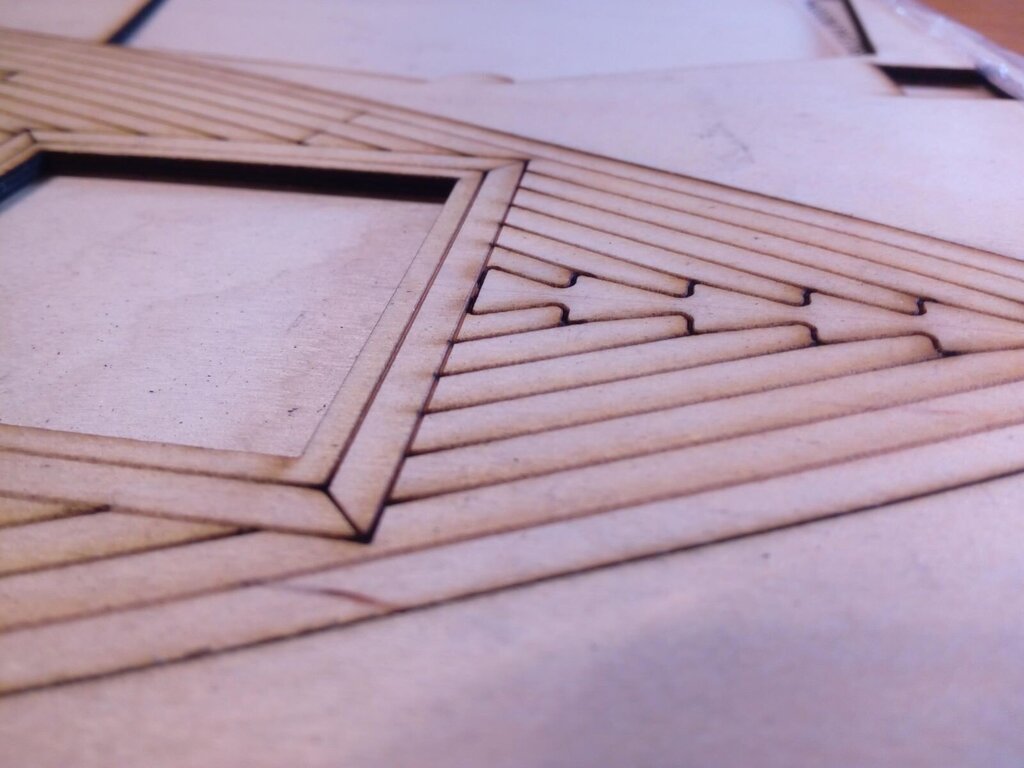

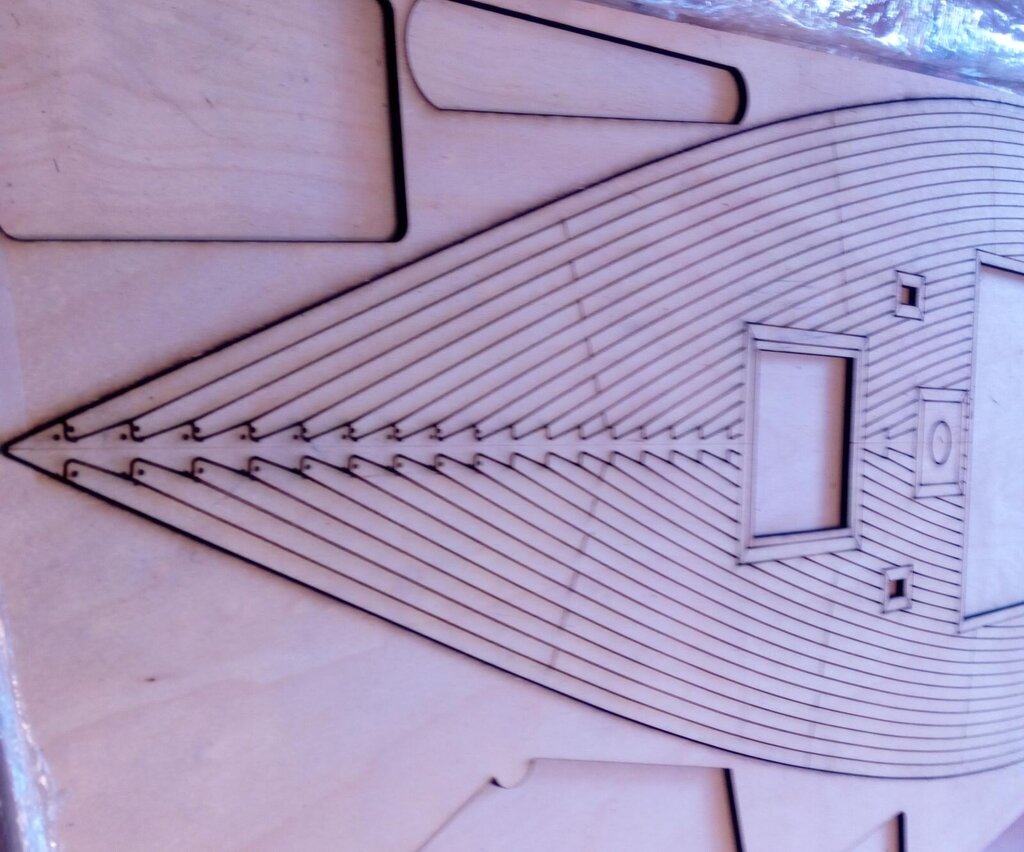

Narysowałem deskowanie pokładu i tu efekt grawerowania wczoraj laserem.


Niestety koncepcja  kolejna dochodziła po kolejnym grawerowaniu .

Do moich desek długich przez cały pokład kolega dodał przecięcia desek. Wyszło jak widać.1322886824_10poklad.thumb.jpg.71e06ebdc8e23d79502739b2adb54e93.jpg


Potem na końcu doszła kolejna myśl dodano imitacja śrub. I tu niestety wyszło przesunięcie  jak widać na zdjęciu więc przerwane grawerowanie śrub. Spróbuje ręcznie lutownicą.


Dla potomnych jest gotowy plik pokładu. Jak go ciąć od razu z grawerowaniem deski i śruby będzie OK.

Zakupiłem bejce w kolorze TEK więc pokład powinien trochę lepiej wyglądać. Koszt wycięcia pokładu i grawerowania to 100zł bez materiału.

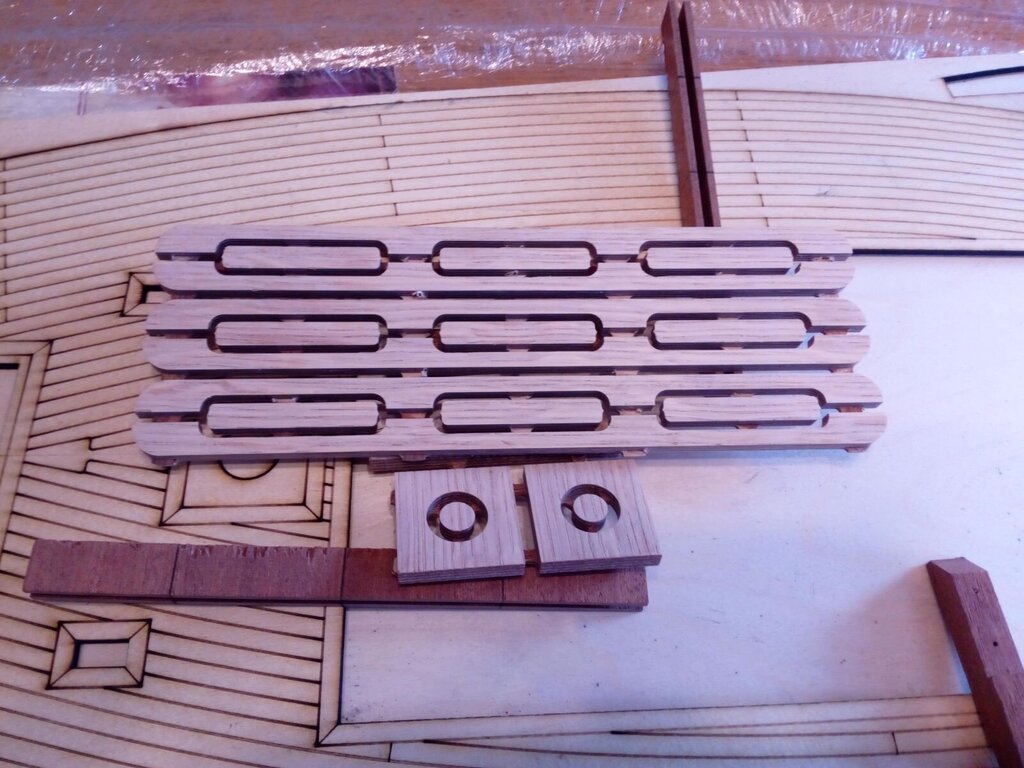

Wyciąłem z forniru sklejonego dąb i sapeli handrelingi oraz podstopkę masztu i sztagownik. Teraz bloki wstępny dawca gotowy. Pociąć i wykonać według filmu.1881644273_13poklad.thumb.jpg.07f108a3ce78b84f9d54f1850582c1ab.jpg

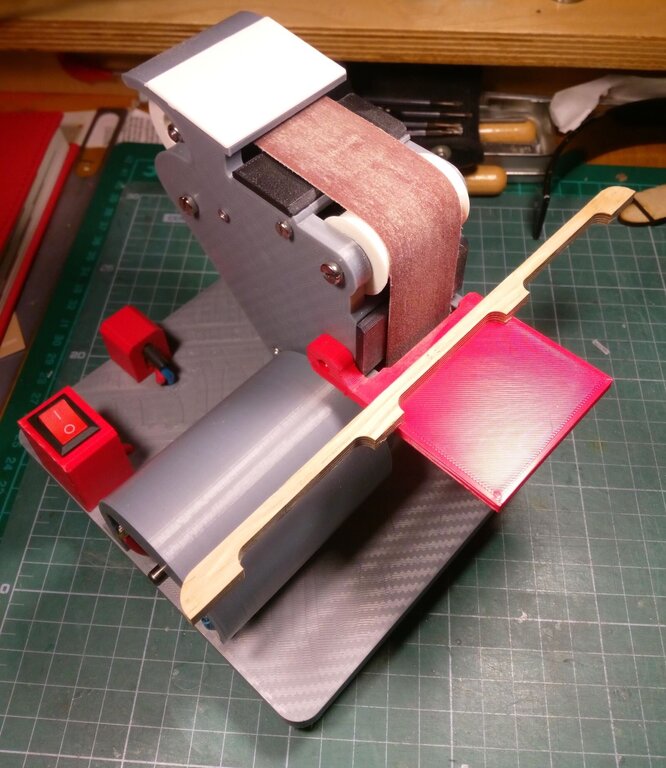

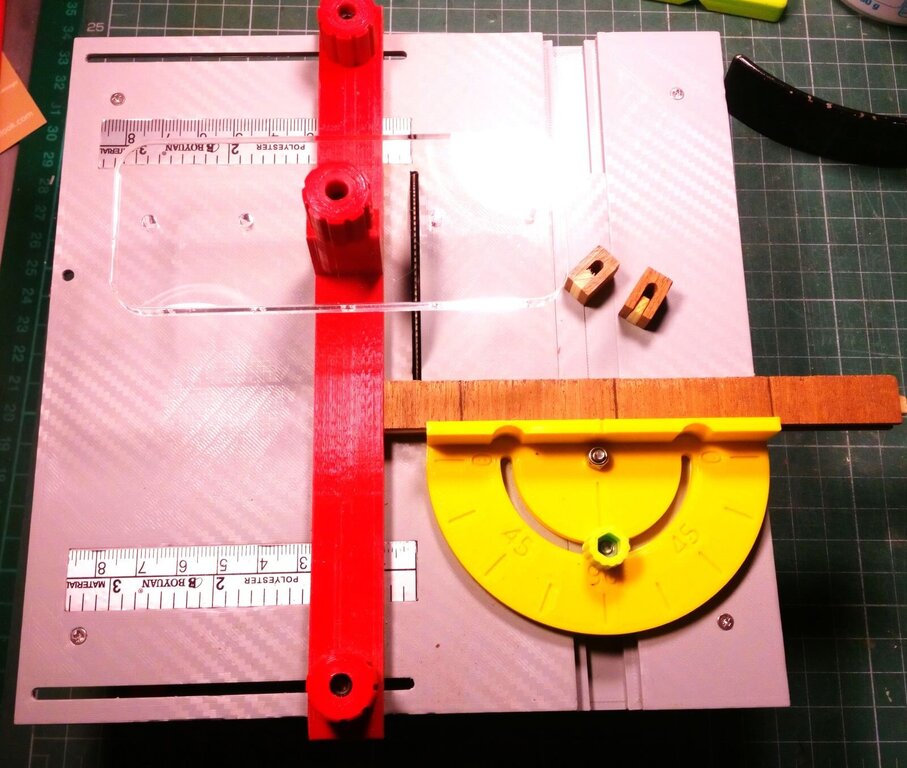

Bardzo przydatnym narzędziem okazuje się mini piła oraz szlifierka taśmowa, naprawdę bardzo ułatwiają pracę.

1055013304_14pila.thumb.jpg.8bef60e8b1cbe5d7cbec37e0b1e3b9f3.jpg1161152225_15szlifierka.thumb.jpg.e7d831cdfeff77206d06cf8f54759a45.jpg

Pozdrawiam Sławomir

  • Upvote 1
Link to comment
Share on other sites

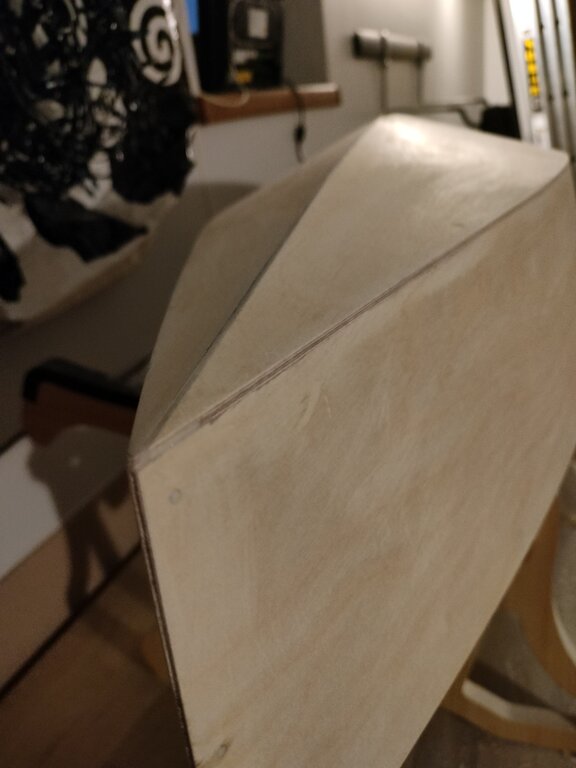

U mnie poszycie Z GRUBSZA gotowe. Trzeba pospoinować szczelinę między brytami dna, uzupełnic żywicę z mikrobalonem w pachwinach, wyszlifować i docelowo poszpachlować poszycie przed tkaniną.



Link to comment
Share on other sites

  • 4 weeks later...
  • 2 weeks later...

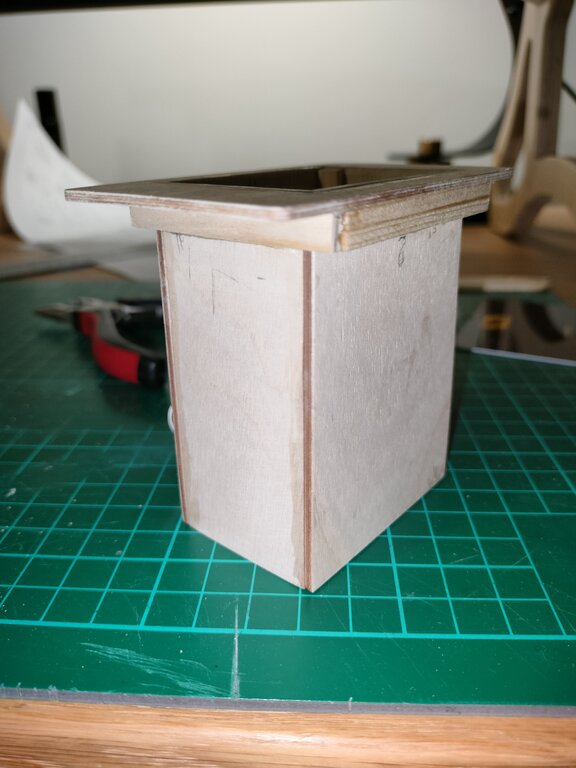

Przygotowałem pojemnik na akumulator i pokrywkę. Wszystko będzie przykręcone do listew biegnących między wręgami. Nie wiem do końca jak z tego pojemnika wyprowadzić szczelnie przewód z wtyczką do odbiornika.




  • Upvote 1
Link to comment
Share on other sites

Witam.

Powoli do przodu.

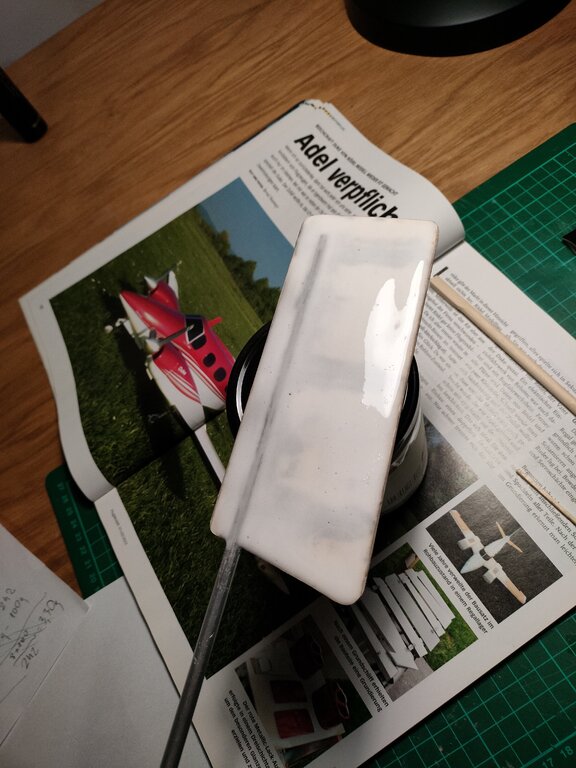

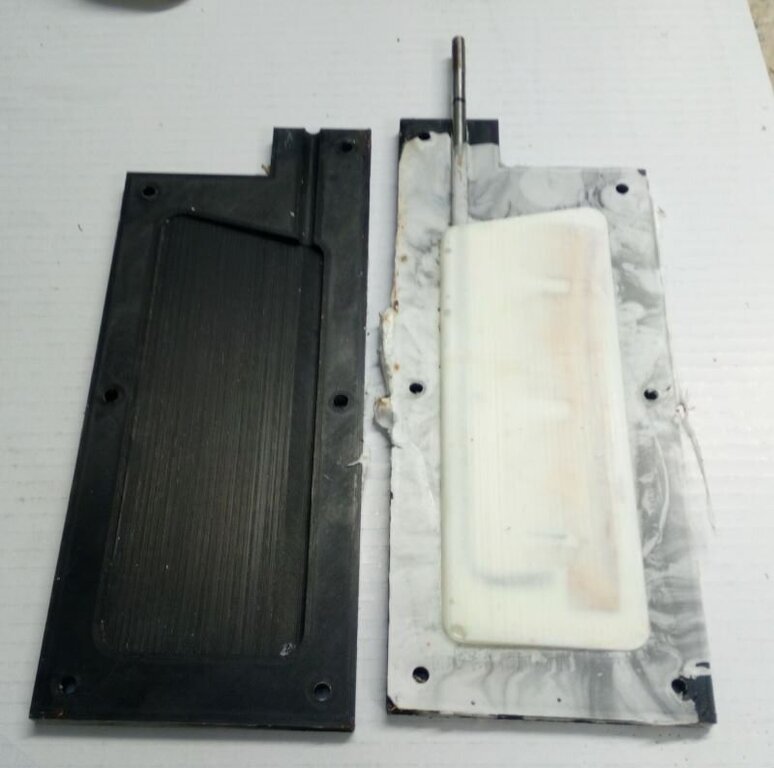

Ster odlany w drukowanej formie. Jako rozdzielacz zwykła bezbarwna pasta do butów.



Aktualnie przycięty zaszpachlowany, wyszlifowany czeka na malowanie ( czyli wyższe temperatury na balkonie )

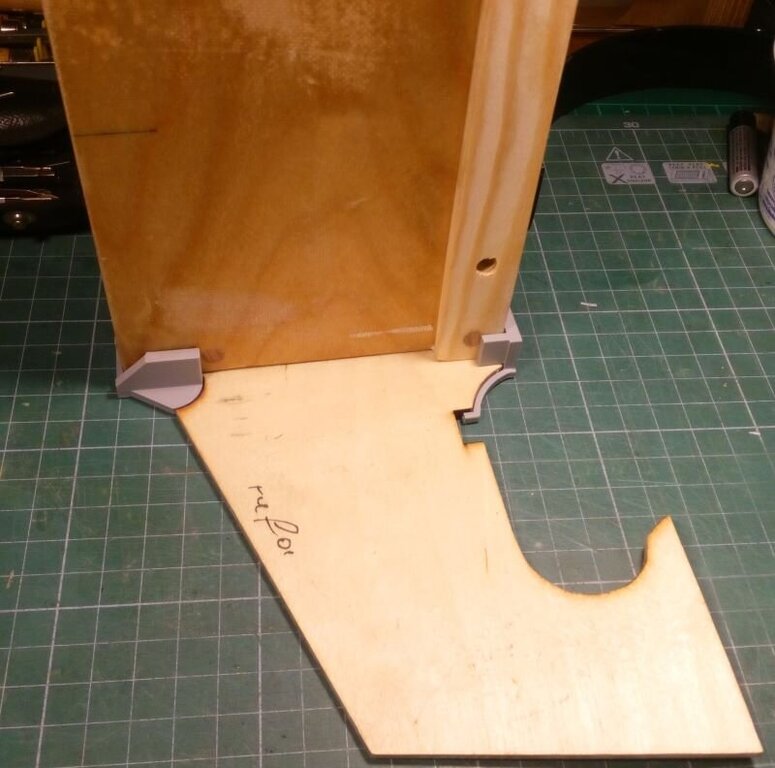

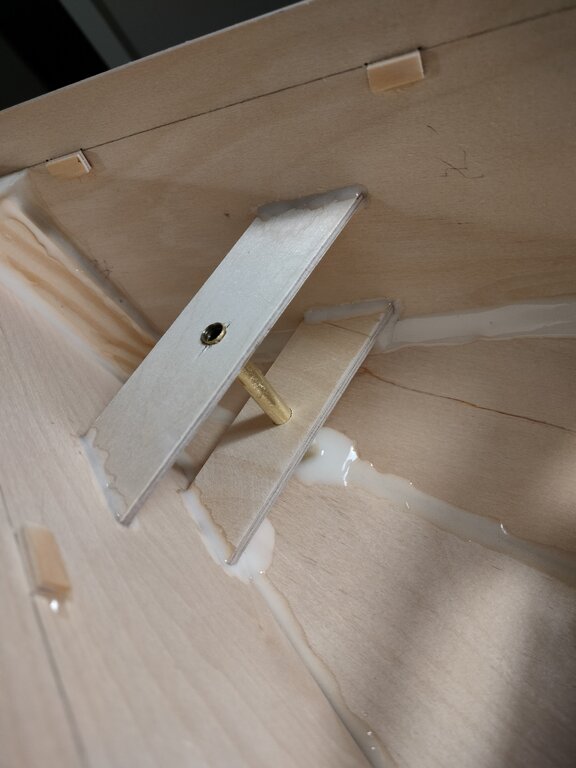

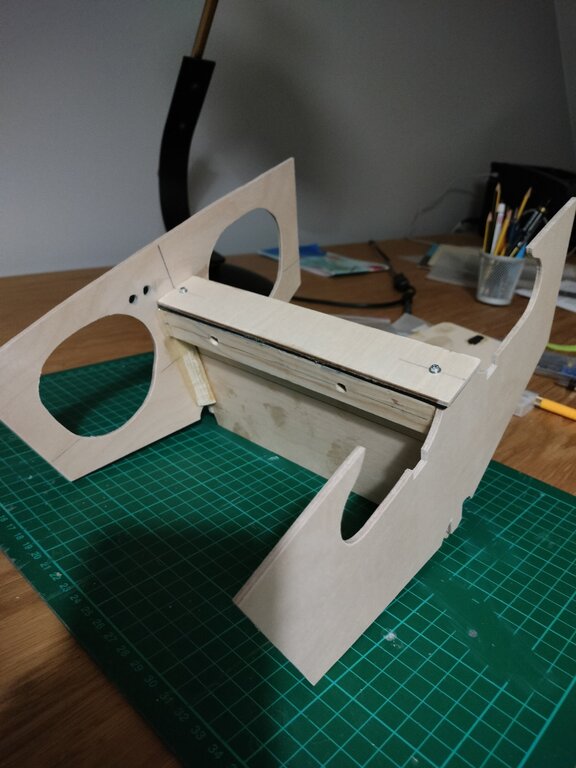

Aby bez problemowo skleić wręgi z skrzynką kila, wydrukowałem takie mocowania do stabilizacji położenia. Sprawdziły się bardzo dobrze.1681973413_19skrzynkaistabilizatory.thumb.jpg.d17ef9fa58eedbbdd74bb00682aeeff4.jpg

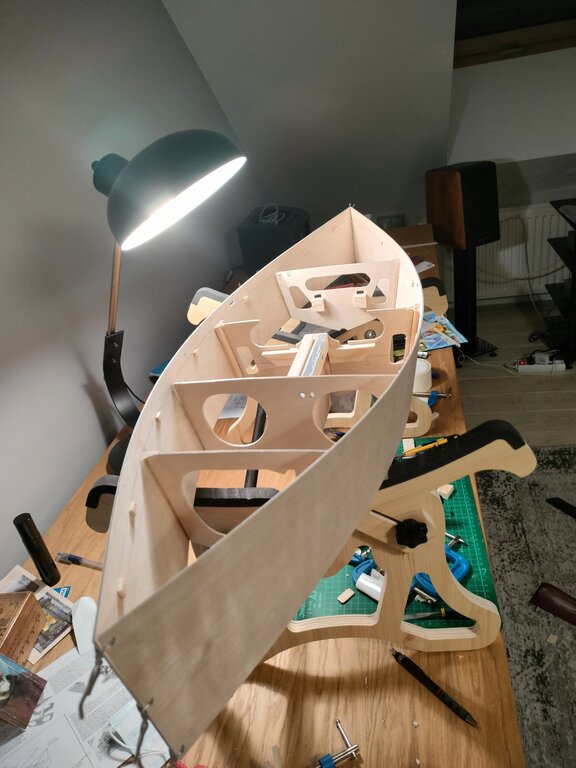

Aby łatwiej było sklejać wręgi i nie uciekały one wkleiłem kawałki listew ze sklejki wewnątrz burt. A bloki pod pokład są dodatkowo zakołkowane przez burty kołkami fi 2mm ( wykałaczki )


Widząc na filmach jak pękają burty podczas montażu wręg rozpychałem je powoli spryskując płynem do mycia szyb z amoniakiem.


I gotowe. Wstępnie mocowanie punktowe to CA i DISTAL standard 24h.


Wstępny montaż dna do burt to drut miedziany.

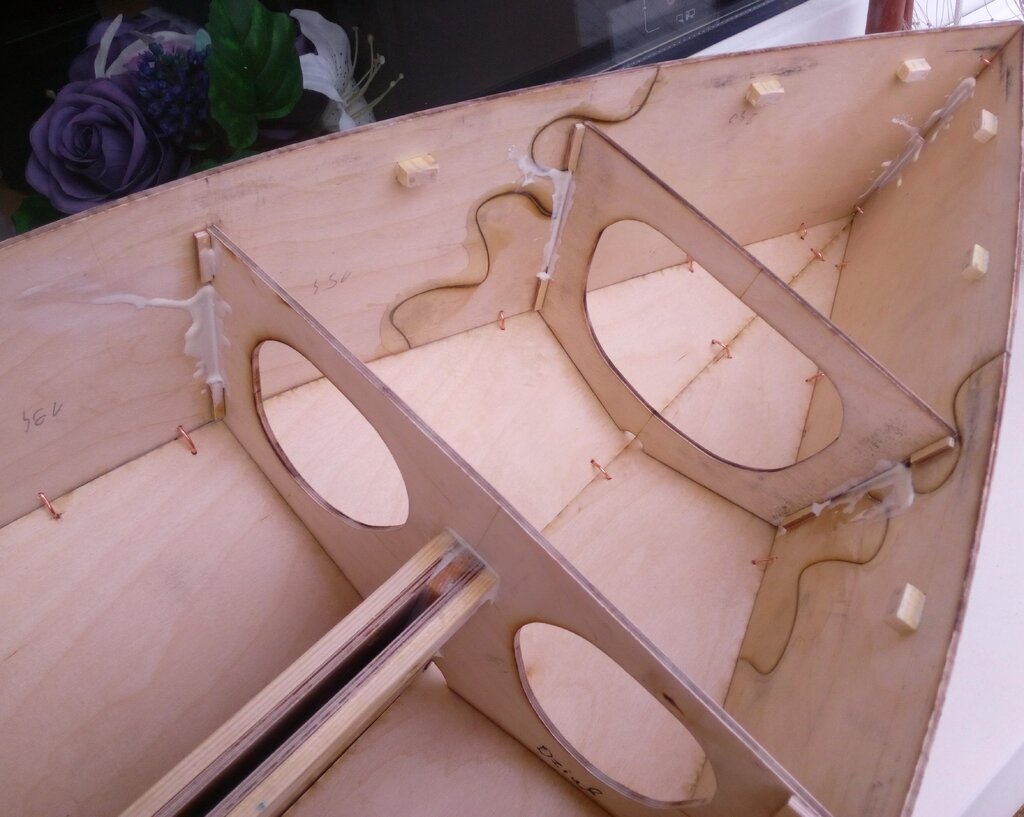

1953176475_23skreconenadrut.thumb.jpg.baa7df180cb2ac473fbdc5d533be3b96.jpg199288130_24drut.jpg.73cedf708aa667e3984f82907e095acb.jpg1915541411_25drut.jpg.4a779186e0e1a914b1dc552ee1a633c8.jpg

 Położyłem wczoraj spoiny od wewnątrz E52 + IDA + mikrobalon.

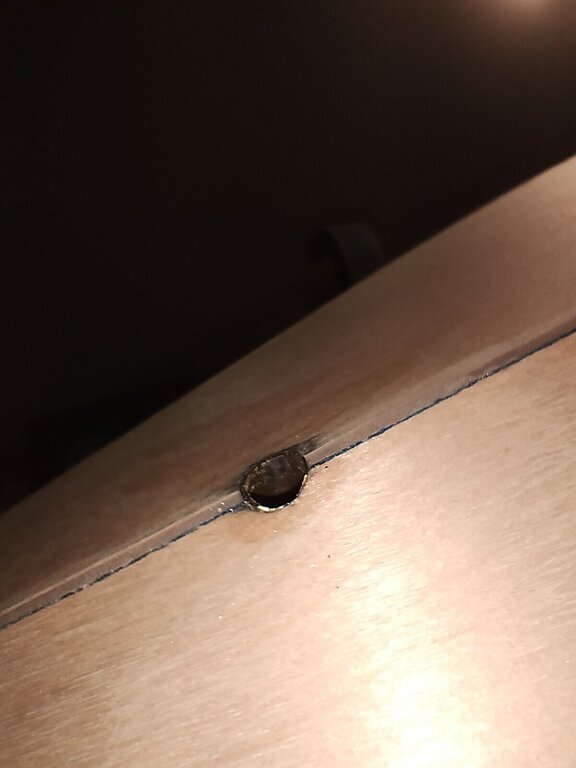

Dzisiaj usunąłem druty ( dwa zostały usunę potem ) i wstępnie po spoinowałem z zewnątrz. Otwory po drutach zostaną zakołkowane na CA wykałaczkami. Kadłub będzie oblaminowany tkaniną 80.


Jak się porządnie utwardzi szlifowanie.

Dotarł materiał na żagle - tkanina z nylonu ripstop.

 Zaprojektowałem też na wzór handlowych giętarek modelarskich moją na rurki fi 5mm. Wydrukowana już mam nadzieje że się sprawdzi do wykonania prowadzenia linki foka.


Pozdrawiam Sławomir





Link to comment
Share on other sites

 Share
