Ćwiczę latanie, uczę się lądować w każdych warunkach, dlatego szukam modelu do treningu, który będzie łatwy w budowie i szybki w odbudowie , bo to że wcześniej czy później spadnie z nieba w bliżej nieokreślonej sytuacji – to pewne.

Na tym etapie modelarstwa zdecydowałem się na piankoloty i pochodne. Mając do dyspozycji styroploter i drukarkę 3D staram się zrobić z nich jak najlepszy użytek

Zdobyłem plany modelu Prymusa, polecanego na tym Forum i już miałem go robić, ale trafiłem na ten film:



https://www.youtube.com/watch?v=Rd8afWBp5iU



W zasadzie nie lubię modeli które mają wszystko „na wierzchu” , a ten mnie jakoś zaciekawił.

Postanowiłem połączyć te dwa modele. W  Prymusie spodobał mi się profil, kształt skrzydeł i usterzenia   – ogólna koncepcja modelu z Slow Ultra Stick.

Czy to można nazwać modelem…??? To bardziej jakaś platforma latająca, ale mająca duże możliwości regulacji, ustawiania, kombinacji , testowania .

Mam nadzieje że drukowane elementy pozwolą na szybką odbudowę modelu.

Jako bazę do budowy modelu użyłem informacji ogólnodostępnych zawartych  w instrukcji montażu  Slow Ultra Stick…

[mirolek]

Cytat

Ćwiczę latanie, uczę się lądować w każdych warunkach

Nie ma aż tak uniwersalnego modelu 🤔

Latanie tym ultralekkim piankoaluminiodrukolotem nie rozwiązuje problemów edukacyjnych. Taka konstrukcja daje szybko złudne przeświadczenie nabytych umiejętności a wraz z wagą i wielkością modelu, zmianą obciążenia powierzchni nośnej, zmianą prędkości lotu czy zmianą profilu skrzydła znacznie zmieniają się reakcje modelu i do każdej zmiany trzeba się zaadaptować.



ms

[RobRoy]

1 godzinę temu, mirolek napisał:

zmianą obciążenia powierzchni nośnej, zmianą prędkości lotu czy zmianą profilu skrzydła znacznie zmieniają się reakcje modelu

Zmienić na skrzydło o innym profilu, czy dociażyc ... to akurat w tym modelu nie jest problem... i to mi się w nim najbardziej podoba .

[RobRoy]



Ogólne założenia modelu:

 - rozpiętość 1160 mm, długość – 900 mm

 - profil skrzydła Ritz 3-30-12, cięciwa 250/205

 - kąt zaklinowania +2 st ,skręcenie końcówki -1,5 st, wznios 2 st.

 - stateczniki – XPS Dial 9 mm. Natarcie zaokrąglone, spływ 2-3 mm

 - waga do lotu  +- 900

 - silnik 2212, śmigło 8*6, pakiet li-ion 3S, serwa Tower Pro, Emax

Jako że model jest przeznaczony do nauki latania , z założenia jest budżetowy na maxa..

Mam nadzieje ze silnik będzie wystarczający  chociażby do ćwiczenia podstawowych figur.



Ogólny plan modelu:





Przeglądając najbliższe sklepy , z dostępnych profili wybrałem na kadłub profil aluminiowy 10x10 .

Wydaje się być wystarczająco sztywny .

Rysowanie elementów do druku  zacząłem od najprostszych – platformy pod odbiornik, regulator, pakiet, wręgę mocowania silnika.

Problemy stworzyły mi dopiero uchwyty do mocowania skrzydeł, gdzie musiałem uwzględnić zbieżność skrzydeł , wznios i skręcenie końcówki skrzydła.

Dla mnie to pierwsza taka skomplikowania figura.

Ostatecznie wyszło coś takiego :



Dla porównania zamieszczam oryginalną instrukcję do  modelu



EFL0350_MANUAL_EN.pdf

[RobRoy]

A to kilka elementów mocujących :

-uchwyt stateczników i dźwignia statecznika poziomego

- uchwyt mocowania aku, nadajnika , regulatora

-uchwyt serw

- gniazdo serw

- uchwyt mocowania silnika

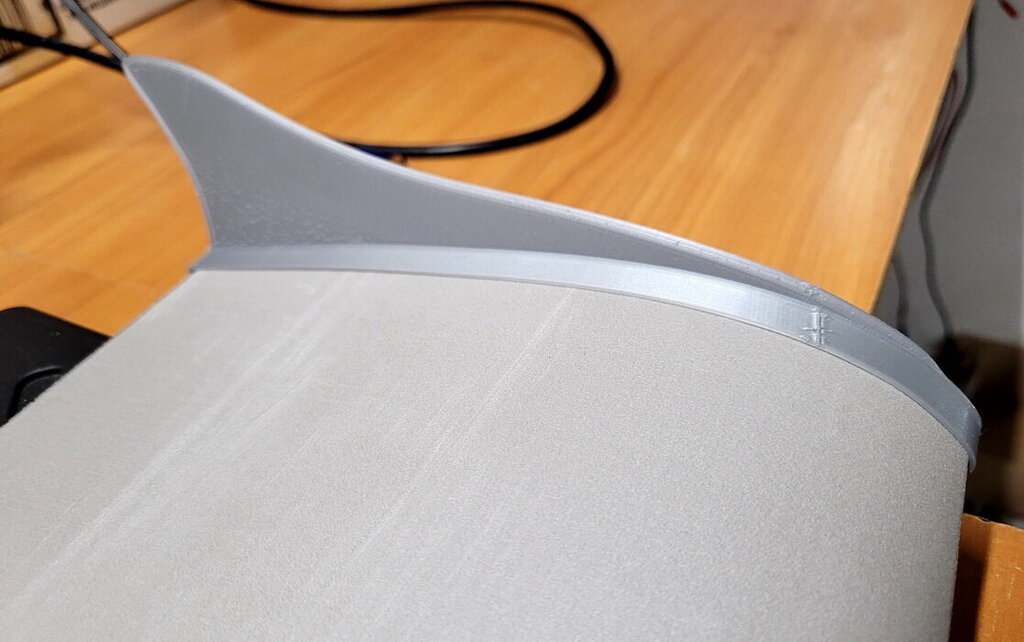

Największym problemem okazało się zaprojektować winglety. Mają zabezpieczać końcówkę skrzydła (XPS )przed urazami. Udało się stworzyć tylko coś takiego:







[RobRoy]

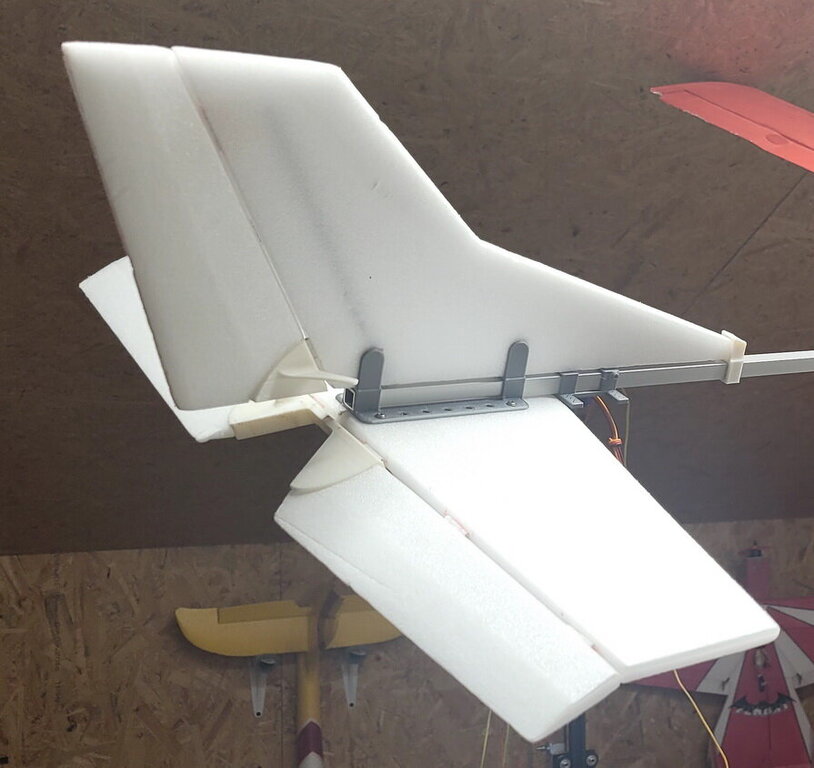

Stateczniki zrobione z XPS Dial gr. 9 mm, poziomy usztywniłem jeszcze płaskownikiem węglowym 6x0,5 , stat pionowy za kręgosłup ma szaszłyk 3mm.





Następnie zostały oklejone taśmą pakową .

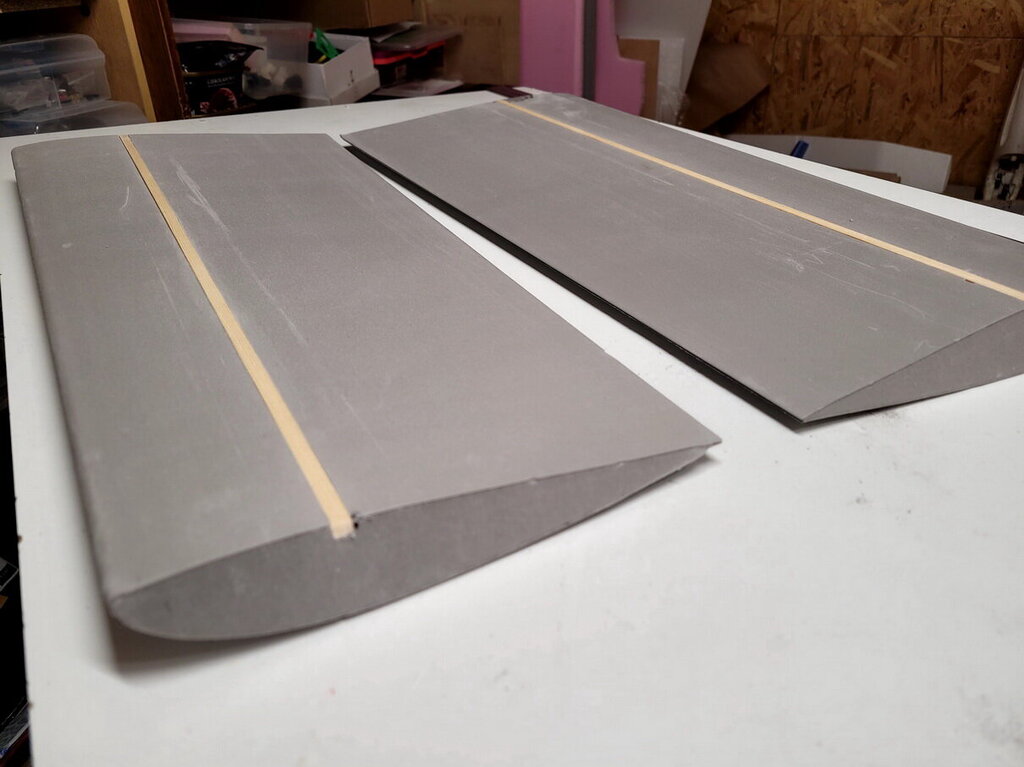

Skrzydła wycięte z XPS-u zostały wzmocnione tylko jednym dolnym dźwigarem sosnowym 6x3.





Następnie oklejone papierem pakowym na wikol i pomalowane lakierem akrlowym za pomocą wałka.

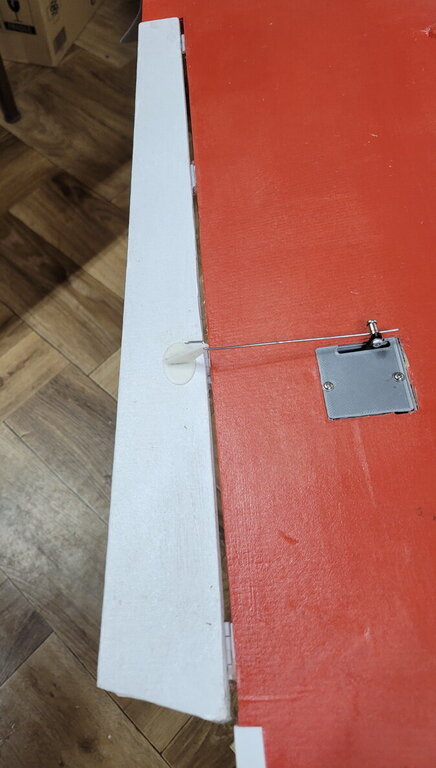

Lotki zrobione z odciętych części skrzydła, bez wzmocnienia , zamontowane na 4 zawiasach.

Serwa montowałem w drukowanych gniazdach, w takiej odległości od środka skrzydła żeby wystające końcówki przewodów w środku skrzydła  miały po ok 5 cm , co pozwoli podpiąć je do nadajnika bez przedłużania.

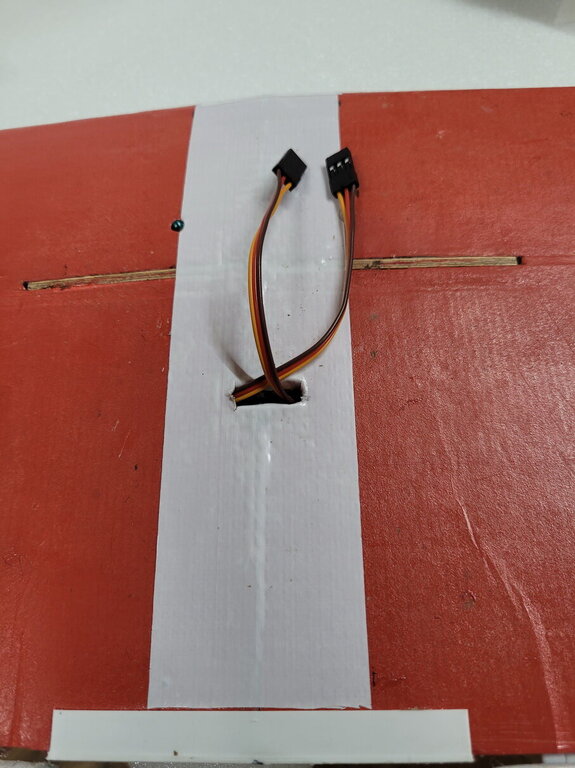

Ponieważ skrzydło jest dosyć grube ( 13%) wywierciłem otwory ok 10 mm  w środku skrzydła do gniazd serw na przewody , tak żeby przy wymianie można było przecisnąć swobodnie wtyczkę serwa i wyciągnąć je z gniazda.

Po sklejeniu skrzydeł na styk, wzmocniłem połączenie dźwigarkiem 10x3 ze sklejki wklejonym obok dzwigarów sosnowych , po ok 80 mm w każdą stronę.

Na tym dźwigarze ustalilem wstępnie SC ( ok 80 mm od krawędzi natarcia mierząc w środku skrzydła)

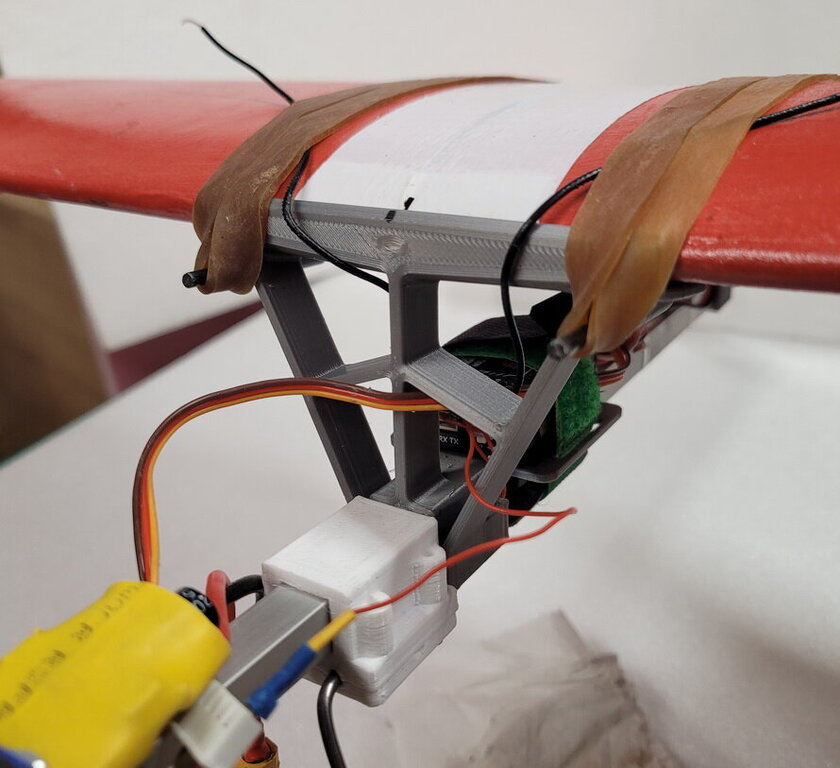

Skrzydła montowane są do podstawy za pomocą gumy. Kołki montażowe nie wychodzą w bok tylko wzdłuż osi kadłuba



Ostatecznie wyszło coś takiego:





[RobRoy]



Ciężar modelu do lotu -950 g, (36 g dcm2)



W pierwszy możliwy termin Ritz wzbił się w powietrze ...







kolejne loty:







SC wyliczone programem Win Schwer  - 72 - 90 od krawędzi natarcia w środku skrzydła. Wyważyłem  na 80 mm co pozwoliło na bezpieczne sterowanie modelem już w pierwszym locie.

Do ustawieni są jeszcze max wychylenia sterów i expo , bo brakuje mi płynności sterowania zwłaszcza przy podchodzeniu do lądowania.

Model ładnie idzie pod watr , chyba  przez to że nie ma kadłuba i stawia mały opór. Z tego też powodu widoczność jego jest  mniejsza niż modelu z kadłubem.



Dalsze loty i regulacja modelu odbędą się w bardziej sprzyjających warunkach.

Ocenę modelu pozostawiam obserwującym.



[RobRoy]

Dobrą relację  trudniej zrobić niż dobry model. Zdjęcia robiłem sporadycznie i wyrywkowo.

Model jest prosty, łatwy ... jeżeli ma się dostęp do drukarki 3D i plotera (wycinarki).

Budowa sprowadza się do zrobienia skrzydeł i stateczników - reszta gotowe elementy, wydruki.

Zaletą jest to że można zamontować ....każde skrzydło ( prawie ) o rozpiętości 1200-1800.

Czasem  takie gdzieś się plątają po rozbitym modelu. Skrzydło nie musi być z XPS ,może być każdej konstrukcji.

Myślę że jest to dobra platforma do testowanie układu skrzydło  stateczniki.

Nie chcę zaśmiecać serwera, ale jeżeli ktoś chciałby zbudować i pobawić się tym modelem , mogę udostępnić rysunki i pliki *.stl.,  a nawet wydrukować kilka kompletów.





[RobRoy]

Po serii lotów  w których próbowałem różnych ustawień - na własne życzenie ... uszkodziłem mocno skrzydło. Początkowo zostało przeznaczone do kasacji, ale .... spróbowałem naprawić. Wyszło całkiem dobrze, nie widać różnicy podczas lotu w zachowaniu modelu.

Z powodu mocnego porywistego wiatru ( ponad 20 m/s) model przewracało i nie było szans na start z ziemi mimo to powtórnie oblatałem model Przy SC = 80 mm.



Ritz waży 950 g ...  ale się wiatru nie boi. Nie kręcę akrobacji, raczej starałem się latać płynnie albo utrzymać go pod wiatr i szybować. Myślę że przy mocniejszym silniku spokojne będzie można zrobić podstawowe figury ...

A to migawki z jednego z lotów:







[TwinB]

Jozef musze przyznać ze ładne to to nie jest, ale podziwiam twój rozwój umiejętności w zakresie rysowania 3d i projektowania

Wiec podoba mi sie oby tak dalej

[RobRoy]

59 minut temu, TwinB napisał:

Jozef musze przyznać ze ładne to to nie jest



Taki brzydki że aż ... piękny ... 😉
