Program do wycinania rdzeni skrzydła frezarką cnc


mar_io
 Share

Recommended Posts

Witajcie,



chciałbym Was zapytać czy ktoś z Was używa może z powodzeniem jakiegoś programu, w którym można wycinać rdzenie skrzydła z np. Xpsu frezarką cnc przy użyciu frezu? Nie chodzi mi tutaj o gorący drut. Wiem że ma to ograniczenia jeśli chodzi o profile ale kiedyś widziałem takie program tylko ze nie jestem w stanie go teraz znaleźć. Ewentualnie jeśli nie ma gotowego programu to w jaki sposób wrzucanie taki plik z gotowym profilem skrzydła pod frezarkę cnc (np przez fusiona?)

Link to comment
Share on other sites

4 godziny temu, robert.pilot napisał:

konwertuję na DXF (akurat pracuję na FreeCAD), otwieram w FreeCad i dalej edytuję.

To zapewne tworzy krzywą złożoną.

Robisz z tego pollinię?,  jeśli tak to w jaki sposób ?.

  • Dzięki 1
Link to comment
Share on other sites

Link to comment
Share on other sites

W dniu 2.04.2024 o 18:10, robert.pilot napisał:

DXF otwieram w FreeCad i edytuję w szkicowniku, jak to zrobić?

Ten tutorial znam, ale nie wyjaśnia on tego o co mi chodzi.

Po skonwertowaniu na DXF i otwarciu w szkicowniku uzyskujemy tkzw. "krzywą złożoną".

Składa się ona często z kilkuset krótkich odcinków, trudno jest wtedy o przekształcenia szkicu.

Link to comment
Share on other sites

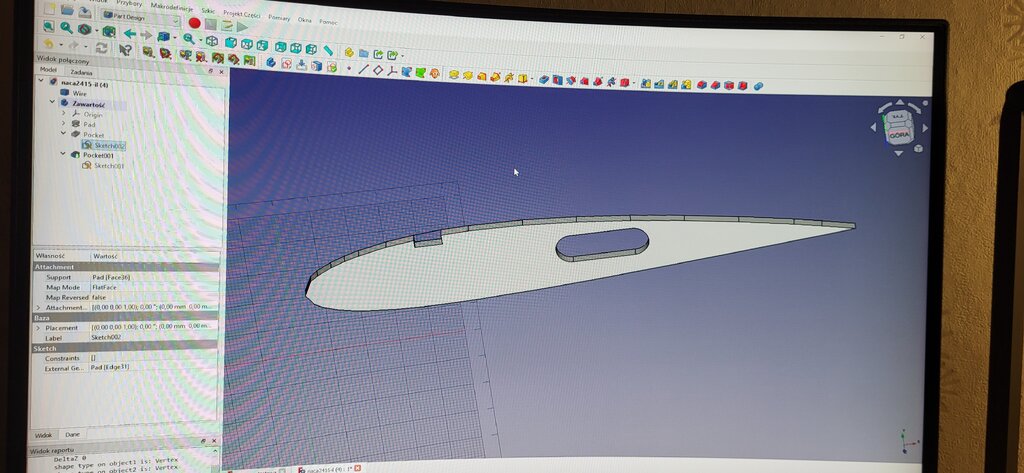

W programie FeeCad, nie mam problemów z edycją szkicu, tzn. mogę bez problemu zrobić otwory, rowki czy usunąć kawałek, jeżeli chodzi o edycję kształtu żebra, to nie robiłem tego, ponieważ odpowiedni profil i długość cięciwy wygenerowałem sobie wcześniej w airfoil.

Edit

Sprawdziłem, mogę edytować każdą linię, mogę usunąć, dodać...

20240403_220321.thumb.jpg.7bd549a186761ab6ae8c757f03aba5d4.jpg20240403_213722.thumb.jpg.4af388dc0b28b4c0b755c62c24032edf.jpg

Link to comment
Share on other sites

20 godzin temu, micro napisał:

Ten tutorial znam, ale nie wyjaśnia on tego o co mi chodzi.

Po skonwertowaniu na DXF i otwarciu w szkicowniku uzyskujemy tkzw. "krzywą złożoną".

Składa się ona często z kilkuset krótkich odcinków, trudno jest wtedy o przekształcenia szkicu.

Można inaczej. Mając współrzędne profilu można na ich podstawie wygenerować (splain, polilinię) ręcznie lub z automatu - to zależy od programu czy umożliwia generowanie auto krzywej ze współrzędnych.

Najlepiej generować oddzielnie górę i spód profilu, a "nosek dorobić" ręcznie.

  • Upvote 2
