BartekSta

W międzyczasie szlifowania powstaje dziobnica. Gięta na mokro i klejona warstwami. Pierwsza listwa ułożona na szablonie. Wysłane z telefonu.

Tak jak pisząc na samym początku, nie stresuję się aby wykonać model w jakimś czasie, więc i postępy nie są oszołamiające, obecnie szlifuje kadłub, oraz nakleiłem nazwijmy to "stepką". Teraz jednocześnie ze szlifowaniem chcę wykonać z listwy sosnowej element zaznaczony na czerwono "dziobnica": Nie podjąłem jeszcze decyzji czy powinienem go laminować wraz z całym kadłubem czy dopiero potem kleić do zalaminowanego już kadłuba, moje wątpliwości biorą się stąd, że fragment tego elementu jest widoczny nad pokładem w kolorze drewna. Skłaniam się do oblaminowania do poziomu pokładu. A tutaj naniesiona tylnica wykonana przez Andrzeja na stan obecny: Drobne szlify w poszyciu i będzie gitara, tylko burty wychodzą troszkę węziej niż u mnie, ale do burt jeszcze nie doszedłem. Przede mną szlifowanie łuków wewnętrznych, twardym kwadratowym klockiem nie przejdzie, jutro muszę się wyposażyć w gąbkę ścierną 100.

Andrzeju, dziękuję, już drukuję i przykładam do modelu celem sprawdzenia

Ewidentnie jest to zlepek, kadłub to jedno a drugie to odwrotnie nałożona nadbudówka

ale to jest moim zdaniem przed remontem, zdjęcia które ja wysyłam są po remoncie, czyli stan obecny.

Jak możesz zrobić pawęż był bym wdzięczny, jeżeli dało by zrobić tak aby zostawić linie pomocnicze (o ile takie będą) to było by super, następnym razem już sam ogarnę temat. Linie delikatnie nagnij, robiąc poszycie głowiłem się nad tym i doszedłem do wniosku, że to nie jest duże ugięcie i dałem tam grubiej poszycia aby można to wyprowadzić już samym poszyciem. Teraz chcę sobie pawęż odrysować na tym co mam i doprowadzić do wymaganego kształtu.

Andrzeju, tak to było na szybko telefonem jako grafiki poglądowe, w pracy nad modelem opieram się głównie na załączonej do posta teraz dokumentacji. Z projektu nie wynika mi również aby pawęż miała w dole kształt jak na zdjęciu (na czerwono wyolbrzymiony kształt w celu uzmysłowienia o co mi chodzi) czyli nazwijmy go "kształtem otwartej książki". Czy to jest złudzenie wynikające z fotografii czy jest to po prostu drobna rozbieżność między projektem a rzeczywistością? GZ-PR-0120-1 Linie teoretyczne.pdf

Pytanie z natury rysunkowych, jak posiadając rzuty : narysować właściwy kształt pawęży rufowej ? Jakiś link do technik kreślarskich?

Przyznaję, że lektura bardzo ciekawa. Czego nie rozumiem z oryginału, wyczytam w wydaniu polskim, które mam zamiar zakupić Tymczasem wracam do Zaruskiego

A odnośnie projektowania to jaką literaturę z tego zakresu polecasz? może też bym jakiegoś NSS-a popełnił, ale narysować to małe miki, trzeba to jeszcze policzyć

Mam rodzinę w Czarnej Białostockiej, mój tata z tamtąd pochodzi. Coś czuję że w międzyczasie będę musiał popełnić jakieś mini ;-) i przy okazji wpaść na regaty. W Czarnej jest chyba spory zalew. Wysłane z telefonu.

Andrzeju, masz rozrysowany podział na klepki i z balsy docinasz już wg rysunku, czy docinasz klepki "na żywioł" ?

widziałem tą relację, waga 440g bez malowania i odbiornika, ratuje sytuację , że jest wielośilnikowiec. Zastanawiam się, czy jest możliwość wykonania w tej formie (pełny kadłub) takiego grubaska jak i-16 i zmieścić się w limicie. Chciał bym jednak nie poddać się i osiągnąć cel, I-16 Rata ESA z podkładów. Posiadam podkład 3mm, jak to widzicie?

Niestety, konstruktor lichy upolowałem kreta Po wniesieniu się na ok 4m zwalił się na lewe skrzydło, łamiąc je i maskę silnika. Co ciekawe klej poliuretanowy, którym były sklejane płyty na skrzydło wewnątrz skrzydła jeszcze był "świeży". Chyb jednak na początek pójdzie I-16 z zestawu z EPP . Swoją drogą, jest gdzieś dostępna relacja wykonania modelu ESA z depronu, rozumiem że taki samolot nie ma szans z EPP, ale powstają takie?

1 - oczywiście, tak wyszło 2 - posiadam 1350mAh 3S ale na tym 1550 zawsze to trochę dłużej polatam 3 - założenie miałem takie, że buduję z czego mam, skończyłem budowę domu, miałem swój lepszy jakościowo podkład pod panele, a dodatkowo do paneli dostałem w gratisie dużą ilość Model powstawał z założeniem spełniania wymagań ESA, jednak z powodu, że tył wyszedł ciężki a przód jest tutaj dość krótki, trzeba było dołożyć ołowiu a bez niego było już na granicy... Jak poleci będę doskonalił warsztat, ja się raczej nie zrażam a uczę na błędach.

Pakiet mam 3s, chodziło mi o weryfikację dobranego napędu. Jeżeli napęd jest ok, to po oblocie wyjdzie czy konstruktor czy pilot jest do bani. :-D Wysłane z telefonu.

W ramach odskoczni od budowy Generała Zaruskiego, postanowiłem sklecić coś na "szybko" Wyszło troszkę za ciężko ok 500g stąd "ESA?" tak wyglądały początki: tak w trakcie: tutaj skrzydła deskowate, a może raczej "profil na oko" tak pomalowany: W chwili obecnej zrezygnowałem ze skrzydeł jakie "popełniłem" na rzecz tych z projektu (profil KFM). Polikarpov i-16 SEMFF COMBAT PLANE tiled A4.pdf jak widać projekt był na bardzo uproszczoną formę, moja modyfikacja dotyczyła dodania poszycia. Mam taki osprzęt: - Silnik Surpass 2826/12 1350KV - 2-3S - 240W - aku LiPol 1550mAh - śmigła mam 2: - Gefman EP-8060 (8x6) - ABC-Power 8x4 <- stawiam na to bo do silnika podane jest max 8x3,8 Teraz pytanie do szanownego grona, czy zakładając, że sama konstrukcja samolotu nie jest skopana na tyle, że lot będzie nie realny, to czy z tym osprzętem to poleci? Nie zależy mi na wyczynowych prędkościach, wolał bym wolniej a dłużej

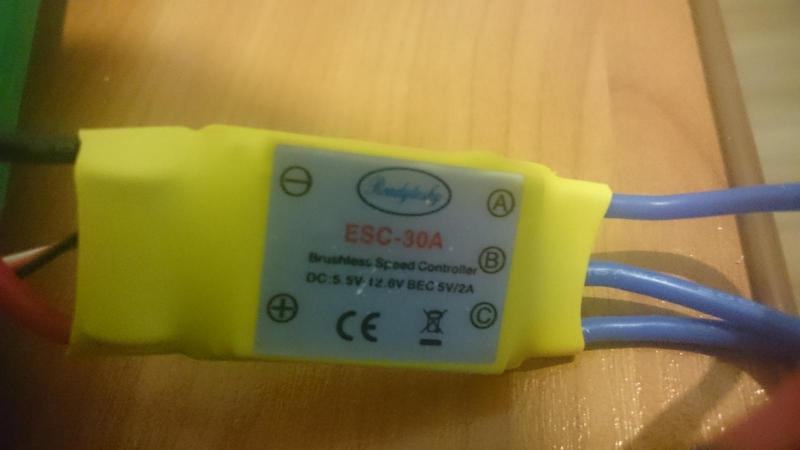

Dobra, widzę, że jeszcze muszę wytłumaczyć zawiłość sytuacji Wszedłem tu: http://abc-rc.pl/esc-abc-power-air-30a-bec-2a-prosty-regulator kupiłem. Dostałem to: Wygląda tak samo? Prawie, zamiast niebieskiego Hobbypower u mnie jest Readytosky. Nie ważne, właściwie te same parametry, regulator zostaje. No to jeżeli kwestię zakupów mamy wyjaśnioną to idziemy dalej... Programowanie, instrukcja ze strony sklepu ma się ni jak do otrzyanego towaru, ta co teraz podesłałeś jest bliżej, tylko u mnie jest identycznie jak w instrukcji którą ja podlinkowałem, żebym nie był gołosłowny, mój regulator podczas piipczenia: https://goo.gl/photos/3oH2fum28cVxMYpN8 No ale żeby nie było, że czekam aż forum rozwiąże mi problem to chyba mi się udało... Co zauważyłem, jeżeli odpięcie zasilania było na kilka sekund, to po ponownym podpięciu przepustnica działała, jak na dłużej to nie działała. Zrobiłem tak, ustawiłem przepustnice, odłączyłem napięcie, podłączyłem ponownie, wszedłem w konfigurację, ustawiłem opcje wg. swoich potrzeb i wyszedłem jak instrukcja mów czyli po 2x długi beep - wajcha w dół. I tak jak by zapisało opcje wraz z ustawieniami przepustnicy, teraz po dłuższym odłączeniu napięcia przepustnica działa. Winnymi całego zamieszania są sklep który zrobił miszmasz z nazwą produktu, zdjęciem i instrukcją... a i właściwa instrukcja w temacie tej procedury milczy... chyba że mój egzemplarz tak ma Nie mniej jednak dziękuję wszystkim zaangażowanym za udział i chęć pomocy, pewnie już myśleliście, że za dużo przy piątku wypiłem i sam nie wiem co kupiłem co dostałem i co ja w ogóle chcę zrobić bardzo regionalna zapamiętam

Masz rację, źle zacząłem temat. Otóż, zakupiłem ESC ten: http://abc-rc.pl/esc-abc-power-air-30a-bec-2a-prosty-regulator przeczytałem instrukcję i przystąpiłem do programowania... Okazało się, że to co "pipczy" regulator ma się nijak do instrukcji ze strony sklepu. Na moim ESC napisane jest: Readytosky ESC 30A Poszukałem instrukcji, obejrzałem na youtube fiilmiki i sygnały dźwiękowe pasują mi do instrukcji http://i.stack.imgur.com/ZoOOz.jpg oraz filmu: I w zasadzie wszystko się zgadza, ustawienia mogę zmieniać, wiem co i jak, wiem jak wejść w opcję zmienić ustawienie, wyjść z programowania, wiem jak skalibrować zakres przepustnicy. Jedyne co to to, że po odpięciu zasilania muszę ponownie ustawiać zakres przepustnicy bo inaczej silnik nie reaguje na jej ruchy... Mam nadzieję, że teraz jest już jasne o co mi chodzi ? Jerzy, ja bym powiedział inaczej, instrukcja ze sklepu nijak się ma do regulatora Sklep ma w ofercie regulatory serii: ABC Power Air i do wszystkich jest podlinkowana ta sama instrukcja (regulatorów firmy Suppo) natomiast w zależności od prądu są różni producenci Ale to już jest poza tematem.

Zgadzam się, wajchę w górę daję przy zatwierdzeniu wartości opcji w ustawieniach, czyli: - wajcha w dół, wchodzę w opcję, wajcha w gorę zatwierdzam wartość, przy ustawieniu zakresu przepustnicy nic o tym nie ma, ale spróbuję.

Niestety nie, kalibracja opisana jest tak: włączyć radio, gaz w górę podłączyć ESC po beep-beep gaz w dół po 3xbeep (bateria ma 3 cele) będzie długi beep potwierdzający ustawienie dolnego zakresu gazu. Po tej operacji ESC wychodzi z programowania i ruszając wajchą gazu reaguje silnik.

Witam, to moje pierwsza styczność z programowaniem regulatora, stąd pytania. Posiadam regler taki: http://abc-rc.pl/esc-abc-power-air-30a-bec-2a-prosty-regulator#axzz4NuAJOdQJ znalazłem instrukcję: http://i.stack.imgur.com/ZoOOz.jpg która by się zgadzała "pipczeniem" jakie wydaje z siebie regler. I w sumie posiadając instrukcję to banał, jedyne co budzi moje wątpliwości to czy On pamięta ustawienia po rozłączeniu zasilania. Otóż gdy skalibruje skrajne położenia gazu wszystko działa do czasu odpięcia baterii, po jej odpięciu i podpięciu na nowo silnik nie reaguje na gaz, muszę skalibrować na nowo... normalne?

5,5kg jak na samą skorupę to chyba dość dużo, nawet o tych wymiarach. Patrząc na zdjęcia nie wiem co tam tyle waży. Ale ja jestem początkujący więc się nie znam :-D Wysłane z telefonu.

Zaczynam szlifować pokrycie papier 150 i jakoś idzie Pytanie czym potem szpachlować? jakaś gotowa szpachlówka czy wykonać samemu (przepis kucharski poproszę)? Szpachlujemy przed laminowaniem czy po? Tyle pytań a ja wracam do szlifowania

Dziękuję za wpis, fajnie jak czasami ktoś coś napisze, wiem wtedy że nie piszę tylko dla siebie Masz dobre oko, wdarło się załamanie kadłuba we wskazanym miejscu, jest niewielkie i do zniwelowania. Miałem na oku właśnie żywice z Havel tylko jeszcze nie wiem którą, ale chyba podstawową - LH 130 (HAVEL). Generalnie jestem nastawiony, że kadłub pozostanie drewniany zalaminowany, ale wszystko zależy jaka będzie jego waga jak z nim skończę. Za rysunki prowadzenia szotów i rozmieszczenia sprzętu był bym wdzięczny, chciałem zacząć kompletować osprzęt, aby nie wywalić potem kupy kasy na raz a obecnie nie mam nic więc dla Generała będzie kupowany cały nowy zestaw RC. A jak Twój Generał, brakuje mi miejsca gdzie mógł bym podejrzeć czyjąś pracę nad tym modelem.
