Opublikowano

Nie pozostało nic innego jak przykleić skrzydła, przeprowadzić kable serw, delikatnie zaszpachlować.



IMG_20251211_2146413212.thumb.jpg.f81b145b28f5f2397ee10d406408bc01.jpg IMG_20251212_0007058642.thumb.jpg.f68c4e8133fbd188b5c23ab82c8beea6.jpg IMG_20251213_002507966_HDR2.thumb.jpg.394ba8db79f878a6e283e9df22e094e2.jpg



Na końcach wkleiłem wzmocnienie z płaskownika węglowego by końcówka była sztywniejsza.

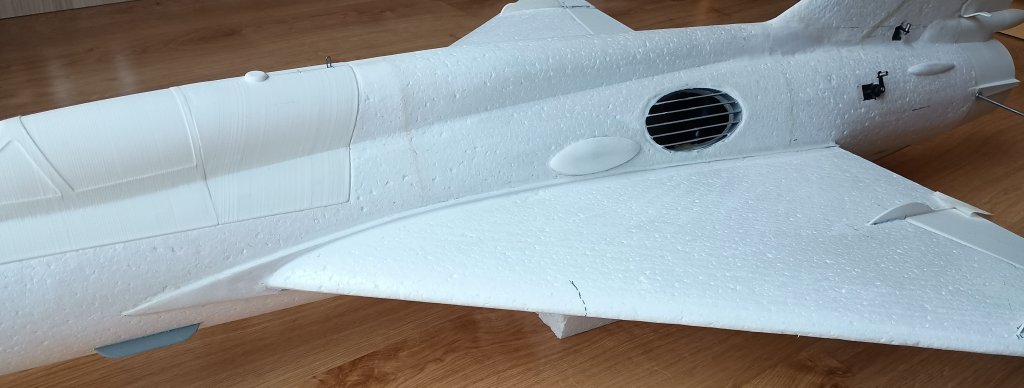

Trochę szpachlowania, wszyło całkiem nieźle.... i można pójść dalej.. czas na statecznik pionowy :)



IMG_20251215_2241559062.thumb.jpg.9caacdd037c559ff5b697a646bf5d4da.jpg IMG_20251215_2235390352.thumb.jpg.96bfd51299d06ab22d396fa49dd6d1ea.jpg



IMG_20251215_2235209342.thumb.jpg.732d435da3812dd7ed523ea83ace39d1.jpg IMG_20251215_2236070622.thumb.jpg.c89642b32d92e647bdd3c2668381d66b.jpg



Całkiem spora strzała..... ;)

  • Lubię to 2
  • 3 tygodnie później...
Opublikowano

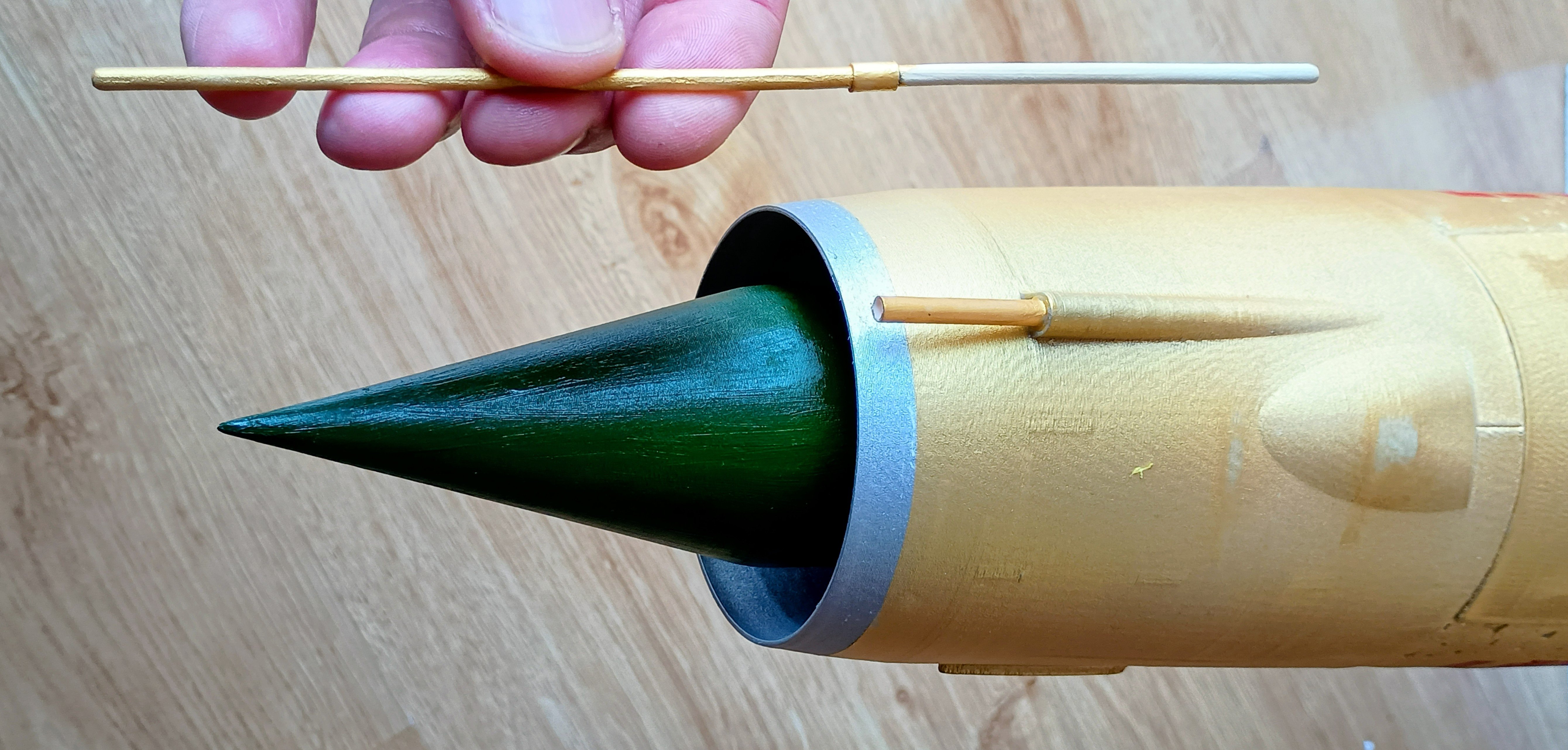

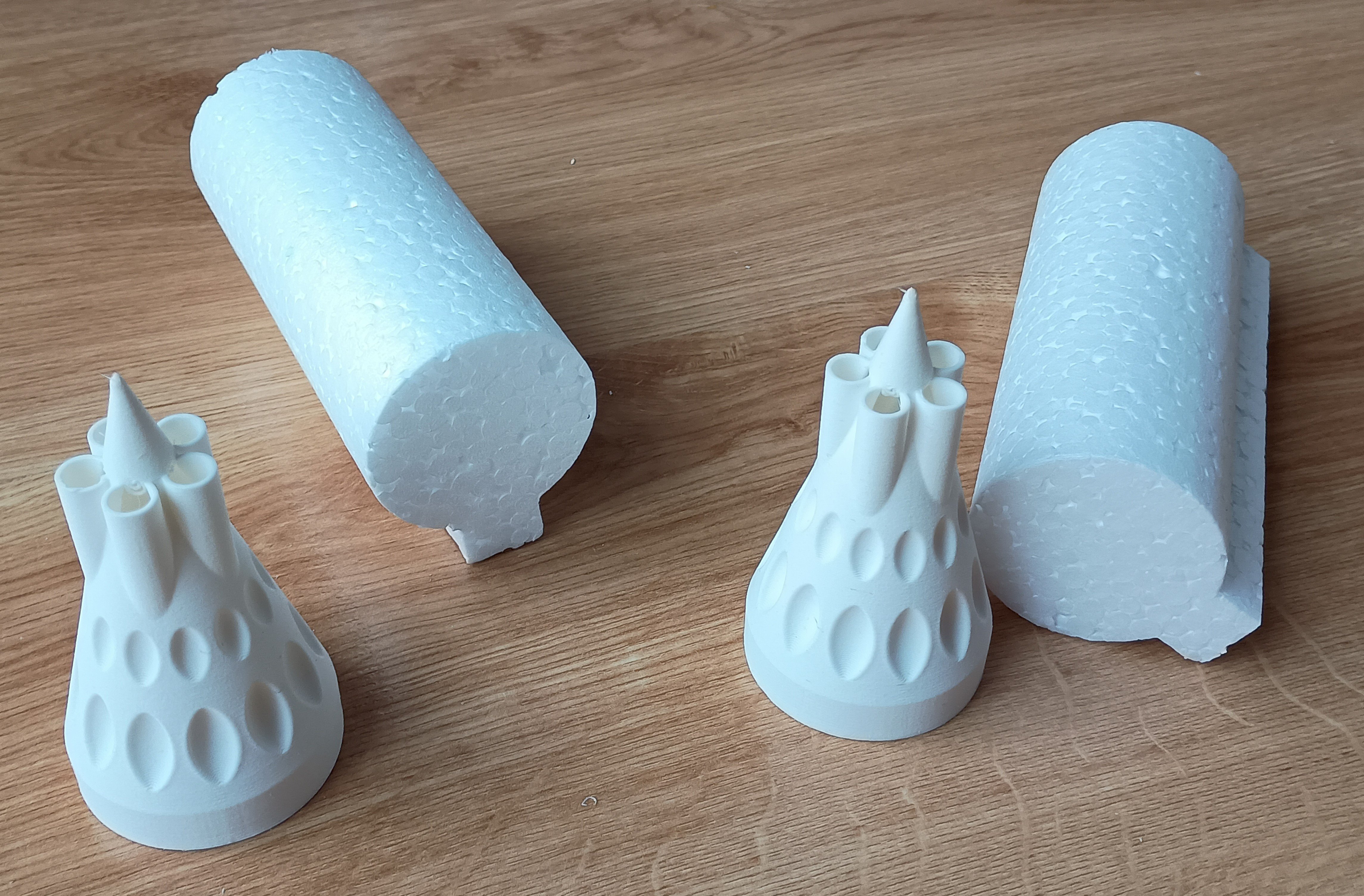

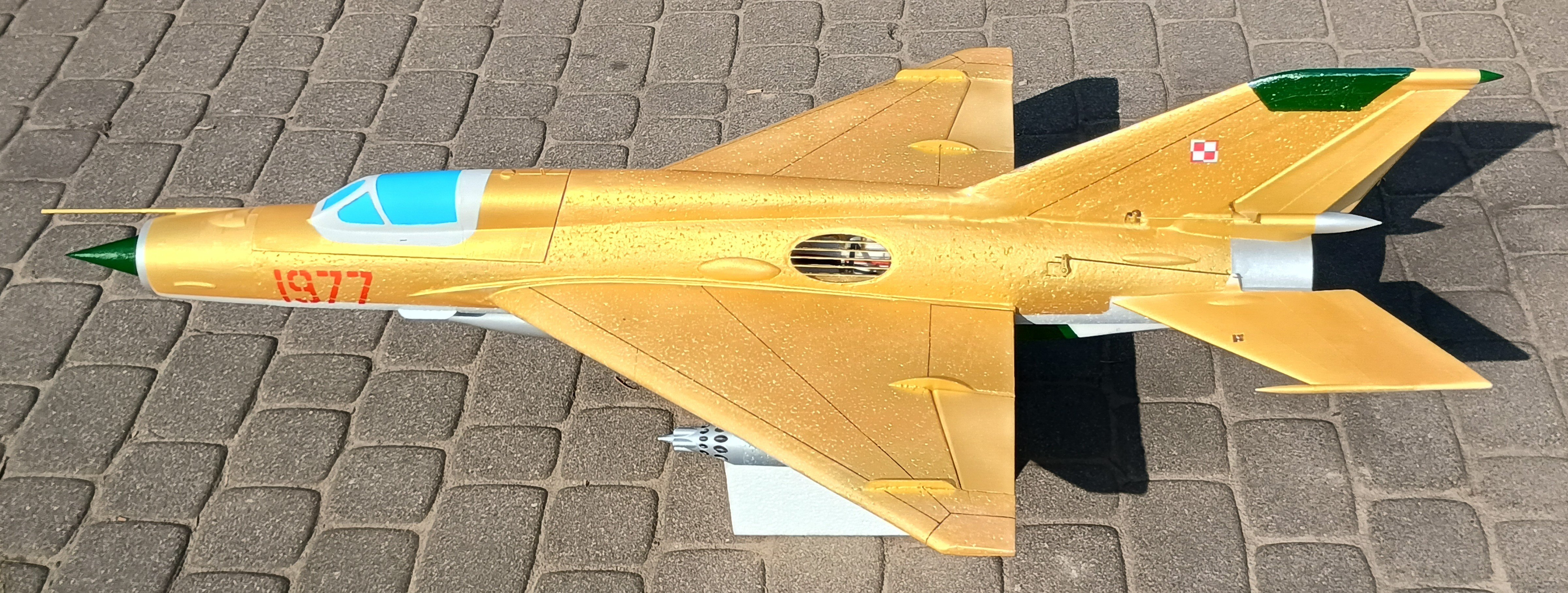

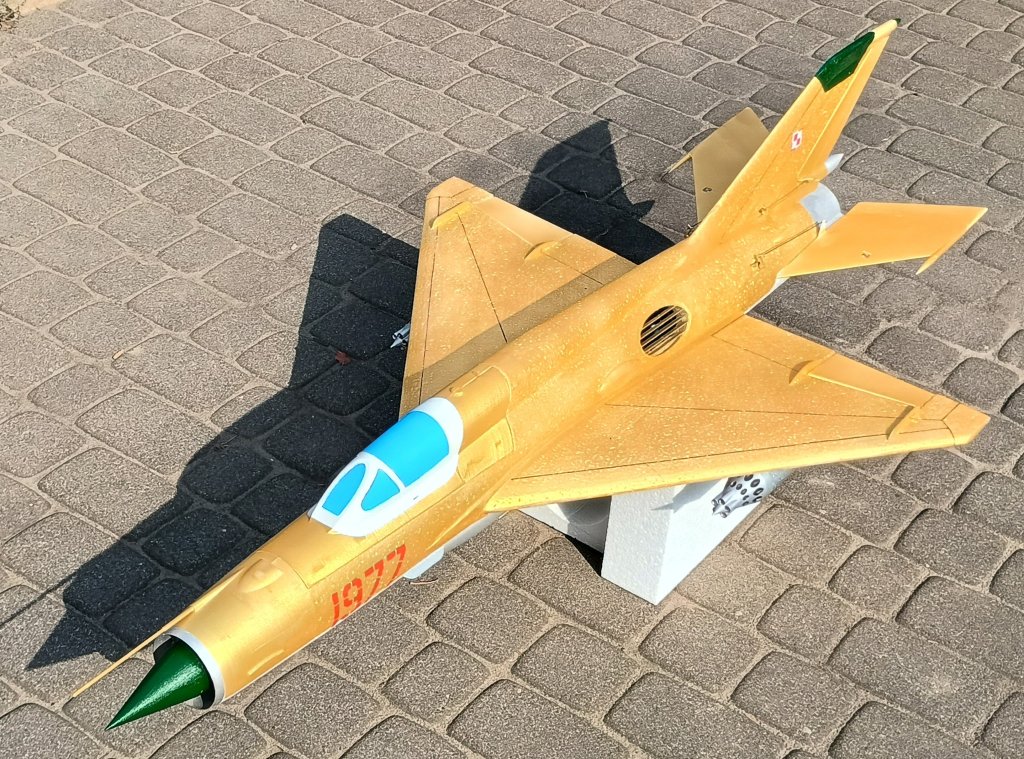

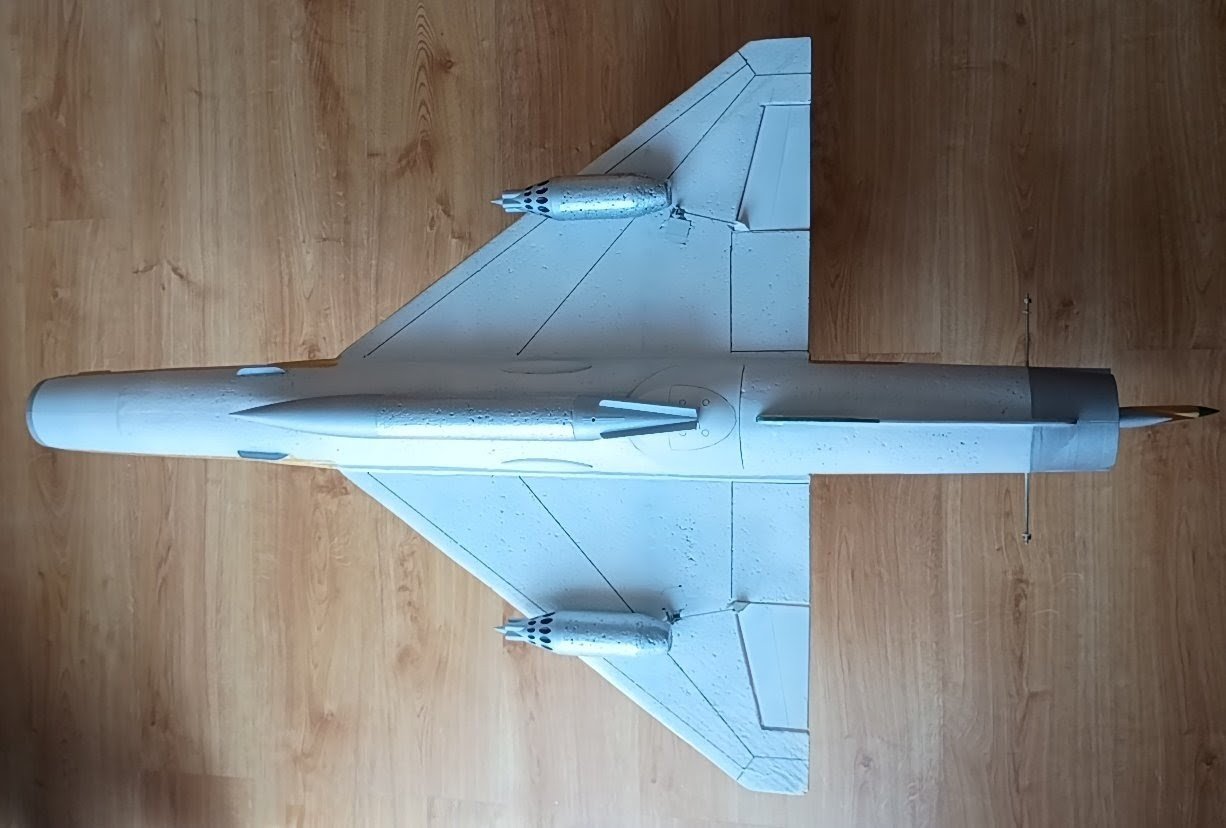

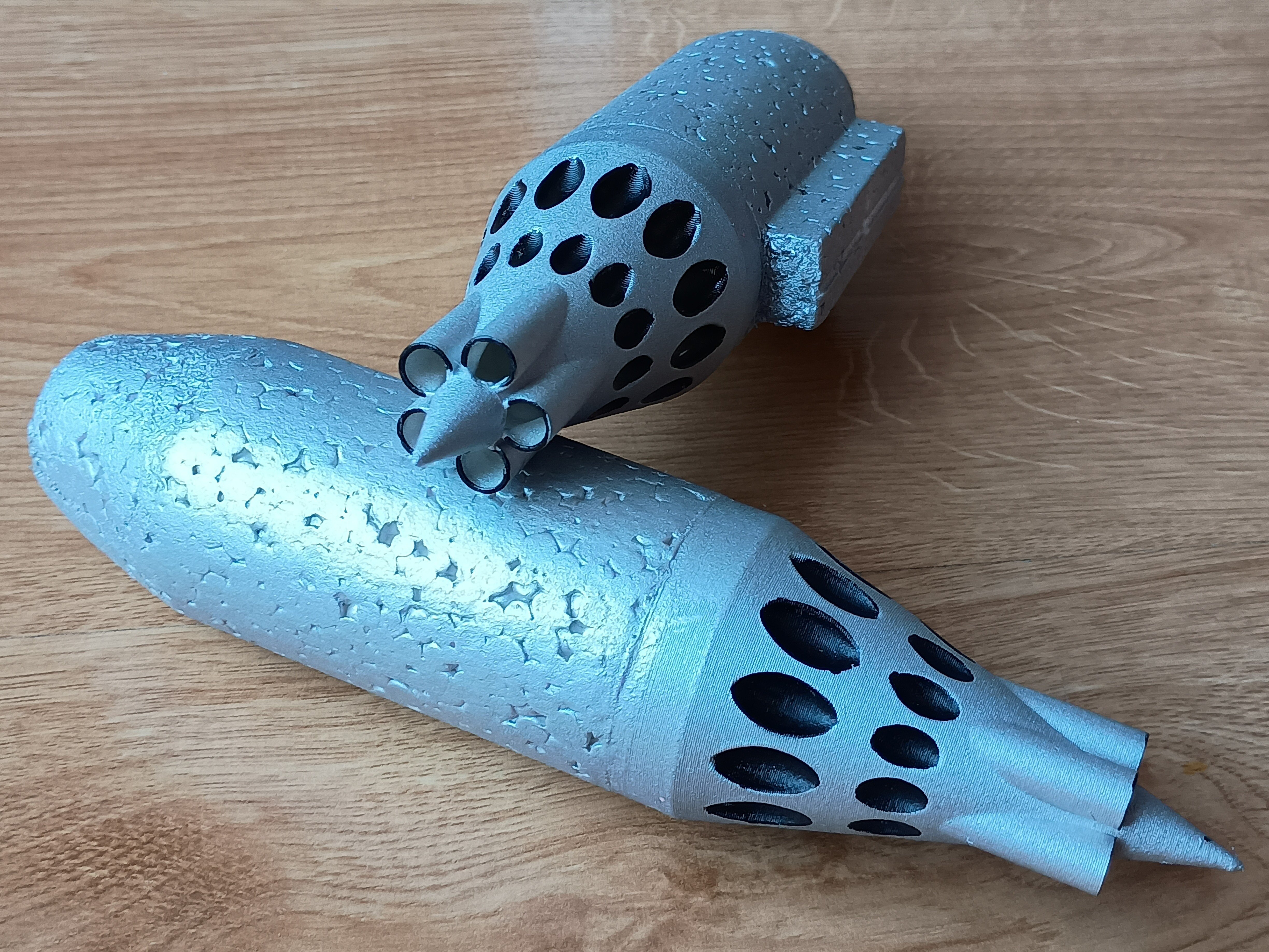

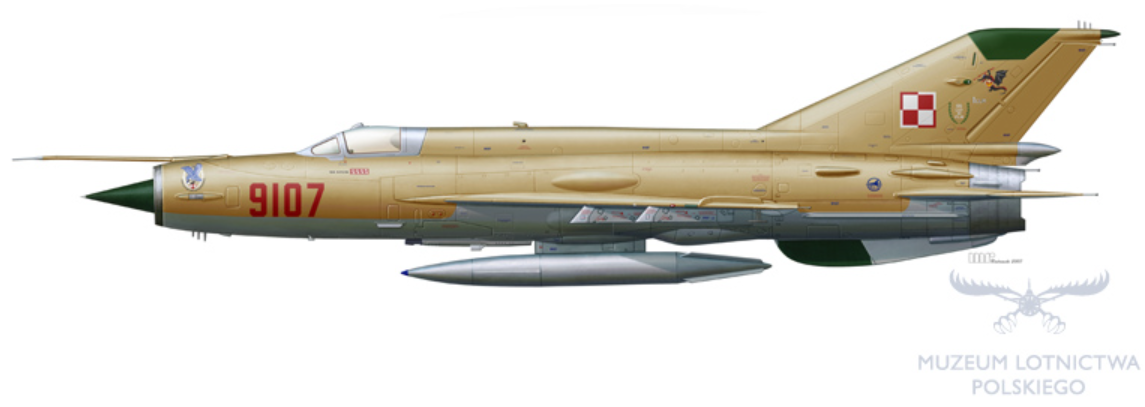

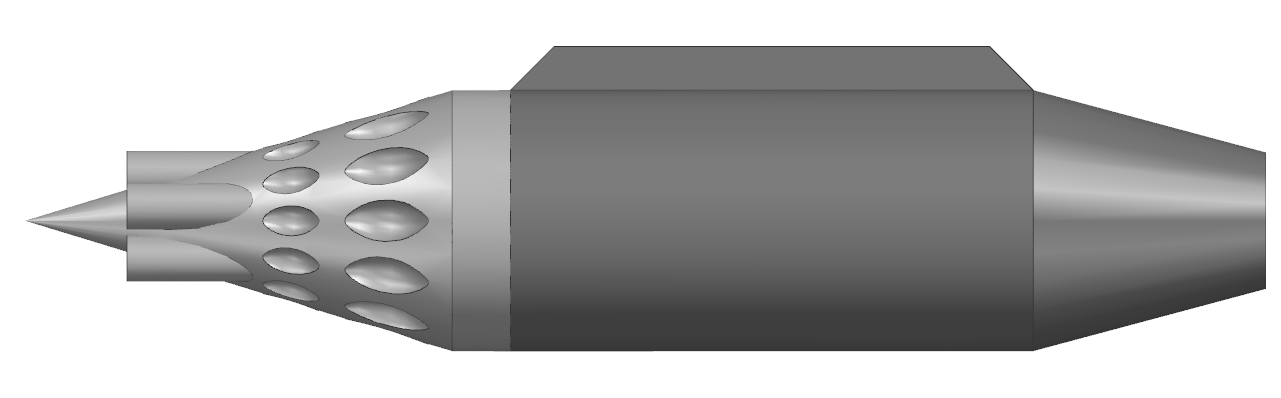

Troche czasu było i MIG dostał ogon.



Statecznik pionowy wyciąłem ze styropianu, cały główny profil. Z lenistwa ster kierunku będzie wydrukowany.

Podobnie szpic na szczycie steru kierunku.






Oś steru stanowi wklejona w górny szpic oś z drutu oraz dolny zaczep "L" wklejony w styropian. Ster ma wewnątrz kanał dla osi.



IMG_20251217_231148501_HDR2.thumb.jpg.d8b457e3c0f187b7ecc2f19741d5cf68.jpg IMG_20251217_231138415.thumb.jpg.214e002f404444188666d4673f6f4326.jpg



Nakładam ster na dolny zaczep i wklejam górny szpic... ster zamontowany.






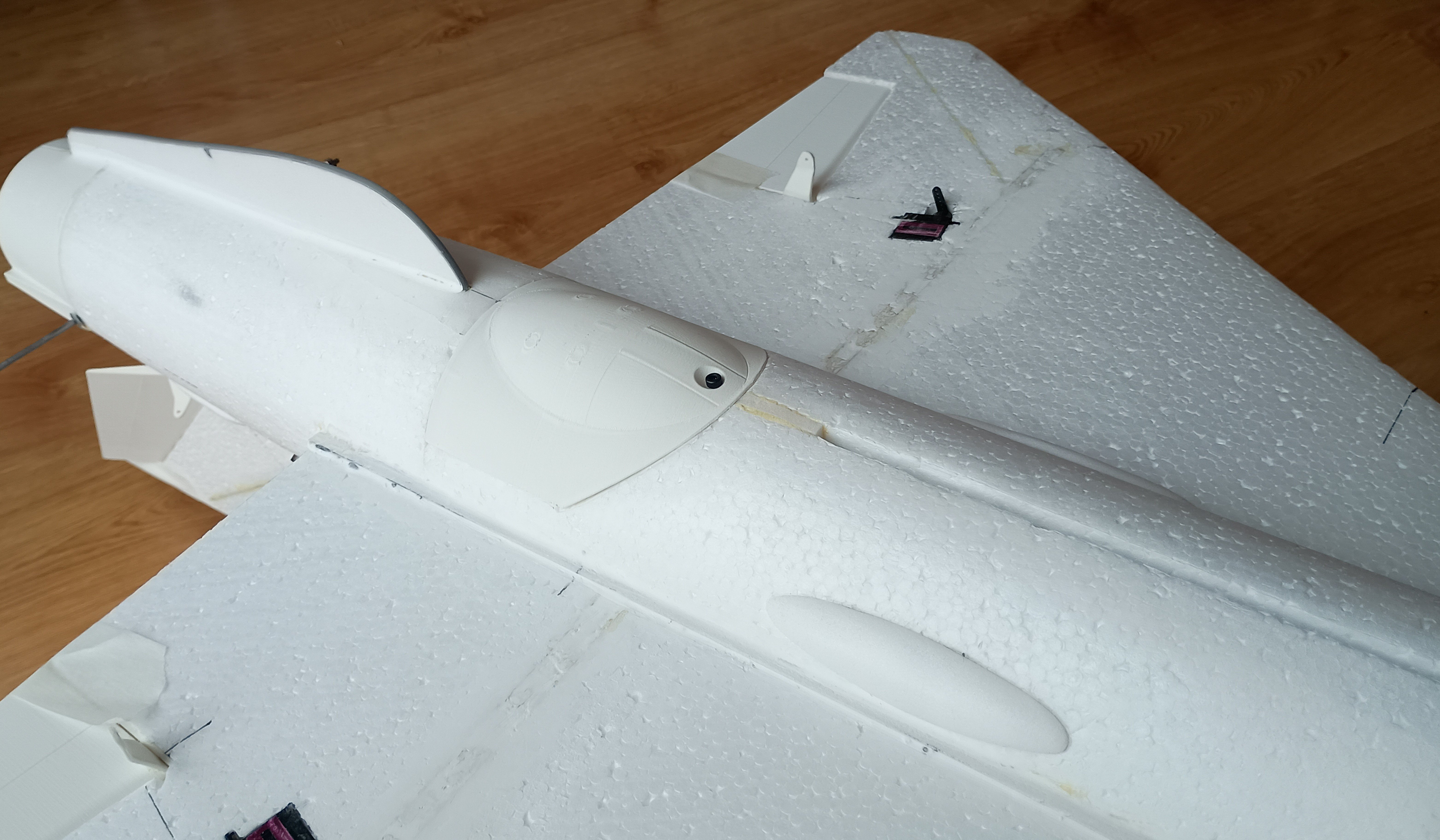

Potem to już z górki.... ster wklejam do kadłuba...






Troche szlifowania i szpachli by były ładniejsze przejścia przykadłubowe...






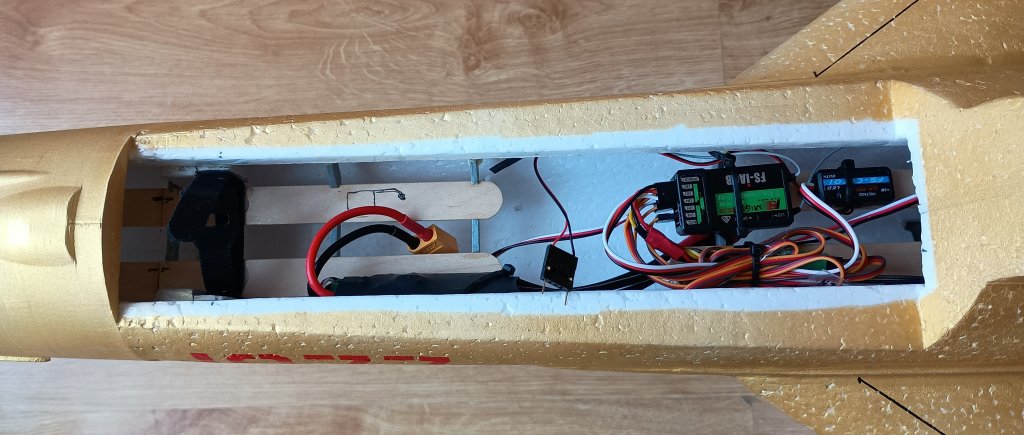

I można już wyciąć miejsce na serwo steru kierunku i  wkleić serwo...



IMG_20251230_150133501.thumb.jpg.539b7a6deaf525f0ab103471c6b6f223.jpg IMG_20251231_155601665.thumb.jpg.bb185035b07c40c61aea34a11be9a4c6.jpg



Ster był troszkę wiotki, więc po obu stronach wkleiłem płaskownik węglowy 4x0.5 i teraz jest sztywny :)

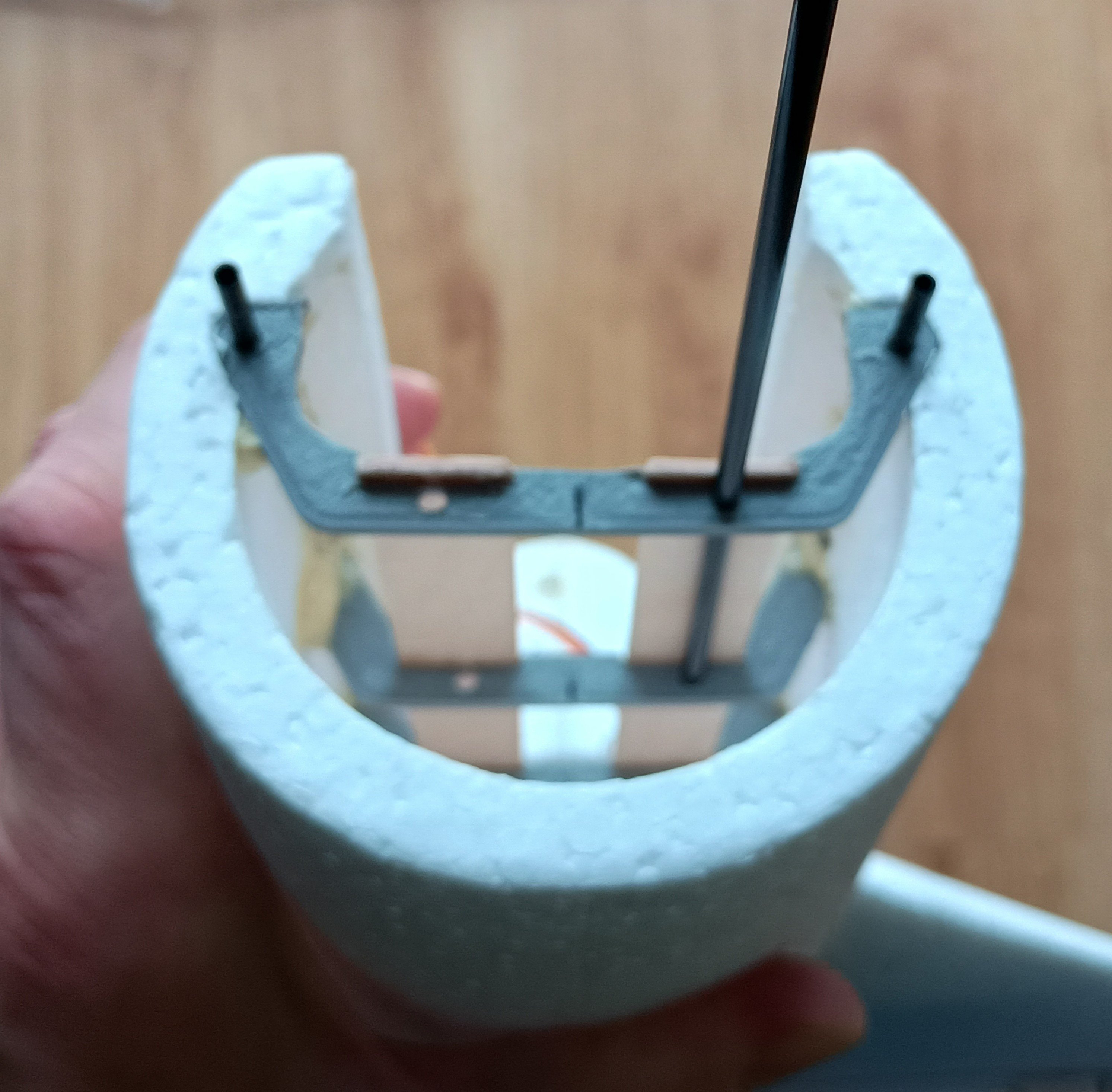

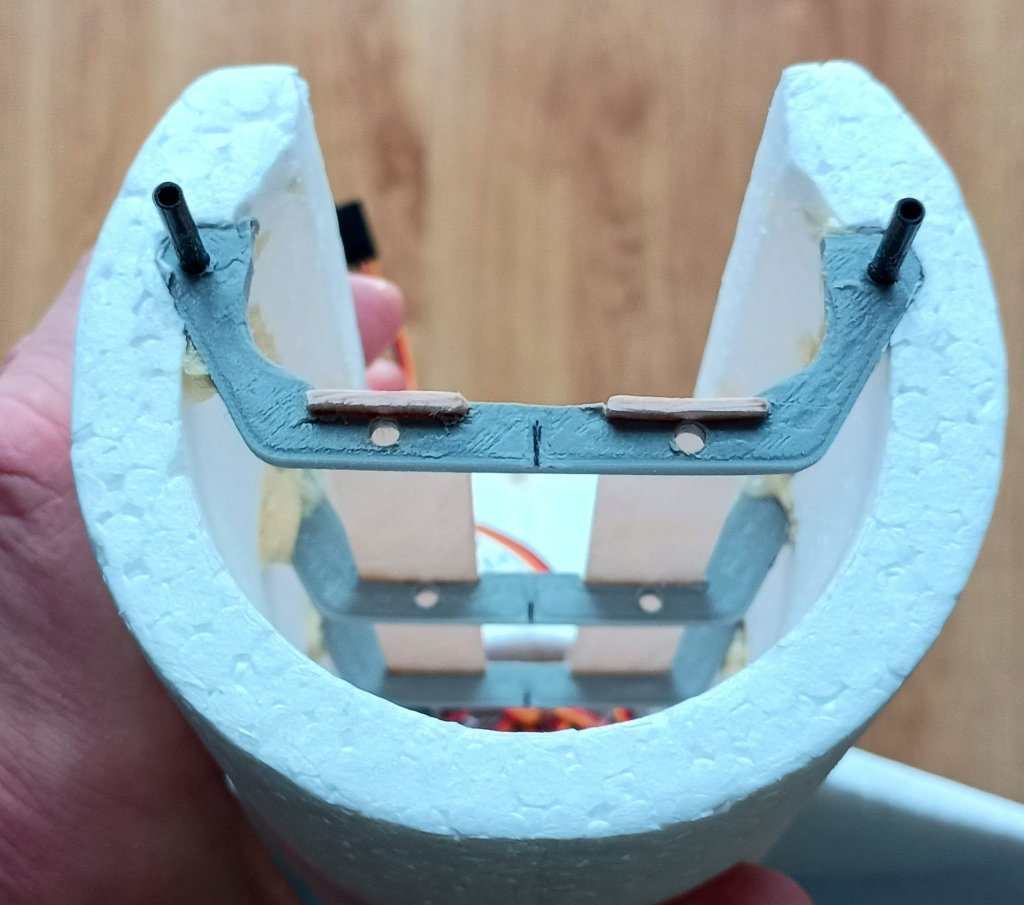

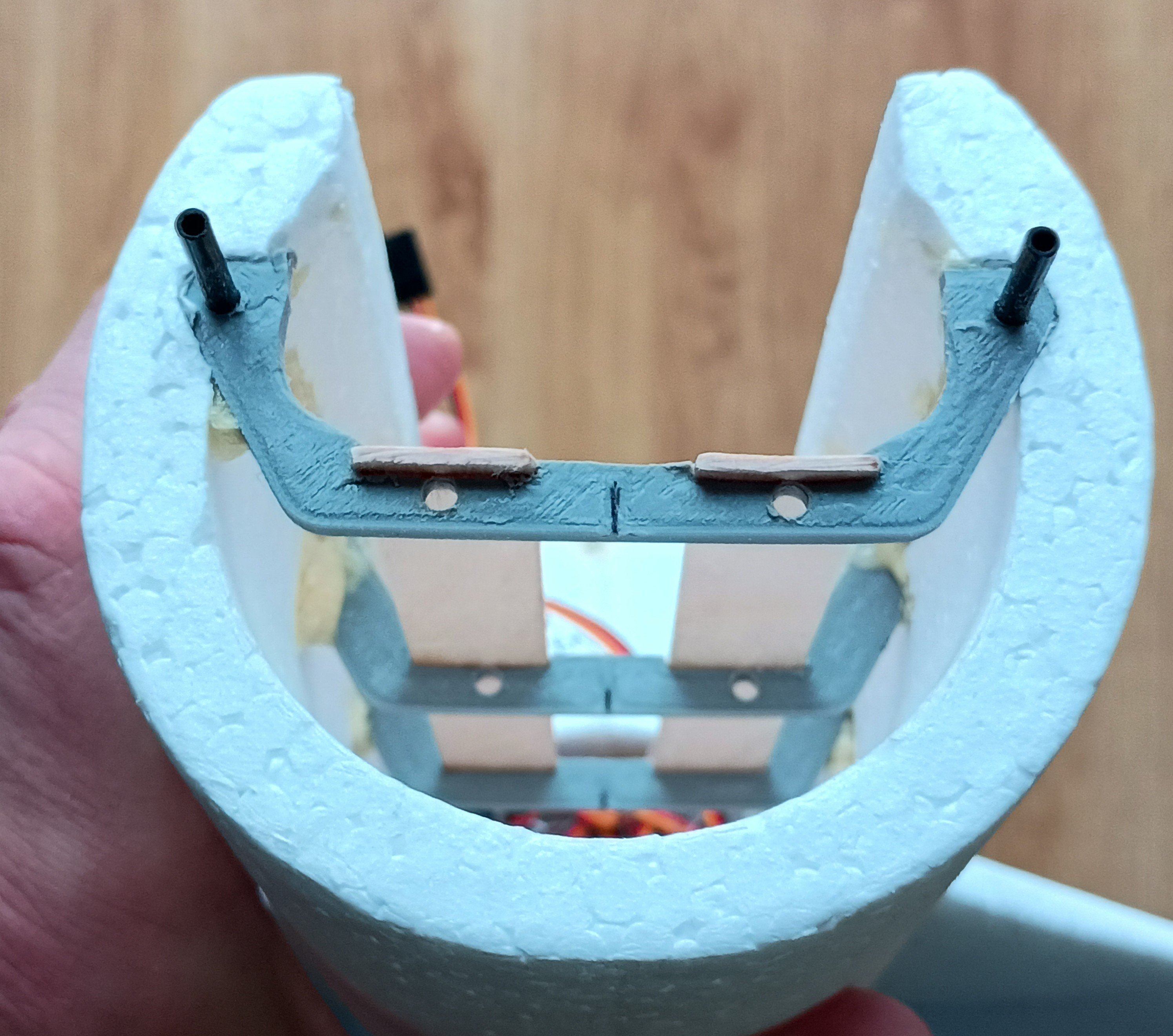

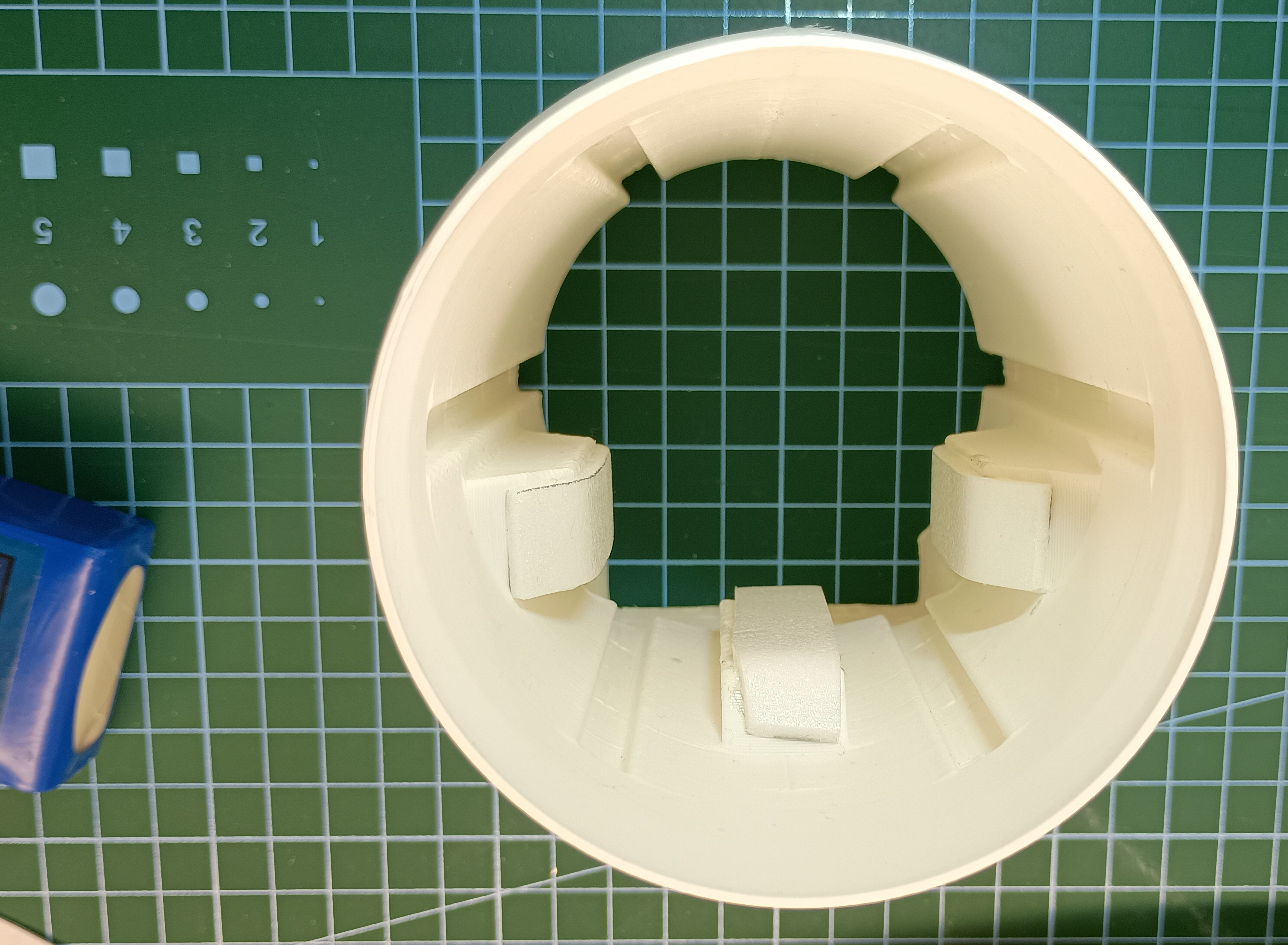

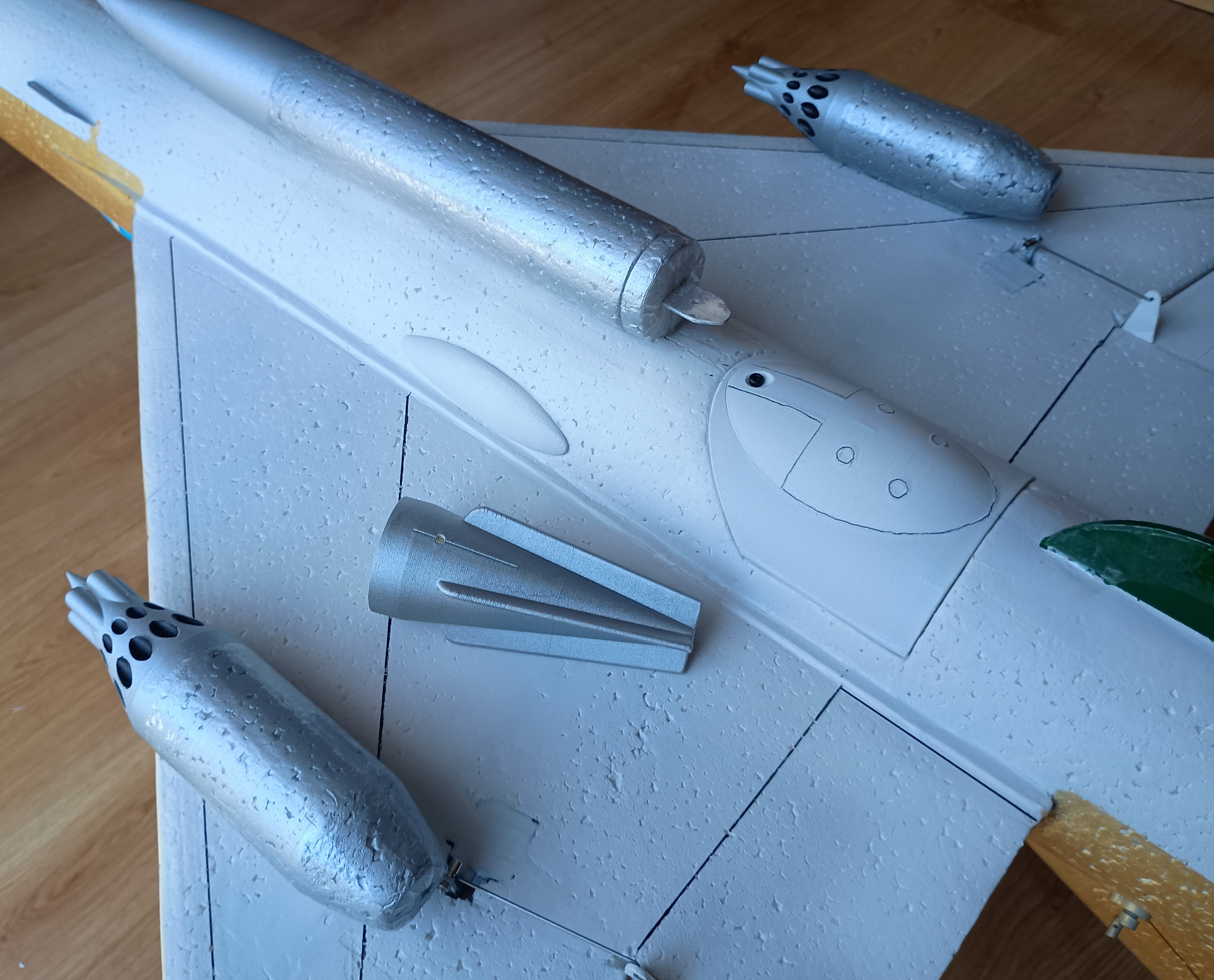

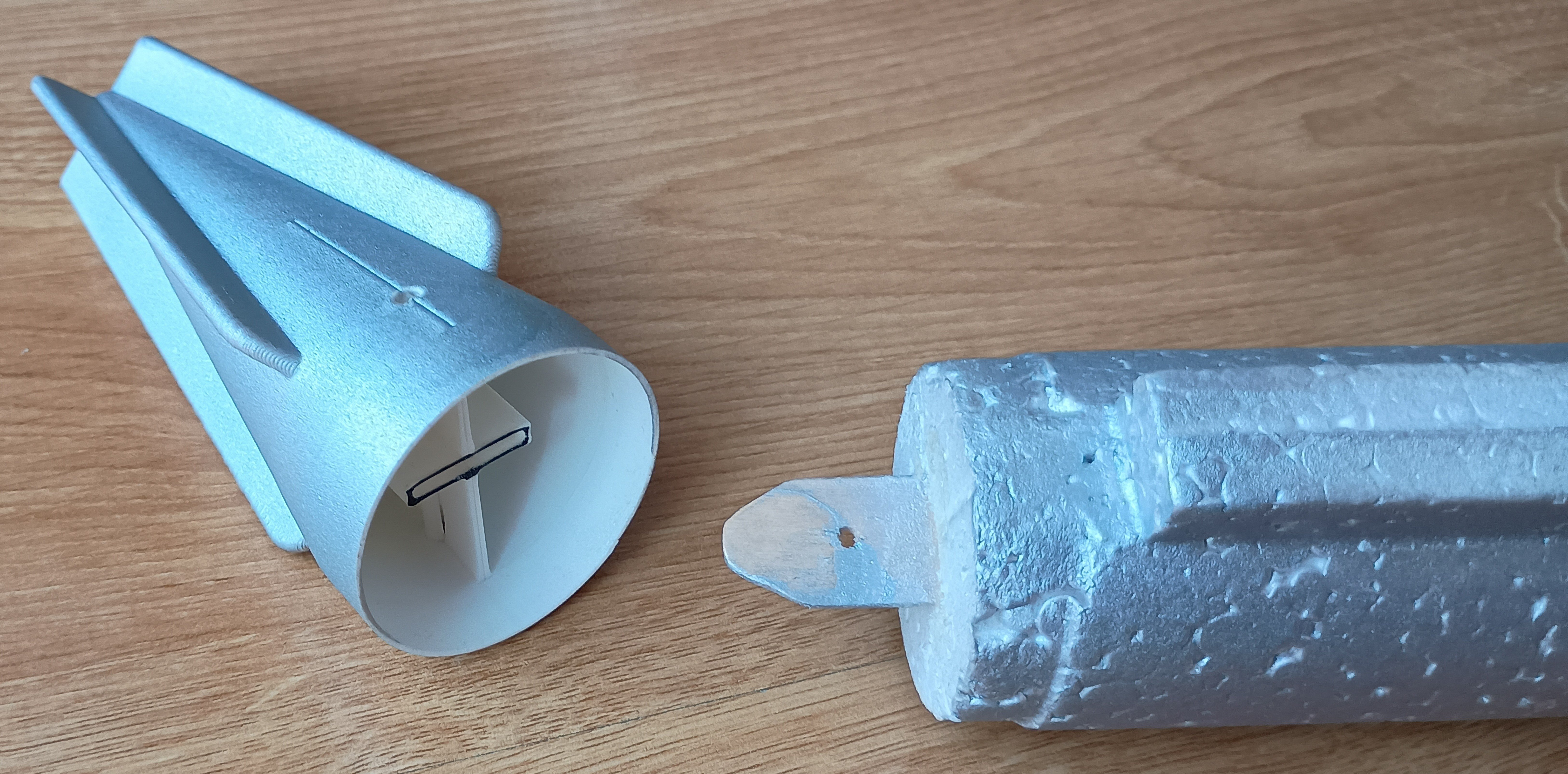

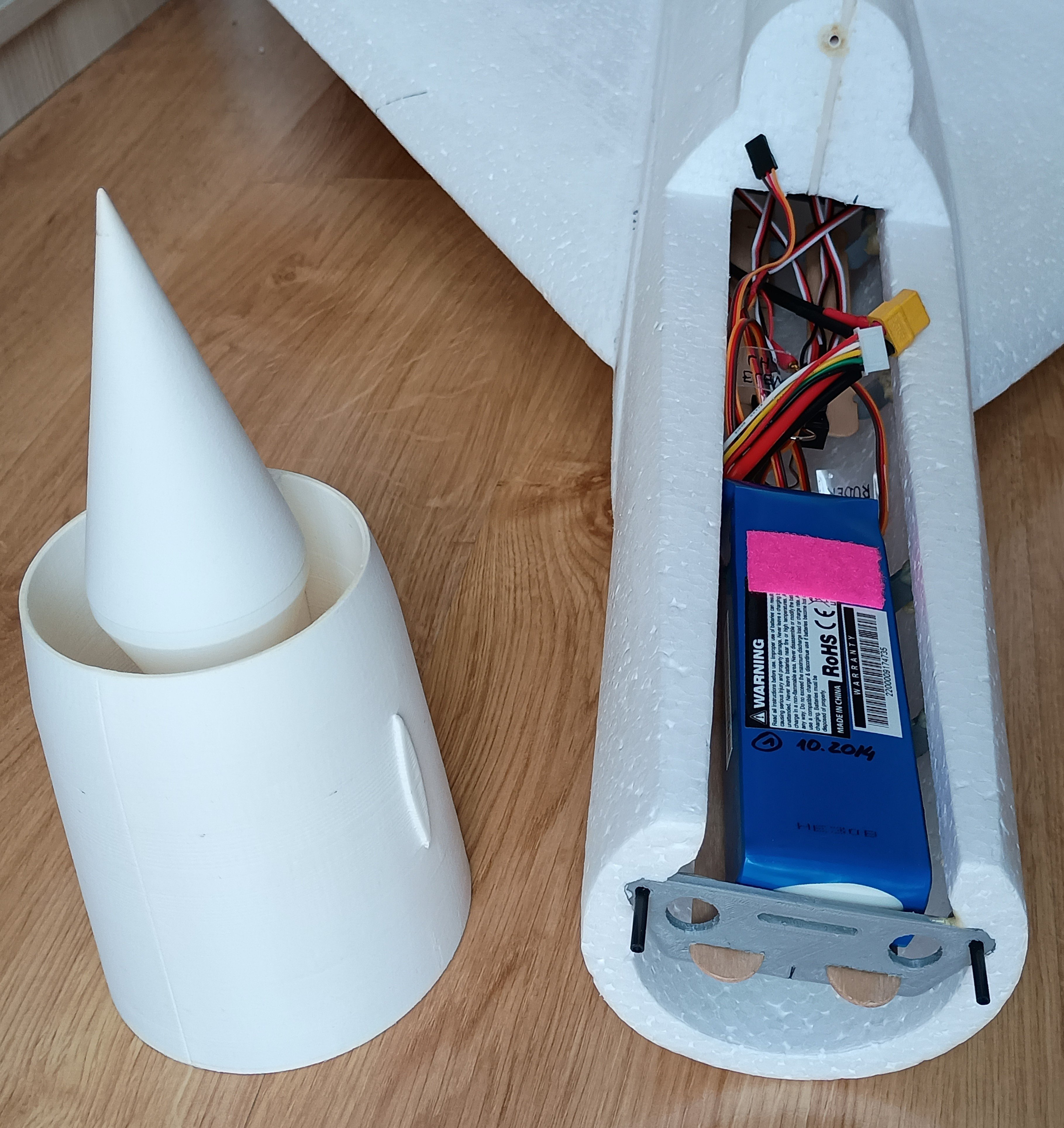

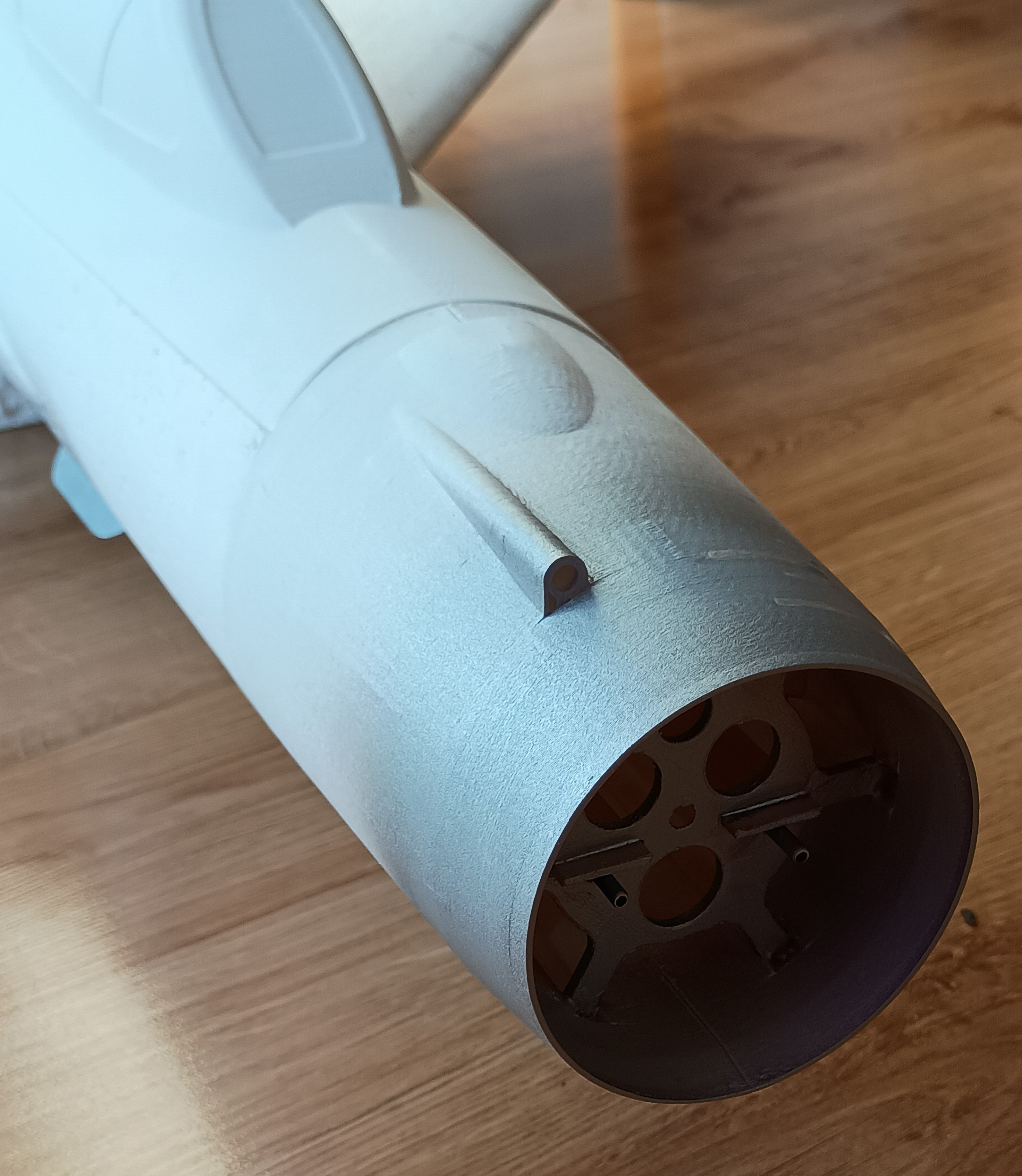

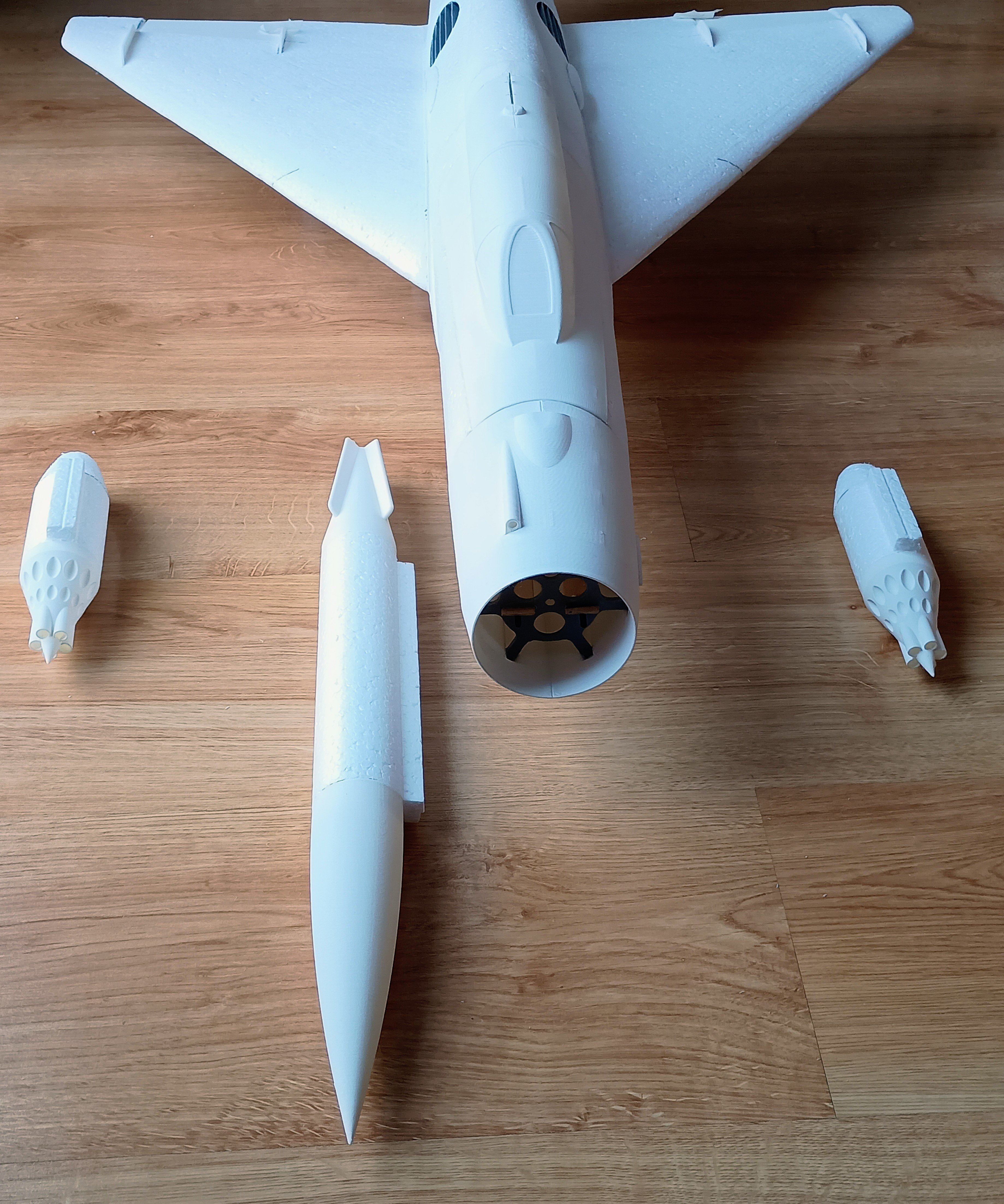

Mogę teraz wpasować moduł dyszy, zawiera on oś steru wysokości, obu połówek.

Za radą kolegów oś zrobiłem z drutu stalowego fi3.






Oś wklejam w moduł dyszy. Lutownicą robię kilka otworów w ściance modułu dla lepszej penetracji kleju. i sklejam :)



IMG_20260103_182406542.thumb.jpg.3af61b0dadd896e5720dc2ca39e829f7.jpg IMG_20260103_183150349.thumb.jpg.4e8c3e38720bf8fbec7582eee1e5a6bf.jpg





IMG_20260104_120439479.thumb.jpg.11f625ec375f28789c74a35a385f28d7.jpg IMG_20260104_120433954.thumb.jpg.d09e3267c70ce2995d9b692a96782110.jpg



Na oś prosto nasuwa się połówki steru wysokości, oczywiście obie są niezależne.

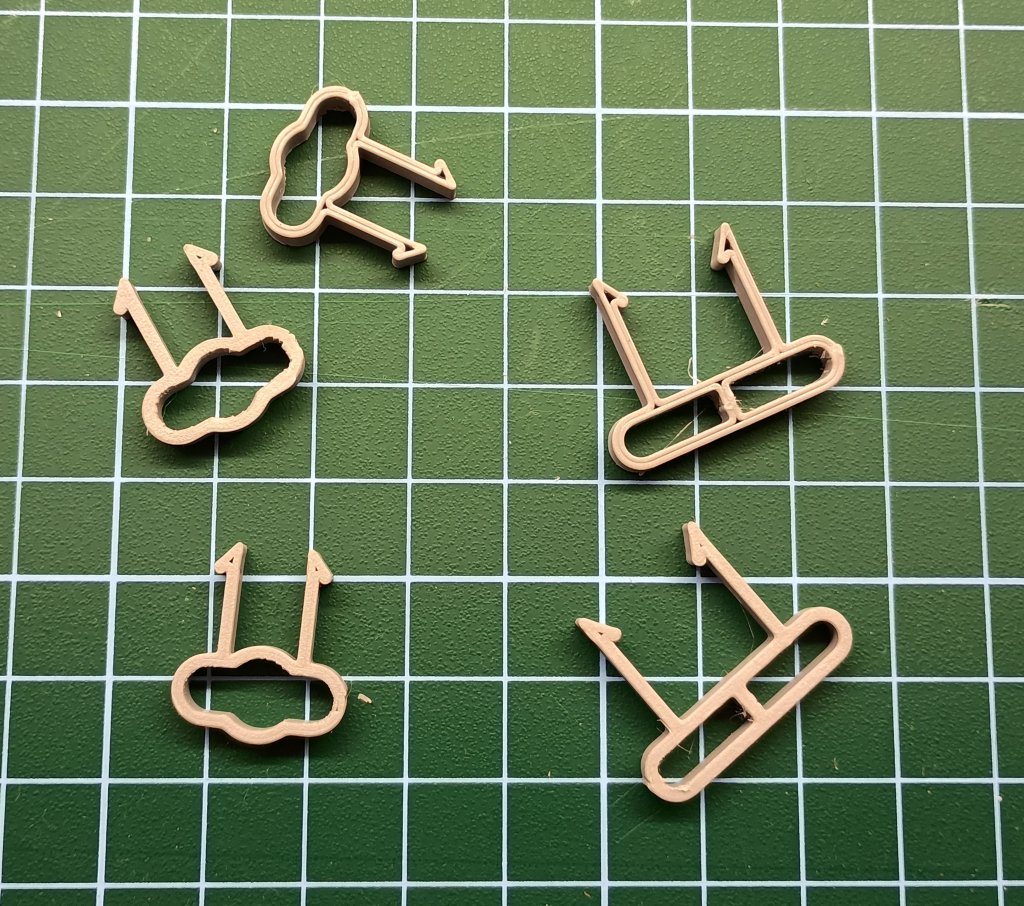

Z jednej strony na osi umieściłem podkładkę separującą ster od kadłuba by nie ocierał a z drugiej jest zaciskowa obrączka.

Złożone, wyznaczone miejsce obrączki i wykonałem spłaszczenie pod brok.

IMG_20260104_120741959.thumb.jpg.e8cc848b807fa4cced45a55f305029de.jpg IMG_20260104_121403138.thumb.jpg.f7ba4cf44aa82b8ee29ef97d8d1d09f3.jpg



IMG_20260104_120721411.thumb.jpg.4a213998a33d633f90bf9550b3fcee22.jpg IMG_20260104_120728240.thumb.jpg.0afab7de49ae1f69c3561803dfadbee3.jpg

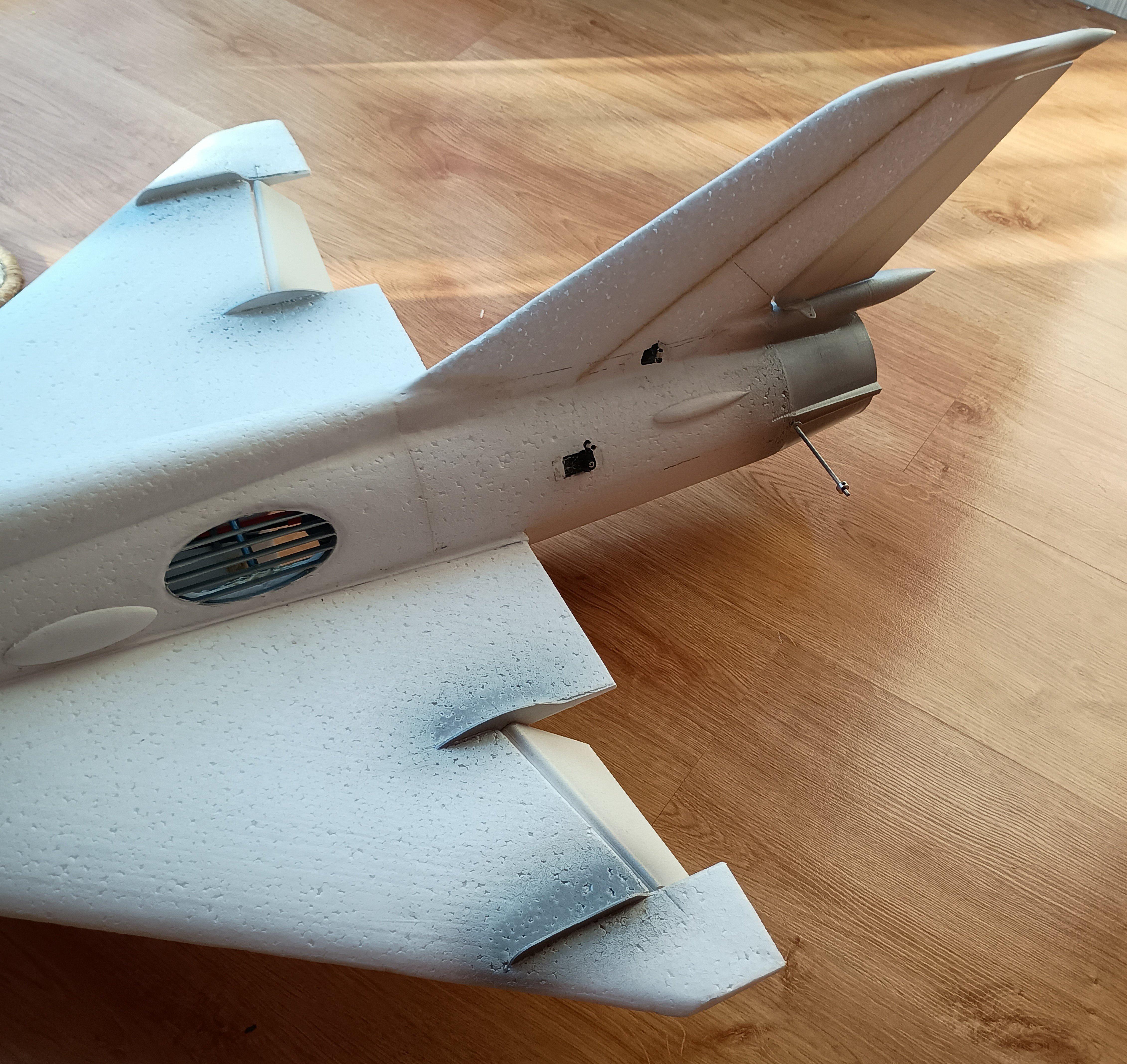

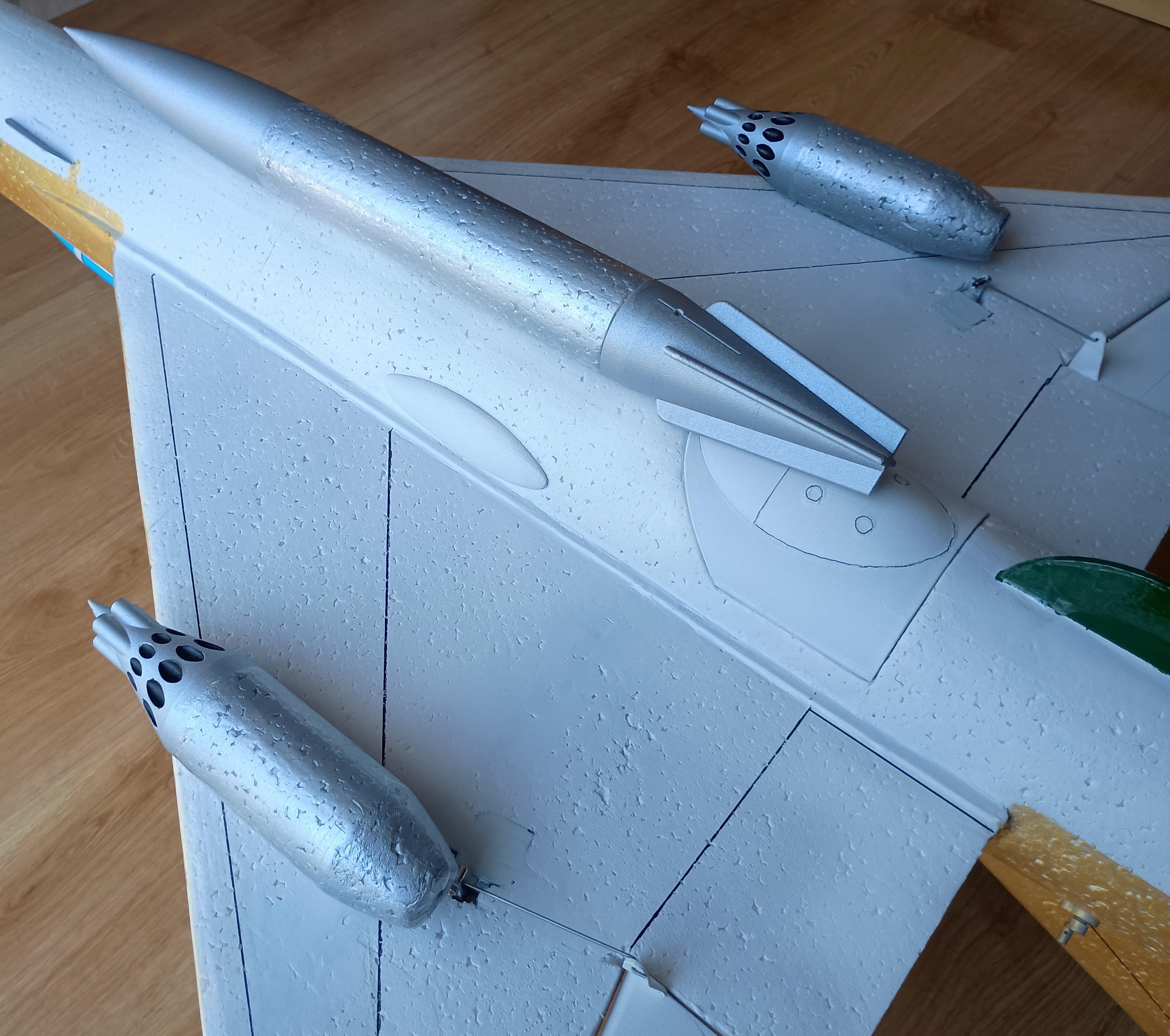

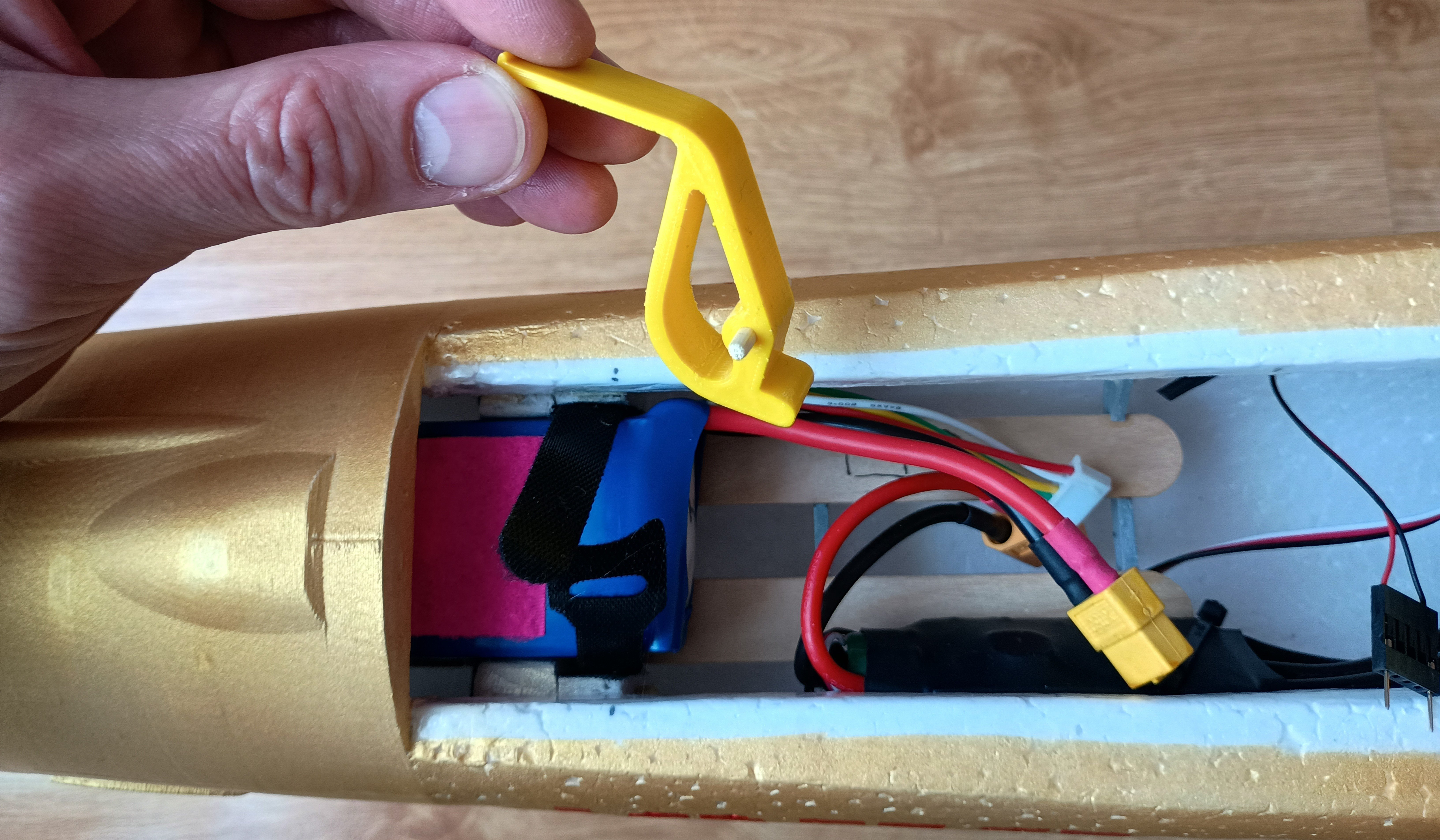

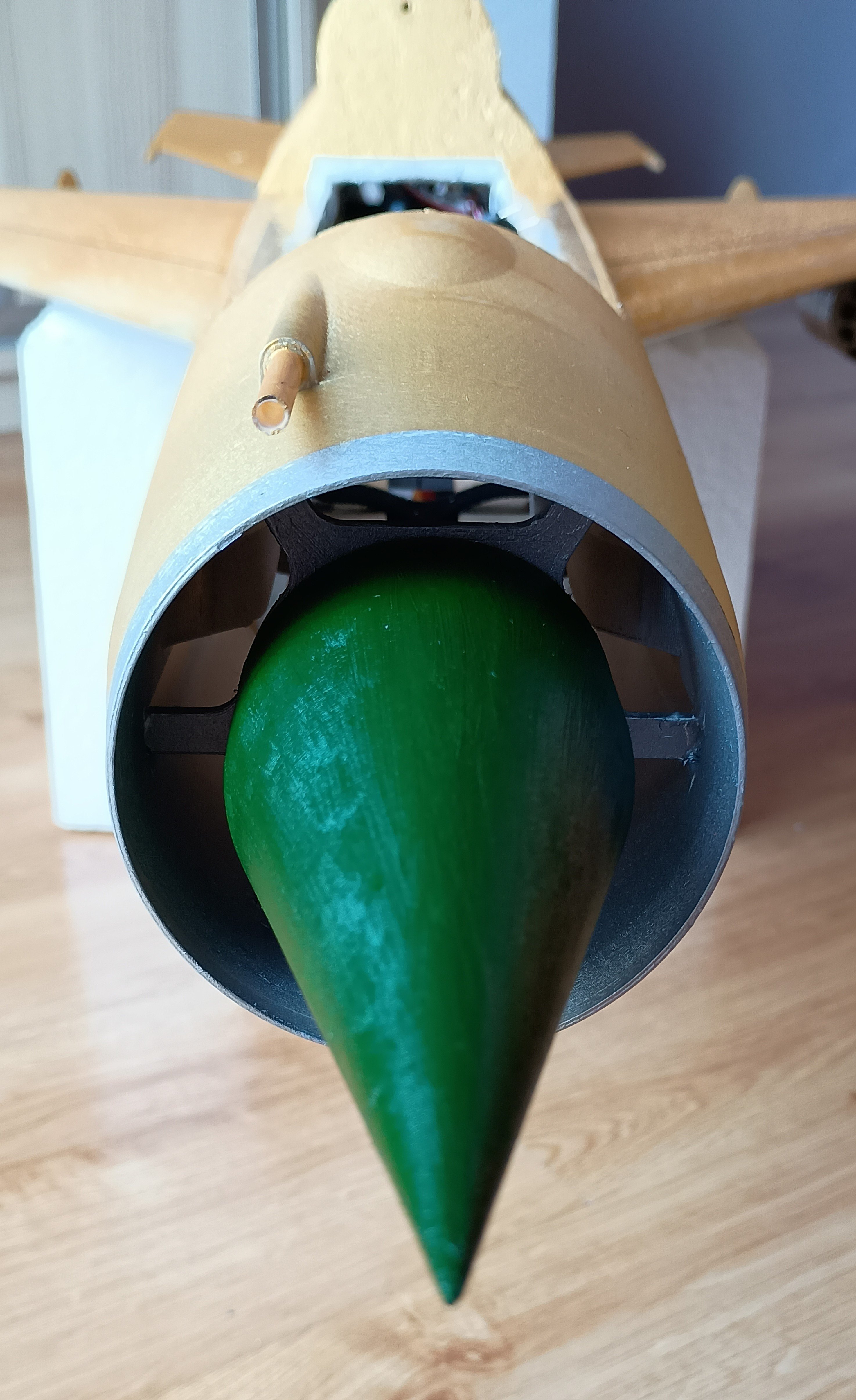

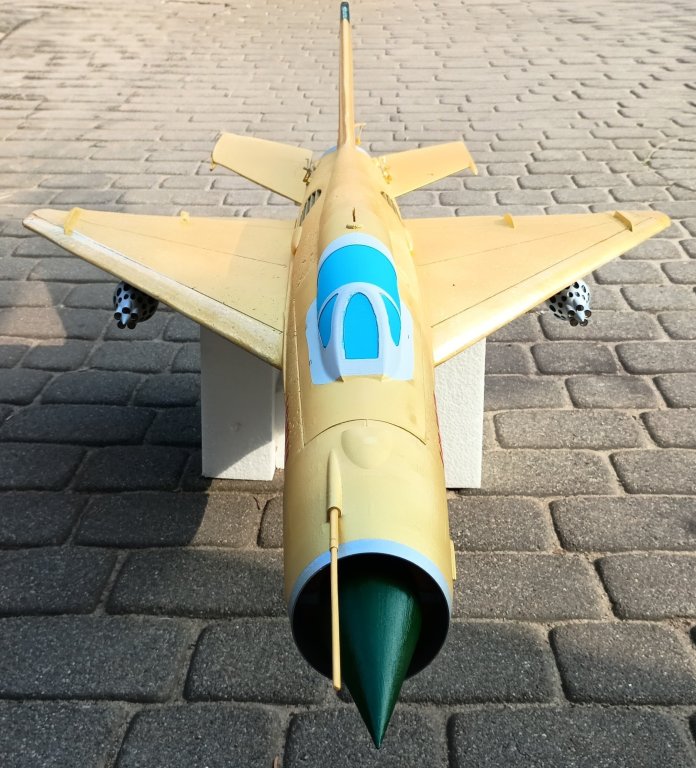

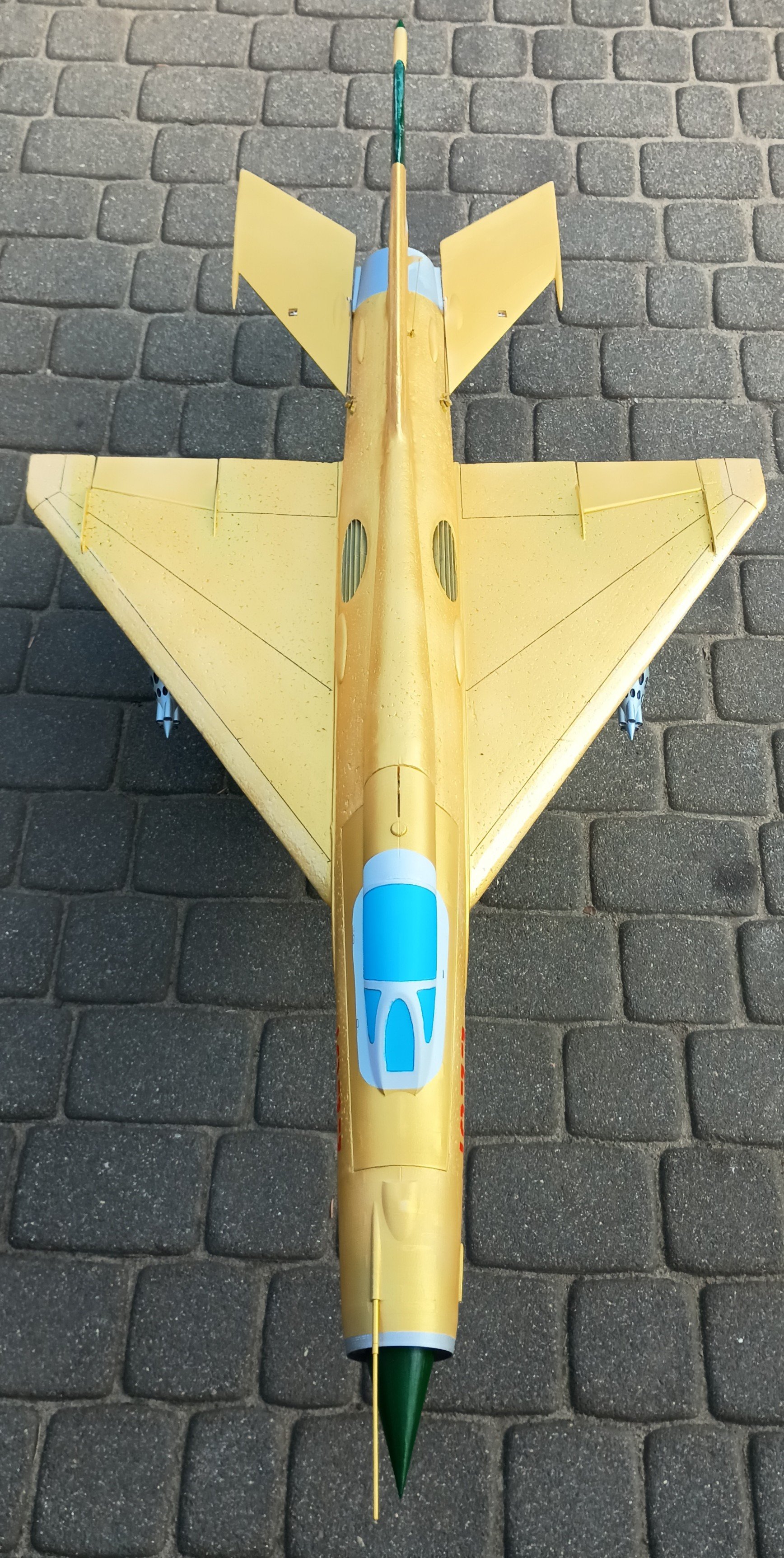

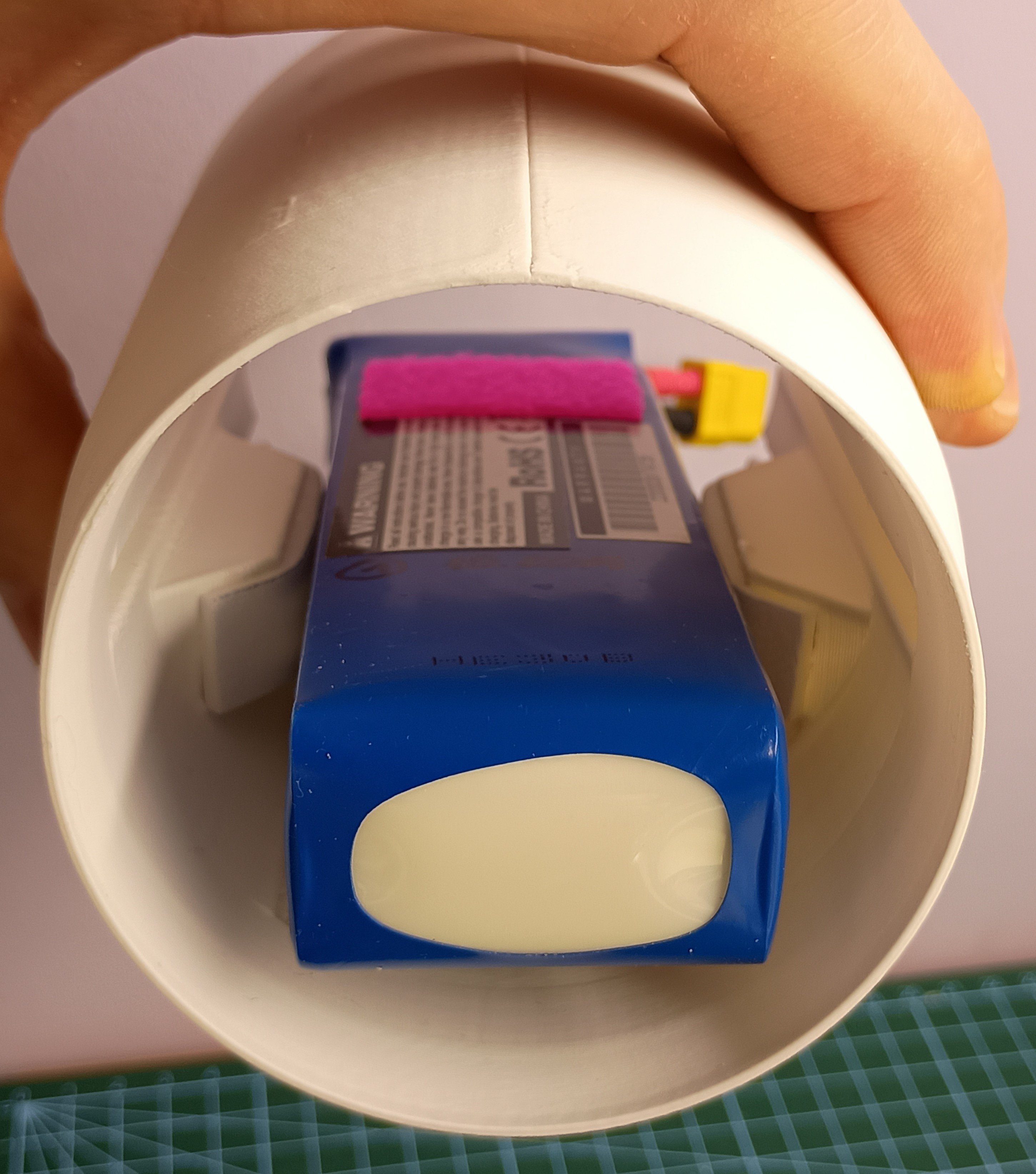

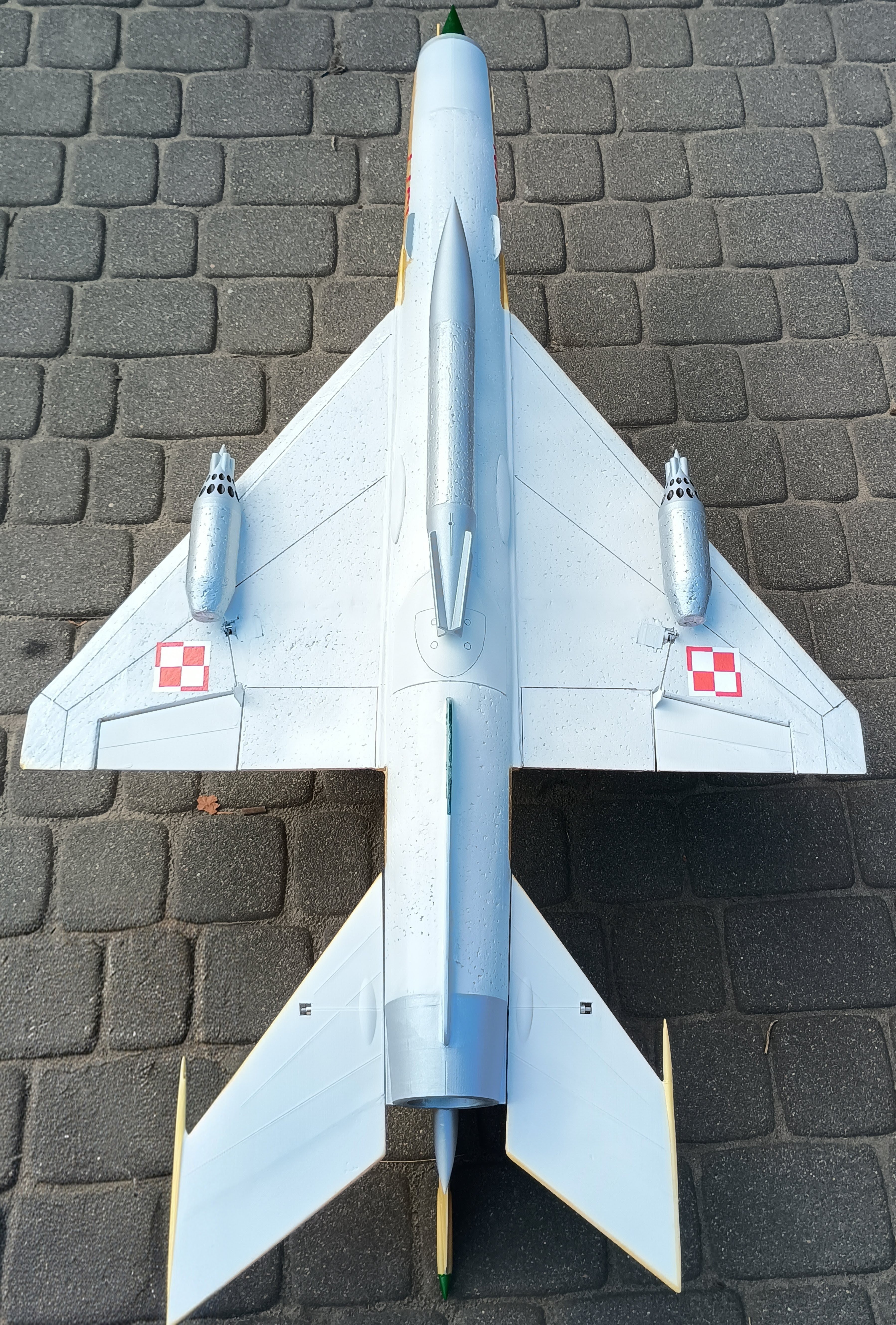

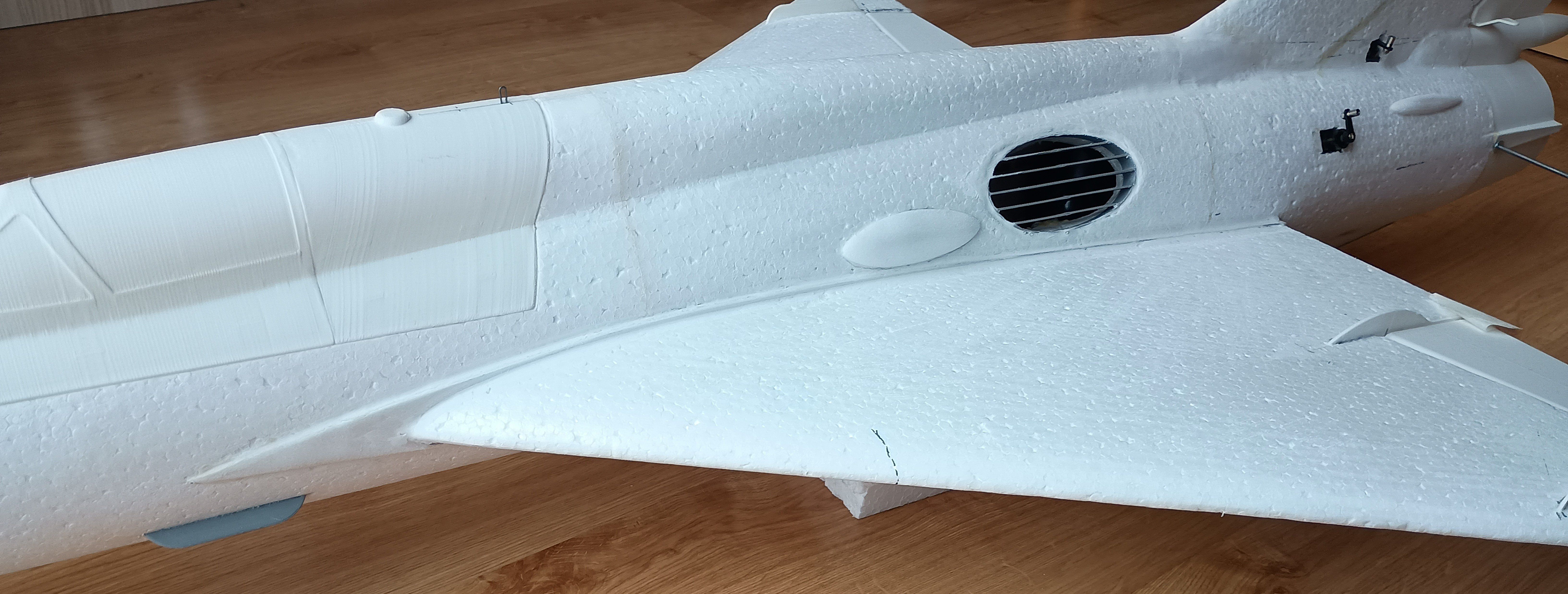

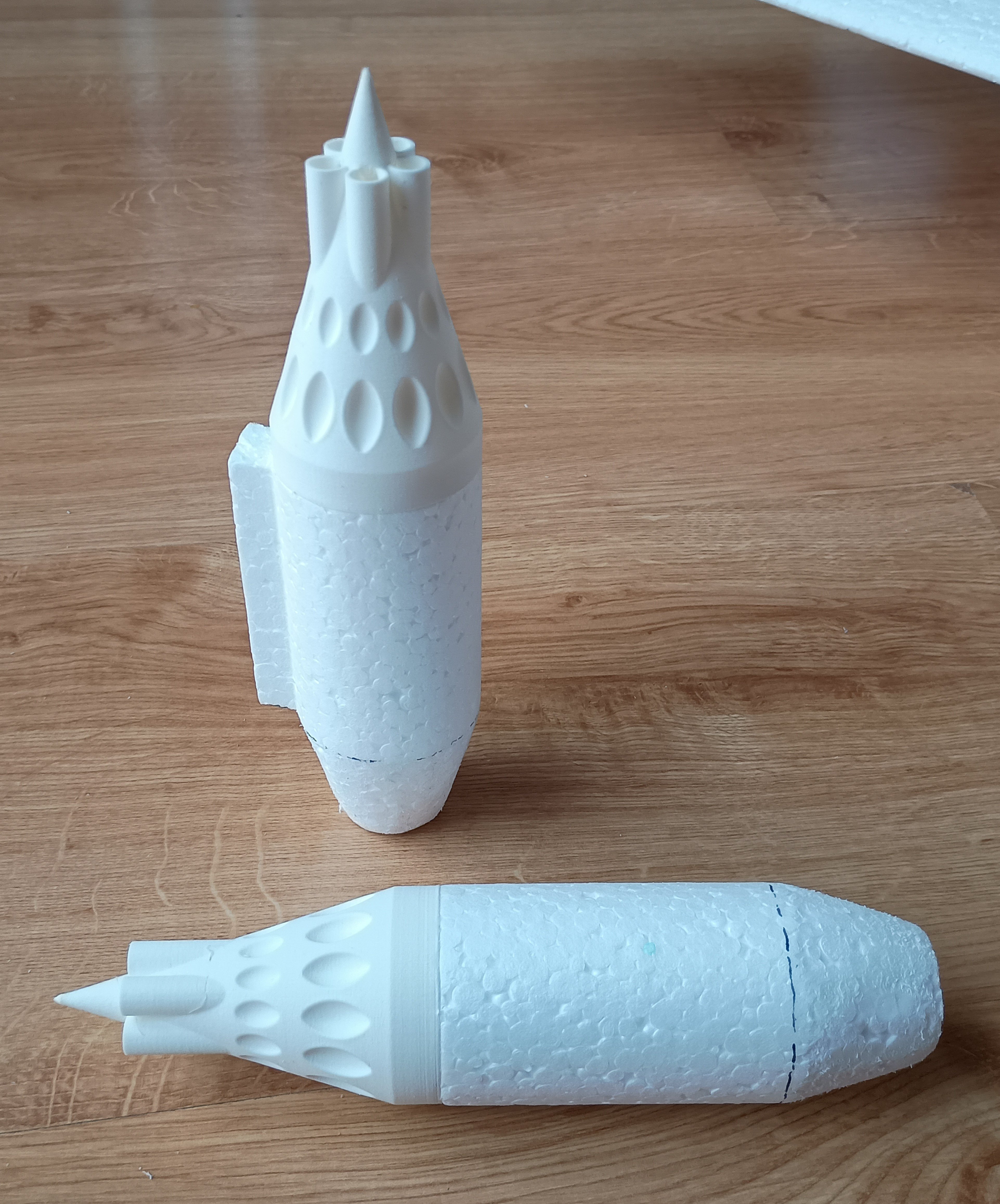

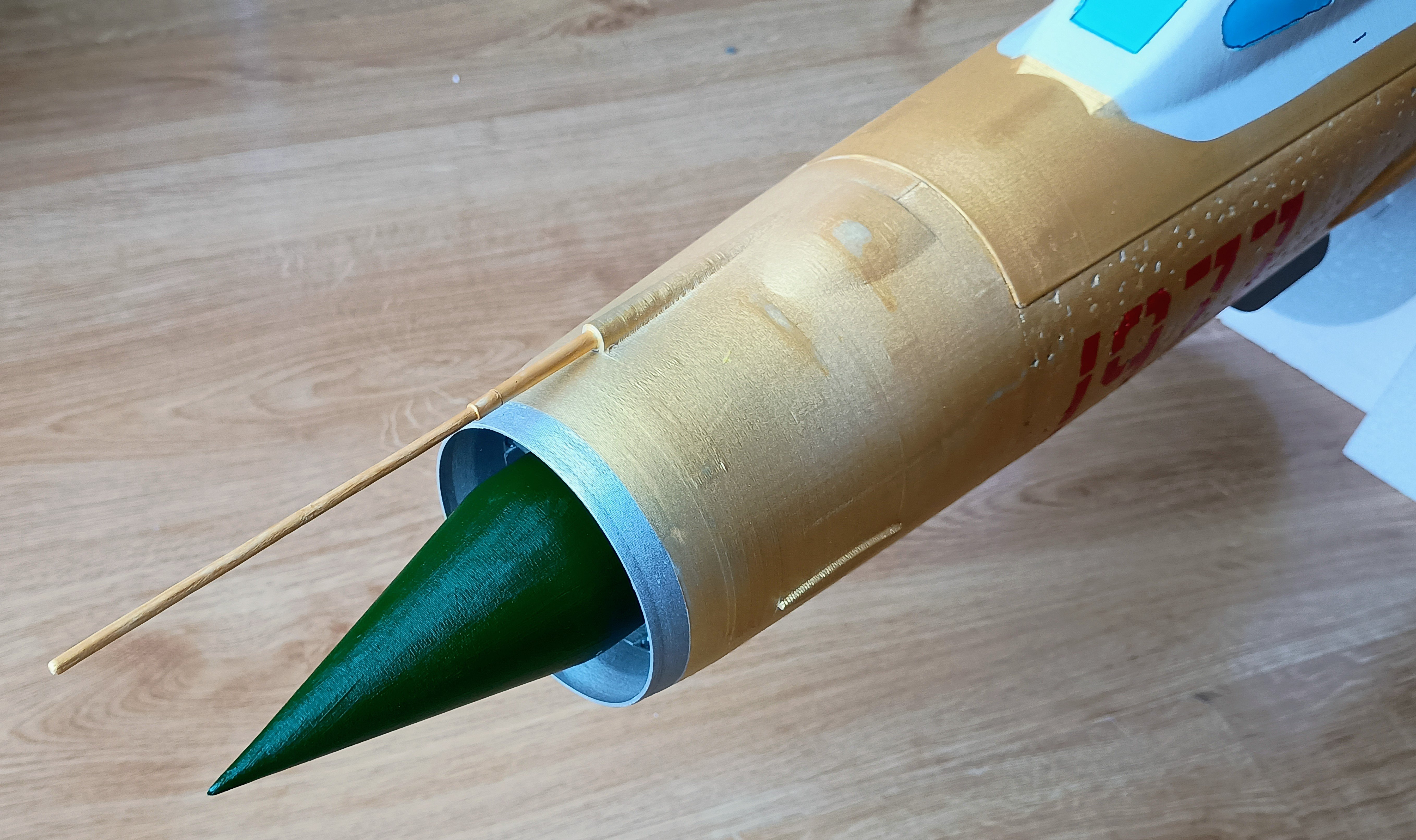

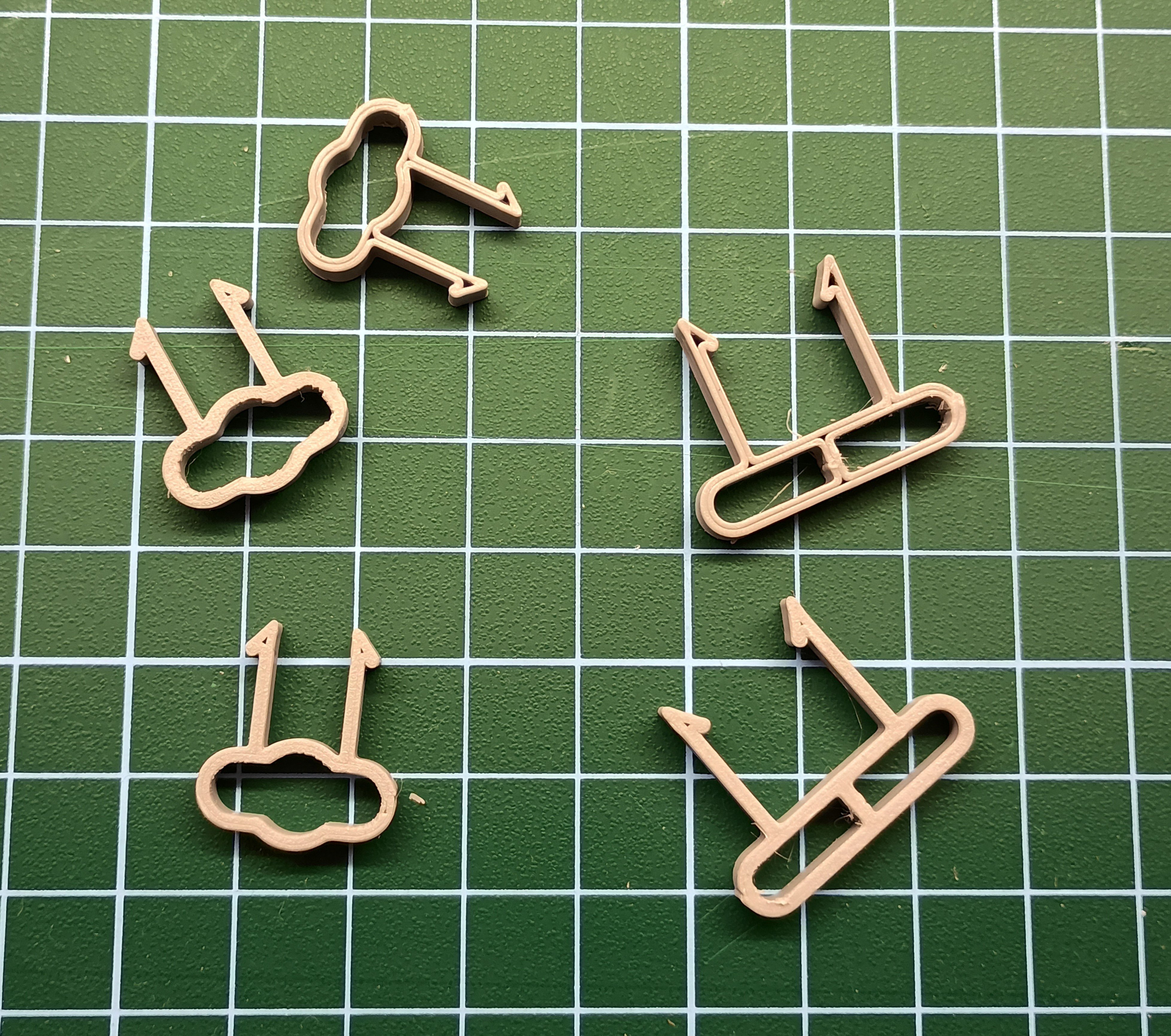

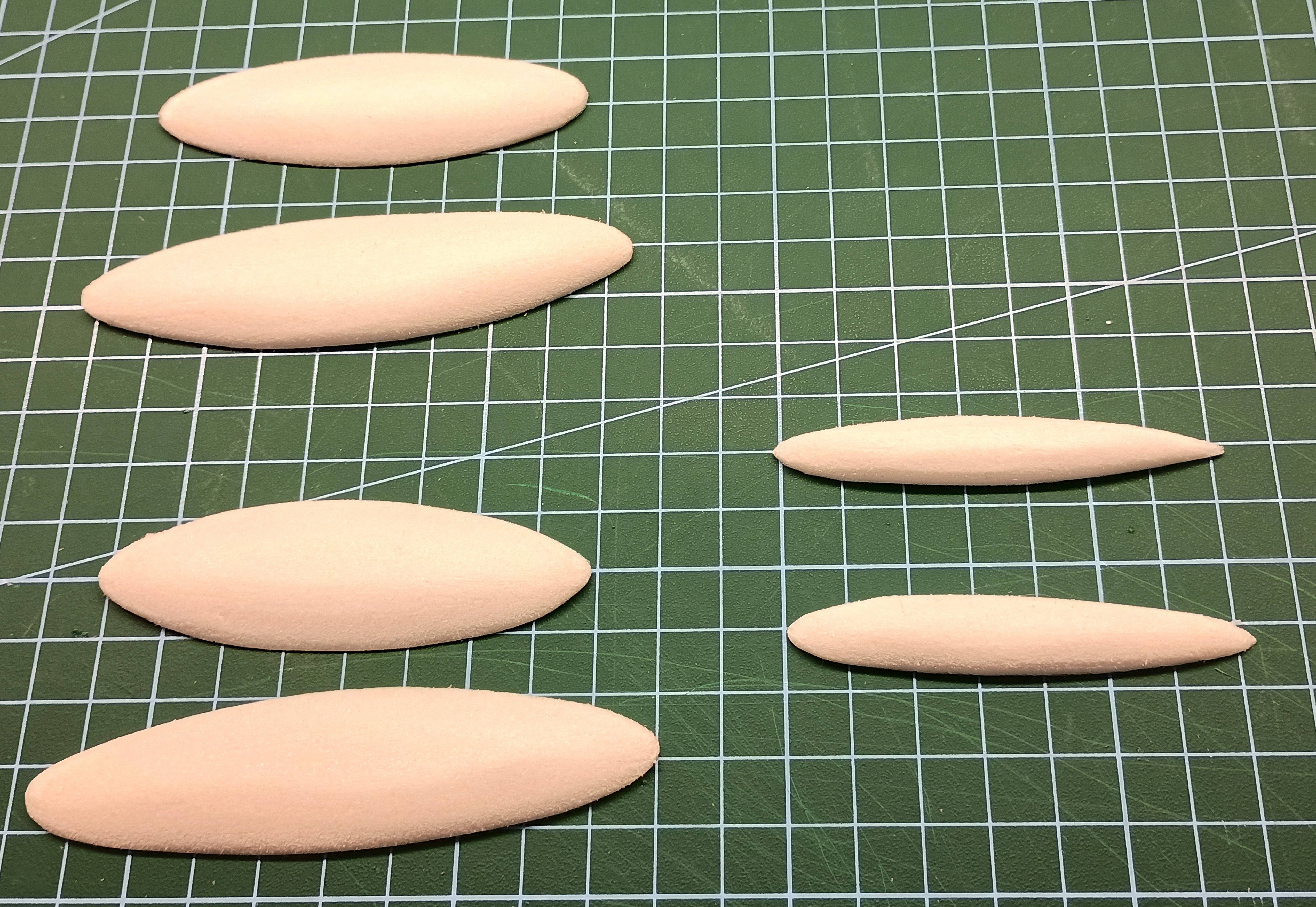

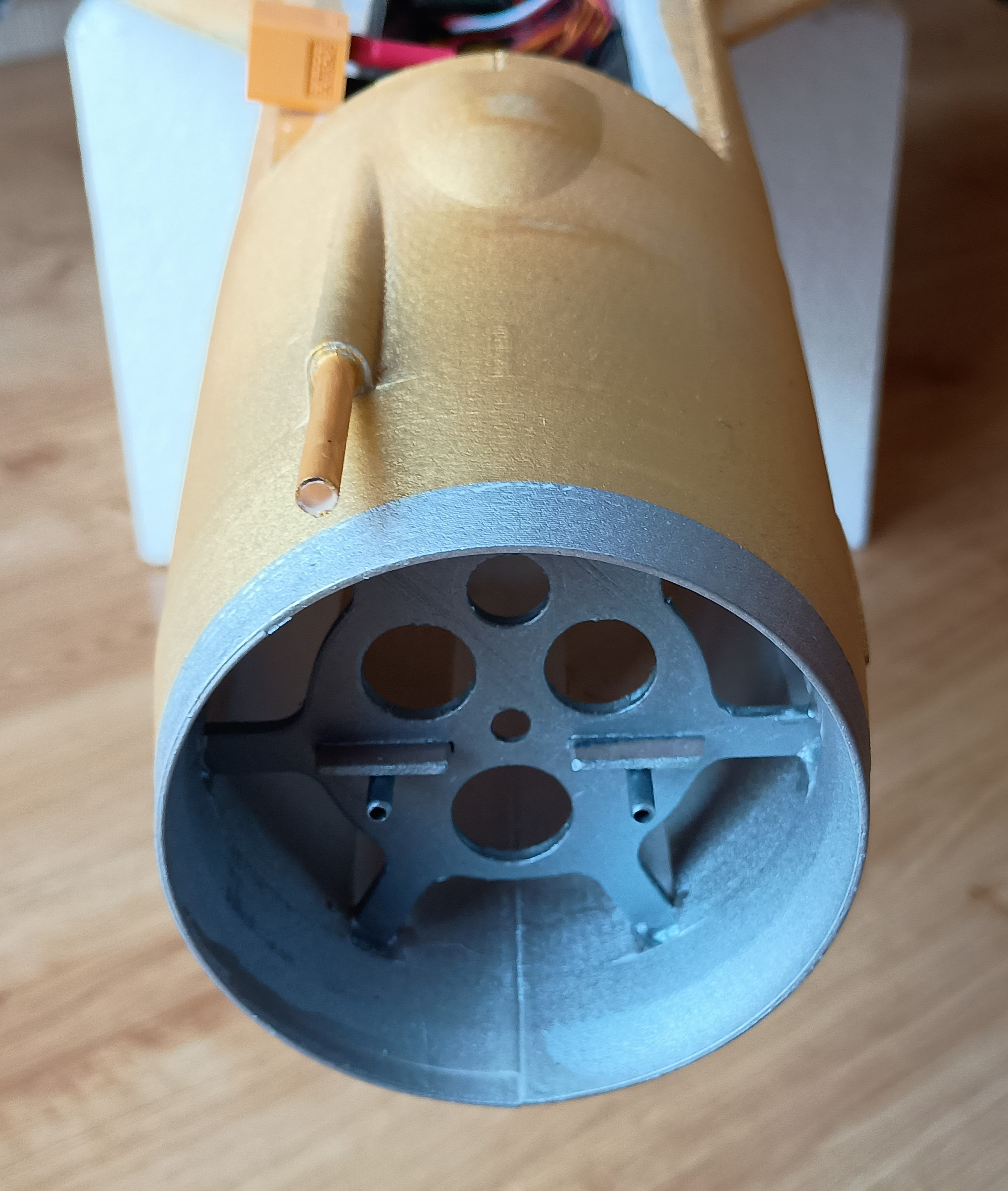

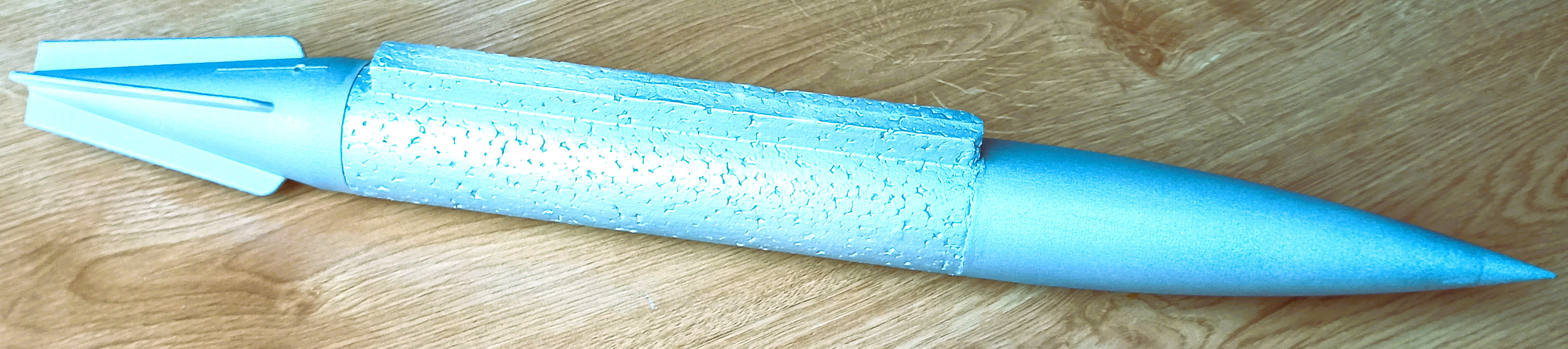

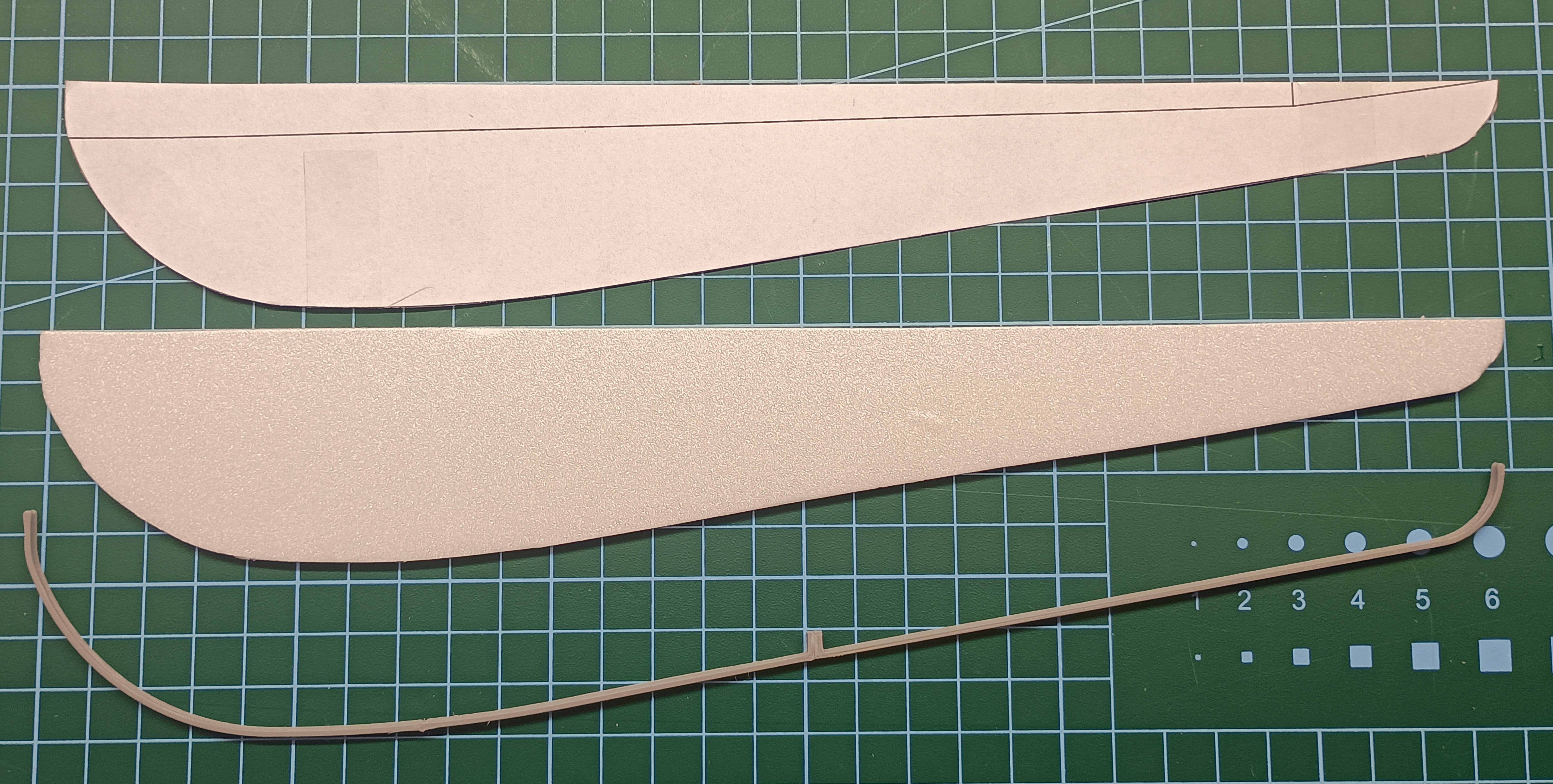

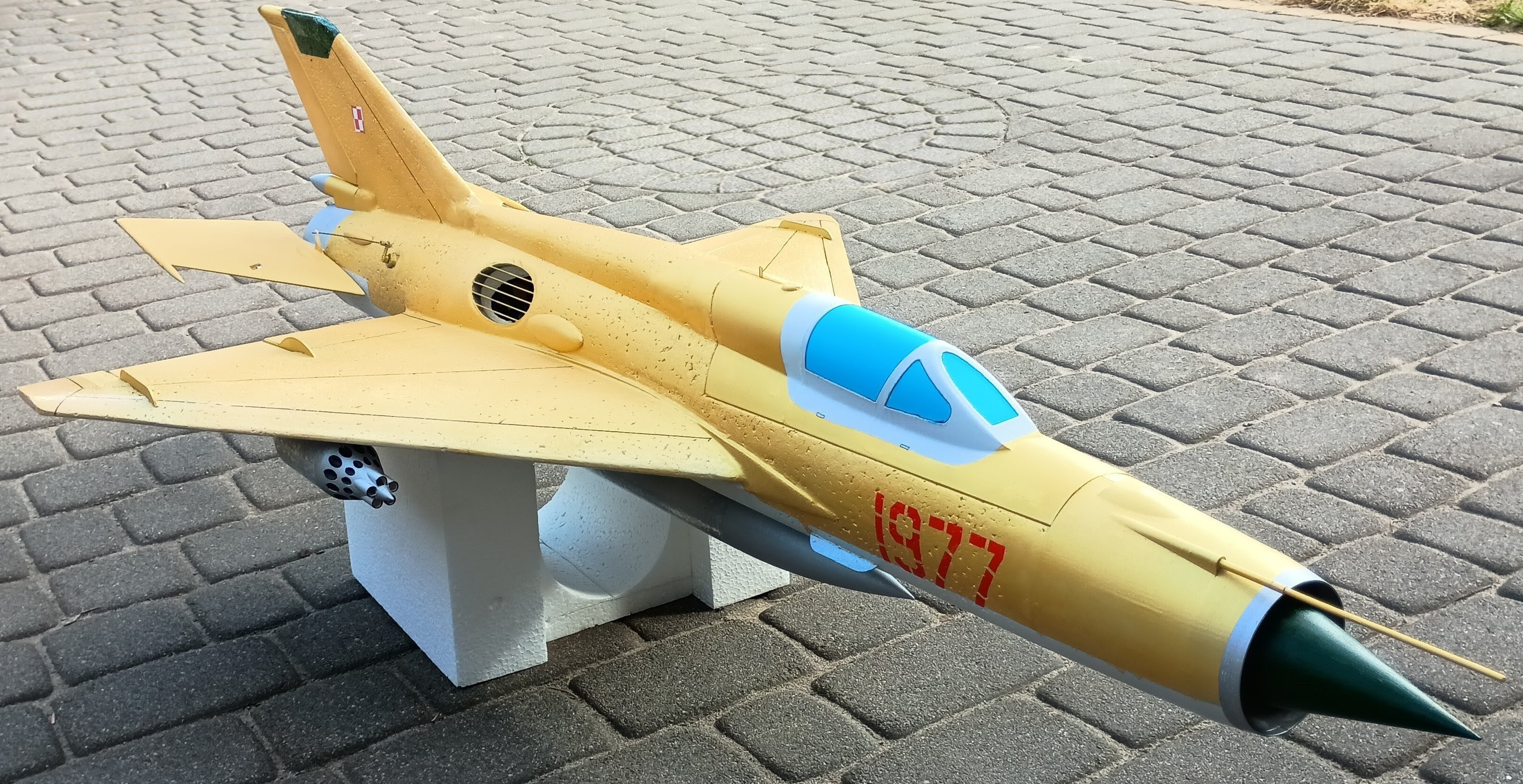

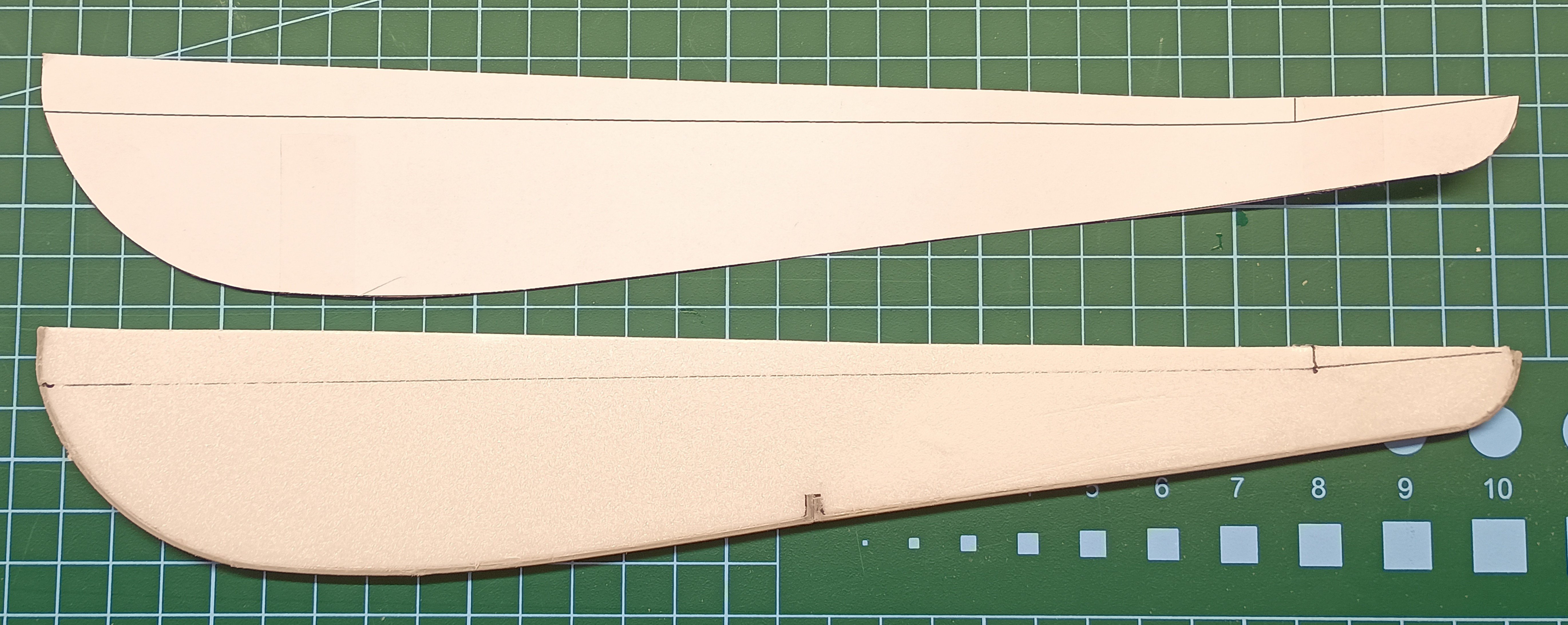

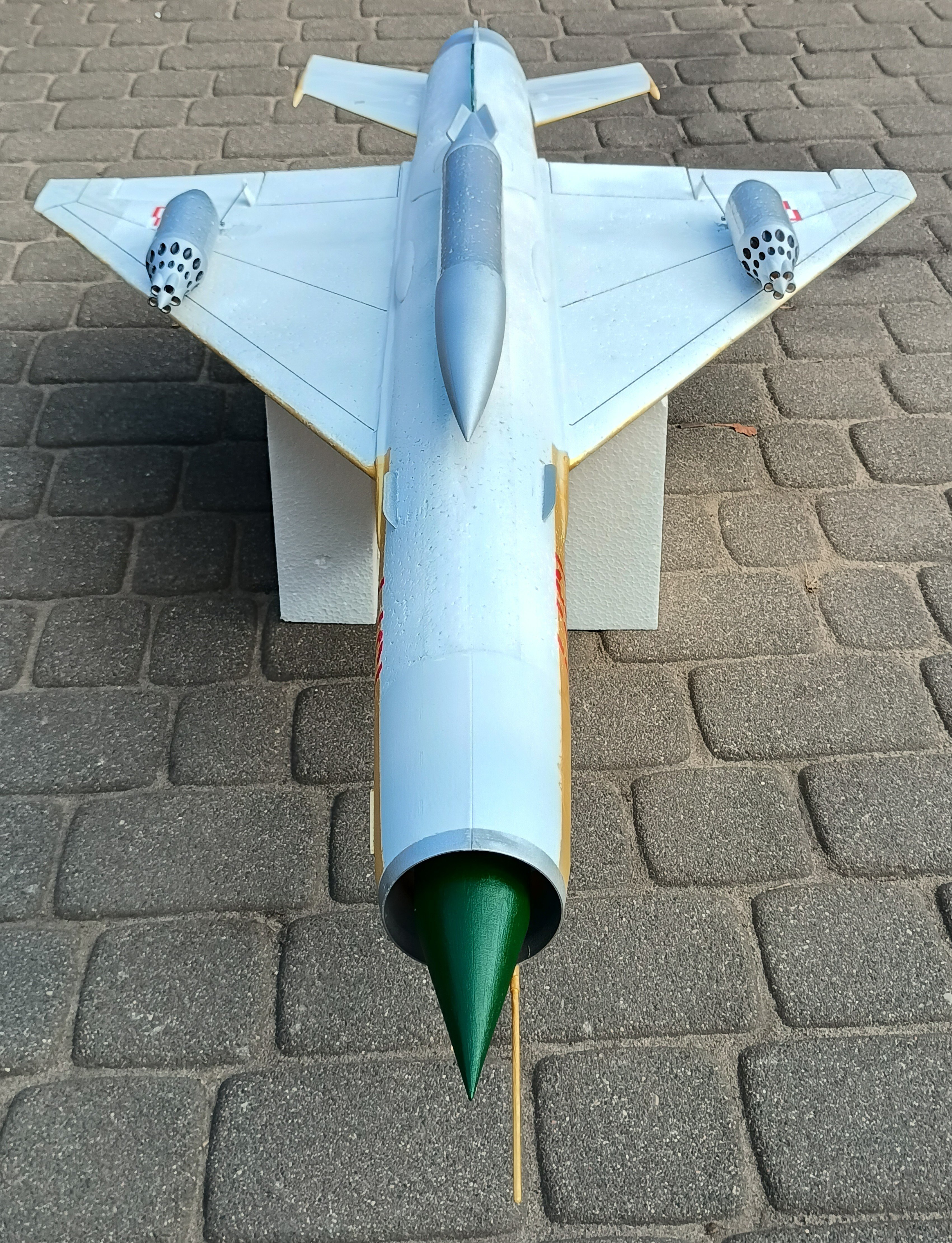

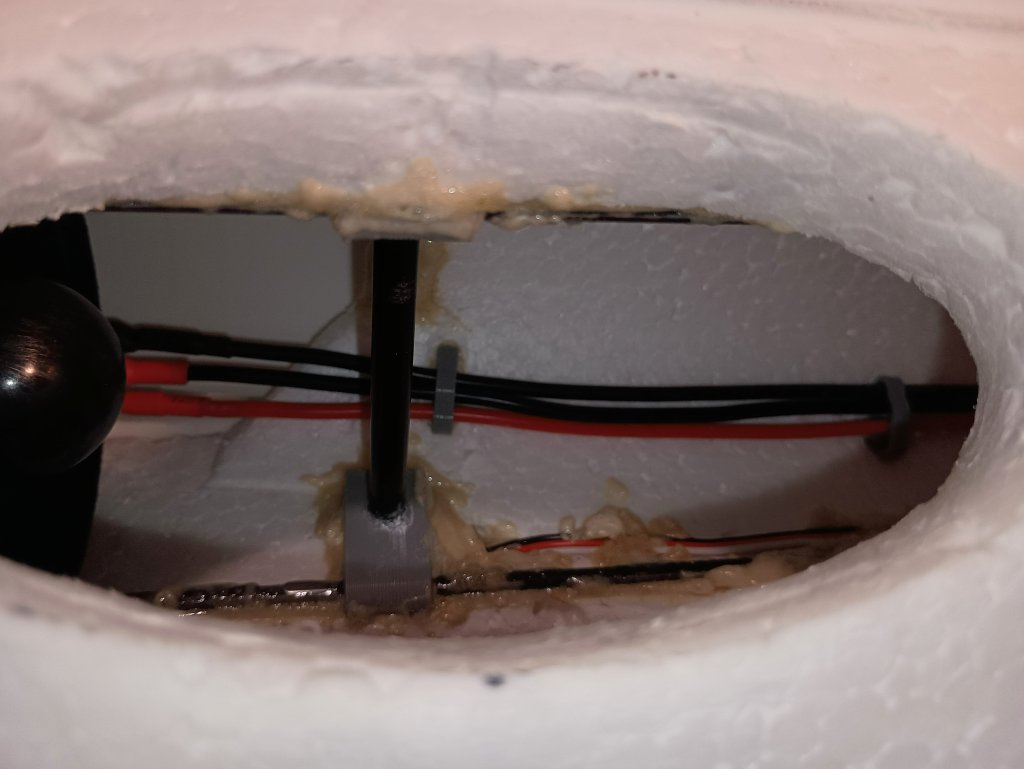

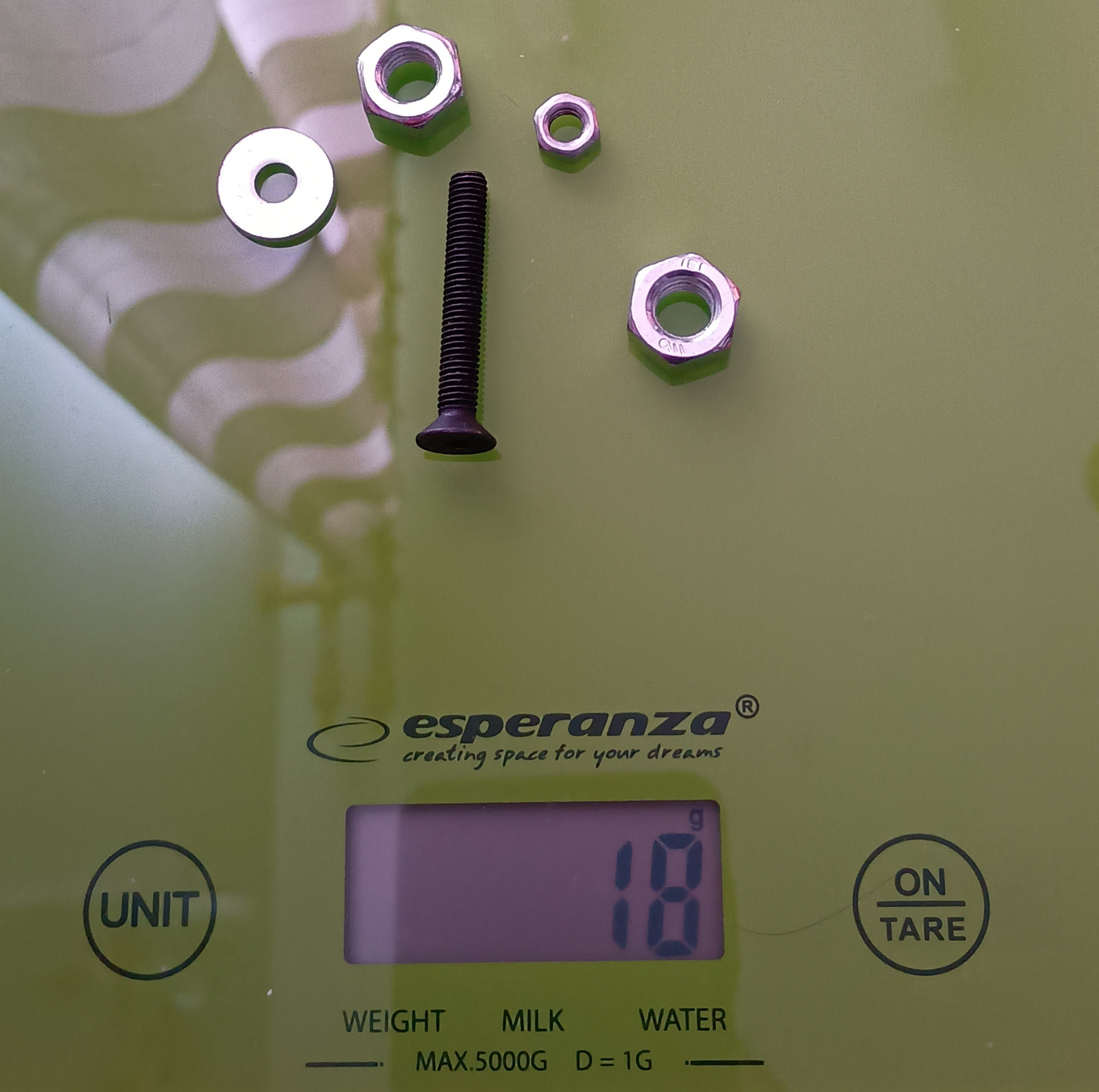

Do kompletu brakuje dolnej płetwy ogonowej... właśnie się robi... c.d.n.
