F-6 Hellcat - "szaleństwo sobotniej nocy" :)

[marek rokowski]

chłopaki z działu "Kombat" tak mnie nakręciły swoimi relacjami z budowy modeli, że wpatrując się w biały epp, zobaczyłemw nim zaklętego... HELLCAT-a!





co było robić?

przyłożyłem w paru miejscach drut oporowy, a potem z ciekawością zabrałem się za wydłubywanie tego, co kryło się wewnątrz



skrzydełka:

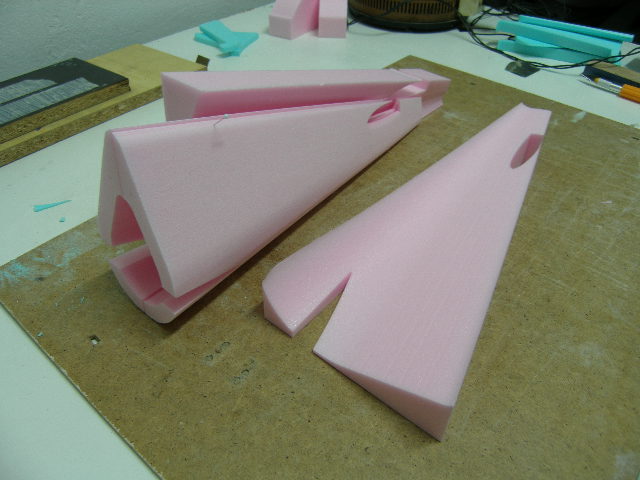

a potem takie "cuś":



z czego, po odrzuceniu odpadu wypadły jakieś znajome kształty:



znalazł sie nawet napęd! (ale będzie palił! ))



miejsce na "elektrozbiornik"

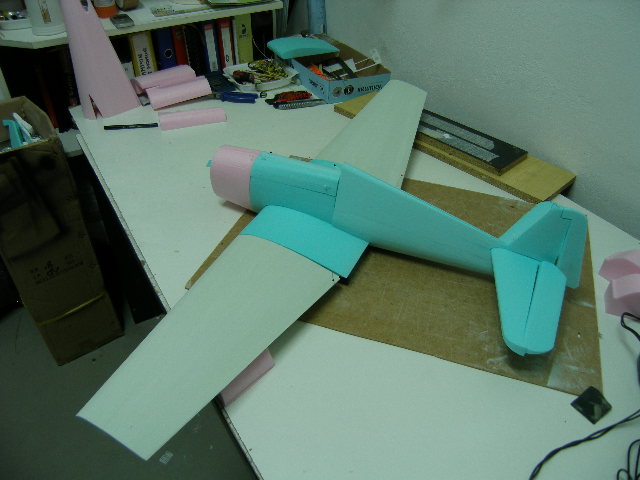

a tak po raz pierwszy zestawiona całość:





a tutaj "protokół ważenia":



na koniec "obrobiona już "mordka":



cdn...

[Wojtass_nt]

Świetnie wychodzi.



Tak sobie patrzę na i coś mi nie pasuje w przedostatnim zdjęciu. Tylko nie bardzo wiem gdzie. Oczy ciągną na skrzydła.

[adrian06adik]

tak jakby były "odwrócone"

EDIT: z przodu linia natarcia jest pod większym kątem do osi kadłuba, w przeciwieństwie do rysunku, no chyba że to zdjęcie "psuje" model i tak na prawdę jest normalnie...

[Wojtass_nt]

tak jakby były "odwrócone"

Rzeczywiście. Tego wariantu nie przemyślałem.

Spróbował byś Marku wyciąć jeszcze jedno skrzydło ale na odwrót?



I zbyt okrągłe końcówki

[ECO400]

Napisz jeszcze wymiary tego modelu

[marek rokowski]

chacha! nic sie przed Wami nie ukryje!



macie racje- pochrzaniłem dane w projekcie i odwróciłem prze nieuwagę zbieżność skrzydeł )) - zorientowałem się rano, przeglądając zdjecia.



a w dodatku wyciąłem z rozbiegu 3 modele z epp i jeden pod wersję "makietową" ze styroduru ))

trudno - w tym egzemplarzu(-ach) tak zostanie - ale poprawię dane w projekcie

i jeśli będzie "wojna" i "Armia" złoży zamówienie- powstaną właściwe Hellcaty



jutro muszę zająć się kalkomaniami -chyba od razu pyknę z 3 wersje malowań



Ps końcówki pojechane były na oko i z ręki - była chyba 3cia w nocy...

będzie poprawka



Ps2: wymiary pod ESA:rozp 860mm

[adrian06adik]

to jak w temacie: noc musiała być szalona :!: :twisted:

[mirolek]

Masz talent do wycinania i składania z tej "białej pianki" pięknych modeli .... atrapa silnika pasuje od AN-2 ?



ms

[marek rokowski]

dzięi za uznanie



tak, dokładnie silnik - An 2



i pomyśleć ze nie cierpiałem kiedyś epp hehehe



w nocy urodził się pomysł jak naprawić skrzydła!

przeciez wystarczy lekko podciąć ich połączenia i końcóki pójda do przodu - na własciwe miejsce

skrzydła miały duże naddatki na zaokrąglanie - już wiem na co zostaną wykorzystane hehe

[pawel66]

Jak pan to wycina - chyba nie drutem oporowym ?:wink:

[cyrax_ojz]

Jak pan to wycina - chyba nie drutem oporowym ?:wink:

na 100% pistolet plazmowy :twisted:





przy pomocy zwykłego prostownika i kawałka drutu oporowego można zdziałać cuda

[Y/F-22]

przyłożyłem w paru miejscach drut oporowy,

Och, jaki skromny :devil:

Zaraz idę rozbebeszac starą grzałkę

Lepiej zdrac nam Marku (o ile mogę tak do Ciebie pisac ?) jak ty to robisz że takie ładne modele Ci wychodzą....ja sobie nie wyobrażam wycięcia tak prosto i zgrabnie kadłuba

zwykłym drutem oporowym

Zrób jakieś filmy instruktażowe...

Jakie wyposażenie ?

[meloow]

poczytajcie młodzi koledzy o CNC

[marek rokowski]

hehe



Marcin zaskoczę Cię



co prawda to co na zdjęciach wyciete jest rzeczywiscie na moim ploterku, ale pierwszego Hallcata wyciałem ze styrduru ręcznie na szablonach



wersja styrodurowa jest troche większa -przygotowana jako mała makietka 1/12 - tylko nie mam czasu sie nią zająć :/

wiec jesli ktos szuka sobie zajęcia -za jakis grosz mogę odstąpić półfabrykaty



dobra: pierwsza poglądowa lekcja jak to się robi czyli cięcie:



ręczna robota wymaga trochę wprawy i pomocy kumpla(tnie się we dwójkę)



ramka z drutem oporowym -najlepiej podwieszona nad stołem na jakims ramieniu z przeciwwagą(zniwelowanie jej wagi w celu łatwiejszego prowadzenia)

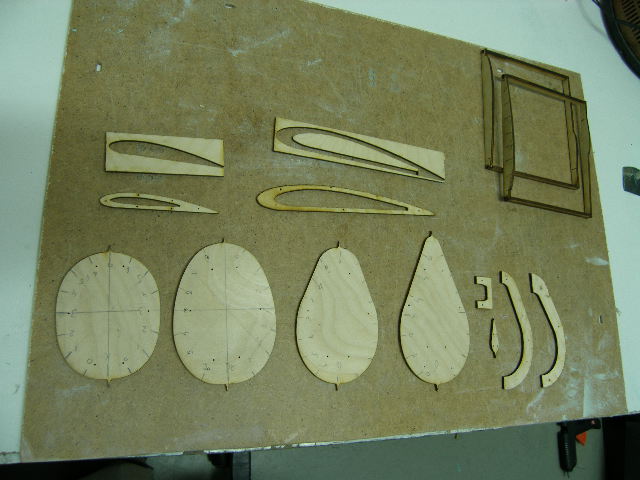

do bloku styroduru/epp przypinamy szpilkami szablony

ważne jest aby na szablonach nanieść podziałkę synchronizacyjną



np. chcecie wyciąc zbieżne skrzydło:



profil mały:

...............1_2_3_4_5_6_7...........





profil duży:

..1__2__3__4___5___6____7.......



blok przytwierdzamy do stołu (np dociskamy jakimś ciężarem - DUŻYM!)

po dwóch stronach stołu staje dwóch gosci na umówiony sygnał

zaczynają ciąć

ten który tnie duży profil "steruje prędkością" czytajac punkty kontrolne

a drugi gosć stara się synchronizowac drut na małym profilu...



taka XIX wieczna wersja CNC ))

troche przechlapane -ale sie da!



efekty:





wiecej fotek z styrohellcata:

http://picasaweb.google.pl/1marekR/Hellcat_styro?feat=directlink



uwaga dla młodych:



PAMIĘTAJCIE! z prądem nie ma ŻARTÓW! tego typu zabawy TYLKO pod opieką rozsądnych dorosłych!

[marek rokowski]

niewiele udłubałem dzisiaj przy modelu...

za to siedząc przy biurku zacząłęm bawić sie modeliną



od dawna dreczył mnie temat braku fajnych figurek pilotów do modeli

a dla mnie samolot bez pilota - to zabawka ))

postanowiłem się zmierzyć z zagadnieniem

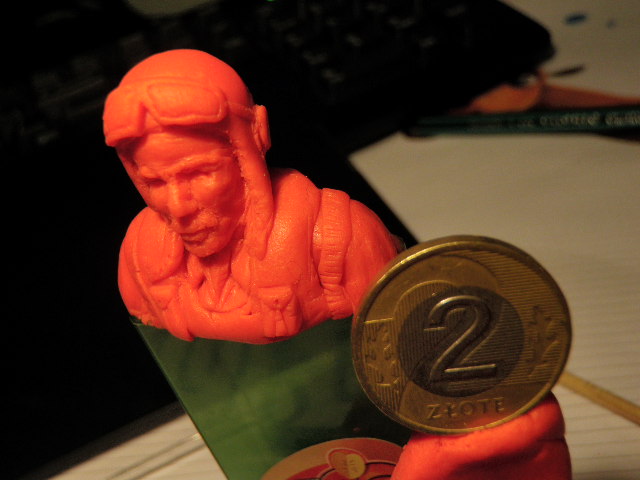

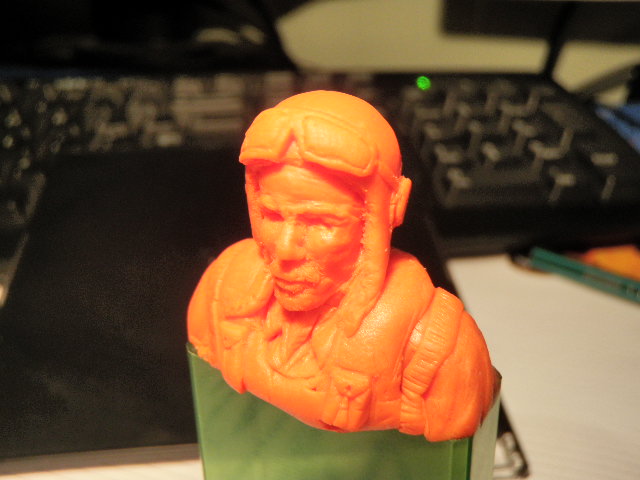

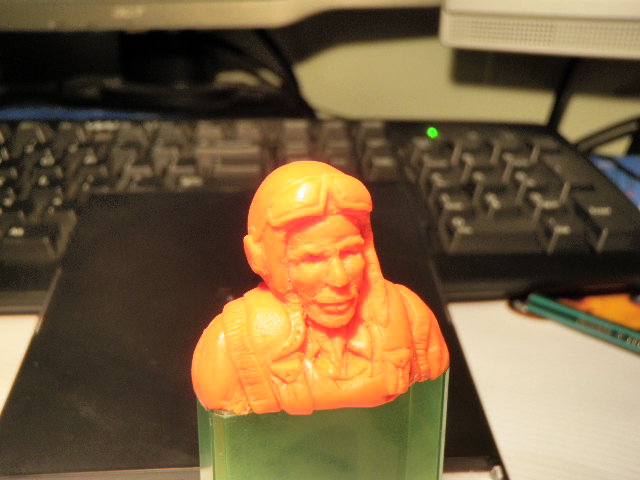

jak wychodza pierwsze wprawki - oceńcie sami:











[Tomek]

No nie mów , że sam to wydłubałeś. :shock: :shock: :shock:

[Gites]

[...] oceńcie sami [...]

A kolega którą ASP kończył?

[marek rokowski]

hehe



cieszę sie że Wam się podoba



spróbuję udłubać resztę "kadłubka" bo widzę że w kabinie Hellcata sporo miejsca





no i teraz zagwozdka: robić mu maskę tlenową zwisającą na szyji czy nie...





PS. ASP ... - blisko, blisko - ale trzeba by dodać do tego trochę pedagogiki

[kesto]

no i teraz zagwozdka: robić mu maskę tlenową zwisającą na szyji czy nie...

zwisającą ...no i rura karbowana oczywiście

[rapier]

Marku i koniecznie odlew a potem na pol i do tloczenia z hipsa :) MOze zrobisz serie pod 1:10 takich lekkich figurek. Na rynku rzeczywiscie sa braki
