Silnik do FunCub-a

[TomekONY]

Tutaj jest rasowy 3542 1000kv

146 gram wagi

http://www.hobbyking.com/hobbyking/store/uh_viewItem.asp?idProduct=16233



A co do wyważania - z tym chyba wszyscy mają problem...

[robintom]

Dzięki temu że mam lekki silnik to ja nie mam.

Pakiet jest 1cm od tylnej ścianki.

[robas69]

Jeżeli pogoda pozwoli to jutro wypróbuję tę przeróbkę w praktyce

Adam, jak się sprawuje to podwozie? Moim zdaniem oryginał to niewypał. Po paru lądowaniach rozłazi się na boki, a koła skręcają gdzie chcą. Zresztą goleń tylnego podwozia też się wygina i model skręca w czasie startu.

[robintom]

Ja wiem że model wygląda jak traktor.

Ale jak się ląduje tak jak wygląda to nie dziwcie się że podwozie trochę się rozłazi. :rotfl:

[robas69]

Dobre :mrgreen: . Może nie jak traktor, ale mała kosiareczka co wycina wszystko zanim siądzie :lol2: .

[ahaweto]

Teraz podwozie jest OK. Jest w miarę elastyczne, ale model przy starcie i dobiegu nie buja się. Tylne koło wraz z mocowaniem zmieniłem wcześniej i teraz wszystkie problemy z podwoziem minęły.



Producent powinien to poprawić ale pewnie cena by wzrosła. A tak każdy zrobi to we własnym zakresie a jeżeli nie to model rozbije i... kupi nowy

[robas69]

Teraz podwozie jest OK. Jest w miarę elastyczne, ale model przy starcie i dobiegu nie buja się

Potwierdzam w 100 procentach. Właśnie wróciłem z lotów modelu na nowych "nóżkach" pomysłu i produkcji Adama, za co Mu jeszcze raz serdecznie dziękuję. Oto one w moim modelu /widać już na nim trochę śladów eksploatacji/:

[ahaweto]

Pięknie ale załóż termokurczki bo te luty trochę rażą 8)

[robas69]

To specjalnie żeby reklamować Twoje umiejętności w lutowaniu, niech się inni uczą :rotfl:

[TomekONY]

Filmik (HD) i parę fotek z wczorajszych lotów



https://picasaweb.google.com/114305615493246127728/FunCub?authkey=Gv1sRgCL3rz5buzffjngE





http-~~-//www.youtube.com/watch?v=Wp-yPp-9G4M



http-~~-//www.youtube.com/watch?v=32ujYO9KqoM

[ahaweto]

Jak już zrobiłem solidne podwozie główne to po kilkunastu lądowaniach wyłamały się łapki w tym plastikowym elemencie który jest przyklejany do kadłuba i do którego mocujemy podwozie. Dorobiłem nowe mocowanie podwozia troszkę wzorując się na mocowaniu w Mentorze.



Zeszlifowałem ten plastikowy element i w tym samym miejscu nakleiłem podstawę mocowania wykonaną ze sklejki.





W środku znajduje się element wykonany ze sklejki 3mm (taka jest średnica drutu z którego wykonałem nowe golenie) który ustala położenie podwozia względem kadłuba.

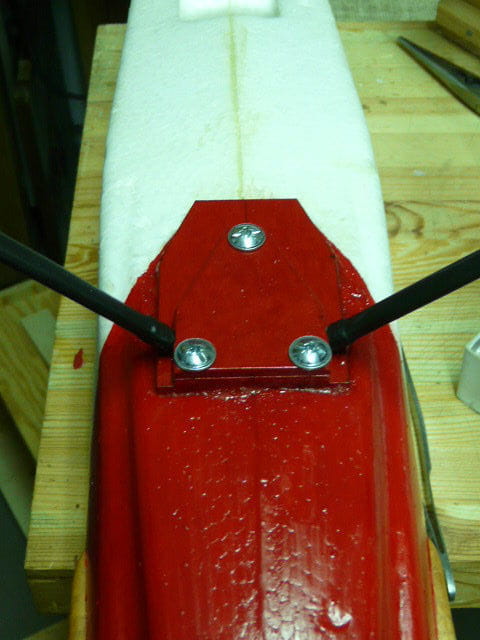

Całość jest nakryta nakładką ze sklejki i mocowana trzema śrubami M3 -meblowe.

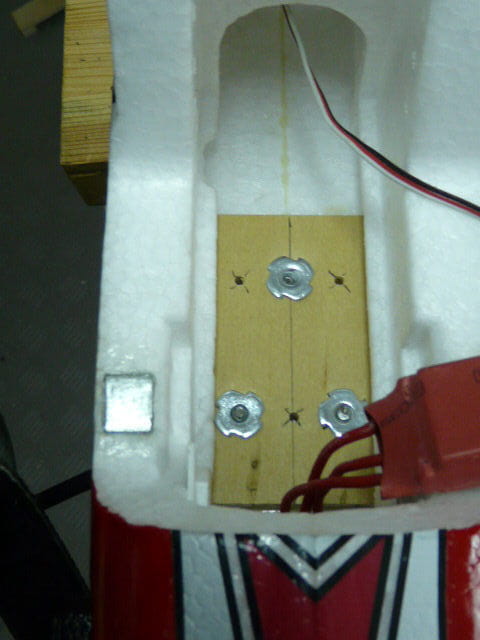

W kadłubie wkleiłem sklejkę w której są zamocowane gniazda M3. Śruby obciąłem na taką długość aby po skręceniu całości nie wystawały ponad gniazda.





Przeróbkę tę wykonałem już wiosną i jak do tej pory z podwoziem głównym nie mam żadnych problemów. A model lądował już kilkadziesiąt razy.

[ahaweto]

Zima nastała i pora zakładać narty. Po doświadczeniach z goleniami do nart które wykonałem wcześniej (opisałem je na stronie 3 tego tematu), zdecydowałem się na wykonanie nowych goleni. Powodem była zła współpraca sprężyn ustalających narty z goleniami. Aby zapiąć sprężyny na goleniach konieczne było odgięcie sprężyny w stronę goleni. Widać to na zdjęciu (str.3). Tak uformowana sprężyna nie spełniała dobrze swojego zadania.

W nowych goleniach drut w stosunku do osi wygiąłem pod kątem prostym na długości 25mm i następnie pod kątem do mocowania.

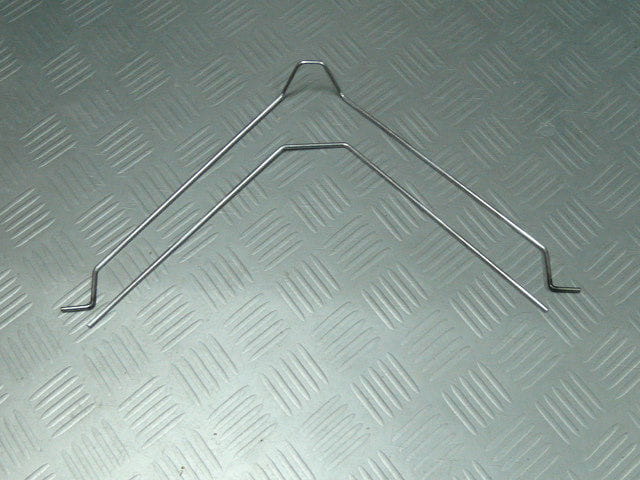

Tutaj jeszcze przed lutowaniem.





Samo przygotowanie i spasowanie goleni do lutowania jest bardzo żmudne ale wykonalne. Golenie są gięte pod wieloma kątami i aby wyszło dobrze a model stał prawidłowo należy poświęcić sporo czasu. Aby uniknąć zwichrowania golenie lutowałem zamocowane na modelu czyli tak jak będą pracowały.



Udało się





Tutaj widać ten zgięty pod kątem prostym w stosunku do osi odcinek 25mm. Dzięki temu sprężyna pracuje prawidłowo.





Sprężyny dołączane do tych nart bardzo dobrze utrzymuję nartę w położeniu ułatwiające lądowanie, również ustalenie tego położenia nie sprawia żadnych trudności.



Dzisiaj nowe golenie zostały sprawdzone praktycznie, i jest bardzo dobrze
