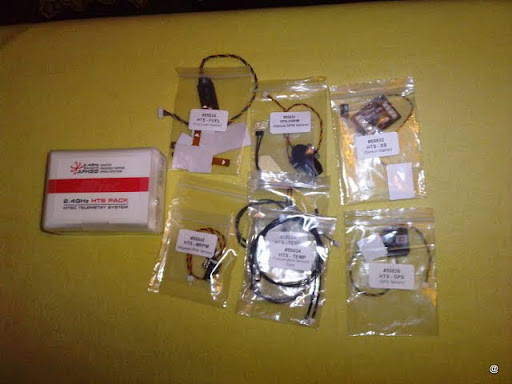

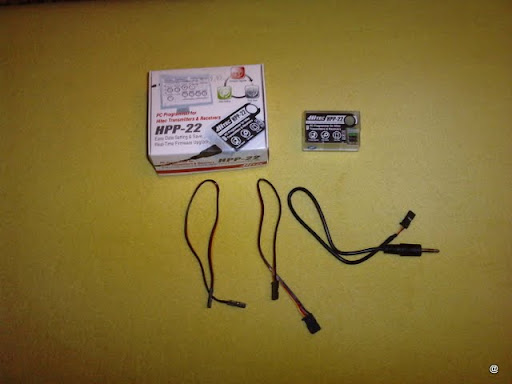

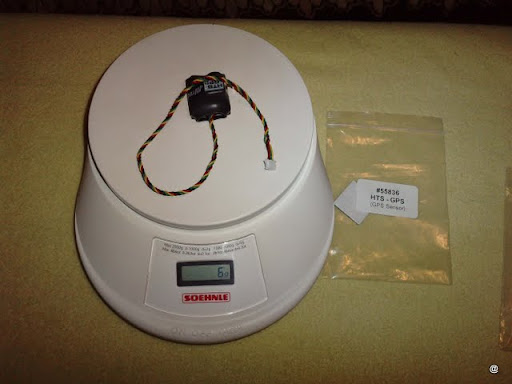

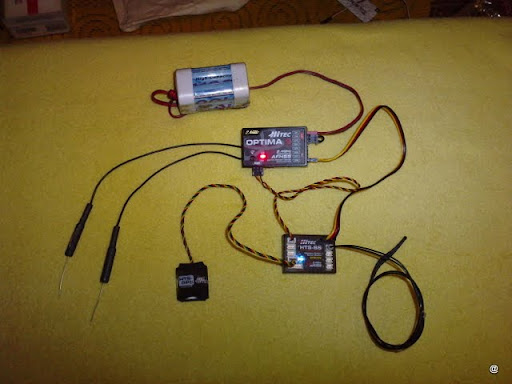

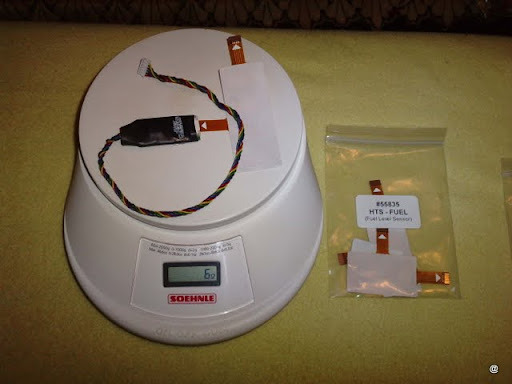

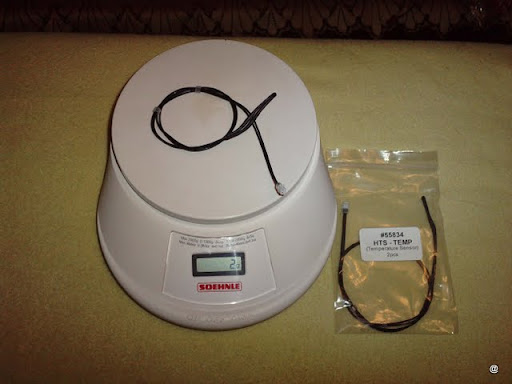

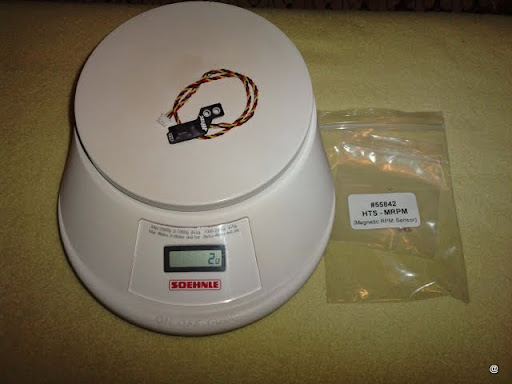

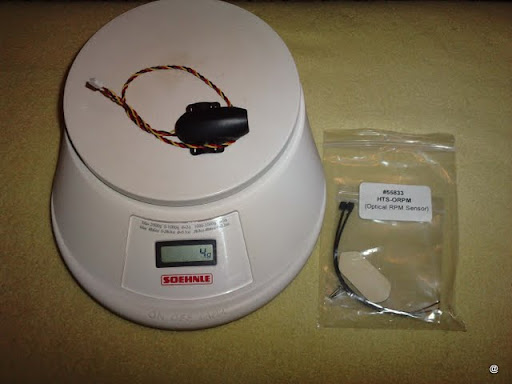

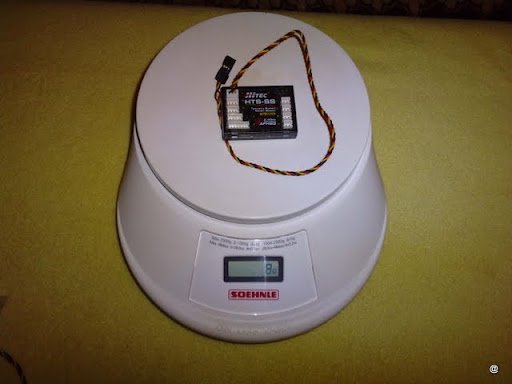

Norman Posted November 30, 2010 Share Posted November 30, 2010 Znalazłem chwilkę i zrobiłem fotki bajerów rozszerzających możliwości mojej aparaturki . Chciałem wam przedstawić trochę danych dotyczących dużego zestawu 55830 telemetrii do aparatury Aurora-9 . Sam kiedyś dużo szukałem informacji o tym zestawie , więc i może was to zainteresuje. W zestawie: • moduł telemetryczny HTS-SS (55832) x 1 • sensor GPS HTS-GPS (55836) x 1 • sensor obrotów-optyczny HTS-ORPM (55833) x 1 • sensor obrotów-magnetyczny HTS-MRPM (55842) x 1 • sensor poziomu paliwa HTS-FUEL (55835) x 1 • sensor temperatury HTS-TEMP (55834) x 4 Podłączony moduł telemetryczny HTS-SS , świeci mrugającym niebieskim światełkiem Do poprawnego działania potrzebna jest aktualizacja w nadajniku i odbiorniku do wersji przynajmniej 1.07(0). Dotyczy to szczególnie osób, które nabyły aparatury przed wrześniem 2010r. Aktualizacje dokonuje się za pomocą programatora HPP-22. Tu do pobrania instrukcja do HPP-22 http://hitecrcd.co.kr/tester/hpp-22_maulal.pdf Program służący do zmiany oprogramowania , aktualizacji odbiorników , nadajników i modułu pobieramy ze strony http://hitecrcd.co.kr/tester/hpp_22.htm Ten sam program jest wykorzystywany do śledzenia na bieżąco trasy lotu modelu oraz wszystkich parametrów lotu . W zależności od posiadanych czujników możemy odczytywać : - GPS ( pozycja , wysokość , prędkość , odległość od miejsca startu ) - temperaturę ( w zestawie 4 czujniki ) - obroty , czujnik magnetyczny i czujnik optyczny - poziom paliwa ( w zestawie 3 czujniki o różnej długości , wszystkie maja cztery punkty pomiarowe ) Wszystkie te czujniki podłączone są do modułu telemetrycznego HTS-SS . Zasilanie modułu HTS-SS możemy wykorzystać bezpośrednio z odbiornika podłączając kablem 3 żyłowym zawartym w zestawie . Opis programu do obsługi interface HPP-22 http://hitecrcd.co.kr/tester/hpp_22.htm Po pobraniu programu i zainstalowaniu , można zobaczyć jak wygląda przykładowa trasa nawet nie mając interface . Trzeba uruchomić program , kliknąć "ETC" i w rozwijanym okienku wybrać "SPECTRA 2.4 MODULE DEMO" . tu do pobrania przykładowa TRASA Po rozpakowaniu trasy w uruchomionym programie wybrać file / Open (sensor) i wskazać ten plik tekstowy. Istnieje też możliwość oglądania trasy modelu w programie GoogleEarth , wtedy trasa jaką pokonał model jest wyświetlana w 3D. Link to comment Share on other sites More sharing options...
Norman Posted December 1, 2010 Author Share Posted December 1, 2010 Po odinstalowaniu programu HPP-22 i ponownym zainstalowaniu , przestaje wyświetlać ikonę modelu i nie rysuje już trasy . Czy ktoś by mógł mi pomóc rozwiązać ten problem ? Tak powinno to wyglądać Edit : Czy są osoby na tym forum które sprawdzały poprawność wyświetlania modelu i trasy w programie HPP-22 , lub maja swoje zapisane trasy i chciały by się podzielić doświadczeniami ? Link to comment Share on other sites More sharing options...
Norman Posted December 17, 2010 Author Share Posted December 17, 2010 Wyszła nowa wersja programu HPP-22 , V1.04(1) Po zainstalowaniu nie występuje już problem z brakiem rysowania trasy modelu :jupi: Link to comment Share on other sites More sharing options...
Pit Posted December 19, 2010 Share Posted December 19, 2010 A ja bym miał pytania odnośnie czujników. Na ile precyzyjny jest sensor poziomu paliwa? Na jakiej zasadzie działa magnetyczny sensor obrotów? Czy na śmigle montuje się jakiś marker? Link to comment Share on other sites More sharing options...
smootny Posted December 19, 2010 Share Posted December 19, 2010 Na jakiej zasadzie działa magnetyczny sensor obrotów? Czy na śmigle montuje się jakiś marker? Sensor obrotów chyba działa na tej zasadzie: http://www.model-fan.com.pl/index.php?p3080,obrotomierz-do-smigiel Link to comment Share on other sites More sharing options...
armand Posted December 19, 2010 Share Posted December 19, 2010 Na piaście albo montujesz albo są zamontowane magnesy (sterowanie elektonicznym zapłonem w benzynach) Ten pomiar paliwa w zbiorniku jest intrygujacy. Jest gdzieś instrukcja do tego sensora, ma ktoś jakieś doświadczenia ze stosowania?? Link to comment Share on other sites More sharing options...
smootny Posted December 19, 2010 Share Posted December 19, 2010 Wychodzi na to, że są dwa czujniki : magnetyczny i optyczny Link to comment Share on other sites More sharing options...
Leszek_K Posted December 19, 2010 Share Posted December 19, 2010 Czy moglibyscie sie Panowie zdecydowac - sensor czy czujnik. W slowniku jezyka polskiego slowo sensor nie wystepuje. Ktos, gdzies, na tym forum, cosik pisal na temat uzywanie jezyka polskiego. Link to comment Share on other sites More sharing options...
Swift Posted December 19, 2010 Share Posted December 19, 2010 Czujnik poziomu paliwa, jest tyle intrygujący, co kiepsko opisany w dokumentacji, nie mniej z tego co wyczytałem: - montuje go się na zewnątrz dolnej ścianki zbiornika. - obecny na RC Groups człowiek z Hiteca, nie bardzo potrafi wyjaśnić na jakiej zasadzie ten czujnik działa - pisze, że mierzy gęstośc paliwa ??? IMO to wygląda i prawdopodobnie jest tensometr, czyli de facto mierzy naprężenia na dnie zbiornika, które to zależą od cięzaru paliwa w zbiorniku, ale to tylko moje przypuszczenie. - mierzy tylko poziom paliwa żarowego, do mieszanki benzynowej się nie nadaje i według przedstawiciela Hitec pracują nad bezynowym, ale skarżą się że kiepsko im idzie. - mierzy poziom w skali 5-cio stopniowej, czyli nieco na oko. - mierzy tylko jeżeli model/zbiornik jest w pozycji normalnej poziomej, podczas akrobacji nie mierzy. PS Co do czujnika obrotów; czujnik magnetyczny posiada w zestawie magnesy. Odelgłość płaszczyzny wirowania magnesu od głowicy czujnika, gwarantująca poprawny odczty, to 1mm. Magnes powinien być zamontowany (np. na tarczy kołpaka śmigła) tak aby strona oznaczona X, zwrócona była w stronę głowicy czujnika, innaczej nie działa. Link to comment Share on other sites More sharing options...
armand Posted December 19, 2010 Share Posted December 19, 2010 Lesze_K polecam sensor SJP PWN Link to comment Share on other sites More sharing options...

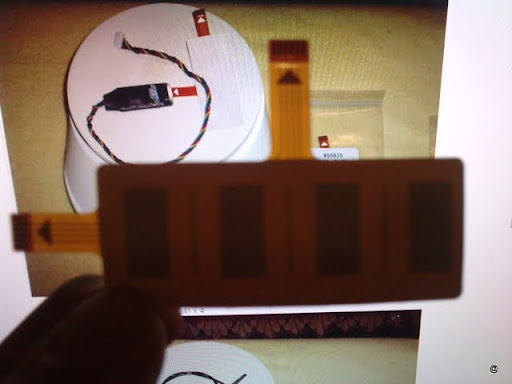

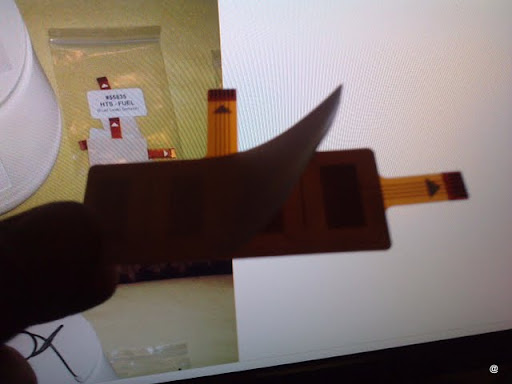

Norman Posted December 19, 2010 Author Share Posted December 19, 2010 miernik poziomu paliwa chyba nie mierzy żadnych naprężeń . Swój jeszcze nie naklejałem na zbiornik , podczas próby oparłem o butelkę z wodą i pokazywał zmieniający się stan w butelce gdy ją przechylałem. edit : sorki za niewyraźne fotki ale robiłem na tle monitora żeby prześwietlić trochę ten czujnik z naklejką Link to comment Share on other sites More sharing options...
Pit Posted December 19, 2010 Share Posted December 19, 2010 - GPS ( pozycja , wysokość , prędkość , odległość od miejsca startu )Jak rozumiem są to dane czysto geograficzne odczytam po locie. Ciekawe czy w perspektywie Hitec wypuści czujniki bardziej praktyczne z lotniczego punktu widzenia (prędkościomierz, wariometr) tak aby można było odczytać prędkość modelu nie względem ziemi a względem powietrza, ustawiać ostrzeżenia jeżeli jest się w okolicy prędkości przeciągnięcia, monitorować na biężąco prędkości wznoszenia i opadania itp. itd. Obecny zestaw chyba nie ma takich możliwości, sprostujcie jeśli jestem w błędzie. Link to comment Share on other sites More sharing options...
Norman Posted December 19, 2010 Author Share Posted December 19, 2010 - GPS ( pozycja , wysokość , prędkość , odległość od miejsca startu )Jak rozumiem są to dane czysto geograficzne odczytam po locie. Ciekawe czy w perspektywie Hitec wypuści czujniki bardziej praktyczne z lotniczego punktu widzenia (prędkościomierz, wariometr) tak aby można było odczytać prędkość modelu nie względem ziemi a względem powietrza, ustawiać ostrzeżenia jeżeli jest się w okolicy prędkości przeciągnięcia, monitorować na biężąco prędkości wznoszenia i opadania itp. itd. Obecny zestaw chyba nie ma takich możliwości, sprostujcie jeśli jestem w błędzie. Nie koniecznie musisz to doczytać po locie , cały czas podczas lotu masz to widoczne na wyświetlaczu nadajnika . Jeśli podczas latania będziesz miał podpiętą aurorę9 z HPP-22 i z komputerem , to będziesz to widział na monitorze komputera . Masz możliwość przełączania się z czujników na radar pokazujący przemieszczający się model . Niedługo wyjdzie moduł USB WI-FI , zastępujący niewygodne połączenie kablowe tych przedmiotów . Z następnych nowinek które się pojawią to głosowe informowanie o tych parametrach edit: chyba muszę zacząć cytowanie selektywne Jeśli chodzi jeszcze o czujnik paliwa, to są cztery stany jakie może pokazać , w komplecie są trzy naklejki i każda jest podzielona na cztery punkty pomiarowe . Każda naklejka(czujnik) jest innej wielkości , aby dobrać do wielkości swojego zbiornika. Link to comment Share on other sites More sharing options...
Norman Posted February 13, 2011 Author Share Posted February 13, 2011 znalazłem film pokazujący działanie głosowego powiadamiania o parametrach , ciekawe czy będzie można zmieniać głosy lub wprowadzić nasz język . EDIT : Dzisiaj przeprowadziłem testy dotyczące działania czujnika poziomu paliwa z paliwem benzynowym oraz z olejem napędowym . Niestety mam złe wieści i zasłyszane obawy że nie bedzie pokazywał prawidłowo się sprawdziły . Testy przeprowadziłem w naczyniach szklanych i z tworzyw sztucznych , czujnik zbliżony do paliwa benzynowego z domieszką oleju nie powoduje żadnej reakcji , natomiast zbliżony do naczynia z wodą lub do rozpałki grilowej alkoholowej pokazuje prawidłowe wskazania. Wiec może być używany jedynie z paliwami do silników żarowych. Link to comment Share on other sites More sharing options...
specyfick Posted February 16, 2011 Share Posted February 16, 2011 Taki modelarski TAWS :oops: Link to comment Share on other sites More sharing options...
ZET Posted June 9, 2011 Share Posted June 9, 2011 Normanie. Czy jest jakaś istotna różnica w module telemetrycznym HTS-SS w wersji nitro i elektro? Zamawiając nie zwróciłem uwagi na ten detal, a sprzedawca nie poinformował mnie o takim wyborze. Druga sprawa tyczy się GPS'a. Ile czasu potrzebuje na zalogowanie? Czy położony przy oknie ma prawo "milczeć"? Nie mam żadnych odczytów w aparaturze, które powinny pojawić się - jak sądzę, w miarę prędko po włączeniu zasilania. Link to comment Share on other sites More sharing options...
ZET Posted June 10, 2011 Share Posted June 10, 2011 Coś mi umknęło, albo Hitec zmienił front. W wersji 1.10 modułu HPP-22 nie ma opcji demo i nie widzę szansy na uruchomienie w komputerze panelu pozwalającego na podgląd trasy modelu i wszelkich odczytów z posiadanych czujników. Wszystko działało w wersji 1.04, a tu niespodzianka. Oświećcie mnie proszę. Edit: Znalazło się w innym miejscu Link to comment Share on other sites More sharing options...
ZET Posted June 10, 2011 Share Posted June 10, 2011 Jestem po pierwszych próbach działania GPS'a. Pokonałem pierwsze trudności i znowu mam radosny dzień - oby więcej takich :wink: Muszę przyznać, że jak na wielkość modułu i maleńkiej w nim anteny, to dokładność jest raczej porażająca. Zrobiłem test na przypadkowym parkingu i pozwoliłem sobie na pospacerowanie po nim. Obszedłem jeden samochód i fragment chodnika przy rondzie, trzymając zestaw w dłoni. Kiedy obejrzałem w Google Earth wynik, usiadłem z wrażenia. Kolejną próbę zrobię w terenie niezabudowanym i jeśli wynik będzie porównywalny lub jak sądzę lepszy, to uznam to za trafiony zakup. Chętnie udostępnię zainteresowanym plik, ale nie mam pojęcia jak go tu wkleić :? Link to comment Share on other sites More sharing options...
jarek1303 Posted June 10, 2011 Share Posted June 10, 2011 Mam pytanie? Odkryłeś , jaka jest różnica pomiędzy elekto a nitro? Ja też kupiłem odbiornik GPS i dopiero teraz dojrzałem, że kupiłem płytkę NITRO. A chcę używać z napędem elektryczym. Link to comment Share on other sites More sharing options...
ZET Posted June 10, 2011 Share Posted June 10, 2011 Czekam na info od Normana w tej sprawie. Jak nie będzie wiedział, to zadzwonię w poniedziałek do Modele Max. Gość jest szczery do bólu i bardzo kontaktowy. Osobiście uważam, że to chyba bez większego znaczenia, ale sprawdzę w najbliższym czasie czy to istotna sprawa i dam znać. Link to comment Share on other sites More sharing options...
