Jaki to rodzaj złącza antenowego?

[Jakub_K]

Witam.



Panowie, w moim chińczyku 1.2Ghz 700mW mam inne złącze anteny nadajnika i inne anteny odbiornika. Różnią się średnicą gwintu.

Chciałem zakupić lepszą antenę odbiorczą (o diversity pomyślę później), jednakże nie wiem jaki to rodzaj wtyku, a sprzedawcy z ebaya nie są specjalnie pomocni/dokładni w opisie...

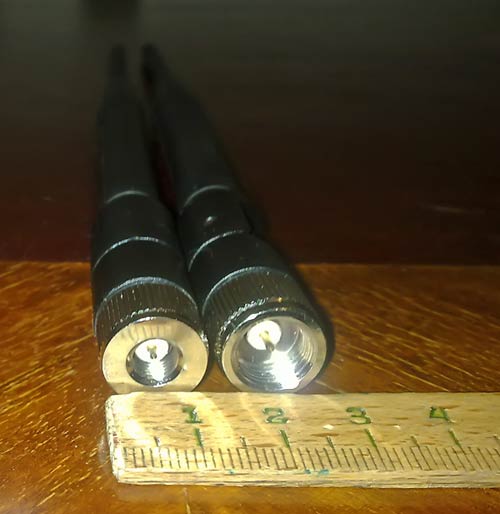

Na zdjęciu prezentuję dwa. Po lewej antena TX, po prawej RX.



pozdrawiam,

Jakub

modelepodwodne.pl

[utopia]

dokładniej rozmiar...



z fotki to może być wiele



szukaj po słowach Mini uhf , FME, TNC, SMA itd.......

[RomanJ4]

Porównaj może tu http://www.rfline.pl/publikacje/konektory_opis.html

[Jedrula]

Wygląda to na F i SMA.

[diem]

W odbiorniku jest zwykła F'ka, w nadajniku SMA. Nie mylić z RP-SMA, które dostępne są w sklepach z akcesoriami sieci bezprzewodowych - te sie nie nadają.

[Jakub_K]

Dzięki Panowie,



Pytam, gdyż znalazłem na ebayu antenę bacik 7dbi, ale z wtykiem SMA. Czy mogę po prostu wylutować z odbiornika AV gniazdo "F" i wlutować gniazdo SMA?



pozdrawiam,

Jakub

modelepodwodne.pl

[diem]

Rozstaw raczej będzie inny. Mimo wszystko i tak nie chcesz latać na antenie dookólnej 7dbi. Ma bardzo słaby kąt promieniowania w pionie, kilka stopni. Do FPV zdecydowanie panelówka, jeśli brakuje Ci odległosci na oryginalnych antenach. Poszukaj info o antenie biquad, są kalkulatory. Zbudujesz ją w godzine.

[Jakub_K]

Dzięki za odpowiedź diem.

No dobra, ale biquad jest kierunkowy tak? W tym wypadku poczekam aż będę zaopatrywał się w diversity - nie chcę latać tylko na kierunkowej.

[diem]

Kilka osób lata z biquadem rzuconym poziomo na ziemie, miedzy innymi Kefir (chyba on na to wpadl). Potwierdzone loty na 4km

[Jakub_K]

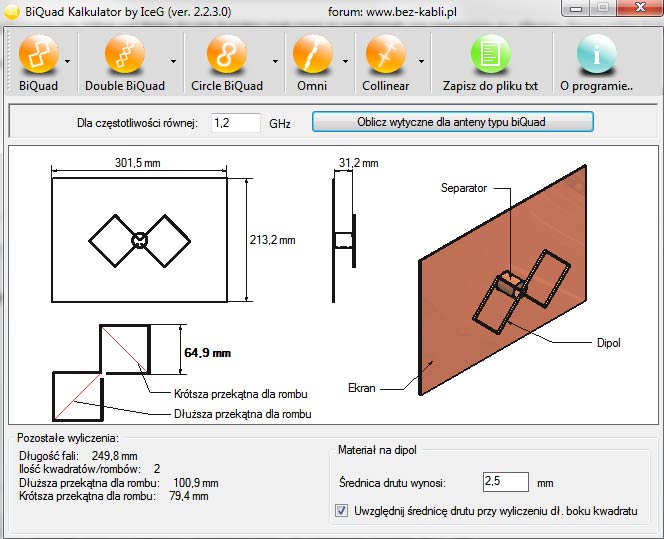

Hmm, no okej. To robię biquada. Znalazłem kalkulator, który wyliczył mi następujące wartości:





W zakładce częstotliwość, po przecinku można wpisać maksymalnie 3 cyfry, czy jest jakiś sposób by poznać w miarę dokładną częstotliwość kanału 15, a nie ogólne 1,2 GHz??



Znalazłem też taki oto tutorial budowy, ale paru rzeczy nie rozumiem.

Co tak naprawdę lutujemy w środku? Środkowy kąt drutu podłączamy do środka kabla, ale z czym kończymy końcówki i czy łączymy je ze sobą? Kalkulator wskazuję na separację końcówek drutu, ale Panowie z tutoriala te końcówki połączyli, do tego na moje oko podłączone są one chyba do reflektora. Nie do końca rozumiem też czy reflektor jest odizolowany od masy czy też ma z nią połączenie? Sporo pytań, ale chciałbym to zrobić porządnie.



EDIT: Nieaktualne, gdyż poszedłem na łatwiznę i zamówiłem antenkę od Kefira

[Jedrula]

W zakładce częstotliwość, po przecinku można wpisać maksymalnie 3 cyfry, czy jest jakiś sposób by poznać w miarę dokładną częstotliwość kanału 15, a nie ogólne 1,2 GHz??

Powinno być w specyfikacji nadajnika i odbiornika.



EDIT: Nieaktualne, gdyż poszedłem na łatwiznę i zamówiłem antenkę od Kefira

Dobrze zrobiłeś, Kefirowe anteny sa super. Niestety bez diweristy sprawdzają sie słabo, ale z diweristy i bacikiem 3dbi jest super.
