Ja tam się może nie znam na modelarstwie, ale jeszcze skrzydeł z wręgami nie widziałem.





Ja chyba też się nie znam na tym całym modelarstwie, ale wiem, że żeberka dobrze jest podlewać piwem podczas przygotowywania ;)



A na poważnie: Usunąłbym te wypełnienia (zbędny balast) i okleił całość cieniutką balsą lub sklejką.

  • 2 tygodnie później...
  • Odpowiedzi 66
  • Dodano
  • Ostatniej odpowiedzi

Top użytkownicy w tym temacie

Opublikowano

Ja chyba też się nie znam na tym całym modelarstwie, ale wiem, że żeberka dobrze jest podlewać piwem podczas przygotowywania ;)



A na poważnie: Usunąłbym te wypełnienia (zbędny balast) i okleił całość cieniutką balsą lub sklejką.



Też mi sie zawsze wydawało że na forum nie jednemu się dostało za żeberka a teraz też za wręgi?? to jak to się powinno nazywać :P



Piper jak na razie wyglada bardzo fajnie, ale jak już ktoś wcześniej napisał wzmocnij mocowanie silnika, bo naprawdę kiepsko to widzę.

Opublikowano

Elementy kształtowe w płatach (skrzydłach, statecznikach) to żebra (żeberka). Pozostałe to wręgi (w kadłubie, gondolach silnikowych, pływakach, itd.). Są jeszcze podłużnice, rozpórki, wzmocnienia, wypełnienia, zastrzały, dźwigary, ... i mnóstwo innych trudnych słów.



Dobrze jest je używać właściwie, ponieważ, co prawda model od tego lepiej nie poleci, ale łatwiej jest nam modelarzom się porozumieć.

  • 1 miesiąc temu...
  • 1 miesiąc temu...
Opublikowano

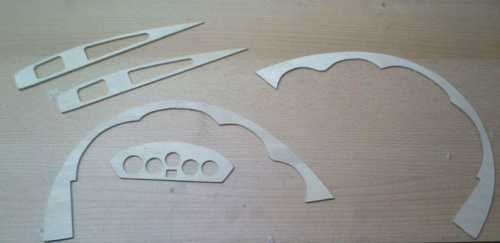

Po dłuższej przerwie wracam do budowy pipera. W między czasie kolega z którym dzielę modelarnie

zbudował frezarkę cnc dzięki czemu wycinanie elementów jest dziecinnie proste i sam bym nigdy nie

uzyskał takiej dokładności. Dokończę budowę skrzydeł ale, już rysuję odchudzoną wersję.














Wczoraj wieczorem postanowiłem zrobić deskę rozdzielczą

czarna obwódka to kabelek od słuchawek. Odpaliłem wczoraj

grę FSX i zrobiłem zrzut ekranu kokpitu pipera, wydrukowałem zegary i je wkleiłem




  • 4 tygodnie później...
Opublikowano








Skrzydła dostały lotki i serwa




Kadłub powoli rośnie, kolejny etap to montaż tylnego usterzenia oraz zrobienie centropłata



Nie wiem na ile to się uda ale celuję w wagę max 5kg, czy taka masa nie zrobi z tego samolotu cegły?

Opublikowano

Wiosna już jest, a więc czas przyśpieszyć budowę piperka.

Wyciąłem wręgę silnika







Oraz wstępnie przymocowałem silniczek


I tutaj mam do was pytanie... u góry mocowanie silnika trzyma się na 2 sklejkach o łącznej grubości 6mm

na dole są 3 sklejki i pomiędzy żywica co daje 12mm grubości. U góry coś takiego wytrzyma czy lepiej wkleić jeszcze jedną wręgę ze sklejki 3mm?





Zabrałem się za ustawianie skrzydeł













otwory w centropłacie na rurkę plastikową zrobiłem większe aby ustawić skrzydła i zalałem żywicą w przygotowane "kieszenie"





Sam model ze skrzydłami oraz usterzeniem tylnim waży obecnie 2kg do tego silnik z osprzętem 1kg, a więc zostaje mi 2kg do maxymalnej zakładanej masy.

Serwa baterie zbiornik paliwa koła itd już czekają, będę musiał dziś to zważyć aby wiedzieć ile mi jeszcze zostało gram na wykorzystanie :)

  • 2 tygodnie później...
Opublikowano

Witam no nareszcie jakieś postępy. :D

Model wygląda naprawdę zacnie. Powiedz jakich rurek użyłeś jako dźwigary ?

Jak tak się napatrzę na to twoje cudo to sam nabieram zapału żeby w końcu wykożystać mojego ASP.

Czekam na dalsze postępy i końcowy efekt.

  • 3 tygodnie później...
Opublikowano

Kristoff rurki 20 i 10mm do tego drewniane kołeczki i wszystko zabezpieczone śrubą m5 skręcane na motylek w centropłacie.

Dziś zrobiłem kilka nowych fotek...

zabrałem się za podwozie, główne poszło do pospawania tylnie wykonałem z kawałków aluminium

umieściłem dwa łożyska 5/2,5 mm aby skręcało bez oporów
















boki centropłata pokryte balsą 1mm


Przyszedł czas na zrobienie pokrywy, zastanawiam sie czy magnesy neodymowe wystarczą, czy lepiej zabezpieczyć to na śrubie?




Kadłub pokryty balsą, czeka jeszcze szlifowanie przed oklejaniem




Zabrałem się za zastrzały




w środku rurka węglowa, balsa wyginana na mokro i na wierzchu rurka termokurczliwa







Może trochę przesadziłem ale obawiając się uszkodzenia serwa gazu od wibracji, zastosowałem

duże serwo z metalowymi zębatkami o mocy ponad 10kg a na ssanie mniejsze

wszystko ładnie działa, ssanie ustawiłem na przełączniku trój pozycyjnym otwarte/zamknięte/do połowy otwarte, mogę też na potencjometrze ale to w praniu wyjdzie który system będzie lepszy




kupiłem żelazko i od razu chciałem je przetestować

pierwsze w życiu oklejanie folią, nie sadziłem że to aż tak pracochłonne :) będę musiał poszukać jakiś informacji jak oklejać kadłub bo szczerze mówiąc trochę mnie to przeraża




Silnik po zimie został uruchomiony :)

Opublikowano

nie miałem dokładnych planów kadłuba, tylko zarys z zaznaczonymi miejscami gdzie jaka wręga powinna być, więc większość to moja własna twórczość. W dodatku to mój pierwszy tartak, więc cały czas się uczę :) niedługo pokażę podwozie, ono jest dopiero toporne :P

Opublikowano

hyba na odwrót zamontowałeś orczyk w lotce, oczko w które wchodzi popyhacz powinno być w jednej osi z zawiasami

Opublikowano

na odwrót zamontowałeś orczyk w lotce



Oczywiście. Dźwignia lotki powinna być skierowana w stronę zawiasów, a nie spływu. Poza tym - jak napisał Rafał - oś obrotu w dźwigni powinna znajdować się nad linią obrotu lotki.

Opublikowano

Dziękuję za spostrzegawczość, na szczęście wystarczy odkręcić dwie śrubki obrócić o 180 stopni i wszystko będzie ok :)

  • 4 tygodnie później...
  • 1 miesiąc temu...
Opublikowano

Zaczynam oklejać model folią, wyposażenie wewnątrz, zamontuje po wstępnym wyważeniu aby nie dokładać zbędnego balastu

Nie wiem jak zrobić podwozie, kupiłem trochę rurek aluminiowych ale skręcane na śruby m2 nie wyglądają za dobrze. Zastanawiałem się nad twardym lutowaniem cyną Alumweld która dostępna jest na allegro ale wyczytałem ze spoina nie jest zbyt mocna. Może ma ktoś doświadczenie z tym wynalazkiem? Albo zrobić na początek sztywne zawieszenie z duralu?
