Łódź z napędem parowym

[GRZECHU I JURAS]

Te jezioro w dalszym ciągu jest tak czyste Marku. Pozdrawiamy

[GRZECHU I JURAS]

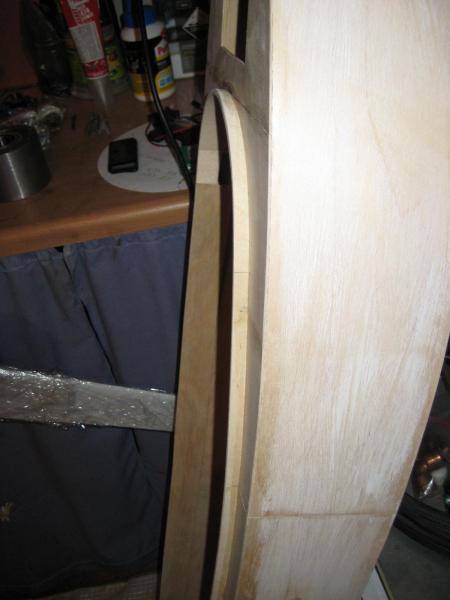

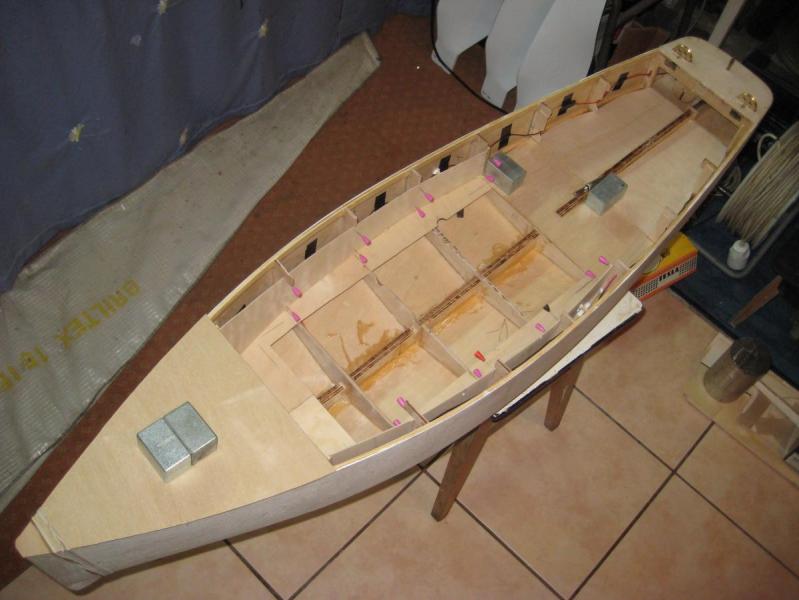

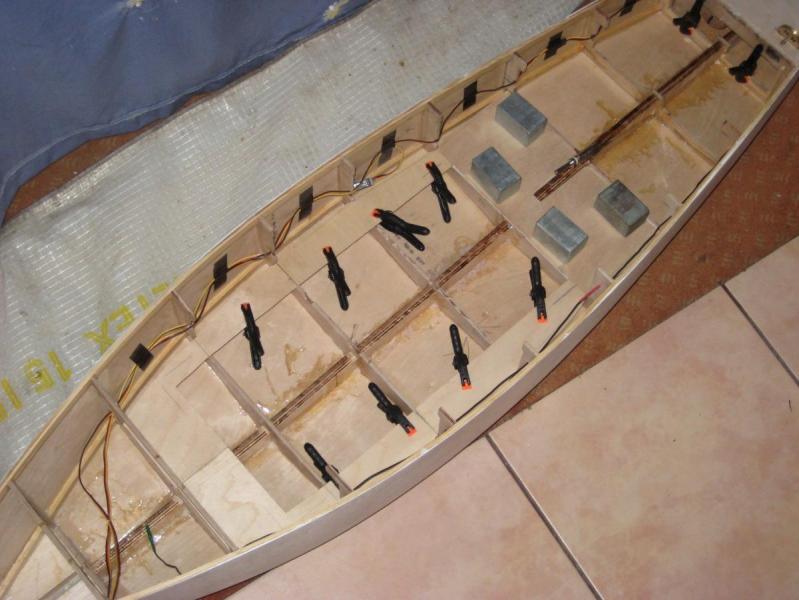

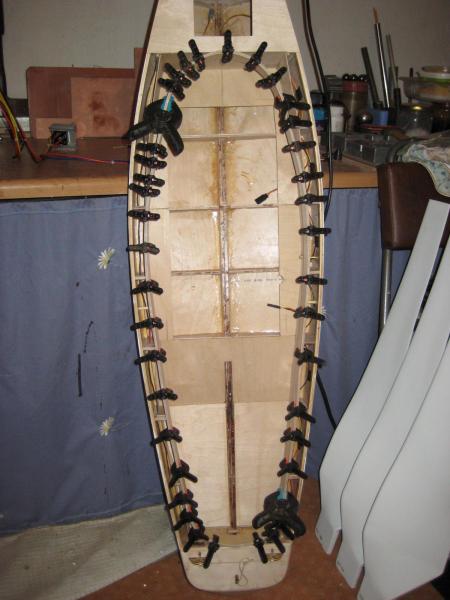

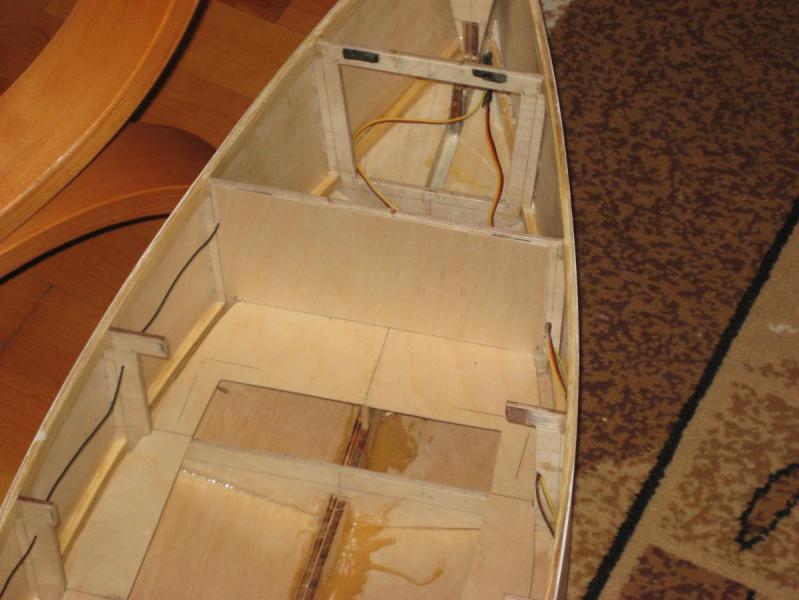

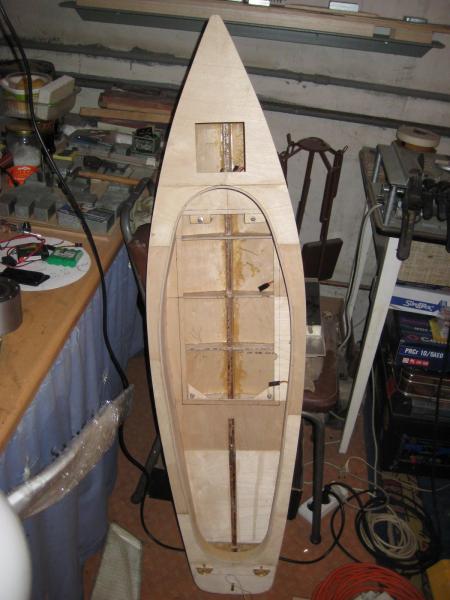

I kolejne fotki z powolnego postępu prac.















[GRZECHU I JURAS]

Kolejne fotki.

[GRZECHU I JURAS]

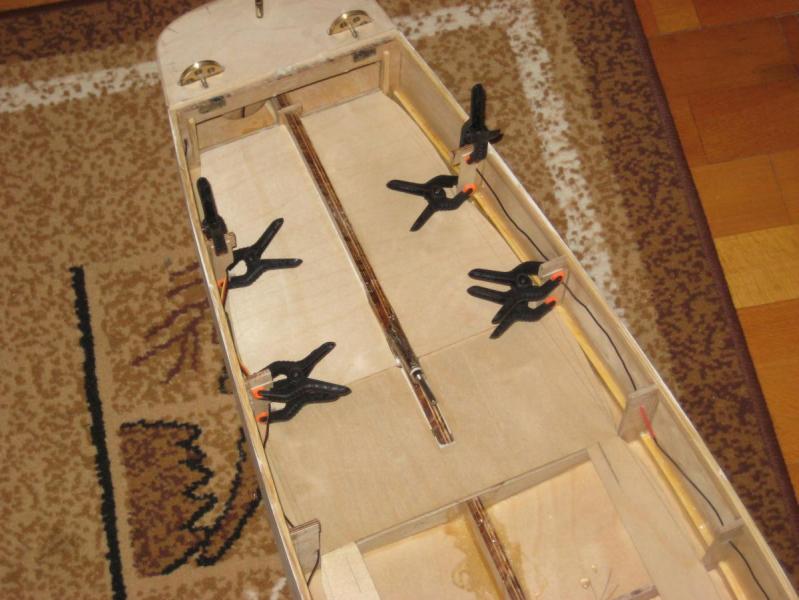

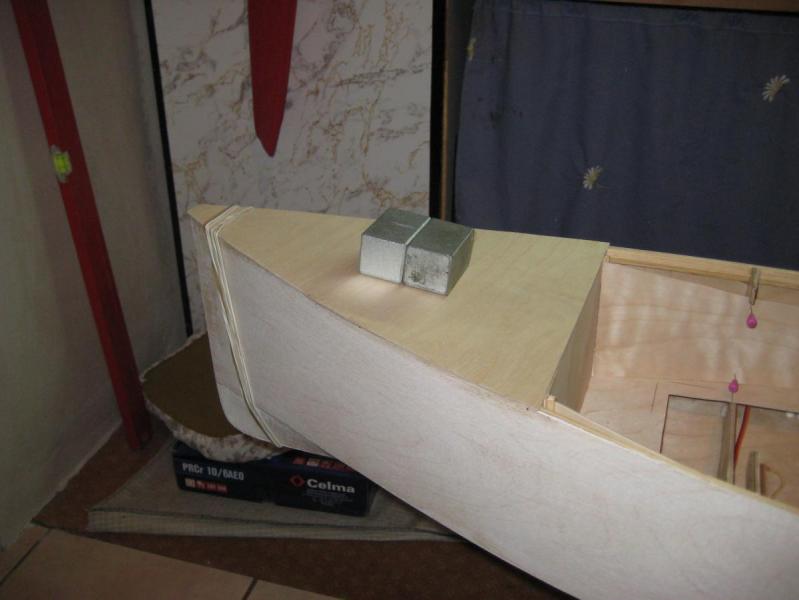

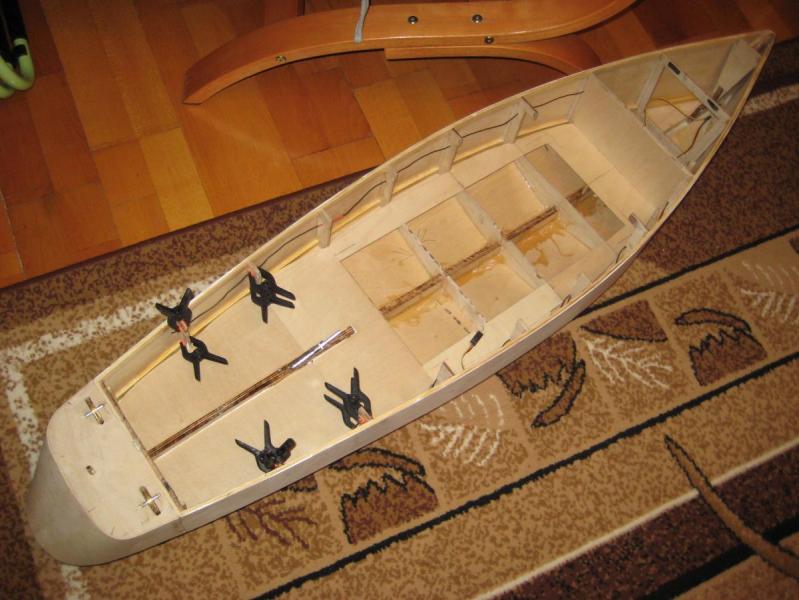

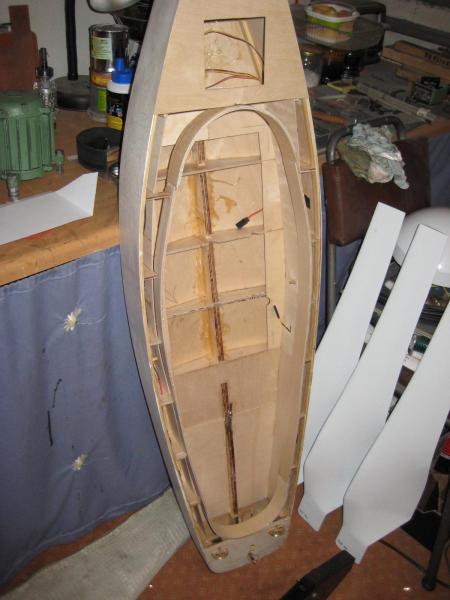

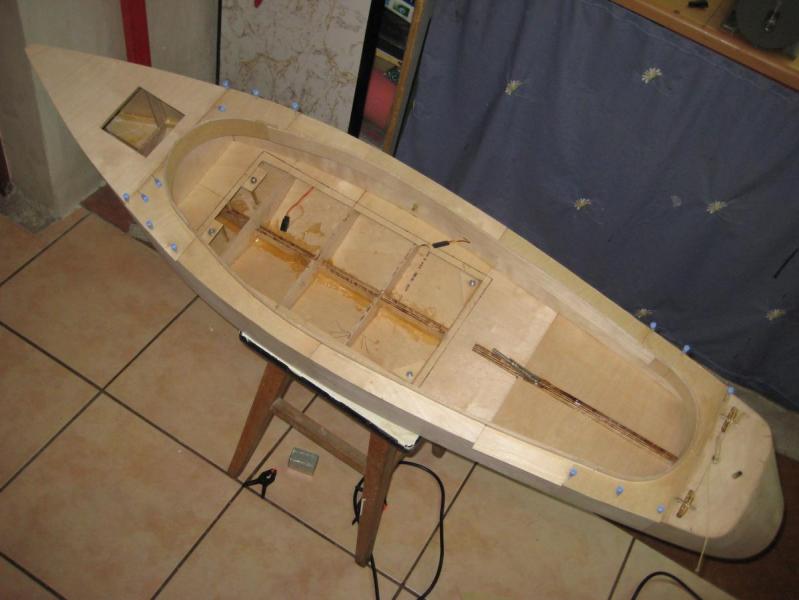

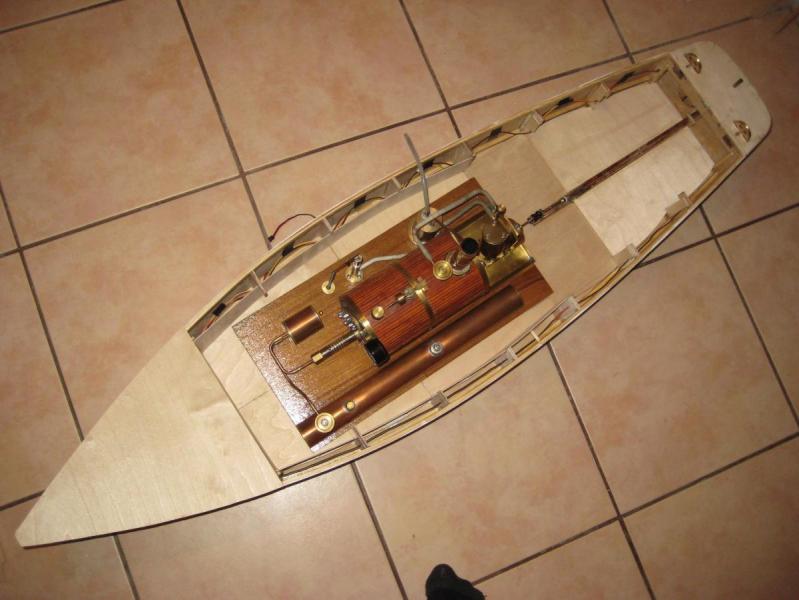

I kolejne fotografie z postępu prac. Następny w kolejce będzie mechanizm steru i ster. Potem obróbka kadłuba.



[St.Marek]

Witam.

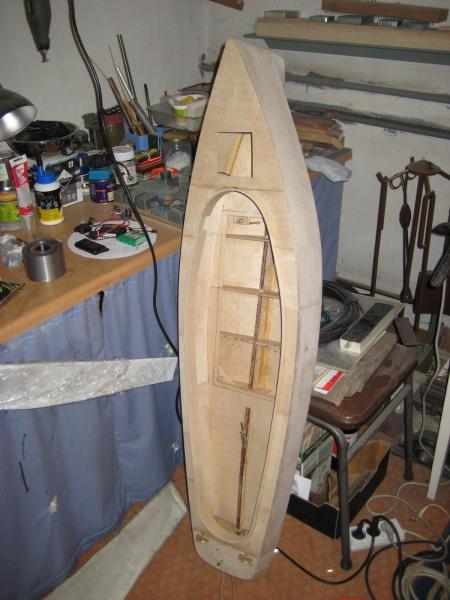

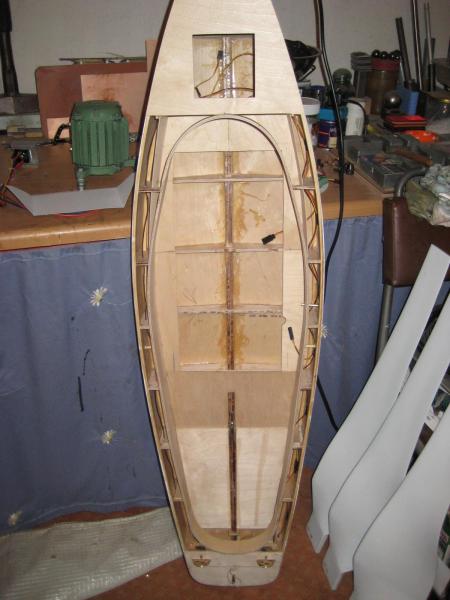

WOW ! ! ! Lody puszczą na jeziorach to chyba będzie próba. Kadłub wygląda coraz bardziej okazale. Mam pytanie, pierwsze zdjęcie od góry, obok kadłuba to łopaty śmigła do elektrywni wiatrowej ? ? ?

[GRZECHU I JURAS]

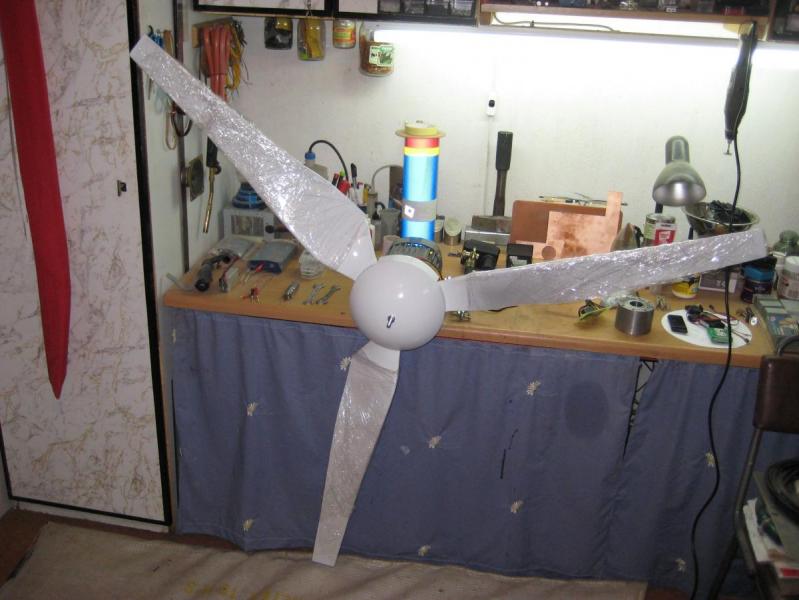

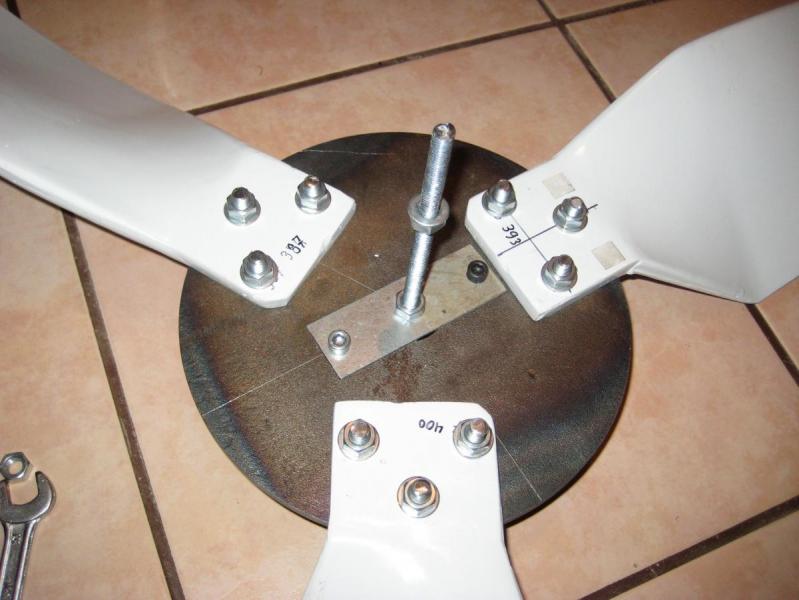

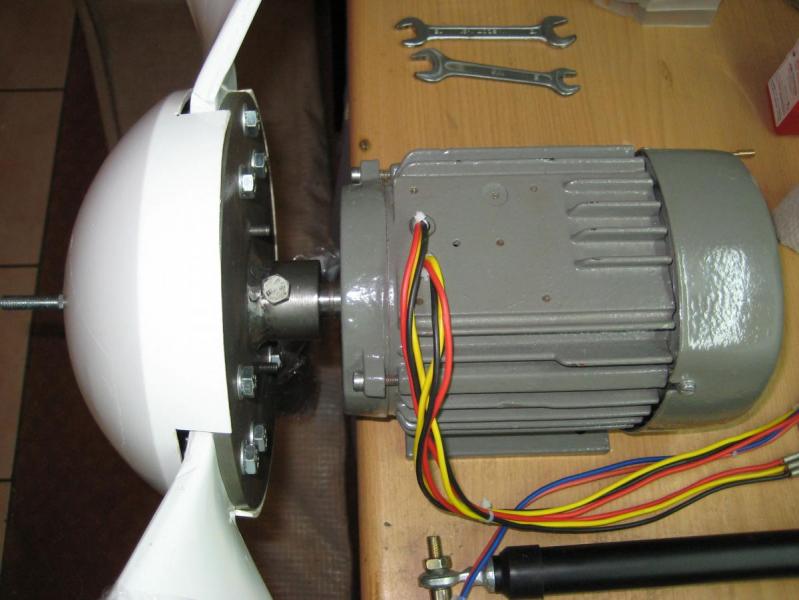

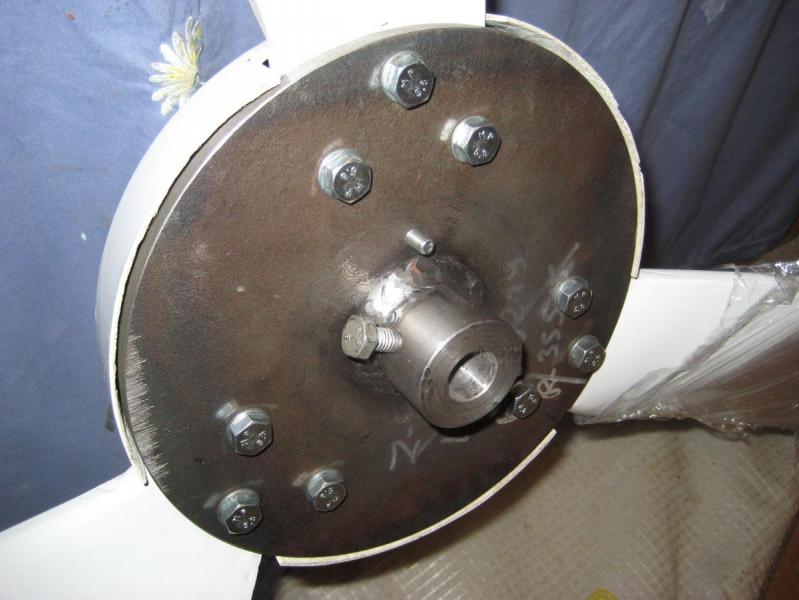

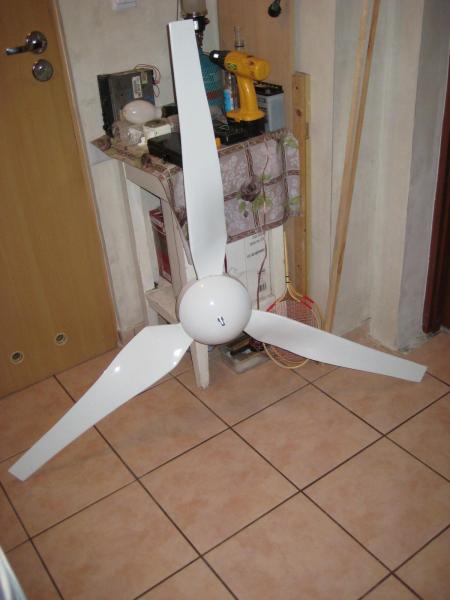

Lekka zmiana tematu: Tak to do mojej następnej turbiny wiatrowej. Trzy łopaty z laminatu i kołpak zakupione na portalu aukcyjnym. Srednica całkowita 1.5m, moc przybliżona przy 11m/s 400W. Średnica nie za duża ale czym całość większa tym większe koszty, a kasy nie zawiele... Do tego dorobiłem piaste do mocowania. Prądnica zrobiona z silnika 3F 0,55kW. Przy 300obr daje już 196W. Prądnica do ładowania aku 12V. Wiatrak bedzie miał elektrycznie skladany ogon zapomocą siłownika elektryczxnego, i pomiar obrotów przy pomocy regulatora obrotów J-129. Po przekroczeniu określonych przezemnie obrotów załączy sie składanie ogona i odchylanie koła wiatrowego od wiatru.











[St.Marek]

Witam

No ciekawie wyglądają te łopaty -czy je też wykonujecie sami ??? Moglibyście zamieścić fotkę całego wiatraka ?

[GRZECHU I JURAS]

Lopat nnie robiłem bo nie mam odpowiednich warunków, ale już reszte jak najbardziej. Ten wiatrak będzie miał moc 400-500W.

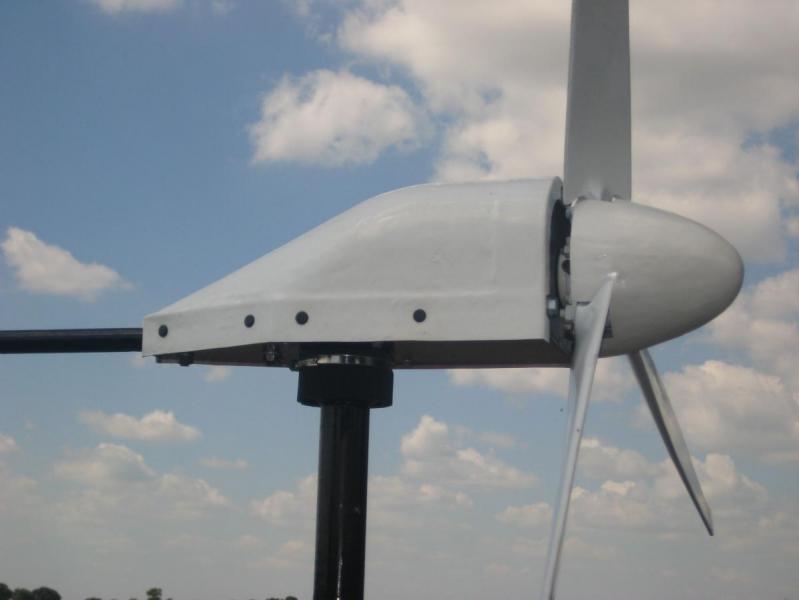

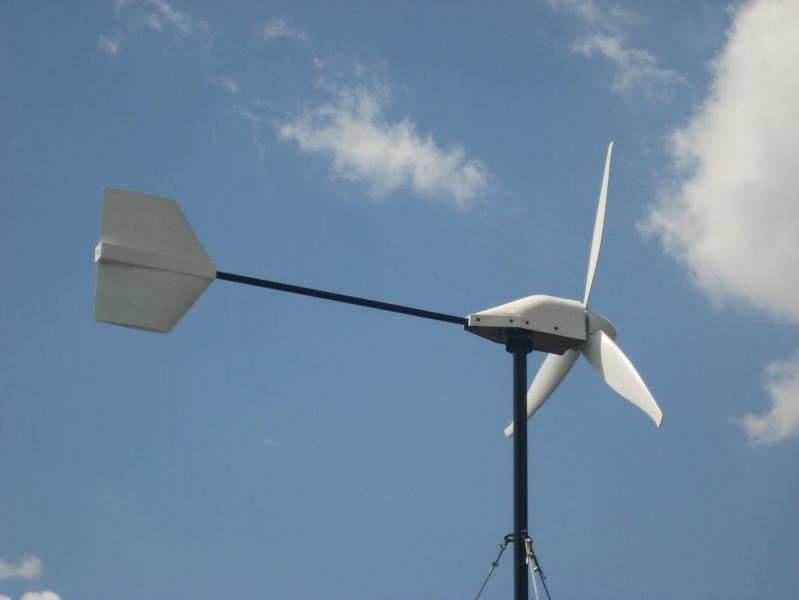

Wrzuce fotke mojego pierwszego mniejszego wiatraka. Średnica 1,2m, moc 100W, tyle przy dużych wiatrach udało mi sie z niego wycisnąć. Należy dodać że prądnice zrobiłem z silnika 3F o mocy 0,12kW.





[stema]

Czym i jak opala się taki kociołek parowy?

Mógł byś pokazać film instruktażowy?

[GRZECHU I JURAS]

A prosze tu nagranie z wcześniejszych moich postów



http://www.youtube.com/watch?v=tYbOnno_cbU

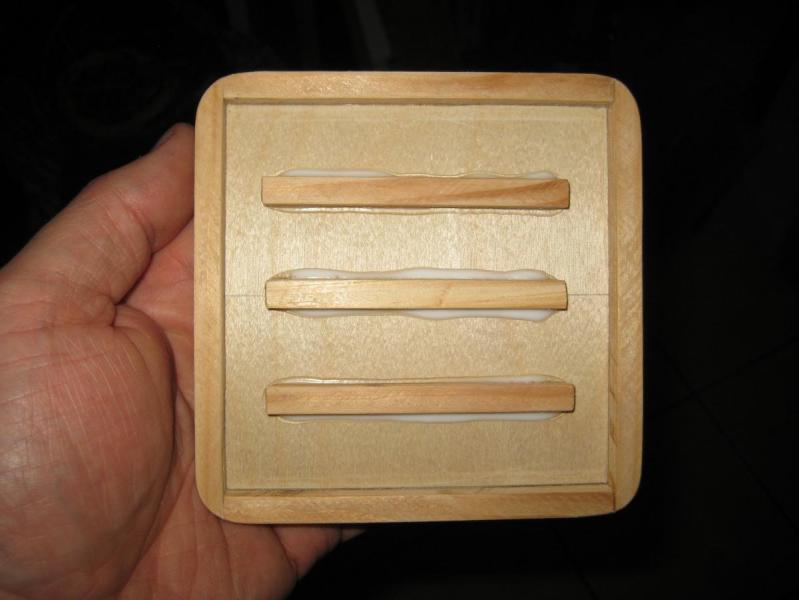

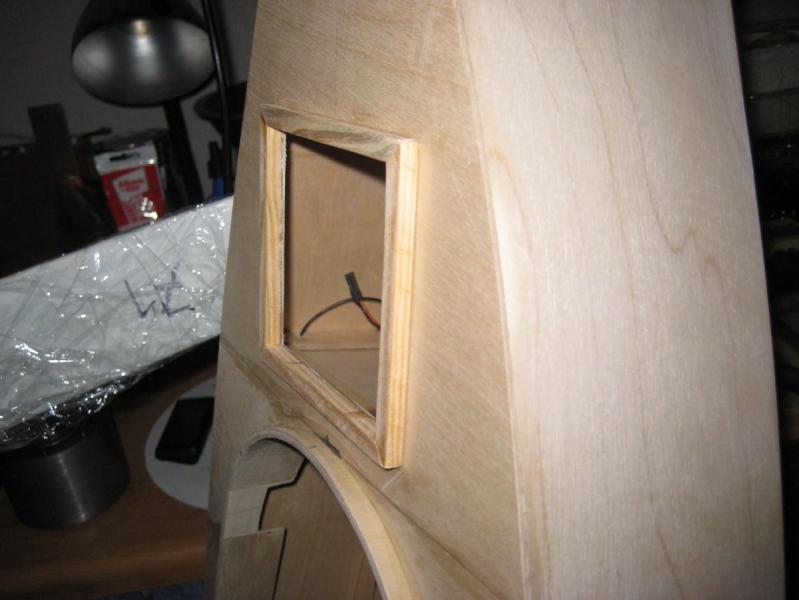

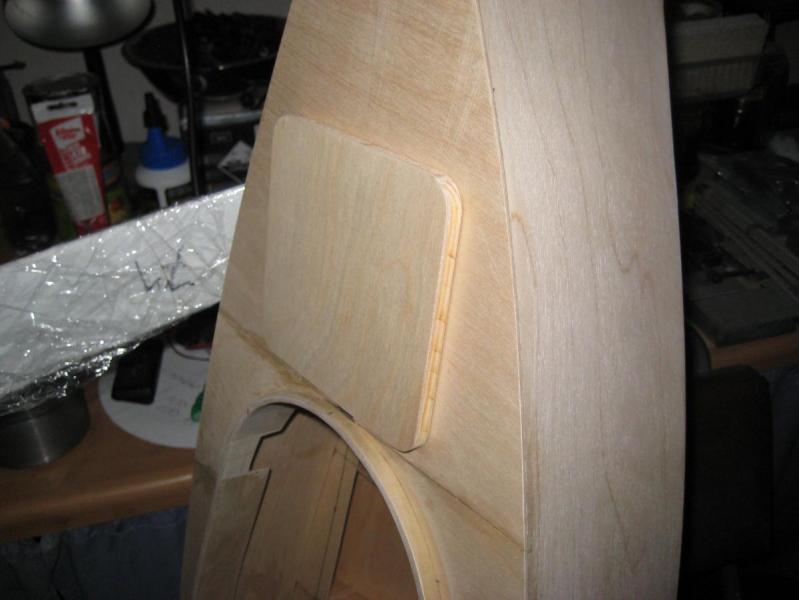

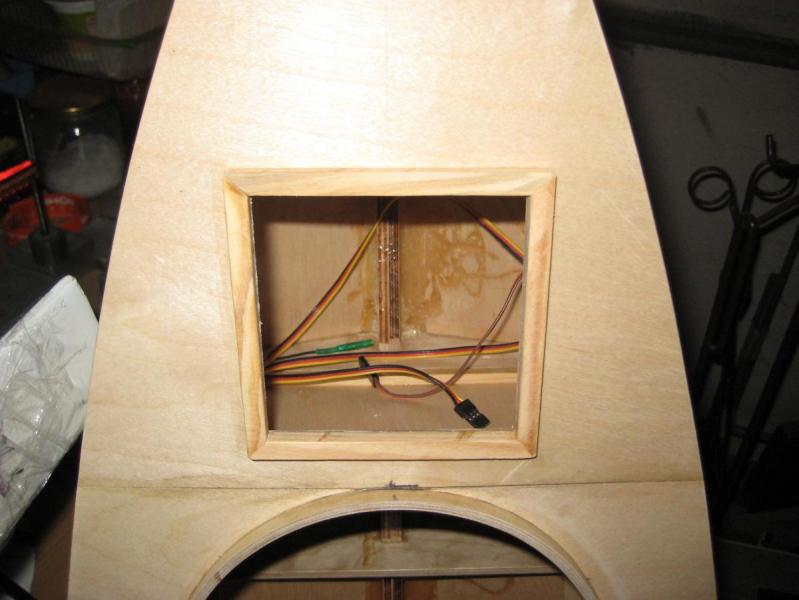

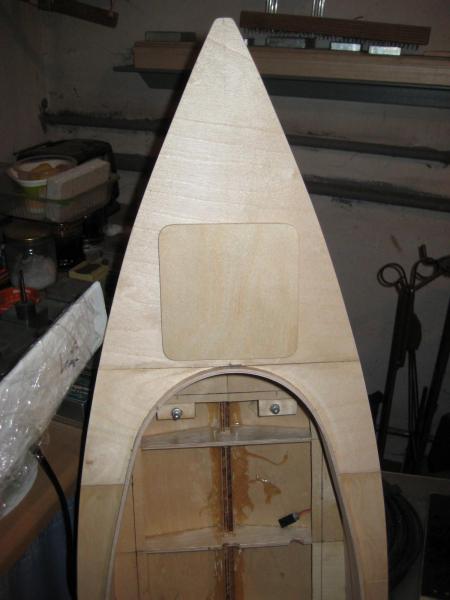

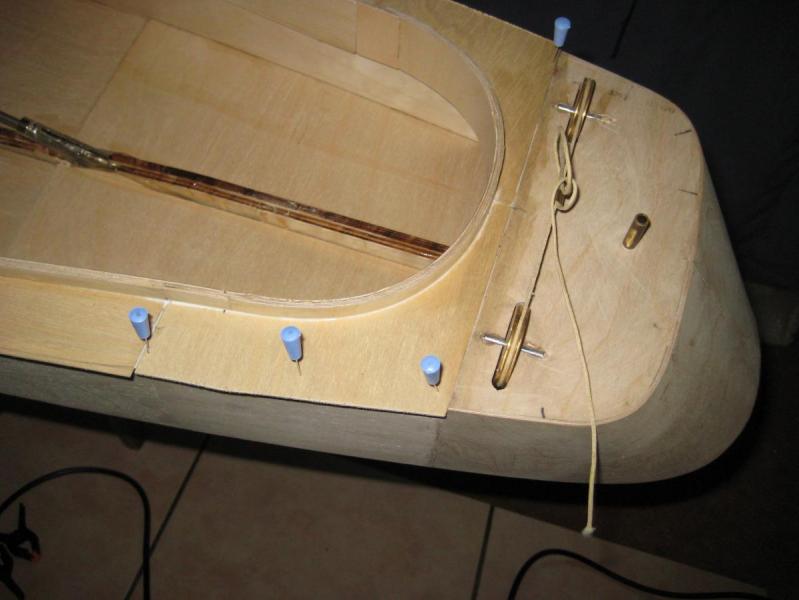

A wczoraj w międzyczasie zrobiłem pokrywe luku przedniego. Bedzie tam mieścić sie całe elektronika sterująca wraz z akumulatorem.











[St.Marek]

Witam.

Z fotek kałduba widać, że model jest na prawdę starannie wykonywany, czysto i solidnie, DUŻA PIĄTKA. Nie możemy się doczekać wodowania, ale wiemy, że to musi potrwać.

A jeśli chodzi o wiatrak to niezła konstrukcja tylko troszeczku za mała moc. Zdaję sobie sprawę, że są to konstrukcje kosztowne, ale może w przyszłości pomyśleć o śmigle ze zmiennym skokiem łopat. Wczoraj gdy przeglądaliśmy różne fora odnośnie wykonywania śmiegieł znaleźliśmy forum, na którym facet ze stanów robi coś takiego https://www.alexrc.pl/viewtopic.php?f=11&t=10164&start=315 Zdajemy sobie sprawę, że jest to mechanim skomplikowany, ale przy Waszych umiejętnościach chyba nie byłoby większych problemów.

[GRZECHU I JURAS]

Ten pierwszy wiatrak ma małą moc, bo miał pomagać w pochmurne dni małej instalacj solarnej zasilającej oświetlenie ogrodu. Ale używam go do zasilania komputera. Jak dobrze powiewa to tak dobre 2h na dobe stacjonarny komputer kożysta z prądu z akumulatorów. Ten większy powinien śmiało dać dużo większe prądy(2,5 razy więcej to minimum ), a aku do niego będzie miało 12V i od 100Ah do 180Ah. Całość stoina dachu, więc nie moge przesadzać z konstrukcją i mocą.

A łódeczka powoli sie robi

[krankor]

Śledzę od podczątku wątek, który bardzo mi się podoba. I z racji tematu ale głównie z racji jakości pracy i pomysłowości.

Mam pytanie, co prawda na pewno trochę za późno na zmiany, ale czy myśleliście może nad zastosowaniem śruby o regulowanym skoku, a co za tym idzie o odwracanym ciągu? Widziałem na jednej stronie ciekawie rozwiązany mechanizm pozwalający pracować silnikowi ze stałą prędkością obrotową a łopatki śruby zmieniająć skok pozwalały na rozwijanie rożnych prędkości i cofanie się statku.

Oczywiście ta, co już jest, jest pięknie wykonana.

[GRZECHU I JURAS]

No napewno było by to eleganckie rozwiązanie sterowania siłą jak i kierunkiem wektoru ciągu. Nie planowałem tego w moim modelu, więc raczej na takie zmiany już troche za póżno. Ale może w kolejnym modelu? Czas pokaże . Jak skończe prace nad turbiną to rusze dalej z budową łodzi. Łódż jest prawie konstrukcyjnie gotowa. Pozostaje szpachlowanie i szlifowanie kadłuba, oraz wnętrze i wyposarzenie. Pozdrawiam

[krankor]

Jakby co, to tu widziałem takie steampunk'owe rozwiązanie http://spiritusmoven...5&by-date=false śruby o zmiennym skoku.

[GRZECHU I JURAS]

Tak widziałem, nie jednokrotnie przeglądałem te strone podczas budowy kotłów i maszyn parowych.

[GRZECHU I JURAS]

Witam ponownie szanownych kolegów modelarzy. Tak mnie tchnęło i w ostatnim tygodniu postanowiłem dalej zająć się łódeczką. Kadłub został wy-szpachlowany, wyszlifowany i pomalowany podkładem, a następnie z pistoletu na biało. Jeszcze schnie pierwsza warstwa, potem naniosę drugą. Następnie wymaluje linie "wodną". Jak już wszystko ładnie wyschnie to stępkę ładnie od spodu na całej długości podkuje paskiem blachy mosiężnej. Blacha będzie zamocowana gwoździkami mosiężnymi. Potem wykonanie plakietki z nazwą modelu i steru kierunku. A potem górna część pokładu. Środek sobie zostawię na zimowe dni...

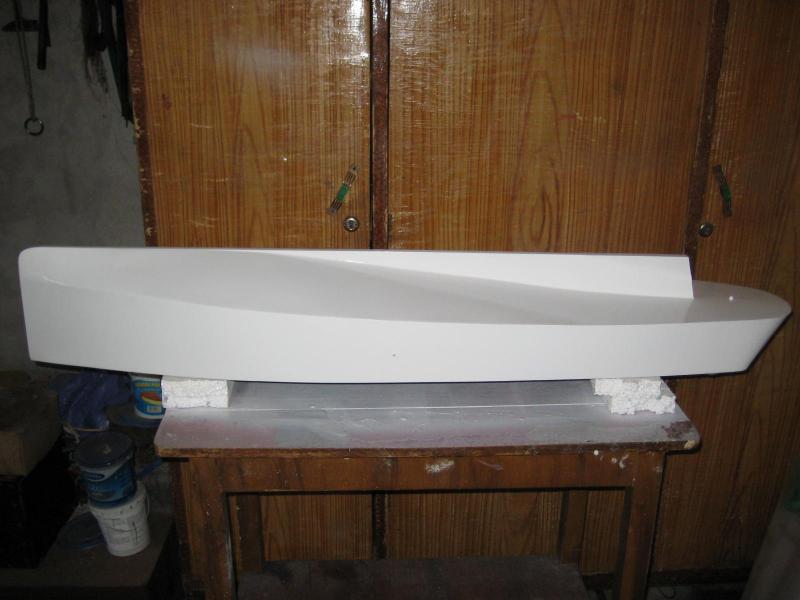

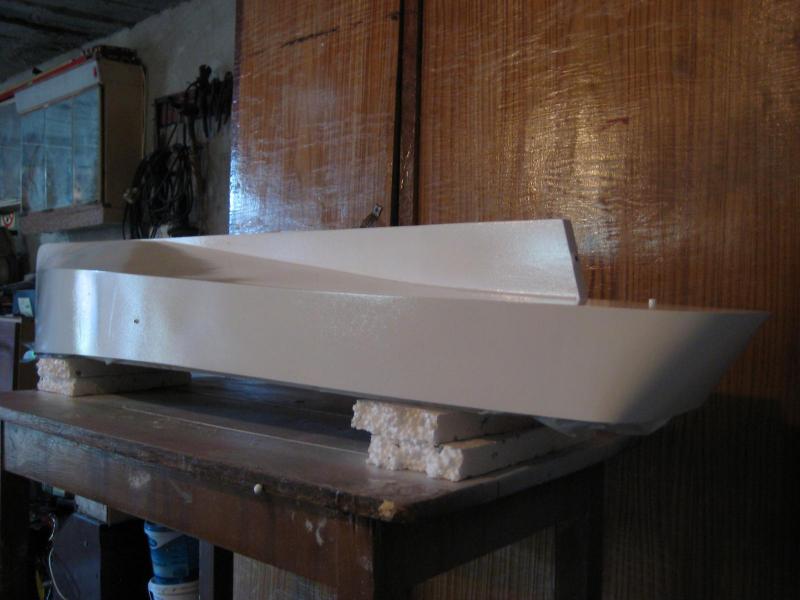

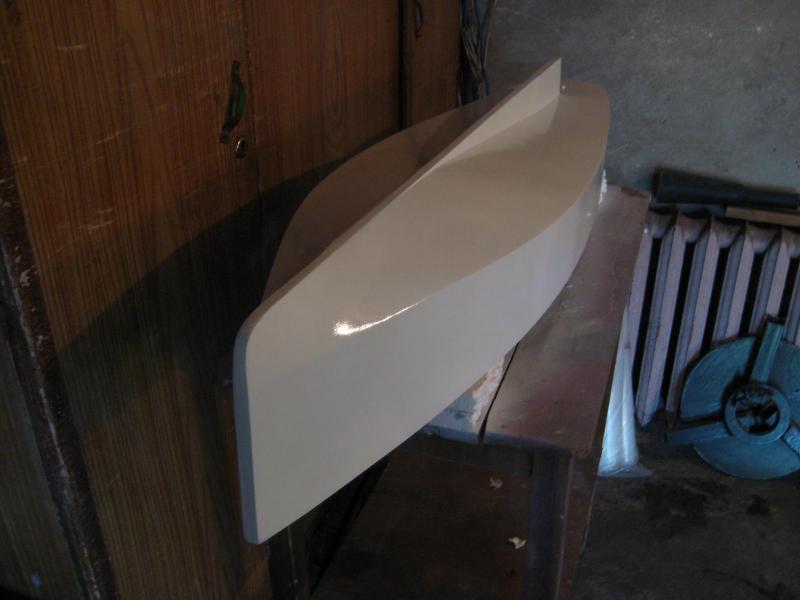

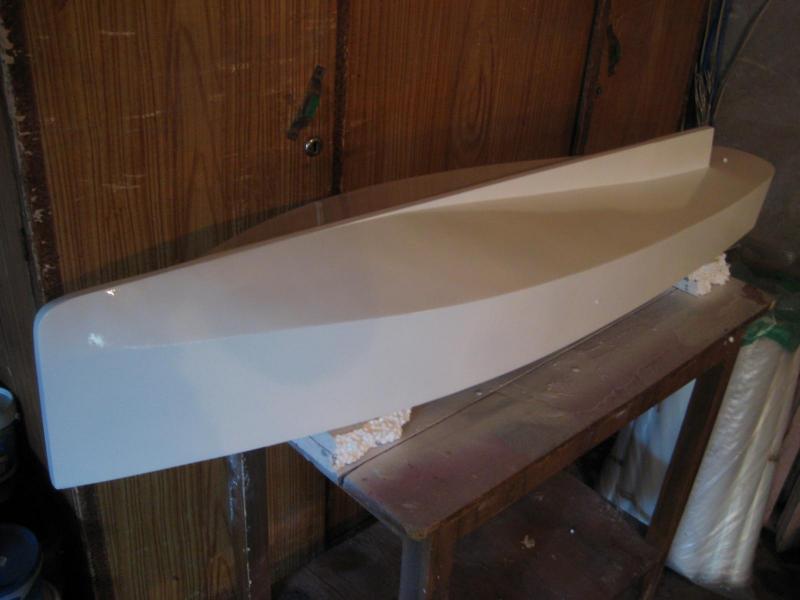

Tak to wygląda po malowaniu





Cały model po zakończeniu prac ma wyglądać podobnie do tego na którym sie wzoruje



Panowie mam pytanko. Czy ktoś ma może, lub wie gdzie można kupić kawałek forniru "heban jasny" formatu A4 x2szt. Na aukcjach to tylko w m2 można kupić, a ja blatu kuchennego nie mam zamiaru oklejać... Potrzeba tylko na te paski na pokładzie.

Edytowane 24 Czerwca 2015 przez GRZECHU I JURAS

[mike217]

Piekny model. Zastanawia mnie dlaczego z pistoletu nie położyłeś od razu 2 warstw białego tylko czekasz aż wyschnie 1 warstwa? Ja maluje od razu na 3 razy, oczywiście model musi być przygotowany podkładem lub wyszpachlowany ręcznie. 1 warstwę kłądę tylko mgłę ale do pełnego pokrycia, drugą po 10 minutach do pełnego koloru i 3 po kolejnych 10-15 przylewam  grubo. Trzeba wprawy ale wychodzi szkło na modelu, stosuję farby Standoxa lub Sikkensa z tych droższych linii samochodowych , ale przy ilościach na model cena ma małe znaczenie.

[GRZECHU I JURAS]

Użyłem raczej zwykłej farby do drewna i metalu. A co do forniru HEBAN JASNY, to spróbuje użyć bejcy. Zobaczymy jaki będzie efekt.

[mike217]

A no to zrozumiałe... Polecam jednak udac się do mieszalni i kupic 100ml akrylu białego czy innego koloru plus utwardzacz.
