Powoli czas zabrać się za skrzydła.



Oglądałem dzisiaj pakiet żeber. Żebra główne są balsowe, pełne (balsa taka sobie) nie wiem czy nie lepiej było wykonywać te żebra jako sklejkowe z drążeniem w środku tak jak oferuje Pan J.Suchocki w swoim większym modelu PZL 2,5 m. Ciężar byłby podobny, ale konstrukcja mocniejsza. Na tle bardzo mocno zaprojektowanego kadłuba, konstrukcja skrzydeł wydaje się delikatna. Dla elektryka to może dobrze, ale czy dla spaliny też ?.

Na razie wzmacniam węglem te żebra, które współpracują z okuciem mocującym skrzydło do modelu. Są bardzo cienkie i delikatne aż "strach" do ręki brać.



Dźwigary główne skrzydła mam zamiar wykonać też w innej technologii niż przewiduje projekt. W oryginale są zaplanowane listwy sosnowe 10x4 mm. Przy gięciu listew do profilu dźwigara zostają wprowadzone i uwięzione na stałe niepotrzebnie naprężenia. Naprężenia te w zależności od fazy lotu będą się zwiększały lub zmniejszały i oddziaływały w czasie na skrzydło. Dlatego, aby tego uniknąć moje dźwigary będą wykonane z pasków rowingu węglowego 10x0,5 z przekładkami z pasków sklejki 10x0,8 jako rdzeń. Elementy te będą zalaminowane wspólnie w formie (korytko z listew sosnowych) i gotowe już o właściwym kształcie złożone z żebrami w całość. Skrzydło będzie też posiadało zwichrowanie kocówki ok. 3 stopni. Tyle plany, zobaczymy jak wyjdzie.





[Emhyrion]

No to tak: Mam monografię obu, P11 i P24. Niestety, nie z tego samego źródła, P24 to jakieś Kagero, P11 wydaje mi się bardziej wiarygodna, to Monografie Lotnicze nr 36 i 37.

W numerze o P11 jest opis malowania, poczynając od wielkości znaków, szachownic, liter, kolorów i innych takich. W Kagero o PZL P24 właściwie niewiele jest o malowaniu, o takich szczegółach jak żuraw to już wzmianka tylko. W opisie P-11 jest zdanie o tym, że leciał do przodu, przy P24 na barwnych planszach leci też do tyłu. Więc może i masz rację...



Pisząc o błędzie zasugerowałem się opisem ptaszka przy P-11. Z góry uznałem, że w P-24 będzie tak samo - może błędnie. Choć na takich Karasiach też "leciały" do przodu...



A co do oznaczeń jako takich. Przygotowałem na swoje potrzeby wszystkie znaki i oznaczenia w Illustratorze, i gotowego pdf-a zaniosłem do fotolabu. Tam drukują mi pliki w zależności od potrzeby na przezroczystej folii lub białej (szachownice). Zarówno godło 111 eskadry jak i inne takie, także literki P-11. Szczerze mówiąc do głowy by mi nie przyszło, żeby korzystać z jakichś gotowych





PS. Ja przy produkcji prawego skrzydła zobaczyłem, że popełniłem błędne założenie. Miało być pięknie, a wyszło jak zwykle...

Wymyśliłem sobie, że po wylądowaniu podnoszę zaślepkę, wymieniam pakiety, zamykam i heja w powietrze. A tymczasem wczoraj odkryłem, że po zamontowaniu skrzydła lipa wielka i nie mam dostępu do domku dla pakietów. Stanłąem przed dylematem - coś zrobić ze skrzydłem, wyciąć klapkę na pakiety od spodu lub pogodzić się z koniecznością odkręcania skrzydła przy wymianie baterii. Trzecie wydało mi się absurdalne, przecież dopiero co krytykowałem odkręcanie kołpaku śmigła, a tu jeszcze więcej roboty by było.

Drugie rozwiązanie to z kolei kompletna masakra - sama klapka od spodu to żaden problem, ale chatkę na pakiet chciałem zrobić bardzo solidną i JEST bardzo solidna, a teraz miałbym ją rozwalać? Musiałbym zdemontować połowę krycia dzioba a i tak nie jestem pewien, czy by się udało...

Zostało zmienić skrzydło. Są lekkie modyfikacje szkieletu, uległa skróceniu pierwsze wręga, później to pokażę na zdjęciach. Wartość dodana takiego rozwiązania to łatwiejsza, prostsza konstrukcja zaślepki która będzie od góry na kadłubie między skrzydłami...

[Pioterek]

No to tak: Mam monografię obu, P11 i P24. Niestety, nie z tego samego źródła, P24 to jakieś Kagero, P11 wydaje mi się bardziej wiarygodna, to Monografie Lotnicze nr 36 i 37.

W numerze o P11 jest opis malowania, poczynając od wielkości znaków, szachownic, liter, kolorów i innych takich. W Kagero o PZL P24 właściwie niewiele jest o malowaniu, o takich szczegółach jak żuraw to już wzmianka tylko. W opisie P-11 jest zdanie o tym, że leciał do przodu, przy P24 na barwnych planszach leci też do tyłu. Więc może i masz rację...



Pisząc o błędzie zasugerowałem się opisem ptaszka przy P-11. Z góry uznałem, że w P-24 będzie tak samo - może błędnie. Choć na takich Karasiach też "leciały" do przodu...



A co do oznaczeń jako takich. Przygotowałem na swoje potrzeby wszystkie znaki i oznaczenia w Illustratorze, i gotowego pdf-a zaniosłem do fotolabu. Tam drukują mi pliki w zależności od potrzeby na przezroczystej folii lub białej (szachownice). Zarówno godło 111 eskadry jak i inne takie, także literki P-11. Szczerze mówiąc do głowy by mi nie przyszło, żeby korzystać z jakichś gotowych





PS. Ja przy produkcji prawego skrzydła zobaczyłem, że popełniłem błędne założenie. Miało być pięknie, a wyszło jak zwykle...

Wymyśliłem sobie, że po wylądowaniu podnoszę zaślepkę, wymieniam pakiety, zamykam i heja w powietrze. A tymczasem wczoraj odkryłem, że po zamontowaniu skrzydła lipa wielka i nie mam dostępu do domku dla pakietów. Stanłąem przed dylematem - coś zrobić ze skrzydłem, wyciąć klapkę na pakiety od spodu lub pogodzić się z koniecznością odkręcania skrzydła przy wymianie baterii. Trzecie wydało mi się absurdalne, przecież dopiero co krytykowałem odkręcanie kołpaku śmigła, a tu jeszcze więcej roboty by było.

Drugie rozwiązanie to z kolei kompletna masakra - sama klapka od spodu to żaden problem, ale chatkę na pakiet chciałem zrobić bardzo solidną i JEST bardzo solidna, a teraz miałbym ją rozwalać? Musiałbym zdemontować połowę krycia dzioba a i tak nie jestem pewien, czy by się udało...

Zostało zmienić skrzydło. Są lekkie modyfikacje szkieletu, uległa skróceniu pierwsze wręga, później to pokażę na zdjęciach. Wartość dodana takiego rozwiązania to łatwiejsza, prostsza konstrukcja zaślepki która będzie od góry na kadłubie między skrzydłami...



U nie po staremu pakiet zakładany od przodu



Ja korzystam z publikacji WM Glass A. PZL P.24 i informacji z internetu.

[Emhyrion]

to chyba właśnie to Kagero o którym wspomniałem. Z kolei o P11 napisał Glass, Makowski i Kopański.

[Pioterek]

to chyba właśnie to Kagero o którym wspomniałem. Z kolei o P11 napisał Glass, Makowski i Kopański.



A czy znasz może wagę swoich skrzydeł ?

[Emhyrion]

Jeszcze nie, skończyłem szkielet ale na samym szkielecie raczej nie poleci...

[Pioterek]

Jeszcze nie, skończyłem szkielet ale na samym szkielecie raczej nie poleci...



Sam szkielet też by mnie interesował - jego ciężar znaczy

[Pioterek]

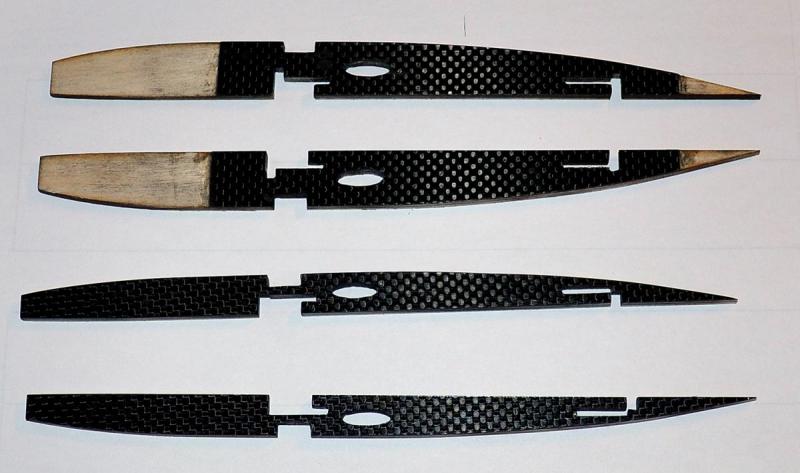

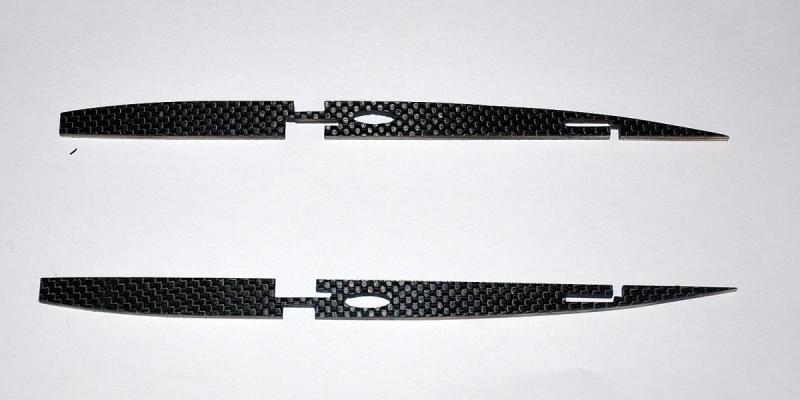

Komplet wzmocnionych żeber:



[Emhyrion]

Na tych zdjęciach widać skrócone pierwsze żebro.

https://plus.google.com/photos/112197739963733861321/albums/5960236952592275473/5963539973349679522?banner=pwa&authkey=CIGE0fXw0KOnfw&pid=5963539973349679522&oid=112197739963733861321

https://plus.google.com/photos/112197739963733861321/albums/5960236952592275473/5963539975001949890?banner=pwa&authkey=CIGE0fXw0KOnfw&pid=5963539975001949890&oid=112197739963733861321

https://plus.google.com/photos/112197739963733861321/albums/5960236952592275473/5963539961320405202?banner=pwa&authkey=CIGE0fXw0KOnfw&pid=5963539961320405202&oid=112197739963733861321

[Pioterek]

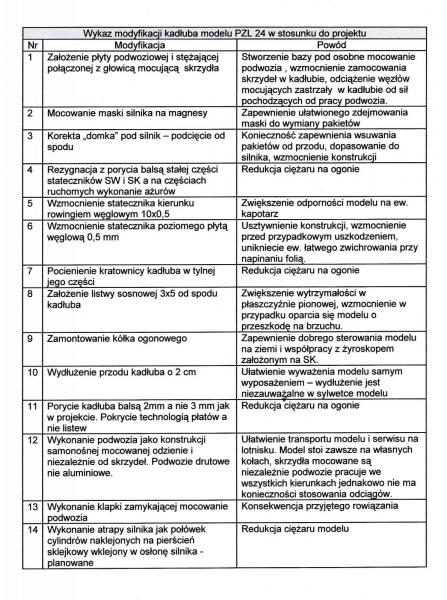

W zasadzie poważne prace i zmiany w kadłubie zostały ukończone. Dla zainteresowanych podaję podsumowanie wszystkich przeprowadzonych do tej pory modyfikacji modelu:







Dzisiaj kończy się rok 2013.



Z tej okazji życzę Wszystkim Odwiedzającym ten temat Szczęśliwego Pomyślnego i Obfitego Nowego 2014 roku, oraz takiej samej ilości lądowań co startów Waszych Modeli.



Pioterek

[Pioterek]

Jeszcze w starym roku zdążyłem sklecić żebra z mocowaniem skrzydeł. Trzy pierwsze żebra zostały połączone w jeden blok (środkowe żebro z tego bloku jest w tym wariancie niepotrzebne, więc je usunąłem. Blok daje moce zakotwienie dźwigarów i blach mocujących skrzydło, pomoże w montażu skrzydła ponieważ dobrze stabilizuje końcówki dźwigarów i będzie za co złapać skrzydło przy jego montażu w modelu na lotnisku.

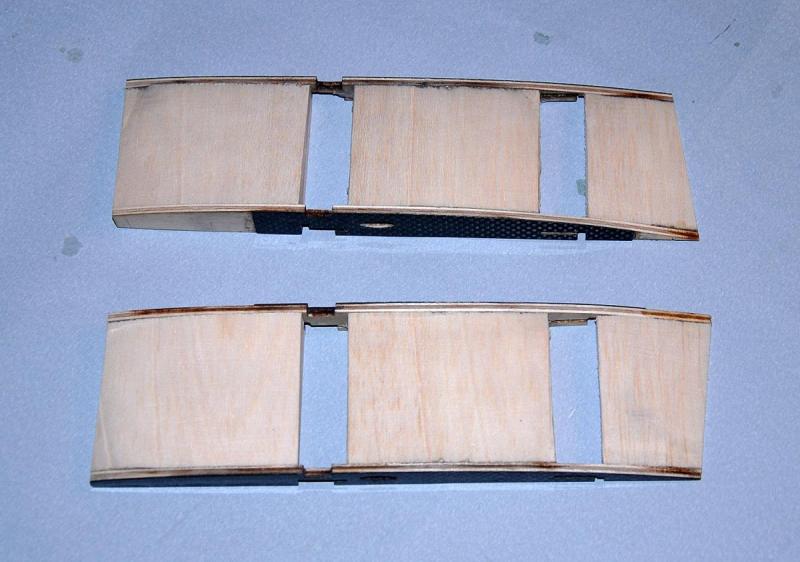

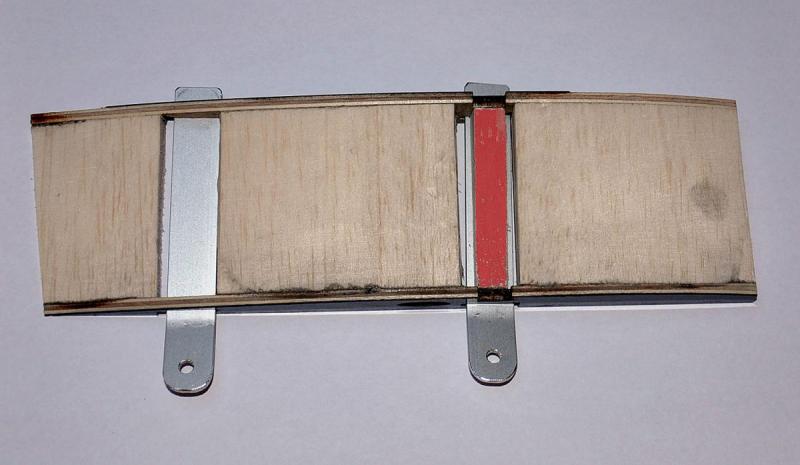

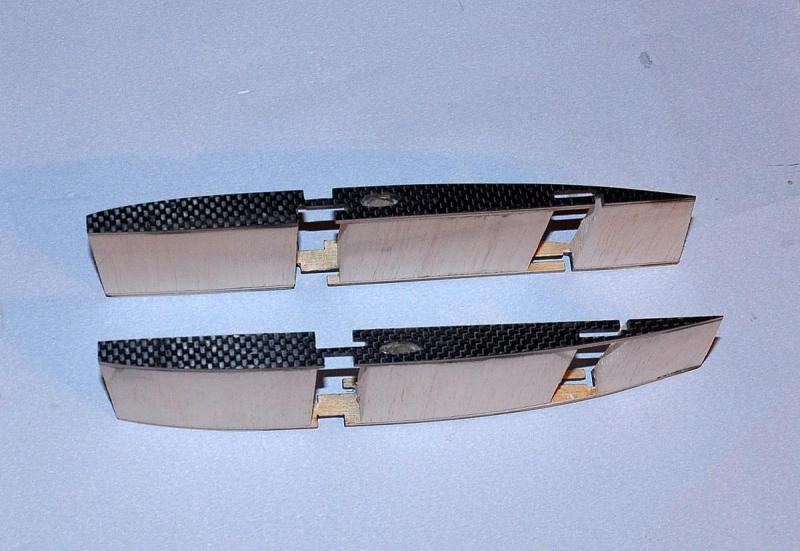

Zdjęcia bloków:

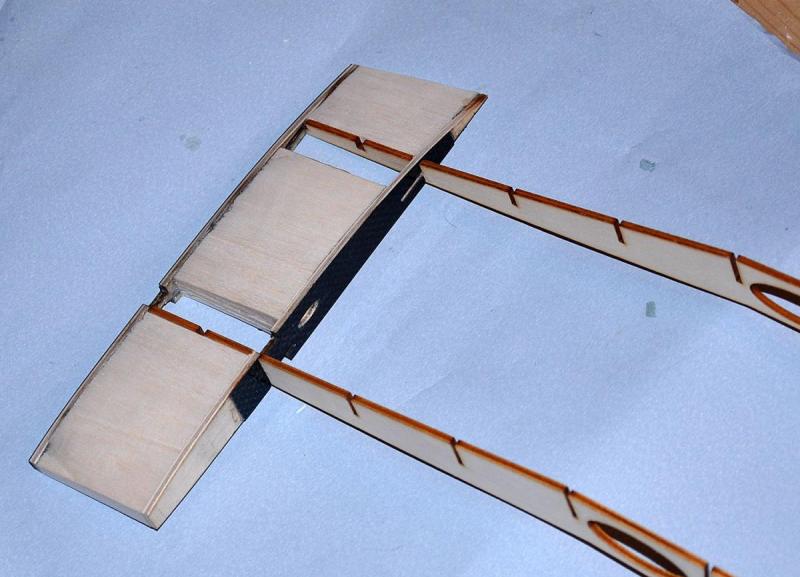

Blok z dźwigarami:



[Pioterek]

PS. Ja przy produkcji prawego skrzydła zobaczyłem, że popełniłem błędne założenie. Miało być pięknie, a wyszło jak zwykle...

Wymyśliłem sobie, że po wylądowaniu podnoszę zaślepkę, wymieniam pakiety, zamykam i heja w powietrze. A tymczasem wczoraj odkryłem, że po zamontowaniu skrzydła lipa wielka i nie mam dostępu do domku dla pakietów. Stanłąem przed dylematem - coś zrobić ze skrzydłem, wyciąć klapkę na pakiety od spodu lub pogodzić się z koniecznością odkręcania skrzydła przy wymianie baterii. Trzecie wydało mi się absurdalne, przecież dopiero co krytykowałem odkręcanie kołpaku śmigła, a tu jeszcze więcej roboty by było.

Drugie rozwiązanie to z kolei kompletna masakra - sama klapka od spodu to żaden problem, ale chatkę na pakiet chciałem zrobić bardzo solidną i JEST bardzo solidna, a teraz miałbym ją rozwalać? Musiałbym zdemontować połowę krycia dzioba a i tak nie jestem pewien, czy by się udało...

Zostało zmienić skrzydło. Są lekkie modyfikacje szkieletu, uległa skróceniu pierwsze wręga, później to pokażę na zdjęciach. Wartość dodana takiego rozwiązania to łatwiejsza, prostsza konstrukcja zaślepki która będzie od góry na kadłubie między skrzydłami...



Popatrz #116

[Emhyrion]

na co mam patrzeć?

[Pioterek]

na co mam patrzeć?



Tam Ci sugerowałem o możliwych kłopotach z wkładaniem pakietów od góry. Sam chwilowo wtedy rozważałem ten wariant.

[Pioterek]

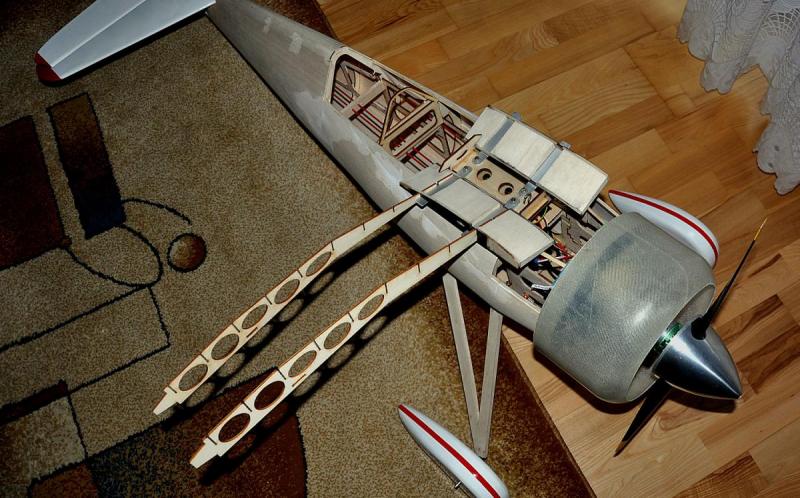

Dzisiaj dokonałem pierwszej przymiarki mocowania skrzydeł. Tu pełne uznanie dla projektu Pana J.Suchockiego wszystko pasuje jest zachowana pełna symetria i geometria mocowania skrzydeł, aż przyjemnie składać .
