odbiornik Turnigy 9x - nie dziala

[pawel0192]

witam, posiadam caly zestaw aparatury turnigy 9x mode 2 z hobby kinga i problemem jest to że gdy chce bindować to podłaczam najpierw zworke w kanal bind i potem zasilanie 1200mah 3s przez regulator i lampka ani nie swieci ani nie miga. gdy podłaczam do tego serwo to orczyk tak jak zawsze po podlaczeniu dostaje taki impuls energi i sie rusza to zasilanie jest. wiec o co chodzi? może być odbiornik przepalony?

[Emhyrion]

0. Wsadasz do ostatniego wolnego slotu w odbiorniku pętelkę z kabla służącą do bindowania

1. podłączasz odbiornik do regulatora

2. podłączasz regulator do pakietu

3. naciskasz przycisk na module (pod nadajnikiem) włączasz aparaturę.

4. puszczasz przycisk bindowania

5. odłączasz regulator od pakietu i wyjmujesz pętlę bindowania z odbiornika

6. wyłączasz aparaturę

7. włączasz aparaturę

8. podłączasz pakiet do regulatora podłączonego do odbiornika



Tak robisz?

[robertus]

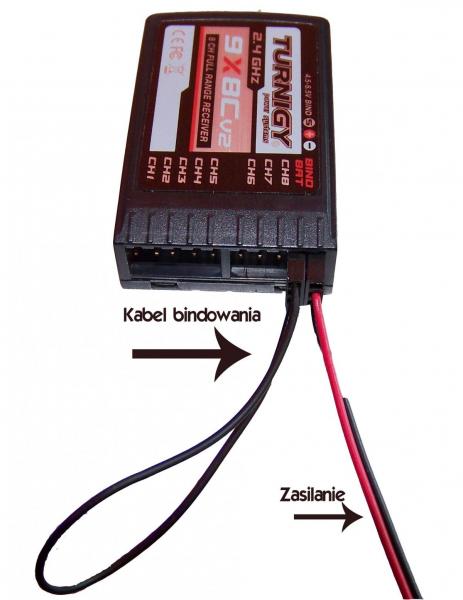

a tu masz w obrazkach

[pawel0192]

robiłem wszystko dokladnie pokolei i nic

[Emhyrion]

sprawdź aparaturę z innym odbiornikiem

sprawdź odbiornik z inną aparaturą

sprawdź czy pakiet ma właściwe napięcie



a i jeszcze - są regulatory bez układu BEC/UBEC, które podłącza się osobno. Sprawdź, czy nie masz właśnie takiego

[Wojtek Sz]

Nie wpiąłeś odwrotnie wtyczki z zasilaniem do odbiornika?.

Po wpięciu zasilania w odbiorniku powinieneś zauważyć migającą diodę na czerwono.



http://www.youtube.com/watch?v=z_-ruNd1FcU

[bfis]

Witam

W tym odbiorniku są błędnie oznaczone gniazda ,

Zworkę należy podpiąć pod gniazdo oznaczone "bat" - pzedostatnia a zasilanie pod gniazdo oznaczone "bind".

Po podączeniu zasilania czerwona dioda ma migać .

Powodzenia

[pawel0192]

wszystko podłaczylem poprawnie. poczytalem troche na forum i sprawdzilem wszystkie mozliwe kombinacje jakie byly podane na stronach i noc nie dzialalo. jedyne rozwiazanie to uszkodzony odbiornik(chyba)



jak sie zworke do bindowania włoży odwrotnie też bedzie działać?

[Emhyrion]

chyba nie ma znaczenia, czy prąd leci z lewej do prawej czy z prawej do lewej

[idfx]

chyba nie ma znaczenia, czy prąd leci z lewej do prawej czy z prawej do lewej



czy na pewno ? po pierwsze to prąd stały, a jak już chcesz to udowodnić to zamień + z - zasilania Swojej aparatury i nagraj filmik jakie będą efekty :)



wiem co miałeś na myśli, jednak Twoje stwierdzenie może wprowadzać w błąd.

[Emhyrion]

no dobrze - to pętla, obieg zamknięty. Jakoś nie widzę powodu dla którego miałoby mieć znaczenie jak się wsadza...

[idfx]

Trzy styki gniazda A,B,C, gdzie B to środkowy. Te same we wtyczce i pętla zwiera A i B a C jest wolne. Można teraz pętlę wpiąć tak by zewrzeć A i B w gnieździe, lub B i C jak się wtyczkę włączy odwrotnie. To oczywiście hipoteza, nie pamiętam, ale wydaje mi się, że zworka zwiera zewnętrzne styki i tu faktycznie nie ma znaczenia. Jednak prąd stały zawsze płynie od do a nie odwrotnie, tak ku wyjaśnieniu. W innym wypadku dioda nie spełniałaby żadnej roli tak samo jak tranzystory. Tak tylko się uczepiłem Twojego stwierdzenia, ale w żartobliwym tonie

[Wojtek Sz]

.............wiem co miałeś na myśli, jednak Twoje stwierdzenie może wprowadzać w błąd.



To jest tylko zworka nie ma znaczenia jak ją wepniesz. A zresztą nie ma się co spinać o kawałek drucika .

[Azor8000]

Witam! Chciałbym się podpiąć pod temat. Mam problem z odbiornikiem Może mi ktoś pomoc czy robię coś nie tak czy jet on po prostu "walnięty". Ewentualnie czy da się takie coś naprawić ewentualnie co innego kupić. Dzięki za wszelaka pomoc. Oto filmik...



[robertus]

Miałem tak samo http://pfmrc.eu/index.php?/topic/27182-uszkodzenie-odbiornika-turnigy-9x/?p=389827

[tytan12]

Spróbuj jeszcze podpiąć zasilanie na 1 kanał,albo obojętnie na który,bez wyłącznika i sprawdż koszyczek, najepiej przydał by się pakiet

[Azor8000]

Nic nie skutkuje! wszystkie próby na marne. Podłączyłem tez regulator ale z nim wcale nic nie miga. raz połączyłem zworkę zasilania czarnym kablem do gory na 3 kanale (czyli na odwrót) zaczęło szybko migać ale zbindować się nie da w ten sposób. Odbiornik już spalony?

[AndyCopter]

W odbiorniku 9X8C najłatwiej spalić regulator 3.3V i to wbrew pozorom nie podłączając go odwrotnie. Firmowy regulator 3.3V ma bardzo mały próg bezpiecznego zasilania. W niektórych regulatorach z BEC zdarza się, że napięcie zamiast 4.5-5.5V jest 6.2V(!). Bywa także, gdy uszkodzeniu ulega układ odbiornika A7105 (rzadko).



Łatwo jest to sprawdzić posiadając miernik. Przy podłączonym module należy sprawdzić napięcia j.w.

Jeśli brak jest napięcia 3.3V, rozwiązaniem będzie wymiana regulatora, koszt ok. 2-3zł.

Inaczej ma się sprawa z układem A7105. Układ tego odbiornika pracuje z anteną rozwartą prądowo, co najczęściej prowadzi do zwarcia w układzie gdy antena "złapie" duży impuls elektrostatyczny.

Aby sprawdzić czy układ nie jest zwarty, należy wylutować regulator (ew. przeciąć ścieżkę zasilania z niego) i sprawdzić omomierzem oporność na zwarcie.

Zwarcie tego układu (A7105) po stronie zasilania oznacza, że cały odbiornik będzie już tylko "dawcą". Naprawa wówczas jest nieopłacalna.
