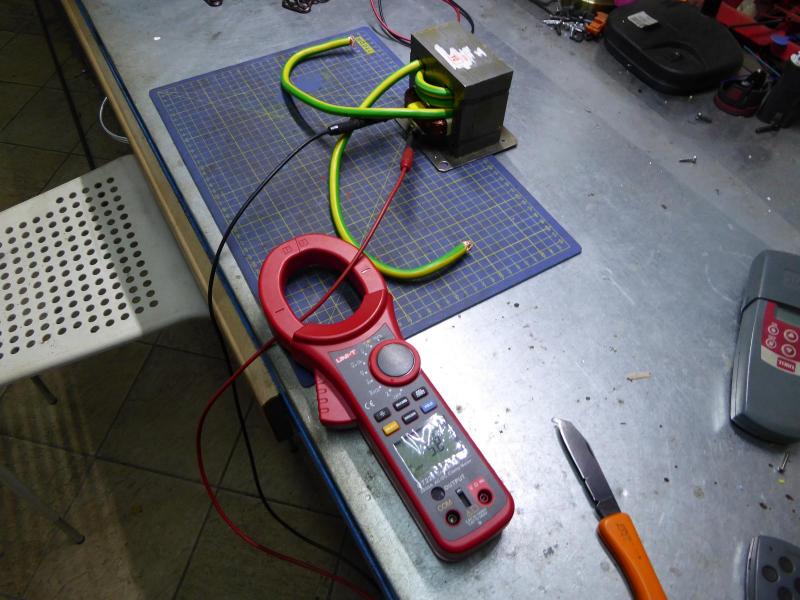

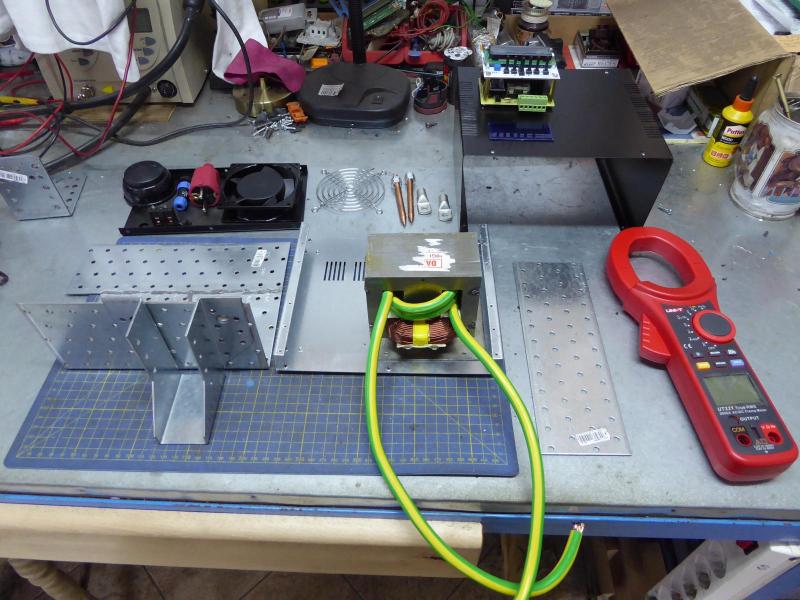

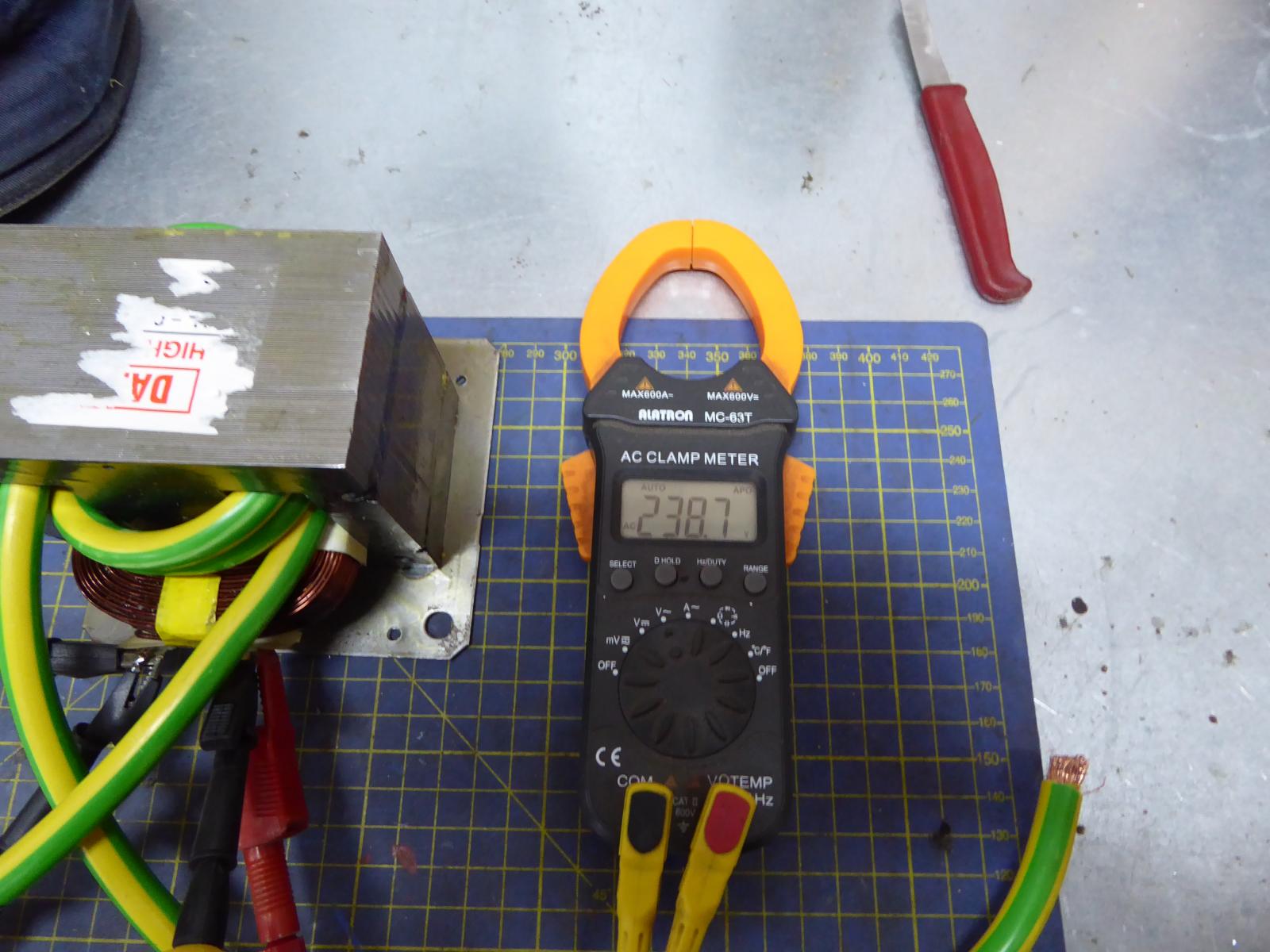

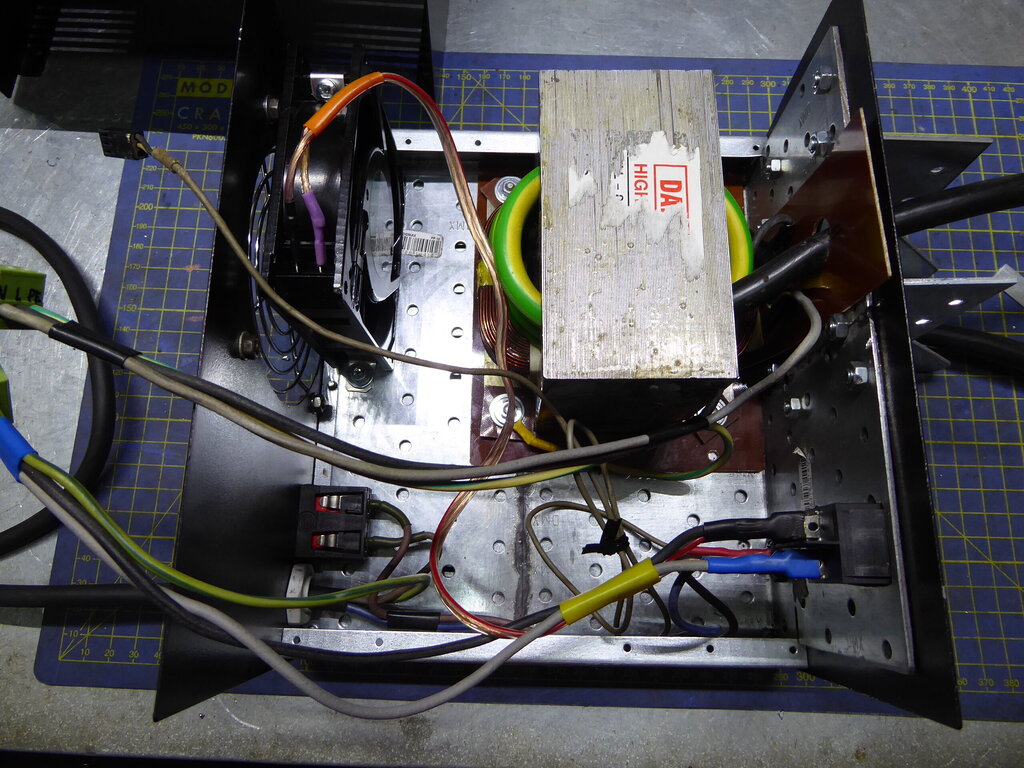

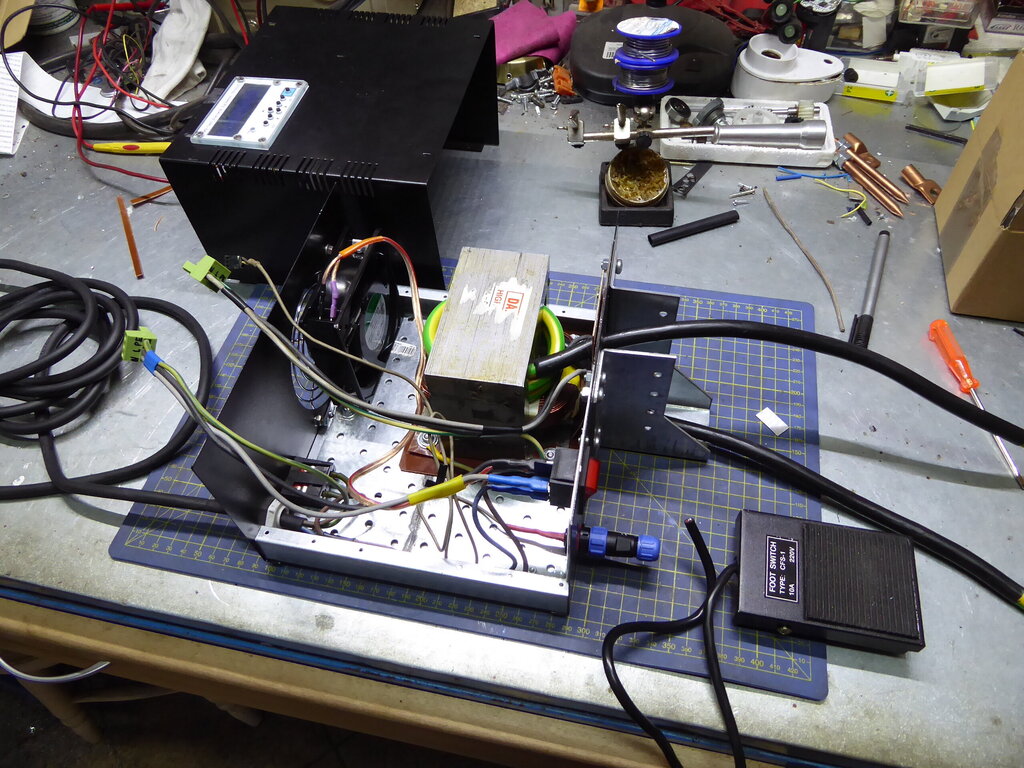

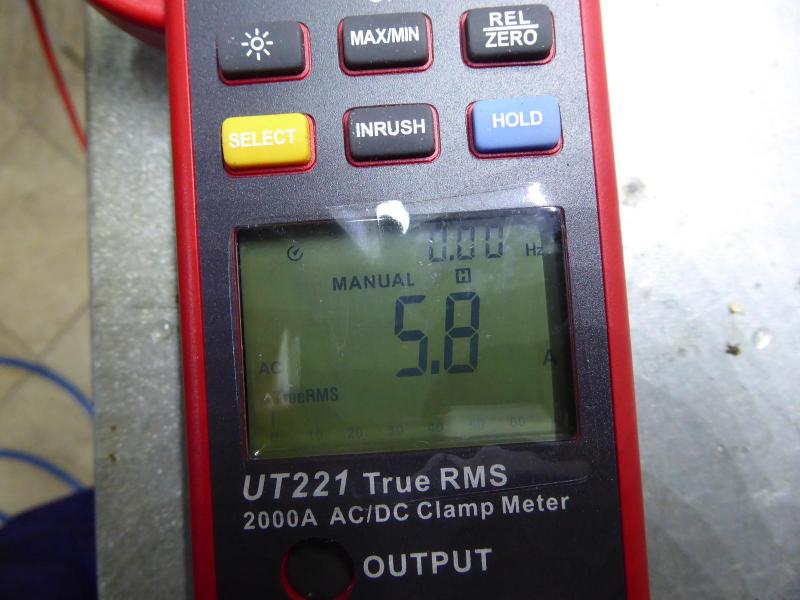

RomanJ4 392 Posted December 6, 2018 Widziałem zgrzewarkę na prostym przekaźniku czasowym na szynę(coś jak ten https://www.conrad.pl/p/przekaznik-czasowy-basetech-zr-67-bat-005-s-10-h-1524033?&vat=true&gclid=EAIaIQobChMI2befp-6J3wIViLUYCh1izAnfEAQYAyABEgLFgfD_BwE&gclsrc=aw.ds ), i też działała. I ja w końcu zabrałem się za wykonanie mojej. Mam 900W(GAL900) trafo mikrofalówki z nawiniętym wtórnym 3 zwoje 35mm2 przewodem uziemiającym (zielono-żółty), który ma cieńszą od typowego o tym samym przekroju czarnego spawalniczego izolację(więcej wejdzie). Pierwotne w trafo oryginalne. Przy pomiarach natężenie na pierwotnym (bez zwarcia wtórnego) wyniosło 5,8A przy napięciu 238,7V(AC) napięcie uzyskane na wtórnym (bez zwarcia) to 2,734V(AC) Prądu zwarciowego jeszcze nie mierzyłem, bo jak widać na zdjęciach nie mam jeszcze zalutowanych końcówek (uch) i sam jestem ciekaw ile z niego wyciągnę. Sterowanie za pomocą dwutaktowego(pojedynczego lub podwójnego zgrzewu) sterownika na mikro-kontrolerze Arduino Nano, z załączaniem w szczycie sinusoidy, zakupionym na all.. (https://allegro.pl/sterownik-zgrzewarki-lcd-arduino-nano-i7358775886.html) Załączanie pedałem poprzez przyłączany do gniazdka na czołowym panelu kabel w ø8mm stalowym pancerzu. Obudowa metalowa typu T https://nowyelektronik.pl/index.php?id_category=452&controller=category z dodanym dla większej sztywności obudowy osobnym chassis z ≠2mm ocynkowanych kształtek ciesielskich pospawanych TiG-iem, Będzie mieścić też wentylator chłodzący trafo. Elektrody z pręta miedzianego ø8mm/M6 by nie tracić mocy na ich grzanie. Ramiona (cęgowe) elektrod zrobię ze stalowego profilu zamkniętego 20x20mm, zawiasowane w U-kształtce ciesielskiej mocowanej poprzez płytę czołową do chassis. Share this post Link to post Share on other sites
