Nie rozumiem-wkręcisz te metalowe elementy w skrzydło i dalej jak to ma być ? Jaką rolę one odgrywają ? Co w nie wchodzi ?

Zerknij do podlinkowanych katalogów i wszystko będzie jasne.

[BRoman]

Zerknąłem i nic...

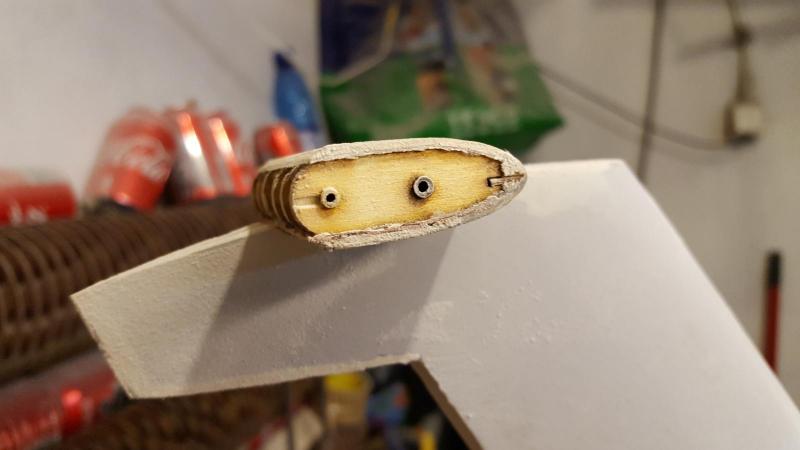

Wkładka metalowa z gwintem wewnątrz. Śruba ma zespoić skrzydło z kadłubem ?

[RafModel]

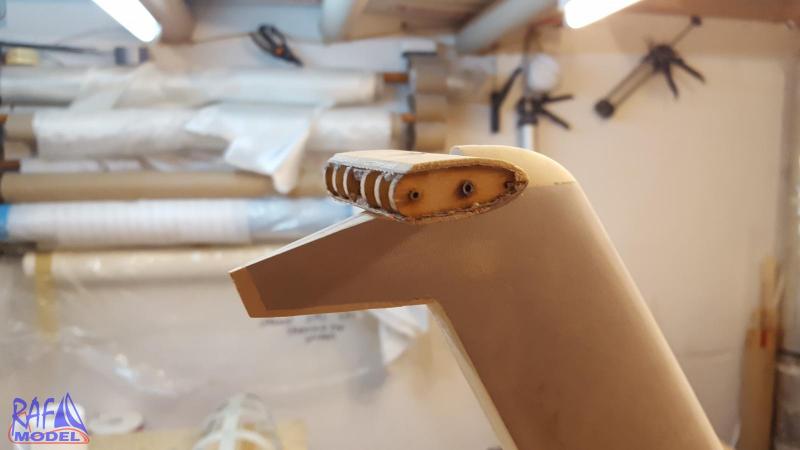

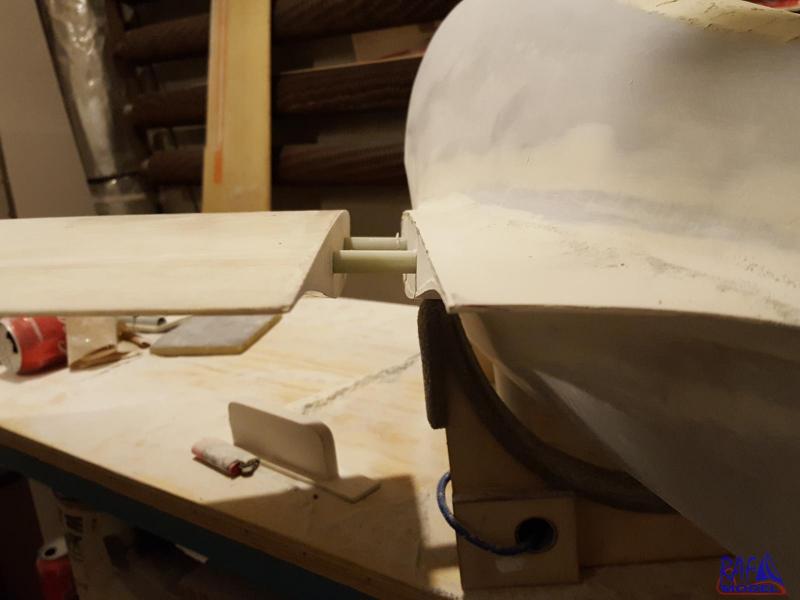

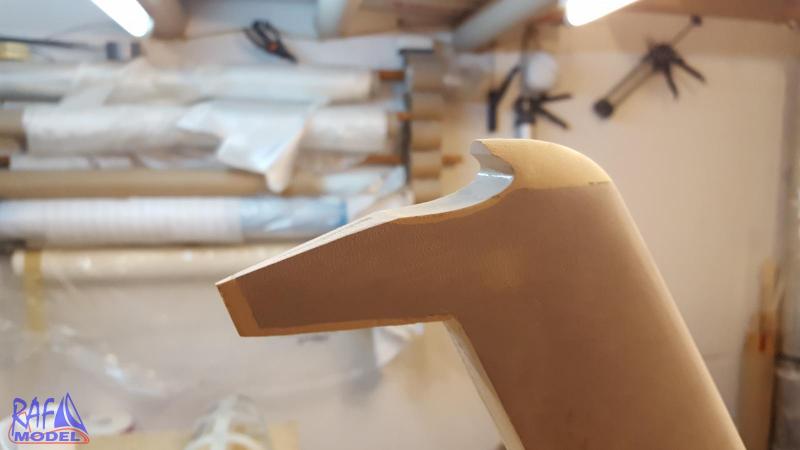

Sporo pracy kosztuje zrobienie przejścia skrzydło-kadłub. Teraz tylko należy to zrobić z drugą połówką skrzydła. Ale nie mam pomysłu  jak drugą stronę wykonać aby była symetryczna. Jakieś sugestie?

[Francka]

Zerknąłem i nic...

Wkładka metalowa z gwintem wewnątrz. Śruba ma zespoić skrzydło z kadłubem ?

Tak

[BRoman]

Ożesz ty ! Takie proste , że aż nie do uwierzenia ! Ale czemu nie do uwierzenia?

Bo taka fajna konstrukcja z takim połączeniem.... Tylko po co ?

Chyba nie po to by wyrwać kawałek skrzydła w razie draki przy lądowaniu ? Bo w powietrzu na pewno skrzydła nie odejdą po spięciu ich sprężynką bądź gumą .



Nie wierzę, że tam będzie śruba bo dla mnie to jakaś korba! No chyba, że to kolejna rzecz przy, której stwierdzę , że świat poszedł do przodu a ja się tylko zestarzałem...

[Francka]

Możliwe że Rafał wykorzystuje to połączenia celem wyprowadzenia krzywizny skrzydło kadłub .Sklrzydła w tych szybowcach można łączyć na taśme klejącą

[Gość]

W dniu 22.04.2017 o 22:34, BRoman napisał:

.

.

[RafModel]

Instrumenty

[stema]

Instrumenty

To musi być ciężkie ?

Balast ?

[BRoman]

A śrubokręt jak? Od wewnątrz taki mini? Czy też gwintowany bolec i nakrętki motylkowe ręką od środka?



Kable na sztywno bez luzu z jednej strony połączenia? To mocno intrygujące połączenie. Owszem mam takie ale w zupełnie innej konfiguracji płat -kadłub (Akacja górnopłat, Stork górnopłat ) .Płat przykręcany śrubami na sztywno do kadłuba od góry.

Może dowiemy się co autor ma na myśli?

[RafModel]

Temat śrub i nakrętek został rozwiązany - proszę już nie polemizować .

Będzie dokładnie tak jak kolega Rysiek powiedział. Natomiast przy tak dużym modelu (4,5m) i wadze ~7kg myślę, że przy nieudanym lądowaniu ani śruby ani gumki-sprężynki nic nie zmienią :-).

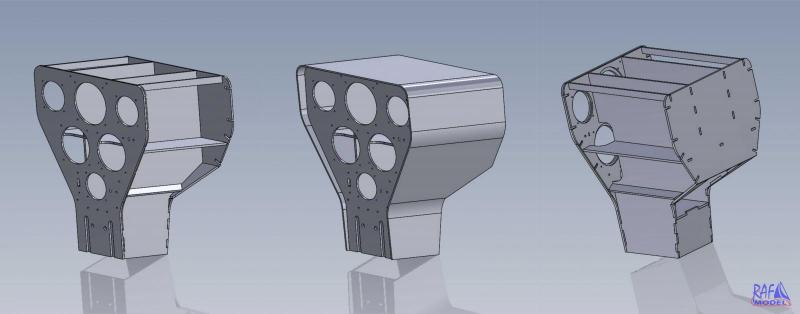

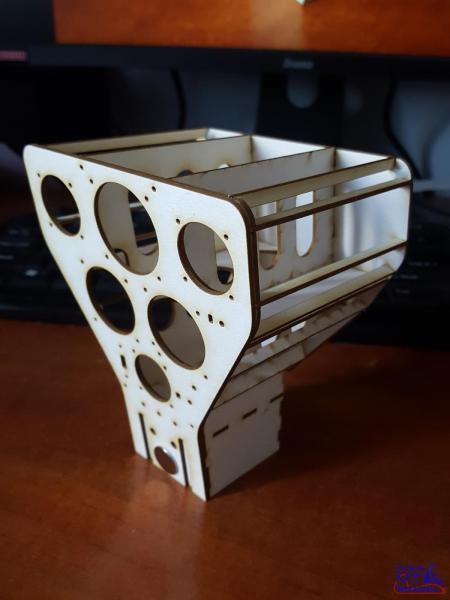

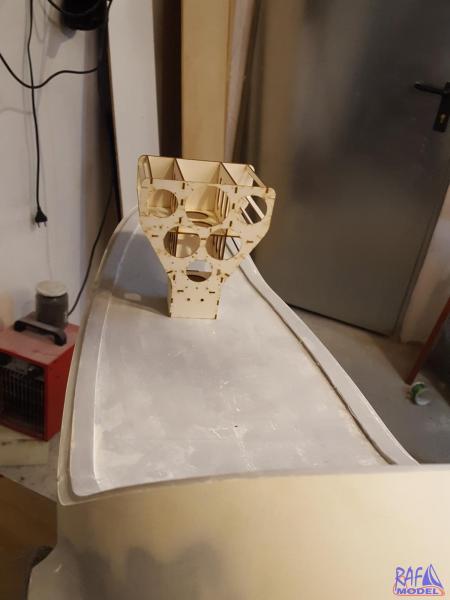

Tak  w ramach relaksu kolumna z instrumentami ;-).





[BRoman]

Cała rozmowa o śrubkach ma na celu zrozumienie idei takiego połączenia. Już dla mnie wszystko jasne, nawet to co ukryte w cieniu .

Dziękuję za wyjaśnienia.

[RafModel]

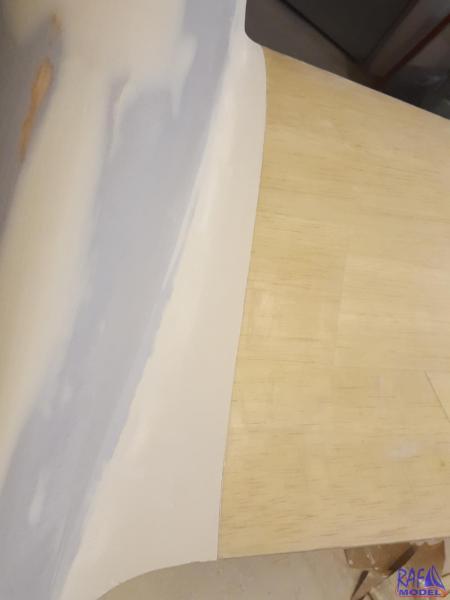

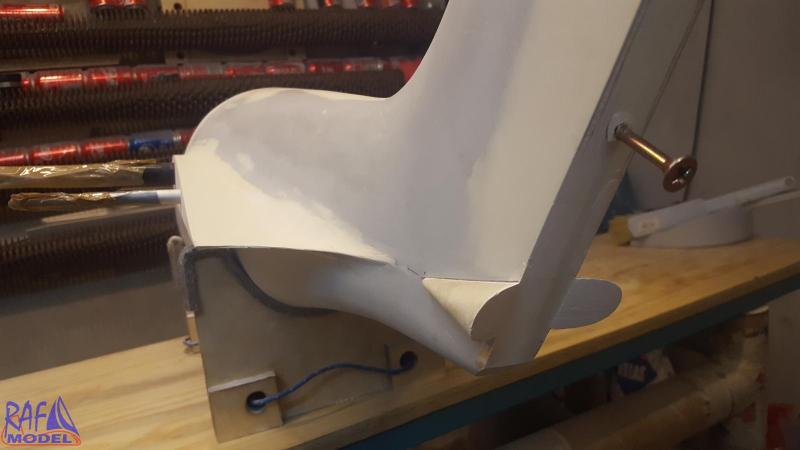

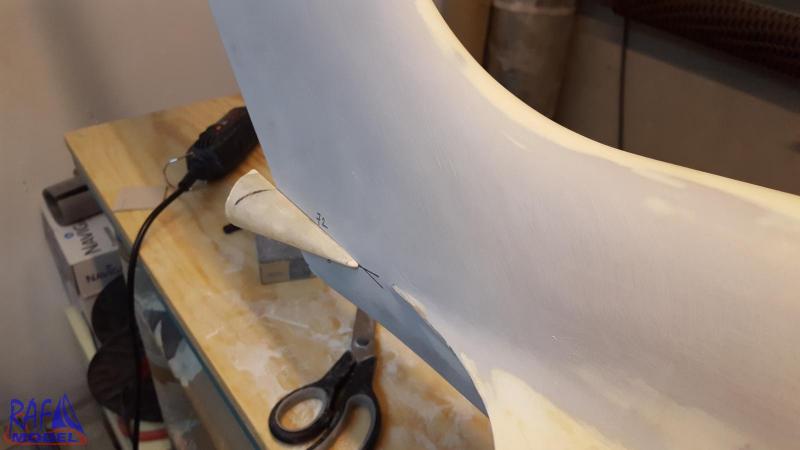

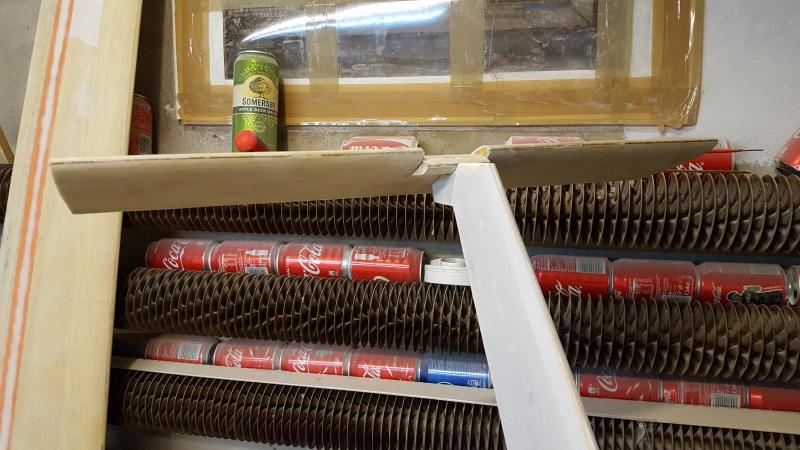

Dalsza walka z przejściem skrzydło-kadłub.

[RafModel]

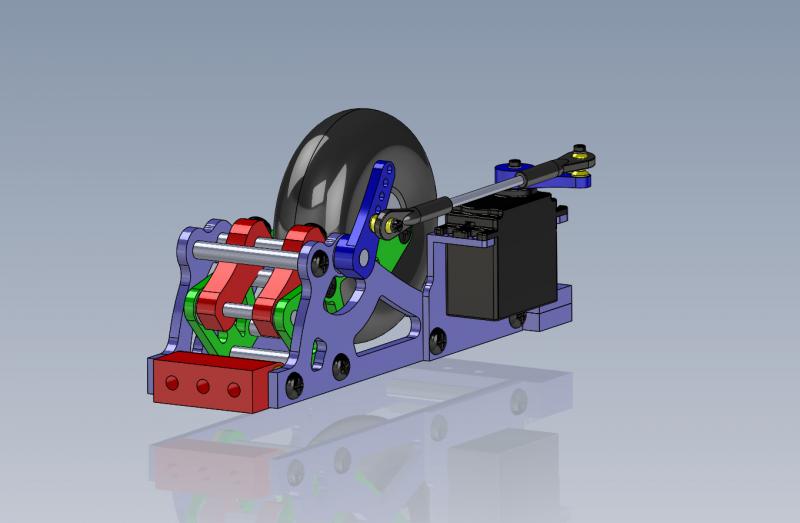

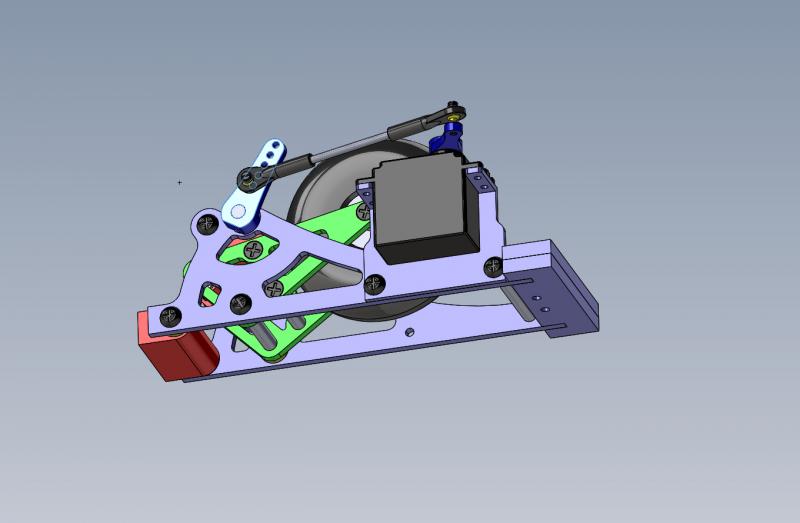

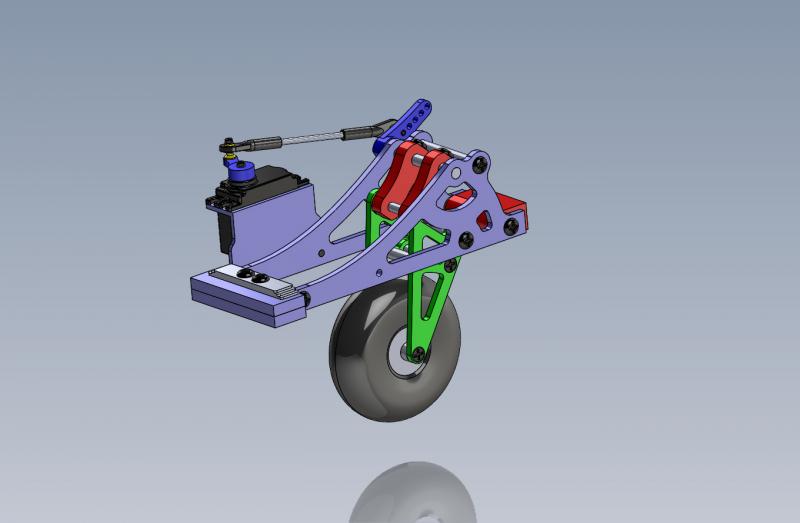

Projekt podwozia przedniego na koło 65mm.

[RafModel]

cd..

[RafModel]

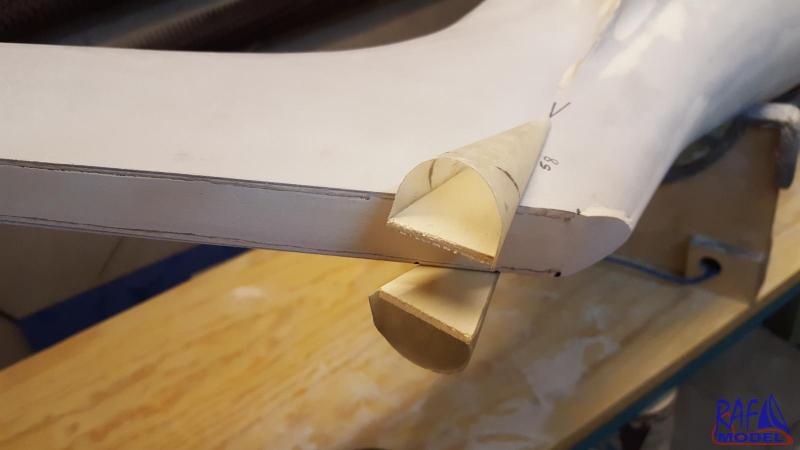

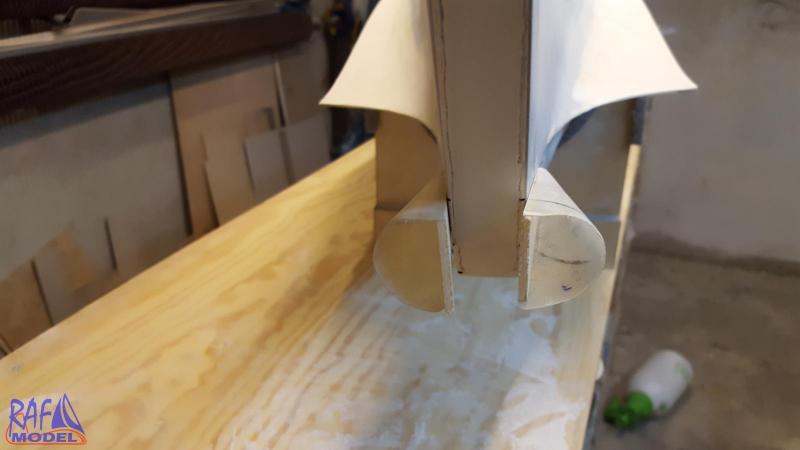

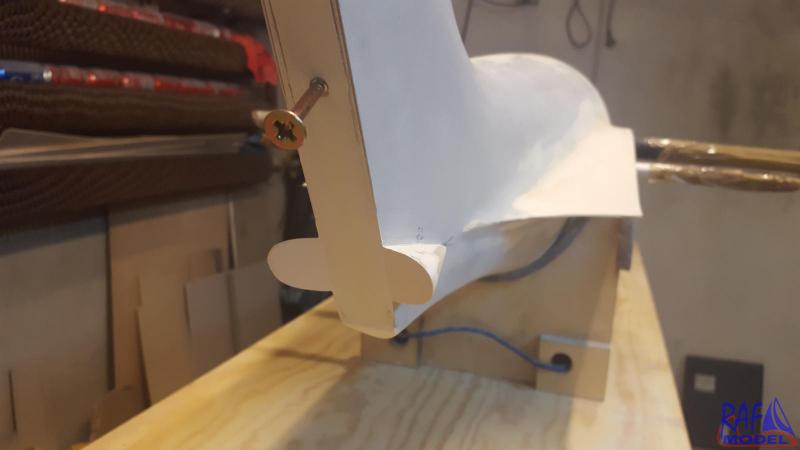

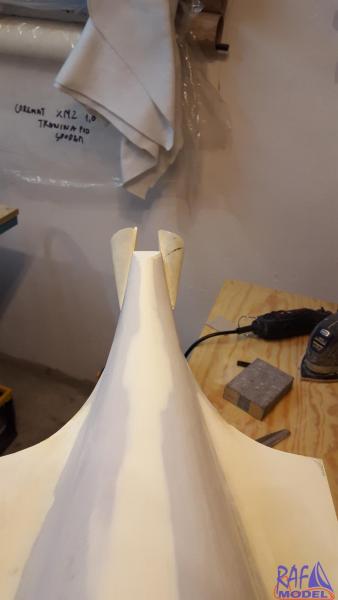

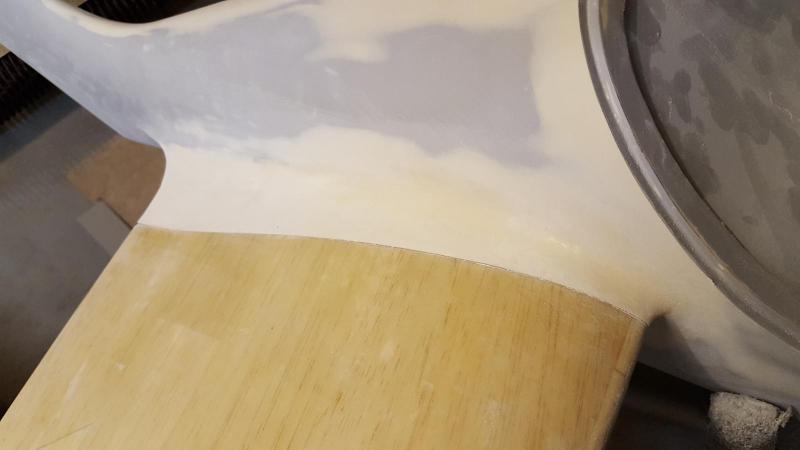

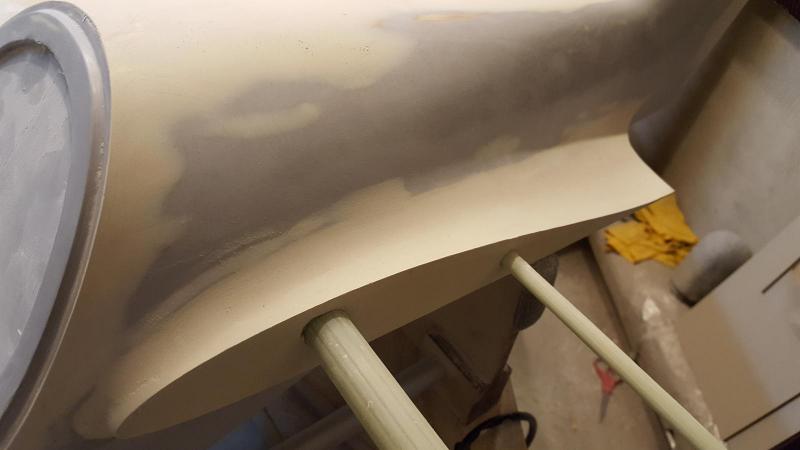

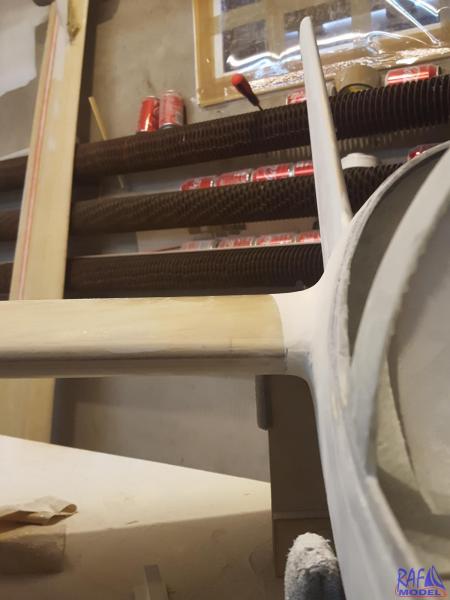

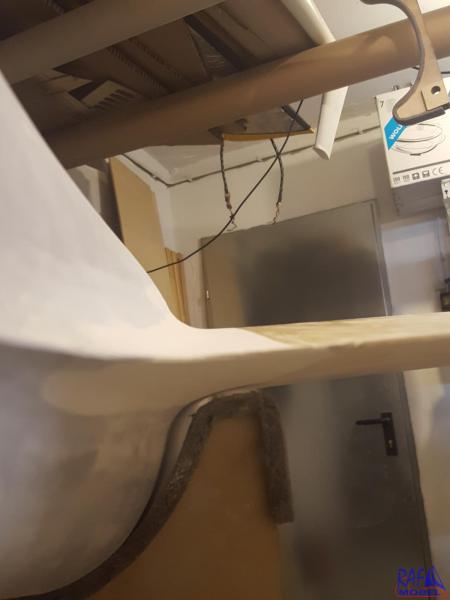

Dalej męczę przejścia skrzydło - kadłub.

[RafModel]

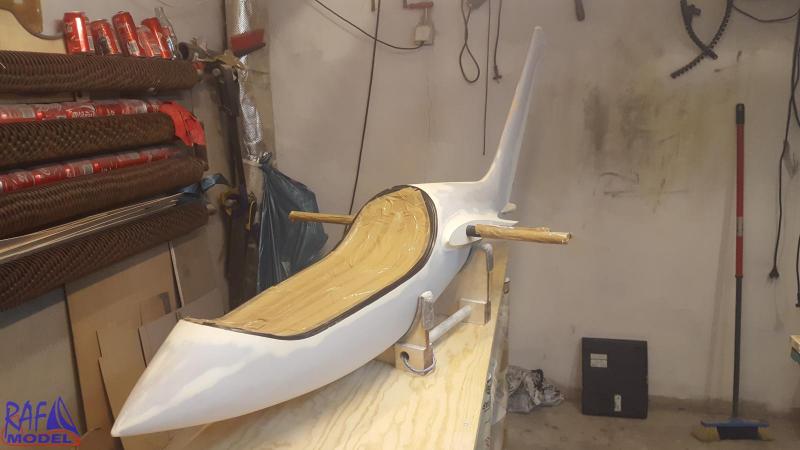

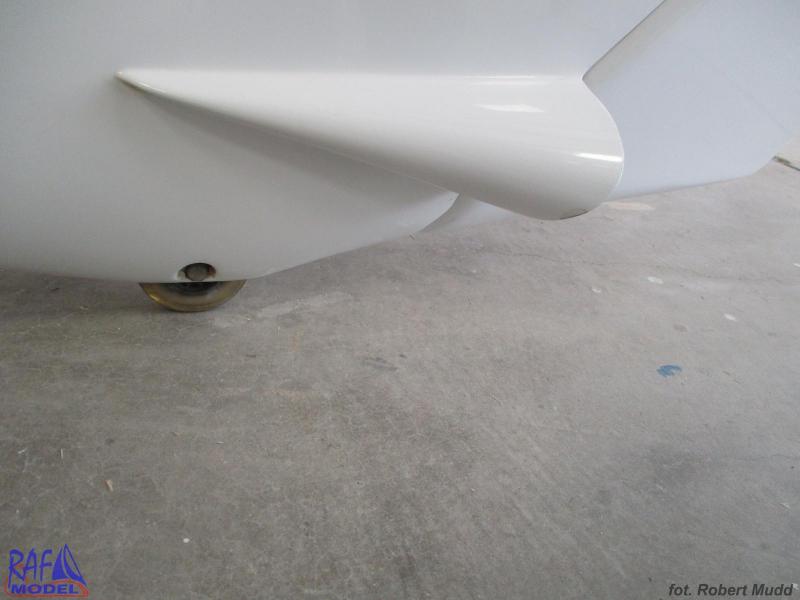

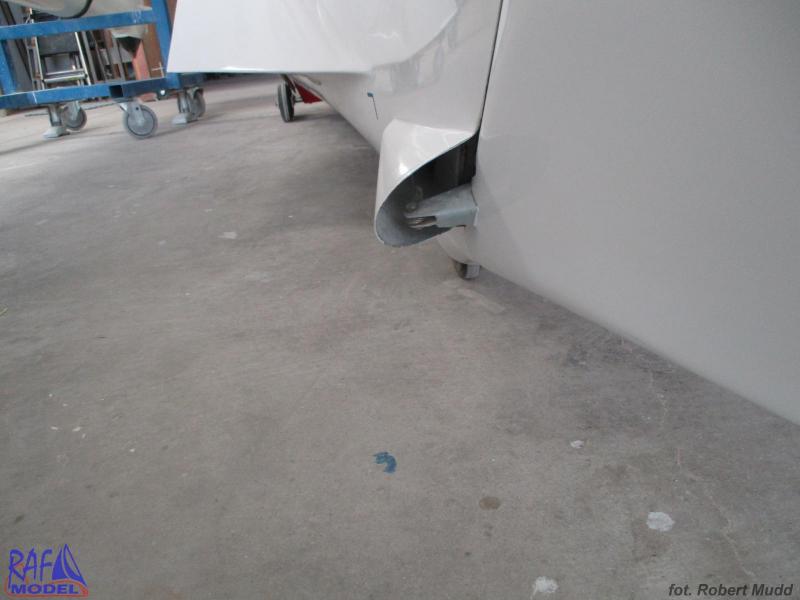

Dawno mnie tu nie było ;-). Ale niestety chroniczny brak czasu no i ładne lato. Ostatnie detale do kopyta przed położeniem szpachli. Marzenie ściętej głowy aby w tym roku zrobić formy z kadłuba :-)

[RafModel]

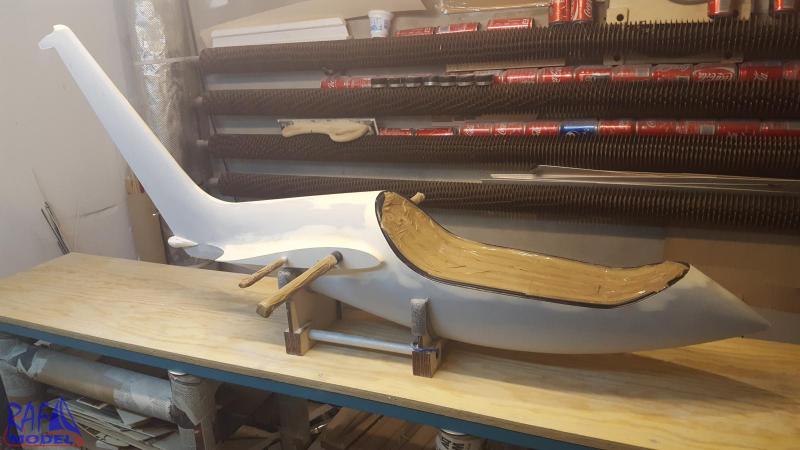

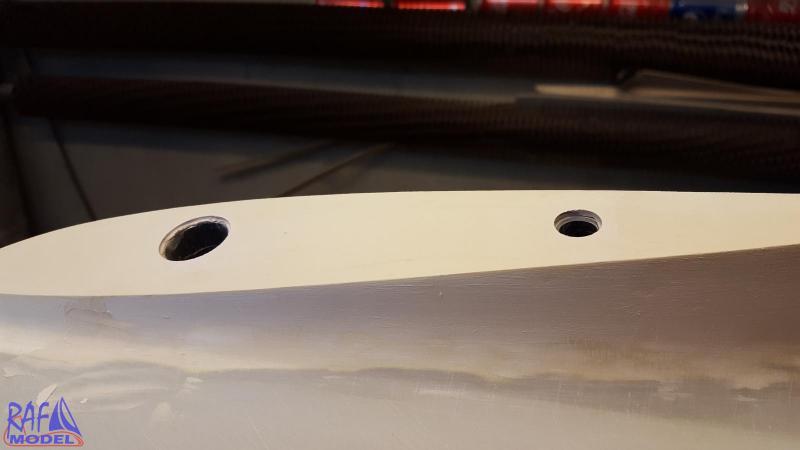

Gotowy do malowania.

[ostry_gl]

Model zapowiada się super, a jak tam postępy przy pracy nad kadłubem naszych łódek?



Pozdrawiam,

Łukasz

[RafModel]

Niestety, ale Genesis ma pierwszeństwo przed wszystkim ;-). Natomiast formy schną i czekają.
