AVIA B.35 w odcinkach

[jethrotull]

Witam,

bezskutecznie czekam na suchy dzień aby dokończyć PZL P.1, chyba będę to mógł zrobić dopiero na wiosnę.

Czekając, postanowiłem zbudować prosty model w całości z balsy. Wybór padł na samolot AVIA B.35/I



Założenia:

rozpiętość: 56cm

masa do lotu: 120g



Plan jest taki aby zrobić model w jak najmniejszej liczbie posiedzeń. Tak więc,

Odcinek pierwszy: płat

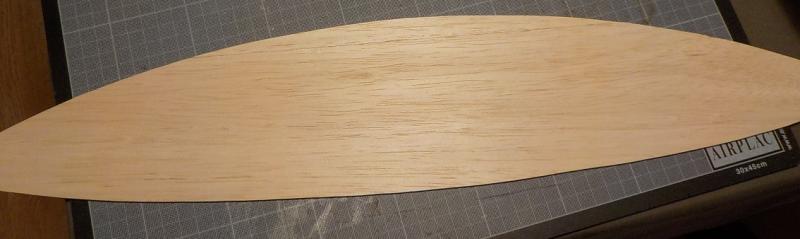

Najpierw wyciąłem kształt płata z balsy 2mm przy użyciu szablonu



Następnie wykonałem żeberko, o takiej szerokości jak szerokośc kadłuba w tym miejscu

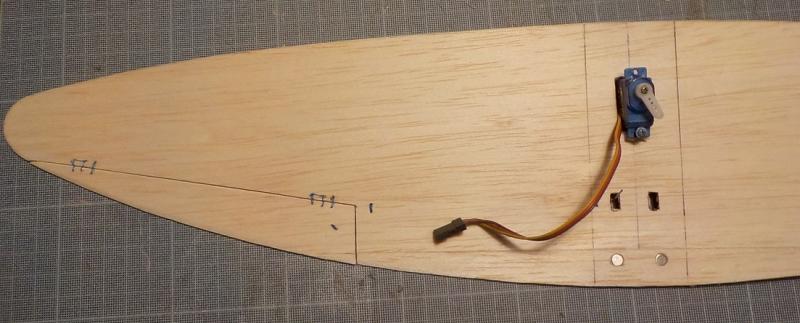

Następnie odciąłem lotki, i przymocowałem ponownie używając techniki "stiched hinges", wykonałem otwory na serwo lotek, napęd lotek o raz magnesy mocujące,  zamontowałem serwo i napęd lotek.

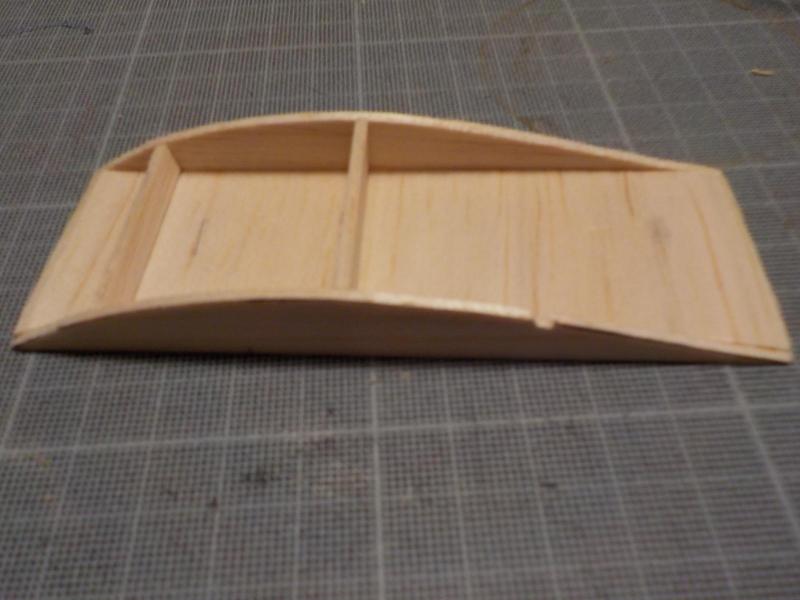

W końcu, obłożyłem płat balsy tworzący skrzydło na żeberku

Otrzymałem w wyniku tego gotowe, działające, choć surowe skrzydło

Łaczny czas: jedno popołudnie.

CDN.

[robertus]

Miałem ten model w plastiku

[jethrotull]

Ja też, mój Tata robił.

[marek rokowski]

bardzo ładny samolot! a widziałęś wersję któą sprzedano do Japonii?



[jethrotull]

Fajne malowanie. Tylko płat z prostą krawędzią natarcia się gorzej nadaje do wybranej przeze mnie metody konstrukcji.



EDIT, właśnie zauważyłem ze na Twoim rysunku jest napisane że to fikcyjne malowanie

[jethrotull]

Odcinek drugi:

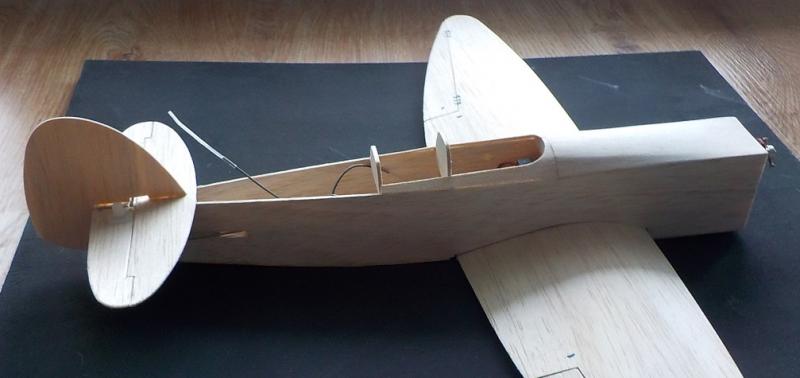

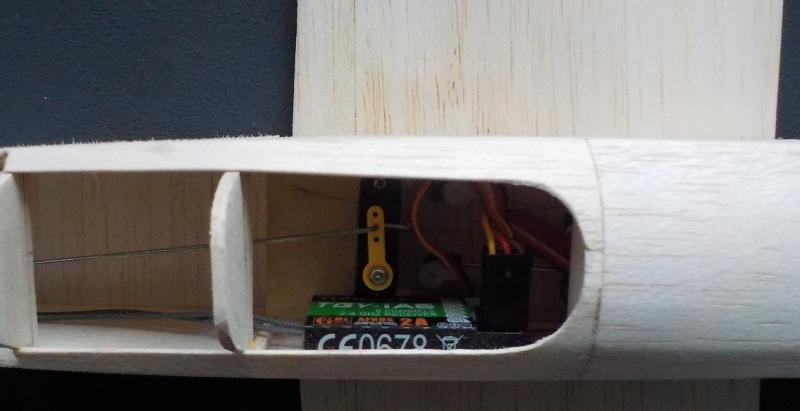

klatka składająca się z wręg, łoża płata i półeczki na serwo steru wysokości:



Usterzenie z balsy 1.5mm



:





[wacek.matuszak]

Gdybyś tak jeszcze zrobił klapy krokodylowe jak na planach ,to byłby ...odlot.Oczywiście żartuję .Przepraszam  Piotrze zdradź tylko gdzie  " kupujesz " czas na to wszystko. Z chęcią skorzystam z dobrego "sklepu " Pozdrawiam

[jethrotull]

Przecież to jest malutki i prościutki samolocik. Takie skrzydło można w godzinkę zrobić

[jethrotull]

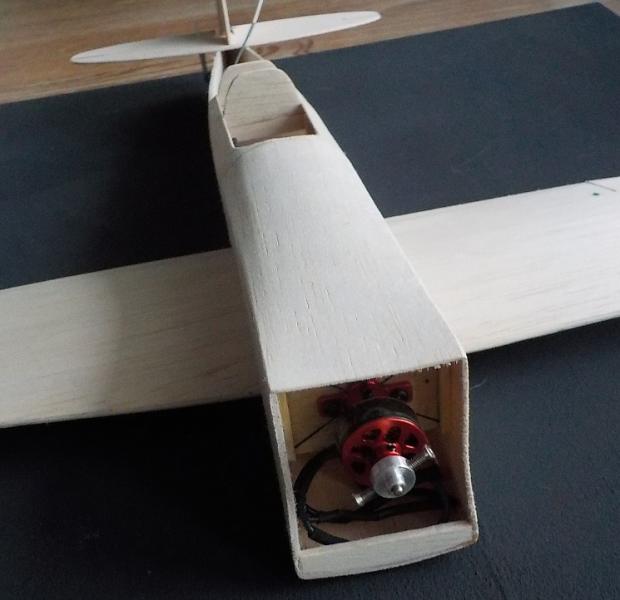

Odcinek trzeci. Wypadałoby powiedzieć sakramentalne "zaczyna wyglądać jak samolot"





[jethrotull]

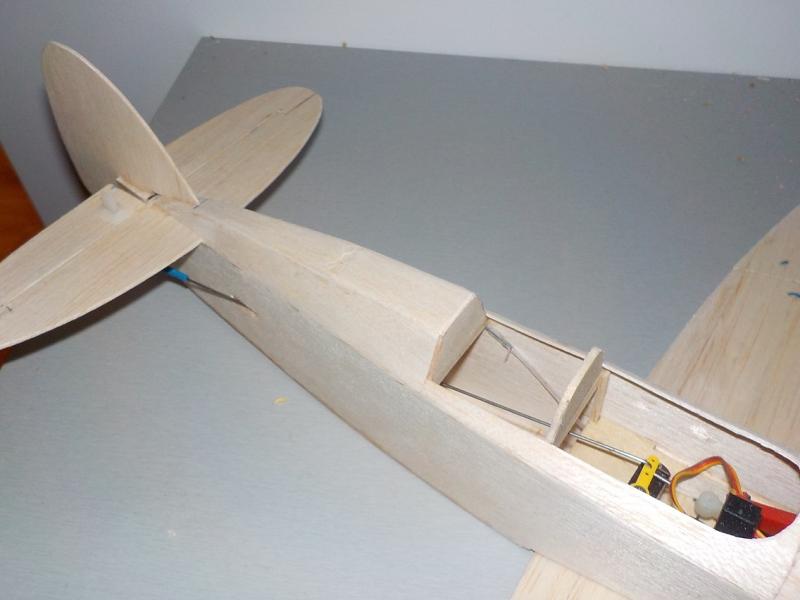

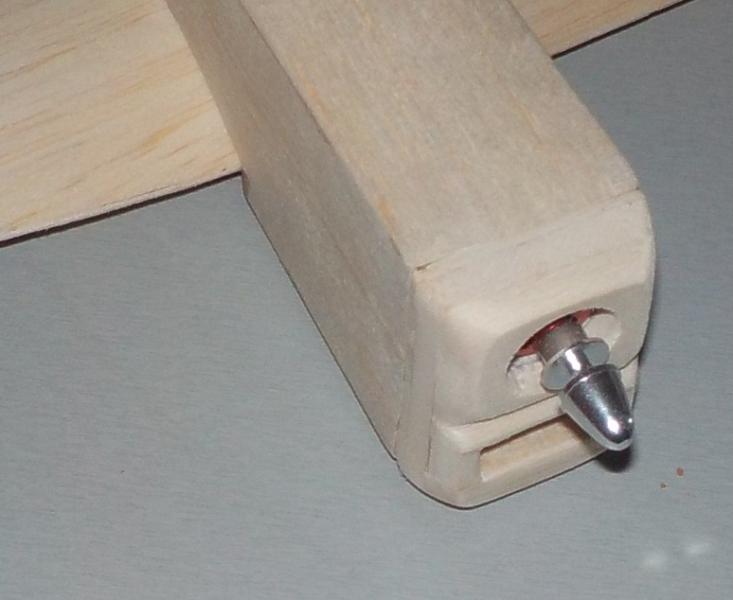

Odcinek czwarty: Avia dostaje grzbiet kadłuba i mordkę

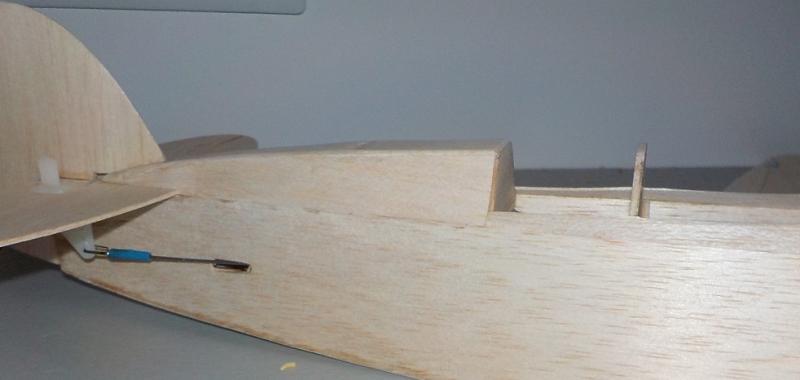

Widać samorobny snap z cienkiegu drucika (struna G z gitary) zalutowanego na popychaczu:







Do surowego stany lotnego została jeszcze osłona kabiny. Może pokuszę się o osłonę termoformowaną.

Kosmetyczne dodatki typu podwozie, kołpak, chłodnica, malowanie zostawiam na po oblocie.



Masa póki co 110g bez śmigła - nie za fajna ale tragedii też nie ma.

[jethrotull]

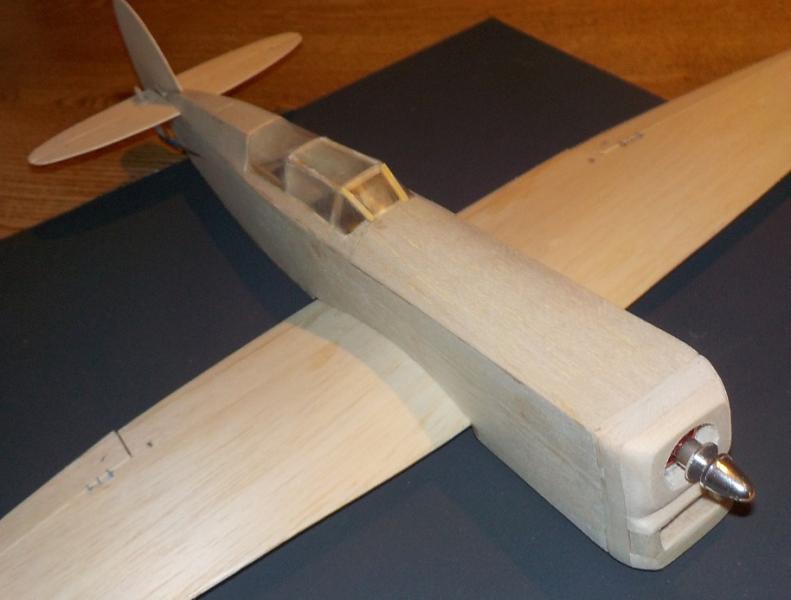

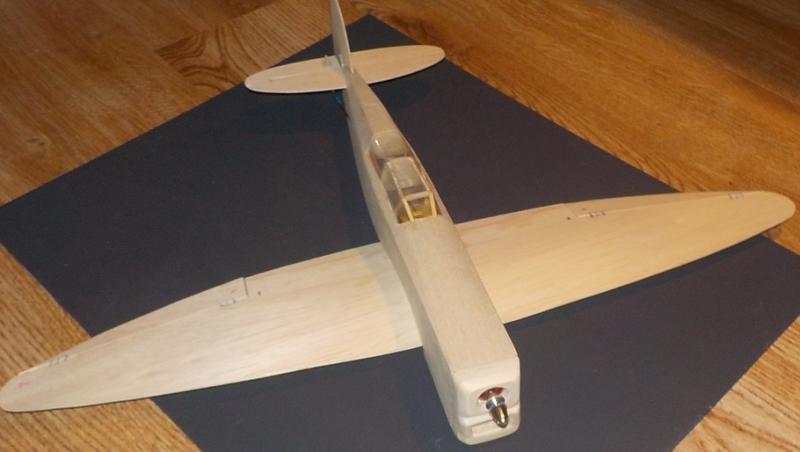

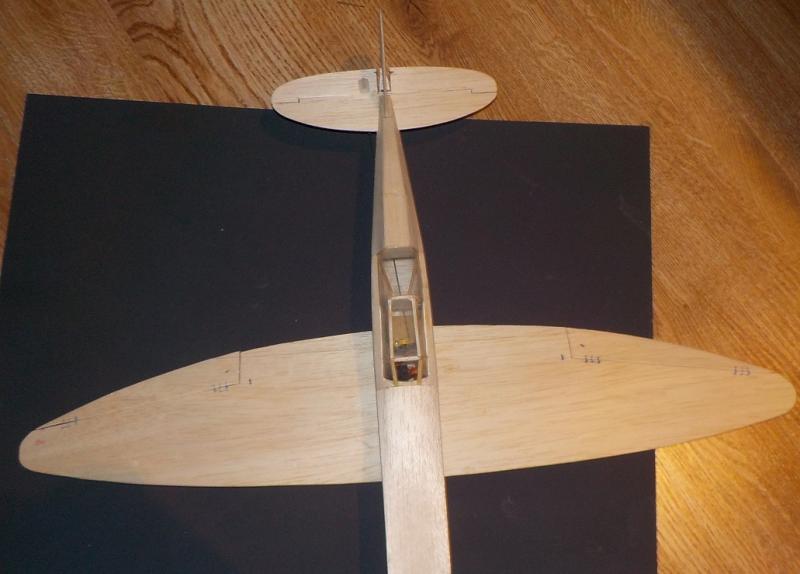

Odcinek 4 i 5 (nie udało się zrobić kabinki za jednym posiedzeniem):

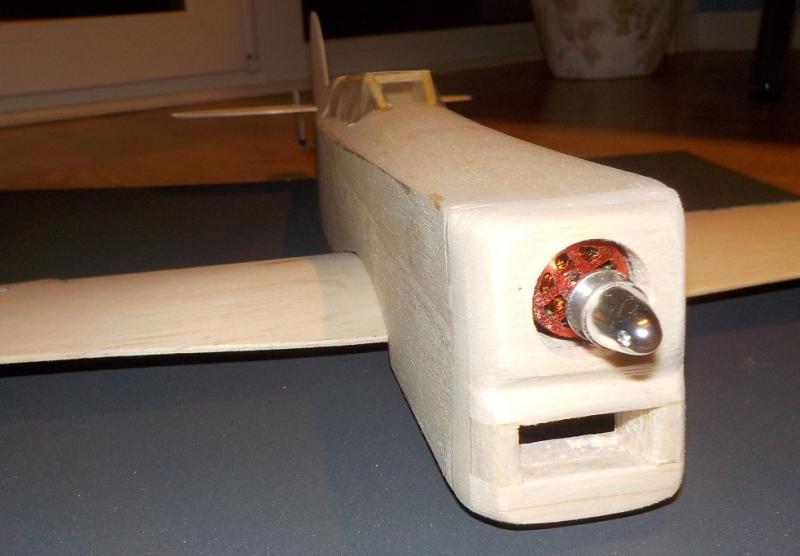

Samolot jest niemal lotny, oprócz tego że silnik luźno siedzi w łożu, a nie mam wystarczająco małego imbusa żeby go dokręcić.

W RWD-25 taki sam silnik mi się z tego powodu odmeldował w locie. Przed oblotem czeka mnie więc wizyta w castoramie.

[Marcin81]

Skrzydła na samych neodymach?? Serio???

[jethrotull]

Z przodu kołek drewniany, z tyłu neodymy. Nie odejdą, nawet trochę za mocno trzymają, trzeba się namocować żeby je zdjąć. Przypominam że to jest maleńki samolocik.

[jethrotull]

Lata



Teraz może dostać podwozie i malowanie. Próbowałem nagrać filmik, ale ani pogoda nie ta, ani nie jest łątwo jednocześnie pilotować i kręcić filmy.



Na pewno muszę wymienić śmigło z 5x3 na 5x5, bo lata trochę na rzęsach.

Oprócz tego chyba jednak zrobię lekki wznios skrzydeł. Oryginał miał, przynajmniej wg. rysunków które znalazłem, płaską górną powierzchnię płata, od końcówki do końcówki, ale mi się tak średnio lata.

[jethrotull]

Po oblocie wykonałem następujące modyfikacje:

- dodałem niewielki wznios płata. Przez to niestety neodymy mocujące skrzydła straciły geometrię i musiałem je zastąpić mocowaniem na gumki.

- zmieniłem śmigło na 5x5'

- zrobiłem 48% expo i 70% rate na sterze wysokości. Mimo bardzo małych rozmiarów usterzenia poziomego i użycia ostatniego otworka w dźwigni steru, czułość była zbyt duża.



Po tym zmianach samolocik lata poprawnie.

Wczoraj położyłem pierwszą warstwę srebrnej farby. Dzisiaj szlifowanko a potem kolejna warstwa farby.

Na końcu dorobię podwozie.

[wacek.matuszak]

Zdjęcia gotowego będą ?

[jethrotull]

Jasne.

Póki co w Poznaniu cały czas pada więc malowanie musi poczekać, ale jak skończę to na pewno wrzucę zdjęcia.

Dzięki za zainteresowanie.

[Atomizer]

Jak będziesz malował i czym? jakich farb użyjesz? dasz jakiś podkład?

Wiem, że balsa się kiepsko maluje, wchłania farbę jak gąbka i potrafi się wyginać w różne strony.

Kiedyś malowałem farbą w sprayu - porażka. Nie mam opracowanej technologii.

A w planach mam zaczęcie dziś samolotu o rozpiętości 800mm. Tylko jeszcze się zastanawiam czy robić go w całości z balsy czy ze styropianu.

Jeszcze jedno pytanko, nie robiłeś w tym samolociku steru kierunku.

Zastanawiam się czy w samolocie o rozpiętości 800mm warto zrobić. Podczas latania i tak prawie nie używam, jeszcze trochę za wcześnie, za mało praktyki.

[jethrotull]

Maluję farbą akrylową w spreju. Balsa się nie wichruje od tego, może gdyby farba była na wodzie to by powodowała wichrowanie. Podstawą jest zrobienie kilku lekkich warstw zamiast jednej grubej. Po pierwszej warstwie przeszlifowałem gąbką ścierną żeby usunąć podniesione włókna drewna. Zastanawiałem się czy nie zaimpregnować balsy dwiema warstwami cellonu przed malowaniem, ale jakoś nie mogłem w sobie znaleźć motywacji aby to zrobić, chociaż pewnie efekt by był lepszy. Tak jak jest teraz też jest nieźle, oprócz tego że po pomalowaniu widać dokładnie wszystkie zacieki z kleju.



Co do steru kierunku to w samolocie do latania rekreacyjnego poniżej 1m rozpiętości robiłbym albo ster kierunku albo lotki, ale nie oba, ale ja nie potrafię latać więc nie bierz mojej opnii za prawdę objawioną. Jedyny wyjątek dla mnie to samolot przeznaczony do startów z podwozia - tam SK obowiązkowy, niezależnie czy sa lotki czy nie. Ta AVIA będzie mieć podwozie, ale głównie dla ozdoby.

[jethrotull]

Masa do lotu z pełnym wykończeniem (podwozie, malowanie): 129g. W powietrzu czuć tę masę

Zrobiłem zdjęcia, niedługo wrzucę.
