Powrót do przeszłości 2

[Francka]

Postanowiłem zbudować coś pływającego rekreacyjnie .Będąc na zawodach w Kochłowicach zobaczyłem model kutra rakietowego "Ryś" .

Budowałem go w latach 70 jako jeden z pierwszych modeli pływających RC. Plany modelu powstały w latach 1963 , a wydane zostały w 1966 w "Planach modelarskich NR13"



Czyli znowu wracamy w przeszłość model miałem zbudowany tradycyjne jak religia nakazuje ze sklejki i listew  , pływał wyrzutnia rakiet była ruchoma z zasilanie było z "płaskich baterii 4,5 v"

, zabytek dziś nie osiagalny . zestaw baterii był około 5 szt . Pływanie tym było więc bardo kosztowne i nieopłacalne .



Jako że materiały konstrukcyjne  kleje  bardzo sie zmieniły postanowiłem zrobić model z  płyt polistyrenu i spienionego polistyreny klejonego cjanoakrylem .

Planuje zabudować silnik szczotkowy na początek , pózniej zabuduję  bezszczotkowy.



Po wielu problemach udało mi się kupić "PLany Modelarskie NR13



Zakupiłem materiały do budowy i zaczynamy :

Skserowałem sobie częsci nadbudówek

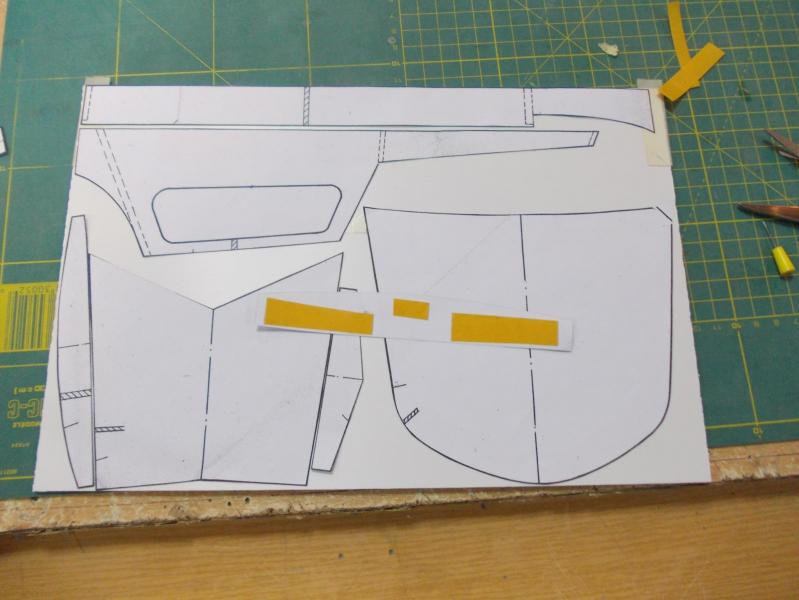

Przy pomocy tasmy dwustronej nakieiłem na spieniony polistyren

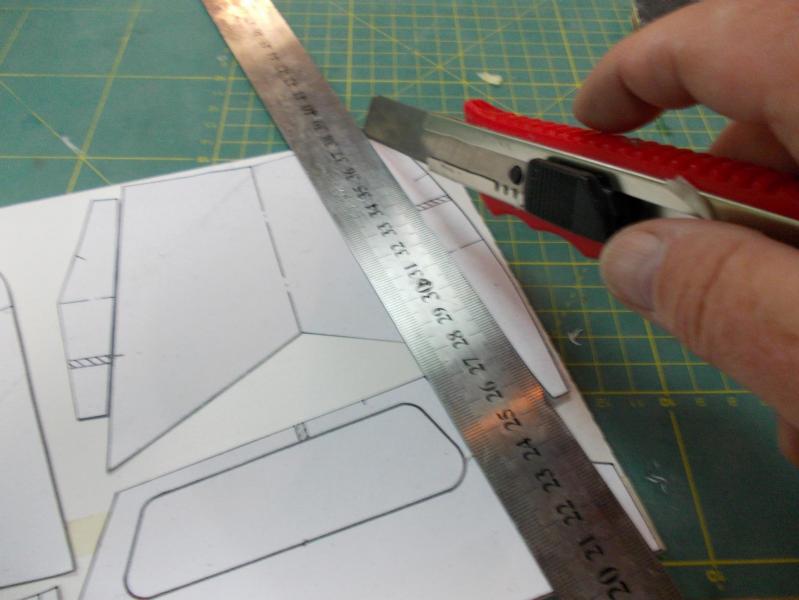

Nóż do reki i tniemy

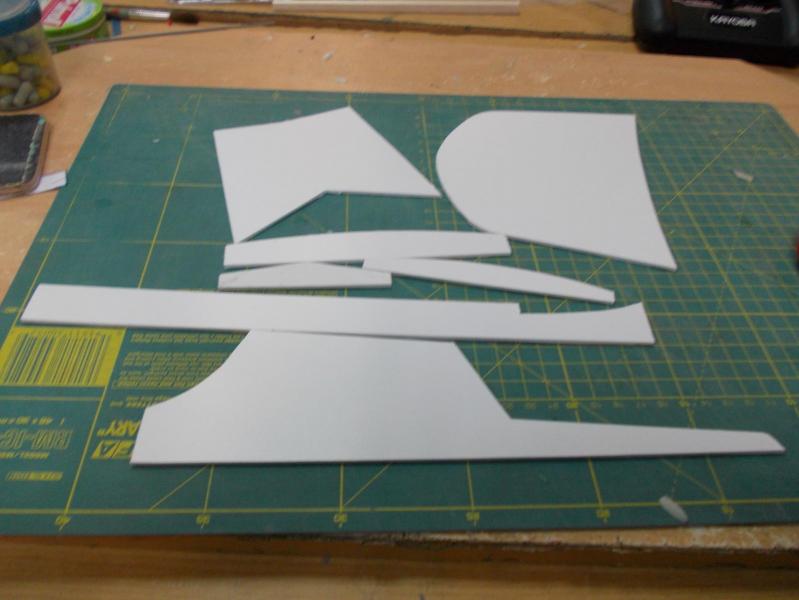

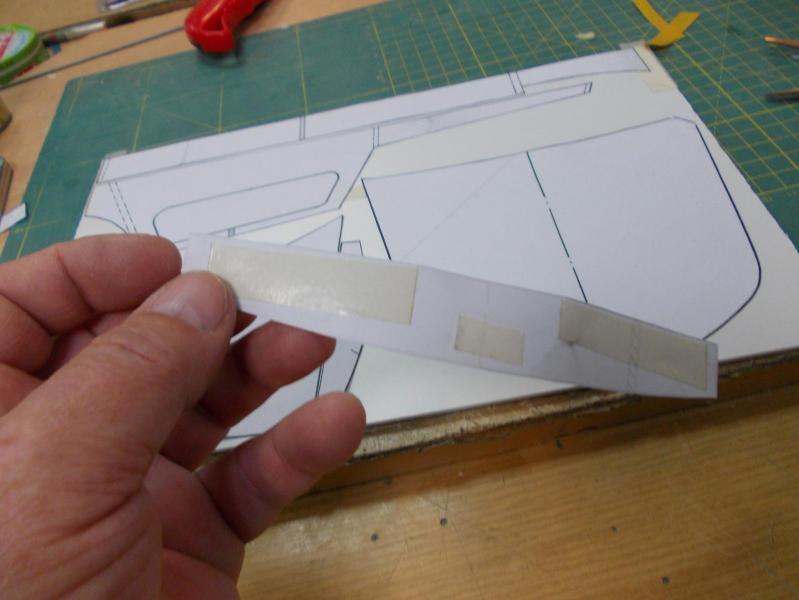

Powycinane

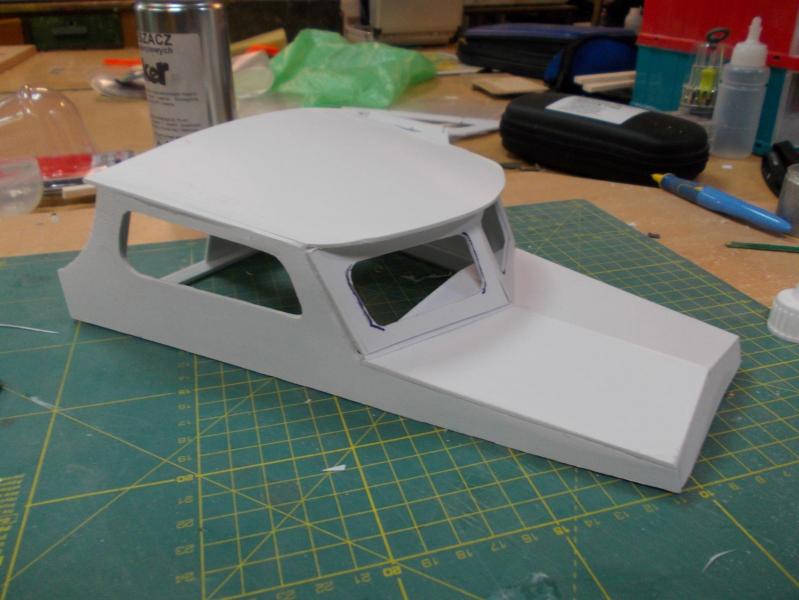

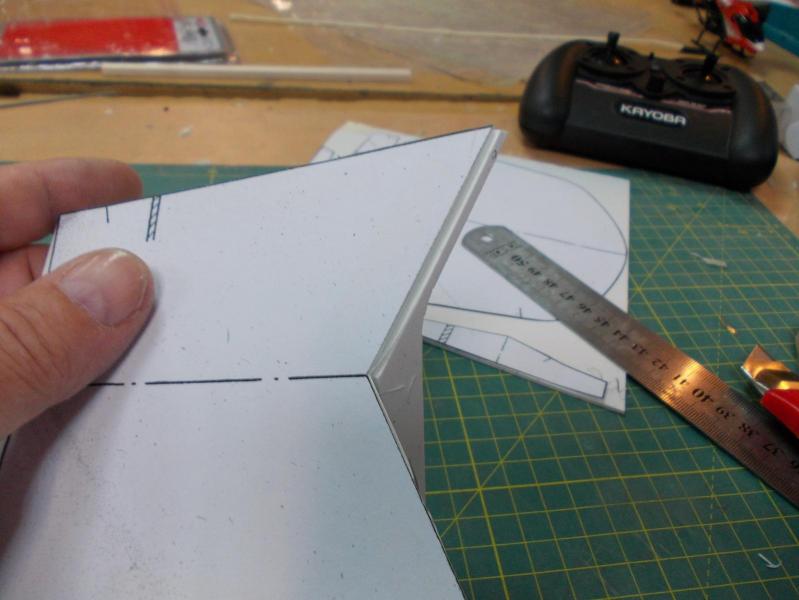

i posklejana nadbudówka



Muszę przyznać , że świetnie to się skleja

CDN....



[Francka]

Kadłub składa się z 3 wręg wycinałem z hips  3mm

i podłużnic i sępki

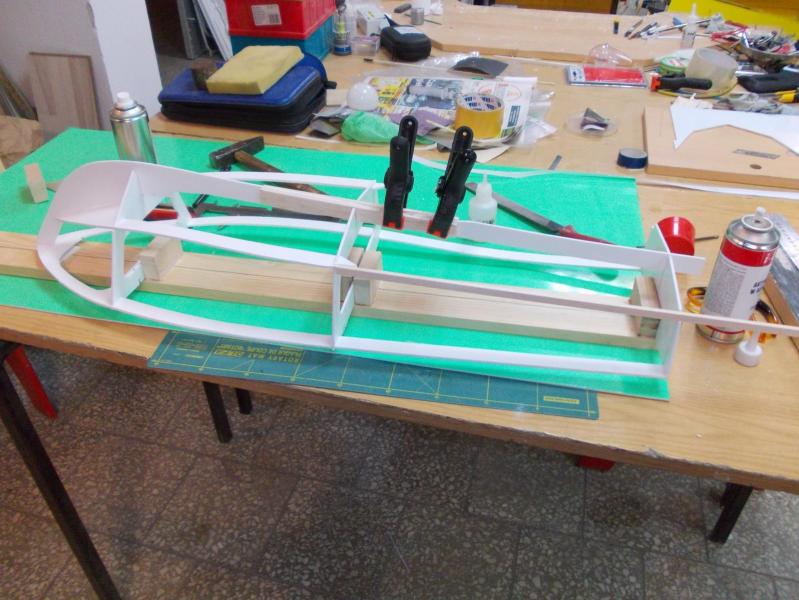

Suchy dok postawiłem na stole

po oklejeniu szkieletu położyłem tkanine szklaną celem wzmocnienia konstrukcji

Aktualnie czekam na wał napędowy i sprzęgło już od 8 czerwca w warszawie w U C

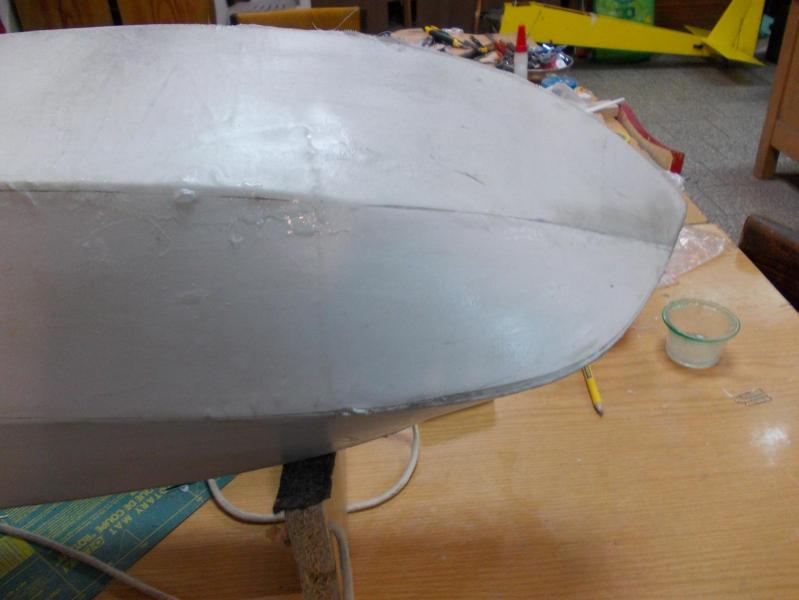

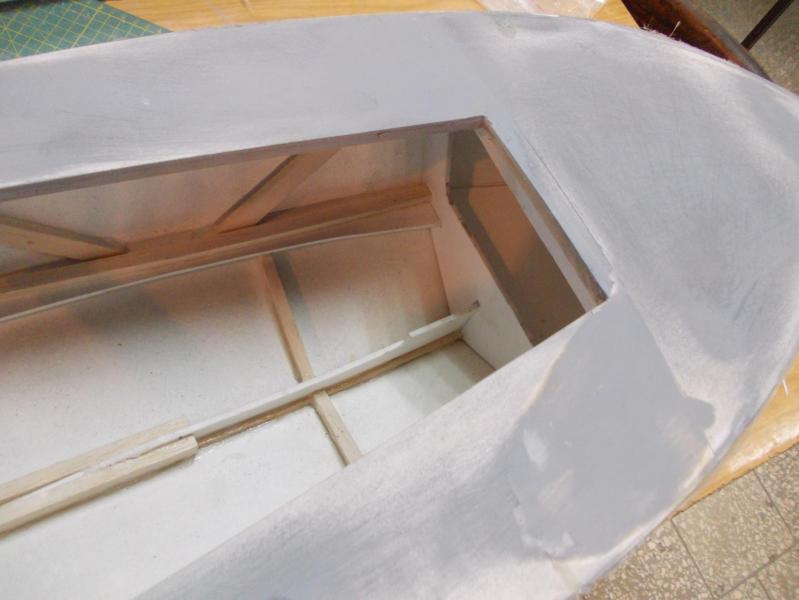

Kadłub wygąda tak

Teraz szlifowanie szpachlowanie i podkład

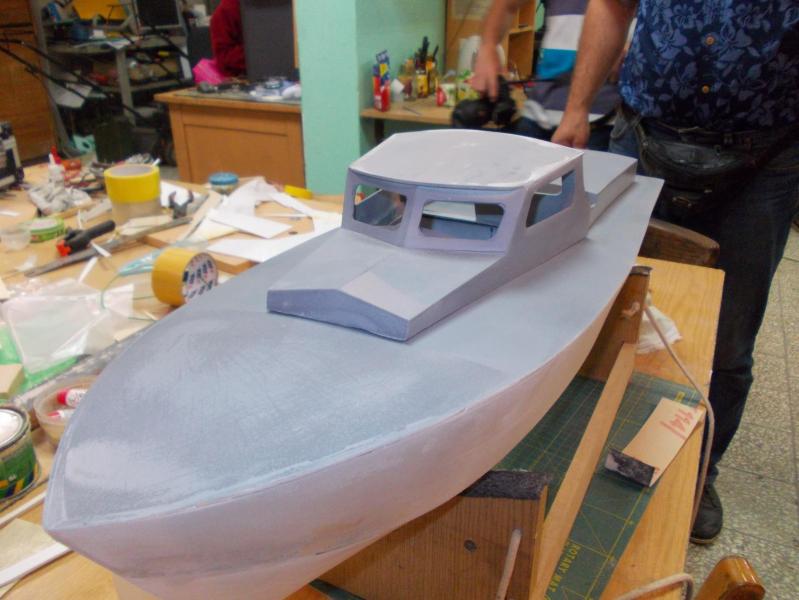

Nadbudówki z podkładem

Całość





[Francka]

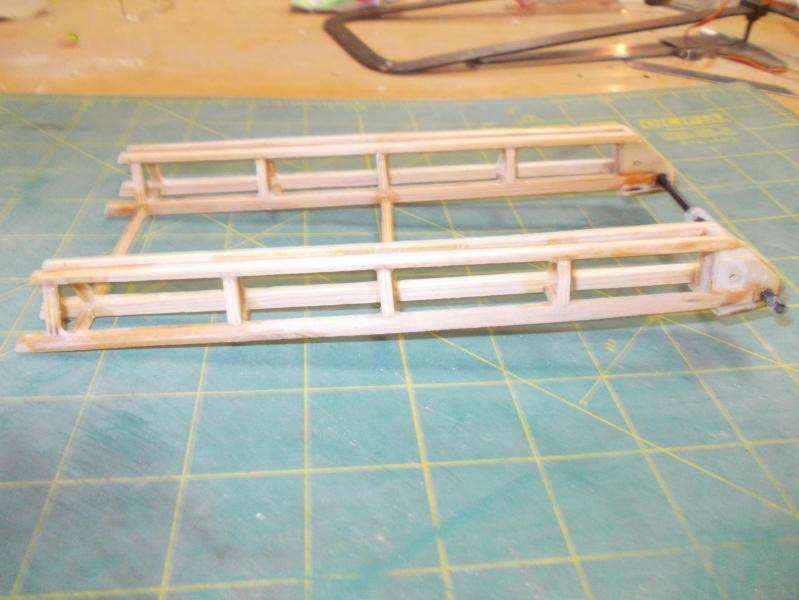

Zbudowałem kratownice wyrzutni rakiet

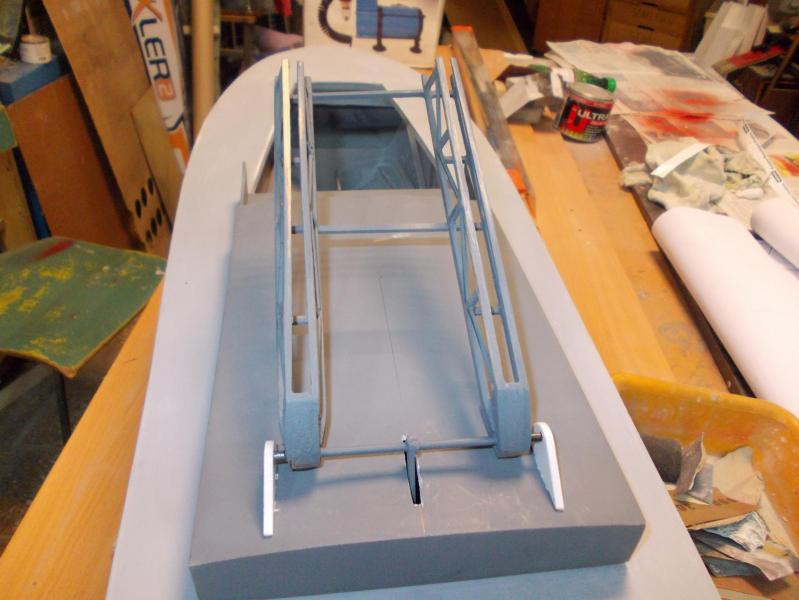

Zamontowłem na nadbudówce



Uruchomiłem mechanizm podnoszenia wyrzutni





Na dodatek uruchomiłem moduły dzwiękowe silnika i syreny.







Czekam na wał napędowy , paczka z chin idzie krócej , niż  z Warszawy do mnie (warszawa 8.06  u mnie 16 .06 )



Właśnie wał dotarł do mnie do domu :D :D :D



[f-150]

Co to za moduł?

[Francka]

Ten dzwiękowy do symulacji odłosu silnika ??

Koledzy z innego forum zaprojektowali .

Tu jest cały temat  https://www.alexrc.pl/viewtopic.php?f=17&t=11322&sid=cb0b9093c91b5932157ae2dc5d7945fb

[Francka]

Uruchomiłem skaner radarowy

 Małe serwo z uszkodzoną elektroniką posłużyło jako przeniesienie napędu.

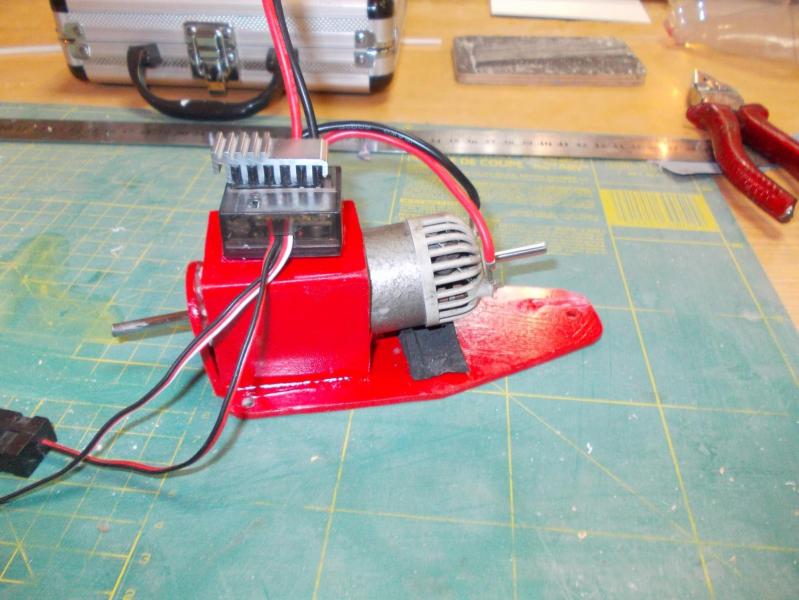

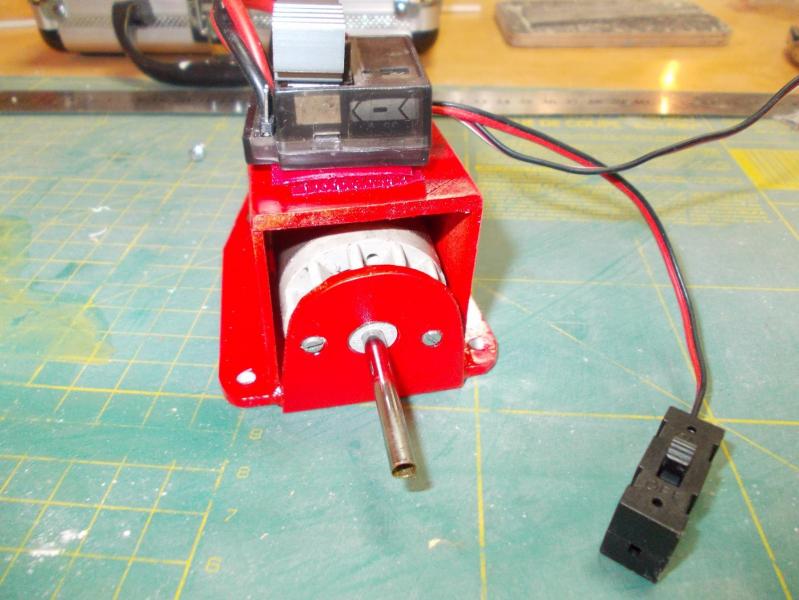

Zbrałem się za napęd łoże silnika wygląda tak :

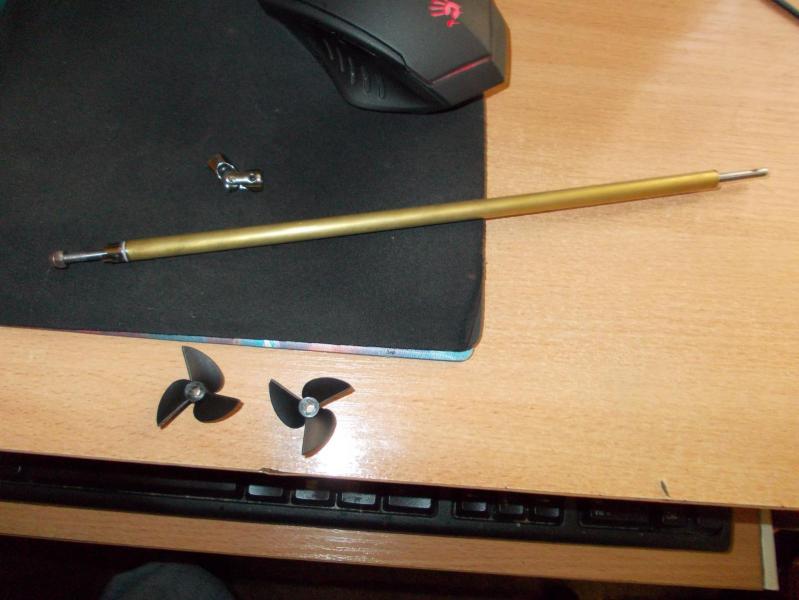

i cały zestaw napędowy , wał ,przegub i śruba



Zabrałem się za wykonanie okienek nadbudówki jako że , nie posiadam doświadczenia w budowie modeli redukcyjnych zaczołem kombinować

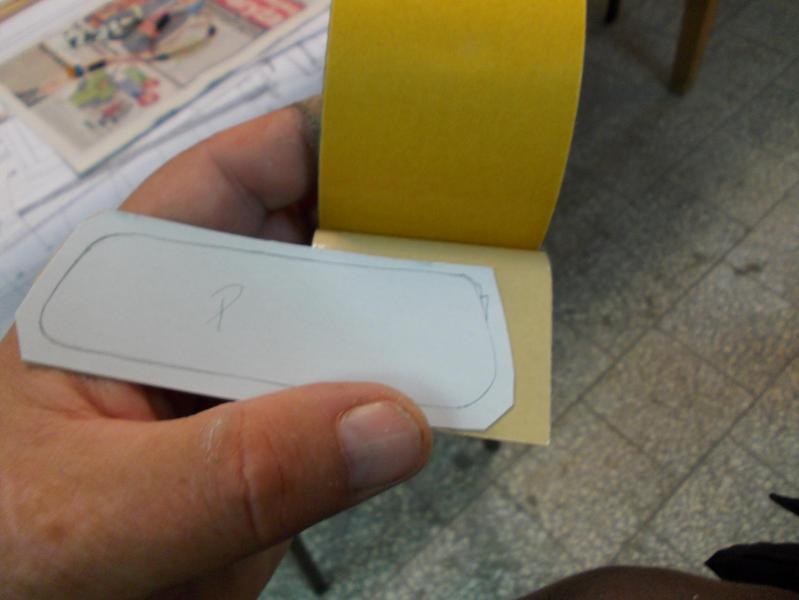

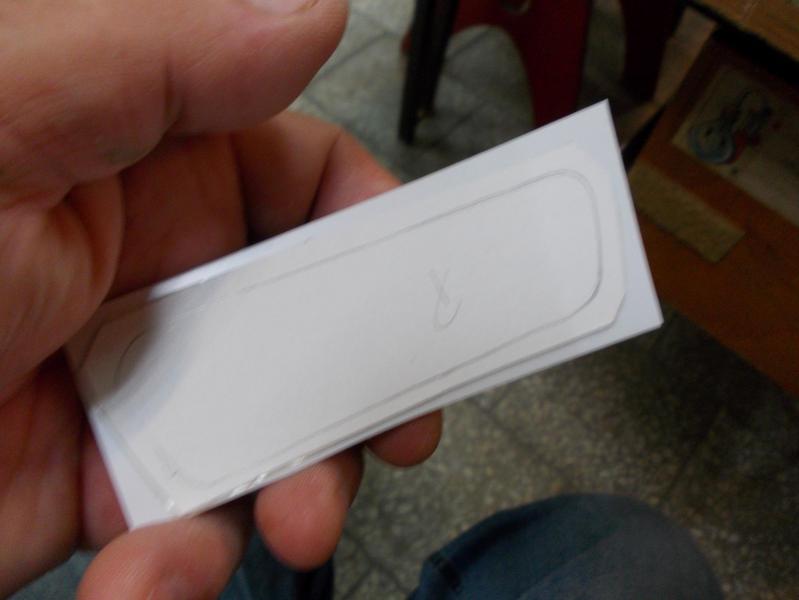

Odrysowałem zarys okna na kartonie i podleiłem tasmą dwustronną

Całość przykleiłem do kawałka "HIPS" 05 mm

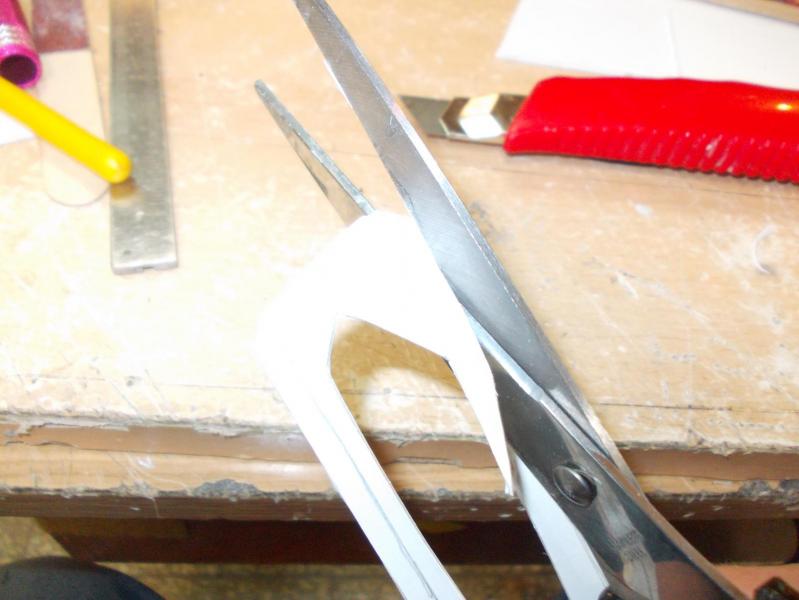

Wyciołem zarys wewnętrzny nożyczkami

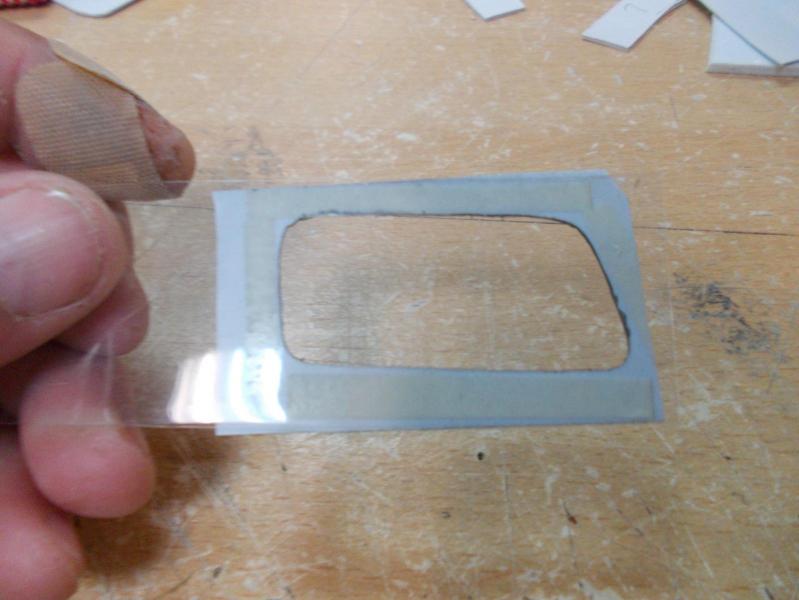

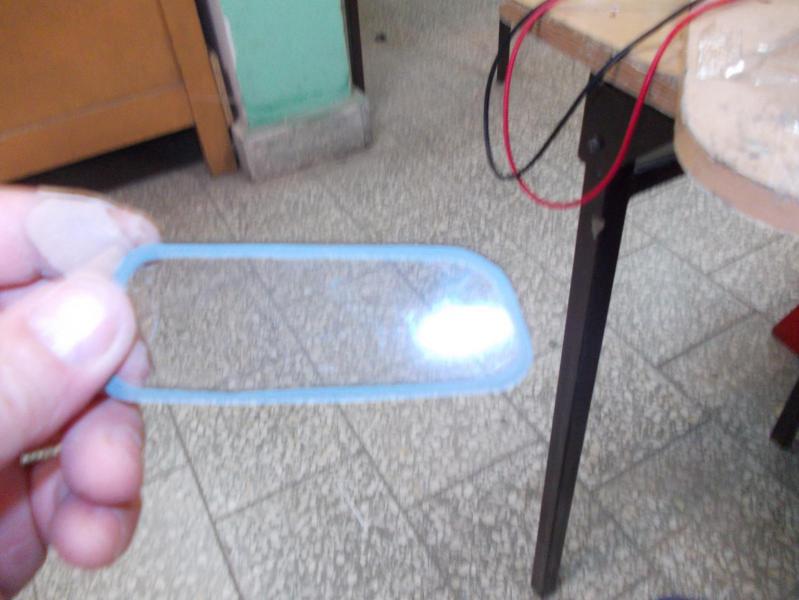

Po sciągnięciu kartonu i taśmy dwustronej pomalowałem.   Nie miałem pomysłu na przyklejenie szybki (kjej do polistyrnu nie trzymał "uhu por" brakło) przykleiłem szybki na taśmę dwustronną .

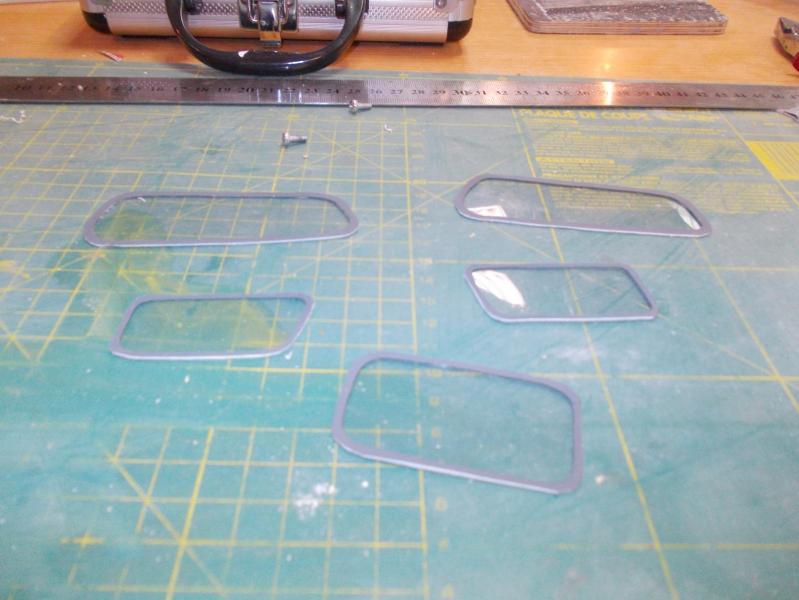

Nożyczkami obciołem nadmiar i tak powsytały moje okienka



Jak na model do rekreacji myślę , że bedą dobre







[skipper]

W tym tempie to jeszcze tydzień, góra dwa  i na wodę. Podziwiam.

[Francka]

Test wodny w najbliższym czasie test szczelności i test predkości .

[Francka]

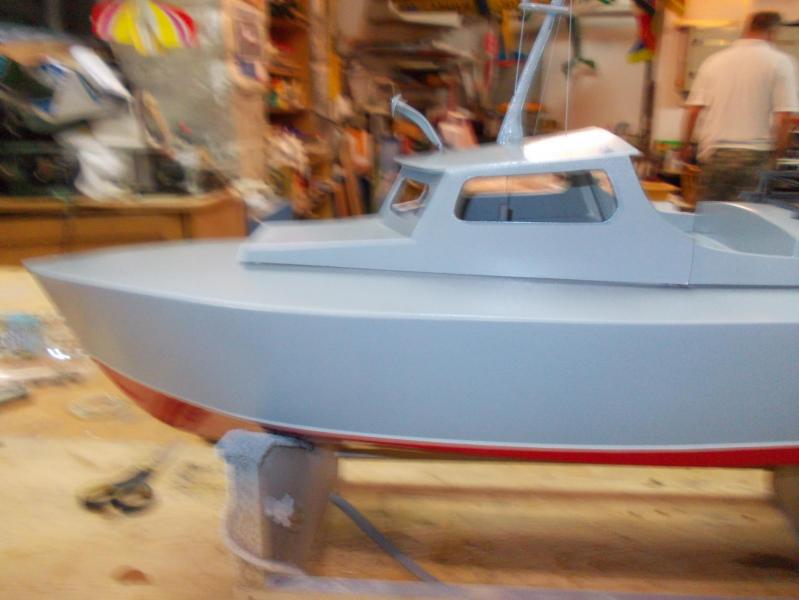

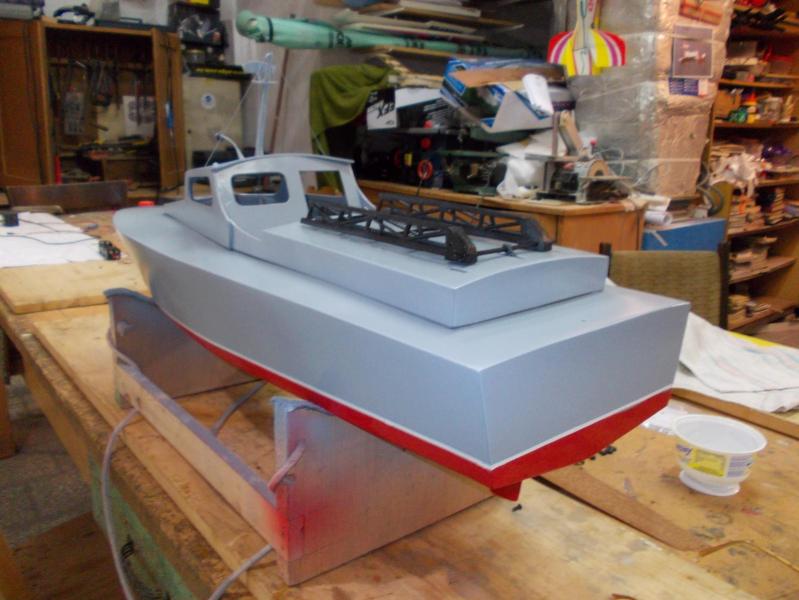

Mało czasu miałem ostatnio , ale udało mi się nałożyć farbe na model

Mistrzem malowania nie jestem , nie mam pistoletu i kopresora i maluje z puszki.



Buduje oświetlenie , troche kabelków jest i mocno poplątane.

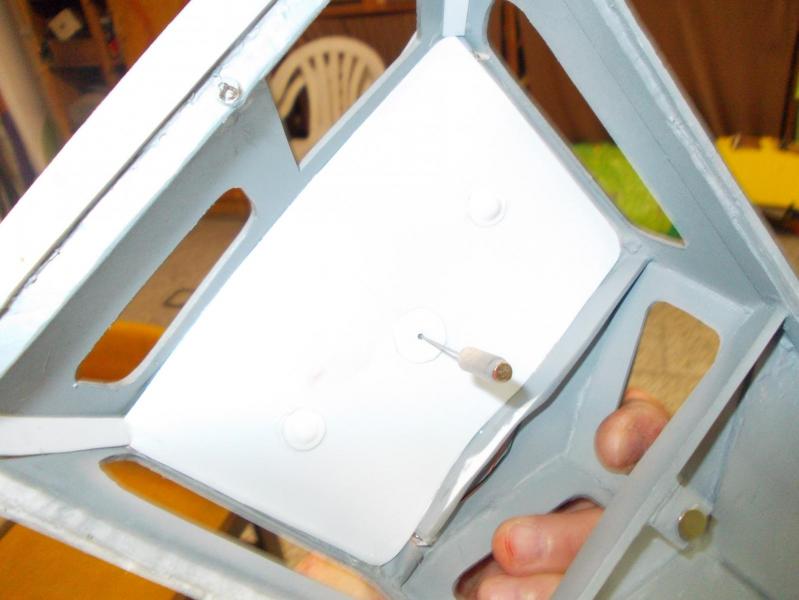

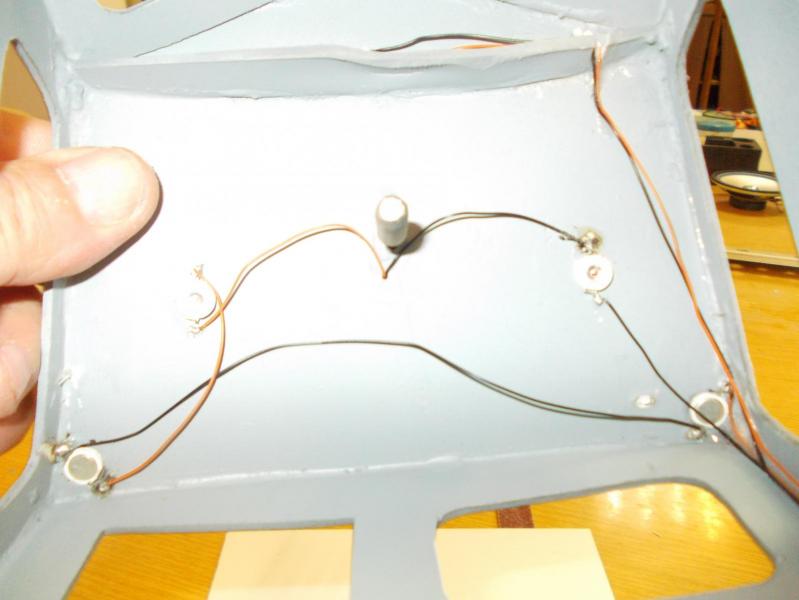

Ale zabudowałem podsufitke.

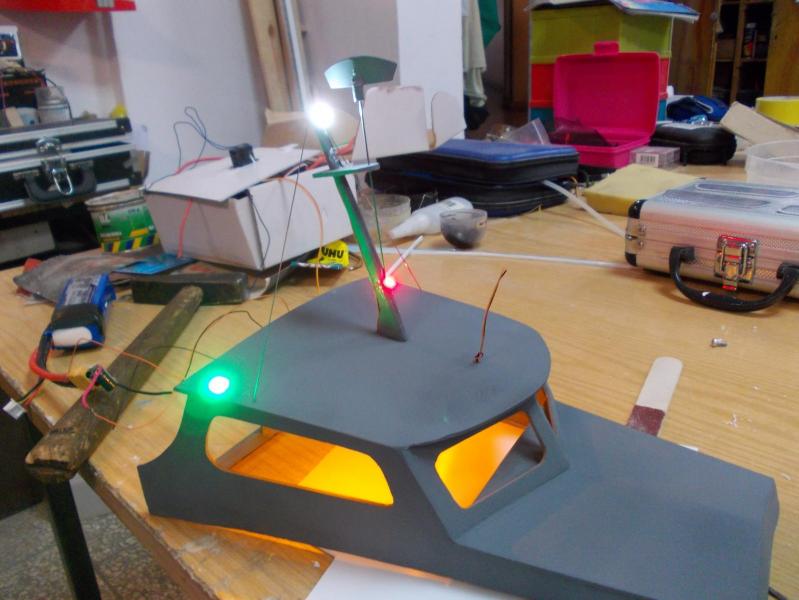

Światełka wyglądaja tak , reflektor w budowie.





Teraz pracuje nad rakietami i elektroniką sterująca załączaniem  poszczególnych systemów .

Musze jeszcze kupić odbiornik 10 kanałowy powinien wystarczyc .

[Francka]

Elektronik ze mnie marny , ale dzieki pomocy innego forum modelarskiego ,po kilku dniach udało mi się uruchomic sekwencyjne sterowanie serwomechanizmami.

Potrzebne to bedzie do łączenia poszczególnych efektów w moim modelu (światła,radar, świeca dymnna).

Przy pomocy 1 kanału można załaczyć kilka urządzeń , wyglądaa tak :



 Dzwignie  będą załączać mikrowyłączniki , a te poszczególne obwody .



Model już opływany - nie topi się    filmiku brak kamerka nie zadziałała , ale poprawie się .

Po pływaniu musze zmienić silnik poprzeni uległ awarii tyle na dziś Pozdrawiam

[Francka]

Dziś była okazja wytestować silnik i powiem , że jestem zadowolony model pływa . Razem z kolegami popływalismy na "Przystani"

Czekam jeszcze na regulator elektroniczny i bedę dalej kończył budowę .

[Francka]

Dziobam dalej przy moim modelu , już wiem że pływa . Teraz przyszedł czas aby to wszystko co planowałem uruchomić i wyszło tak:::





Została kwestia zakupu silników rakietowych i próba ich odpalenia już w modelu .Planuje jeszcze uruchomienie świecy dymnej , ale to już chyba na wiosne .

[Francka]

Prawie rok przeleciał jak zdecydowałem się na budowe mojego modelu .

Dzisiaj model pojechał na zawody "XXII Międzynarodowe Mistrzostwa Śląska Modeli Pływających".

Wystartowałem w klasie F7 pokazowe modele sterowane przez 1 zawodnika.



Pomimo braku treningu  i sprawdzenia jedynostki w terenie mój start był udany .

Symulator pracy disla  zadziałał , radar zadziałał, oświetlenie zadziałało,wyrzutnia zadziałała , ale awaria odpalenia rakiet zawiodła i świeca dymna nie odpaliła .

Musze jeszcze popracowac nad tymi elementami .

 Ale zawody zaliczam do udanych .



Rakieta odpaliła , ale to już po zawodach



Przygotuje się lepiej na przyszły rok.

Dla wszystkich których interesuje model , plany moge wysłać na email





[AndrzejC]

Tego Gościa po lewej to jakbym skądś znał

Gratulacje.

Andrzej

[Francka]

Zmieniłem profesje z FSR na wolnopływające ale zawsze satysfakcja zostaje.

Pozdrawiam Andrzeju

[mjs]

De facto, to szanowny Francka stanął był na II miejscu, bowiem podyjum było oznakowane na odwyrtkę  :



[AndrzejC]

AJAKSA masz? Masz, to co za problem popływać w STD? Zapraszam .

Zabawa w grupie murowana, Sam z resztą wiesz,

Zgłoś się na zawody. Monki też się odgraża, że będzie pływał

A.C.
