Pierwszy quad 250-350

[pengo]

Witam

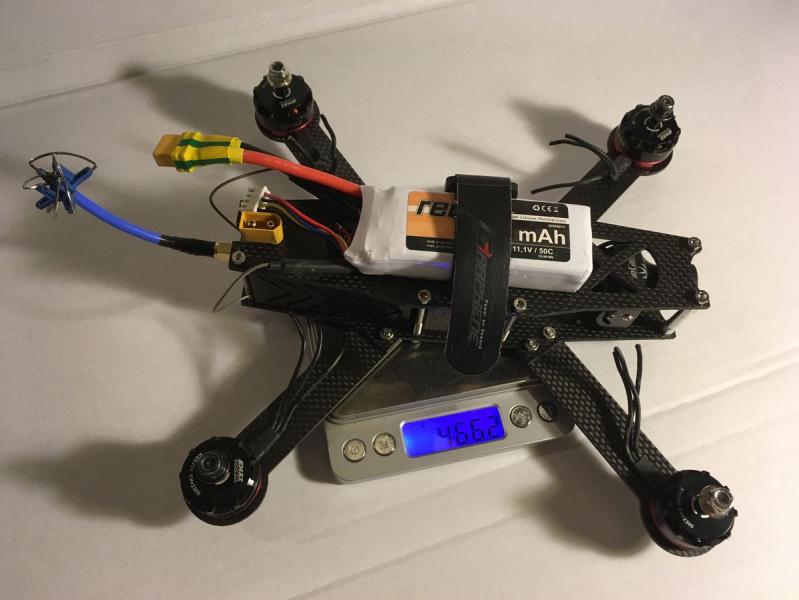

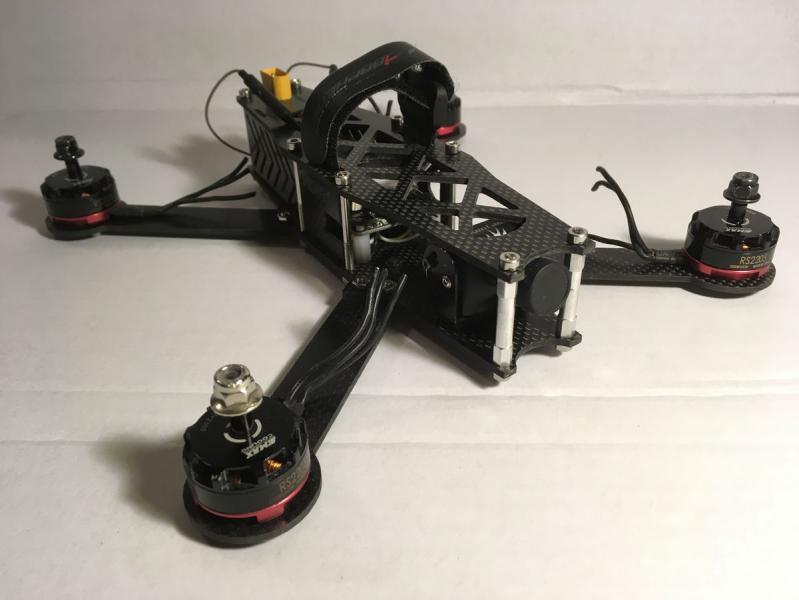

Quadzik już swoje przeszedł i gdy pękła rama podczas szybkiego lotu na niskiej wysokości... postanowiłem zrobić trzecią wersję odchudzoną, jednak powróciłem do koncepcji pancernego quada. Musiałem liczyć każdy gram. Masa do lotu będzie kilka gram powyzej 500g. Czekam jeszcze na regle, więc nie wiem czy polatam w ten weekend



[pengo]

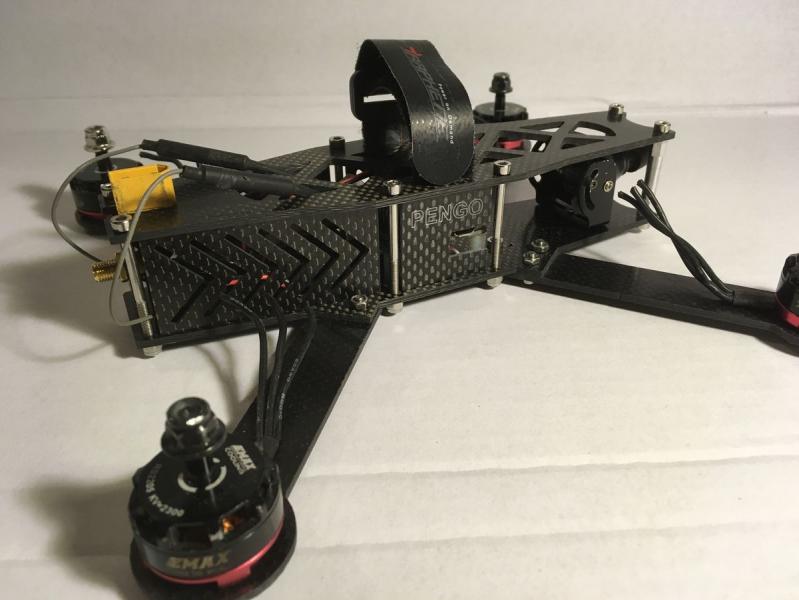

Minęło kilka miesięcy, a więc czas zdać relację quad był szybki a nawet bardzo szybki, kilka razy przyjeżdżała policja ponieważ dostawała zgłoszenie że w okolicy ktoś jeździ motorem "ścigaczem"  na miejscu okazywało się że to ja latam quadem, policjanci zakładali moje wideo gogle robiłem im przejażdżkę i na tym się kończyło nasze spotkanie minusem ramy były ramiona z laminatu węglowego grubości 2,4mm które często się łamały podczas spotkania z przeszkodami, gdy dawałem przepustnice nagle na 100% wyginały się lekko. Kolejnym felerem okazał się kontroler lotu naze32 rev6 dof10, jest to dinozaur wyścigowych quadów i nie radził sobie zbyt dobrze z tym co fundowały mu silnik emax rs2205, aż w końcu quad przestał się słuchać i odleciał ku zachodzącemu słońcu strata dość duża ponad 1000pln zraziła mnie do wyścigowych quadów. Powróciłem do zabawy w modele samolotów i przez cały sezon bawiłem się nieźle. Multipleź Tucan, wicherek 10 z niedorzecznie mocnym silnikiem na baterie 4s jednak cały czas w głowie siedział quad i możliwości jakie pojawiły się przez te kilka miesięcy postanowiłem dać drugą szansę lataniu fpv za pomocą cztero-wirnikowca tym razem zakładam mocniejsze silniki emax rs2205s (chociaż te na których latałem w zupełności by wystarczyły), regle 30A, mniejszy odbiornik Turnigy x6b, kontroler lotu omnibus f4 pro z Osd i płytką dystrybucji prądu w jednym, kamerkę runcam eagle 800tvl która daje lepszej jakości obraz, malutki nadajnik video eachine, antenki amoway które podobno biją konkurencję na głowę i DroneKeeper czyli buzzer posiadający własne zasilanie oraz akcelerometr dzięki któremu zaczyna piszczeć dopiero jak quad będzie 30s w bezruchu. No tak ale czy nie wystarczy zwykły brzęczyk uruchamiany z aparatury albo taki co wyje cały czas? w większości moich niespodziewanych spotkań z ziemią bądź innymi przeszkodami bateria wypinała się pozbawiając quada oraz buzzera zasilania. To urządzenie ma własne zasilanie i gdybym je miał kilka miesięcy temu może dalej bym upgradował sprzęt na zdjęciach powyżej A więc tym razem wyciąłem krzyżak z laminatu węglowego 4,7mm i na nim buduję resztę quada. na chwilę obecną wygląda to tak...















[japim]

Zapowiada sie zacnie



Co do wypinania sie baterii to polecam rzep 3D duallock (tak z 5cm - 8cm dlugosci) i porzadna opaske mocujaca - nie jakies tanie chinskie "pseudo nylonowe" g.

To gwarantuje, ze przy crashu (o ile nie zniszczysz/przedziurawisz pakietu) ten nie wyleci i sie nie odczepi.



Po wielu pozrywanych rzepach zaprojektowalem i wydrukowalem z TPU to: https://www.thingiverse.com/thing:2252989

Od tamtej pory moje dzieci nie maja problemu z pakietami.

[pengo]

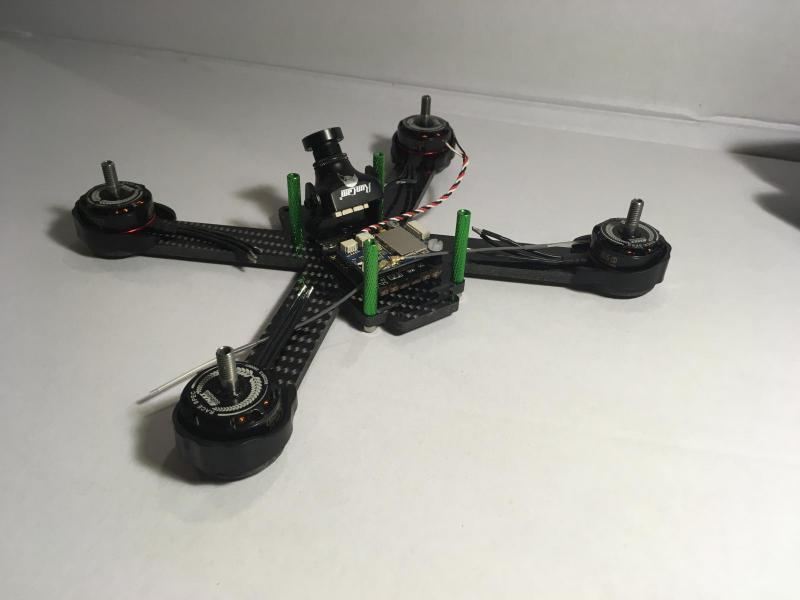

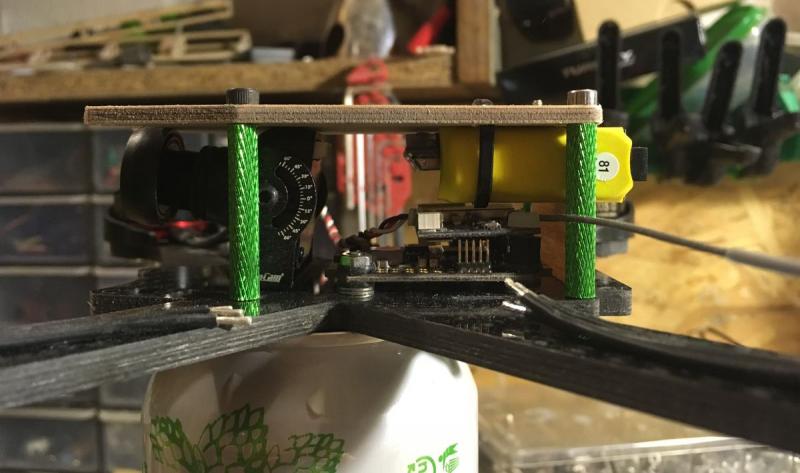

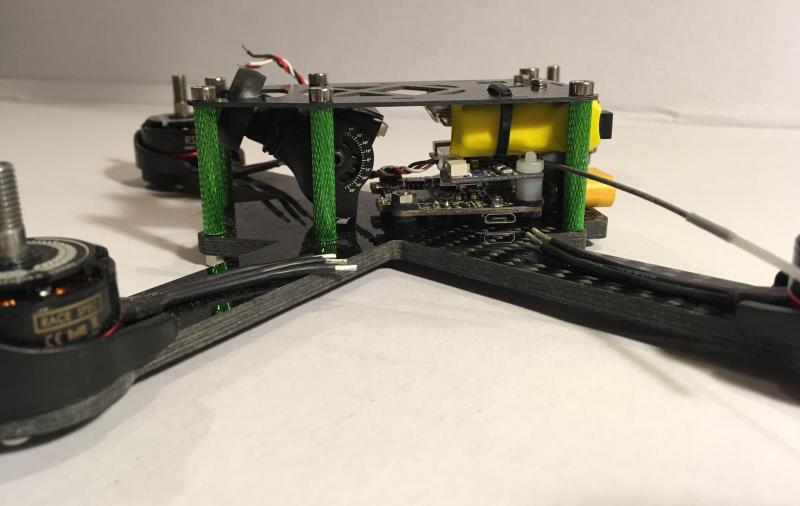

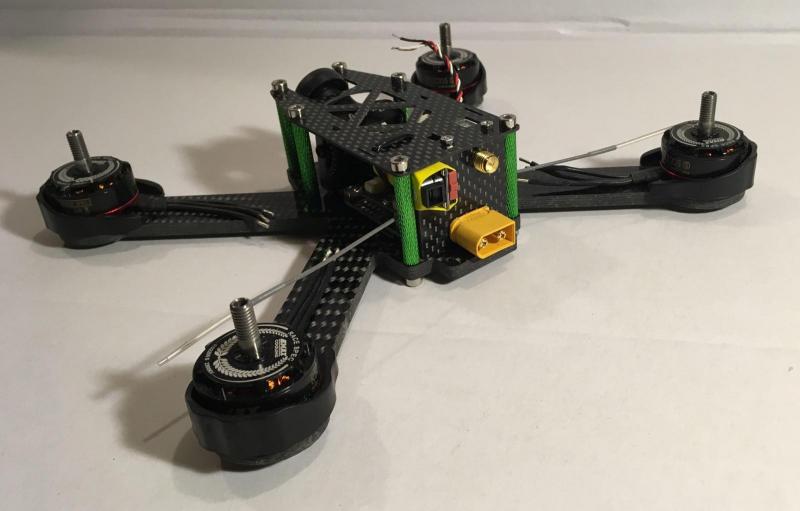

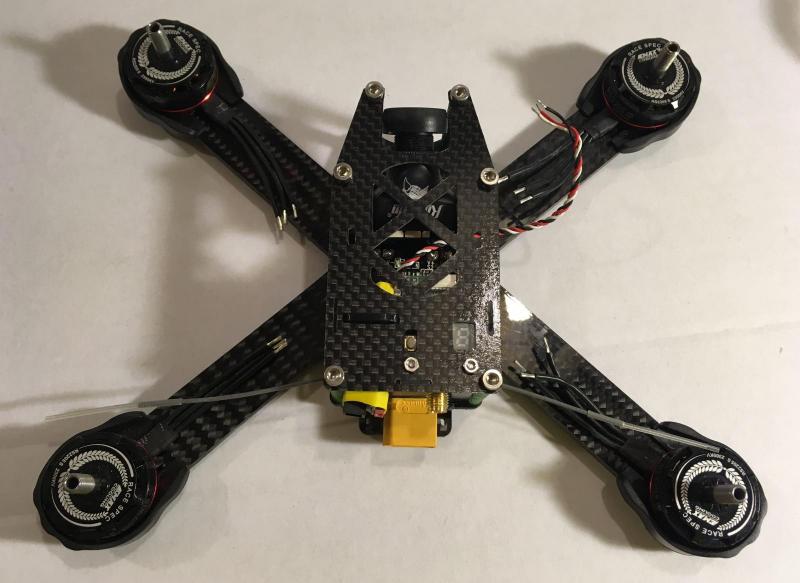

Rzep duallock juz posiadam więc napewno użyję go, opaska do wydrukowania rewelacja, jednak nie mam dostępu do drukarki 3d, na chwilę obecną w warsztacie stoi tylko frezarka. Dziś trochę podłubałem przy quadzie, wyciąłem górną płytkę z wszystkimi potrzebnymi otworami, oraz tylną płytkę z węgla 1mm. zastanawiam się nad bocznymi płytkami pomiędzy słupkiem tylnym i środkowym, ale to zbędne gramy więc pomyślę jeszcze. Z drugiej strony nie buduję jak najlżejszego quada, nie mam ambicji startować w zawodach, bardziej interesuje mnie freestyle'owe latanie. Mam nadzieje że w weekend uporam się z lutowaniem, wszystkimi kabelkami i konfiguracją, ponieważ już tylko to zostało do pierwszego oblotu













[japim]

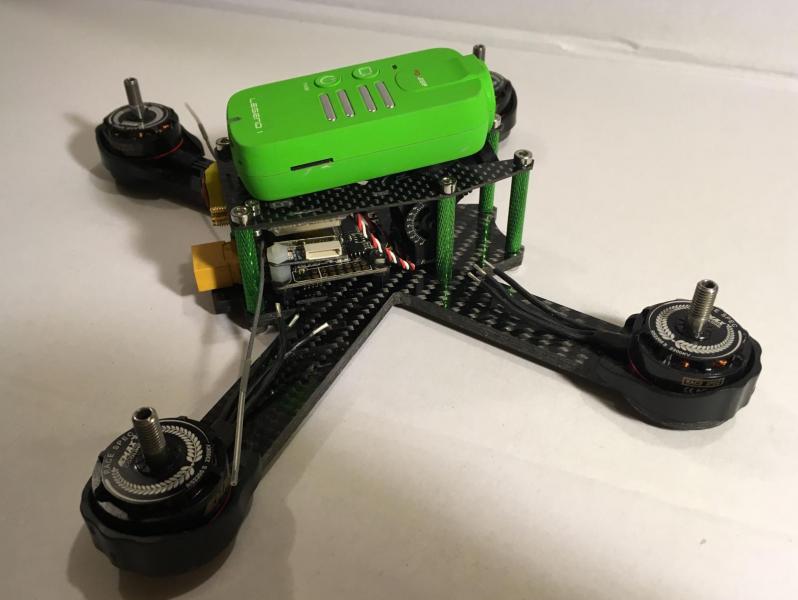

Ta kamera HD raczej nic ciekawego nie nagra przy takim kącie. Lepiej darować ja sobie. Albo dać coś w stylu xiaomi yi lub gopro. Albo zainwestować w runcama split wtedy nie trzeba żadnej dodatkowej kamery.



Co do tri i braku zainteresowania. Ludzie lubią quady i hexy bo tam jedyna ruchoma częścią jest wirnik silnika. W tri masz serwo i mechanizacje. Juz o tym rozmawialiśmy wcześniej. Tri nie sprawdzi się ani do wyścigów ani do freestyle w jakiś hardkorowych lokalizacjach. Bo jest zbyt urazowe! Ale możesz być pierwszym który udowodni ze się mylę. Nagraj jakiś zajefajny filmik jak przelatujesz między gałęziami drzew albo wlatujesz z pełną prędkością do starego budynku przez okna albo przyjedz na zawody i scigniesz się. Myślę że wtedy Twoje niezrozumienie minie.

[pengo]

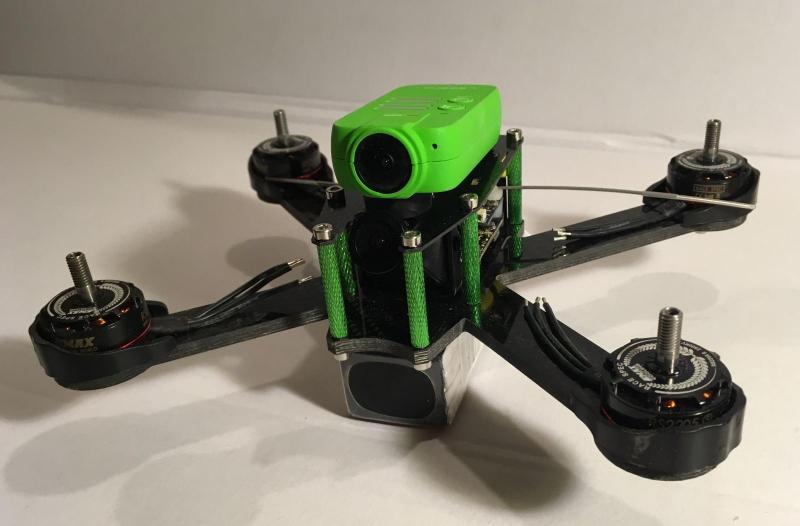

Kąt kamery bedzie większy tylko tak przylozylem do zdjecia, na chwile obecna nie mam innej kamerki a ta nagrywa naprawde ladny obraz 1080p w 60fps. W przyszlosci runcam split pewnie bedzie. Co do latania dwiema listewkami... kiedys bylo kilka samochodow z drewna ale to byl slepy zaułek. Tutaj są tak mocne przeciązenia ze konstrukcja musi byc z wegla i to nie byle jakiego jaki wpadnie w rece





Wysłane z iPhone za pomocą Tapatalk

[japim]

Bedzie gites. Mieliśmy kiedyś mobiusa i zamontowany pod kątem 30 st wyglądał jak gruba berta teraz latamy na xiaomi. Skąd bierzesz węgiel? Czy w razie czego jesteś w stanie wyciąć ramę wg dostarczonego projektu? Jaki format pliku?



Widzę ze antenki dyndaja sobie bezwiednie. Najlepszy patent to zamocować je do zipkow (opasek zaciskowych o grubosci 3 - 4mm) za pomocą termokurczliwej rurki. Jest sztywne i elastyczne za razem. Kierunek wyprowadzenia taki abyś nie obcial sobie ich smiglem.

[pengo]

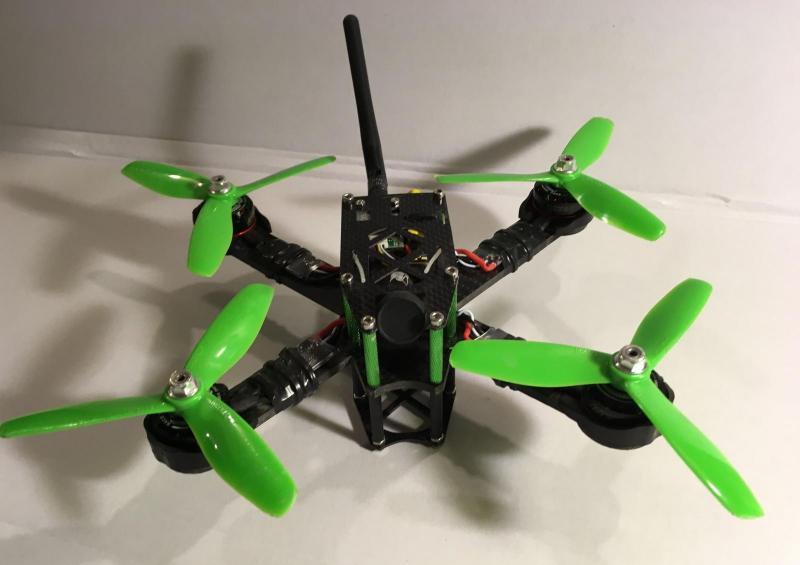

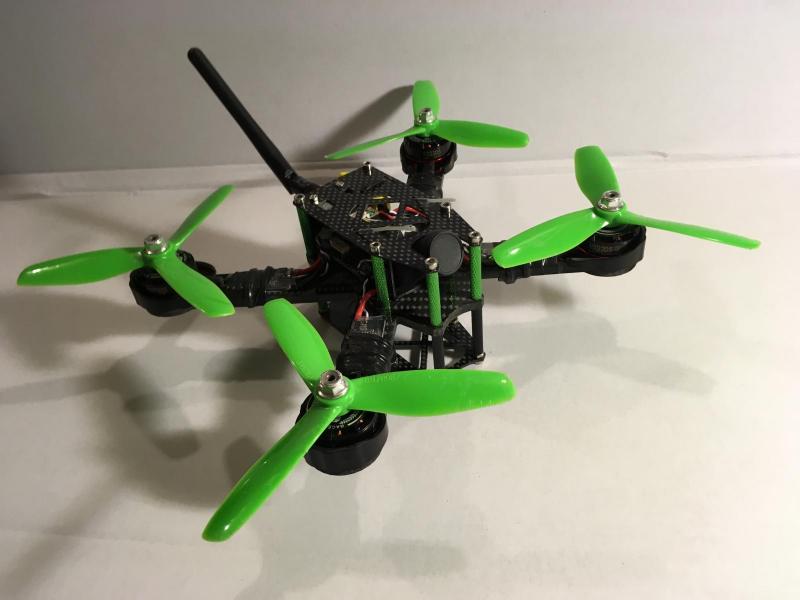

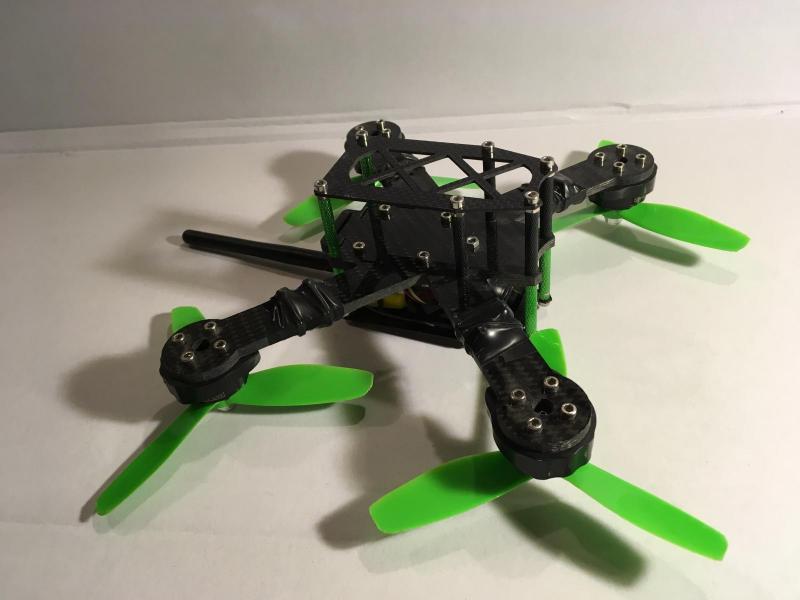

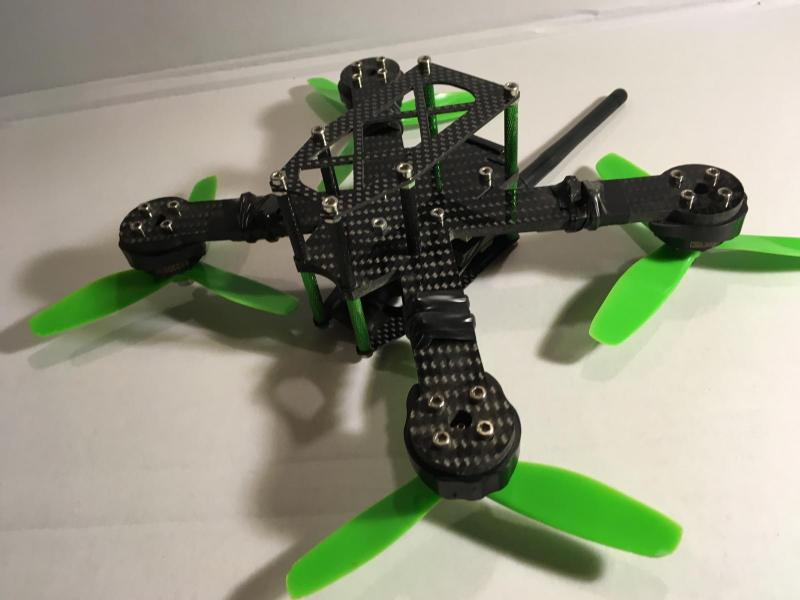

Węgiel 2,4 i 1,5mm używany w przemyśle ciężkim bez porównania z tym co można kupić na rynku mam od ręki jednak są to tylko paski 1000x60mm resztę kupuję na allegro i w sklepach modelarskich ale to nie ta jakość. Projektuje głównie w corelu, jakoś nie mogę się przestawić na autocada, formaty pików  plt ale też mogą być dxf, dwg. Antenki będą zamocowane tak jak napisałeś, jest to prosty i skuteczny patent. Dziś polutowałem wszystko nie obyło się bez pomocy youtuba instrukcja od kontrolera zawierała kilka błędów i gdybym jechał według niej pewnie bym spalił podzespoły. OSD konfigurowane w betaflight to piękna sprawa! pierwszy raz będę latał z osd a konfiguracja przy pomocy kursora myszki (przenieś i upuść) rewelacja!  Na chwilę obecną zrobiłem dolny pokład w którym mieści się w całości bateria, docelowo będzie tylko rzep i może mała płytka aby nie lądować bezpośrednio na lipolu ale muszę poszukać rzepy które zamówiłem kilka miesięcy temu i gdzieś sobie leżą więc ta cięższa wersja waży 365g do tego lipol i kamerka więc bedzie około 550g do lotu. Polatałem chwilę w piwnicy, ciężko cokolwiek powiedzieć unosząc się na tak małej przestrzeni, jedynie tyle że jest bardzo stabilny  antenka FPV docelowo koniczynka ale jeszcze paczka nie dotarła więc jutro do oblotu musi wystarczyć bagnet  wszystkie śrubki jakie są dostarczane z silnikami i innymi podzespołami, odkładam na bok i zastępuję porządnymi śrubami z kwasiaka kupowanymi od polskiego producenta. Te chińskie szybko rdzewieją i potrafią pękać













[pengo]

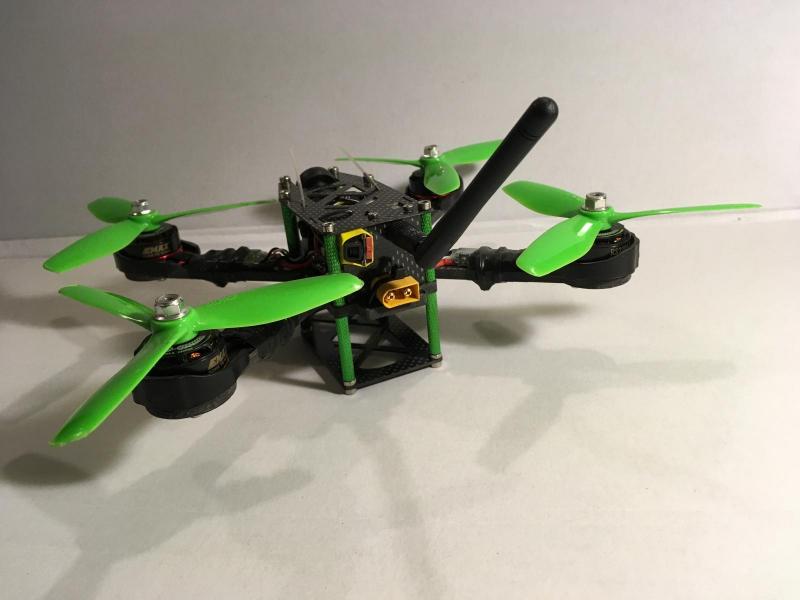

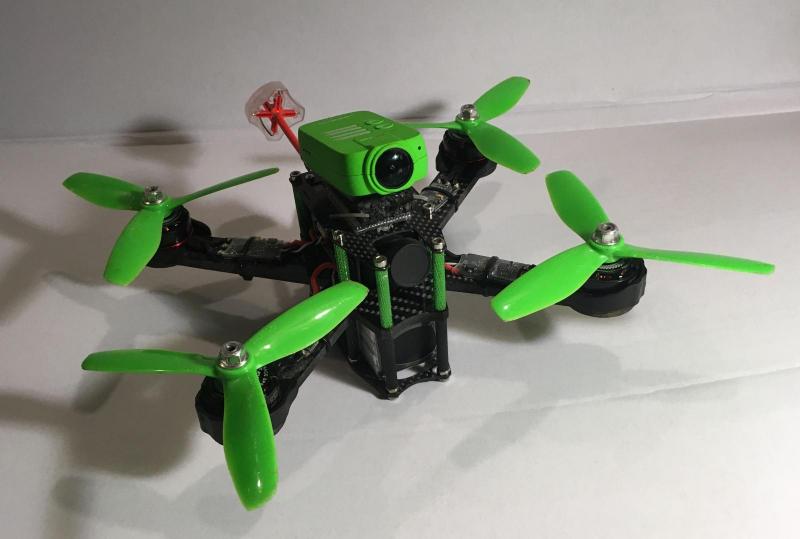

Quad zmontowany, obloty nie udane, co jakiś czas robi flipa na lewą stronę, czasem po 2-3 minutach czasem po kilku sekundach od startu. Plusem tego jest test ramy, quad spadał wiele razy często z dużych wysokości i nic się niepołamało. Dziś prawdopodobnie usunąłem usterkę, jutrzejsze testy pokażą czy jest ok. DroneKeeper rewelacyjna sprawa! przez te niespodziewane flipy kilka razy musiałem szukać quada 200m ode mnie w gęstej trawie, bez tego urządzenia pewnie już bym się z nim pożegnał, albo stracił wiele godzin na poszukiwania jednak mimo przeszkód udało mi się nagrać "Funcuba" w locie. Kąt kamery przy tej prędkości latania jest ok ,ale  będę go stopniowo zwiększał











do lotu kamerkę zabezpieczam dwiema trytkami

[bizon96]

No i super robota. Moje gratulacje. Ja latam niestety tylko FPV i nie nagrywam lotów. Właśnie wczoraj skończyłem następną budowę i nie mogę się doczekać oblotu. Waga 521g z baterią. Niestety jestem uziemiony po operacji kolana, a na domiar złego pogoda się pogorszyła.

Następnym latadłem będzie quad na bazie chińskiej kopii vortexa 285. Ramę z silnikami mam już poskładaną, czekam właściwie tylko na kontroler i regle. Rama ciekawa, bo ma składane ramiona:

[pengo]

Faktycznie rama ciekawa nagrywanie lotów ma jeden poważny minus, ponad 50g do wagi quada, jest to moja pierwsza konstrukcja z baterią pod spodem i nie do końca mi to odpowiada, ciężko jest wylądować aby nie obalił się na którąś stronę i nie uderzył śmigłem w ziemię. Mógłbym zrobić dwie poprzeczki z węgla ale to znowu extra gramy często ludzie rozbrajają quada tuż nad ziemią pozwalając mu opaść jednak nie jest to zdrowe dla elektroniki. Zastanawiam się czy jak dam baterię na górę i na to kamerę podwyższając znacznie środek ciężkości, czy mocno to zmieni właściwości lotne?

[bizon96]

Od pewnego czasu latam na ZMR250 (a właściwie się uczę latać). Wiem, że to w obecnych czasach archaiczna konstrukcja, ale ta rama z częściami przeleżała ponad dwa lata w szafie, aż wreszcie zdecydowałem się to poskładać do kupy, bo latanie "żyrandolami" przestało mi się podobać   Tam mam baterię na górze, ale jeszcze nie jestem w stanie stwierdzić czym i jak mi się lata, ponieważ od dwóch miesięcy siedzę, albo leżę   , poza tym tego wariata jeszcze nie ulotniłem, tak więc nie mogę się wypowiedzieć. Najlepsze w tym wszystkim jest to, że jak już będę mógł gdzieś pojechać polatać, to cały dzień mnie w domu nie będzie, hehe. Trzy drony i dwa samoloty do oblatania. To będzie piękny dzień.

[pengo]

Faktycznie 5 maszyn do polatania to będzie długi dzień o ile masz wiadro pakietów





Wysłane z iPhone za pomocą Tapatalk

[japim]

Wyjmij karte SD z FC... to skoncza sie flipy.

[pengo]

Moj Fc nie ma slotu na karte sd. Podobno problem tkwi w za blisko siebie usytuowanych padach, przelutowalem wszystko jeszcze raz i za godzine sprawdze czy pomoglo





Wysłane z iPhone za pomocą Tapatalk

[pengo]

Po kilku poprawkach lata prawidlowo







Wysłane za pomocą Tapatalk

[japim]

No i fajnie



A co bylo nie tak?

[pengo]

Nie wiem jeszcze, poszedłem na łatwiznę i zmieniłem regle silniki i kontroler. Wcześniej kupilem piąty silnik i regiel ale podmianki nie pomogly, najbardziej podejrzany jest fc





Wysłane za pomocą Tapatalk

[japim]

Te kilka poprawek to w tym przypadku podpada raczej pod przeszczep mozgu

[pengo]

Tak to prawda mózg podobny do poprzedniego z osd pomiarem amperów na razie zamontowałem tanie silniczki Racestar Racing Edition 2205 2300kv 26zł za sztukę jak na moje umiejętności są i tak za mocne, okaże się jak z żywotnością. Na emaxy przyjdzie pora jak już będę jako tako latał
