Koło zębate - gdzie dorobić / kupić ?


macgaw

Rekomendowane odpowiedzi

Witam.



Zakupiłem używany silnik elektryczny do roweru ( przednie koło). Niestety przekładnia planetarna jest w fatalnym stanie.

Potrzebuję dorobić/zakupić 3 koła zębate prawdopodobnie moduł 1, 17 zębów ale o długości  25-30 mm ("plastikowe").

Czy ktoś z  Was przerabiał już podobny problem?



--

Pozdrawiam

Maciej 'macgaw' Gawlik





Odnośnik do komentarza
Udostępnij na innych stronach

Nie ma modułu 1,17; moduły są znormalizowane a ich zalecane wielkości to;

0,25; 0,3; 0,4; 0,5; 0,6; 0,7; 0,8; 1; 1,25; 1,50; 2; 2,5; 3; 5; 6; 8; 10; 12; 16; 20;)

a dokładnie

więc pewnie albo m=1,0; albo m=1,125; albo m=1,25;

Pomiary suwmiarką (mikrometrem) zazwyczaj obarczone są dużym błędem bo by był dokładny trzeba mierzyć po średnicy podziałowej d,




więc często dokładniej będzie po prostu obliczyć ze stosunku średnicy da i ilości zębów z wg wzoru:

xmodul,P20kola_19147_37916.jpg.pagespeed

m = da : (z+2)

gdzie:
m = moduł zębów koła
da = średnica zewnętrzna koła(wierzchołków)
z = ilość zębów



W praktyce przy nieścisłościach wykonania pomiaru średnicy zewnętrznej koła (może być np lekko zużyte, lub o nieparzystej liczbie zębów gdzie jedna szczęka suwmiarki będzie się opierać na wierzchołku zęba, a druga na wrębie miedzy zębami)

520098722.jpg?v=2&c=IWSAsset&k=2&d=iYpVl

wtedy przyjmuje się moduł najbliższy znormalizowanej wielkości, ponieważ moduły kół zębatych jak wiemy są znormalizowane.



Gdy nie jestem pewny swoich obliczeń, lub dla sprawdzenia tak od strony warsztatowej, to stosuję małą sztuczkę mierząc nieznane koło zębate grzebieniem od gwintów metrycznych, które też mają moduły (skoki) od 0,25 do 6mm




traktując grzebień jak quasi listwę zębatą




po którym to grzebieniu "jeżdżę" tym kołem, i jeśli "chodzi" w miarę płynnie (w miarę bo kształt zębów grzebienia nie jest optymalny), to najprawdopodobniej koło taki właśnie ma moduł jak grzebień.

Można tez nieznany moduł zmierzyć (suwmiarką rozstaw wierzchołków) w miarę dokładnie za pomocą... plasteliny...

http://www.cnc.info.pl/topics56/tokarka-mn-80-vt23418.htm

Odnośnik do komentarza
Udostępnij na innych stronach

Koła metalowe z-17/m1 można dostać tu

http://www.ebmia.pl/kolo-zebate-p-972.html

http://centrum-cnc.pl/kola-i-listwy-zebate-modulowe

http://www.nttgroup.pl/pl/Produkty/Ko_a-zebate--listwy-zebate/3180



xKola_zebate_M1_techniczny_1342597344.jpxKola_zebate_M1_techniczny.jpg.pagespeed



szerokość zębów koła B = 15mm
szerokość koła z piastą h = 25mm

z = 17

da- 19mm

d - 17mm

d1- 8mm

m -1

dwa koła o szer 15mm znitować lub skręcic śrubami razem i splanować na tokarce lub zeszlifować na żądana szerokość.





http://www.essentracomponents.pl/kola-zebate-828404?gclid=CJCnmZPWktICFQqJsgodSGwIsA

  • Lubię to 1
Odnośnik do komentarza
Udostępnij na innych stronach

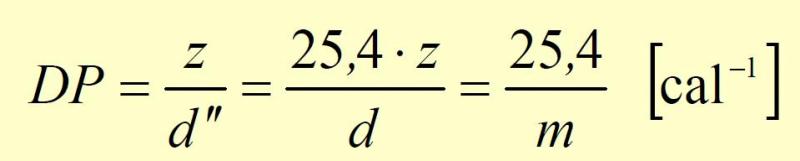

W krajach anglosaskich przyjęto inny wymiar charakterystyczny: jest to Diametr Pitch (DP), zdefiniowany jako stosunek liczby zębów do średnicy podziałowej* D (dp, d")* wyrażone w calach:


dp=d






Zatem związek DP z modułem m w milimetrach jest następujący:






lub






https://www.google.pl/url?sa=t&rct=j&q=&esrc=s&source=web&cd=1&cad=rja&uact=8&ved=0ahUKEwi-utnQ65bSAhVDuBQKHS6ZC8IQFggjMAA&url=http%3A%2F%2Fkpt.wm.am.gdynia.pl%2Fdoc%2FPKM_II_w02_Ogolna_charakterystyka_przekladni.pdf&usg=AFQjCNEqulhI7TlEHVVALRTStVr4xa3n7Q



Ta tabelka konwersji m<->DP też powinna być pomocna

https://www.google.pl/url?sa=t&rct=j&q=&esrc=s&source=web&cd=9&cad=rja&uact=8&ved=0ahUKEwjRk7W8_JbSAhUCwxQKHXvhB8YQFghSMAg&url=http%3A%2F%2Fwww.commercialgear.com%2Fresources%2FPDFs%2FDiametral-Pitch-Spur-Gears.pdf&usg=AFQjCNEOa3OrWTH0FLCb8eFrX2cdlKviag&bvm=bv.147448319,d.d24







----------------

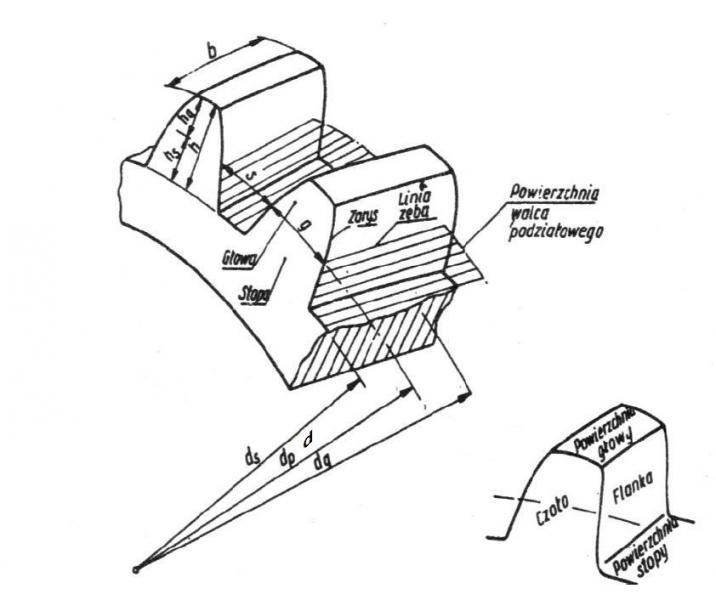

* uwaga !- średnicy podziałowej (dp) a nie zewnętrznej koła

Odnośnik do komentarza
Udostępnij na innych stronach
