modelpiotrek Posted September 30, 2017 Share Posted September 30, 2017 Witam Pytam w imieniu mojego dobrego kolegi Grzegorza dysponuje ktos może profilem Gottingen 418 lub 298 i możliwością jego rozrysowania na żebra np w Profili lub innym programie ? potrzebne to do Fokkera który kolega buduje pozdrawiam Link to comment Share on other sites More sharing options...
kr3cik Posted September 30, 2017 Share Posted September 30, 2017 http://airfoiltools.com/airfoil/details?airfoil=goe418-il http://airfoiltools.com/airfoil/details?airfoil=goe298-il Po niewielkiej obróbce w pliku tekstowym, zamiast spacji między wartościami dajesz przecinek, wrzucasz do CADa jako polilinię i rysuje się samo. A swoją drogą to te profile są już w Profili 1 Link to comment Share on other sites More sharing options...
modelpiotrek Posted September 30, 2017 Author Share Posted September 30, 2017 Dzięki Łukasz za informację ale my starej daty jestesmy i CADa nie ogarniamy niestety właśnie oto mi chodzi czy ktoś ma pełną wersję profili i by wykreślił żebra na tym profilu to do Fokkera Dr VII Link to comment Share on other sites More sharing options...

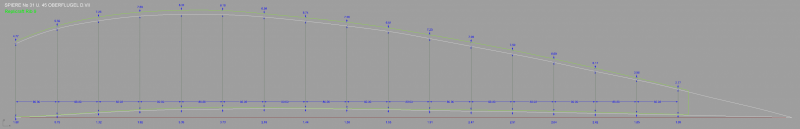

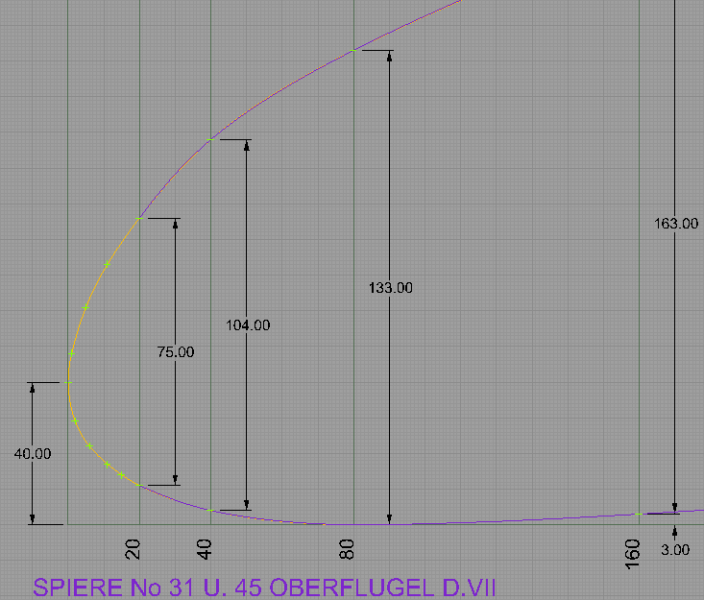

stan_m Posted September 30, 2017 Share Posted September 30, 2017 Polecam bardzo ciekawą dyskusję o profilach DVII: http://www.theaerodrome.com/forum/showthread.php?t=61252 oraz porównanie współrzędnych profili 1 Link to comment Share on other sites More sharing options...
poharatek Posted September 30, 2017 Share Posted September 30, 2017 W airfool tools można sobie wygenerować plik pdf dla profilu o zadanej cięciwie, grubości itd. Np. na stronie http://airfoiltools.com/airfoil/details?airfoil=goe418-il , klikasz na "Send to airfoil plotter", a tam ustawiasz sobie cięciwę i in., po czym dajesz "Plot", a następnie "Download PDF file". Na spinaczu przykładowe pliki pdf z profilami Gottingen 418 i 298, o cięciwie 200mm. plot-goe298-il-200.pdf plot-goe418-il-200.pdf 1 Link to comment Share on other sites More sharing options...
modelpiotrek Posted September 30, 2017 Author Share Posted September 30, 2017 Dzięki Wielkie !!! za pomoc Link to comment Share on other sites More sharing options...
