Katana 154 cm. własny projekt pod laser

[Zdzisław]

Witam. Przyszła pora żeby wybazgrać coś w jakimś Camie. Wybór padł na DoubleCad. Relacja jest po oblocie. Budowa wraz z projektowaniem trwała około miesiąca.

Moi zamiarem jest zbudowanie katanki i mam jakieś wymagania

1 Model ma być napędzany elektrykiem zasilanym 6S   3000-5000 lub spalinką  12-15cm

2 Ma zajebiście latać

3 Ma być tani, łatwy w odbudowie ,wszystko co lata musi się kiedyś rozbić ;-)

4 mają być dostępne części

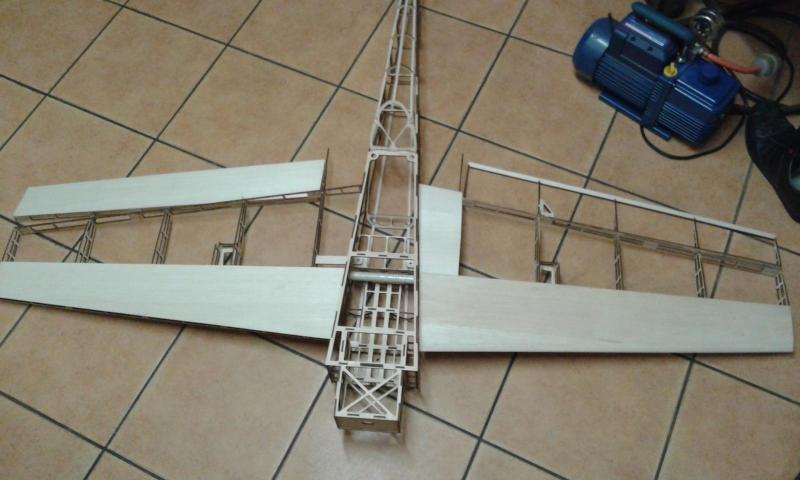

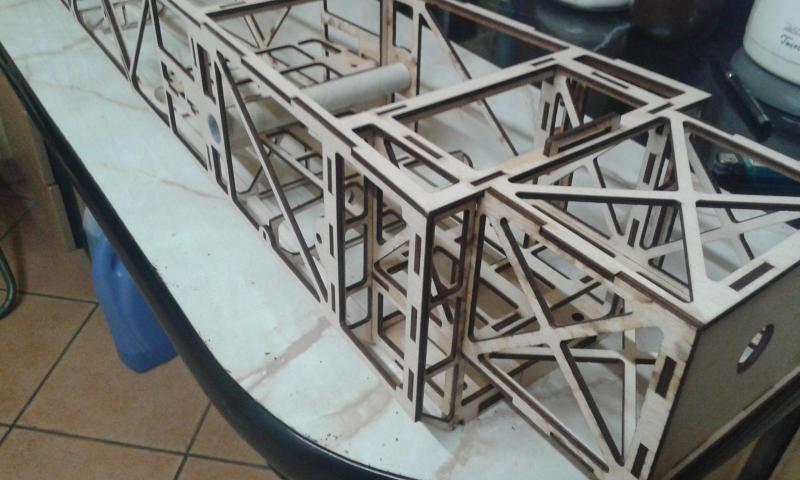

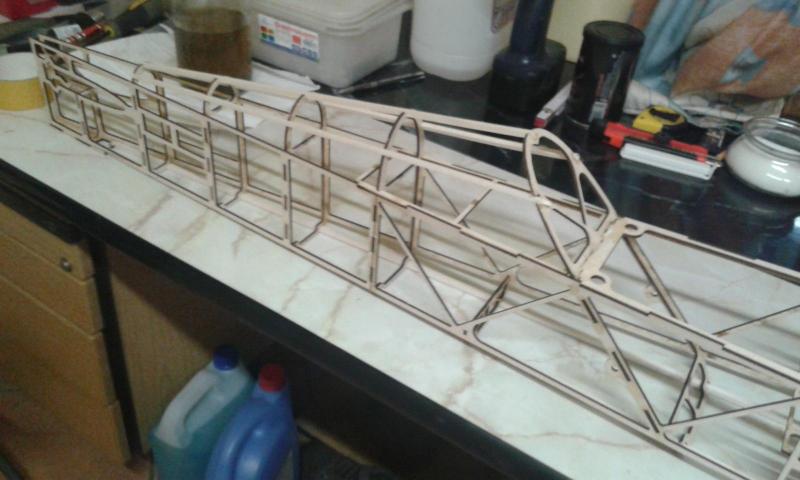

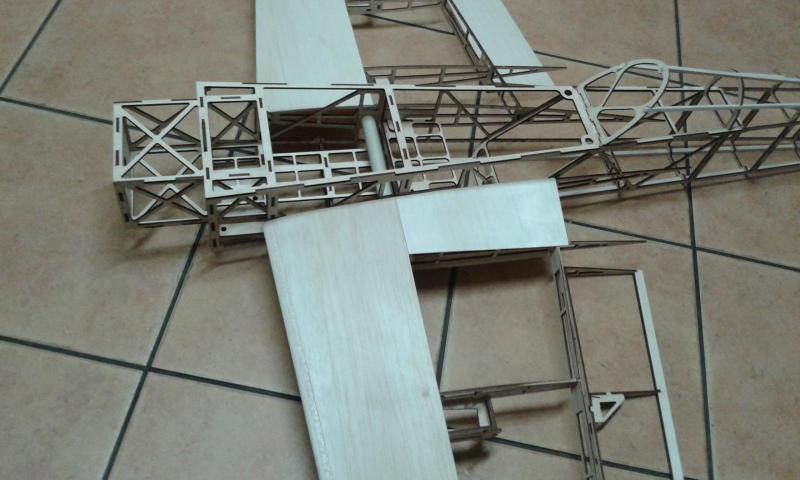

Projekt zrobiłem ze sklejki 3 mm tej taniej i ciężkiej. Ale ma jedną zaletę jest dość twarda i projekt musi być dość delikatny żeby się wyrobić z wagą.

CDN :-)

[Piotrek_SGM]

Fajnie, jaka rozpiętość?

[Shock]

Jakby w tytule tematu pisze 154 cm...

[Zdzisław]

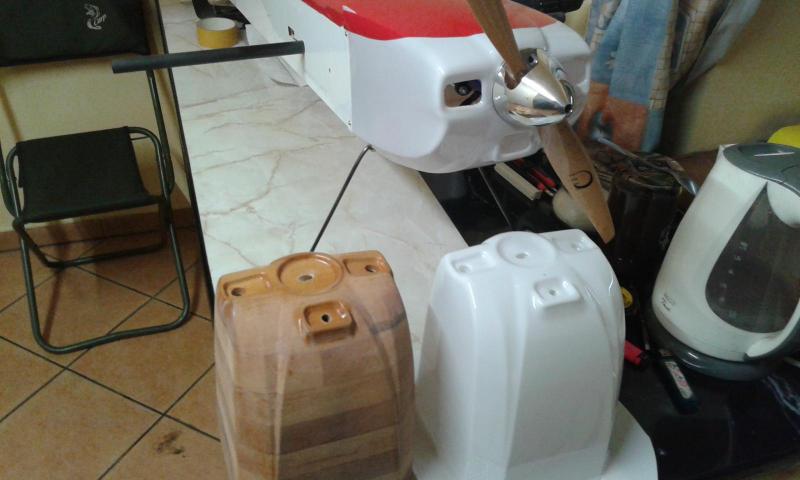

Mordka

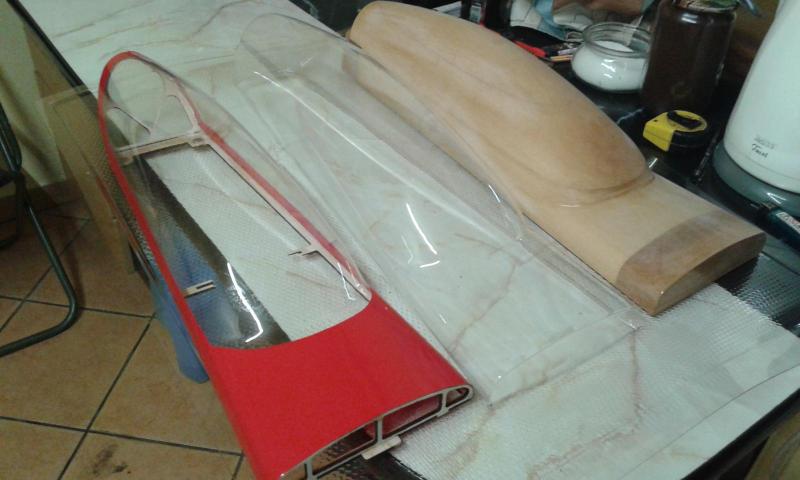

KABINKA

[Gość]

Fajna rzecz    Co mogę Ci polecić a co wyjdzie na plus zarówno w zmniejszeniu wagi jak i wzroście wytrzymałości to boczki z balsy 2,5 a po rogach płaskownik węglowe np 1x3. Boczki ażurowane rzecz jasna. Kadłub zrobiony w ten sposób jest sztywny i dużo lżejszy. Jak byś mógł zdradzić gdzie frezujesz kopyta i gdzie tłoczysz mordki to byłbym wdzięczny.

[Zdzisław]

Dziękuję za wskazówki co do balsy. Model zrobiony jest ze sklejki celowo. Wycięcie na laserze z materiałem to koszt 120-150 zł Kopyta frezuję sam. Z tłoczeniem maski to jeszcze muszę dopracować. Maszynę do tłoczenia ma Radiomodels

[Gość]

Z balsy chyba wyszedłby podobnie w kosztach ale nie ważne na tą chwilę. Nie wiem czy czytałeś może moją relację na ADW http://forum.aerodesignworks.eu/viewtopic.php?f=4&t=337&start=110   Jak będziesz miał chwilę to polecam. Tam też zrobiłem kadłub w takiej technologi jak Twoja. Potem zmieniłem na balsowy z węglem. Model schudł baaardzo dużo , wzrosła wytrzymałość i wyważał się pakietem 1300mAh a nie 2200mAh. Z chęcią dodaję Twój temat do obserwowanych.



EDIT :Ważna wiadomość z punktu widzenia wagi. 3cm2 balsosklejki 3mm waży 1g. Łatwo policzyć ile można zaoszczędzić. Deska balsy jednorodnej 6mm o sredniej gęstości około 60g.

[Zdzisław]

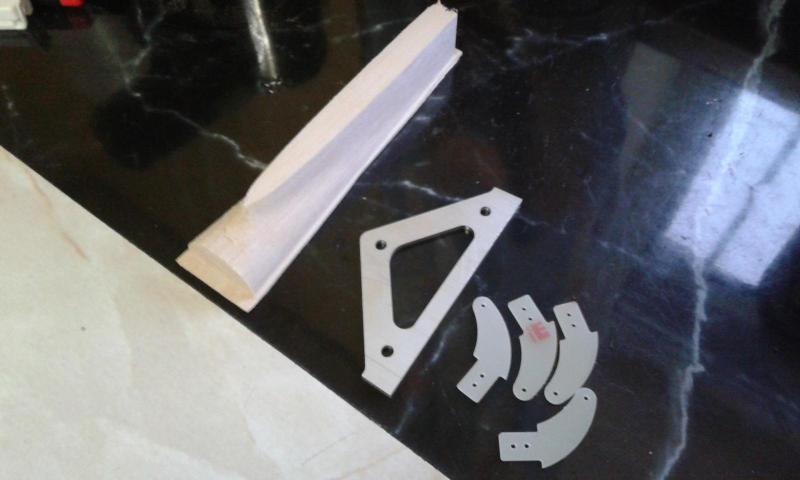

Jeszcze kilka drobiazgów do modelu. Sławku Twoje modele znam wszystkie od kilku lat. Dla mnie jesteś nr 1 jeśli chodzi o projektowanie modeli w Cad Nie znam nikogo kto by zaprojektował tyle modeli i z takim sukcesem.

[Gość]

    Jeszcze jedno pytanie: czy masz możliwość wyfrezowania kilku elementów w laminacie 1,5mm i jednego w mdf?

[Zdzisław]

Sławku znam ADW Mam tam też konto. Z frezowaniem niema problemy. Wieczorem jak będę miał chwilę wrzucę zdjęcia całości.

Zrobiłem już kilka modeli i to bardzo lekkich

Te modele były zrobione bez Cad Wycinane z patyczków

Jak dla mnie to troszkę nudne latanie takimi piórkami

Model musi mieć silnik i aku żeby zapierniczał jak jest potrzeba, i odpowiedni profil skrzydła, taki żeby nie stawiał zbyt dużego oporu ale też nie przepadał na małych prędkościach

[Gość]

Jakie pliki akceptuje frezarka? Podrzucę Ci za chwilę plik CAD 3D to zobaczył byś czy da radę wyrzeźbić coś takiego i ile "eci peci" za to szykować.

[Zdzisław]

Najlepiej dxf  Jeśli będą inne to zapiszę Double Cad Ty używasz TurboCad to musi zadziałać

[Gość]

Przesłałem na PW w formacie  DXF AutoCad 2006.

[Piotrek_SGM]

Jakby w tytule tematu pisze 154 cm...



Co ślepemu po oczach, przepraszam

[leszek-bart]

Fajny model , a wytłoczki super  . Jakie wrażenia z oblotu i ile waży pusty model , jaka długość kadłuba ? No i zdjęcie modelu w całej okazałości by się przydało .

[Zdzisław]

Model z silnikiem oma 5020-490 waży 2500 Do tego trzeba doliczyć akumulator 500g Do lotu 3 kg. długość kadłuba z kołpakiem 152cm Powierzchnia skrzydeł 52dm

Mocy na tym silniku jest wystarczająco. Powinien latać na emax gt 4020-09 silnik troszkę lżejszy i mocy powinno wystarczyć Model lata bardzo dobrze. Nie przepada na małej szybkości.  Model najlżejszy nie jest ale łatwy i tani w odbudowie. Projekt uważam za udany  Filmu z oblotu niema. Jak będzie pogoda to coś nakręcę

Model w całości



[leszek-bart]

Całkiem fajne malowanie i jakie bliskie sercu każdego Polaka . Jakiej średnicy jest drut na golenie podwozia i co to za drut  ?  3 kg to jeszcze nie tak wiele przy rozpiętości 154 cm . , pewnie będzie stateczny na wietrze . Skoro nie przepada to jest super .

[Zdzisław]

Drut kupiłem w modelemax 4.5mm Po wygięciu podgrzany na słomkowy kolor. A kolory to moje ulubione
