Skrzydło 700mm


pengo
 Share

Recommended Posts

Witam

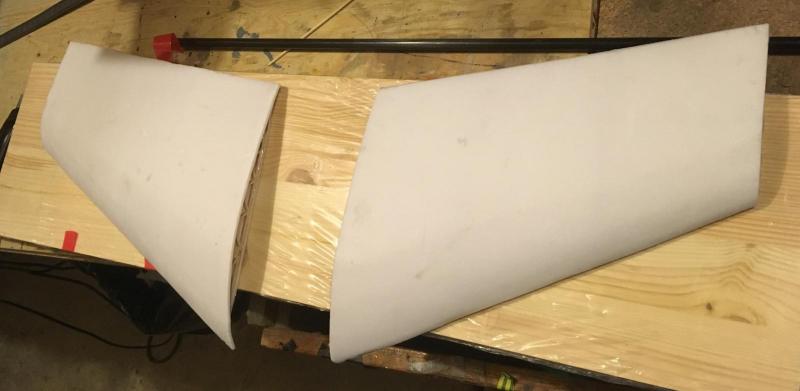

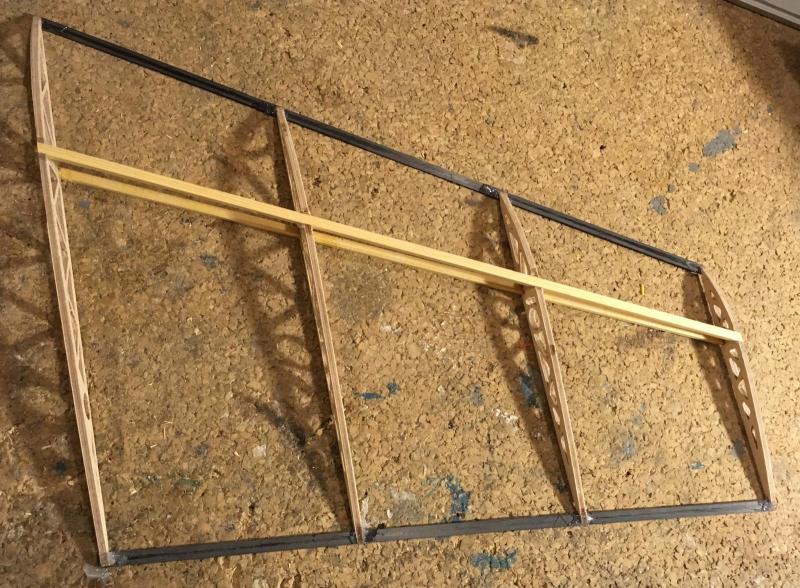

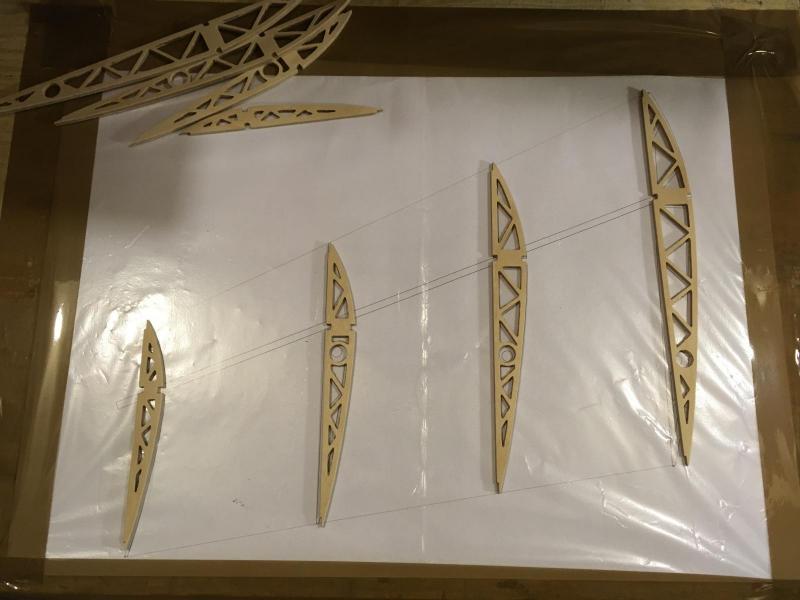

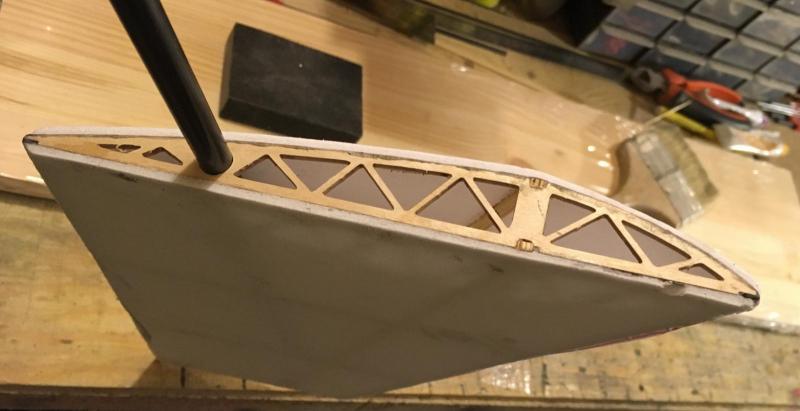

Plan na wolny czas w święta był prosty, złożyć kita skrzydełka które zamówiłem półtora miesiąca temu od naszych chińskich przyjaciół, wyposażenie uzbierałem już jakiś czas temu a skrzydełko Eachine black wing 680mm utknęło na lotnisku we frankfurcie z powodu strajku i leży już tam miesiąc. Postanowiłem zbudować własne latadło, zrobiłem przegląd materiałów jakie walają się po modelarni ponieważ nie ma czasu aby cokolwiek zamówić. Przez co niektóre materiały są takie a nie inne. Plan prosty ale jak zwykle trochę sobie skomplikowałem budowę. Zakładana waga pustego płatowca to poniżej 200g. Wiem że to dość ciężko jak na takie gabaryty ale mocy też mu nie będzie brakować. Napęd stanowić będzie emax rs2205s dający ponad kg ciągu zasilany pakietem 4s 1300mah. Mam prostą stabilizacje 3 osiową z HK oraz Pixhawka z rurką pitota antenkami gps itd. więc na początku zrobie wersję lite z samą stabilizacją a jak będzie dobrze to latało to pomyśle nad dorzuceniem kolejnych gratów. Miejsca w kadłubie jest wystarczająco




















Link to comment
Share on other sites

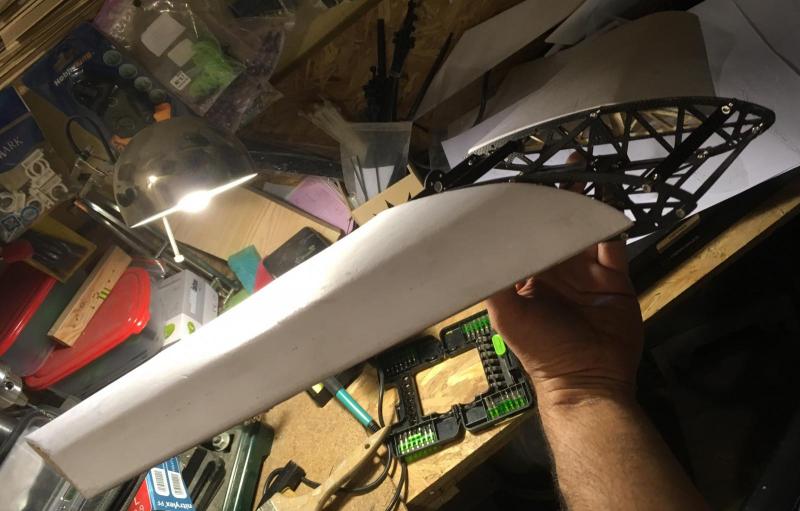

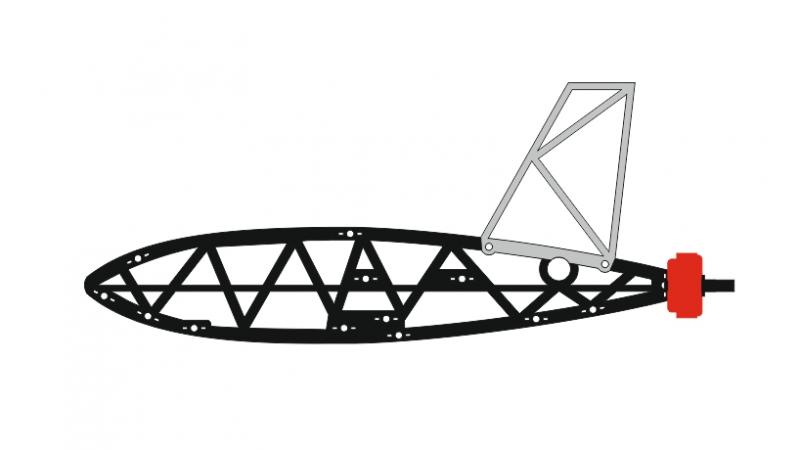

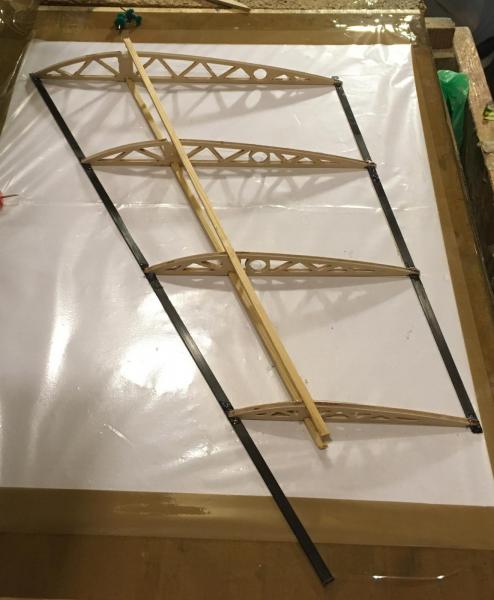

Ponieważ jestem fanem wicherków chciałem coś z tego samolotu dać tutaj, jak wszyscy widzą jest to profil skrzydła :)

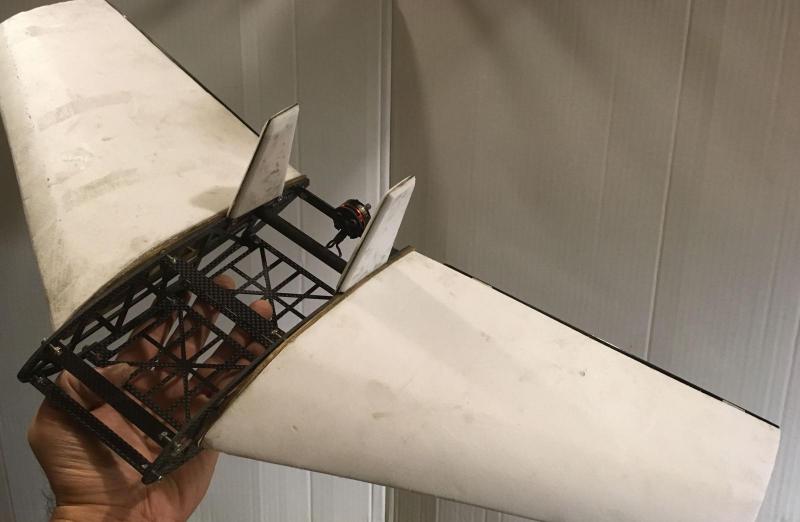

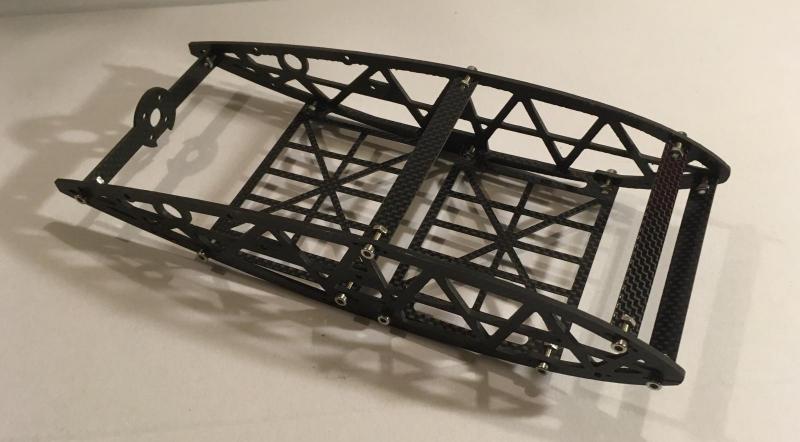

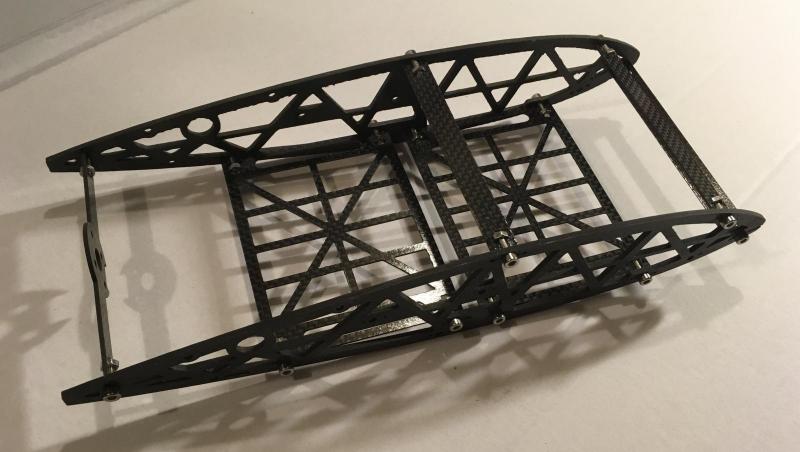

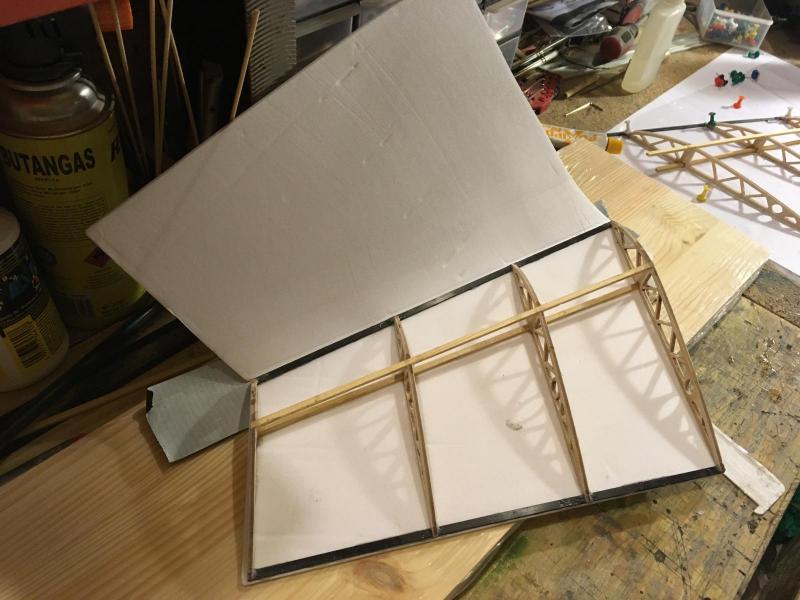

Na chwilę obecną to co na zdjęciu waży 150g więc powinienem się zmieścić w zakładanych 200g










Link to comment
Share on other sites

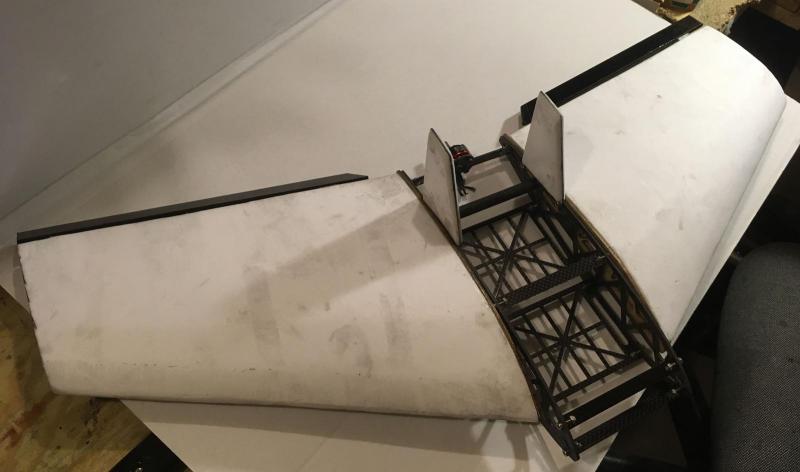

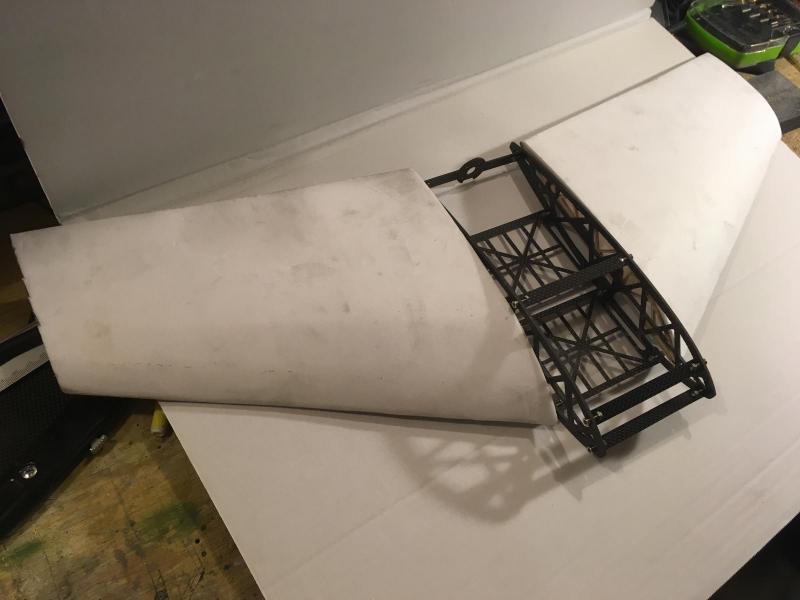

Serwa będą klasycznie w skrzydle, wytnę otwory i wkleję półki z serwami. Znalazłem też balsową krawędź spływu która nada się na lotki, to plan na dzisiejszy wieczór. Sam kadłub zamknę jakąś sztywną folią np. klisza rentgenowska aby było w miarę odporne na lądowanie na brzuchu i nie ważyło zbyt wiele.

Link to comment
Share on other sites

z tą wagą to zależy co tam do środka wrzucę. Serwa, silnik, regiel, odbiornik będą bez zmian, FPV mam dwa zestawy, jeden bardzo lekki kamerka z nadajnikiem takie małe combo ważące 4,5g i siejące obraz na około 200m oraz kamerę runcam eagle ważącą 17g i do tego nadajnik wideo siejący obraz na kilka kilometrów ważący 50g oraz płytka dystrybucji prądu z osd i miernikiem poboru prądu 10g. Bateryjke mogę wrzucić 3s 1300 ważącą około 90g albo 4s 1300 160g. Stabilizacja prosta 3 osiowa 11g albo pixhawk 30g plus extrasy do niego. Prędkość przeciągnięcia na pewno nie będzie mała. Jest jakaś aplikacja aby to sprawdzić mniej więcej? Zacznę od lekkich komponentów i będę wymieniał na cięższe. Konstrukcje tak zaplanowałem aby w razie potrzeby dorobić same skrzydła o większej rozpiętości i zamontować do kadłuba

Link to comment
Share on other sites

Super programik dzięki :) wychodzi z niego ze przy wadze 500g prędkość przeciągnięcia to 43km/h a przy 400g 34km/h nie ma tragedii. To ma być szybkie skrzydełko tak jak ten chińczyk który utknął po drodze :)

Link to comment
Share on other sites

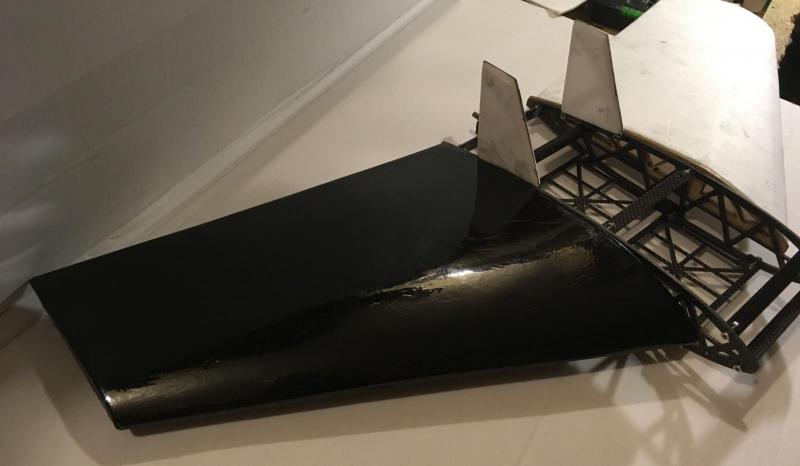

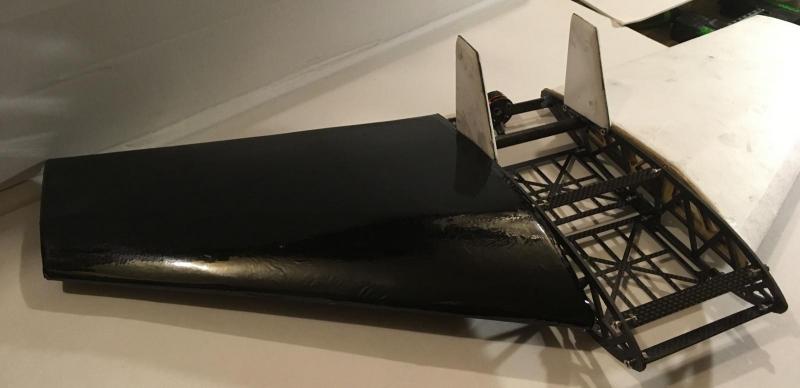

Trochę dziś podłubałem, postanowiłem pokryć folią wszystkie powierzchnie piankowe, w pierwszej kolejności były lotki oraz prawe skrzydło (chociaż lotki nie są z pianki :) ). Pierwszy raz oklejałem piankę folia na gorąco żelazkiem więc musiłem zastosować dużo niższą temperaturę niż podczas oklejania konstrukcyjnego skrzydła, było przy tym trochę głaskania, efekt może nie powala ale jakoś to wyglda

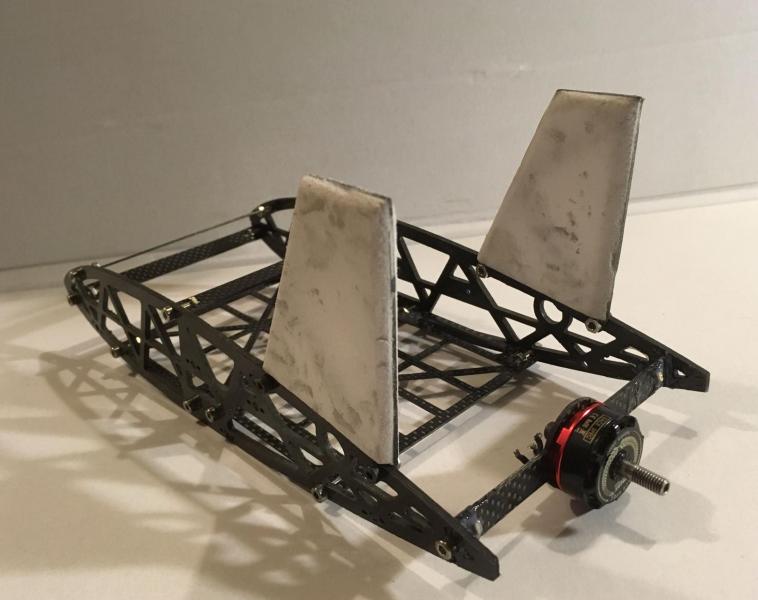

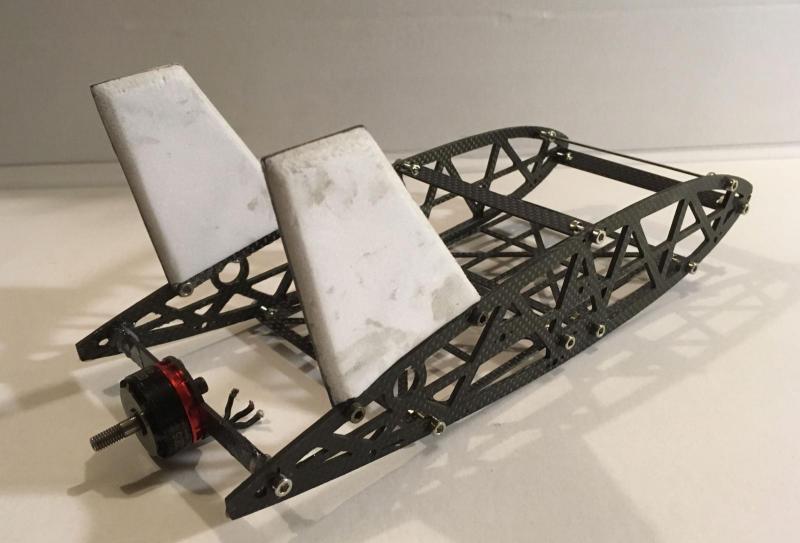

Stateczniki pionowe to kanapki z rdzenia węglowego i 3mm pianki po każdej stronie, przykręcane do kadłuba dwiema śrubkami m3 więc w razie uszkodzenia szybko można je wymienić



Link to comment
Share on other sites

  • 1 month later...

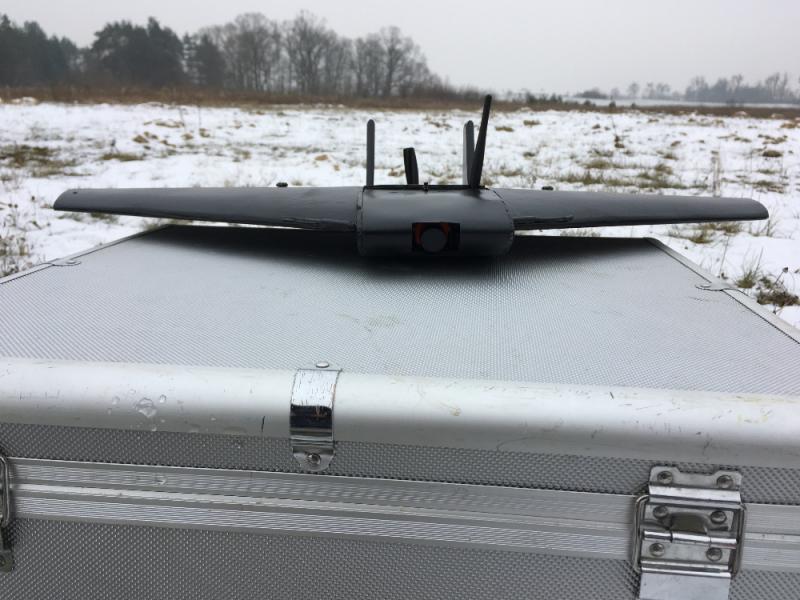

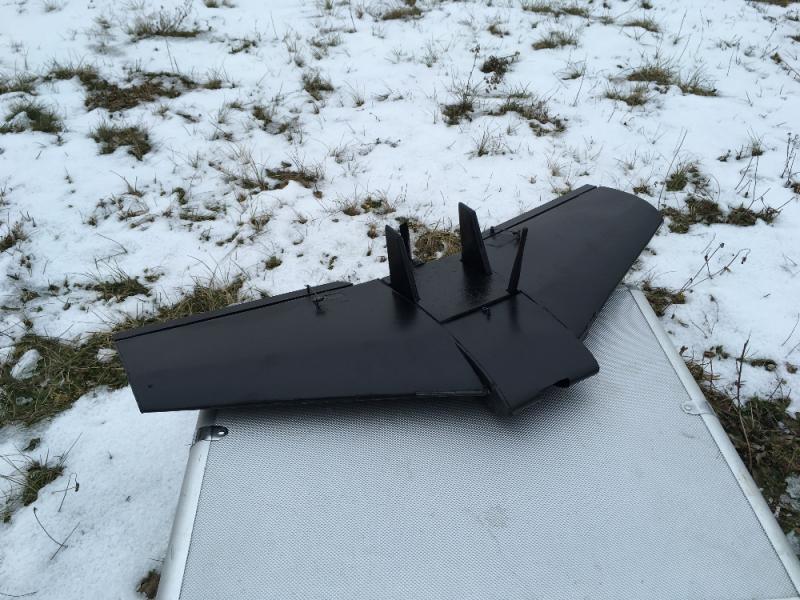

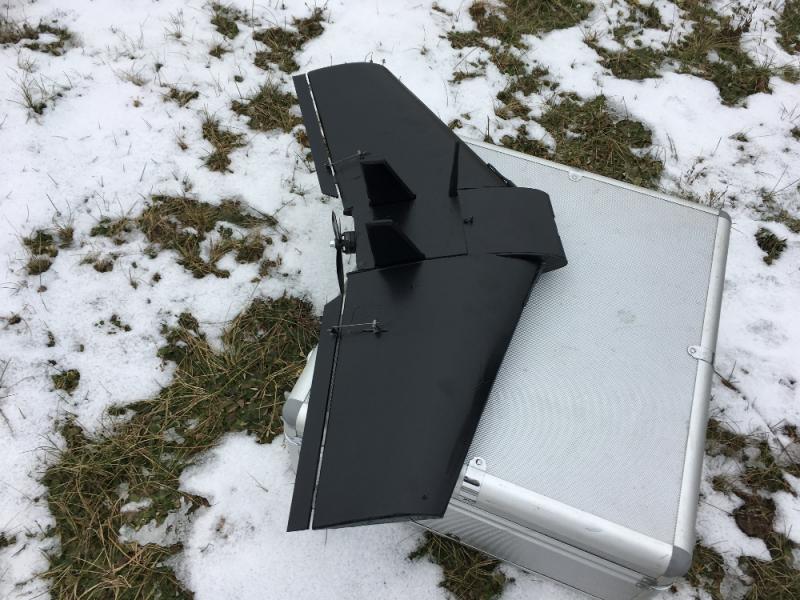

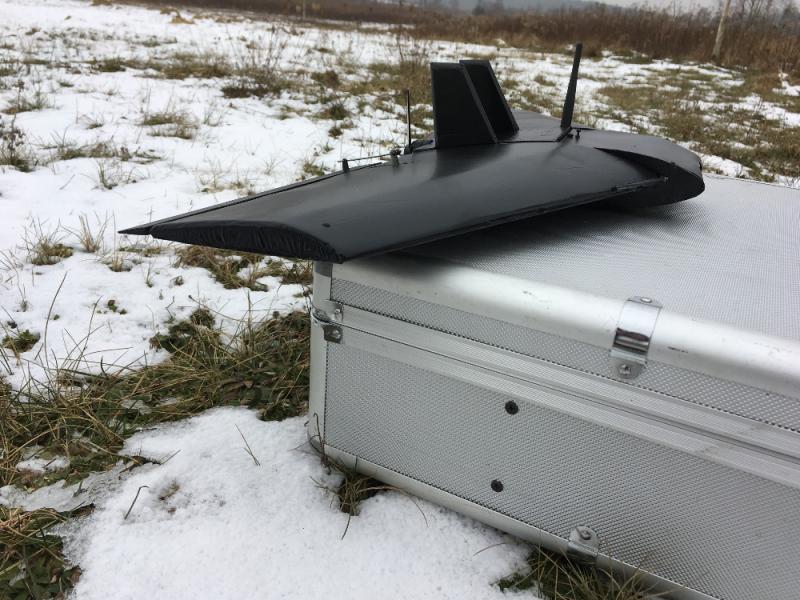

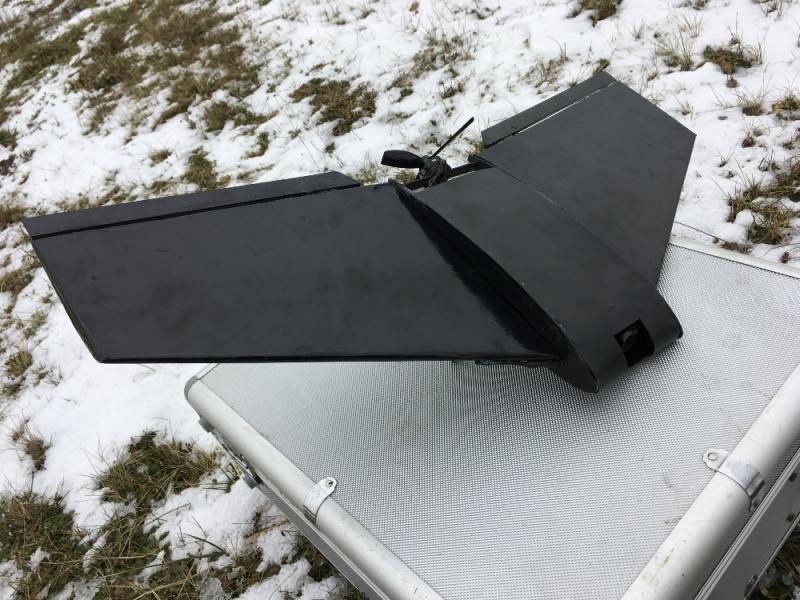

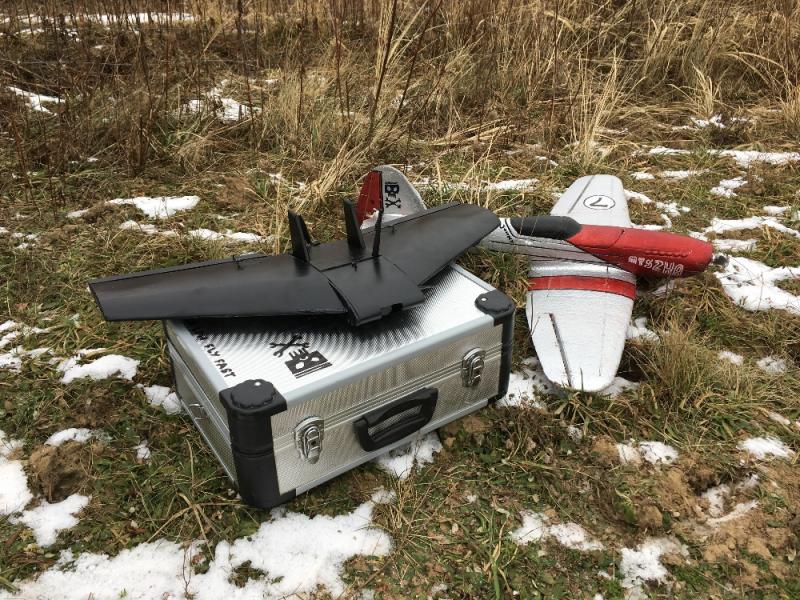

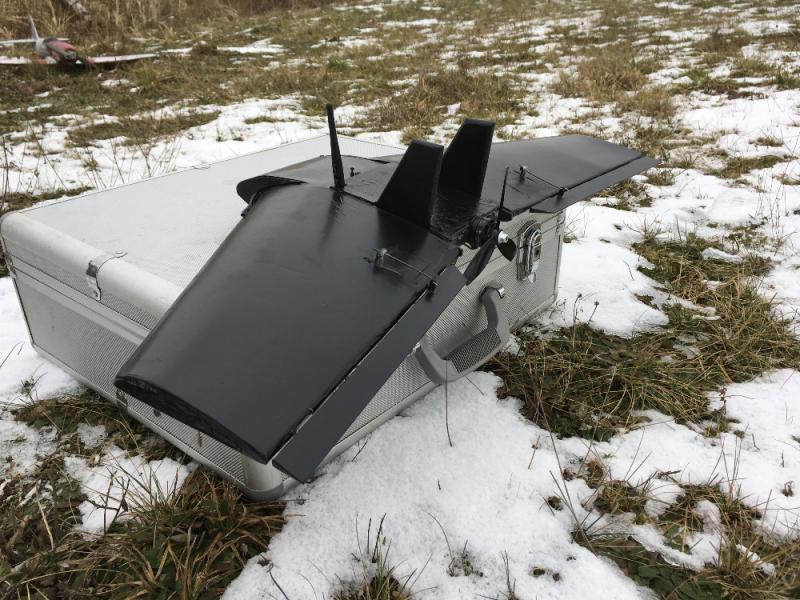

Dziś odbył się oblot skrzydełka, był krótki ponieważ wyszedł za ciężki na dziób, będę musiał trochę cofnąć elektronikę. Ale już widać że będzie latał :)
























Link to comment
Share on other sites
