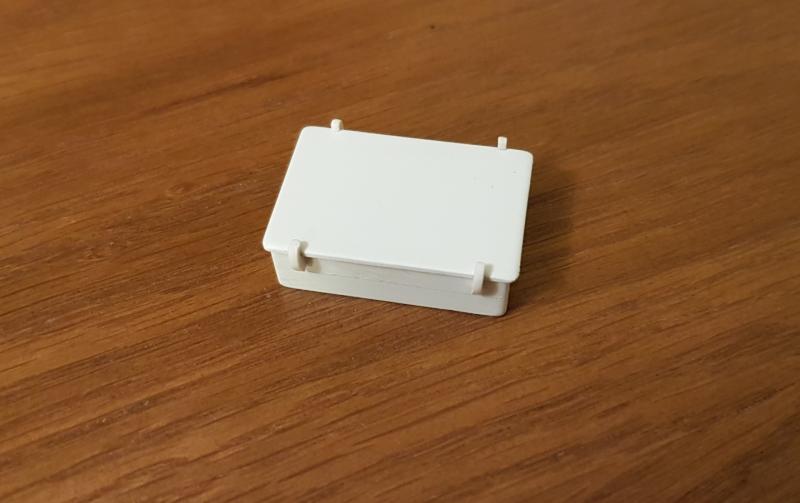

Holownik ATLAS 2 - budowa


Rekomendowane odpowiedzi

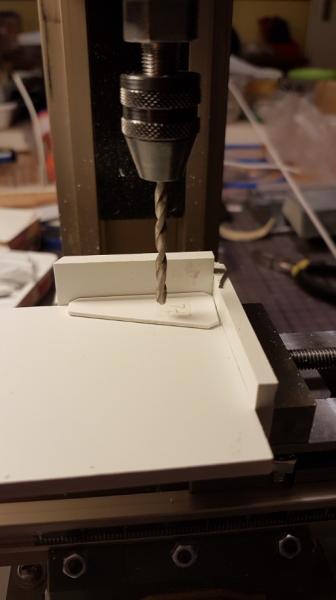

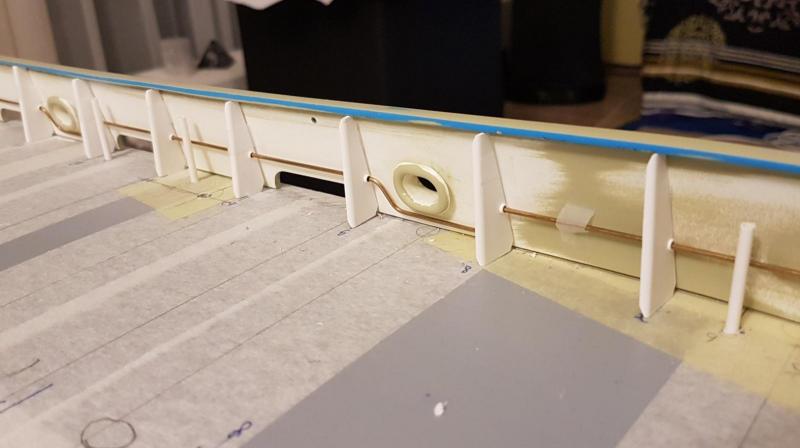

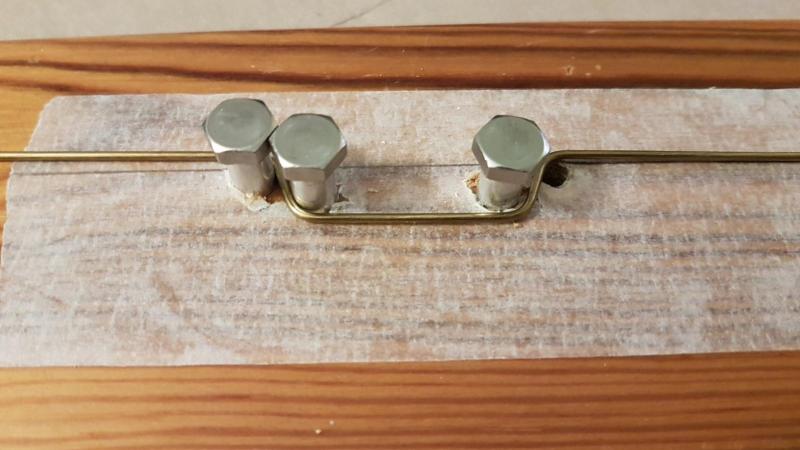

Zastanawiałem się, jak przełożyć pręt (rurociąg pożarowy) przez wsporniki. Nawet brałem pod uwagę, aby zrezygnować z tego elementu, bo jednak nie jest to proste. W końcu zrobiłem to tak, jak na zdjęciach. Wszystko polega na precyzyjnym wygięciu pręta i właściwym wywierceniu przejść.

Pręt 1.5 mm. Przejścia przez rurkę z otworem 2 mm.

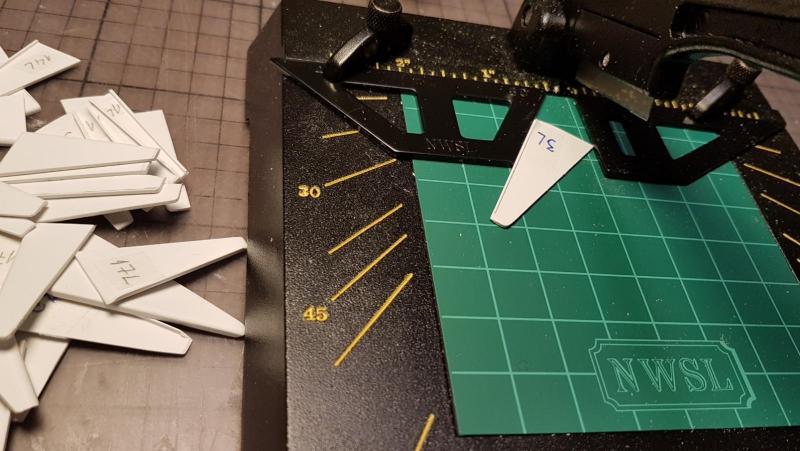

Najpierw przyciąłem narożniki wsporników - jak to ma się w prawdziwych elementach spawanych :)








Wklejenie na gotowo i malowanie to będzie przyszłe wyzwanie.

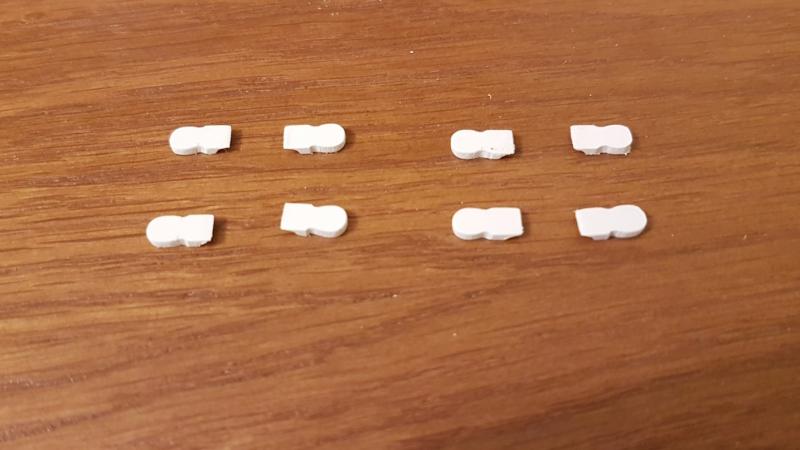

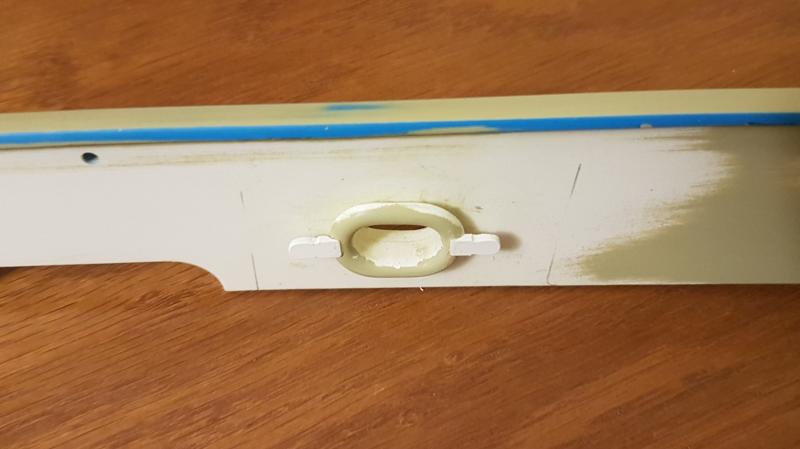

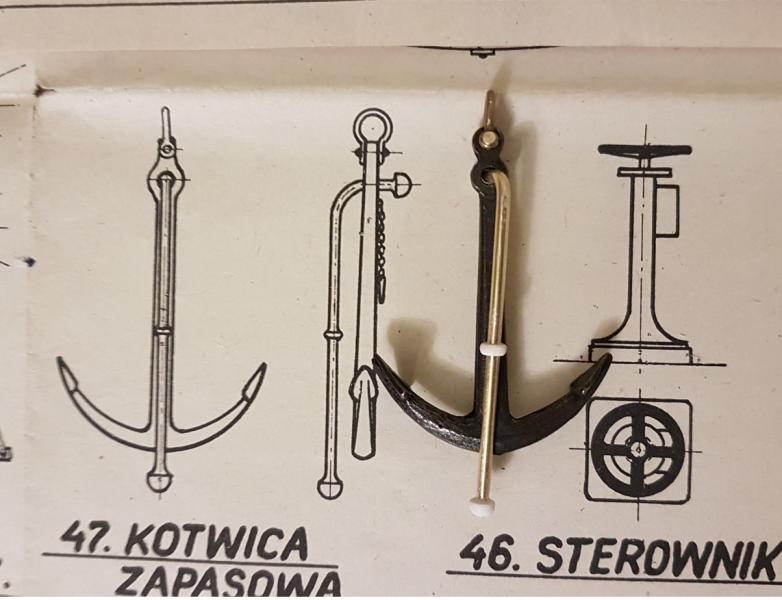

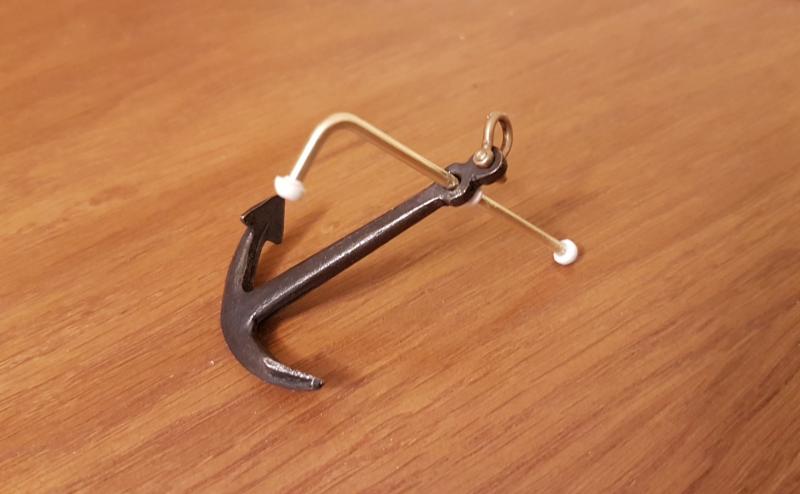

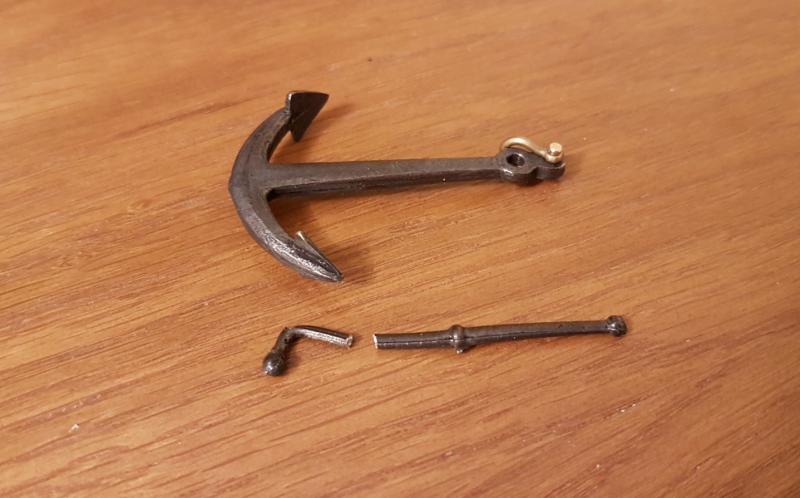

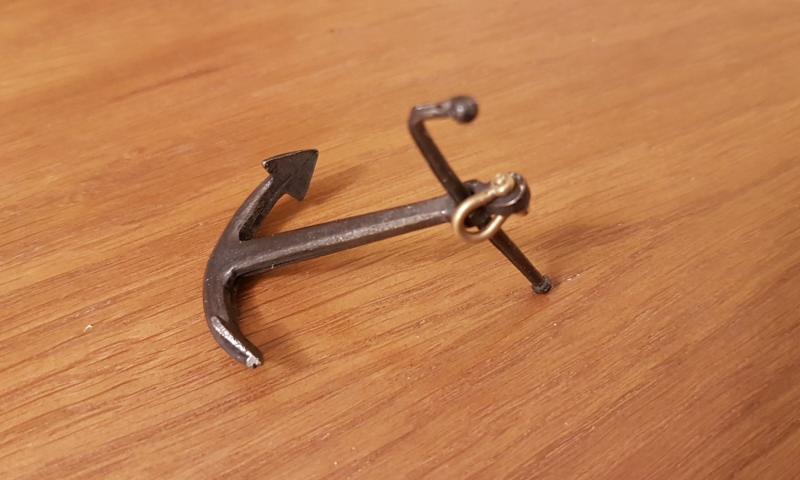

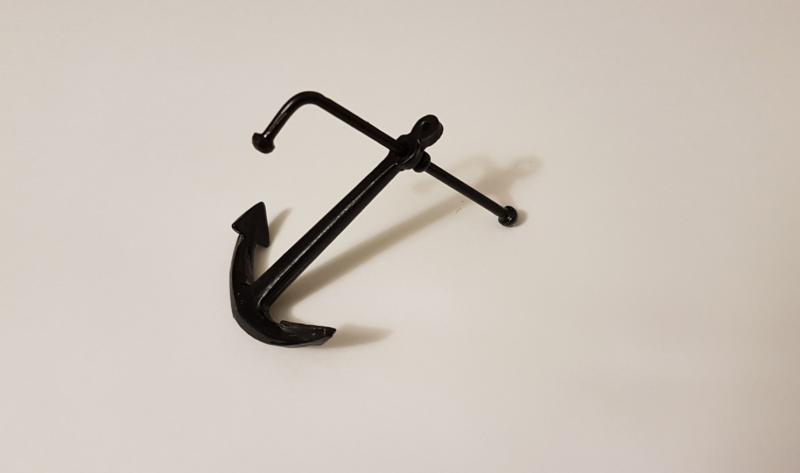

Kluzy dostały uszy...









  • Lubię to 1
Odnośnik do komentarza
Udostępnij na innych stronach

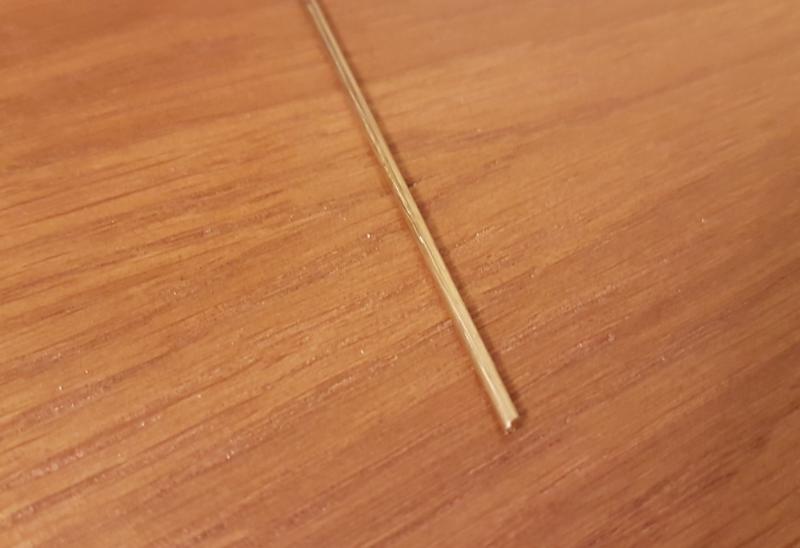

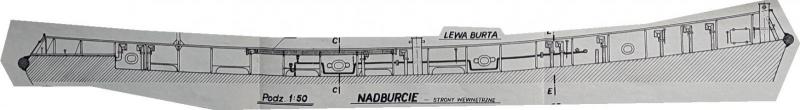

"A tak miało być pięknie, autografy, wywiady", a tu, zawładnęła mną "pomroczność jasna". Rurociąg, który tak skrupulatnie wczoraj wygiąłem i pięknie dopasowałem (nawet mi się podobał :)), okazał się bezużytecznym kawałkiem drutu do wykorzystania w przyszłości. Średnica rurociągu jaka powinna być to 3 mm!!!, a nie 1.5. Taki to rezultat jak się pomiaru z planów nie przemnoży.

No , ale nic trening czyni mistrza i trzeba było zacząć tą część od nowa.

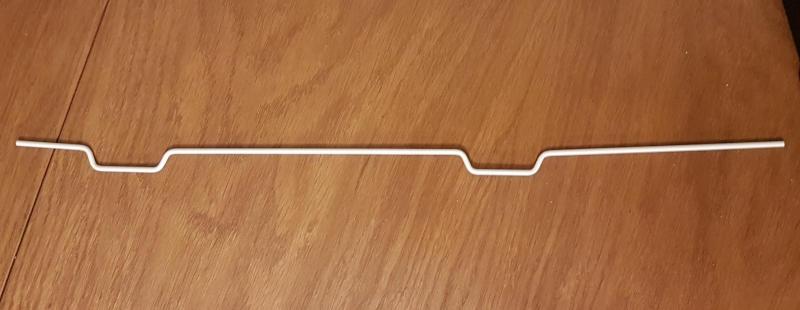

Rurociąg wykonałem tym razem z pręta PCV 3 mm

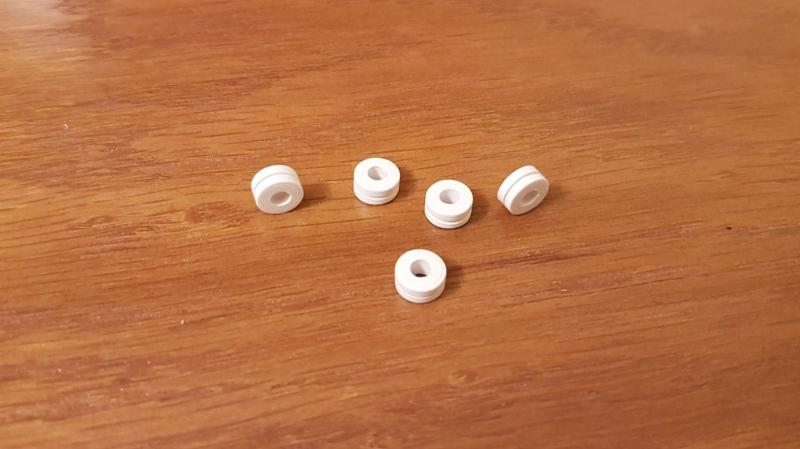

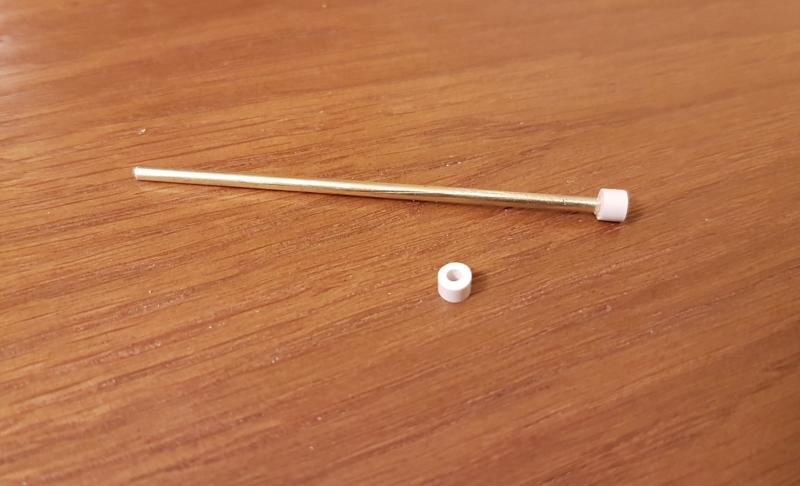

Na rurociąg przed montażem musiałem nałożyć flansze, które wykonałem z kilku rurek PCV. Ech ten brak tokarki.




Aby, średnicę ostateczną uzyskać 7 mm

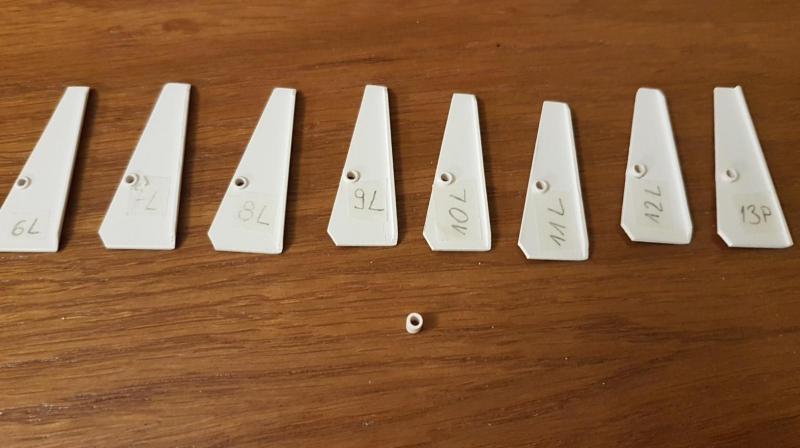

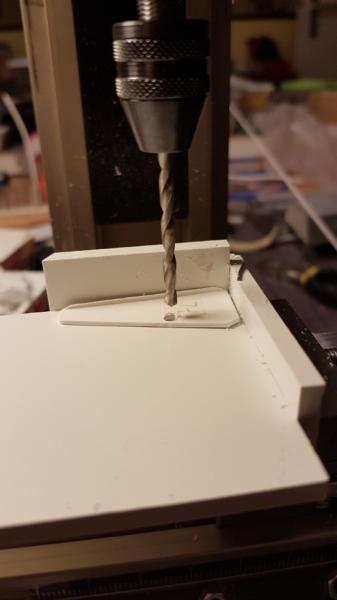

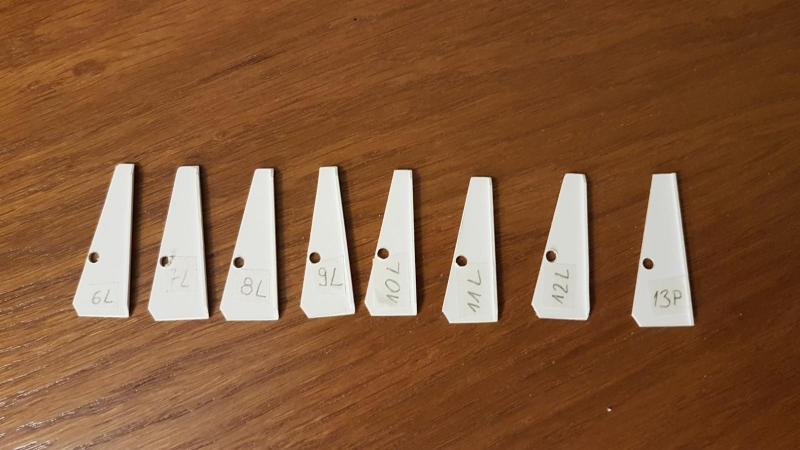

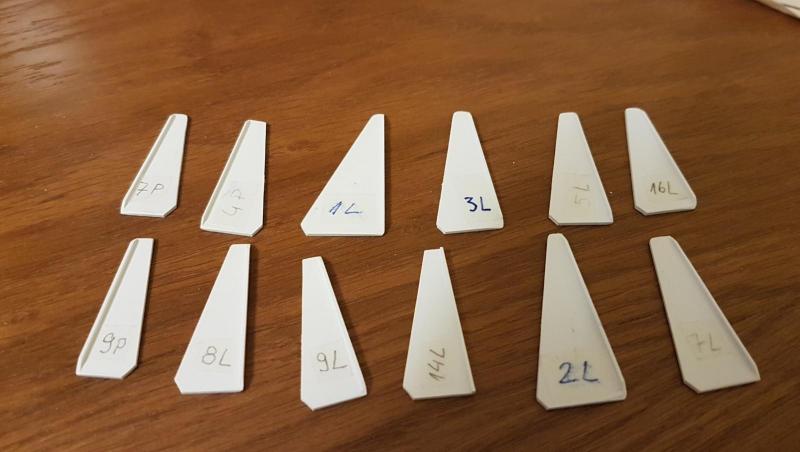

Wsporniki również musiałem wykonać ponownie, bo nie pasowały otwory prowadzące rurociąg....

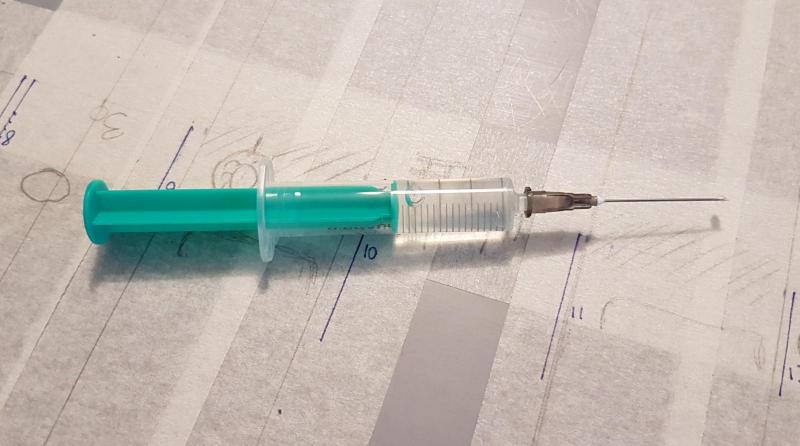

Przygotowałem dozownik do precyzyjnego nakładania kleju na krawędź wsporników....

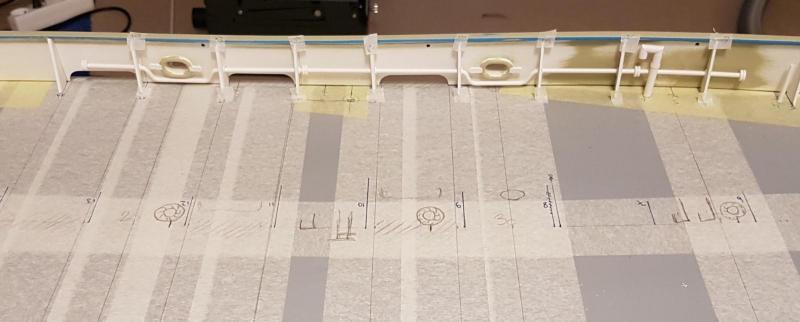

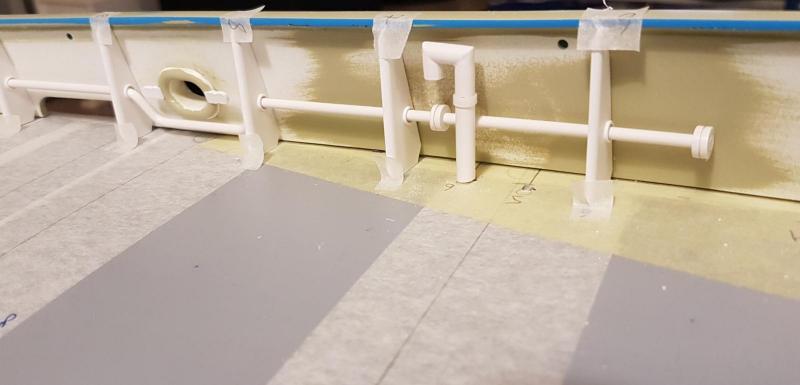

i w ten sposób pozostałe osadziłem na gotowo w nadburciu





Wsporniki rurociągu osadzę dopiero po wykonaniu zaworów pożarowych



Odnośnik do komentarza
Udostępnij na innych stronach

a to sory, może to faktycznie złudzenie optyczne bo tam jakieś nogi stojaka,

czy też kwietnika zakrzywiają czasoprzestrzeń. ale rurociąg piękny perfekto  ;)

nie wiedziałem że to musi być taka duża szczegółowość zachowana

Odnośnik do komentarza
Udostępnij na innych stronach

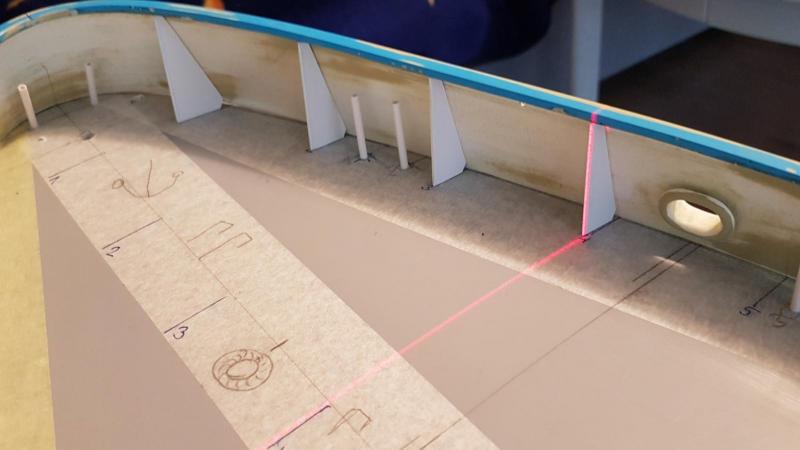

To.... nogi statywu poziomicy laserowej, mocno pomocnej dla prawidłowego ustawienia wsporników.

Co do szczegółowości, to nie musi być zachowana, ale chcę zrobić jak najlepiej. Zawsze są lepsi. Dobrze takich podglądać, ale potem ciężko z zachwytem patrzeć na swoją pracę. :D :D :D

Odnośnik do komentarza
Udostępnij na innych stronach

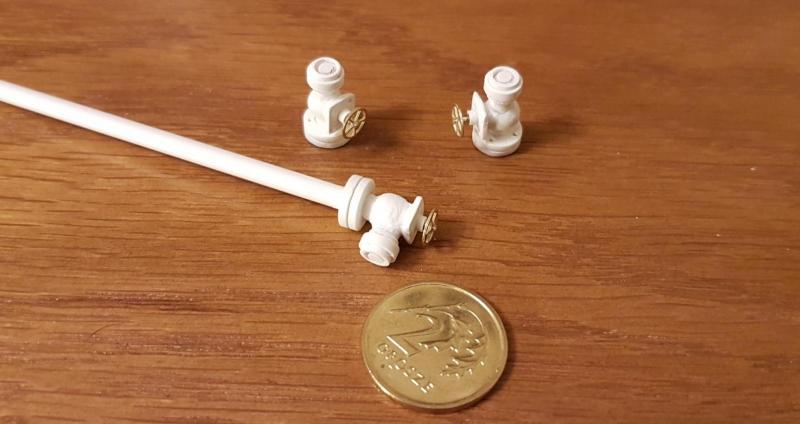

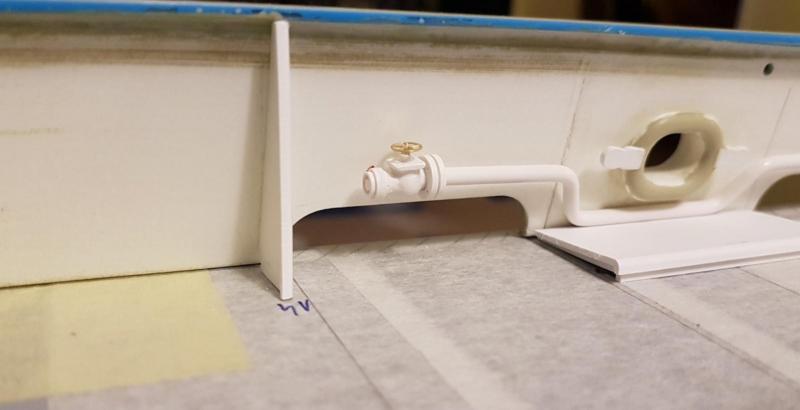

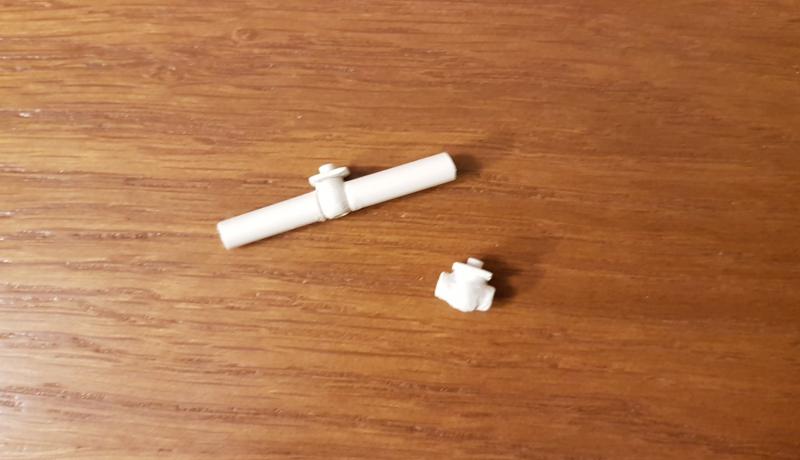

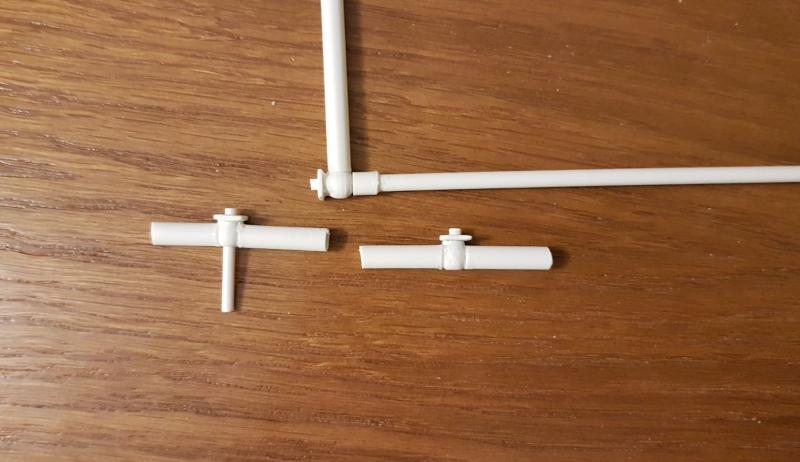

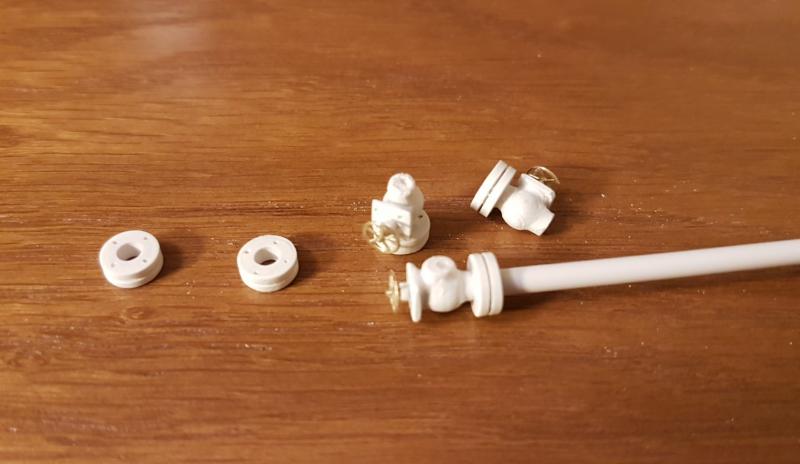

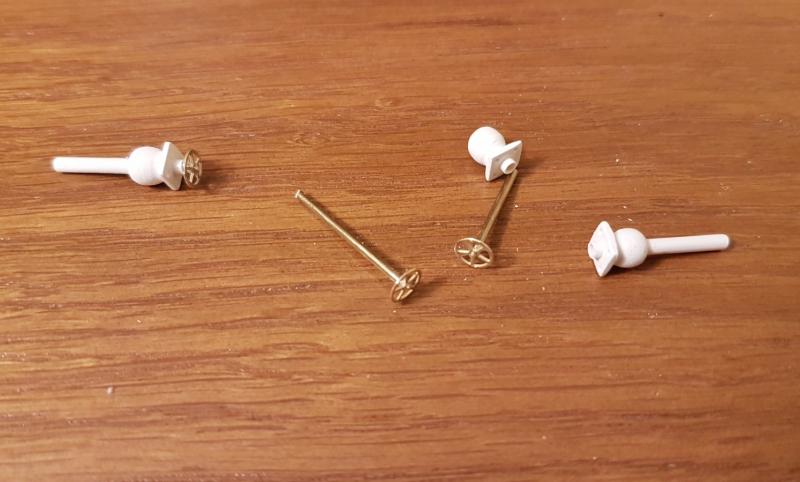

Rurociągu nie mogę zamontować, póki nie zrobię zaworów pożarowych...

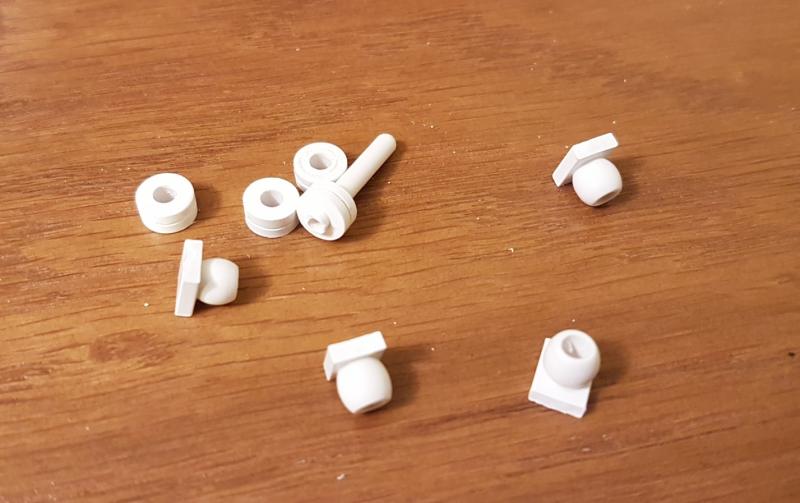

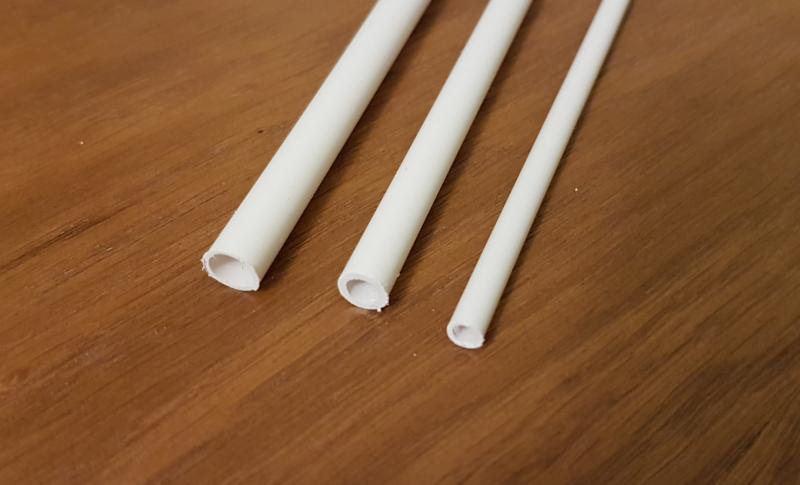

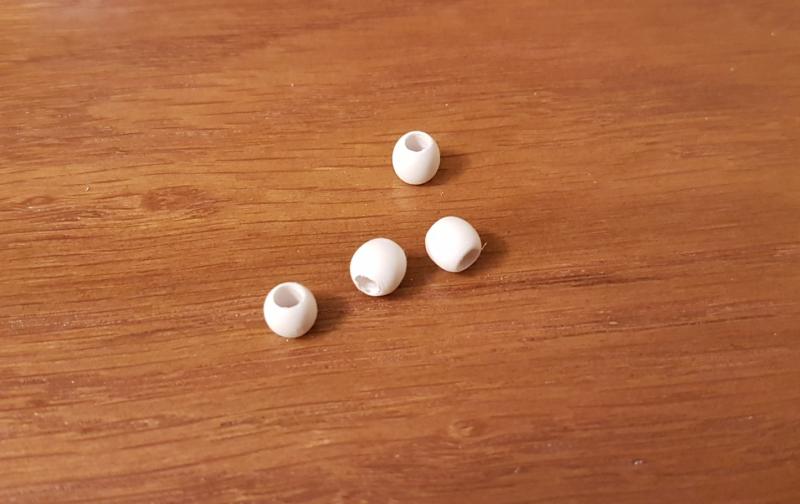

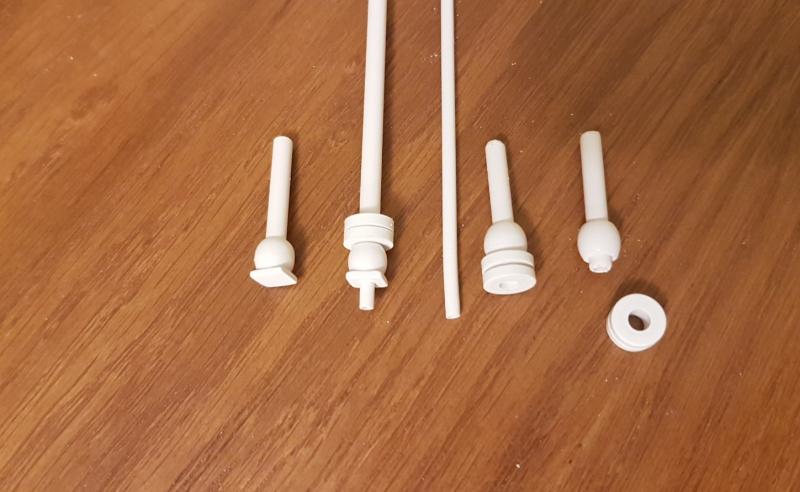

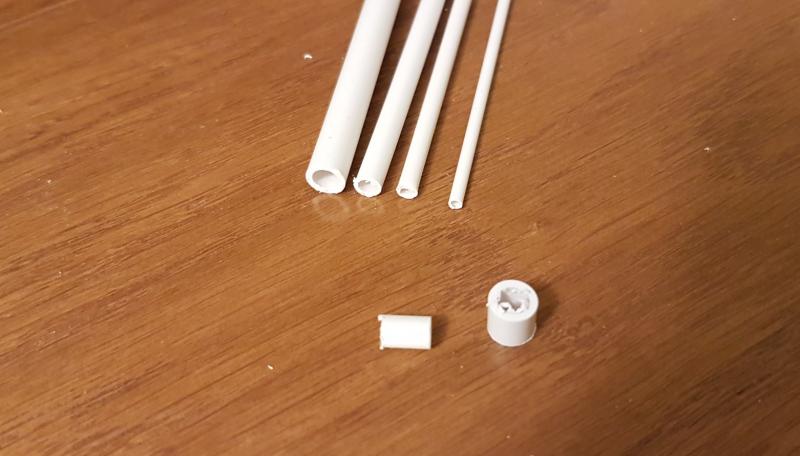

Wykorzystałem rurki PCV lub ABS - już sam nie wiem. Różne średnice

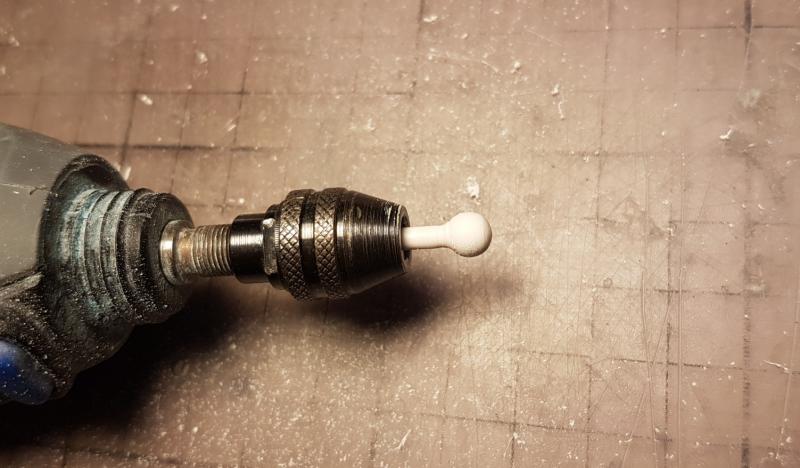

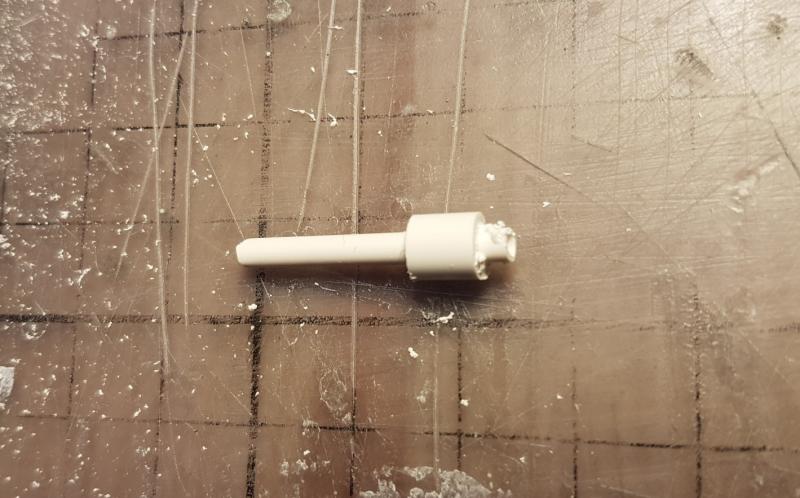

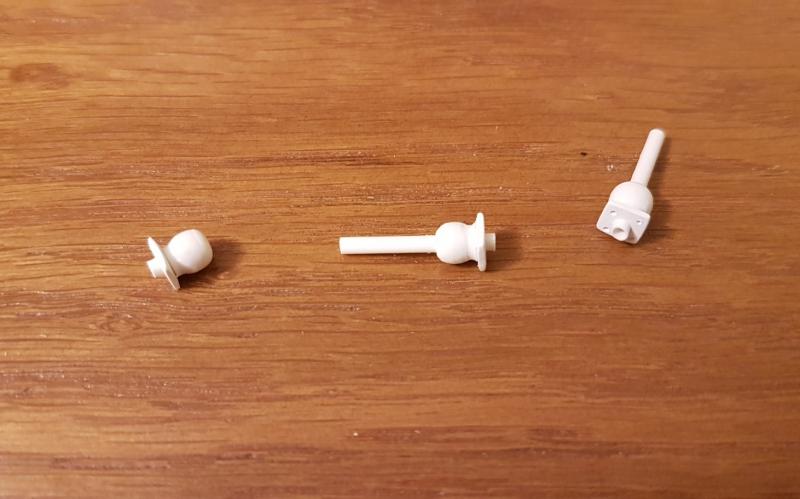

na dremelku wytoczyłem głowice zaworów...

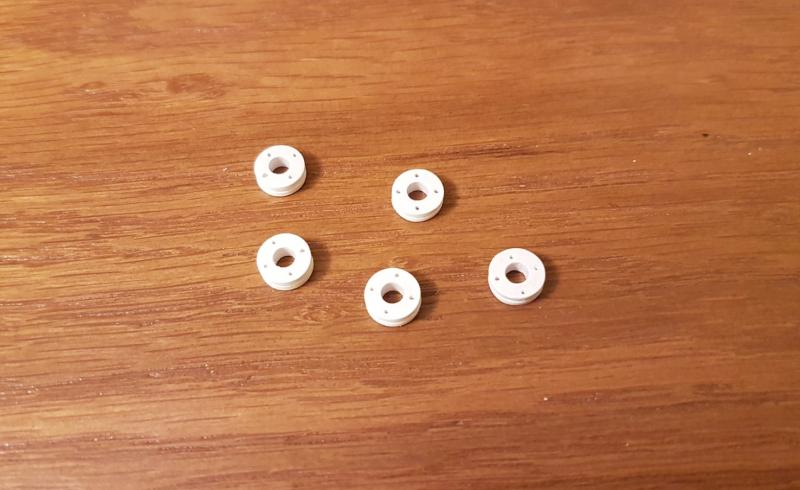

flansze postanowiłem dopracować i sam jestem ciekawy jak to wyjdzie. Nawierciłem otwory na śruby ...., tzn pod imitacje śrub







pokrętła wykorzystałem gotowe




i to tyle po trzech wieczorach pracy.









Odnośnik do komentarza
Udostępnij na innych stronach

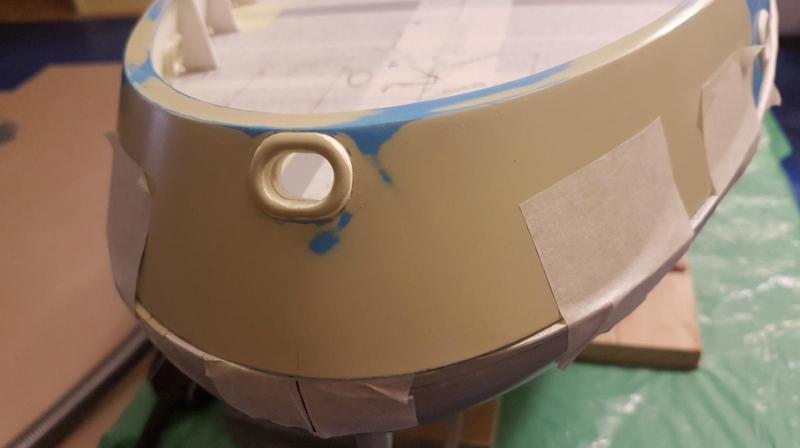

Dołożyłem kluzę rufową.

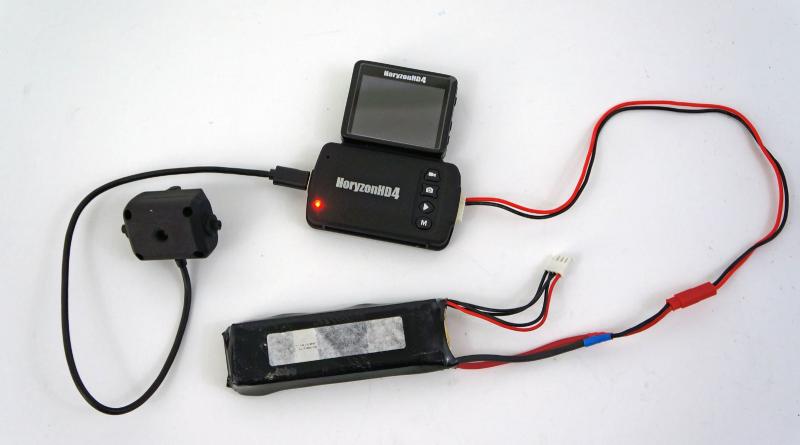

Kamerka przetestowana - działa tak jak powinna. Tylko ze, nie wiem jak podłączyć zasilanie przy podłączeniu do odbiornika.

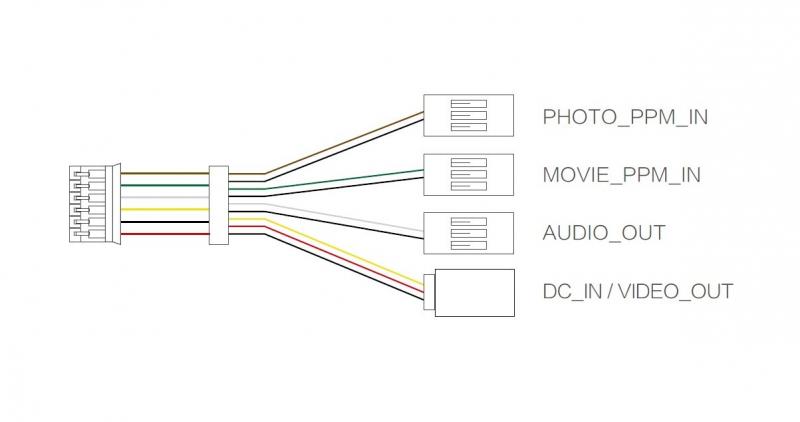

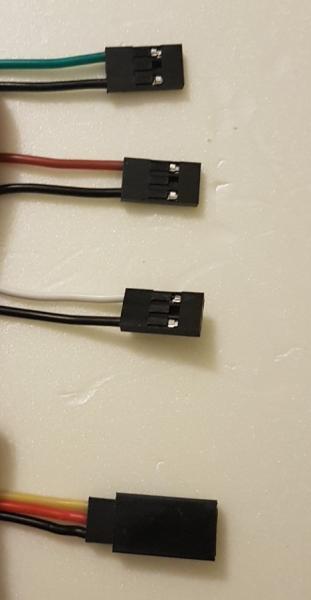

Do podłączenia bezpośredniego 12V jest inny kabelek, ale to samo gniazdo:

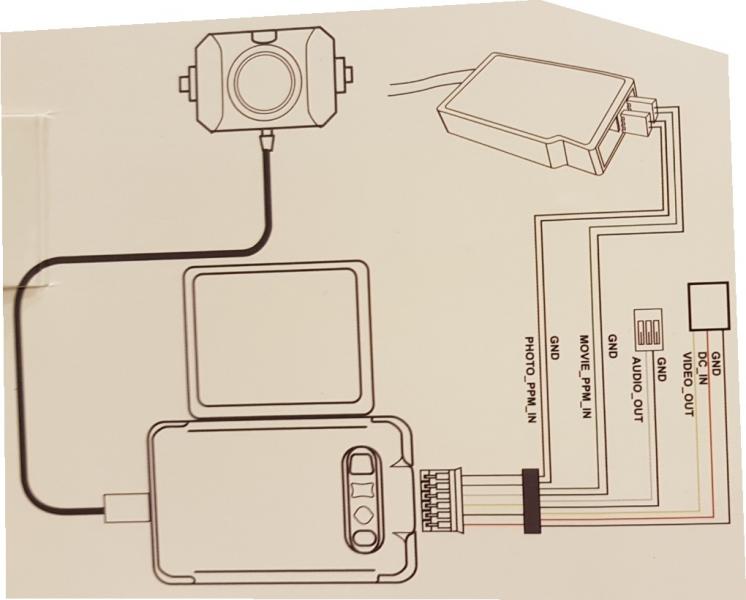

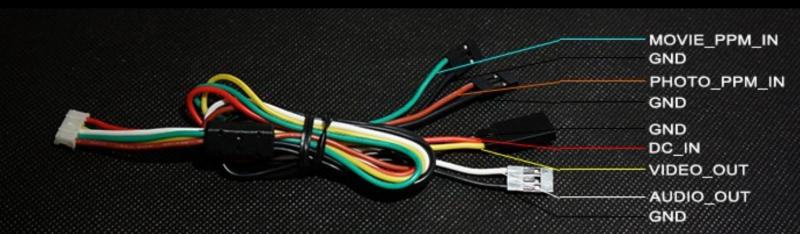

Natomiast do podłączenia do odbiornika jest inny kabelek, który również wchodzi w to samo gniazdo, ale instrukcja podaje zasilanie 5-6V:







do tego, wtyczka nie pasuje do odbiornika tak jak wtyczka video i foto. Więc zasilanie nie jest brane z odbiornika.

Instrukcja jest bardzo uboga, a i w necie nic sensownego nie znalazłem.

No jest mała zagwozdka. Echh....

Odnośnik do komentarza
Udostępnij na innych stronach

Mi się wydaje, że zasilanie podaje się na gniazdo DC_IN.  Podając 3S nie pasuje mi miejsce, to u  góry a  zasilanie DC_IN na dole chyba ,że na rysunku jest przekręcone. Czerwony powinien być u góry, ten od gniazda DC_IN. Być może DC_IN podłącza się do jakiegoś kanału odbiornika  i jest zasilanie a video przekazywane jest na ekran przy nadajniku. Do odbiornika wystarczy movie_ppm_ in, chyba, że chce się robić zdjęcia to także photo. Łączą sygnał i minus.

Odnośnik do komentarza
Udostępnij na innych stronach
