Holownik ATLAS 2 - budowa

[kaszalu]

Widać że drukowana nadbudówka też wymaga sporo pracy przy wykończeniu powierzchni !

Ale "oswajanie" nowych technologii zawsze jest ciekawe - powodzenia, podglądam  !!

Sprawdzałeś Darek jak jest z wytrzymałością tego materiału - ja kiedyś drukowałem dla siebie takie nieco mniejsze elementy i były dość kruche oraz łatwo pekały.

Może to kwestia doboru materiału do drukowania oraz szybkości i temperatury druku !

Edytowane 17 Lutego 2019 przez kaszalu

[JADAR62]

PLA jest bardzo mocne. Nawet rzucenie na podłogę tego elementu nadbudówki nie spowoduje, że pęknie. Można przyrównać obrazowo do pojemników w zamrażarce. Co do jakości druku to zapewne wiele zależy od klasy drukarki. Ale pomocne jest bardzo, bo nie wiem jak bym sobie poradził z tymi łukowatymi ścianami.

[kaszalu]

Trzeba by zrobić odpowiedni szkielet z wręgami pionowymi, poziomymi i wzmocnienia do wyokrągleń na narożnikach a potem pokryć sklejką - ale metoda drukowania jest znacznie szybsza i daje możliwości poeksperymentowania !

[Osa]

To moja wina nie dogadałem się z drukarką, tzn ona strzeliła mi focha. Później jakość jest zdecydowanie lepsza.



Wysłane z mojego Redmi Note 4 przy użyciu Tapatalka

[kaczma2]

Zaokrąglenia ścianek robiłem z HIPSu na gorąco.

[JADAR62]

Adam - nie stresuj sie wydrukiem - jest super. Reszte doszpachluje i bedzie jak z fabryki :D

[JADAR62]

Kwintesencja modelarstwa - szlifowanie i szpachlowanie...



lewy komin po żywicy, prawy po papierze ściernym ...

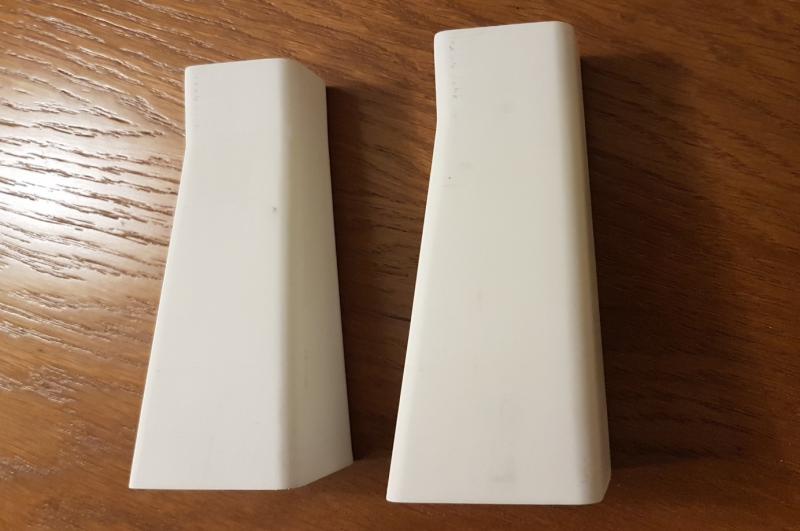

obydwa kominy wygładzone...



wstępnie położona szpachla epoksydowa

[sebka34]

Oryginał nie był taki ładny gładki, prosty i błyszczący

[JADAR62]

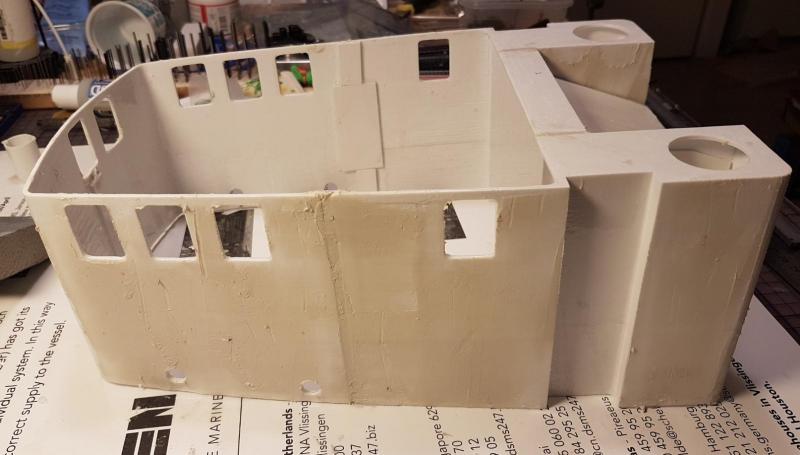

Po wstępnym szlifowaniu..

[JADAR62]

duży nakład pracy, efekt mało widoczny...



jeszcze potrzebne delikatne poprawki.

[sebka34]

Jak to mało widoczny.

Jak z salonu Bentley-a wszystko dopieszczone na cacy.

[JADAR62]

No właśnie jeszcze nie... muszę dopieścić nim zrobię natrysk szpachli. Na drugą stronę musiałem dołożyć jeszcze trochę. Ale tym razem ładniej, aby było mniej szlifowania. W końcu wziąłem szerszą szpachelkę.

Jutro jeszcze raz pierwsza strona w podobny sposób. Ech jak ja to lubię :D . Dobrze, że nie mam warsztatu blacharskiego.

Znowu może się wydawać, że wklejam takie samo zdjęcie, ale każde różni jeden wieczór....

[JADAR62]

Szlifowanie zakończyłem. Teraz wkleję komory, w których będzie oświetlenie dolnej części nadbudówki.Dzięki temu nie będzie potrzeby maskować całych ścian. Tworzywo ma tą wadę, że łatwo przepuszcza światło, a przecież nie może być, aby ściany prześwitywały.

[JADAR62]

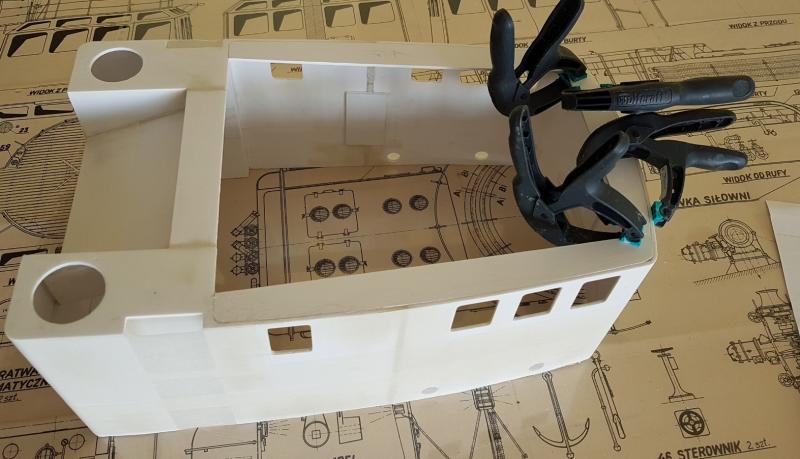

Zacząłem kleić dziobową komorę dla oświetlenia...

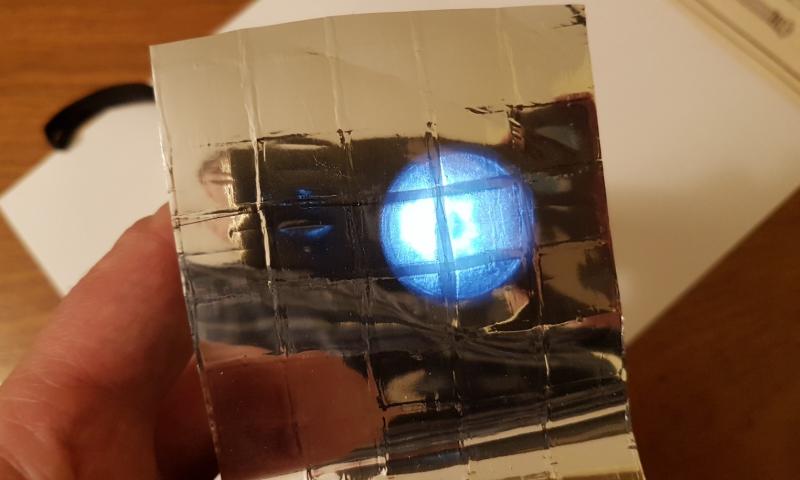

Chciałem wykleić komory, aby nie przepuszczały światła. Niestety taśma aluminiowa jaką nabyłem, okazała się nie być aluminiową!!! Błyszczy się, napisane jest aluminiowa, a jest zrobiona z foli srebrnej. Dowodem jest, że przepuszcza światło. Już widziałem stal nierdzewną SUS304, która nie jest nierdzewną, a teraz aluminium. Echhhh..., no nic jutro wymienię na właściwą. Na zdjęciu poniżej latarka z tyłu folii.



wziąłem się więc, za dokończenie ruchu armatki wodnej....

na trzpieniu jest łożysko kulkowe, przed montażem ostatecznym dołożę trochę smaru,



i filmik







[kaszalu]

Elegancki mechanizm, precyzja szwajcarska  !!

[pawel4090]

Szczęka opada, co za precyzja.

[JADAR62]

Cieszy, że się podoba :D

Było trochę zabawy, aby wszystko było rozbieralne.

[fordson]

Pięknie ! Efekt super.

[JADAR62]

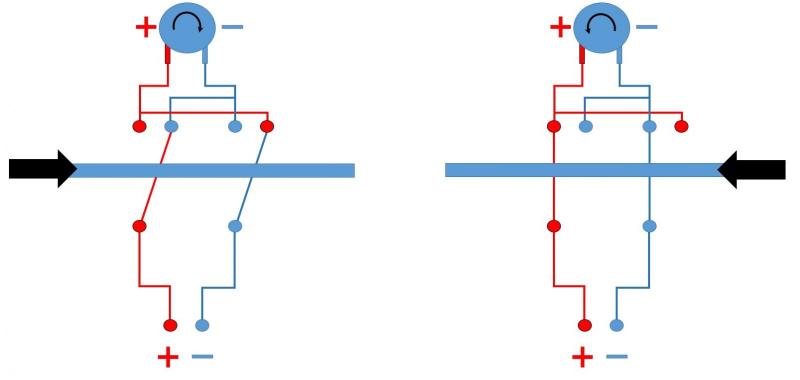

Do obrotu armatki, poza sprawami mechanicznymi potrzebuję przełącznik jak poniżej. Sugestie kolegów jak to zrobić, mile wskazane. To takie zadanie na niedzielny poranek

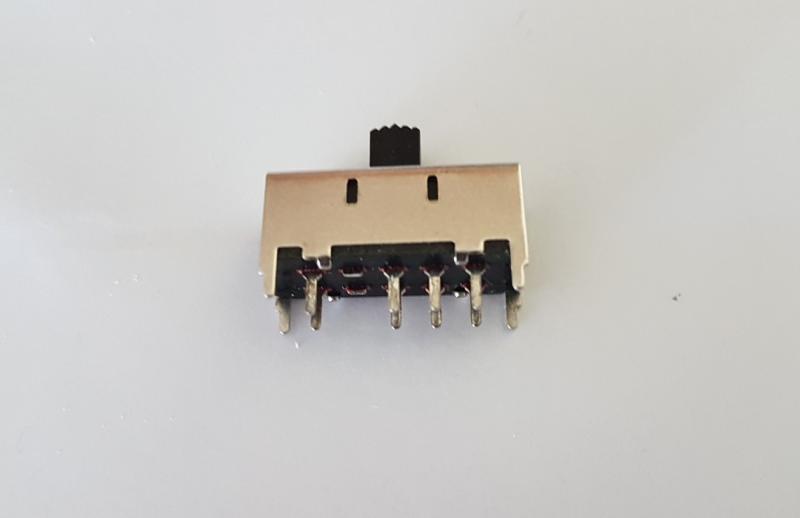

znalazłem w moich zasobach taki przełącznik, i jego też zaadoptuję

[kaczma2]

To mi coś nie pasuje. Nie ma neutrum. Kiedyś wstawiłem schemat na dwóch wyłącznikach krańcowych z 3 stykami i serwie.
