Holownik ATLAS 2 - budowa

[fordson]

Tu neutrum nie jest potrzebne

[JADAR62]

Przełącznik okazał się niewłaściwy . Kombinuję dalej.

[JADAR62]

Zaadoptuję 2 przełączniki ON-ON.... Punkt neutralny nie może być, bo nie będzie działać.

[J-23]

a to nie ma być sterowane z aparatury ?

kolega kaczma2 dobrze zaproponował

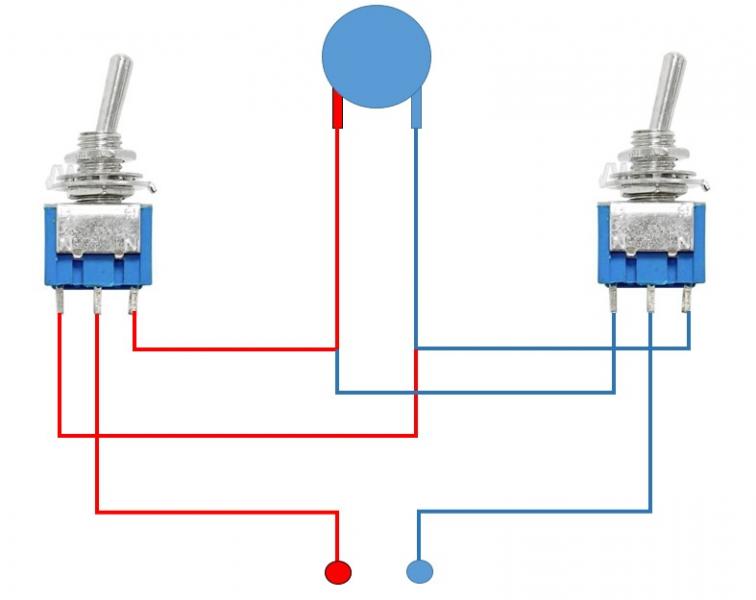

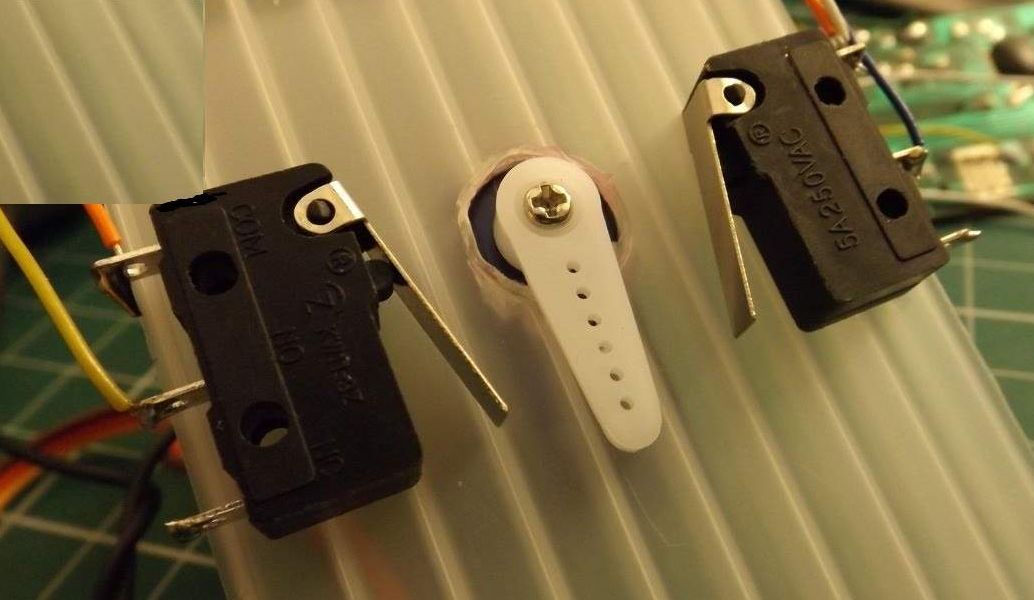

2 włączniki + serwo - i masz gotowy układ

[kaczma2]

Ramię serwa ustawia się na wciśnięcie jednego z włączników i nie ma neutrum.

[JADAR62]

Dzięki kolegom za przedstawienie jednej z opcji rozwiązania problemu. Niestety nie bardzo wiem, jak mogę ten przykład zastosować. Może jak użyję serwo wolnoobrotowe 270°? Ale wtedy nie będę potrzebował wyłączników krańcowych. Ale i tak nie mam takiego, a wypadałoby wykorzystać elementy, które posiadam - czyli silnik i regulator dwukierunkowy. Do tego w nadajniku mam dla tej czynności zarezerwowany przełącznik 1-0-1, a nie proporcjonalny. Także prędkość obrotu musi być właściwa.

Póki co zrealizowałem model wg powyższego schematu....





No niby się kręci i fajnie przełącza. Można patrzeć i patrzeć tak wciąga. Słowem działa według założeń. Ale,.... no właśnie, ale nie mogę podłączyć do regulatora dwukierunkowego. Tzn mogę, ale po zmianie kierunku obrotów silnika, przełącznik pozostanie nieprzestawiony i cały układ się zablokuje po dojściu do krańca. Można by tak zostawić, ale wtedy nie będzie możliwości obrotu w każdą ze stron i w każdym momencie. Czy jest z tego wyjście? Chyba nie, mając do dyspozycji to co mam i bez nadmiernego komplikowania układu. Chyba jednak powrócę do prostego modelu z ogranicznikiem mechanicznym w najprostszej jego postaci. Może ktoś z kolegów coś wymyśli, a jak nie to wracam do działania.

[kaczma2]

Podchodząc do sprawy całościowo, to mając do dyspozycji 1-0-1 nadajnika to w modelu włącznik powinien uruchamiać jednocześnie pompę wodną, pionowy ruch armatki i automat ruchu horyzontalnego w zakresie 10 - 15 stopni. Takim ruchem polewa się ogień lub schładza. Ciągły ruch dookoła jest trochę bez sensu. Całość ręcznie obraca się na wybrany kierunek i wypływa.

Cykliczny ruch w dwóch kierunkach można otrzymać też mechanicznie.

[Osa]

10 - 15 stopni to chyba by się dało załatwić mechanizmem mimośrodowym?



Wysłane z mojego Redmi Note 4 przy użyciu Tapatalka

[JADAR62]

Ostatecznie powróciłem do pierwotnego zamiaru. Wyjaśnienie w poniższym filmie:

[JADAR62]

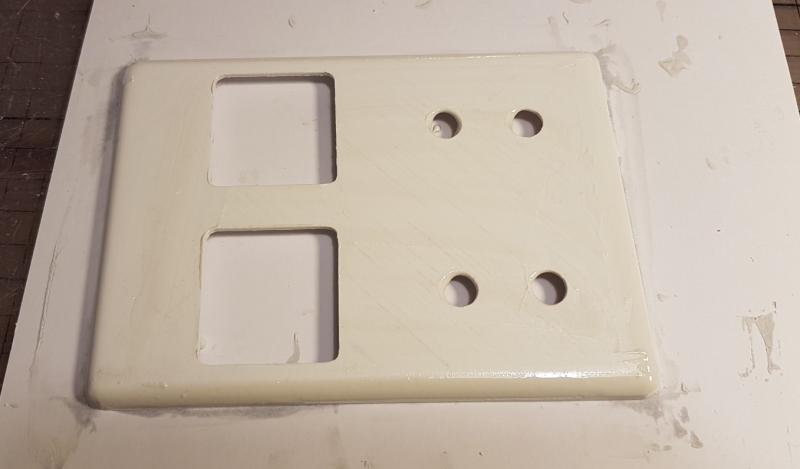

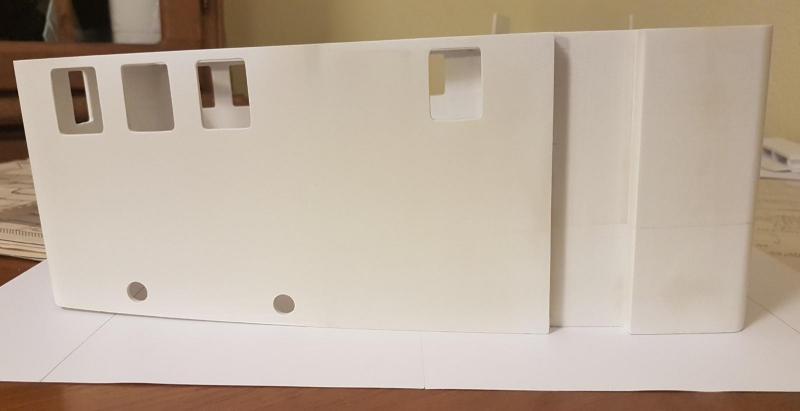

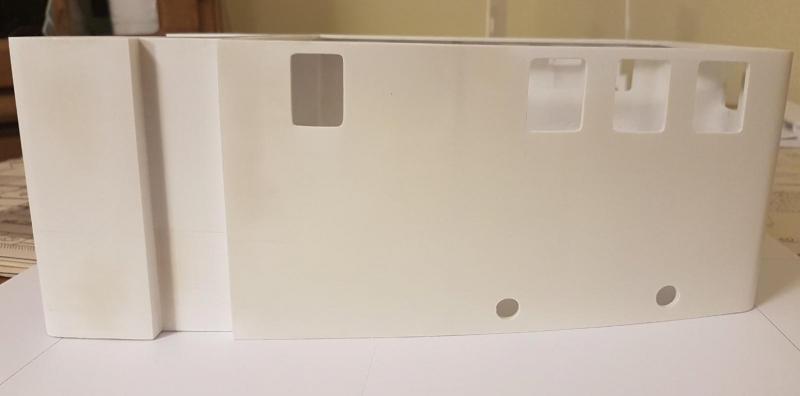

Szpachla którą nałożyłem w miejscach łączenia elementów zapadła się. Prawdopodobnie było za dużo kleju pod spodem. Nie widzę innej przyczyny. Skutkiem tego, ostatnich kilka dnia było ponowne szpachlowanie i szlifowanie.

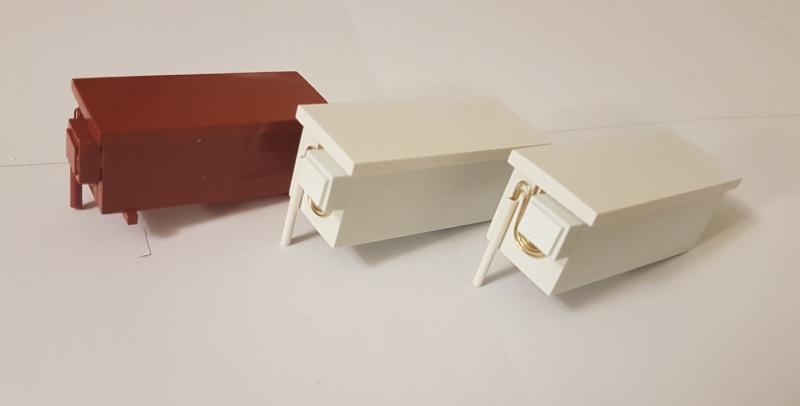

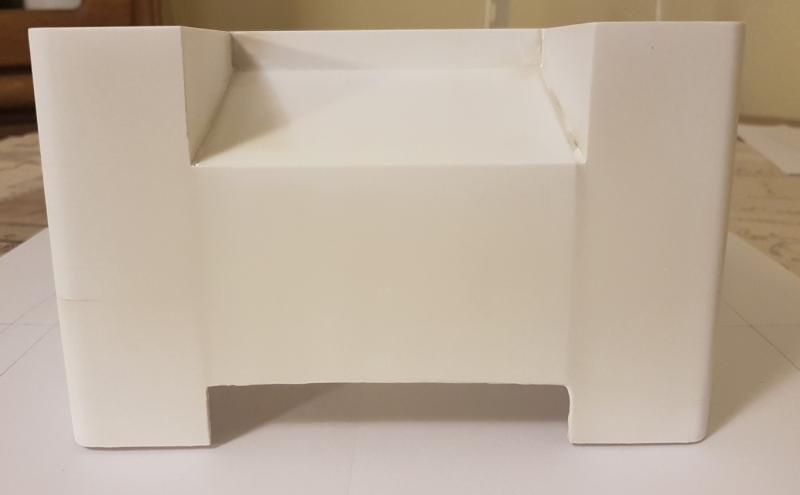

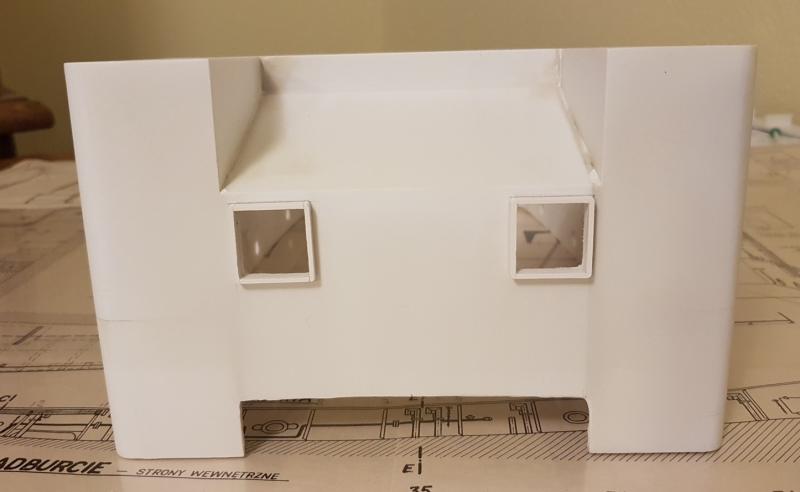

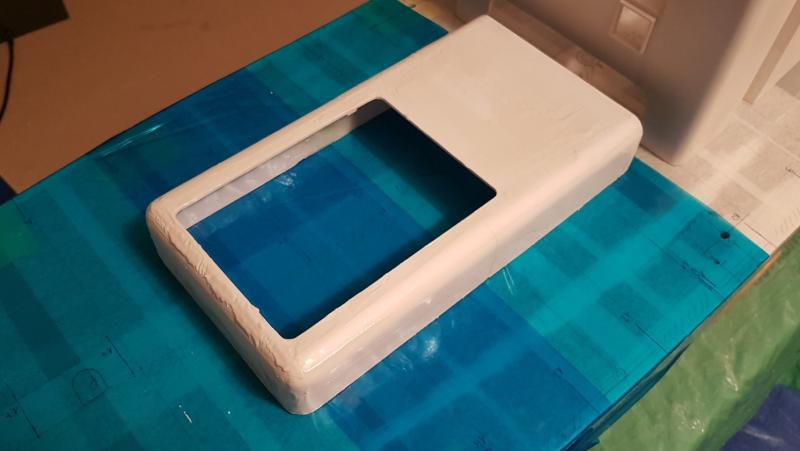

Dopatrzyłem się, ze są dwie skrzynie na akumulatory. Więc prościej było wykonać dwie, aby wyszły jednakowe.





[JADAR62]

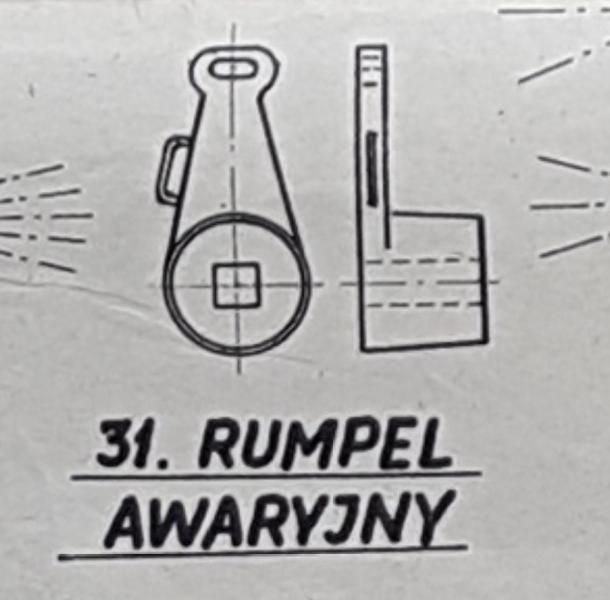

Powrót do drobiazgów, aby móc skończyć nadburcie. Potrzebne jest mocowanie klucza. W tym celu wykonam między innymi rumpel awaryjny...

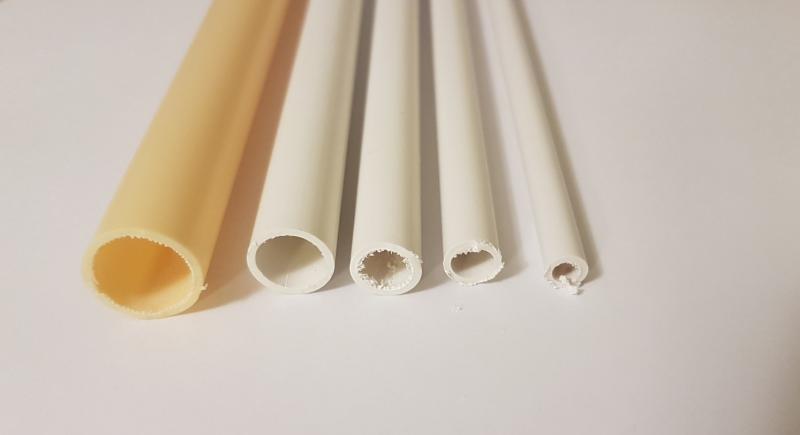

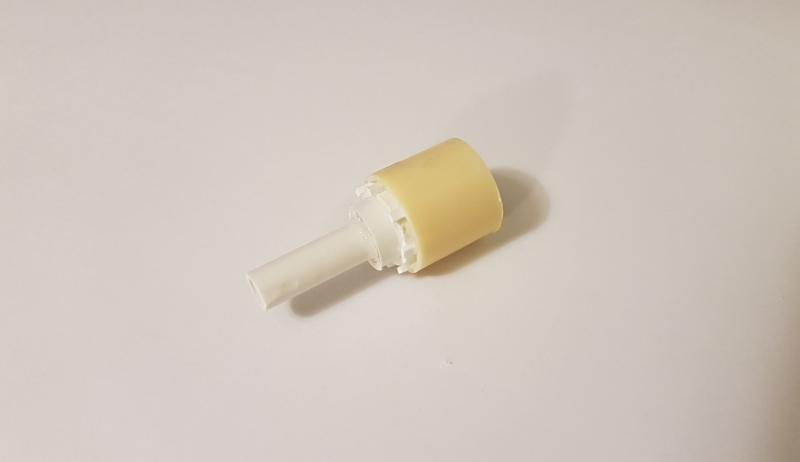

Brak tokarki powodem szukania zamienników. Użyłem kliku rurek o różnych średnicach...



i złożyłem je razem...



jako, że nie mam wszystkich średnic rurek, wolną przestrzeń od 12 do 14 mm wypełniłem żywicą



jutro obróbka.



[JADAR62]

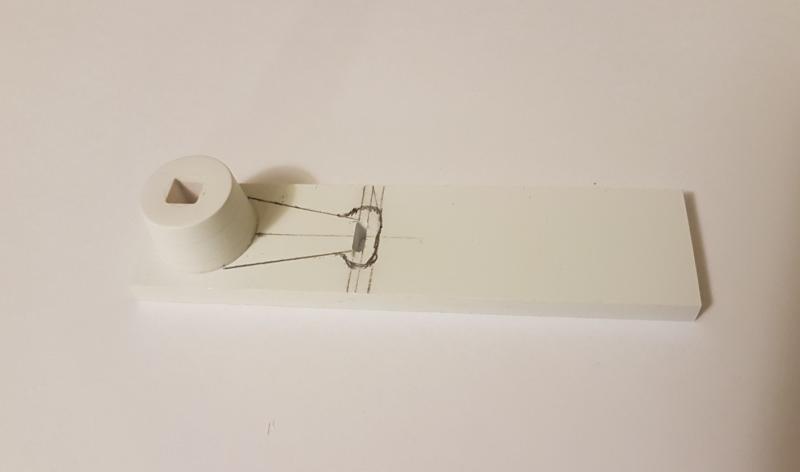

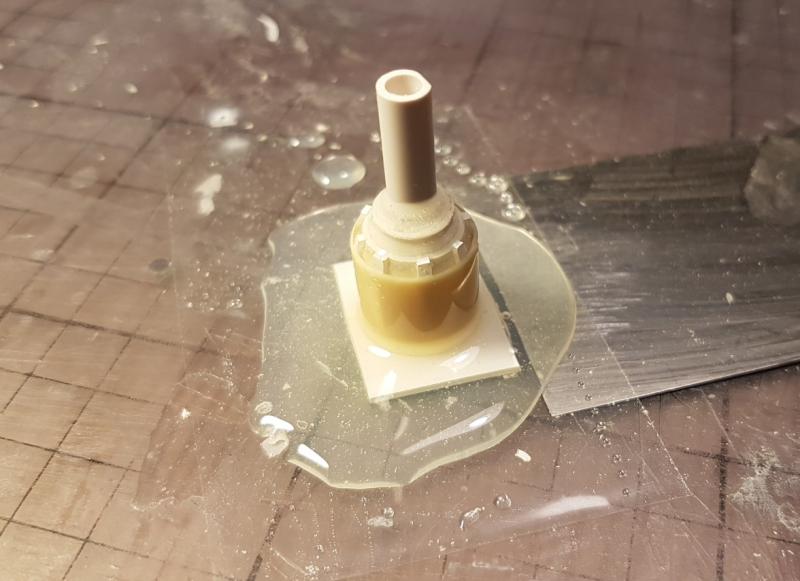

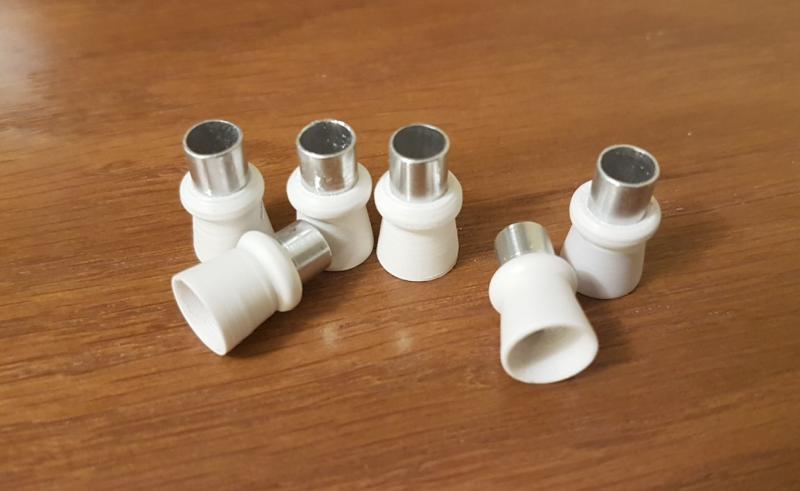

Nic z tego dziwnego pomysłu nie wyszło. Zacząłem wszystko od nowa. Skleiłem kawałki PCV o grubości 4 mm i wytoczyłem na wiertarce ...



dalej poszło łatwo...

[JADAR62]

Mocowanie węży pożarowych. Wyknałem tylko dla jednego węża.



Co do pozostałych nigdzie nie mogę znaleźć szczegółów ich mocowania. Różne widziałem, ale nie taki sposób.

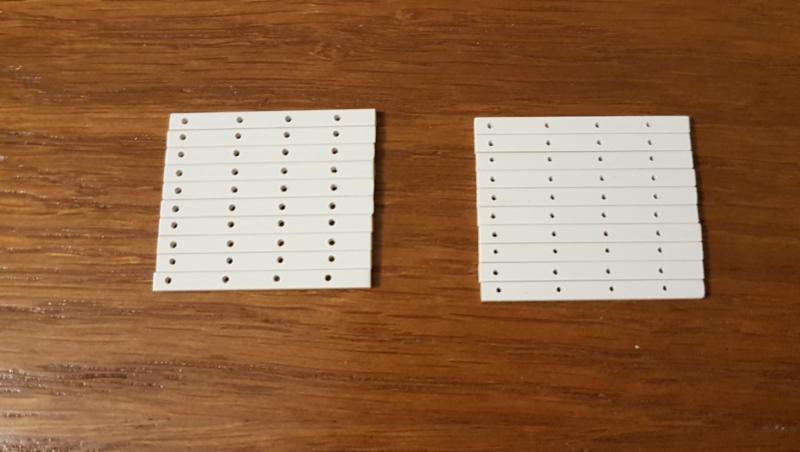

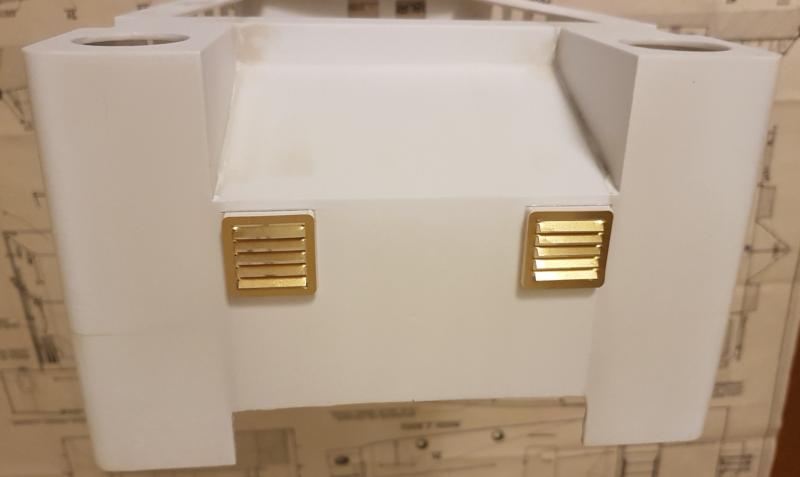

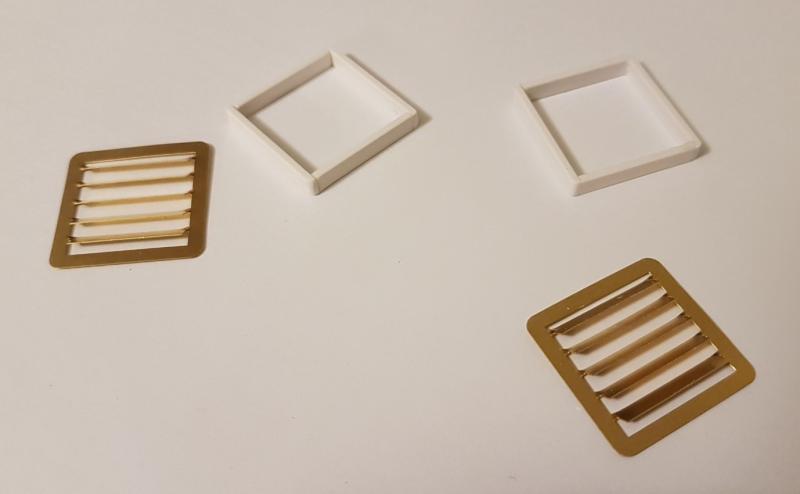

Kraty wentylacji nawiewowej. Użyłem gotowe elementy:



[JADAR62]

Trochę muszę się zająć nudnymi drobiazgami, abym z nimi nie został na koniec.

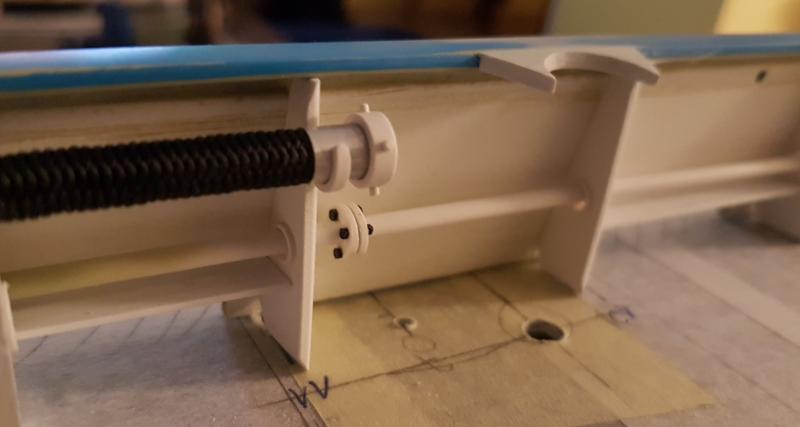

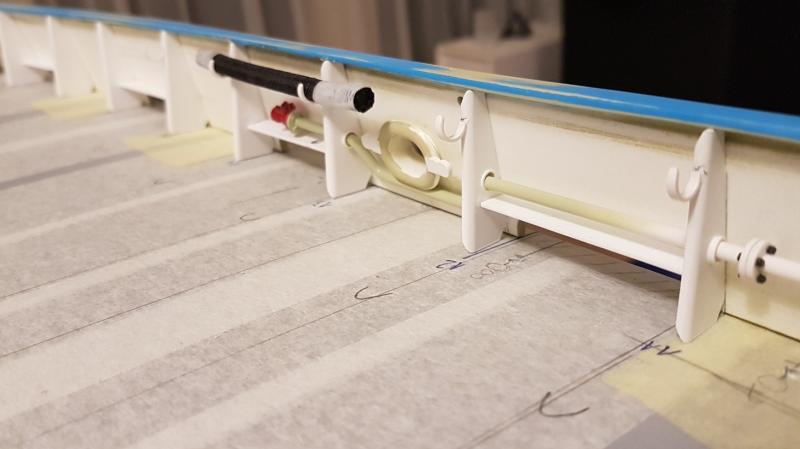

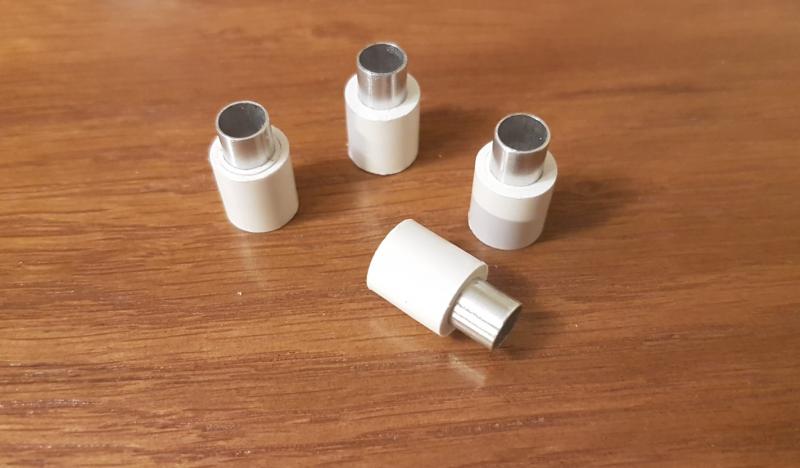

Elementy do mocowania węży na nadburciach...., powinno wyjść dobrze, ale to ocenicie sami jak już będzie gotowe.

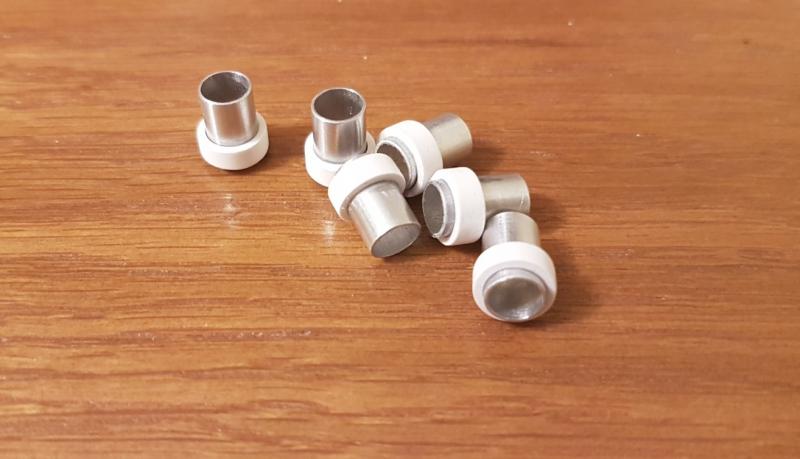

końcówki węży pożarowych.....

rurka aluminium 6x0,5x10

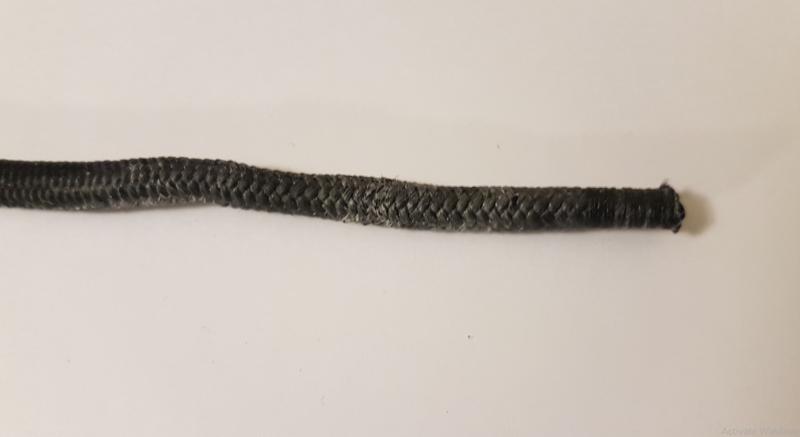

i próbka jednej strony węża...



jako węże użyję linę gumową, czarną grubości 6 mm.





[JADAR62]

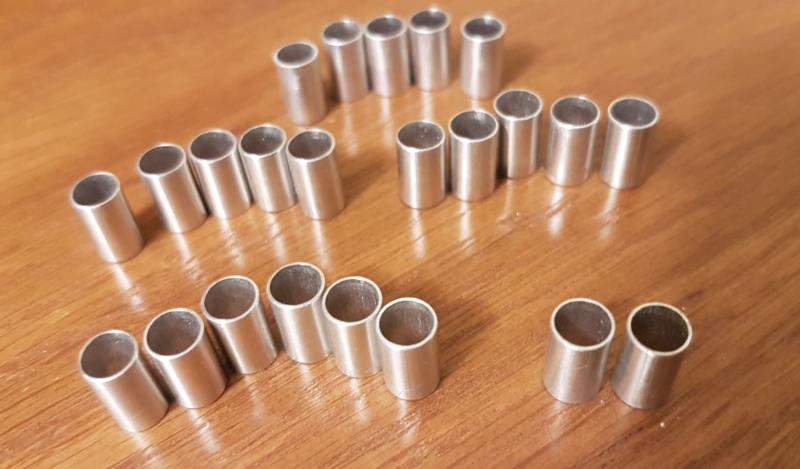

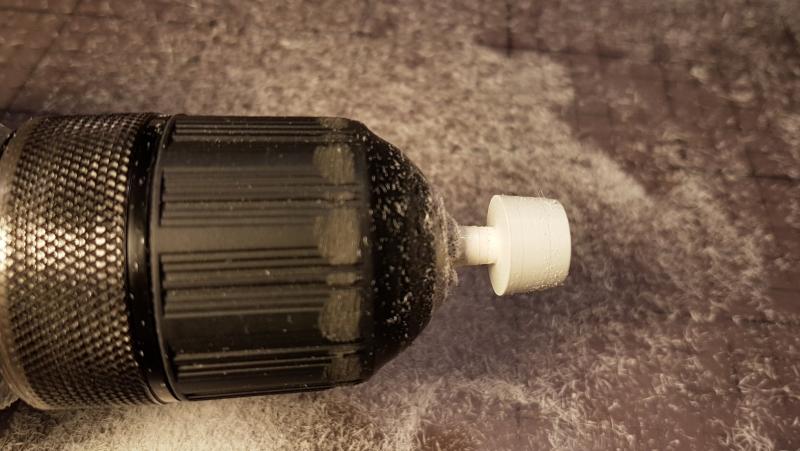

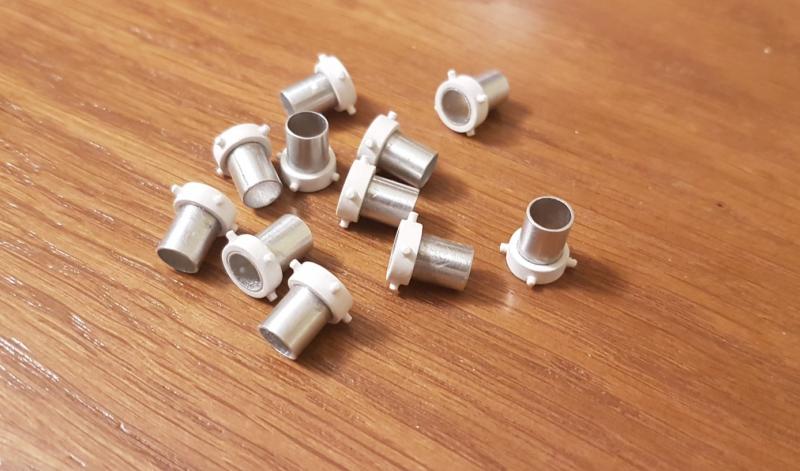

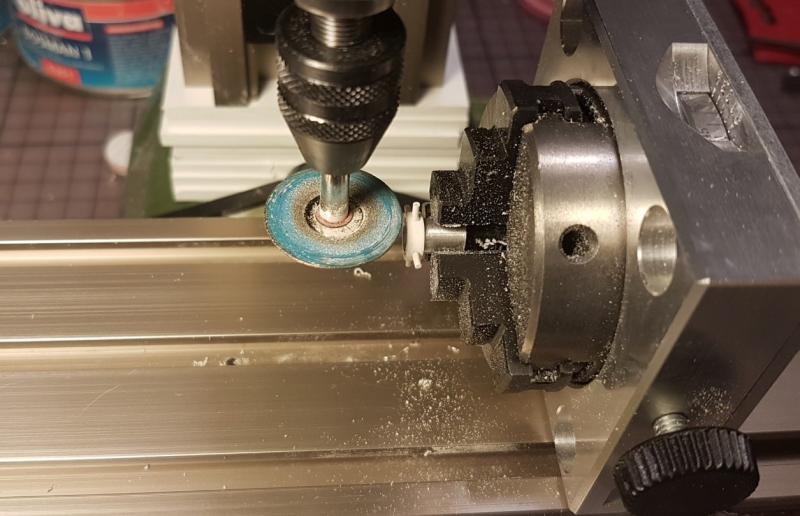

Tradycyjnie użyłem wiertarki do toczenia elementów....



teraz te wszystkie elementy trzeba nawlec na linę gumową



tu przymiarka

[JADAR62]

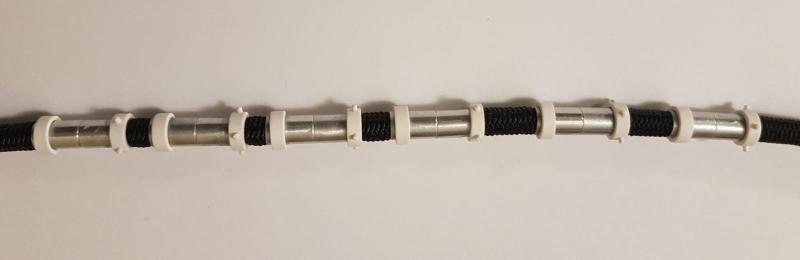

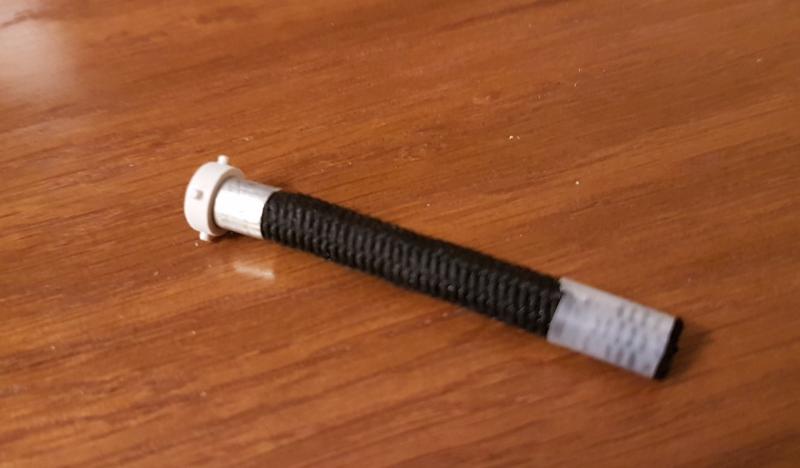

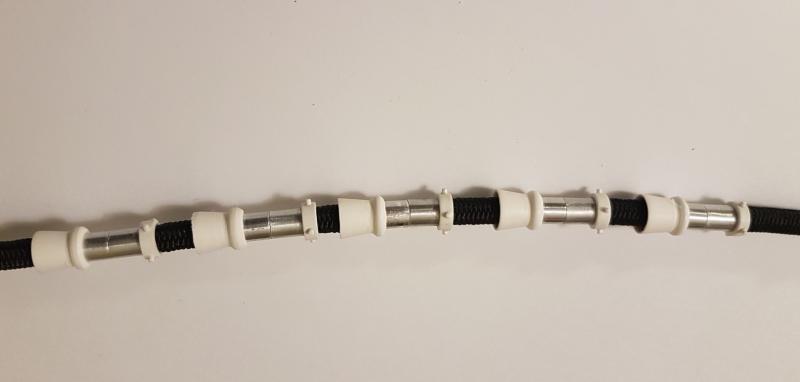

Nawlekanie wcale nie okazało się takie proste. A to za sprawą tego, że tulejka aluminiowa ma w środku 5 mm, a guma z otuliną ma na zewnątrz 6 mm. Chciałem uzyskać efekt jak w prawdziwym wężu, aby wyglądało jakby końcówki były zaciskane. W końcu po wielu różnych i w większości nieudanych próbach.....naciągnąłem gumę maksymalnie mocno, owinąłem końcówkę nitkę i całość z dużym nadmiarem usztywniłem klejem CA.



teraz po naciągnięciu można było nawlekać zakończenia węży jeden po drugim... trzeba tylko było zwracać uwagę na właściwą kolejność tulejek



Węże przyciąłem z dużym nadmiarem, zabezpieczając końcówki cięcia przed rozczapierzeniem. Przytnę je na wymiar przed montażem na miejsce. Pozostanie jeszcze pomalowanie końcówek srebrzanką.



Ktoś zapyta dlaczego akurat lina gumowa. Przykład zaczerpnąłem z budowy modelu Strażak. Ech, co za wykonanie. A to cytat:

„Te węże były wykonane ze zbrojonej gumy (parciono-gumowe) i z biegiem lat wycierały się. Słona woda też swoje zrobiła i zaczął prześwitywać szary materiał dlatego mogą wyglądać trochę jakby były szare. W rzeczywistości jak były nowe to były czarne.”















[JADAR62]

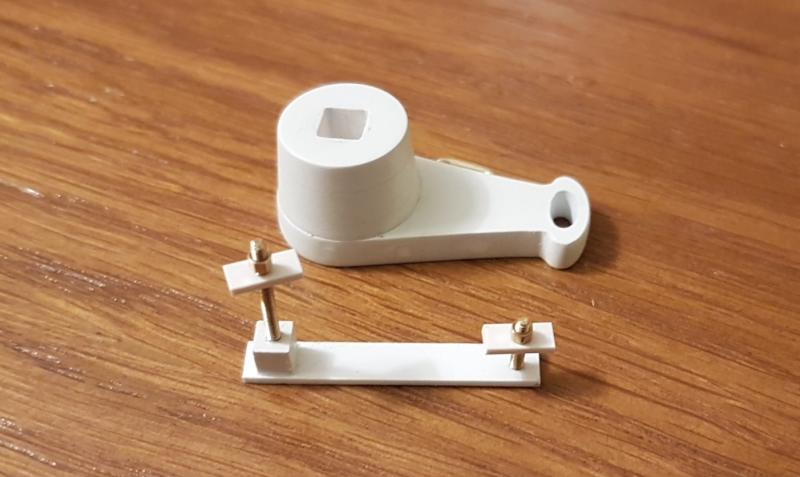

Mocowanie burtowe dla klucza..... Pręt i nakrętki M1.4

[JADAR62]

Dziś dotarły pozostałe elementy układanki. Adam odwalił kawał dobrej roboty. Jeszcze raz wielkie dzięki. Teraz do pracy, bo dużo jej przede mną.

[JADAR62]

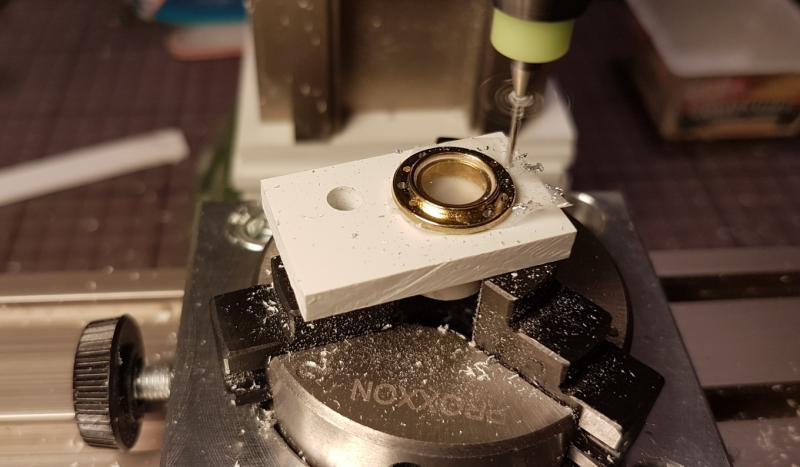

Część maszynowa w trakcie obróbki....

[JADAR62]

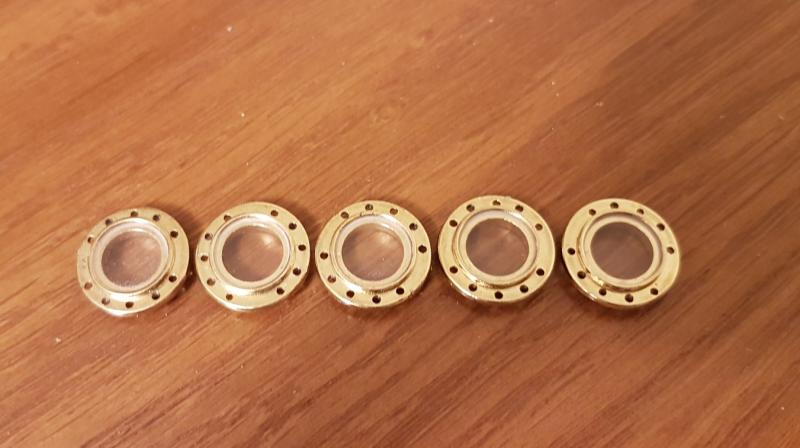

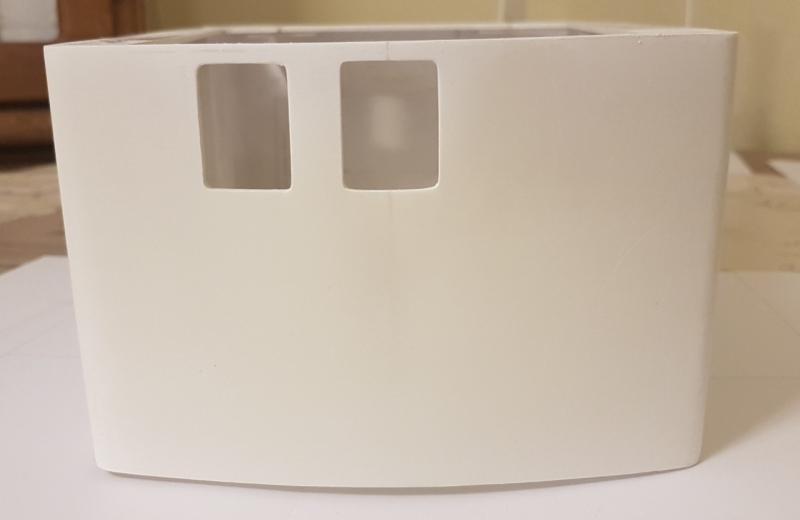

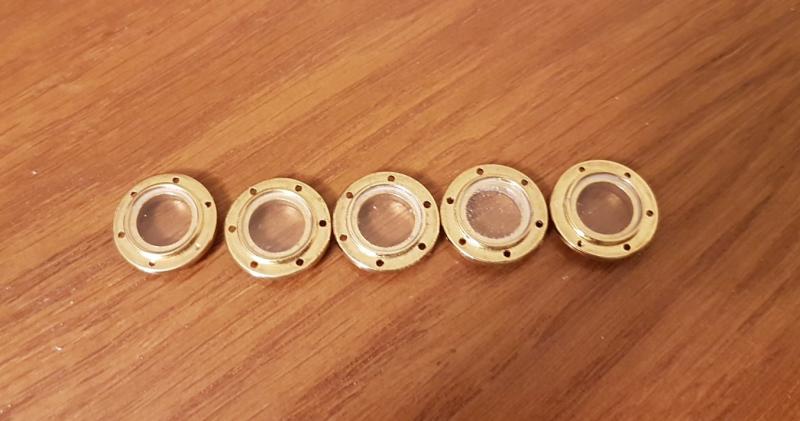

W bulajach....



nawierciłem dodatkowe otwory

aby móc założyć kraty ochronne.
