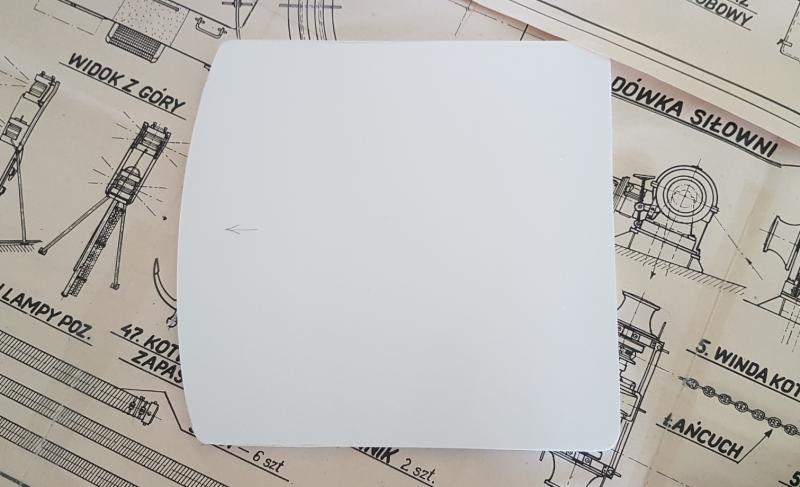

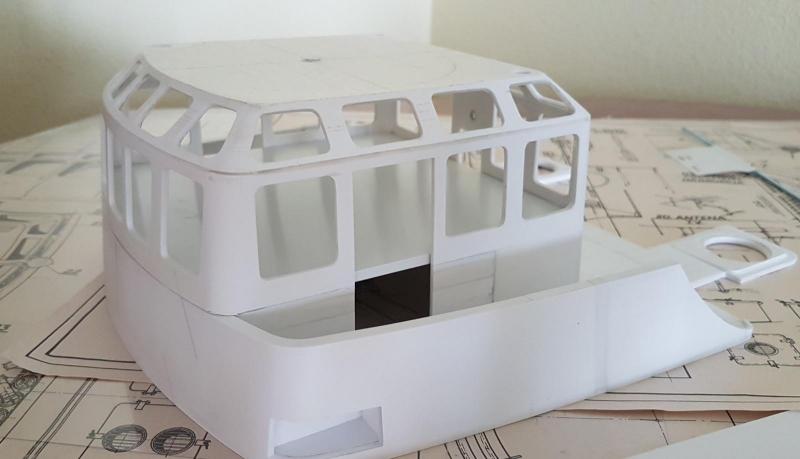

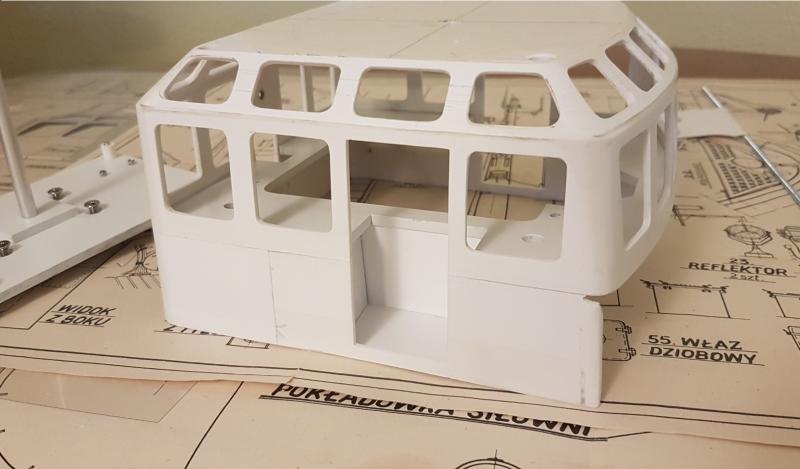

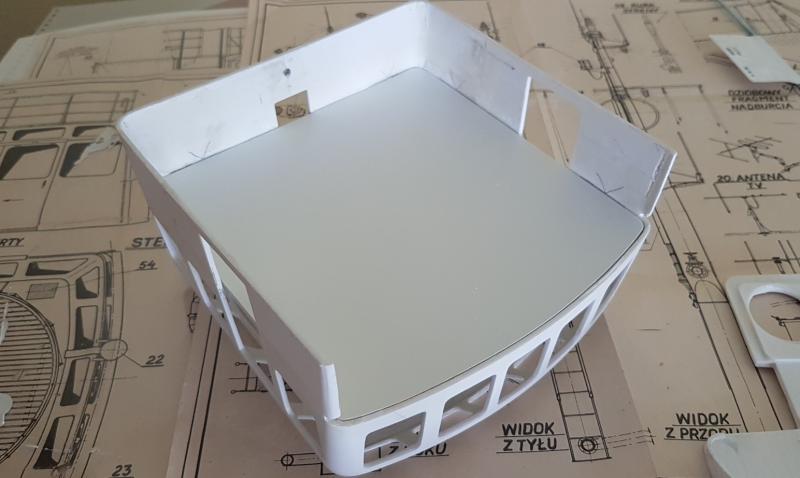

Najpierw z miękkiego pcv wyciąłem szablon, dopasowałem, aby na gotowo wyciąć z twardego...

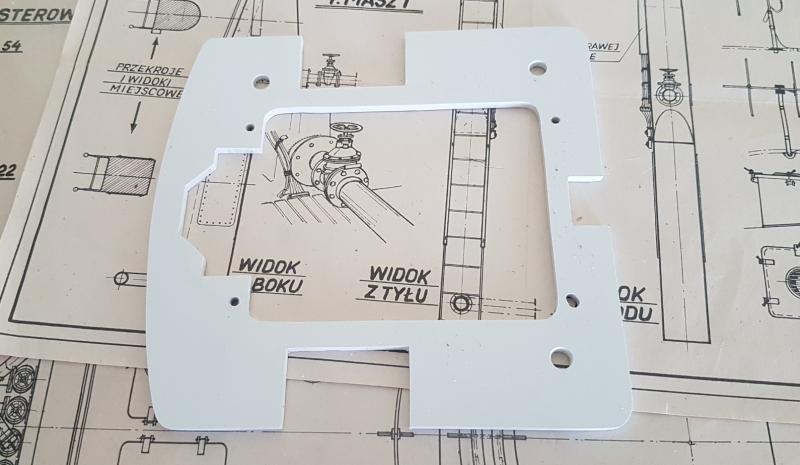

wyciąłem potrzebne otwory na kamerkę, obrotnicę armatki, wejścia do sterówki oraz kanał kablowy....




zrobiłem różnicę poziomów, aby powietrze chłodzące wnętrze modelu miało zapewnione ujście. Drzwi sterówki, będą musiały być otwarte w czasie dłuższego pływania.

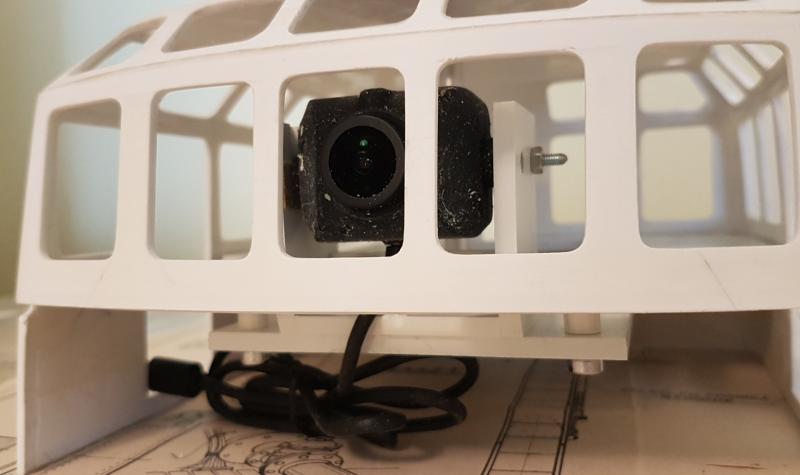

tak kamerka wygląda przez przednie okno... Ta jest niesprawna, więc służy tylko jako rekwizyt do przymiarki...

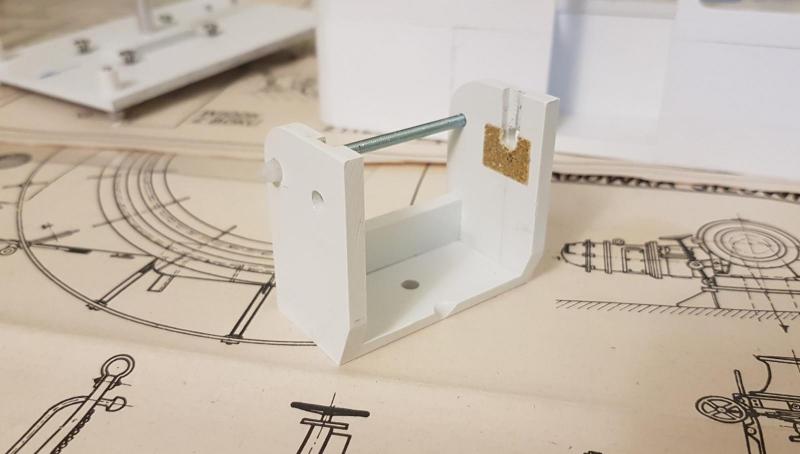

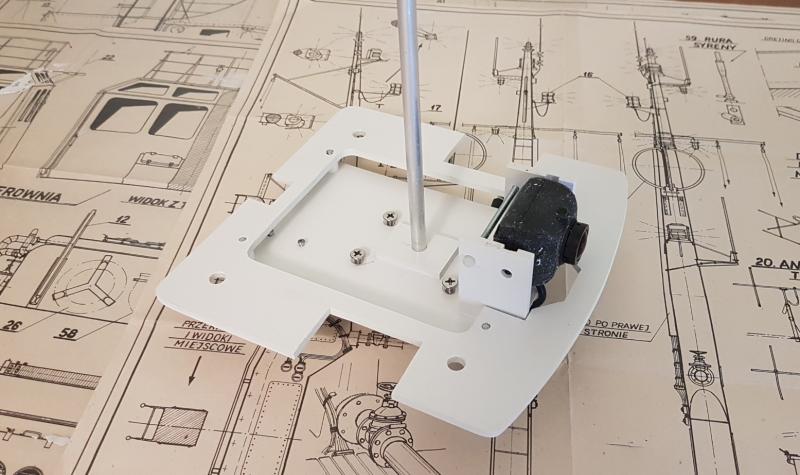

Mocowanie kamerki zapewnia możliwość ręcznej korekty ustawienia - prawo lewo i góra dół...

Śruba służy do zablokowania wybranej pozycji. Muszę tylko wytoczyć większe koło, aby łatwo było paluchem kręcić.

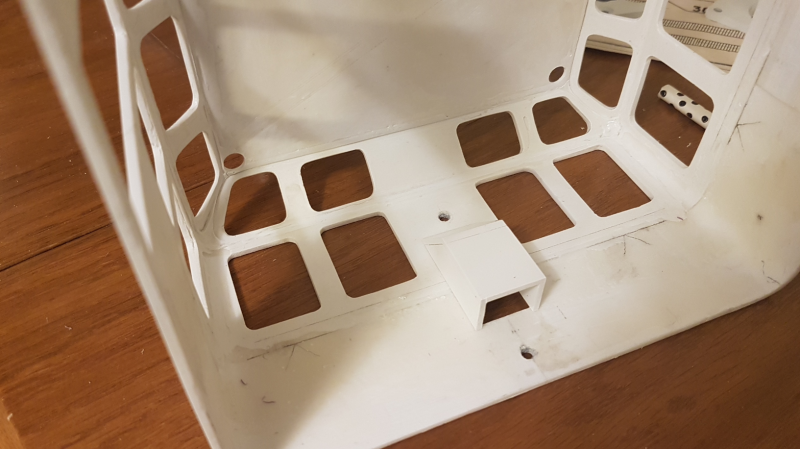

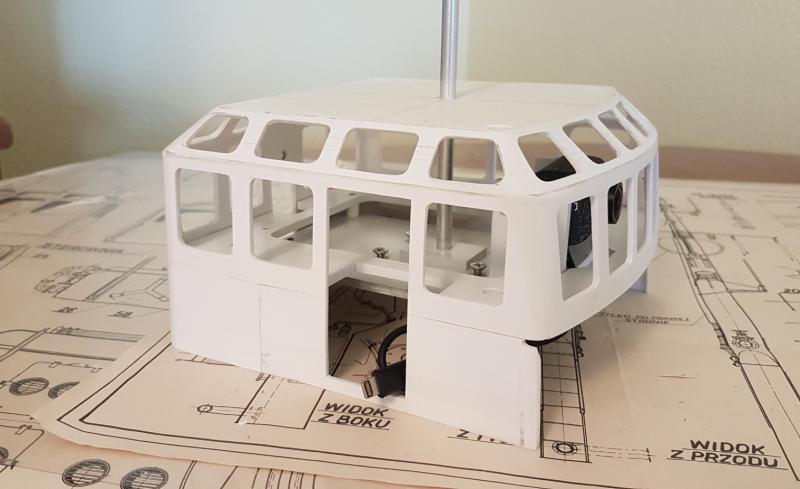

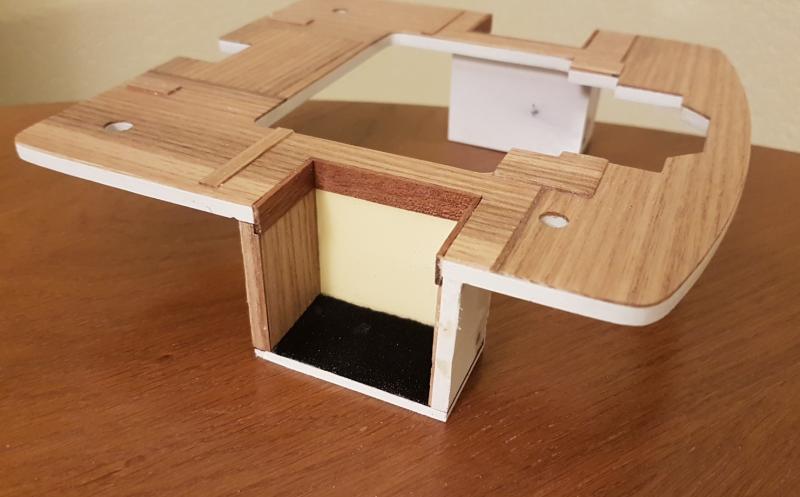

Niewielki przedsionek przy wejściu udało się wygospodarować. Chociaż załogant się zmieści....








  • Odpowiedzi 1,3 tys.
  • Dodano
  • Ostatniej odpowiedzi

Top użytkownicy w tym temacie

Top użytkownicy w tym temacie

Popularne posty

JADAR62
JADAR62

Dość ciekawy wzór wyszedł po złożeniu listew...     Górną ramę połączyłem za pomocą pióra....     Przed ostatecznym sklejeniem wsunąłem taflę plek

JADAR62
JADAR62

Klapy nad maszynownią obniżyłem. Jakość dźwięku nie uległa zmianie, a wygląda lepiej...   Połączyłem wężyk do armatki. Mocowanie pewne i można łatwo rozłączyć...   oraz

JADAR62
JADAR62

W widoku na nadbudówkę od dołu. W miejscach styku podłożyłem przecięty wzdłuż wężyk silikonowy...   Ułożenie wszystkich stojaków (3 sztuki) w skrzyni transportowej...

Opublikowane grafiki

JADAR62

JADAR62

Opublikowano
  • Autor
Opublikowano

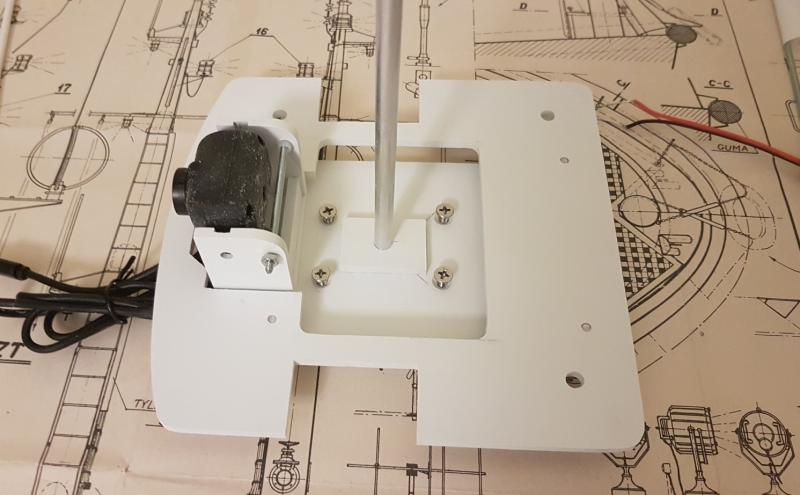

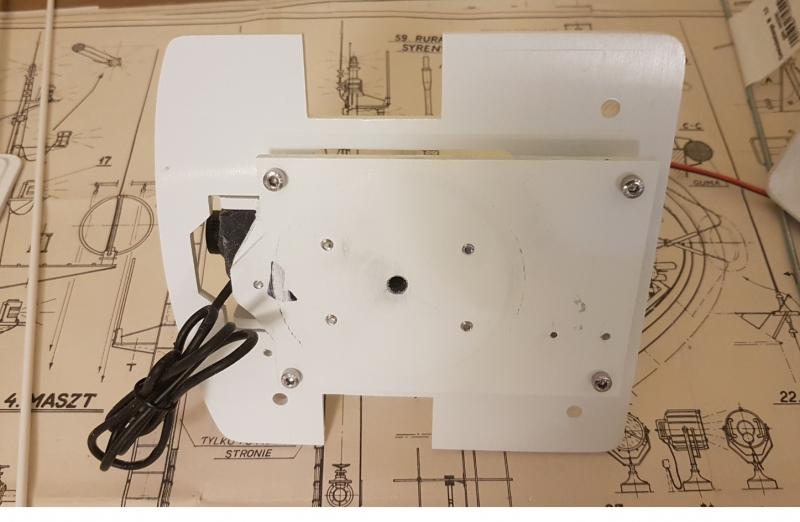

Nastąpił czas dopasowania napędów do elementów na sterówce. Niestety nie znalazło się miejsce dla serwa reflektora. Nie pozostało nic innego jak wycięć od nowa płytę do montażu, a pozostałe elementy zmodyfikować...


JADAR62

JADAR62

Opublikowano
  • Autor
Opublikowano

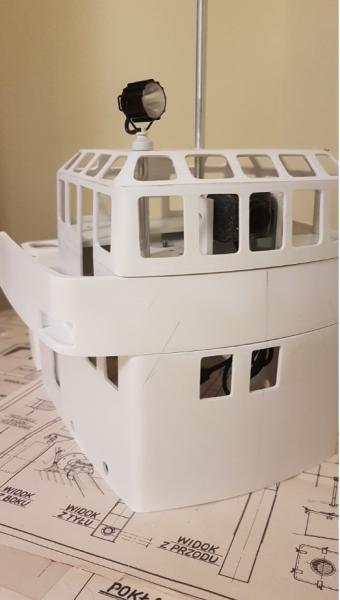

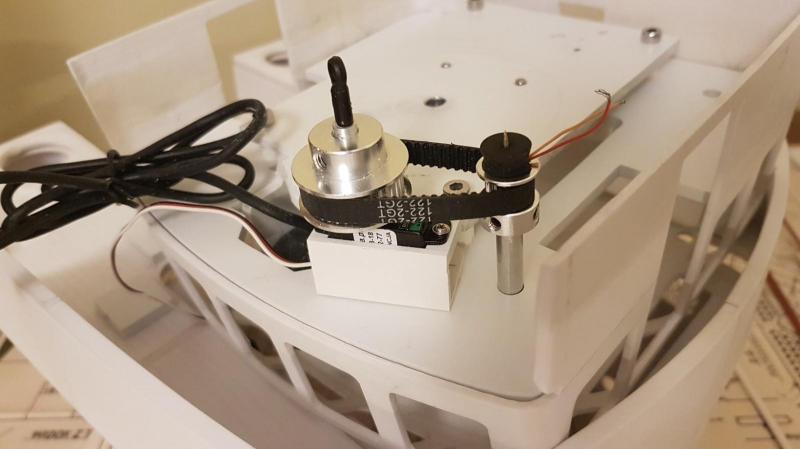

Pierwszy reflektor zamontowany wraz mechanizmem obrotu. Rozważałem zamontowanie serwa 270°, ale to co mam okazało się trochę za duże i musiałbym je zamontować piętro niżej. To miejsce jednak potrzebuję na kolejne elementy. Poza tym miałbym problem z montażem kabli. Układ dwóch kół na pasku zębatym okazał się wg mnie najlepszym rozwiązaniem....



  • Lubię to 1
JADAR62

JADAR62

Opublikowano
  • Autor
Opublikowano

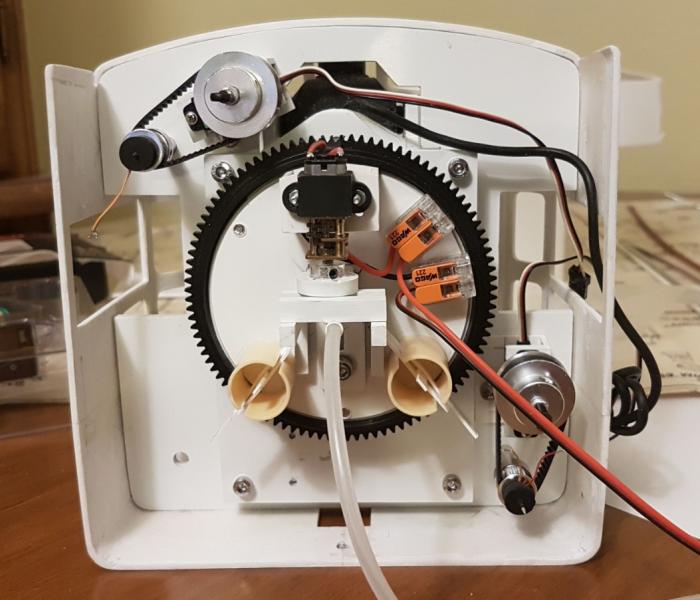

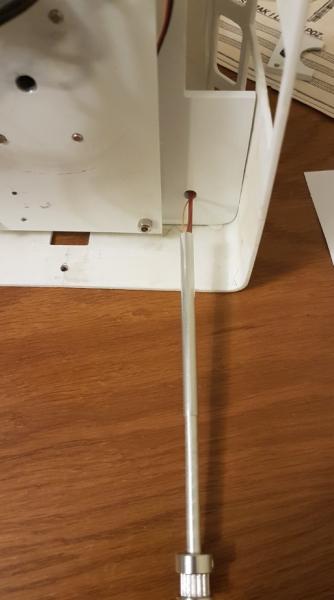

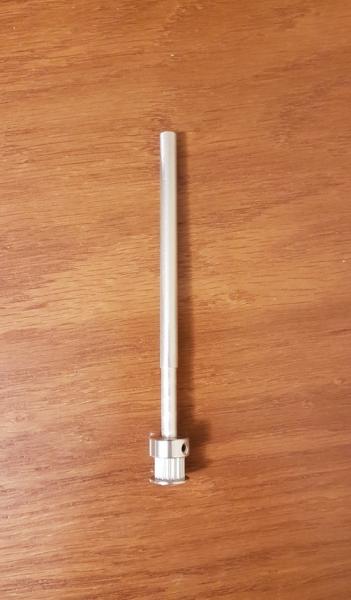

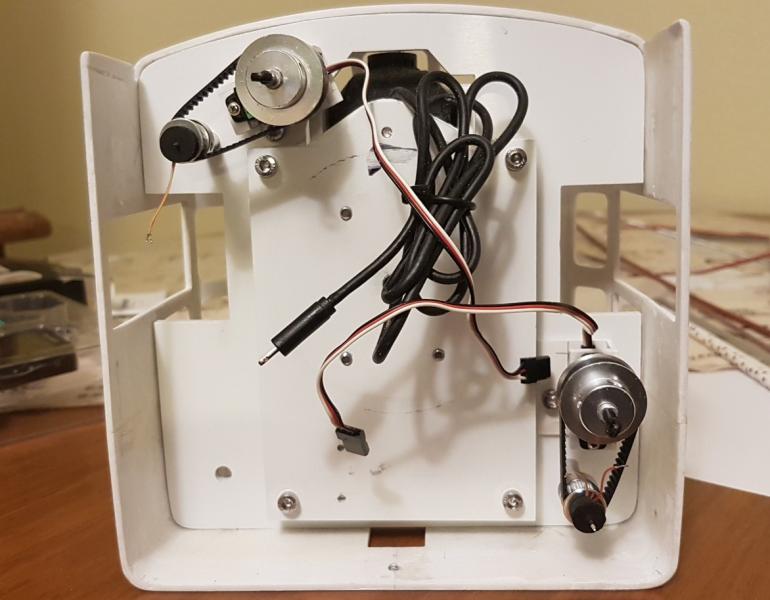

Montaż napędu drugiego reflektora....
post-20773-0-42612800-1558734350_thumb.jpgpost-20773-0-58964800-1558734361_thumb.jpgpost-20773-0-91159500-1558734366_thumb.jpg

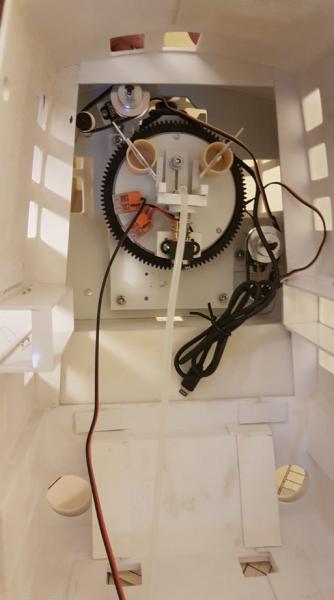

i ujęcie od wewnątrz na sterówkę...

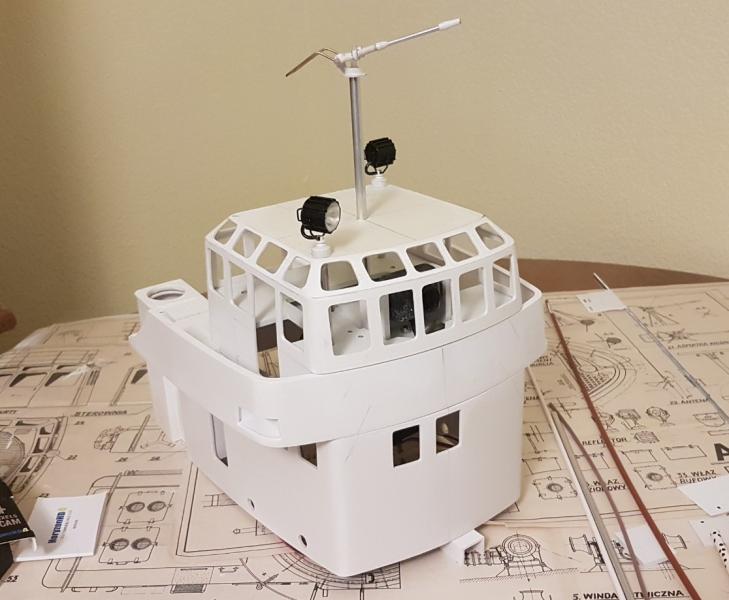

tak to wygląda po dołożeniu nadbudówki. Jeszcze napęd radaru i oświetlenie...




z zewnątrz widać zdecydowanie mniej ....




armatka nie jest jeszcze przycięta na odpowiednią długość.





  • Lubię to 1
JADAR62

JADAR62

Opublikowano
  • Autor
Opublikowano

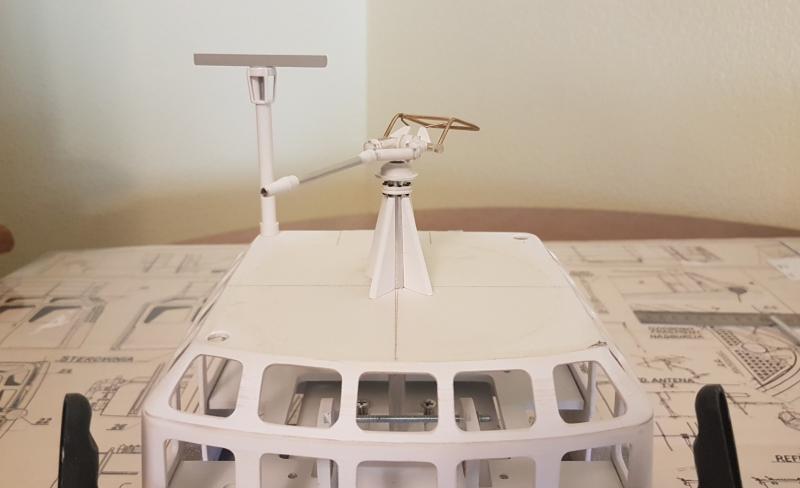

Ustaliłem wysokość armatki wodnej oraz dociąłem wsporniki wzmacniające.

Zamontowałem także radar. Zakładałem, że do napędu obrotu anteny użyję silnik prosty. Jednak lepiej będzie pasował silnik kątowy. Zamówiłem. Trzeba czekać na dostawę.

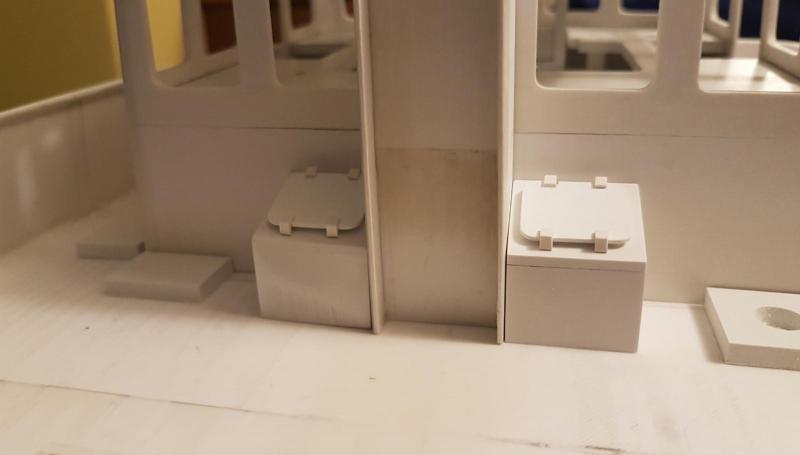

po obydwu stronach masztu dostawiłem skrzynie.....




Kolejny etap to wykonanie relingów wokół armatki wodnej.




O ile wygięcie jednego okręgu z drutu nie powinno sprawić mi problemu, o tyle wygięcie kilku o takim samym profilu to już wyzwanie.

Czy macie jakiś sprawdzony patent?

JADAR62

JADAR62

Opublikowano
  • Autor
Opublikowano

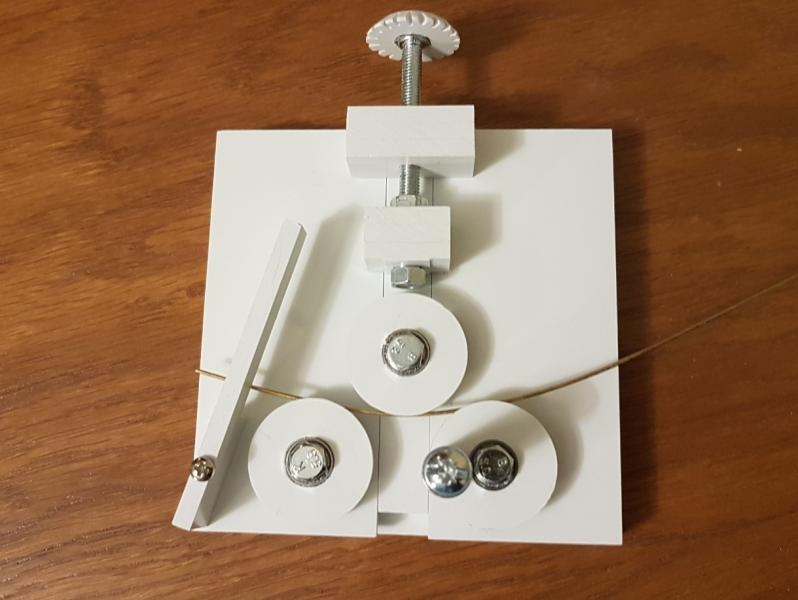

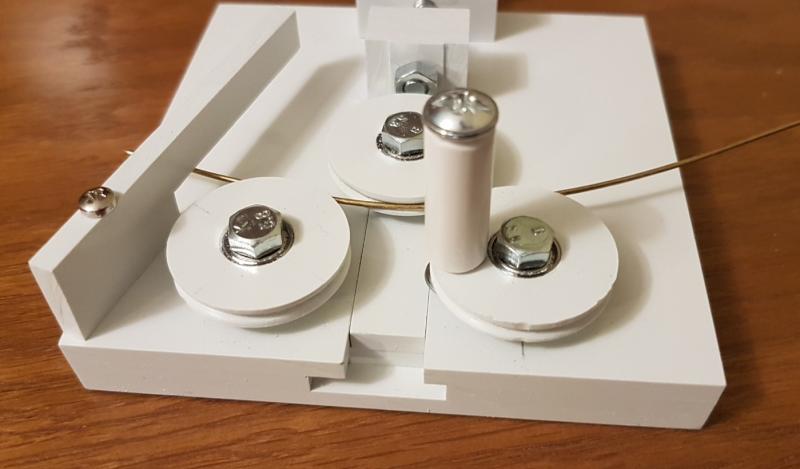

Zrobiłem giętarkę do drutu. Teraz nie powinno być problemu z gięciem relingów.

Rolki są łożyskowane, więc wszystko się lekko kręci i łatwo wygina okręgi o różnej średnicy ...


  • Lubię to 1
JADAR62

JADAR62

Opublikowano
  • Autor
Opublikowano

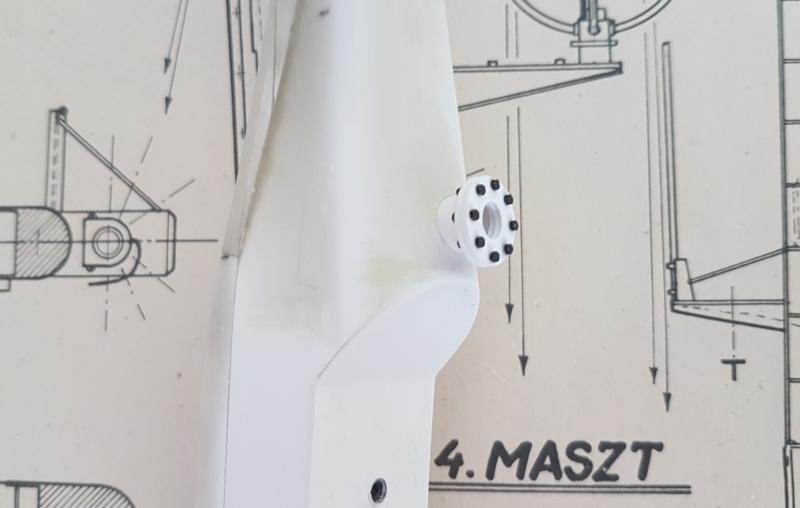

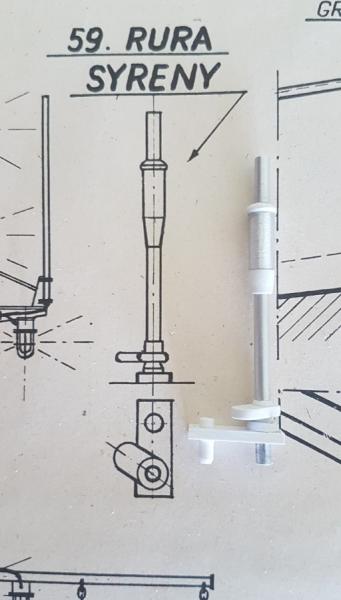

Zrobiłem rurę syreny okrętowej. Użyłem rurek aluminiowych ze względu na potrzebne średnice...

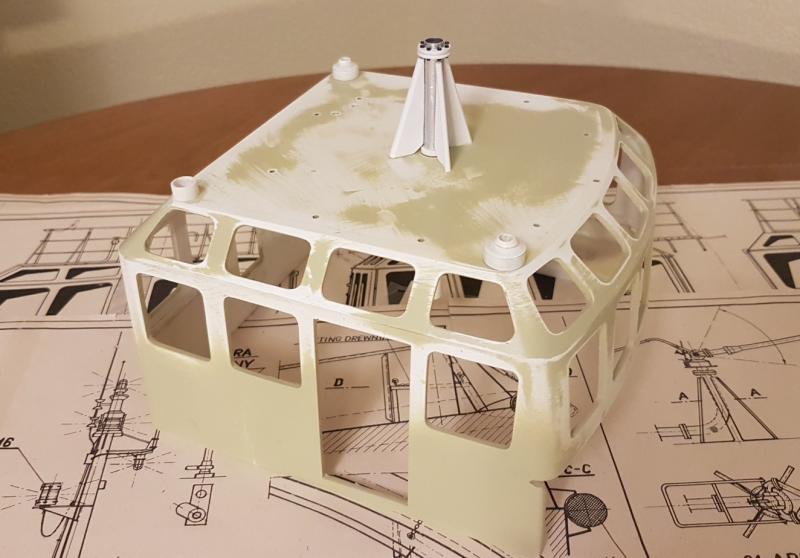

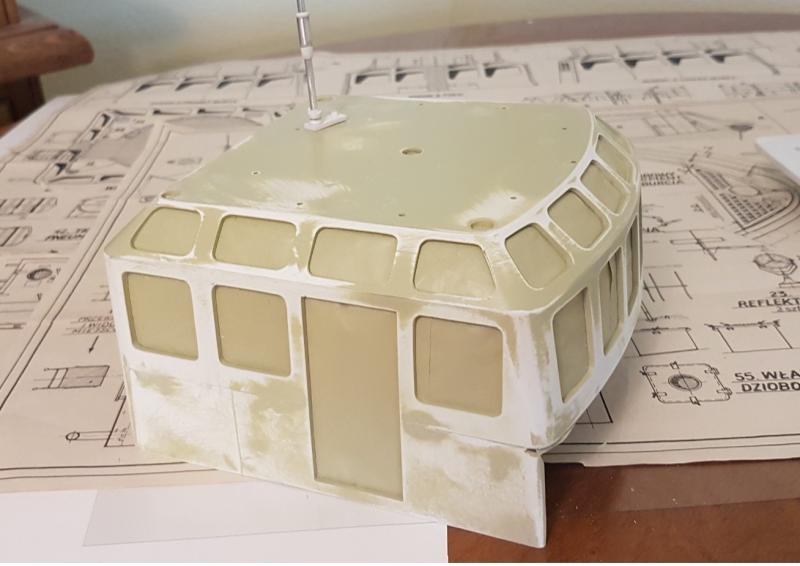

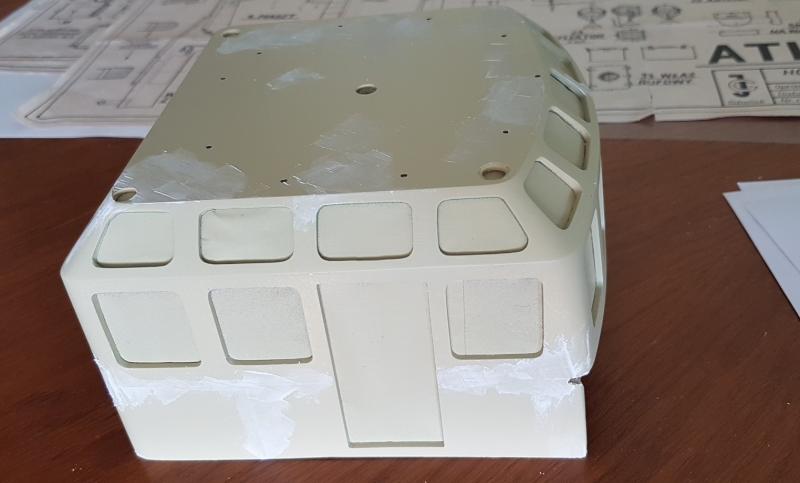

Po wyklejeniu okien od środka, sterówkę pokryłem szpachlą w spraju...




wyszpachlowałem widoczne ubytki.....




oraz wyszlifowałem....




i tak aż do osiągnięcie ładnego efektu.

  • 3 tygodnie później...
JADAR62

JADAR62

Opublikowano
  • Autor
Opublikowano

Kilka dni wolnego minęło bardzo szybko. Czas poświęciłem na prace przydomowe. Przerwa od modelu natomiast, trwała jakby całą wieczność.

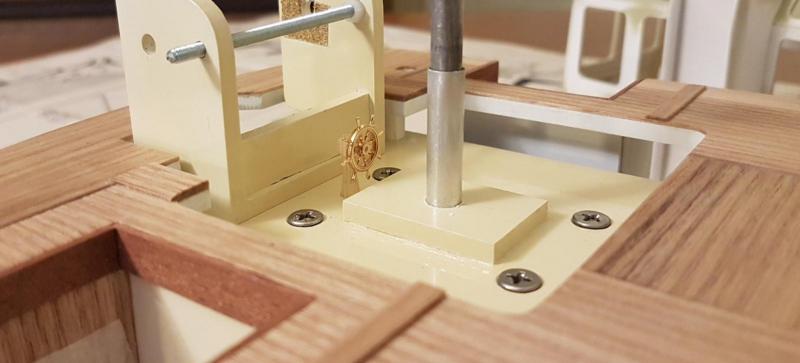

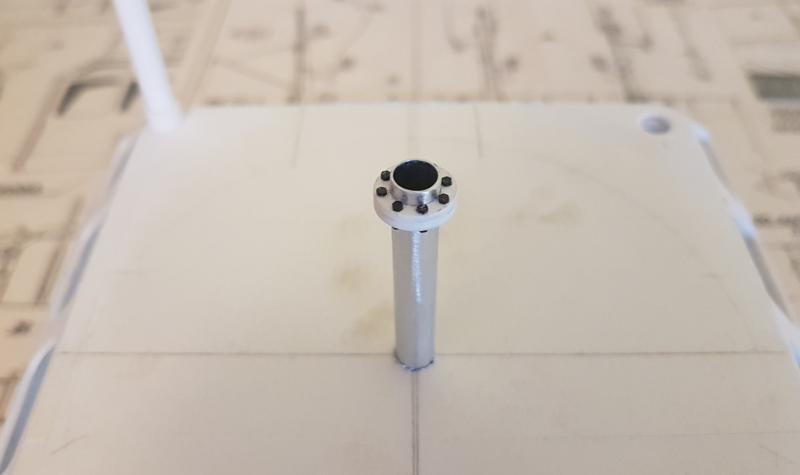

Rozpocząłem montowanie podstaw pod reflektory, armatkę i radar na sterówce. Wszystko będzie możliwe do zdemontowania.

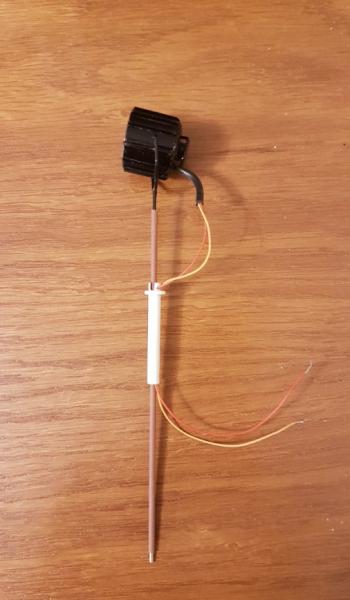

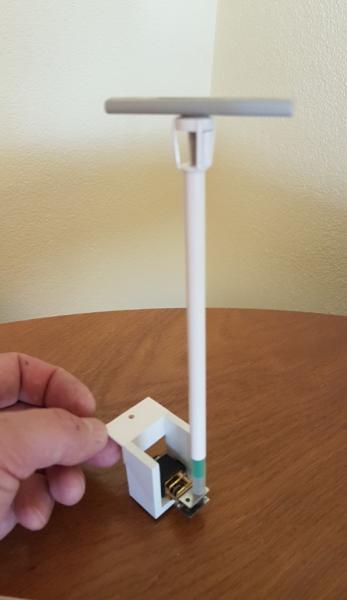

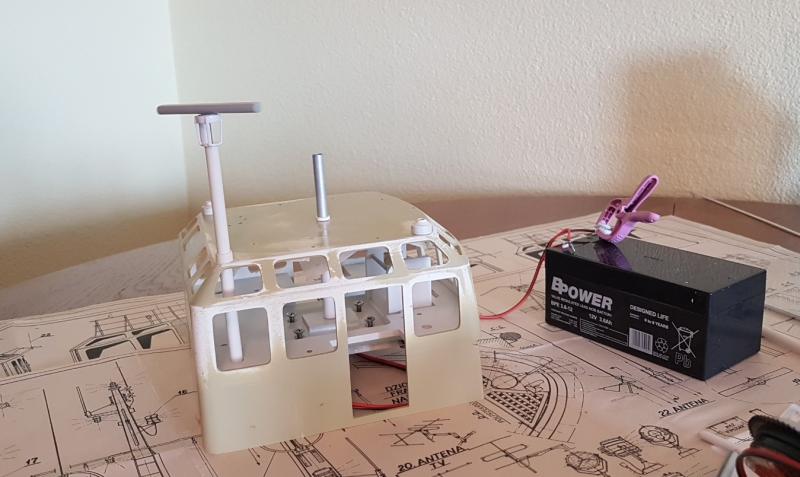

Podłączyłem napęd do anteny radaru. Silnik kątowy 42 obr/min. Sprzęgło z kawałka rurki silikonowej.



JADAR62

JADAR62

Opublikowano
  • Autor
Opublikowano

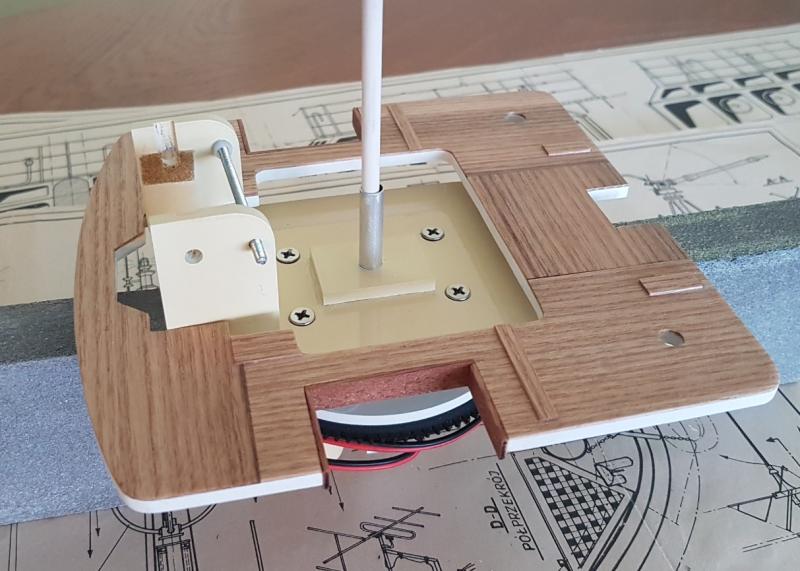

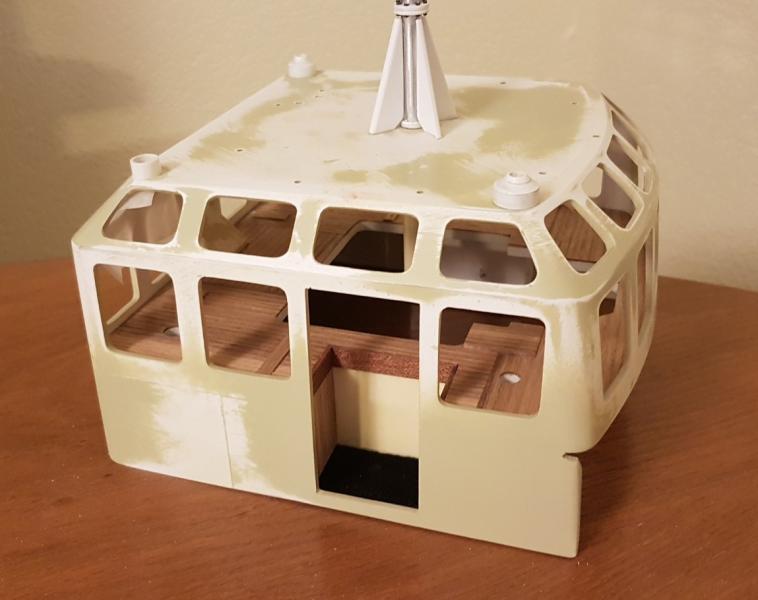

Wnętrze sterówki. Ot, aby jakoś wyglądało, bo z prawdziwym wyposażeniem nie ma to żadnego związku.

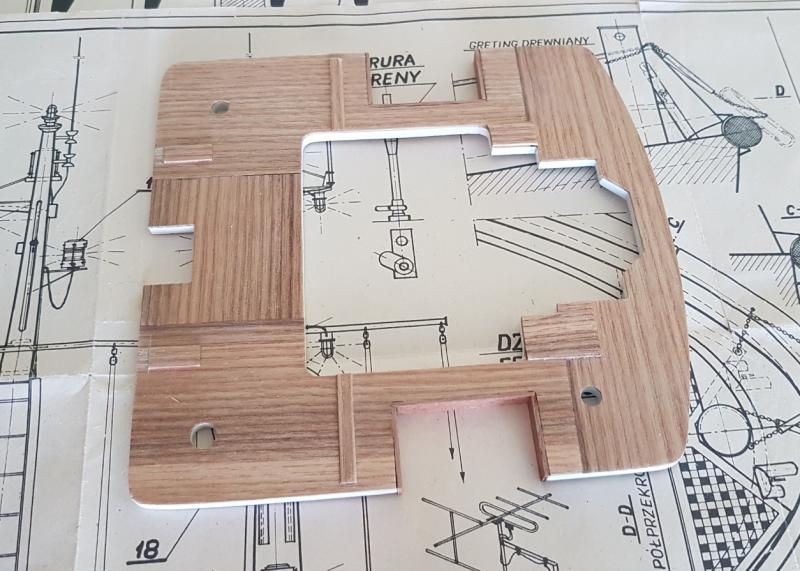

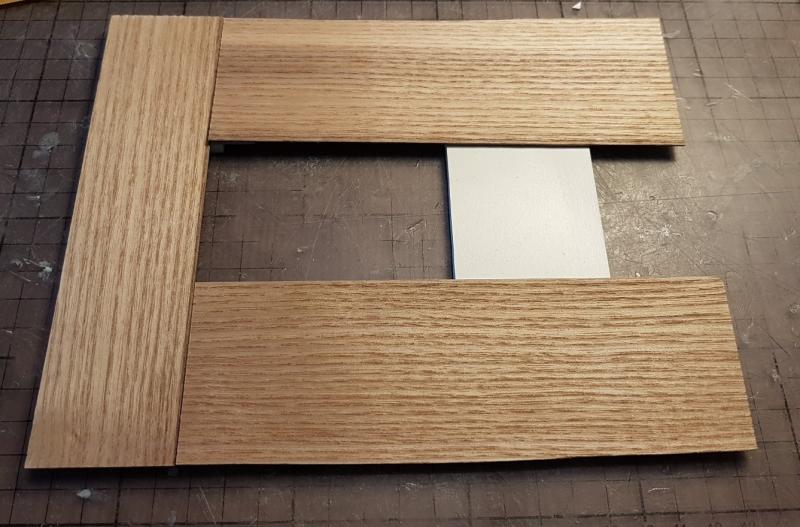

Użyłem fornir dębowy, a widoczne elementy pomalowałem kolorem kość sołoniowa.....




JADAR62

JADAR62

Opublikowano
  • Autor
Opublikowano

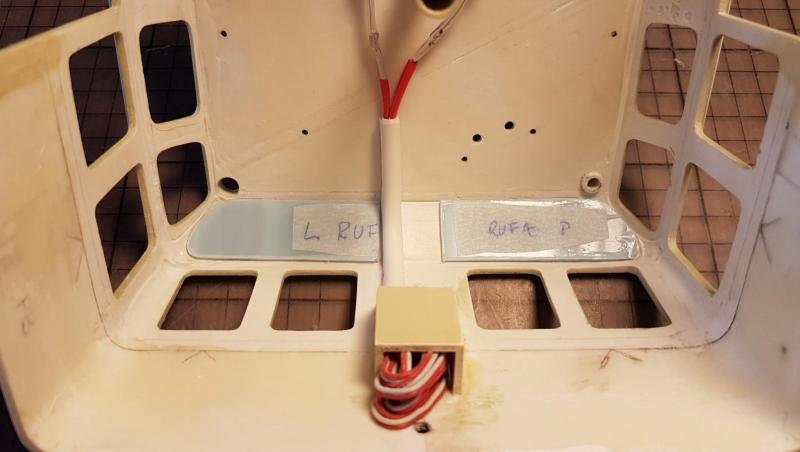

Podłączyłem oświetlenie sterówki. Idea jest taka, aby światło nie raziło, nie było za ciemne, a jednocześnie dobrze oświetlało światłem rozproszonym...

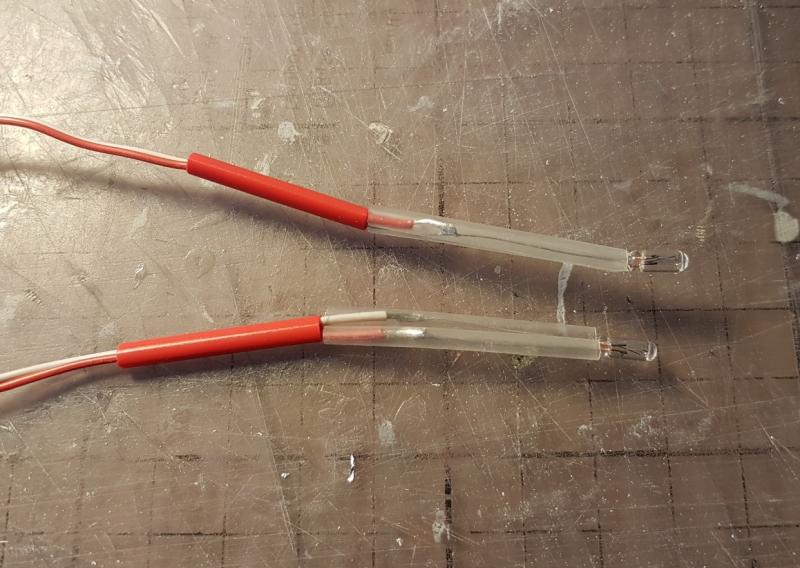

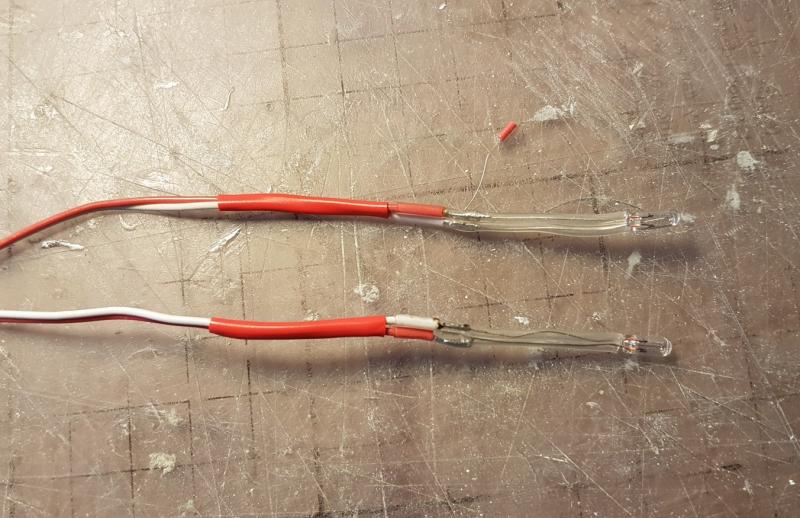

Użyłem żaróweczki 12V 0,6W 3x7 mm

i po podgrzaniu otulin termokurczliwych....

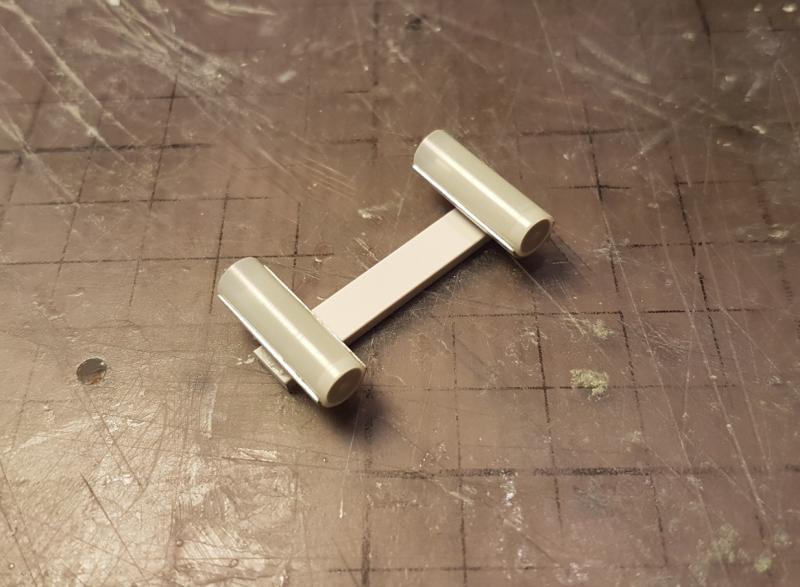

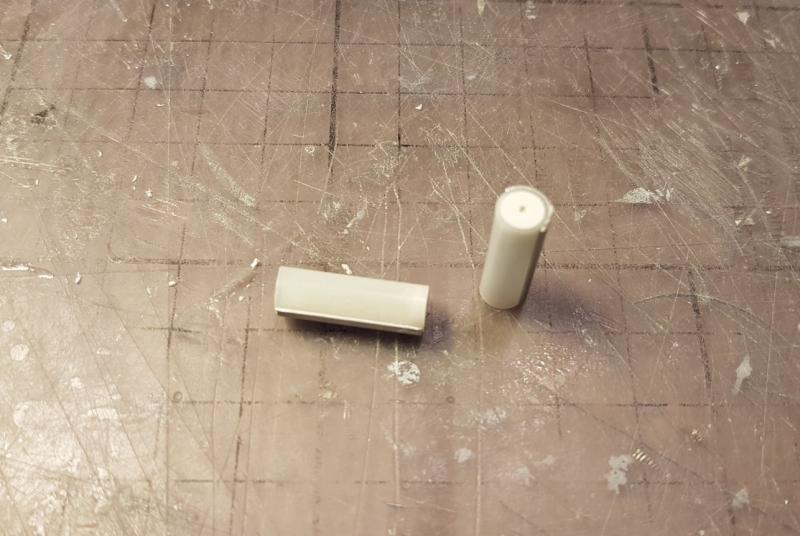

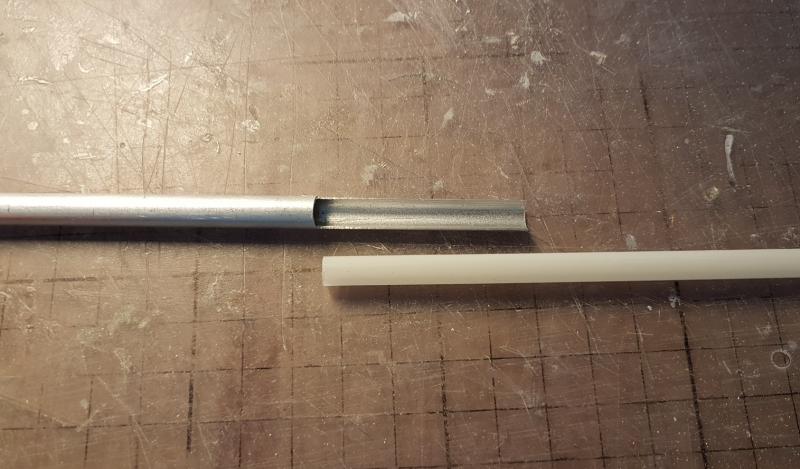

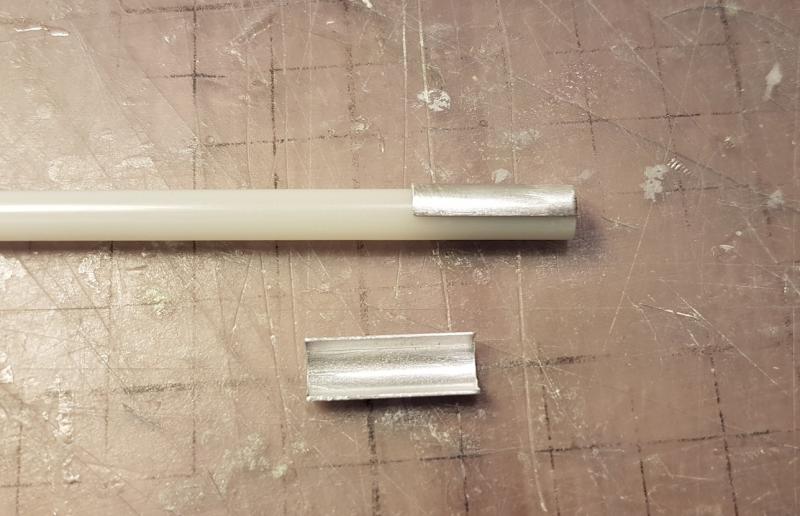

Lampy wykonałem z rurki aluminiowej jako obudowy i rurki białej, mlecznej jak klosza. Jedną stronę lamp zaślepiłem, aby światło nie wychodziło jak z latarki..

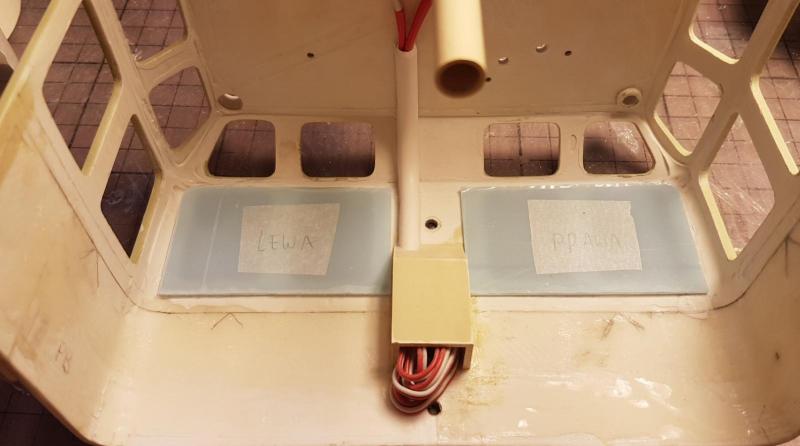

klosze połączyłem wspólną podstawą, dla łatwiejszego montażu na suficie sterówki...




i po zamontowaniu na miejscu...

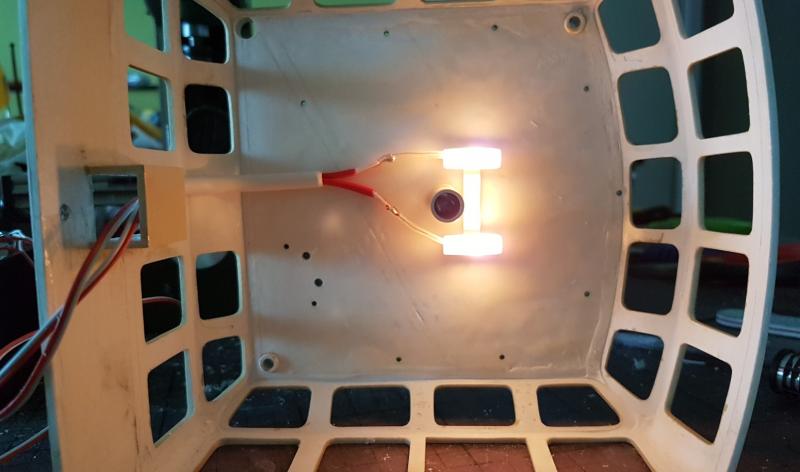

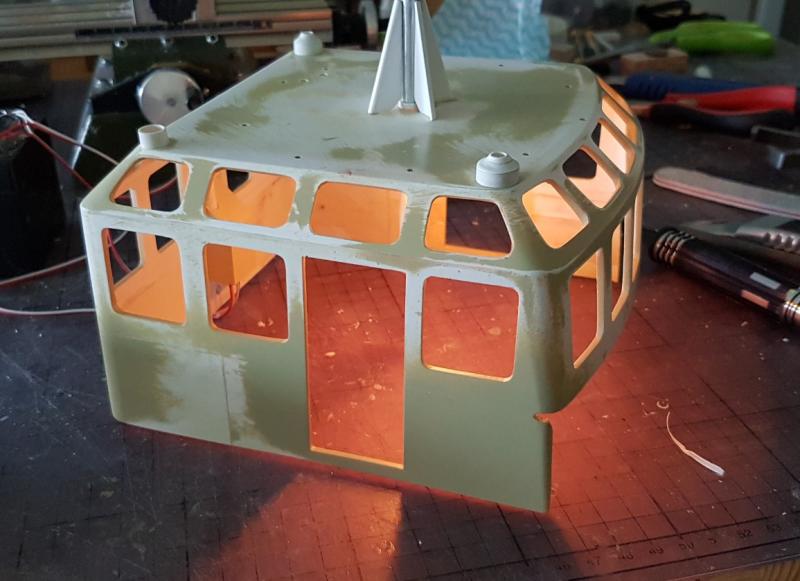

próba oświetlenia....



JADAR62

JADAR62

Opublikowano
  • Autor
Opublikowano

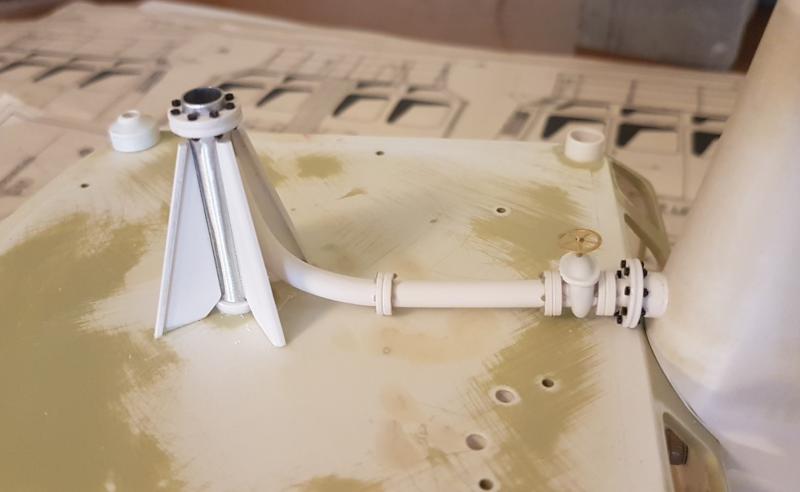

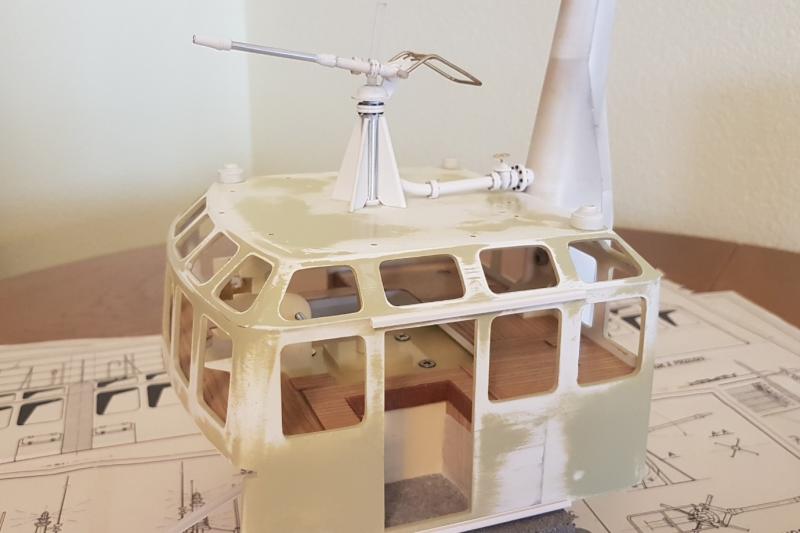

Zasuwa i rurociąg dopasowany. Jeszcze kilka elementów na sterówce i będę mógł malować ten element.

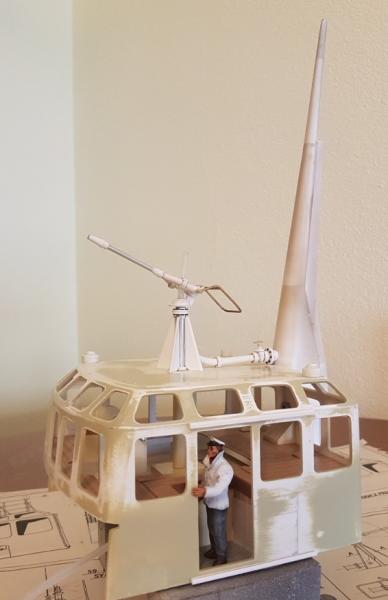

i kapitan się przymierzył. Póki nie ma drzwi, może skorzystać i się uchwycić za futrynę ;)


  • Lubię to 2
JADAR62

JADAR62

Opublikowano
  • Autor
Opublikowano

Wysokie temperatury na zewnątrz, nie wpływają korzystnie na postęp prac. Niemniej jednak staram się coś zrobić....

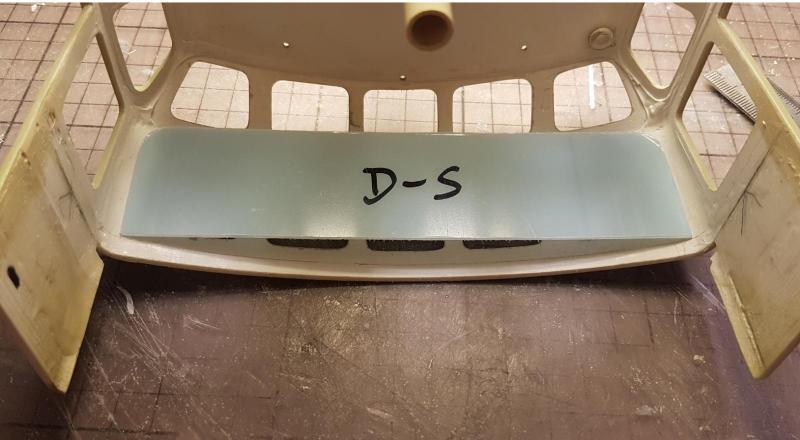

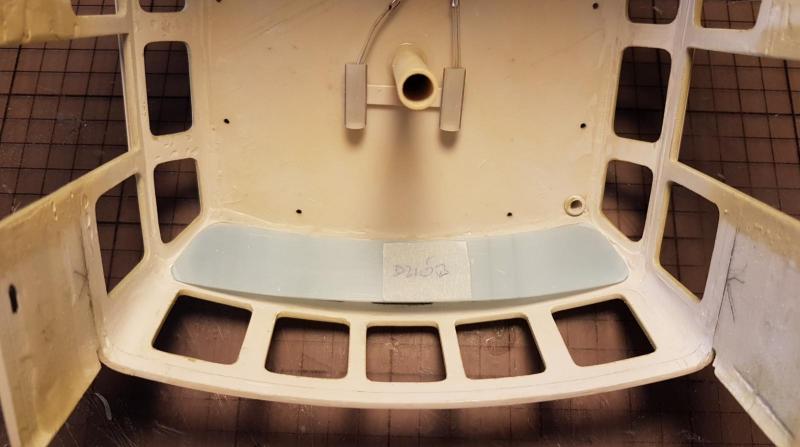

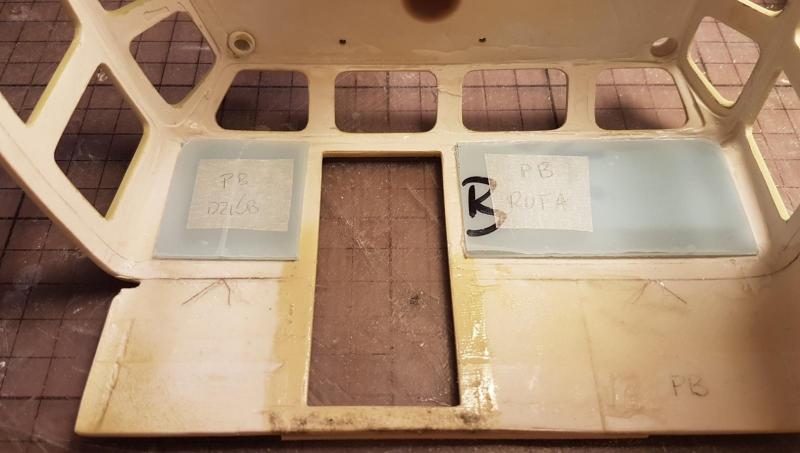

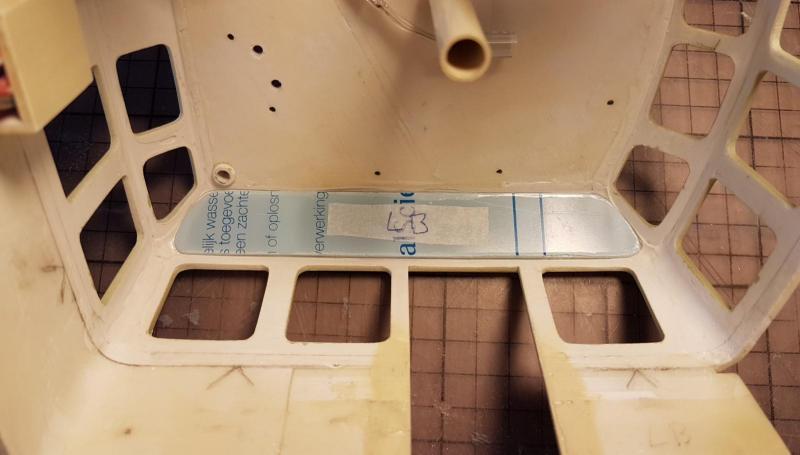

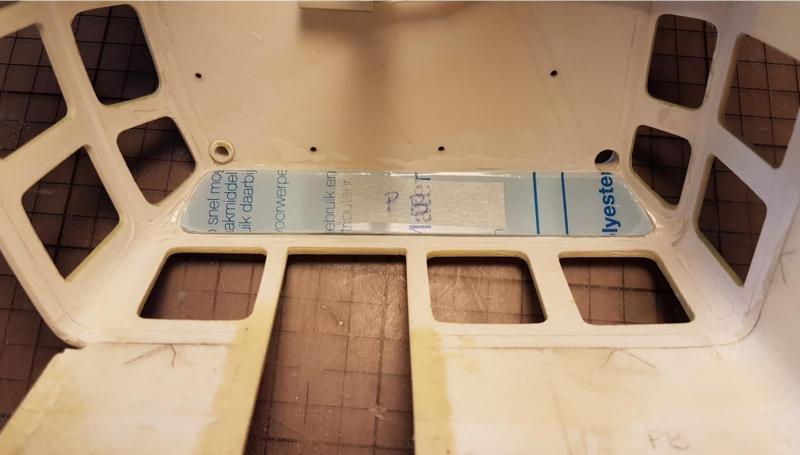

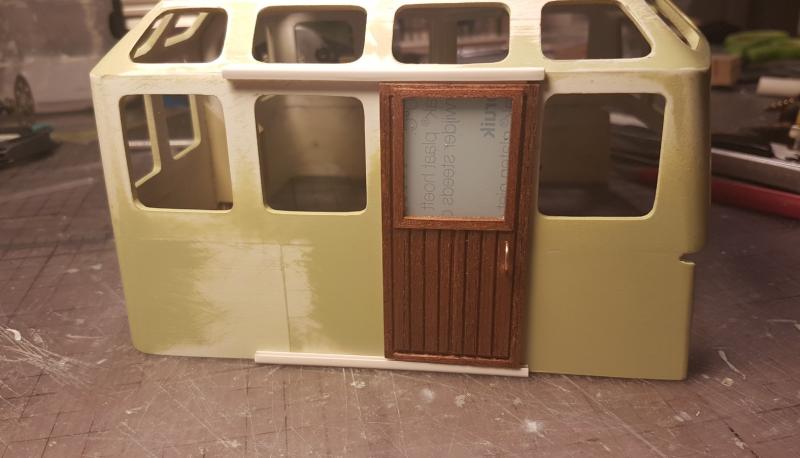

Dopasowanie okien właściwych do sterówki. Użyłem pleksi 1 mm....
