Holownik ATLAS 2 - budowa


Rekomendowane odpowiedzi

Myślałem, że kominy pójdą szybciej. A to jednak jest trochę dłubania....

W ramkach wywierciłem otwory...




Następnie zamocowałem dystanse za pomocą taśmy dwustronnej i nawierciłem otwory w kominach...




do zamocowania ramek użyłem prętów ABS 1 mm. Takie są dla mnie wygodniejsze, niż drut mosiężny.




przymierzyłem kominy jak się prezentują na nadbudówce. To taki przedsmak tego co nastąpi...




jeszcze podwyższenia wylotów rur na kominach....




oraz obwódka...










Odnośnik do komentarza
Udostępnij na innych stronach

Kominy oddzielone....





i pomalowane na kość słoniową...




I tu nie jestem pewien czy w oryginale kominy nie były żółte, jak to widać na wielu modelach. Zdjęcia z tamtych czasów pokazują jednak co innego. Chyba, że kolorystyka zdjęć przekłamuje, choć nie wygląda na to.





Użyty humbrol 22 okazał się za mało biały. Wykorzystałem kolejny zestaw krzyży i pomalowałem farbą Dupli Color 385896, która jest bielsza....




Odnośnik do komentarza
Udostępnij na innych stronach

Okładziny wokół nadburcia sterówki. Listewki mahoń 1.5x8 mm. Wykonałem z dwóch warstw klejąc na zakładkę. Następnie zeszlifowałem na grubość 2 mm...







Zamocowane wentylatory na pokładzie sterówki. Sposób taki sam jak odpowietrzeń na pokładzie głównym. Za pomocą rurki pośredniej. Wywiercone są również otwory pod słupki relingów.








  • Lubię to 1
Odnośnik do komentarza
Udostępnij na innych stronach

Wsporniki nadburcia sterówki....



Sterówka przygotowana do wklejenia wnętrza...




i wnętrze wklejone za pomocą żywicy i maty....




Nie wiem jeszcze jak, ale powinienem dać radę wkleić szyby po zamocowaniu sterówki do nadbudówki. Teraz już nie ma odwrotu.

  • Lubię to 1
Odnośnik do komentarza
Udostępnij na innych stronach

Pierwszy etap pasowania sterówki do pokładu nadbudówki....






chcę tak dopasować, aby dostawić sterówkę pomalowaną na pomalowany pokład. Zostałaby tylko do wklejenia i szpachlowania front sterówki.

Teraz już widzę, że będzie gimnastyka z wklejeniem szyb do sterówki.

  • Lubię to 2
Odnośnik do komentarza
Udostępnij na innych stronach

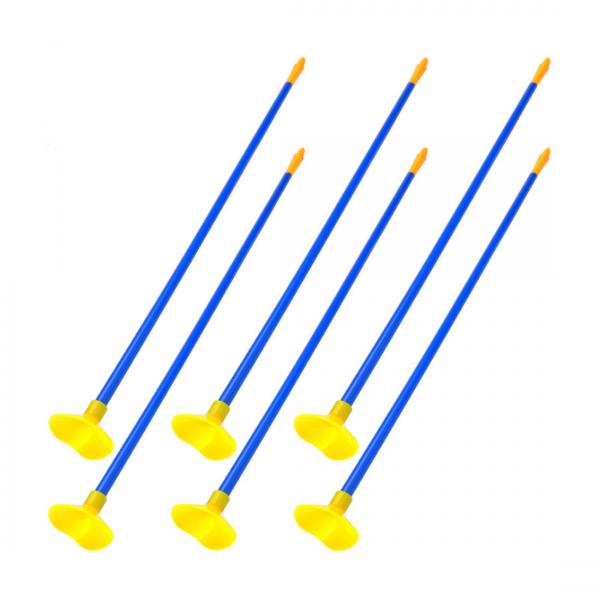

Wykorzystaj przyssawkę podciśnieniową do trzymania szybki ( np.z grotu strzały od dziecięcego łuku na przyssawki ;)) - kiedyś mi to pomogło.

Wstawiasz pincetą szybkę do środka nadbudówki po przekątnej otworu okiennego , "przysysasz się" gumką na patyku , trzymasz w jednej ręce patyk ( szyba jest już wtedy wewnątrz nadbudówki równolegle do ściany) , nakładasz poprzez otwór okienny klej delikatnie pędzelkiem na obrzeże szybki i dociągasz ją do siebie i do ściany (patyk pomaga w manewrowaniu szybą i ją pozycjonuje) - chwila i trzyma ! Potem podważasz delikatnie przyssawkę wykałaczką na brzegu i uwalniasz "przyrząd montażowy" - DZIAŁA !  :)

Można też użyć długiej i cienkiej strzykawki z przyssawką do wytwarzania podciśnienia - mocniej trzyma - lub taśmy piankowej dwustronnie przylepnej zamocowanej od czoła listewki !

Jedyny mankament to taki, że trzeba pojedynczo wklejać szyby, no chyba że da radę w pasku na kilka okienek na płaskiej ścianie !

A nadbudówka EXTRA - cały czas podglądam  !! B)


Edytowane przez kaszalu
Odnośnik do komentarza
Udostępnij na innych stronach

Odwiedziłem muzeum w Hamburgu, gdzie między innymi można zobaczyć model holownika Atlas II.

Nie jest szczególnie dobrze wyeksponowany i brak jest możliwości zrobienia dobrych zdjęć...



a to napisali o modelu inni...




Zrobiłem sesję zdjęciową w nadziei, że będę mógł z czegoś skorzystać. Czas wracać do mojego...





przy okazji obejrzałem konstrukcję haka. Nie łatwo jednak podejrzeć zasadę działania zwalniaka...


Odnośnik do komentarza
Udostępnij na innych stronach

Równolegle trwają prace przy maszcie. Ze szpachli wymieszanej z talkiem zrobiłem podporę pod maszt, aby go podeprzeć w pozycji poziomej.





będzie to pomocne przy wierceniu otworów, pod szczeble drabinki.

Kupiłem kiedyś stół krzyżowy. Postanowiłem go wykorzystać. Okazało się, o zgrozo, że skok śruby posuwu jest calowy. Ale w ofercie wymiary stołu były podane w milimetrach. O posuwie nic nie było. Ale czy można było przypuszczać? Zbyt dawno kupiłem, aby móc oddać. Trzeba się męczyć.






Szczeble będą z kształtownika kwadratowego 1.5x1.5mm. Dlatego jedną stronę wyciąłem dla właściwego ich osadzenia.




Jednak nim wkleję szczeble muszę położyć wszystkie kabelki do zasilania lamp na maszcie.









Odnośnik do komentarza
Udostępnij na innych stronach

Szukałem gotowych pasków mosiężnych do zrobienia uchwytów na koła ratunkowe. I nie znalazłem. W końcu użyłem blachy mosiężnej 0.3 mm i pociąłem paski szerokie na 3 mm...



zrobiłem model....




następnie polutowałem i pozaginałem w odpowiedni sposób....






Na modelu z muzeum dopatrzyłem się siatki w wentylatorze. Wykorzystałem siatkę od filtra wodnego. I oto jest już i u mnie....




i to co lubię najbardziej.... pasowanie ;)


Odnośnik do komentarza
Udostępnij na innych stronach

Jednak lampy mimo ekranu wewnętrznego dodatkowo rozpraszają światło w miejscu gdzie nie powinny. Powodem, jest że lampy są w całości odlane z przezroczystego plastiku. W tym celu zrobiłem ekran zewnętrzny. Użyłem blachy mosiężnej 0.3 mm...




zrolowałem blaszki na wiertle o średnicy mniejszej niż docelowa o 1 mm ...






następnie lampy pomalowałem....



Odnośnik do komentarza
Udostępnij na innych stronach




Ciąg dalszy pasowania sterówki do pokładu nadbudówki.

Nałożyłem szpachlę Bosman 1...


oraz zebrałem nadmiar


dobra szpachla, ale potrzebuje 12 godzin, aby można ją szlifować. Utwardzanie zajmuje kolejne 12 godzin.

Zobaczę jaki będzie efekt pasowania sterówki. Jak wyjdzie dobrze to będzie zamocowana na śruby, podobnie jak maszt do sterówki. Znacząco ułatwiłoby to montaż szyb.



Z kawałka PCV grubości 1 mm zrobiłem 2 rulony.




posłużą jako prowadnice do włożenia właściwych rur wytwornicy dymu...






Odnośnik do komentarza
Udostępnij na innych stronach

Prace zwolniły z racji kilku dni wolnego. A to tylko dlatego, że nie mam potrzebnych na urlopie materiałów do budowy.

W rufowej części nadbudówki maszynowej są zawory i rurociągi. Stwierdziłem, że za dużo dłubania z ich wykonaniem. Znalazłem w necie całkiem odpowiednie. Trochę pracy i nadam im właściwy wygląd. Baza jest całkiem fajna.
