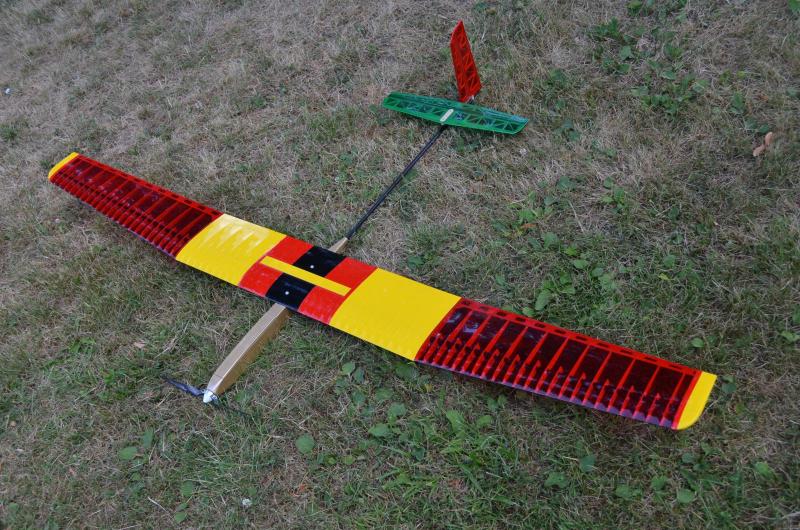

Oto mój najnowszy model motoszybowca na bazie modelu szybowca klasy F3RES.



DANE TECHNICZNE:

Rozpiętość - 2000mm

Długość - 1275mm

Ciężar (gotowy do lotu) - 670G

Powierzchnia nośna - 35,8 dm2



Obciążenie powierzchni nośnej - 18,7G/dm2

Profil AG-36



WYPOSAŻENIE;

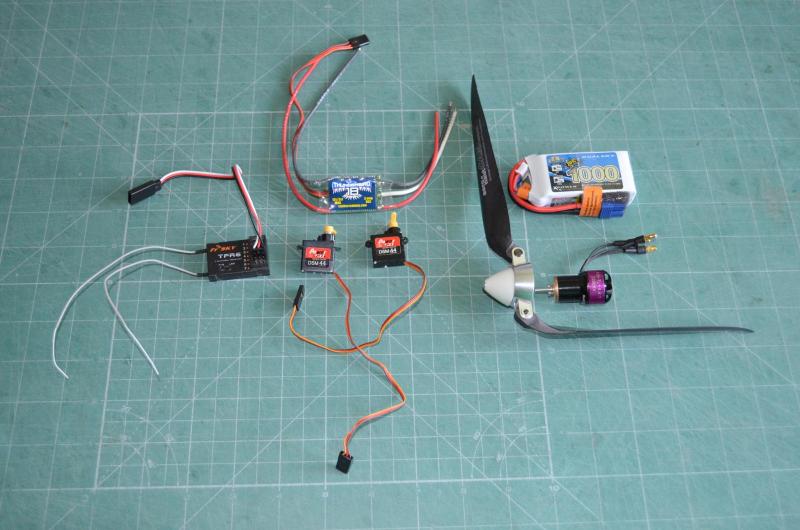

Napęd - silnik Hacker A10-7L+Gear 4,4:1

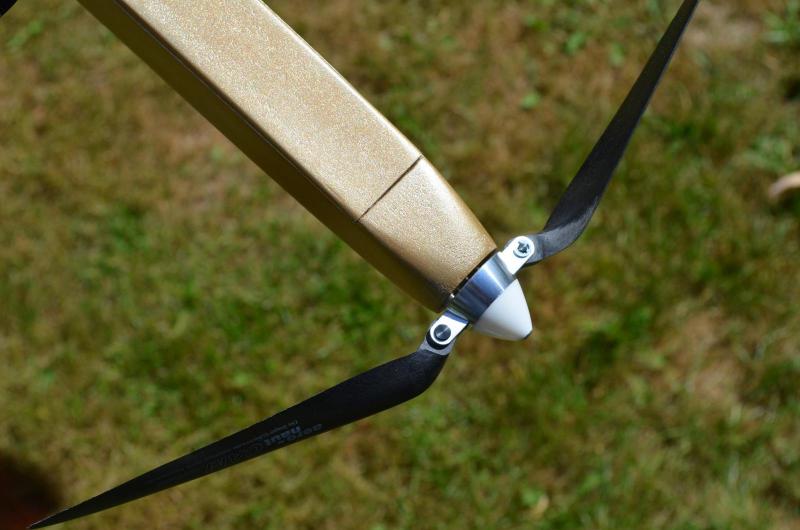

Śmigło -  CAM Carbon AeroNaut 13x8 cali

Akumulator - Dualsky11,1V/ 1000mAh

Regulator - Castle Creation Thunderbird 18

Serwo (Elevator, Rudder) - Power HD DSM44

Serwo Spoiler - Futaba S3108

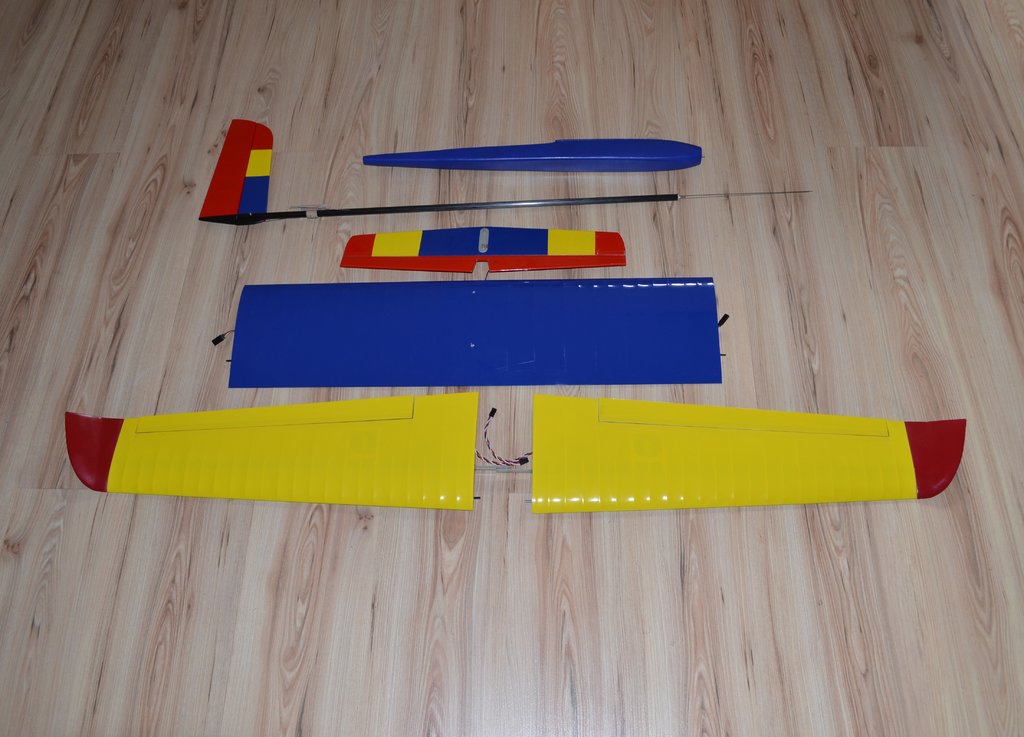

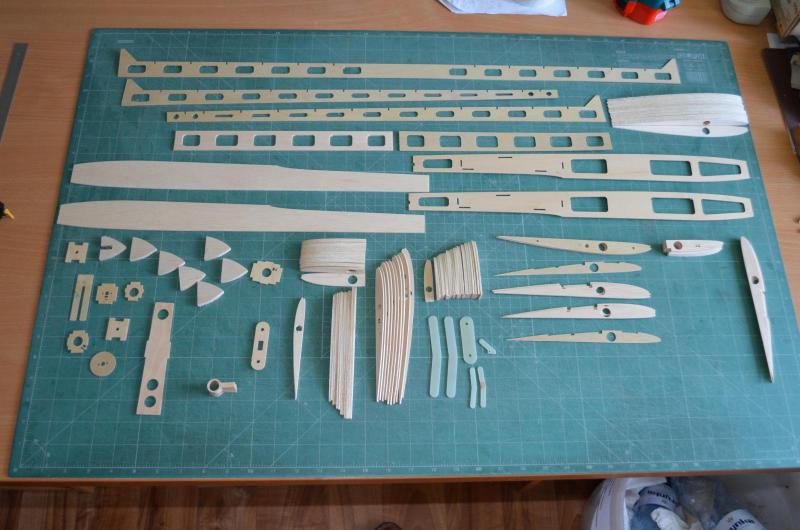

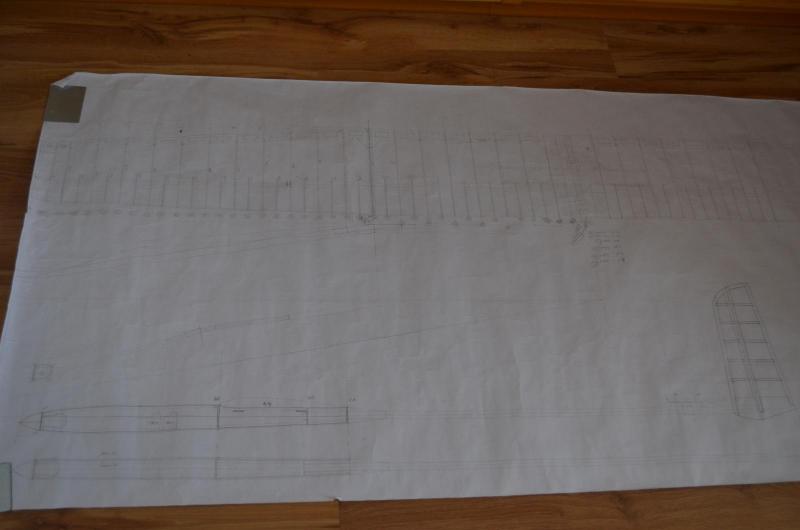

Po narysowaniu planów, wycięciu elementów powstał (w tempie raz-dwa-trzy) model...Co przedstawiają fotografie.

Model lata bardzo dobrze, szczególnie przyzwoicie sprawuje się napęd ( o ile będzie kamerzysta to powstanie film). Latanie w termice tak lekkim modelem  to prawdziwa przyjemność i niezła zabawa. Obecnie powstaje wersja motoszybowca z podwójnym wzniosem. Model ma kilka ciekawych rozwiązań konstrukcyjnych jak: łączniki płata, mocowanie statecznika poziomego i instalacja bowdenów w rurce węglowej.







  • Lubię to 1
Odnośnik do komentarza
Udostępnij na innych stronach

Oto mój najnowszy model motoszybowca na bazie modelu szybowca klasy F3RES.

...

Model ma kilka ciekawych rozwiązań konstrukcyjnych jak: łączniki płata, mocowanie statecznika poziomego i instalacja bowdenów w rurce węglowej.

No to pokaż Waść koniecznie.

Odnośnik do komentarza
Udostępnij na innych stronach

  • 3 tygodnie później...

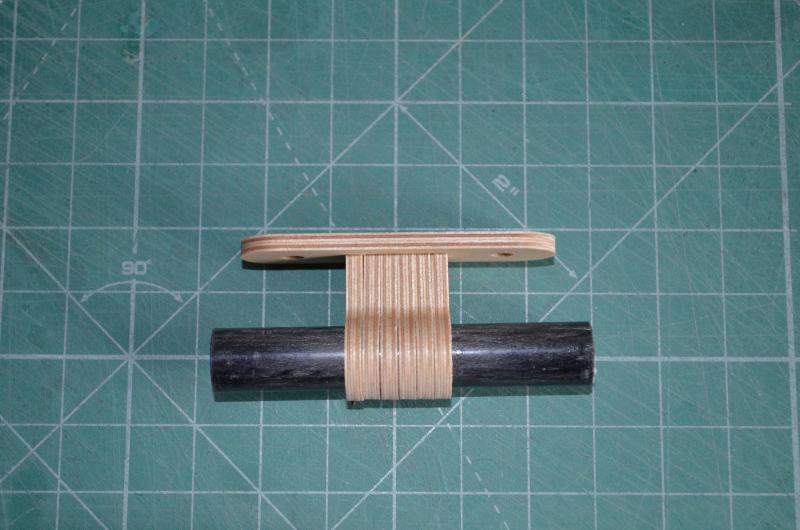

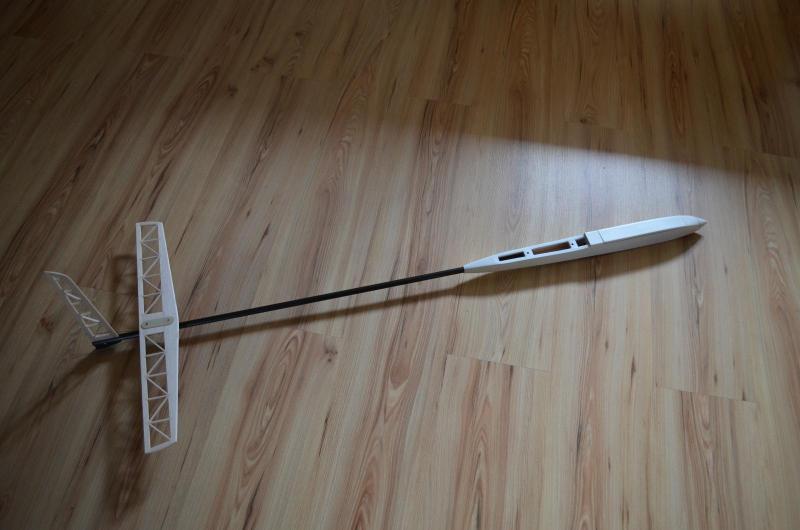

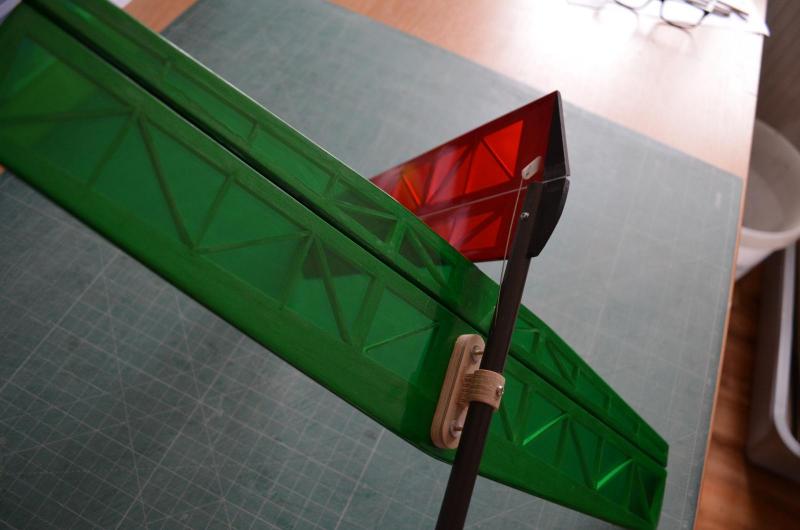

Statecznik poziomy jest mocowany poprzez zastosowanie klejonej "półki" przypominającej sygnet...Kilka warstw "oczek" wyciętych frezem sklejonych razem na żywicę oraz wklejonych do półki z otworami mocującymi statecznik. Po naciągnięciu na rurę sygnet wraz ze statecznikiem jest przykręcony od spodu rury wkrętem.

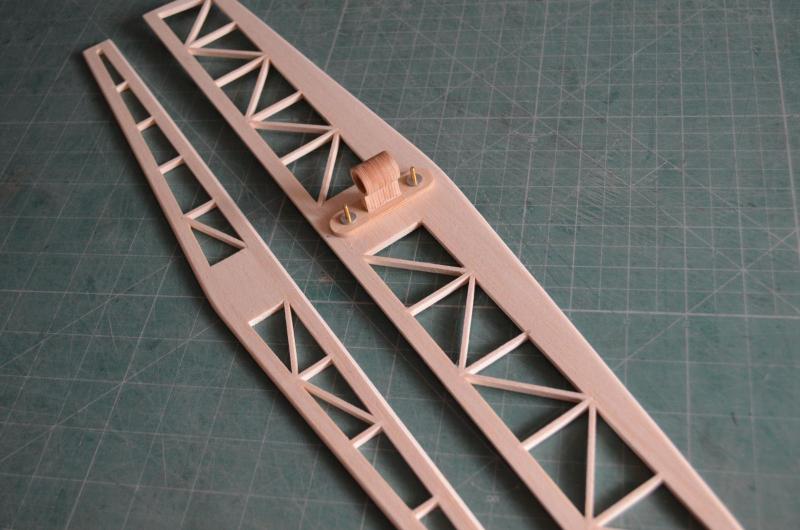

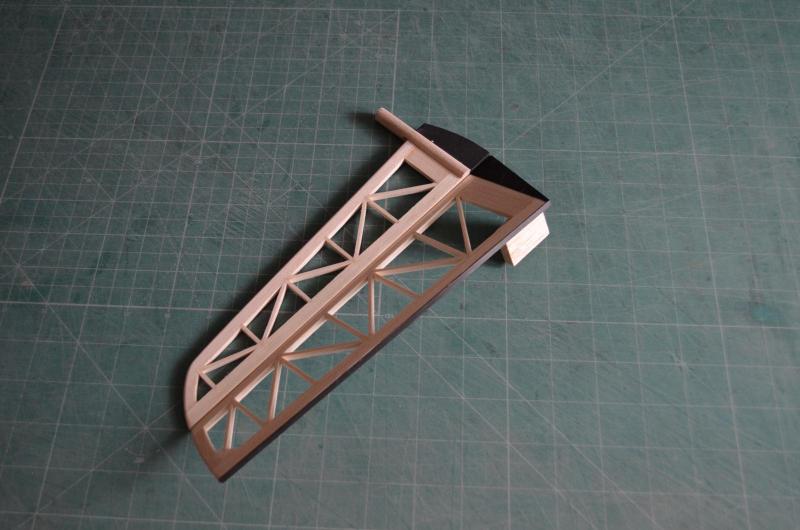

Statecznik pionowy jest wklejony w balsowy kołek po czym wsunięty do rury i zabezpieczony wkrętem. Takie rozwiązania zapewniają szybki montaż i demontaż bez potrzeby klejenia.

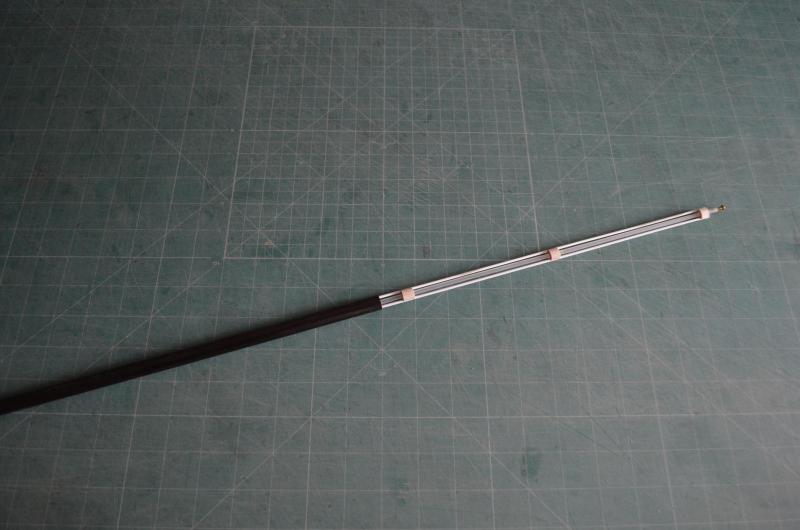

Prowadnice bowdenów to sposób umożliwiający sztywny i bez oporów montaż popychaczy sterów w rurze węglowej z możliwością demontażu. Ten element wykonany jest z kawałków balsowych kołków, do których przyklejone są: w środku pancerz zewnętrzny bowdena a symetrycznie, na obwodzie otuliny drutów-popychaczy. Umożliwia to wsunięcie całości do rury i montaż popychaczy bez oporów oraz potrzeby klejenia do rury węglowej( za wyjątkiem kropli CA u nasady rury)

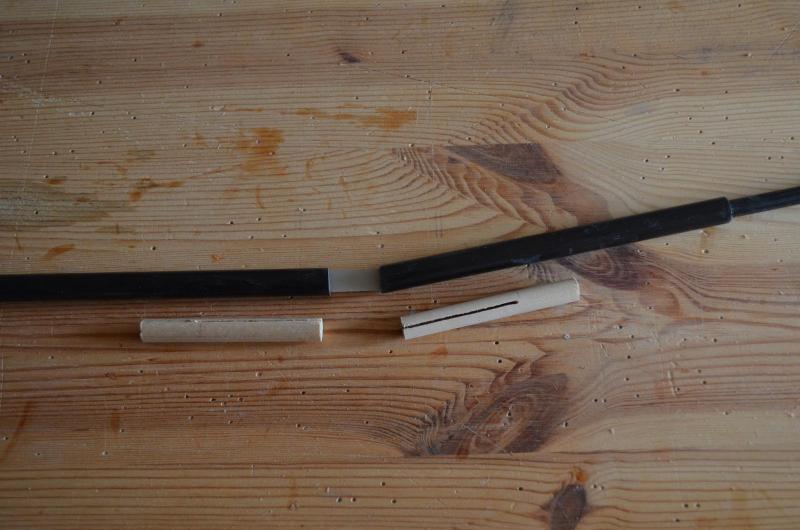

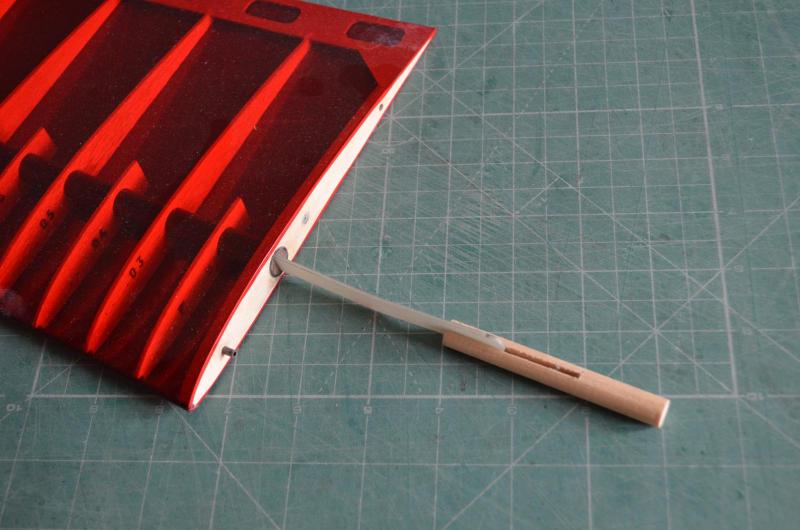

Łączniki płatów wykonane są z laminatu zaś szuflady to kołki lipowe z wyfrezowanym rowkiem, które są  wklejone do rury dźwigara. Szczegóły widoczne są na fotografiach.








Odnośnik do komentarza
Udostępnij na innych stronach

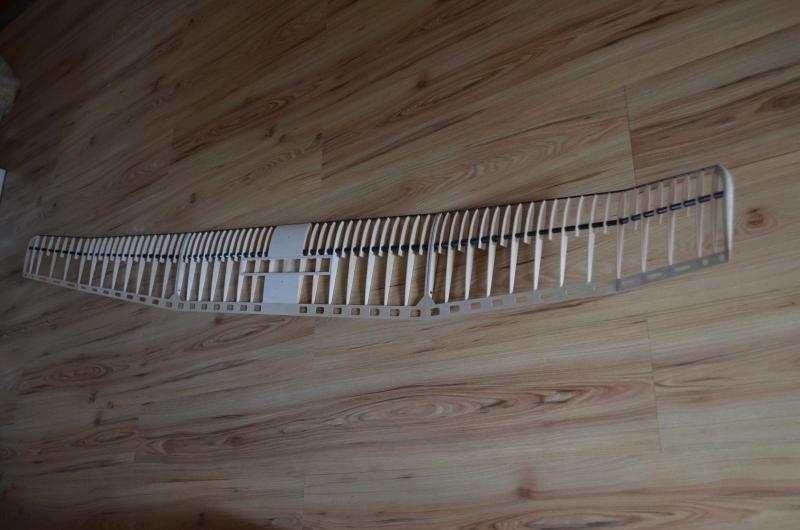

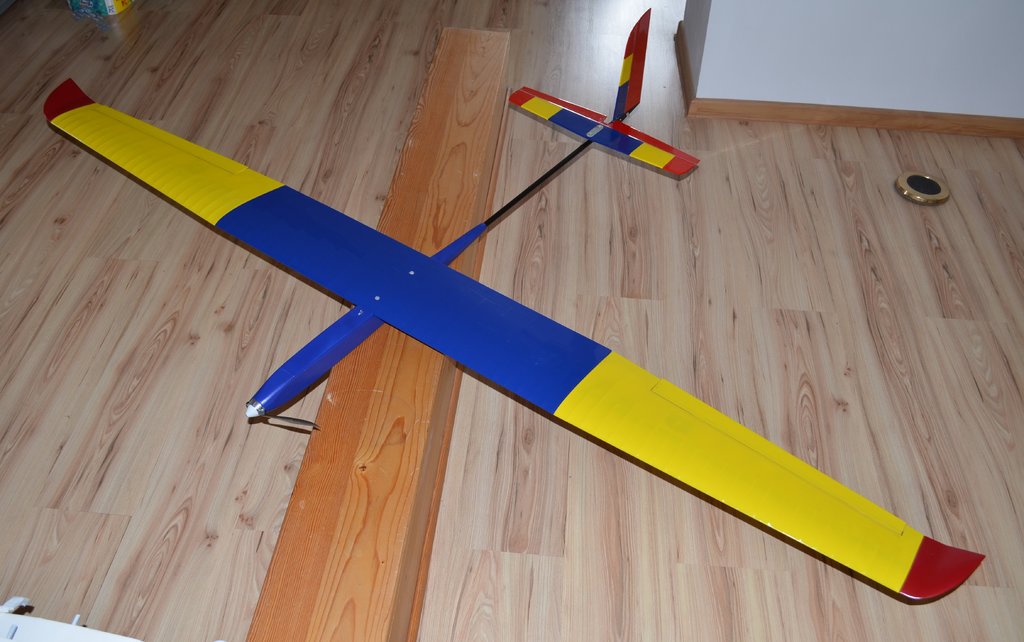

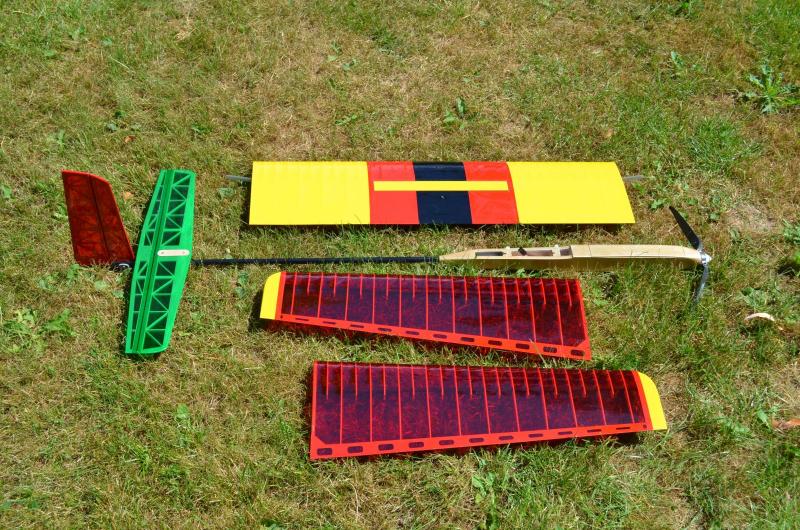

Powstaje druga wersja motoszybowca z podwójnym wzniosem płatów. Model jest przed pokryciem folią. "Rurkowy" kadłub ma tę zaletę, że długość rurki posłuży do dokładnego ustalenia środka ciężkości. Pojawiła się też możliwość wersji szybowcowej poprzez zainstalowanie "dzioba"...
