Monsun B 209

[marcinlota1977]

Witam ,czy moze mi ktos doradzic gdzie można kupić lub może ktoś ma i odsprzeda mocowanie od przedniej goleni samolotu Monsun firmy BH o rozpiętości  2200. Moje na trawiastym lotnisku już przy pierwszym starcie pękło .

[Andrzej Klos]

Jak nie znajdziesz to mozesz wydrukowac; czesto wydrukowane czesci sa mocniejsze od Chinskiego plastyku  .

[marcinlota1977]

nie mam za bardzo gdzie ...

[Andrzej Klos]

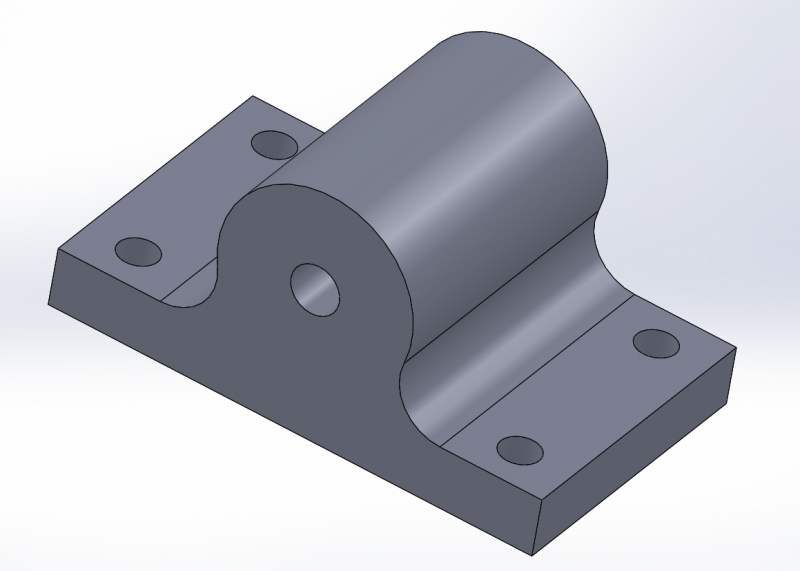

Pozwoj, ze zgadne, peklo tam gdzie pokazane??











A pewnie raczej gdzie krotsza strzalka.

[marcinlota1977]

tak to jest pekniety element ,pekło tam gdzie strzałka i na tym drugim mocowanie tez...oba odpadły jak sie powiekszy to widac bo to tylko leży na sobie.

[wlodeklis]

Może należało by ten element dorobić z aluminium.

[marcinlota1977]

pomysł jakis jest tylko gdzie to zrobic w okolicy..hmm

[Andrzej Klos]

Marcin,

Tak dopiero teraz zauwazylem pekniecia.

Czy musi byc ten otwor w srodku, jesli nie to bedzie to duzo mocniejsze bez.  Sruby tez mozna by rozstawic troche szerzej i zrobic wieksze promienia przejscia, ale to juz nie takie konieczne, chyba..

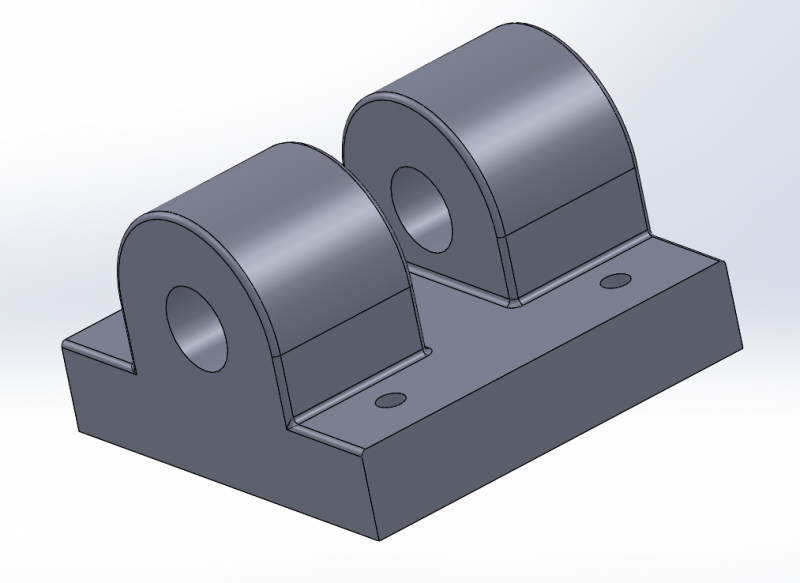

Zrobilem taki oto 3D model; zajelo to 10min.





Jesli podasz wymiary zrobie dokladny model i zamieszcze na stronie.  Byc moze ktorys z kolegow kto ma drukarke 3D zrobi Ci wydruk,  Koszt to doslownie grosze.  Otwory do druku powinny byc troche mniejsze (~0.5mm?) a potem tylko trzeba je rozwiercic.



A

[marcinlota1977]

tak ta przerwa musi być bo wchodzi tam motylek z linkami,ale może być minimalnie dłuższe i szersze no i grubsza podstawa i te dwa motylki tez grubsze  co wchodzi w nie ośka...pomysł super podam wymiary i zobaczymy...

[marcinlota1977]

podaje wymiary podstawa w srodku moze byc cała ale przerwa miedzy obejmami 9 mm musi byc na motylek z linkami. Te zaokrąglone krawędzie na Twoim obrazku nie za bardzo bo podkładki nie wejdą za bardzo.

[Andrzej Klos]

Nastepne 10min..

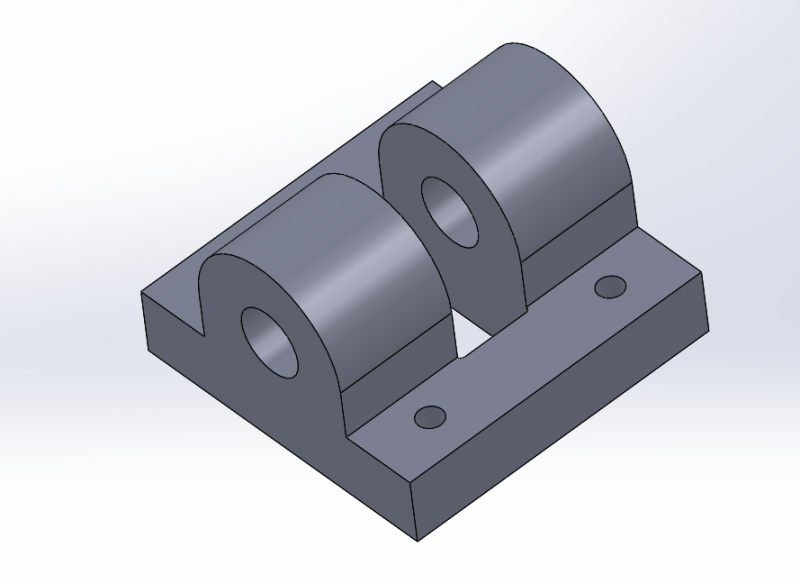

Tutaj jest czesc zrobiona wg Twojego szkicu; jestes pewien, ze podstawa ma 8mm grubosci?











podaje wymiary podstawa w srodku moze byc cała ale przerwa miedzy obejmami 9 mm musi byc na motylek z linkami. Te zaokrąglone krawędzie na Twoim obrazku nie za bardzo bo podkładki nie wejdą a bardzo.

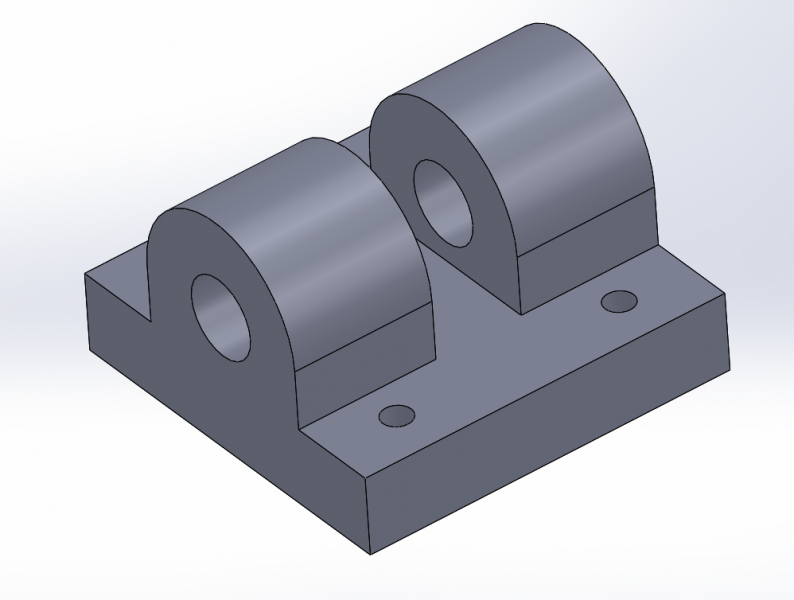

Jesli dobrze zrozumialem to cos takiego bedzie OK?









Te zaokraglone krawedzie sa bardzo wazne; czy da sie sruby rozstawic troche szerzej.  Najlepiej zrob zdjecie tej okolicy wraz z  zamocowanymi czesciami.  Bedze latwiej..

[marcinlota1977]

Tak dokładnie ....podstawa ma 6 mm ja zrobiłem grubszą, zgadza sie że zaokrąglenia sa lepsze ale wtedy roztaw śrub bedzie inny a mam tam od środka wklejone gwiazdki z gwintem i zero dojścia od środka modelu więc lepiej aby zostało tak jak jest...jak przy tych rozstawach  otworów zrobimy zaokrąglenie to musimy zrobić cieńsze na 5 mm ścianki (co obejmuję pręt  podwozia ) a to tez osłabi mocowanie podczas wstrząsów,ja je zmieniłem na 6mm ,lekki łuk można zrobić ale dosłownie malutki promień....

[Osa]

Albo promień maksymalnie duży i tylko zrobić wpusty na łeb śruby. Przy drukowaniu czyde to bułka z masłem.



Z PLA czarnego może być? Bo mam taki i mogę Ci to wydrukować.



Wysłane z mojego Redmi Note 4 przy użyciu Tapatalka

[marcinlota1977]

a co to jest to PLA ?

[Osa]

Pla to taki rodzaj plastiku. Defiinivja i opis w necie. Niestety nie lubi być podgrzewany po wydruku. Podobno nawet spory upał potrafi go zmiękczyć. Jednak jest bardzo twardy. Jeśli chcesz to zrobię próbny wydruk i sobie sam zdecydujesz czy użyjesz. Podaj adres na PW wieczorem wydrukuję i jutro puszczę.



Wysłane z mojego Redmi Note 4 przy użyciu Tapatalka

[marcinlota1977]

dziekuje za propozycje ale z tego co cztałem to PLA nie za bardzo sie nadaje do tego bo juz przy 65 stopniac robi sie elastyczny i jest dość kruchy niż ASB wiec chyba nie ma sensu. Przed tym  mocowaniem w modelu jest cylinder os maxa gt 33 ,co myślisz...? Może  ktoś  ma możlowośc  z ABSu

[Andrzej Klos]

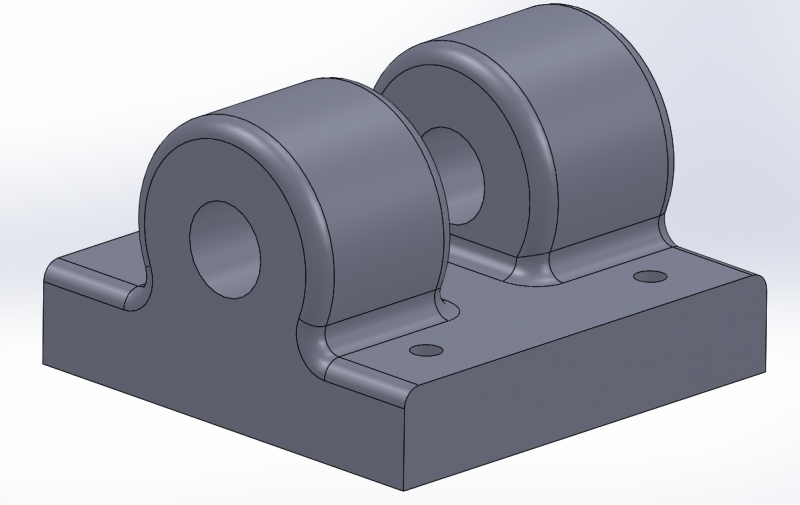

Tu sa dwa modele; ten drugi moze byc troche lepszy ale trudno powiedziec bo promienie powinny byc duzo wieksze skoro peklo juz przy pierwszym starcie z trawy.  Trzeba by zrobic analize Metoda Elementow Skonczonych...



Otwory zmniejszone o 0.5mm.

Promienie gdzie popekalo powinienes wyszlifowac po drukowaniu.













Musialem zmeinic nazwe .STL na .TXT bo nie chcial sie zaladowac:





Gear Bracket 2.TXT





Gear Bracket 3.TXT





Napisz jak wyjdzie.

Powodzenia.

[marcinlota1977]

hmm nie moge otworzyć...

[Andrzej Klos]

hmm nie moge otworzyć...





Czy zmieniles nazwe (extension) z .txt na .stl.  U mnie wszystko dziala, nawet Windows 10 sam otwiera swoim programem. Paint 3D i jakis tam jeszcze..

[marcinlota1977]

nie rozumiem ,nic nie zmieniałem nie wiem nawet o co chodzi...tez mam win 10
