TIGER MOTH relacja z budowy.

[Kamil6593]

Władek, maskę silnika zrobiłeś czy kupiłeś?

[Włodek Ulas]

Jest to tartak 1:4 firmy FLAIR. Maska była w zestawie

[PAWEL B]

Tak wiec po konsultacjach z Panem Henrykiem postanowilismy zastapic listwy dzwigarowe orginalne wedlug planu 16x6 na listewki 6,5 x 6,5 oklejone obustronnie balsa tworzac taka skrzyneczke .Taka konstrukcja bedzie bardziej wytrzymala. Jak cos zrobie to zamieszcze fotki narazie jestem na etapie robienia zeberek i wycinania listewek na dzwigary .Zebra wykonam z balsy 2mm gr. twardej a zebra tam gdzie beda mocowane serwa ze sklejki 1,8 mm.Pierwsze zebra skrzydelka tam gdzie bedzie mocowana rurka (bagnet) ze sklejki 3 mm.

[Slawek_9000]

Tak wiec po konsultacjach z Panem Henrykiem postanowilismy zastapic listwy dzwigarowe orginalne wedlug planu 16x6 na listewki 6,5 x 6,5 oklejone obustronnie balsa tworzac taka skrzyneczke .Taka konstrukcja bedzie bardziej wytrzymala. Jak cos zrobie to zamieszcze fotki narazie jestem na etapie robienia zeberek i wycinania listewek na dzwigary .Zebra wykonam z balsy 2mm gr. twardej a zebra tam gdzie beda mocowane serwa ze sklejki 1,8 mm.Pierwsze zebra skrzydelka tam gdzie bedzie mocowana rurka (bagnet) ze sklejki 3 mm.



poczkaj, były wg planów dźwigary z jednej listewki 16x6 czy z dwóch w sensie pas górny 16x6 i dolny taki sam ?

[PAWEL B]

Slawek na jedna polowke skrzydla wchodzily az 4 listewki16x6.

Gorny i dolny dzwigar i tak przedni i tylny razem 4 sztuki.

[Slawek_9000]

no to jeśli miałeś dźwigar gdzie pas dolny i górny miały przekrój 16x6=96mm2, a zastąpisz je takimi co mają 6,5x6,5=42,25 to o połowę mniej. Czy wg oryginalnych planów pasy były jakoś połączone (w sensie czy miały środnik) ? może wklej zdjecie z pokazanym fragmentem planów. Z dźwigarami to bądź ostrożny, bo mało oszczędzisz na wadze a możesz mieć skrzydełka za słabe a przede wszystkim za wiotkie.

pzdr

[PAWEL B]

Slawku wszystko jest Ok.Dzwigary nie sa laczone poprostu jest tam tylko listewka przekroju 16x6 nie oklejana balsa.

http://pfmrc.eu/viewtopic.php?t=132&postdays=0&postorder=asc&start=15

Pan Henryk S. wlasnie takie listewki dal do swoich skrzydelek,tak jak pisalem okleje je jeszcze balsa obustronnie.

[Slawek_9000]

no powiem szczerze nie wiem, co prawda jeśli oryginalnie nie było połączeń dźwigarów to marnie było. W zasadzie przy dużych modelach nie powinno się dawać niepołączonych pasów dźwigarów, bo to dla dużych rozstawów między żeberkami bardzo źle pracuje.



Ale, przy tak małej szerokości listewek, robienie dźwigara skrzynkowego niewiele daje, bo zamknięcie tak małej powierzchni nie usztywni radykalnie całego skrzydła, równie dobrze można zrobić pojedynczy środnik (czy to między listewkami, czy też z jednej ich strony dochodzący do spodu i wierzchu żeberek) oraz wykrzyżowania między dźwigarem przednim a tylnym w kształcie XXXX lub /\/\/\ z jakiejś listewki z twardej balsy czy bambusa (patyczek szaszłykowy), te wykrzyżowania usztywnią bardziej skrzydełko na skręcanie.

Na środniki dźwigarów powinno się dawać balsę marmurkową, słoje wzdłuż, ew. sklejkę.

pzdr

[Henryk S.]

Sławek ja robiłem Tiger Moth z zestawu Toni Clarka,są tam dżwigary 6,5x6,5mm oklejone dwustronnie balsą 2mm,na pewno są wystarczająco mocne.

Takich modeli z tymi dżwigarami lata bardzo dużo.

Kolega Frączek z Kraśnika też lata modelem Toni Clarka z takimi dżwigarami,wysyłałem mu plany płatów,aby mógł dokończyć budowę modelu.

Pawłowi nie wysłałem planów Toni Clarka,gdyż są to plany mniej dokładne jako wykonawcze, zestawu kit.

[rabbitlkr]

kolega Frączek z Kraśnika też lata modelem Toni Clarka z takimi dżwigarami,



Darek również śledzi ten temat i przed chwilą do mnie dzwonił żebym uzupełnił informację. W jego skrzydłach dźwigar stanowią listwy 5x5 oklejone balsa 2mm. TigerMoth z takimi dźwigarami kręci pętle, korkociągi także spokojnie to wystarcza.

[PAWEL B]

Tak wiec decyzja zapadla dzwigary 6,5x6,5.

Dzieki za cenne rady .Jutro zaczynam sklejanie skrzydelek.

[Henryk S.]

Łukaszu ja Darkowi posłałem plany płatów Toni Clarka,tam były dżwigary 6,5x6,5mm,czy Darek dał jeszcze cieńsze jak na planach?

[PAWEL B]

Dzisiaj po zlorzenu mniej wiecej skrzydelek dotarlo do mnie jaki to bedzie duzy modelik i ile jeszcze czeka mnie przy modelu pracy .

[Kamil6593]

Ze zdjęcia nie wydaje się taki duży ale na pewno jest.Szybko zrobiłeś skrzydła.I w ogóle szybko robisz model.Oby tak samo latał jak wygląda , a wygląda ładnie i czysto zrobiony.Z jakiej grubości balsy są żeberka na skrzydłach bo takie wielkie się mi wydają , może mi się wydaje.Pozdrawiam

[PAWEL B]

Jako ze na dzisiaj mialem dosyc opilkow drewna postanowilem zrobic cos z duraluminium.

Wnetrznosci mojego skrzydelka,mechanizm napedu slotow.









Teraz zajme sie takimi drobnymi elementami modelu i tu mam pytanie prosbe do pana Henryka czy byla by morzliwosc powiekszenia na ksero planow samolotu ,poniewarz chcialbym sprawdzic obrysy mojego modelu z orginalem .U nas na ksero niestety nie powiekszaja tylko kseruja i tu jest maly problem.

[rabbitlkr]

Łukaszu ja Darkowi posłałem plany płatów Toni Clarka,tam były dżwigary 6,5x6,5mm,czy Darek dał jeszcze cieńsze jak na planach?





Tak, dźwigary ma z listwy 5x5 oklejonej balsa 2mm a bliżej kadłuba 3mm.

[Henryk S.]

Paweł ja nie mam żadnego problemu ze skanowaniem do żądanej wielkości,u nas robią to w kilka minut,tylko podaje skale powiększenia,nie wiem czy takie plany są ci potrzebne.

posłałem tobie plany samolotu,te plany samolotu służą do pokazania komisji sędziowskiej na zawodach,ty też porównuj kształty twojego modelu do tych planów,jeżeli dopatrzysz się różnicy wtedy rób poprawki.

[PAWEL B]

Po 4 dniowej procy przy gornych skrzydelkach prace wygladaja tak.













Podejrzewam ze prace przy tych skrzydelkach jeszcze sie nie skoncza tak szybko ,musze jeszcze na drugim placie zamontowac mechanizm slotow ,wyregulowac zeby wszystko chodzilo jak nalezy.Jeszcze oszlifowac cala konstukcje .Splyw skrzydelka na planach mam pokazany zeby wykonczyc w szpic ,ale wydaje mi sie ze samolot nie mial takiego wykonczenia tylko na polokraglo ,wiec prosze o pomoc nie mam zadnego takiego zdjecia co by to pokazywalo.Moze ktos ma to poprosze fotke z bliska.

[fullrespect]

Paweł idziesz jak burza z tym modelem - piękna sprawa - puki co widzę ze mógłbym Ci nawet pomóc z takimi drobnymi szczegółami jak dźwignie czy elementy z blaszki - wiesz ze mam dostęp do lasera i dla mnie to żaden problem...

[leszek504b]

Splyw skrzydelka na planach mam pokazany zeby wykonczyc w szpic ,ale wydaje mi sie ze samolot nie mial takiego wykonczenia tylko na polokraglo ,wiec prosze o pomoc nie mam zadnego takiego zdjecia co by to pokazywalo

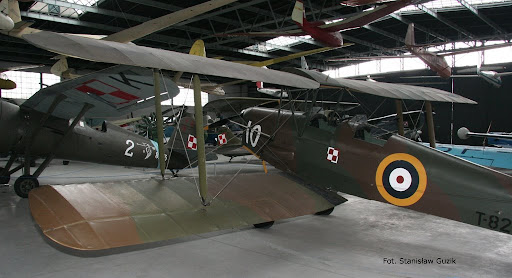

Mam nadzieję, że któreś z tych zdjęć pomoże.



Model zapowiada się super. Pozdrawiam
