Taranis X9E z drążkami M9

[Gość]

Zaznaczę na wstępie, że Ameryki nie odkrywam, ale może się komu przyda.

Potrzebne są:

- Taranis X9E - 1 szt.

- gimbale M9 (dla Taranisa X9D) - 2 szt.

- pierścień adaptacyjny - 2 szt.

Pierścień ten wypełni szczelinę powstałą pomiędzy gimbalem a obudową radia. Można go wydrukować w technice 3D

wykorzystując pliki ze strony https://www.thingiverse.com/thing:2267485



Krok 1: Odkręcamy pokrywę tylną, ściągamy ją i odłączamy zasilanie.

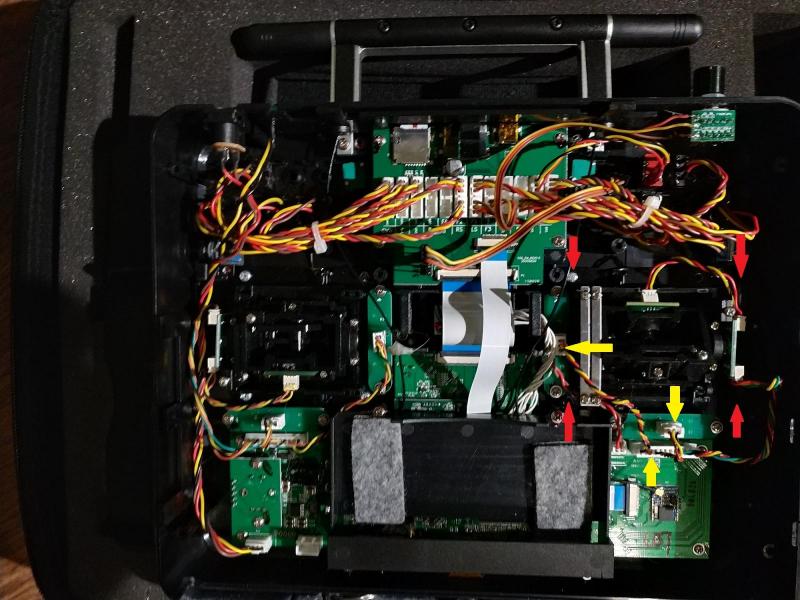

Krok 2: Odkręcamy po 4 wkręty mocujące oryginalne drążki (strzałki czerwona) i rozłączamy przewody sygnałowe (strzałki żółte)

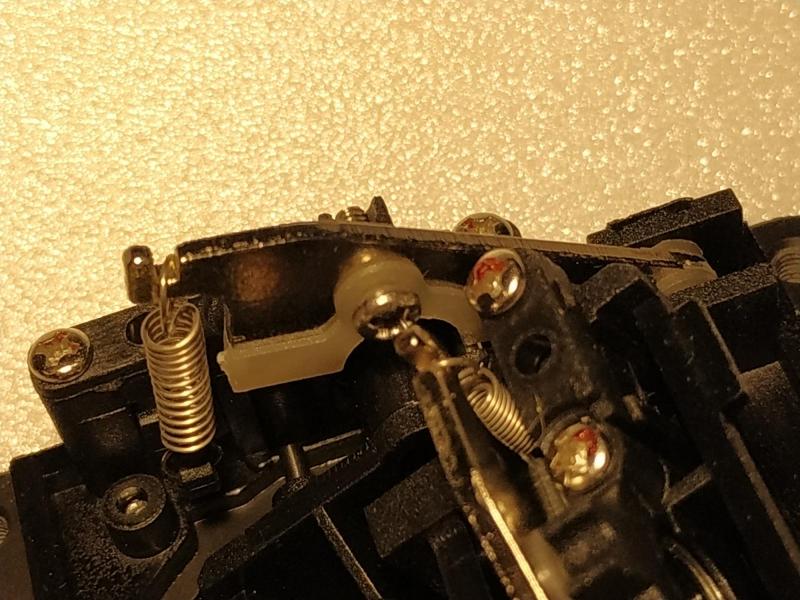

Gimbal FrSky M9 dostarczany jest w wersji "uniwersalnej" czyli pasuje jako prawy lub lewy, i praktycznie to od nas zależy jego konfiguracja.

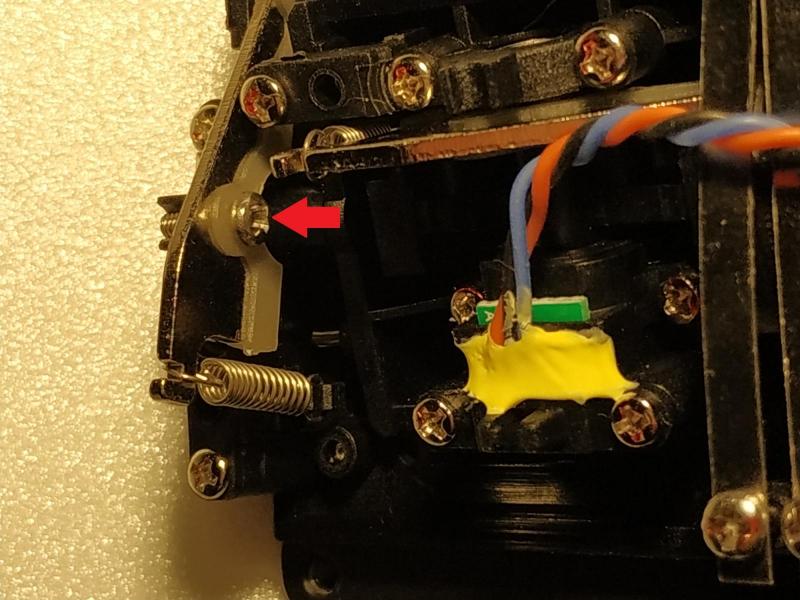

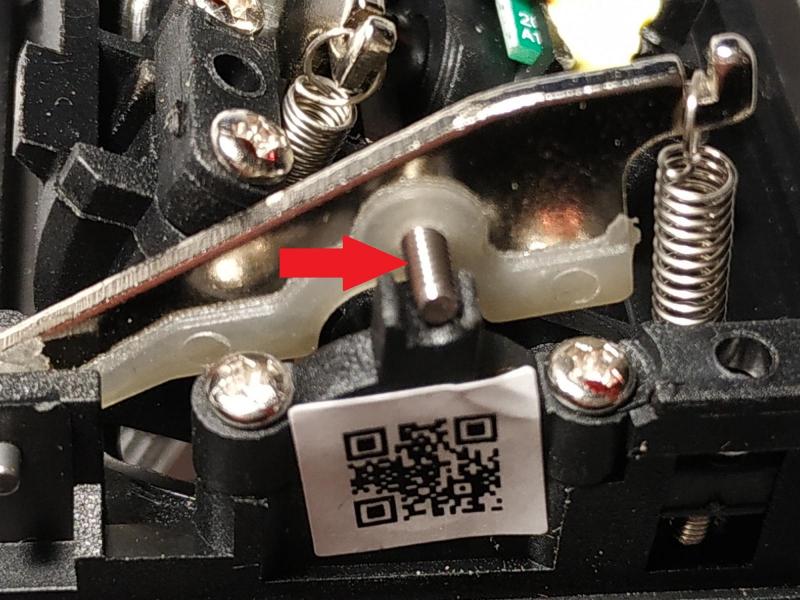

Aby ruch drążka był swobodny i można nim było sterować silnikiem trzeba zablokować sprężynę. Robi się to za pomocą śrubki dostarczonej z gimbalem

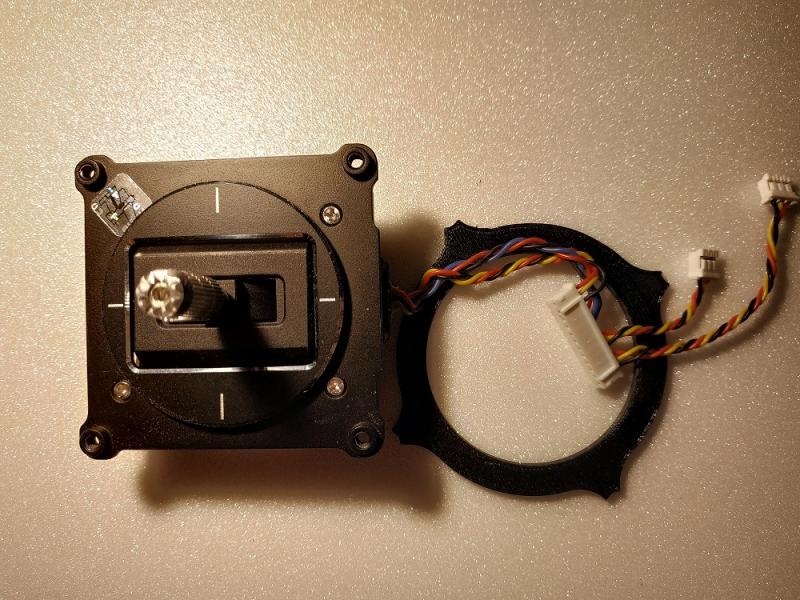

Krok 3: Nakładamy pierścień na obudowę gimbala, wkręcamy wstępnie śruby mocujące w taki sposób, by lico śruby zrównało się z powierzchnią pierścienia.

Krok 4: Montujemy gimbale w obudowie radia, wkręcamy śruby. Pomimo, iż są to śruby z gwintem metryczny, wkręcone mocno trzymają gimbal na swoim miejscu.

Krok 5: Podpinamy kable sygnałowe.

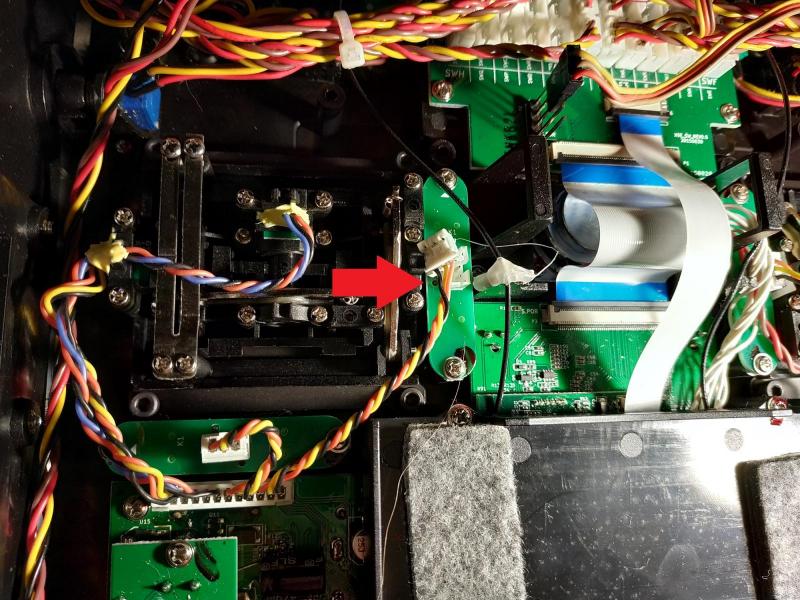

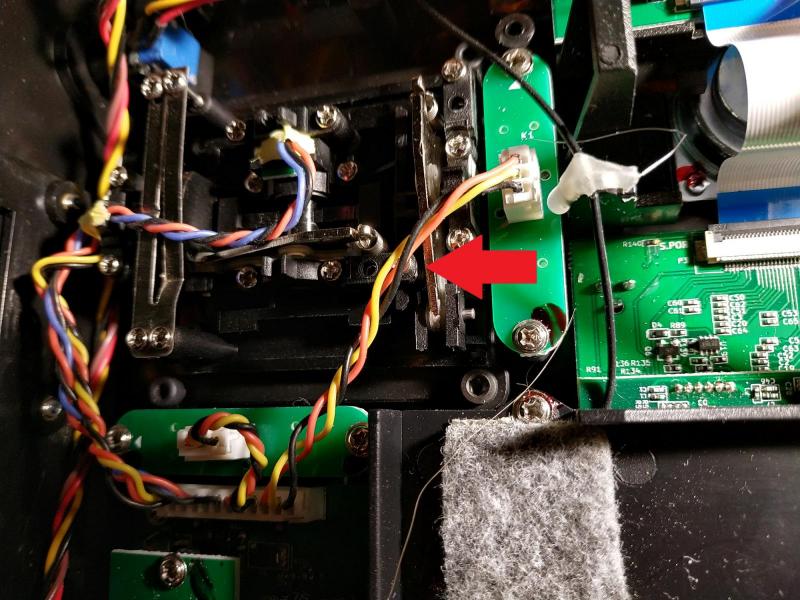

I tu mała uwaga: kabel zaznaczony strzałką jest jak dla mnie ciut krótkawy i po wpięciu w gniazdo jest trochę napięty.

Wyjściem poprawiającym sytuację, jest niewielkie jego rozplątanie.

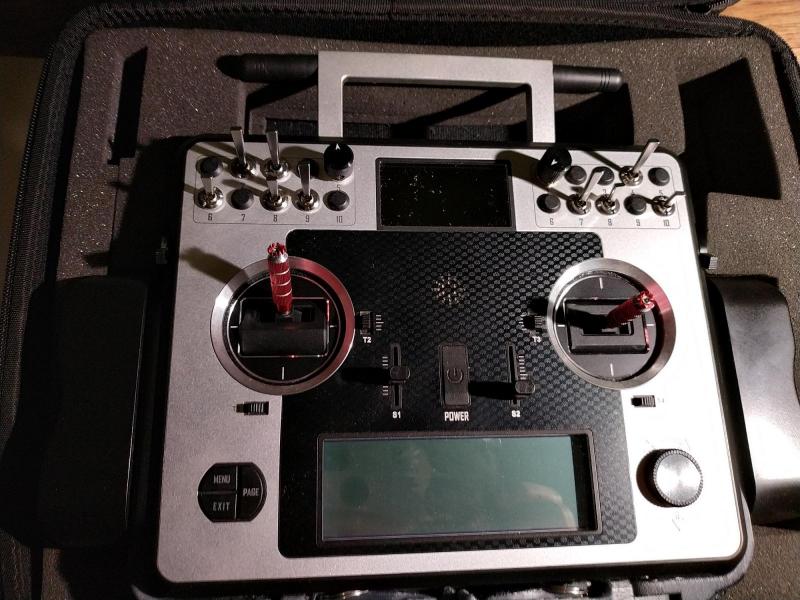

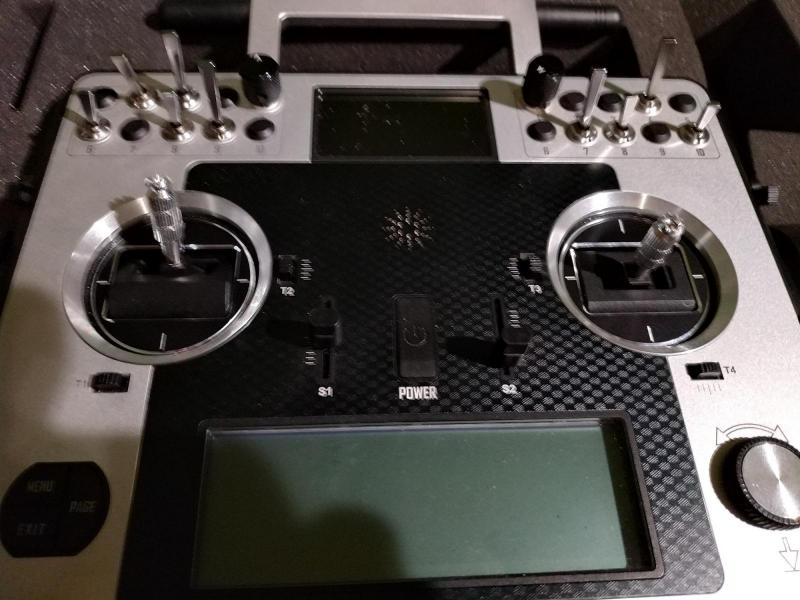

Krok 6: Patrzymy, czy aby nie zostało nam zbyt dużo części, podpinamy zasianie, skręcamy "plecy" i mamy prawie lepsze zamiast dobrego:

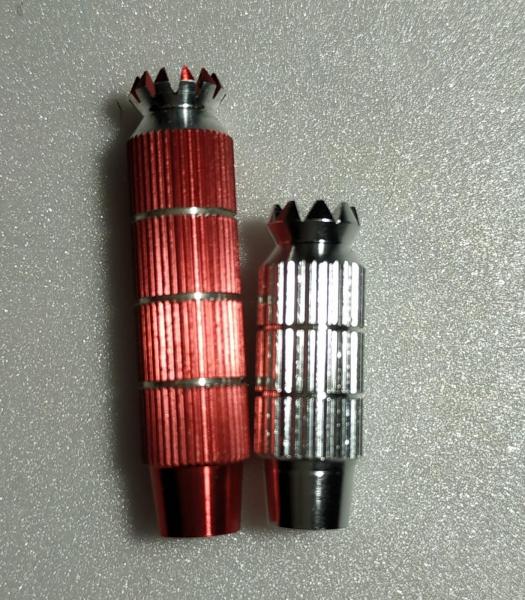

Prawie lepsze, bo standardowe drążki M9 są krótkie.



Wykręciłem, podmieniłem, i jest dobrze (też prawie, bo zostal jeszcze jeden kroczek)



Krok 7: Aby drążki M9 były poprawnie rozpoznawane w Taranisie X9E, trzeba zaktualizować oprogramowanie i zainstalować z aktywną opcją horussticks

Po aktualizacji obowiązkowo trzeba wykonać kalibrację drążków.



Filmik - przed i po aktualizacji oprogramowania





Czy warto było? Nie wiem Jeszcze nie miałem możliwości sprawdzenia, ale mam nadzieję, że skończą się czasami dziwne zachowania typu powolny ruch (drążek fizycznie wraca do pozycji środkowej a kursor powolutku nie śpiesząc się...).

[Piotrek_SGM]

Mam te drążki w X9D i.... działają. Chociaż czuć różnicę, to jakiejś ultra-precyzji ja nie zauważam. Chyba za słabo latam.



Mam nadzieję, że są faktycznie niezniszczalne, bo fabryczne wytrzymały u mnie ok.100h.

[maxiiii]

Podpiąć temat dla potomnych.

[slekar]

Witam,

Koledzy poszukuję pierścieni adaptacyjnych do mojego Taranisa X9E w celu zamontowania czujników Halla.

Czy ktoś może mnie poratować?

Pozdrawiam

slekar

[Ryszard_I]

Jeżeli satysfakcjonują Cię elementy drukowane FDM to mogę poratować.

[slekar]

Witam, nie wiem co to jest drukowanie FDM ale jeśli te pierścienie adaptacyjne będą pasowały do Taranisa X9 E pod gimbale hallotronowe to się piszę.

Jakie będą koszty?

slekar

[Ryszard_I]

Podaj adres do wysyłki.

[Ryszard_I]

Wysłane.

[slekar]

Dzięki Ryszard.

Pozdrawiam

slekar

[Trenerek]

Gość napisał:

Cytat

Czy warto było? Nie wiem  Jeszcze nie miałem możliwości sprawdzenia, ale mam nadzieję, że skończą się czasami dziwne zachowania typu powolny ruch (drążek fizycznie wraca do pozycji środkowej a kursor powolutku nie śpiesząc się...).





Poproszę o odpowiedź na to pytanie. U mnie też ten objaw się pojawia, może zmiana gimbali pomoże.

Pozdrawiam

Darek

[Jerzy_R]

8 godzin temu, Trenerek napisał:

Poproszę o odpowiedź na to pytanie.

Trochę czasu już minęło, więc tym razem można odpowiedzieć.

Tak, warto było. Po wymianie drążków zero problemów.

[Trenerek]

13 godzin temu, Jerzy_R napisał:

Trochę czasu już minęło, więc tym razem można odpowiedzieć.

Tak, warto było. Po wymianie drążków zero problemów.

Dzięki za info, a pierścienie mocujące jeszcze drukujesz? jeśli tak, to byłbym zainteresowany. Niby mają tam:  M9 Gimbal Mounting Rings For Taranis X9E (t9hobbysport.com)

ale nie mają.

Pozdrawiam

Darek

[Jerzy_R]

8 godzin temu, Trenerek napisał:

pierścienie mocujące jeszcze drukujesz

Nie, te użyte drukowane były "po prośbie".

[Trenerek]

A czy te pierścienie pełnią rolę konstrukcyjną, czy tylko maskującą?



[Jerzy_R]

W dniu 29.10.2019 o 23:56, Gość napisał:

Pierścień ten wypełni szczelinę powstałą pomiędzy gimbalem a obudową radia.

Nic więcej niż zaznaczyłem.

Jak się przyjrzysz drążkom, M9 mają "odsadzenie", których w przypadku oryginalnych drążków do Taranisa X9E nie ma.

Więc to tylko maskowanie, wypełnienie czy jak tam to nazwać.



                                                     M9                                                                               X9E

[Trenerek]

Dzięki za info, czyli można je zrobić z dowolnego materiału, który będzie po prostu ładnie wyglądał.

Pozdrawiam

Darek

[Jerzy_R]

1 godzinę temu, Trenerek napisał:

można je zrobić z dowolnego materiału, który będzie po prostu ładnie wyglądał

Nikt Ci nie zabroni



[Ryszard_I]

Darek podaj namiary na wysyłkę to Ci wydrukuję po kosztach wysyłki.
