Co to jest,

[d9Jacek]

okrągły znaczek o śr 10mm  z napisem BIAS od czoła uchwytu

[RomanJ4]

http://www.bison-bial.pl/

schemat kinematyczny TSA16.bmp

3 godziny temu, Grzesiek napisał:

Z 25 40 45

Tych mi brakuje do metrycznych

Do calowych nie potrzebuje a powiedz te Z100 M1/20 co to za koło bo w dtr nie znalazłem

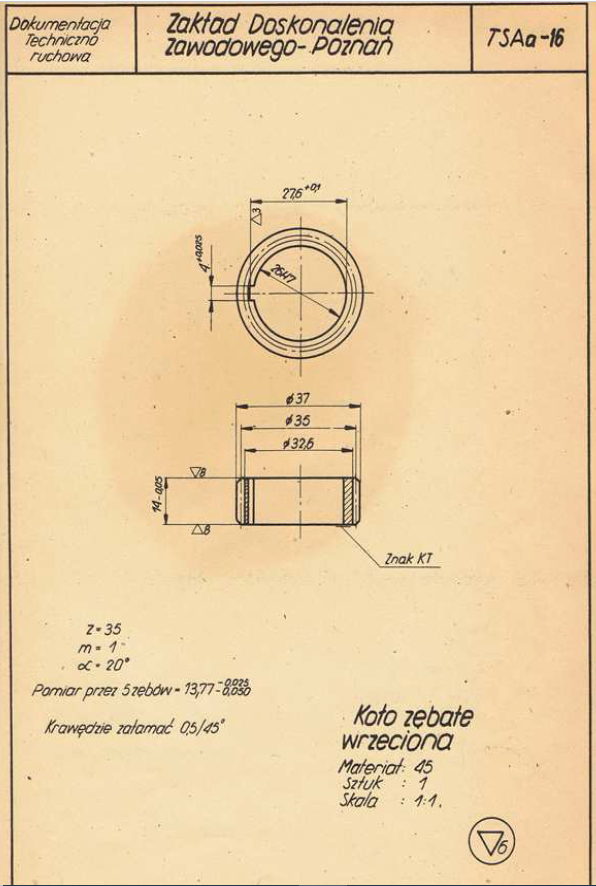

Wszystkie koła gitary (i nawrotnicy) mają /bo muszą/ taki sam moduł m=1/20° jak koło zdawcze na wrzecionie,

koło wrzeciona.bmp

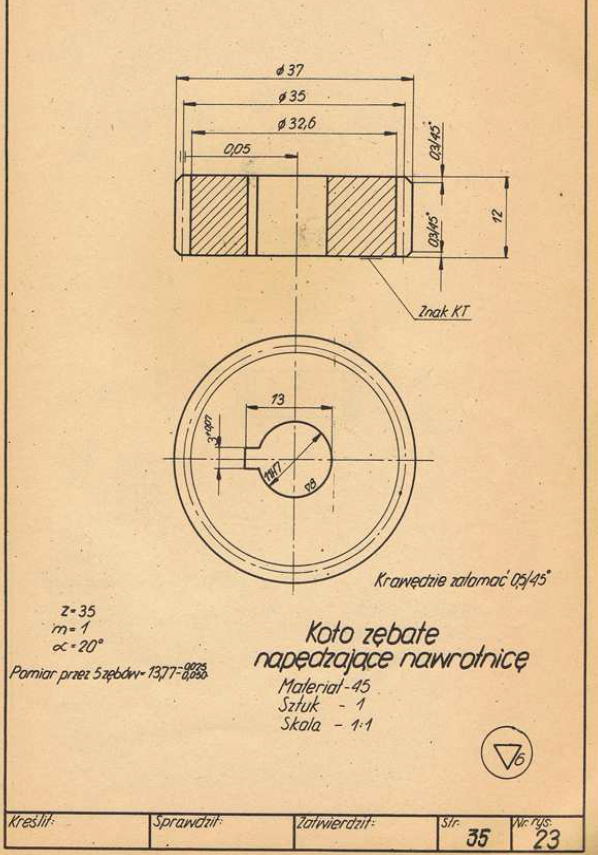

koło nawrotnicy (większe).bmp

więc to chyba tylko dodatkowe koło Z100, które (jak się domyślam, pewnie w odróżnieniu od innych które tego nie mają) ma wybite oznaczenie modułu.

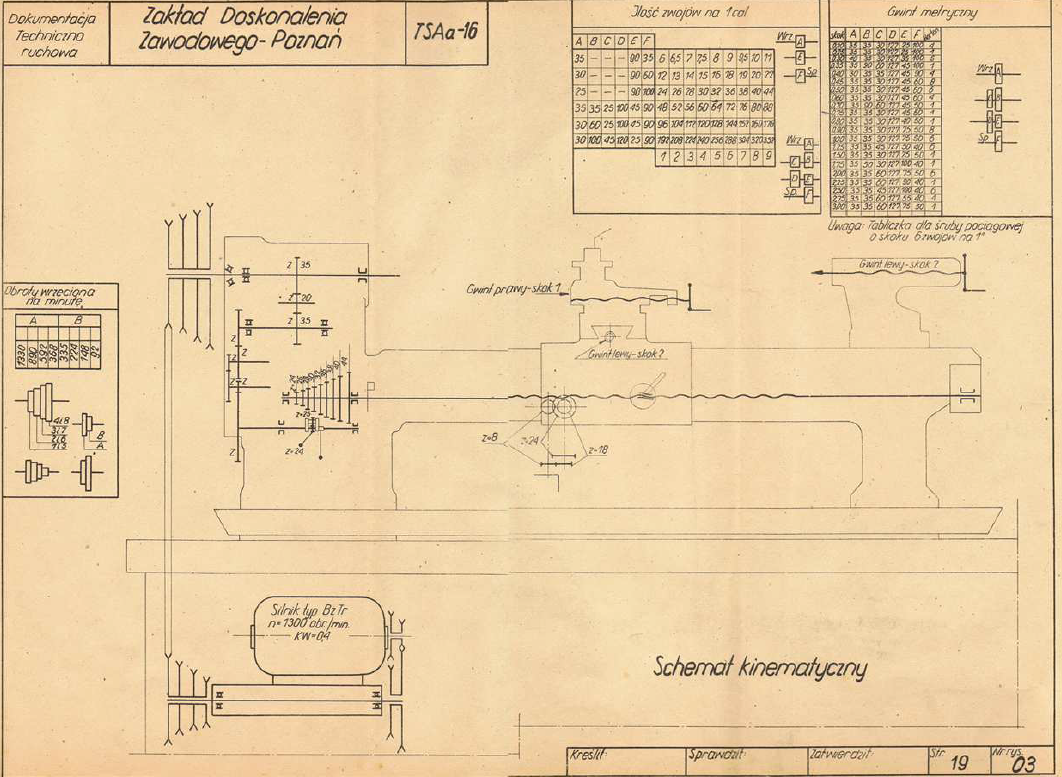

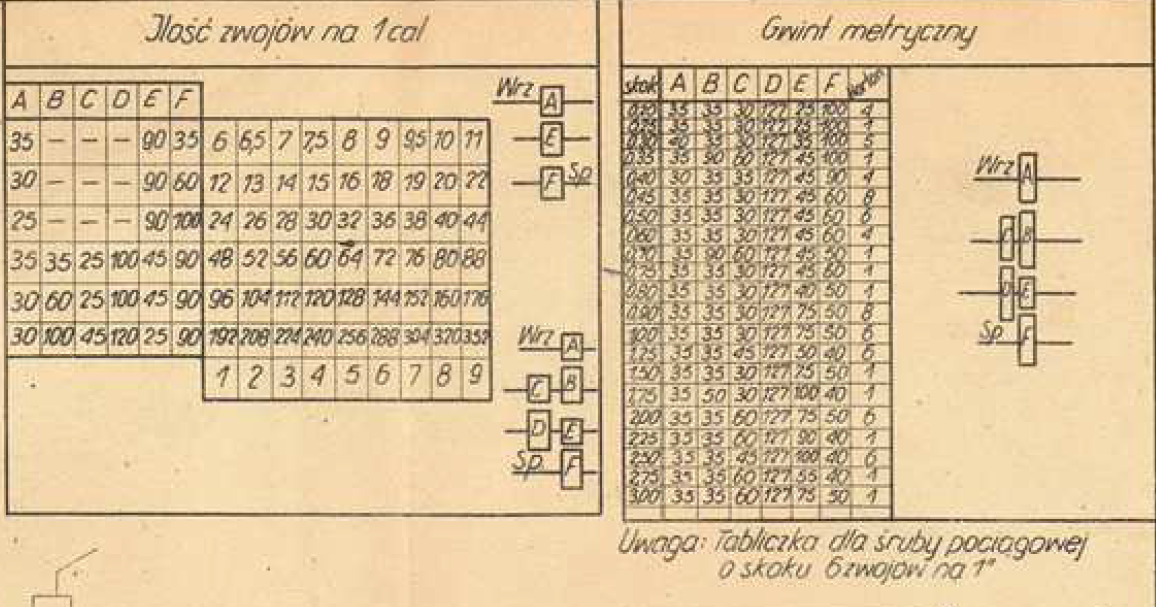

Tabela gwintów oraz schemat kinematyczny TSA16 nie pokazują(chyba że już niedowidzę ) by miało zastosowanie dodatkowe koło Z100(jako drugie) w którejś konfiguracji..

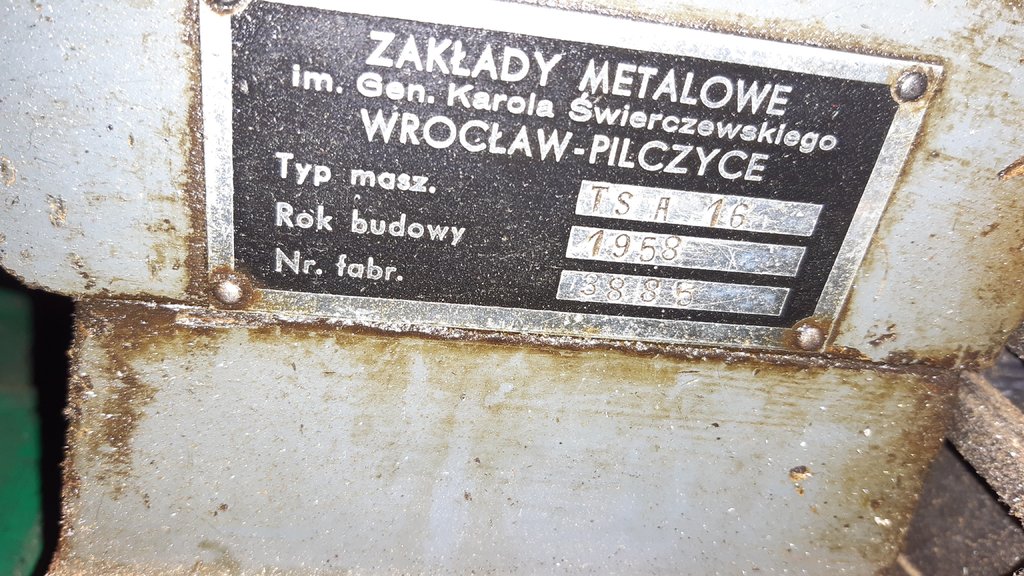

Tabliczka TSA 16.bmp

schemat kinematyczny TSA16.bmp

(Uwaga - śruba pociągowa w tej wersji jest calowa- 6zw/1", więc dla nacinania gwintów metrycznych gitara musi mieć koło (D)  ze 127 zębami. W tokarkach ze śrubami o skoku metrycznym koło Z127 jest potrzebne do nacinania skoków gwintów calowych i modułowych)



I stąd pewnie powstała kwestia do czego to może być...

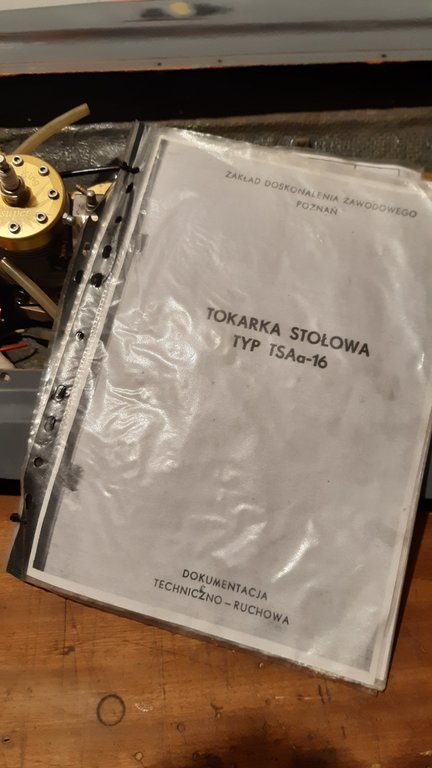

Dodatkowo DTR-ki TSA16

polska

Tokarka TSA_16.pdf

i chyba jeszcze lepiej opisana wersja rosyjska (na podst. polskiej)

TSA-16 Настольный токарный станок.pdf







1 godzinę temu, d9Jacek napisał:

okrągły znaczek o śr 10mm  z napisem BIAS od czoła uchwytu

To dawny znak białostockiego Bisona.(http://www.bison-bial.pl/)

[d9Jacek]

20 minut temu, RomanJ4 napisał:

http://www.bison-bial.pl/

schemat kinematyczny TSA16.bmp 2 MB · 1 pobranie

Wszystkie koła gitary (i nawrotnicy) mają /bo muszą/ taki sam moduł m=1/20° jak koło zdawcze na wrzecionie,

koło wrzeciona.bmp 1 MB · 1 pobranie

koło nawrotnicy (większe).bmp 1 MB · 1 pobranie

więc to chyba tylko dodatkowe koło Z100, które (jak się domyślam, pewnie w odróżnieniu od innych które tego nie mają) ma wybite oznaczenie modułu.

Tabela gwintów oraz schemat kinematyczny TSA16 nie pokazują(chyba że już niedowidzę ) by miało zastosowanie dodatkowe koło Z100(jako drugie) w którejś konfiguracji..

Tabliczka TSA 16.bmp 2 MB · 1 pobranie

schemat kinematyczny TSA16.bmp 2 MB · 1 pobranie

(Uwaga - śruba pociągowa w tej wersji jest calowa- 6zw/1", więc dla nacinania gwintów metrycznych gitara musi mieć koło (D)  ze 127 zębami. W tokarkach ze śrubami o skoku metrycznym koło Z127 jest potrzebne do nacinania skoków gwintów calowych i modułowych)



I stąd pewnie powstała kwestia do czego to może być...



Dodatkowo DTR-ki TSA16

polska

Tokarka TSA_16.pdf 2 MB · 0 pobrań

i chyba jeszcze lepiej opisana wersja rosyjska (na podst. polskiej)

TSA-16 Настольный токарный станок.pdf 31 MB · 0 pobrań







To dawny znak białostockiego Bisona.(http://www.bison-bial.pl/)

najlepsze na świecie uchwyty tokarskie

edit:

a do Kol Grzegorza, na Twoim miejscu brałbym te wszystkie koła zmianowe....zgadnij dlaczego?

[RomanJ4]

30 minut temu, d9Jacek napisał:

zgadnij dlaczego?

...bo podobnie jak "patykiem"...



[Grzesiek]

7 godzin temu, d9Jacek napisał:

najlepsze na świecie uchwyty tokarskie

edit:

a do Kol Grzegorza, na Twoim miejscu brałbym te wszystkie koła zmianowe....zgadnij dlaczego?

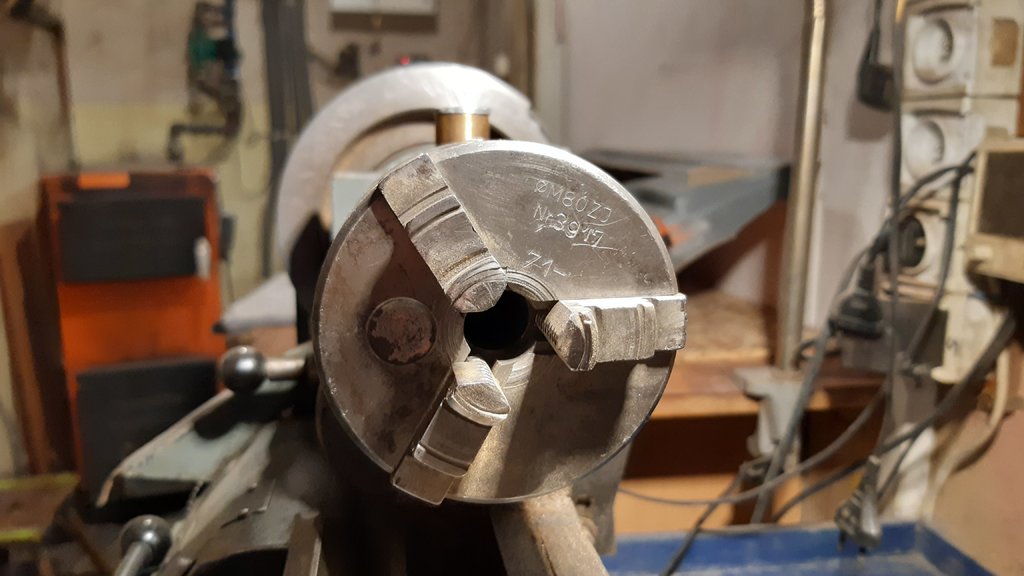

Ja nie jestem pazerny wystarczy mi jeden komplet reszte może ktoś inny będzie potrzebował.Dziękuję Jacku.Uchwyt taki jak na foto.Może i bizon,tylko emblemat odpadł.

[d9Jacek]

TSA16  z Wrocławia i TSA 16 z Poznania  trochę się  między sobą różniły....

Ty masz DTR poznańską

[Grzesiek]

Wrocławska DTR-ka raczej nie dostępna.A przynajmniej ja nie znalazłem.
