Połączenie BEC + Regulator + Pakiet + Odbiornik

[flyszman]

Witam Was,

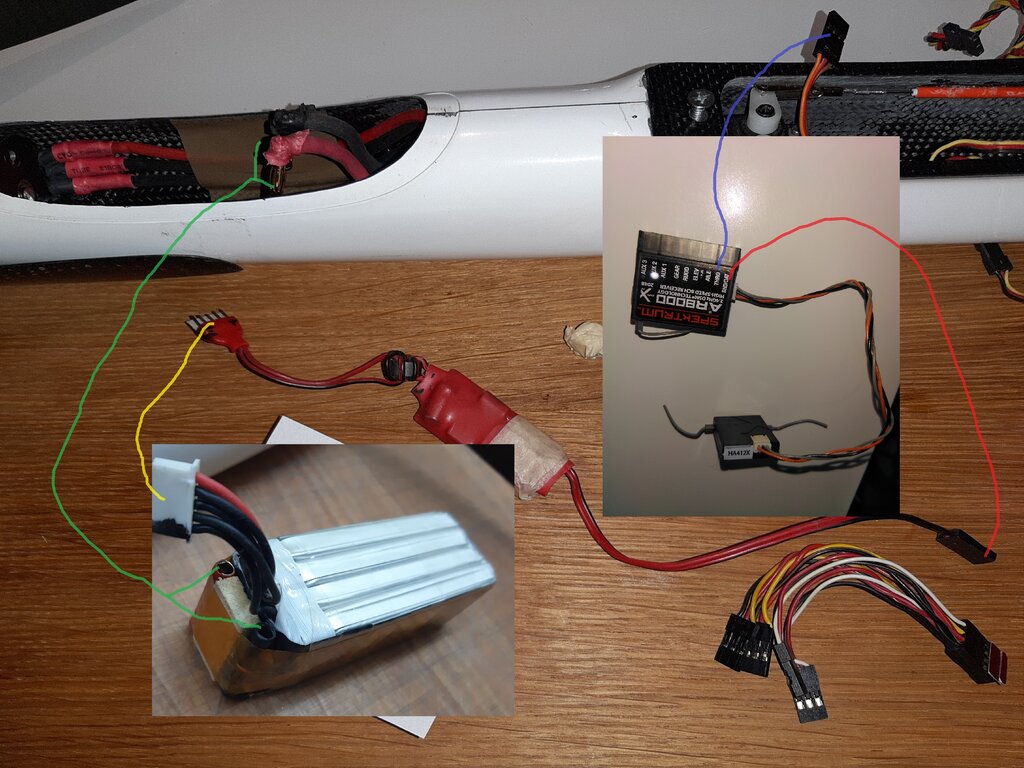

przygotowuje sobie nowy używany model, który sprawia mi połączeniowo problem. Załączam foto z planowanym połączeniem e BEC + Regulator + Pakiet + Odbiornik. Sęk w tym, że nie wiem czy nie spalę elektroniki:



Pakiet jest LiPol 4C czyli 14,8 V

Regulator (ten w kadłubie) nie posiada BECa zmniejszającego napięcie do bodajże 5 V, które jest potrzebne na serwa i odbiornik, więc jest zewnętrzny (ten czerwony). Zaznaczyłem jak planuje to połączenie (chyba tak było w oryginale). Przewody czerwony i czarny pakietu łączę z goldami od zasilania regulatora, biała wtyczka pakietu to wtyczka balansjera, którą łączę z gniazdem od BECa(żółta linia) no i najtrudniejsze, tj. mam dwie wtyczki czarne od regulatora i BECa. Chciałem połączyć je z odbiornikiem tak by ta od BECa wchodziła w odbiornik BIND/DAT a tą od regulatora w miejsce Throtle  w odbiorniku. I tu mam dylemat czy tego nie spalę oraz czy to w ogóle da się zbindować ?    ...a może powinienem połączyć wtyczkę czarną od regulatora i BECa kablem V-ka a później włożyć w miejsce Throtle odbiornika ?

Z góry dziękuję za wyjaśnienia i przepraszam za mieszanie słowem ...



[Bodzioch]

Wtyczkę z zewnętrznego BECa możesz wpiąć w dowolny kanał w odbiorniku. Gniazda kanałowe posiadają wspólna szynę <+> i <-> 5V.

Nie pomyl tylko zasilania BECa  wpiętego w gniazdo balansera.

[Francka]

Kombinacja iście alpejska wymyślona , ale tak jak pisał Andrzej BEC do odbiornika gniazdo balensera tylko możesz raz połączyć błędnie . Bo pomyłka jest niewybaczalna .

[flyszman]

Oki dzięki,  zatem nie potrzebuję kabelka V i do też jest to wymyślone,  tylko wtyczkę balansjera muszę  zawsze dobrze podpinać + do +sa A a - do -sa

Dziękuję

R



[Mirek01]

Jeszcze trzeba odłączyć + od kabla z regla , gdyż odbiornik by miał dwa zasilania i może różnie się zachowywać podczas lotu .

[Bodzioch]

Przecież w pierwszym poście kolega napisał że regulator nie ma BECa dlatego stosuje zewnętrzny.

[wojcio69]

[flyszman]

W dniu 7.12.2020 o 16:03, wojcio69 napisał:



Cześć,

Zrobiłem tak jak na schemacie z samego dołu wyciągając przewód środkowy z regulatora,  ale po podłączeniu wszystkiego jest cisza i zero sygnałów pisania z regla...jak to dalej poprzedzać ?

[Bodzioch]

Jeżeli wypiąłeś przewód +5V z kabelka od regulatora to regulator stracił zasilanie części sterującej. Coś kolego za bardzo kombinujesz.

Podepnij ten zewnętrzny BEC pod pakiet a wtyczkę z BECa wepnij w odbiornik. Regulator pod kanał 3 , a drążek gazu na dół i wszystko.

[flyszman]

Oki podziałam i dam znać.  Dziękuję Ci za odpowiedź...

[cZyNo]

Zasilanie BEC odbiornika (jeśli dajemy zewnętrzny powinno być przylutowane do złączy zasilających regulator na stałe, a nie dodatkowo wpinane na kiepskie i podatne na rozłączenie złącze balansera. Oczywiście szynę zasilającą z regulatora należy odłączyć. Ilość złączy należy ograniczać do minimum, należy stawiać na pewne i odpowiednie do płynących przez nie prądy złącza, a układy elektroniczne należy upraszczać a nie przekombinowywać.

[wojcio69]

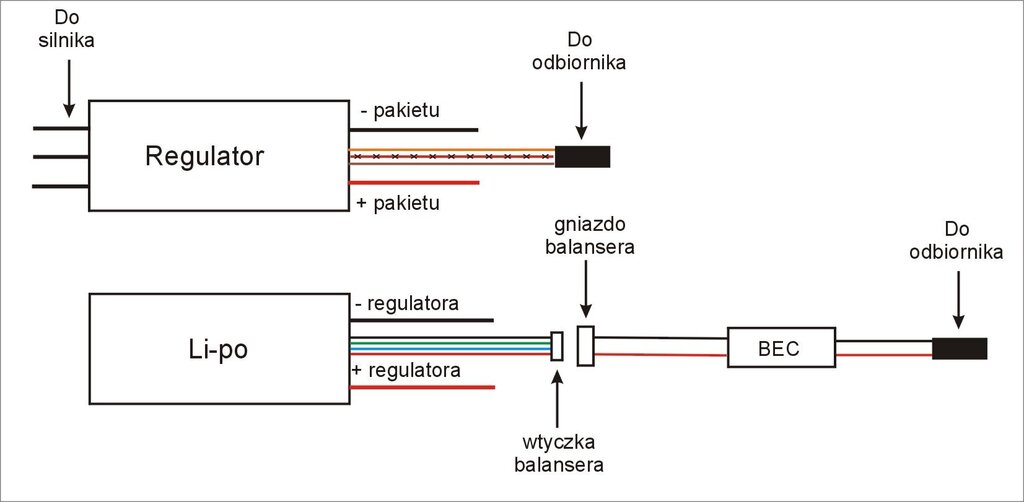

Kiedyś stosowałem połączenie jak na załączonym schemacie, korzystając ze złącza JST w pakiecie i sprawdzało się na 100%.

Niestety teraz w F5J korzystam z BEC w regulatorze, bo szkoda mi wozić dodatkowe gramy, a i miejsca nie ma za dużu w kadłubie.



[cZyNo]

Wojtek - to nie chodzi o gramy tylko o niezawodność i prostotę.
