433mhz, trochę niemodelarsko


a74BACK
 Share

Recommended Posts

Słuchajcie to jest sterownik rolet dc318/pprk 313, potrzebuję wyłuskać z niego antenę 433mhz, w celu "przedłużenia" zasięgu (odbioru sygnału)



Ktoś z Was coś widzi ? Bo ja zgłupiałem.







Złącze 4 pinowe idzie do przycisków i podświetlenia

Link to comment
Share on other sites

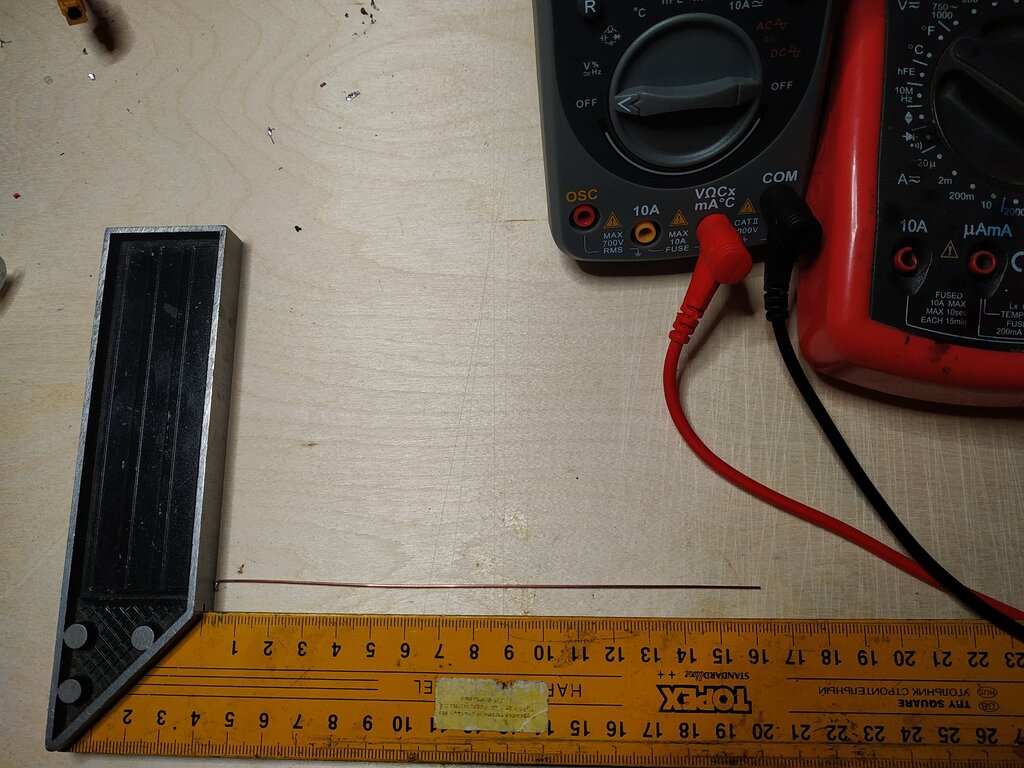

Jeżeli przyjmiemy średnicę drutu jako 0,8mm (od migomatu) to prawidłową długością dla częstotliwości 433,920 MHz jest 16,2cm. Swr w tym przypadku jest słabiutkie bo wynosi 1,6. ale i tak jest wielokrotnie lepsze niż te oryginalne. Jest to antena typu monopole więc jest najsłabsza z całej rodziny anten i jej wzmocnienie wynosi 1,5dbi. Zwykły dipol ma 2,5 dbi a antena typu GP (też dookólna) wynosi  6dbi. Jeżeli brakuje ci zasięgu to zastanów się czy nie lepiej przerobić (dolutować) gniazdo na antenę zewnętrzną.




  • Upvote 1
Link to comment
Share on other sites

Słuchajcie, to nie model tylko zdalnie sterowana roleta. Sygnał wysyłam rf-linkiem (http://www.rflink.nl/blog2/) z anteną własnej roboty (zrobioną na przysłowiową pałę- doświadczalnie), chińczyk w tym śmiesznym włączniczku pewnie postąpił podobnie. Myślę, że samo wyciągnięcie anteny na zewnątrz z obudowy plastikowej może załatwić sprawę.



W ostateczności się nie zamknie i nie otworzy na czas ? Spaść nie spadnie ?







Marek nie będę dorabiał gniazda na antenę zewnętrzną, bo szkoda się z tym pieprzyć. Raczej tak jak Andrzej napisał pokombinuję z nadawczą, choć tutaj pewnie cudów też nie osiągnę.

Tak czy inaczej dziękuję Panowie, dam znać, czy działa.



Chyba, że macie jakieś łopatologiczne przykłady anten nadawczych 433mhz DIY (tylko na 5 min roboty z lutownicą ?)

W tej chwili mam 1/2 fali zawijas na końcu w kształcie koła. Ta działa najlepiej, prosta nie działała tak dobrze. Odbiorczą mam T, ale ona zbiera dane ze stacji pogodowej:






i z czujników w pomieszczeniach:


Link to comment
Share on other sites

Obiecałem napisać, czy działa.  Otóż działa elegancko, antenka wystawiona za wyłącznik działa super, "łapie" sygnał bez problemu, każdy wysłany.



Ciekawostka dla tych którzy kupowaliby w przyszłości taki wyłącznik:



Przełącznik Radiowy PPKR-313 Portos - 6744348375 - oficjalne archiwum  Allegro



Model z przykręcanymi miejscami na przewody to model starszy (odradzam). Nowszy model ma gniazda na wcisk i ten lepiej działa oraz łatwiej go zamontować w puszce.

Link to comment
Share on other sites
