Pilatus B4 Royal Model 3 m


robas69
 Udostępnij

Rekomendowane odpowiedzi

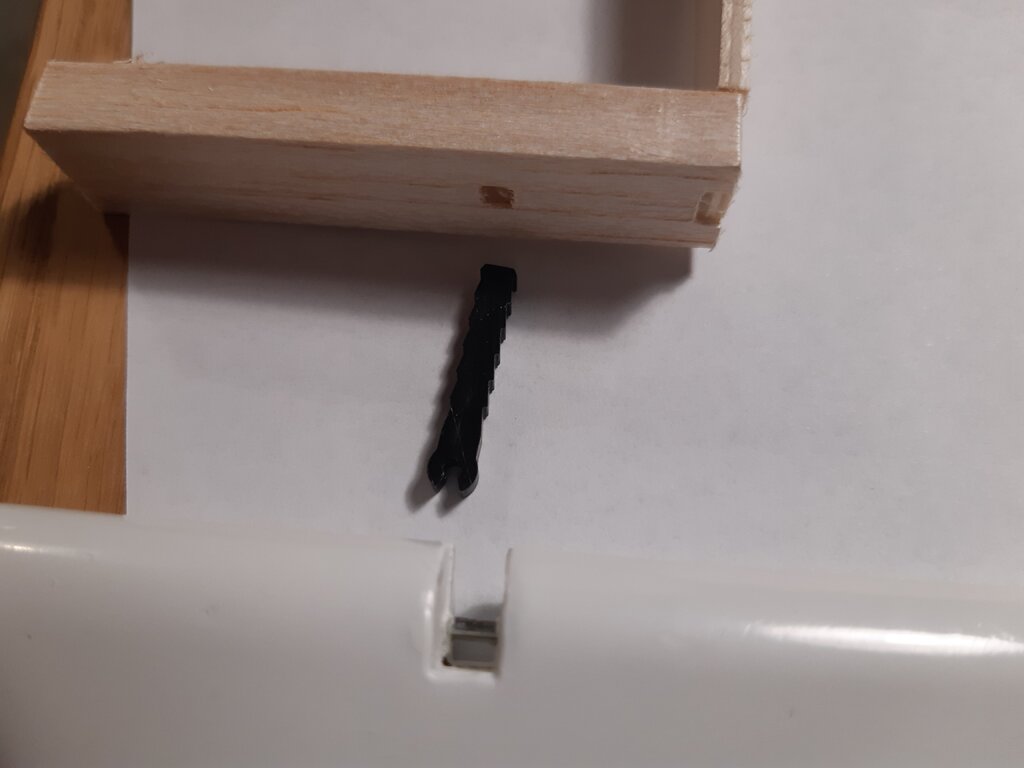

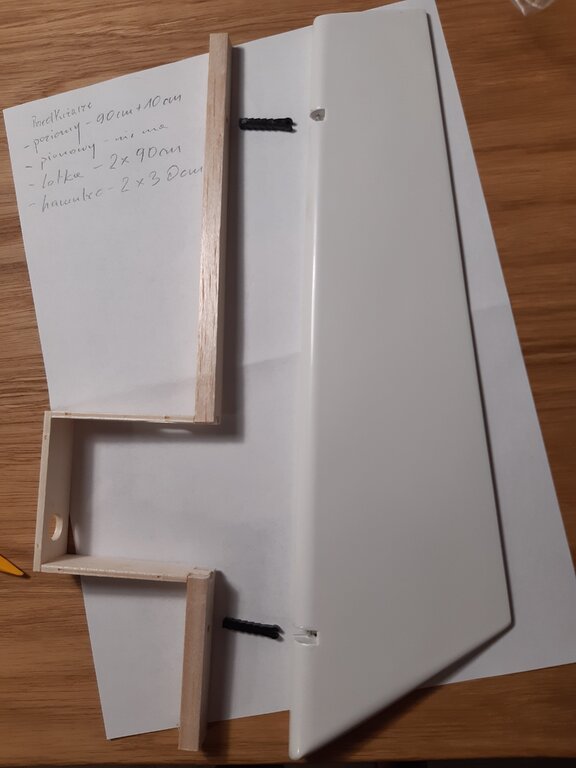

Chciałbym prosić o pomoc, szczególnie jeśli jest ktoś wśród nas kto składał ten model. Producent proponuje montaż steru kierunku do elementu wykonanego z twardej balsy wklejanego do statecznika. Nie dość, że jest to tylko balsa to ster montuje się na dwóch łapkach, które wciskamy w metalową oś w sterze. Oś jest oczywiście nie centrycznie wklejona, ale tego już się nie poprawi. Zastanawiam się, czy te dwie łapki utrzymają ten sporo ważący ster, który przecież jeszcze będzie pracował w locie owiewany strugami powietrza.  Myślałem, czy nie wymienić mocowania na zawiasy palczaste zamiast metalowej osi. Ale to może być trudne. Ster jest pustà w środku skorupą, więc nie będzie do czego wkleić zawiasu:-(.



Odnośnik do komentarza
Udostępnij na innych stronach

Postaw mi kawę na buycoffee.to

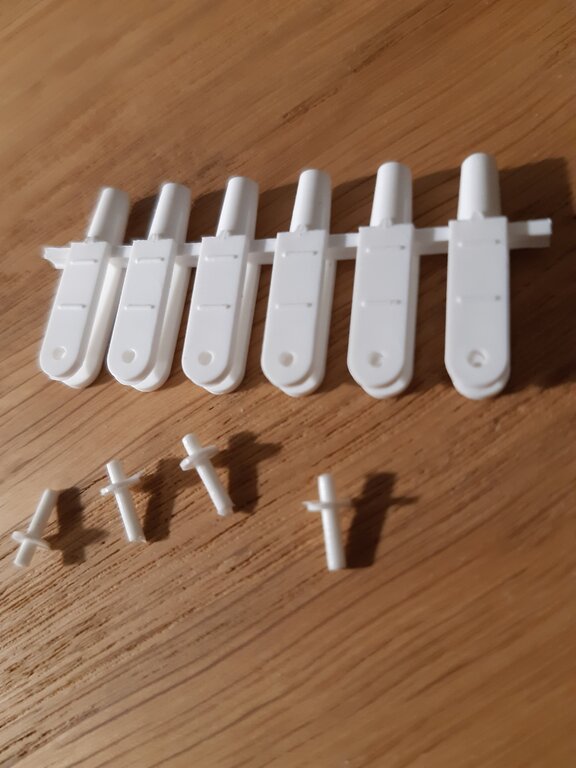

Wojtek, ja wczoraj wymyśliłem żeby miejscowo gdzie przechodzą zawiasy podciąć balsę obustronnie i podkleić cienką płytką laminatową. Sprawdzałem te łapki zawiasów. Po wpięciu zawiasu naprawdę trzeba było użyć dużej siły żeby wypiąć.  Także chyba zostanie pomysł pepików?.

Odnośnik do komentarza
Udostępnij na innych stronach

OK, tylko, że ta balsowa deska rozwarstwi się wzdłuż słojów jeśli pojawią się odpowiednio duże siły na stateczniku poziomym, np. przy cyrklu. Zwłaszcza, że masz tam układ 'T'.

Zamiast sklejki możesz to dwustronnie zalaminować - ważne, żeby było to coś 'dwukierunkowego'.

Odnośnik do komentarza
Udostępnij na innych stronach

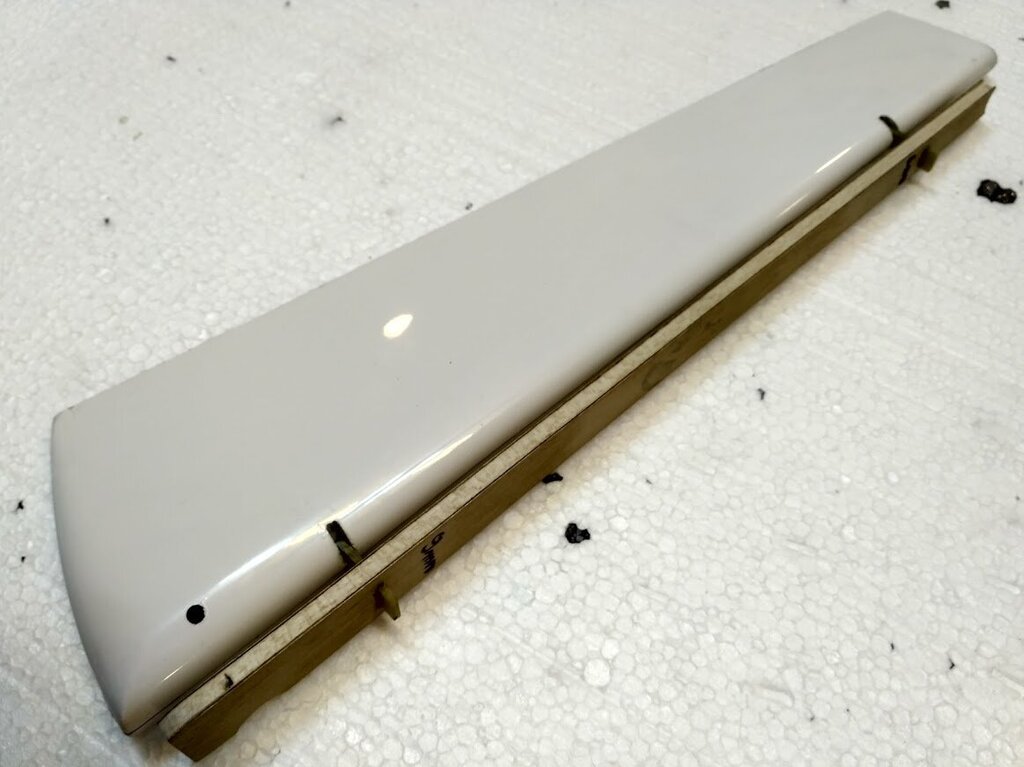

Moim zdaniem, w tej wielkości modelu i jeśli ta balsa jest twarda, to nie ma co kombinować, zwłaszcza że i tak będzie wklejona między laminat ? Przerabiałem identyczne rozwiązanie w ASH-26 3.2 m Graupnera. Przy stateczniku T sprawdzają się śruby poliamidowe do przykręcenia poziomego.



PS. Robert, nie ma co kombinować skoro to nie chińska produkcja a i sam model do rekreacji wszak, ja jedynie wzmacniałem okolice kabinki w kadłubie. No, chyba że lubisz...?



PS2. Może wrzuć fotki jakichś szczegółów/rozwiązań zestawu które uznasz za ciekawe. Zawsze to coś ciekawego?

Odnośnik do komentarza
Udostępnij na innych stronach

58 minut temu, Elvis napisał:

nie ma co kombinować, zwłaszcza że i tak będzie wklejona między laminat

Tej argumentacji zupełnie nie rozumiem...



Wyobraź sobie, że odwracasz statecznik pionowy z tą deską balsy w środku o 90st. i powiększasz go kilkukrotnie. Dostajesz coś w rodzaju skrzydła. Poleciałbyś z tak skonstruowanym dźwigarem?

A to jakie siły będą działać na statecznik zależy od tego, jak mocno pilot zepsuje lądowanie. Moim zdaniem lepiej to okleić niż wydłubywać potem pękniętą balsę i robić wszystko od nowa.

Odnośnik do komentarza
Udostępnij na innych stronach

Nic na to nie poradzę?. Każdy ma swoje... niedoskonałości??



Drobna różnica jest taka że niczego nie powiększamy i nie mówimy o skrzydle - nie rozumiem takiego odniesienia ?.



Nie chce mi się prowadzić jałowej dyskusji więc uznajmy że każdy robi jak uważa za stosowne. Nie lubię fuszery ale też i nie widzę powodów by poprawiać coś co jest dobre.



Edit: A i jeszcze apropo ew naprawy to wolę wydłubać kawałek niezabetonowanej balsy jak kleić ogon kadłuba. Ale jak pisałem, to moja fantazja.



  • Lubię to 1
Odnośnik do komentarza
Udostępnij na innych stronach

Porównanie do skrzydła miało służyć zobrazowaniu, że taka konstrukcja dźwigara w przypadku skrzydła byłaby w oczywisty sposób błędna i niedopuszczalna. A że to tylko statecznik, to może da radę, może wytrzyma.. A tak jak pisałem, siły tam są duże przy kiepskich lądowaniach. Roboty z oklejeniem tej balsy jest na 10min. OK, zostawmy to.



Robert, chodziło mi o materiał, w którym słoje (sklejka) lub włókna (tkanina) są ułożone w dwóch kierunkach, powiedzmy prostopadle do siebie.







Odnośnik do komentarza
Udostępnij na innych stronach

Dla tkaniny to rzecz oczywista, a dla sklejki jedną stronę elementu balsowego oklejam sklejką w jednym kierunku, a drugą innym o 90 st.? Nadeszła wiekopomna chwila. Powstał pierwszy element Pilatusa B4. Postumencik pod serwo kierunku.  Nie wiem czy to wykorzystam ale jest:

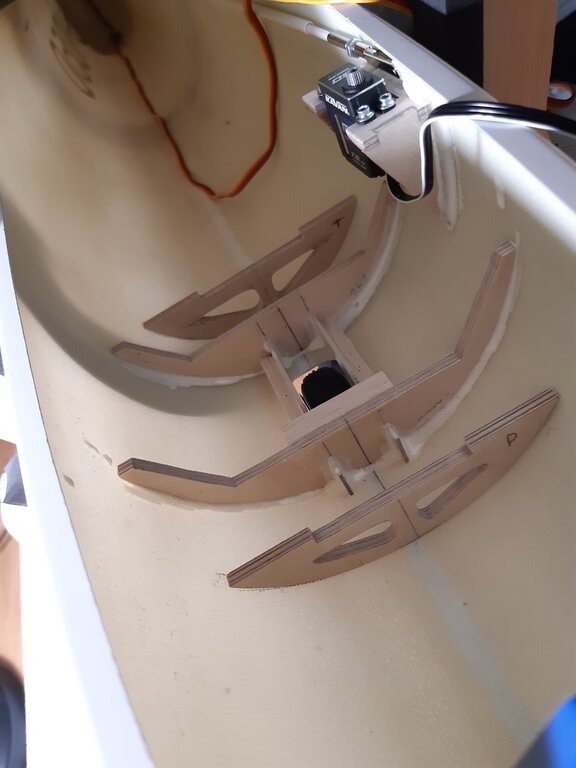

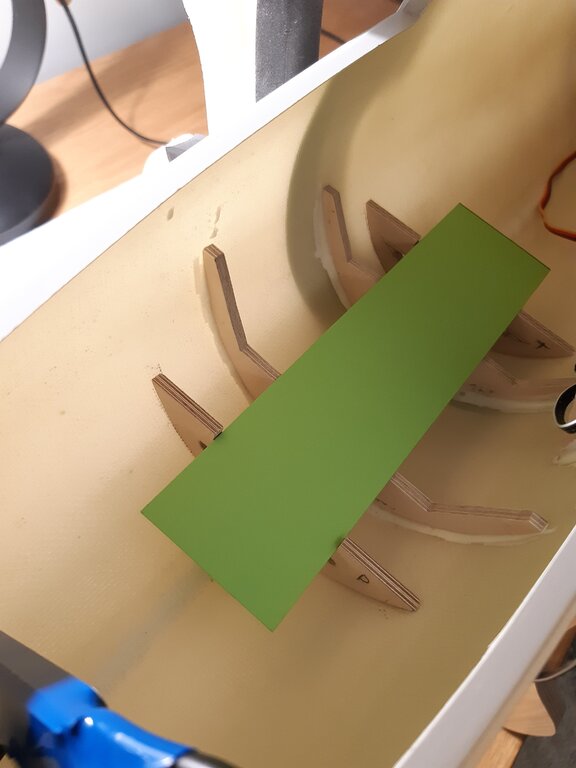

  Czy na kierunek może być Hs 485 HB Delux?


Odnośnik do komentarza
Udostępnij na innych stronach

Panowie, jak zrobić napęd steru wysokości. Z serwem w stateczniku pionowym jak zaleca producent czy zrobić dźwignię u podstawy statecznika  pionowego i dać popychacz węglowy, a serwo w kabinie? W tym drugim wypadku boję się luzów w układzie.

Odnośnik do komentarza
Udostępnij na innych stronach

O ile dobrze widzę, w Twoim wypadku również będziesz miał dostęp do serwa w ogonie - masz odpinany ster kierunku i wyprofilowane wzmocnienie statecznika pionowego, specjalnie pod montaż serwa 'od zewnątrz'.

Da się zrobić bez luzów napęd na popychaczach z serwem w kabinie, ale zrobienie takiego  połączenia na serwie w stateczniku jest łatwiejsze.

Jeśli chodzi o porównanie wag, to trzeba wziąć pod uwagę, że popychacze węglowe i dźwignia też ważą. Może się okazać, że solidnie zrobiony napęd będzie ważył tyle co mikroserwo z przedłużaczem.
