Jak połączyć węzły.


Grzesiek
 Udostępnij

Rekomendowane odpowiedzi

Postaw mi kawę na buycoffee.to
11 godzin temu, Grzesiek napisał:

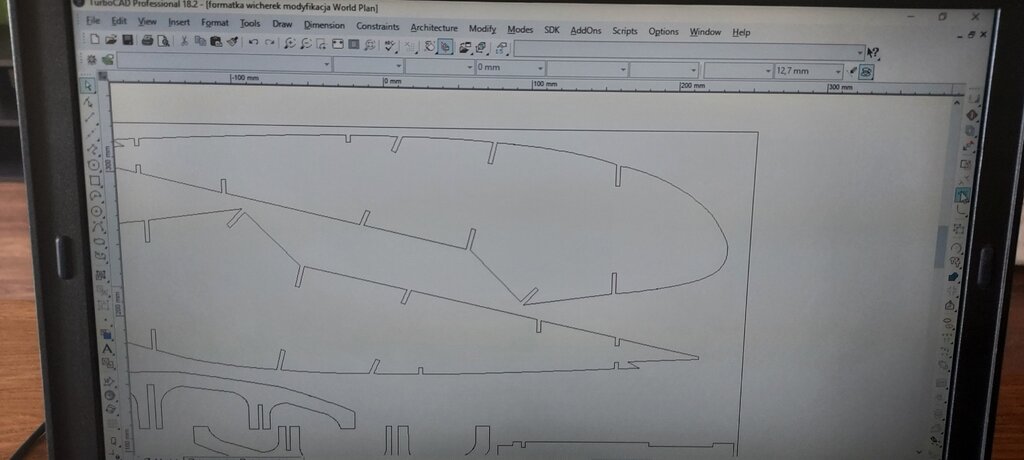

Jak połaczyć węzły w jedna linie..



Czym są te Twoje węzły? Punkty jakieś czy jak?

Bazując na TC Deluxe:

  • Jeśli to punkty, wybierz narzędzie polylinii i użyj ich jako punktów odniesienia (włącz snap i klikaj, rysując nową polylinię)
  • Jeśli to linie tylko nie połączone, Jest opcja JoinPolyline, wybierz narzędzie, włącz opcję auto-join (lewy dolny róg ekranu) i kliknij na co trzeba.
  • Jeśli to polylinia ale nie zamknięta to zaznacz, wybierz EditTool (CTRL+SPACJA) i na dole (lewy dolny róg) wybierz opcje CLOSE.
  • Jeśli to jeszcze coś innego, wrzuć jakiś screen by bardziej zobrazować o co chodzi ;)



Odnośnik do komentarza
Udostępnij na innych stronach

Ja to robię tak, mając taki element:




Klikasz i patrzymy co się podświetla.




Widać, nie jest połączone, góra się nie zaznaczyła.




Wybierasz JoinPolyline (Modify->JoinPolyline), i ważne na dole klikasz AutoJoin, wtedy zaznaczasz którąkolwiek linię, wszystkie linie które się stykają, połączą się w jedną polylinię.






Na koniec dla pewności, EditTool (CTRL+SPACJA) gdy element jest zaznaczony i sprawdź czy element jest zamknięty, (na czerwono na dole)


Jeśli opcja nie dostępna, to OK - linia zamknięta, jeśli można to kliknąć to klikaj by zamknąć polylinię.







Odnośnik do komentarza
Udostępnij na innych stronach

1 godzinę temu, mgr napisał:

W wersjach Deluxe 2015, 2017, 2020 jest tam gdzie na screenie, zaznaczone na czerwono.

Jak w 18 pro nie ma, to po prostu kliknij JoinPolyline i zaznacz co trzeba na koniec 'Finish' i gotowe.

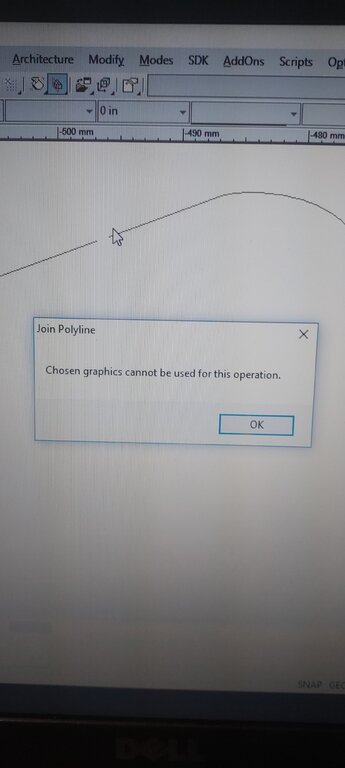

Jak robie jak piszesz i Finisz mam taki komunikat.Nic się nie zmienia,może wyśle Ci plik i zobacz co jest z nim nie tak?


Odnośnik do komentarza
Udostępnij na innych stronach

Zamykając temat...

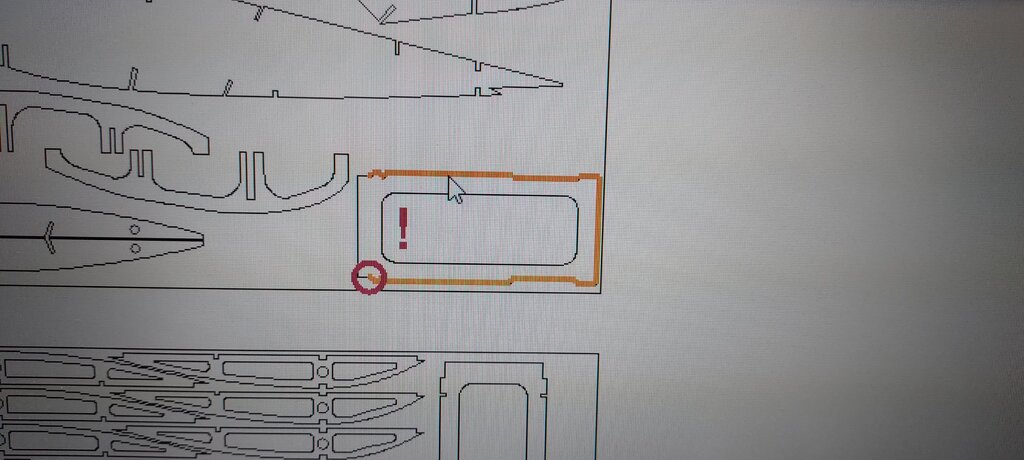

Z tym plikiem jest wszystko OK, tzn. jest pięknie przygotowany na laser.

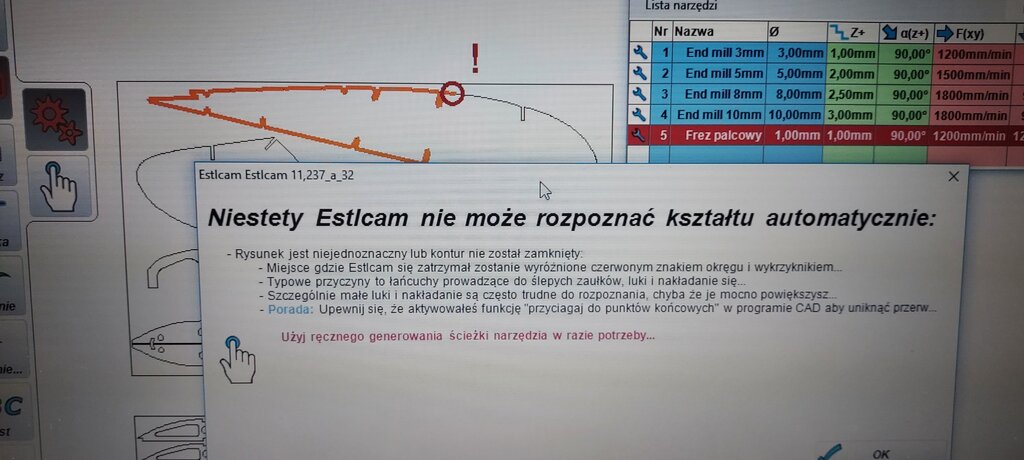

Problemem jest to, że Ty próbujesz go wyciąć na frezarce, więc masz program CAM, a CAM wymaga pełnych obiektów.
Te wszystkie lasery tną po prostu plik po linii, dlatego sami robimy mostki i dodajmy offset promienia, typowo dla materiałów twardych 0.08mm.

Na frezarce z kolei, CAM ma wygenerować gcode, i on sam uwzględnia offset narzędzia ew. mostki jeśli są dodane.

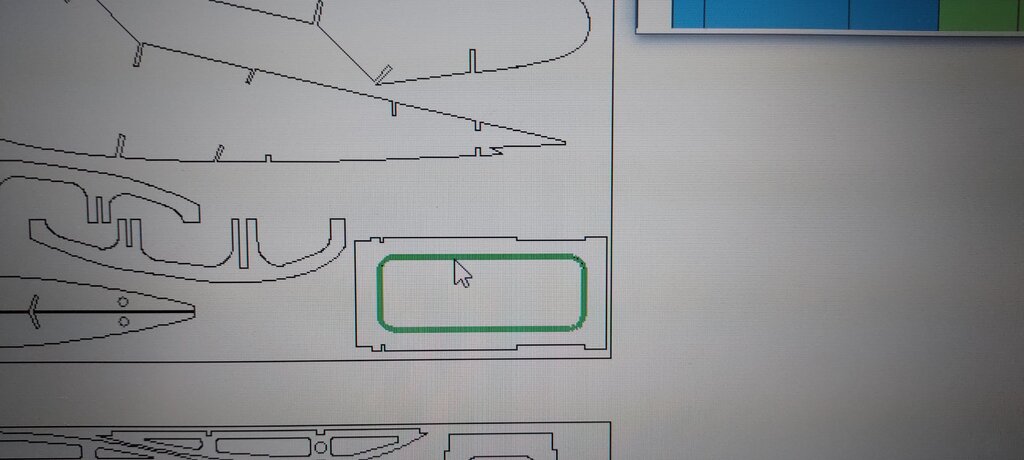

Dlatego pliki muszą być 'czyste', pełne polylinie bez przerw.

Resztę i plik masz na skrzynce pocztowej.
