Motoszybowiec konstrukcyjny F5J - łączenie ucha z centropłatem

[zywasmierc]

Dzień dobry,



Jestem w trakcie pisania pracy inżynierskiej, której celem jest zbudowanie modelu konstrukcyjnego motoszybowca klasy F5J.



Model ma mieć skrzydło trójdzielne - metrowy prostokątny centropłat (205x1000mm) oraz dwoje uszu (205-150x1000mm). Szukam względnie prostego i trwałego sposobu na połączenie uszu do centropłata pod kątem.



Dźwigary będą wykonane z okrągłej rurki węglowej, prawdopodobnie 12mm.





Za wszelkie rady dziękuje 'from the mountain'.

[Krzys20000]

trochę mały ten model w F5J masz max rozpiętość 4,0 m a u Ciebie tylko 3,0 to zdecydowanie mało

Najprostszym i bardzo trwałym sposobem jest klejenie  , no chyba że ma być rozłącznie ale o tym nie piszesz

Dźwigar z rury, przy projekcie na inżyniera też słabo wygląda

[Patryk Sokol]

51 minut temu, zywasmierc napisał:

Dzień dobry,



Jestem w trakcie pisania pracy inżynierskiej, której celem jest zbudowanie modelu konstrukcyjnego motoszybowca klasy F5J.



Model ma mieć skrzydło trójdzielne - metrowy prostokątny centropłat (205x1000mm) oraz dwoje uszu (205-150x1000mm). Szukam względnie prostego i trwałego sposobu na połączenie uszu do centropłata pod kątem.



Dźwigary będą wykonane z okrągłej rurki węglowej, prawdopodobnie 12mm.





Za wszelkie rady dziękuje 'from the mountain'.

Wygięty pręt wchodzący w rurę która jest dźwigarem?

Prościej się nie da...

Acz z rury węglowej taki dźwigar jak ze mnie baletnica...

A i jeszcze jedna rzecz.

Przy 12mm na końcówce grubości będziesz miał profil o grubości co najmniej 8%.

Takie profile nie latają w F5J na końcówce, bo są zwyczajnie za grube .



W sumie to jesteś pewny, że wiesz co robisz z tym modelem F5J?

[zywasmierc]

12 godzin temu, Patryk Sokol napisał:

Wygięty pręt wchodzący w rurę która jest dźwigarem?

Prościej się nie da...

Acz z rury węglowej taki dźwigar jak ze mnie baletnica...

A i jeszcze jedna rzecz.

Przy 12mm na końcówce grubości będziesz miał profil o grubości co najmniej 8%.

Takie profile nie latają w F5J na końcówce, bo są zwyczajnie za grube .



W sumie to jesteś pewny, że wiesz co robisz z tym modelem F5J?



Do końca jeszcze nie jestem właśnie pewny, ale widzę i słyszę, że moje wstępne założenia nie mają dużego sensu.

Dzwigar z rurku zauważyłem, że jest w modelach TopModel, ale i na stronie Hyperflight.co.uk w niektórych modelach.



Na co lepiej w takim wypadku zamienić dźwigar, aby wszystko miało ręce i nogi? Płaskowniki węglowe, listewki sosnowe?



13 godzin temu, Krzys20000 napisał:

trochę mały ten model w F5J masz max rozpiętość 4,0 m a u Ciebie tylko 3,0 to zdecydowanie mało

Najprostszym i bardzo trwałym sposobem jest klejenie  , no chyba że ma być rozłącznie ale o tym nie piszesz

Dźwigar z rury, przy projekcie na inżyniera też słabo wygląda



Zależy mi, żeby skrzydło dzieliło się na 3 cześci.

[Patryk Sokol]

To, że TopModel robi cokolwiek, nie jest wyznacznikiem czegokolwiek, niestety



Zróbmy może inaczej - napisz może w ogóle co chcesz zrobić i na czym ma polegać ta praca inżynierska, na razie zadałeś pytanie totalnie ze środka zagadnienia i musiałbyś w pójść we dwie strony na raz z tego punktu. A tak to można najwyżej szpagat zrobić.



[tytan12]

30 minut temu, zywasmierc napisał:

Do końca jeszcze nie jestem właśnie pewny, ale widzę i słyszę, że moje wstępne założenia nie mają dużego sensu.

Dzwigar z rurku zauważyłem, że jest w modelach TopModel, ale i na stronie Hyperflight.co.uk w niektórych modelach.



Na co lepiej w takim wypadku zamienić dźwigar, aby wszystko miało ręce i nogi? Płaskowniki węglowe, listewki sosno

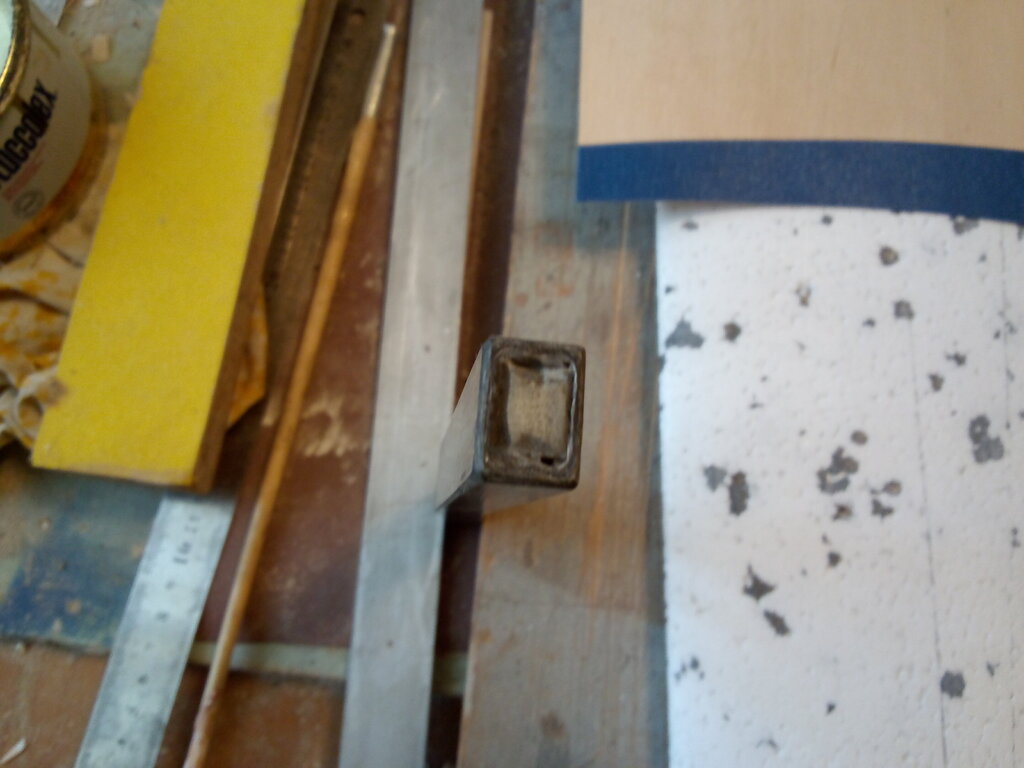

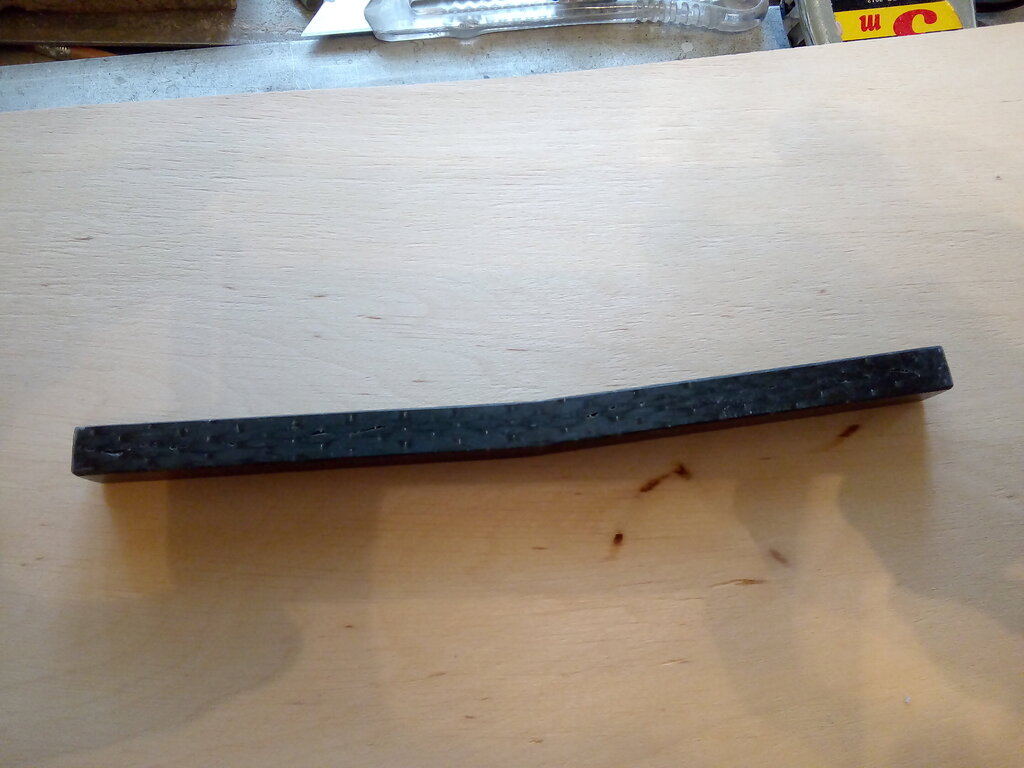

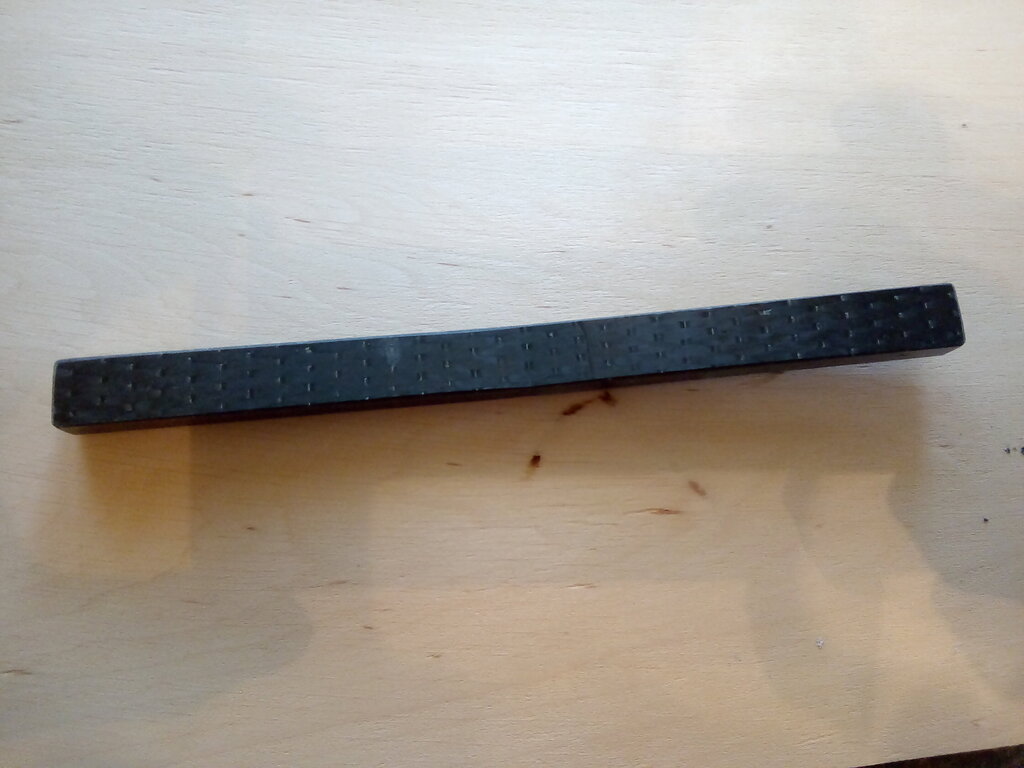

Przy 3m wystarczą dżwigary z sosny,jak masz już dobrany profil to sobie policzysz przekrój dżwigarów.Do połączenia centropłata z uchem płaskownik węglowy zrobiony w formie ,kieszenie wg.uznania,mogą być ze sklejki albo z tkaniny szklanej (lepsze).

[Patryk Sokol]

8 minut temu, tytan12 napisał:

Przy 3m wystarczą dżwigary z sosny,jak masz już dobrany profil to sobie policzysz przekrój dżwigarów.Do połączenia centropłata z uchem płaskownik węglowy zrobiony w formie ,kieszenie wg.uznania,mogą być ze sklejki albo z tkaniny szklanej (lepsze).

Dźwigarów z sosny nie wepchasz do profilu który pasuje do F5J, szczególnie na końcówce.



Zobacz np. klasycznego BubbleDancera:
http://charlesriverrc.org/articles/bubbledancer/PDFs/wing_plan_V2b.pdf

Tam na końcówce już nie wepchasz dźwigara z sosny, a to już nie są profile obecnie stosowane w F5J.



Dodaj do tego pytanie o łączenie płatów ze sobą i ja zaryzykuje, że lepiej się wstrzymać z poradami, aż kolega określi dokładnie co chce zrobić od początku i jaki ma cel w tym przedsięwzięciu.

[Francka]



Godzinę temu, Patryk Sokol napisał:





Zróbmy może inaczej - napisz może w ogóle co chcesz zrobić i na czym ma polegać ta praca inżynierska, na razie zadałeś pytanie totalnie ze środka zagadnienia i musiałbyś w pójść we dwie strony na raz z tego punktu.



Kieruj się radami Patryka , a będzie dobrze. On wie jak to się robi

[samolocik]

Ale bagnety łączące nie muszą być przecież wygięte, można je wykonać wyłącznie w części płaskiej centropłatu. Patrz zdjęcie z planem modelu w linku http://www.arthobby.pl/szybowce/product/endura-e-2-5m-2/  ale to już kandydat na inżyniera powinien sobie przemyśleć i policzyć.







[tytan12]

50 minut temu, Patryk Sokol napisał:

Dodaj do tego pytanie o łączenie płatów ze sobą i ja zaryzykuje, że lepiej się wstrzymać z poradami, aż kolega określi dokładnie co chce zrobić od początku i jaki ma cel w tym przedsięwzięciu

I,tu masz rację,bo znowu zacznie się bicie piany?.
