Witam wszystkich!

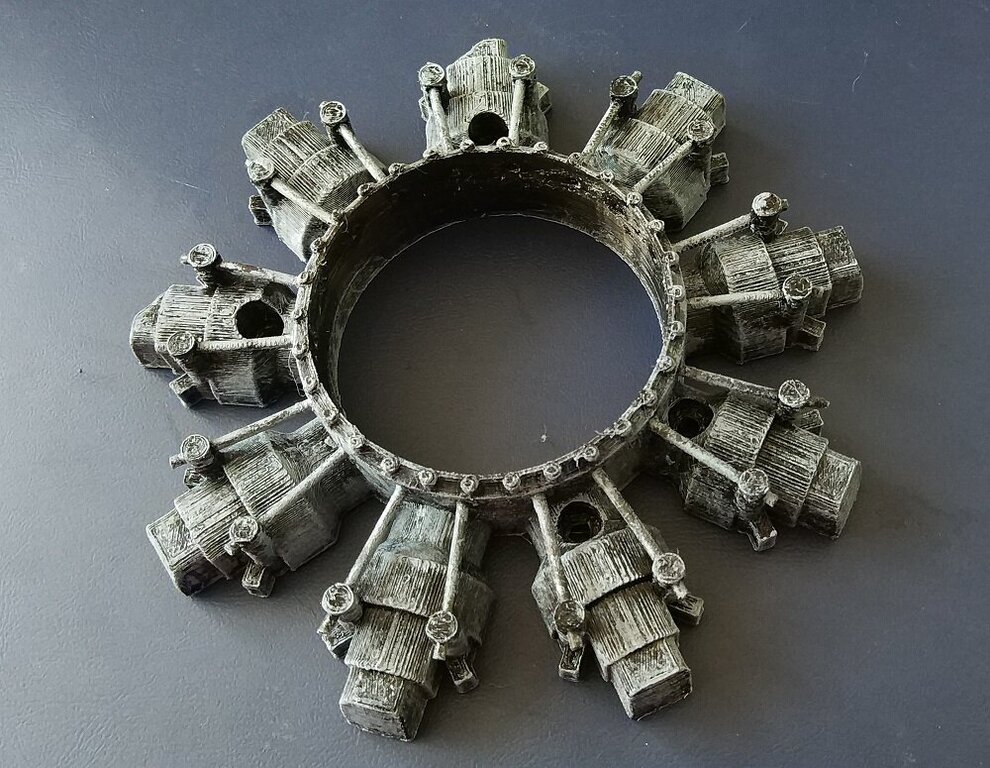

Spodobał mi się PZL-50 "Jastrząb" w wykonaniu kolegi Japima i postanowiłem go wydrukować tylko, że nieco większego tj. o CAŁE 10% - bo tylko takie wydruki będą się mieściły w mojej drukarce. Model będzie drukowany ze zwykłego PLA. Pierwszy raz będę drukował model latający...problemów pewnie będzie wiele...zobaczymy! Na początek poszedł silnik, a raczej jego makieta (bardzo ładna).




Potem wydrukowałem kołpaczek




Silnik wydawał mi się za ciemny, więc go rozjaśniłem farbą.






A tak się prezentują razem.






A potem poleciało parę wydruków...

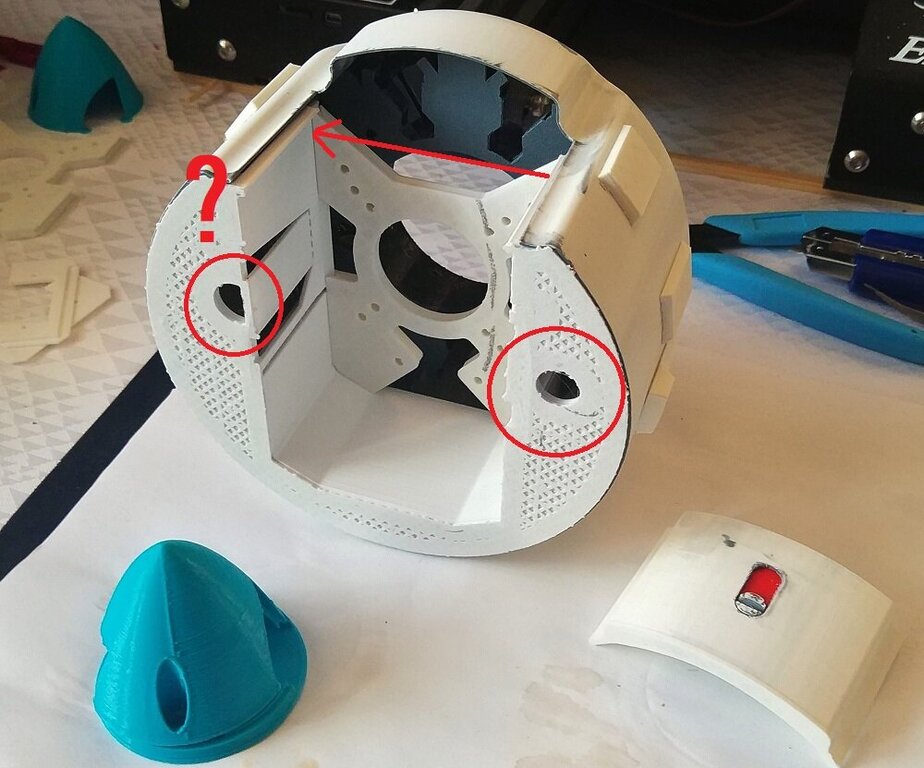

I tutaj mam pytanie do konstruktora (sorry, za moją indolencję), po wydrukowaniu wręgi do mocowania silnika jest ona jakby przesunięta (konstruktor będzie wiedział, co mam na myśli...) i jak widać na zdjęciu, również otwory (nie wiem do czego ) są też przesunięte....może parę słów wyjaśnienia, będzie mi łatwiej to wszystko poskładać. Z góry dziękuję!!!




Opublikowano

Z przodu są serwa tymi otworami pewnie będą wychodzić popychacze.

Wysłane z mojego M2103K19G przy użyciu Tapatalka

Opublikowano

Dzięki, Osa. Domyśliłem się, że tam mają być serwa...choć te półki są pod katem ..., będę potem kombinował...Może ktoś ma zdjęcie przedziału silnikowego...bedę wdzięczny!




Opublikowano

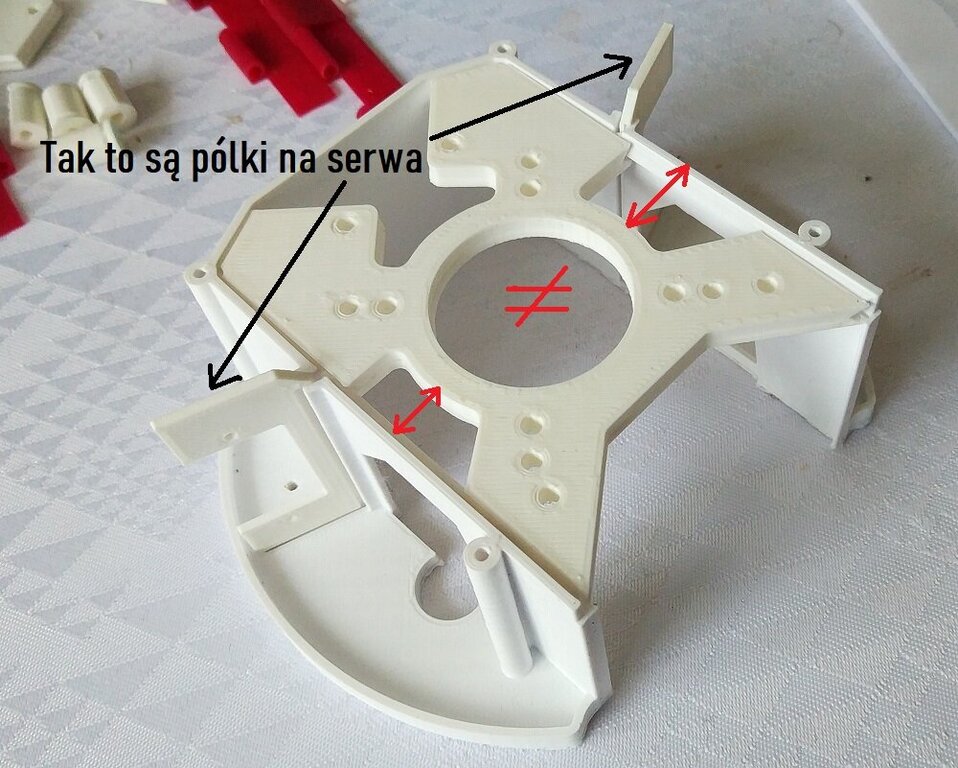

Przesunięcie wedle Twoich czerwonych strzałek to efekt przygotowania pod wyklon silnika.

Wysłane z mojego M2103K19G przy użyciu Tapatalka




  • Lubię to 1
Opublikowano

Osa, dzięki za rady i za zdjęcie, które wiele wyjaśnia ?

A, to obecny stan modelu. Na razie posklejany taśmą ?

Była mała wpadka w trakcie drukowania środkowego segmentu kadłuba z oknami. Okazało się, że 110% , to za duży rozmiar dla drukarki ...wchodziło tylko 107% ?


  • Lubię to 4
Opublikowano

I mój ale bez skalowania. Za to z PetG wydrukowany. Jest to ostatni model który jest u mnie wydrukowany z peta.
Te fałdy są nie do przyjęcia.4efe418c7a4df027f78dc36f9494d25e.jpg

Wysłane z mojego M2103K19G przy użyciu Tapatalka

  • Lubię to 2
Opublikowano
Godzinę temu, Osa napisał:

I mój ale bez skalowania. Za to z PetG wydrukowany. Jest to ostatni model który jest u mnie wydrukowany z peta.
Te fałdy są nie do przyjęcia.4efe418c7a4df027f78dc36f9494d25e.jpg

Wysłane z mojego M2103K19G przy użyciu Tapatalka


Trzeba dac linie podzialu blach. Powinny trochę pomóc.

Opublikowano

W mojej drukowance powierzchnia też jest pofalowana, ale tylko z jednej strony z drugiej jest ok. To ciekawe. Myślałem, że to może z powodu powiększenia lub ustawienia drukowanego elementu w drukarce. No, to trzeba będzie to poprawić. U mnie zamaskuję te fałdy jakimś fantazyjnym kamuflażem, na srebrnym będzie to mocno widać.

Opublikowano

A, tak wyglądają pofałdowania w moim wydruku. Z jednej strony jakby mniejsze.... Może się projektant zmiłuje nad nami.... i jak będzie miał chwilkę wolnego czasu zmodyfikuje projekt, aby był "mniej pofalowany" ???

P50_11.jpg.6b036275647279be8007d31bdfe638d8.jpgP50_12.jpg.fcebe7732aa60ca78e293fe7c39d7678.jpg

  • Lubię to 2
Opublikowano

Prototyp wydrukowałem z Impact PLA i LWPLA.

Co ciekawe kadłub drukowany z LWPLA w moim się nie pofalował.

Widać trochę "zapadnięć" na skrzydle ale bez tragedii.



Zauważyłem, ze przy druku trzeba uważać na przeciągi, aby materiał za szybko nie stygł i się nie deformował.



Ciekawe jak się one wam wyważą całe z cięższego materiału. W moim pakiety powędrowały nad skrzydło :)

Model lata bardzo dobrze, z racji silnika gwiazdowego nie jest tak szybki jak Ki. Z wyposażeniem zaproponowanym przez Przemka można bez problemu latać na połowie gazu :)

Powodzenia w oblotach, dawajcie znać z postępów.



Opublikowano

Skończyłem poprawiać F8F Bearcat. Mam liste poprawek do Tigercata. Zaczynam pracę nad łosiem. Po tym wszystkim poprawię Jastrzebia. Dodam linie. Moge spróbować przygotować go pod skale 1/10 lub nawet 1/8. Wtedy trzeba przymierzyć jakieś chowane podwozie.

Opublikowano

Autsajder1983, będę prowadził taką małą relację z drukowania...podam wagę jaką będzie miał model itp.

 A możesz się pochwalić zdjęciami swoich Jastrzębi, bo rozumiem, że są dwa: jeden z  Impact PLA i drugi z LWPLA.



Japim, wielkie dzięki !!! Myślę, że warto poprawić ten projekt, bo jest wart tego...ładnie wygląda, ładnie lata i to POLSKI SAMOLOT!!! Moim zdaniem, myślę, że powinniśmy się chwalić tym, co robimy dobrze i nam wychodzi...nawet na tak małym poletku w Polsce jakim jest modelarstwo rc.



Chciałem się też upewnić, że na obu skrzydłach są zaznaczone znaczniki środka ciężkości (SC, CoG) do podparcia modelu ("do góry nogami") podczas wyważania modelu. To ten zaznaczony na zdjęciu.


Opublikowano

Tak. To jest zakres sc. Od przedniego do maksymalnie tylnego. Oblot zalecany na przednim. Wariactwo na tylnym. Na obu powinien latac poprawnie.

Opublikowano
2 godziny temu, Hukos1 napisał:

Autsajder1983, będę prowadził taką małą relację z drukowania...podam wagę jaką będzie miał model itp.

 A możesz się pochwalić zdjęciami swoich Jastrzębi, bo rozumiem, że są dwa: jeden z  Impact PLA i drugi z LWPLA.









Jastrząb jest jeden opisany w wątku:



Opublikowano

Powiedz na jakim silniku chcesz go ulatniać? Przy powiększeniu o 10% otwory się poprzesuwają o kilka mm. Moge Ci dosłać pliki na nowe polki na serwa oraz mocowanie silnika. Ale musiałbyś dać info co dokładnie chcesz wsadzić. Ewentualnie będziesz musiał sobie coś dosztukować konwencjonalnymi metodami.

Opublikowano

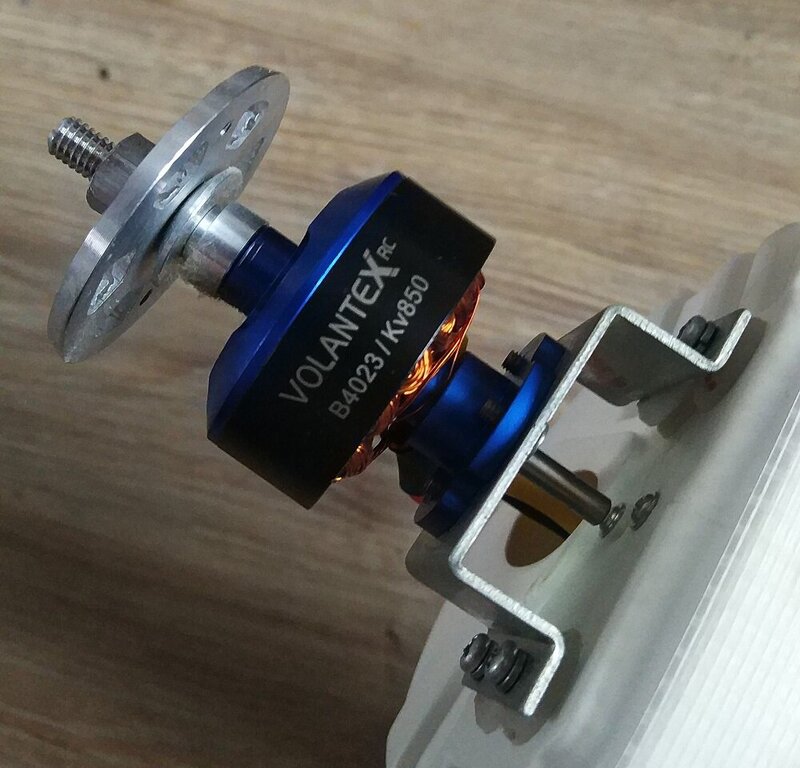

Planuję zaadoptować taki silnik do "Jastrzębia". Myślę, że będzie wystarczający...




Śruby do jego mocowania mają rozstaw 2 cm na 2 cm




Natomiast po powiększeniu o 10% i wydrukowaniu mocowania silnika rozstaw śrub wynosi 2 cm x 2,75 cm




Japim, jakbyś miał chwilę czasu i  nie byłoby to dla Ciebie kłopotliwe to byłbym wdzięczny za przesłanie poprawionych plików do mocowania silnika i ewentualnie półek  do mocowania serw - standard 9 gramów. Z góry dziękuję! ?

Opublikowano

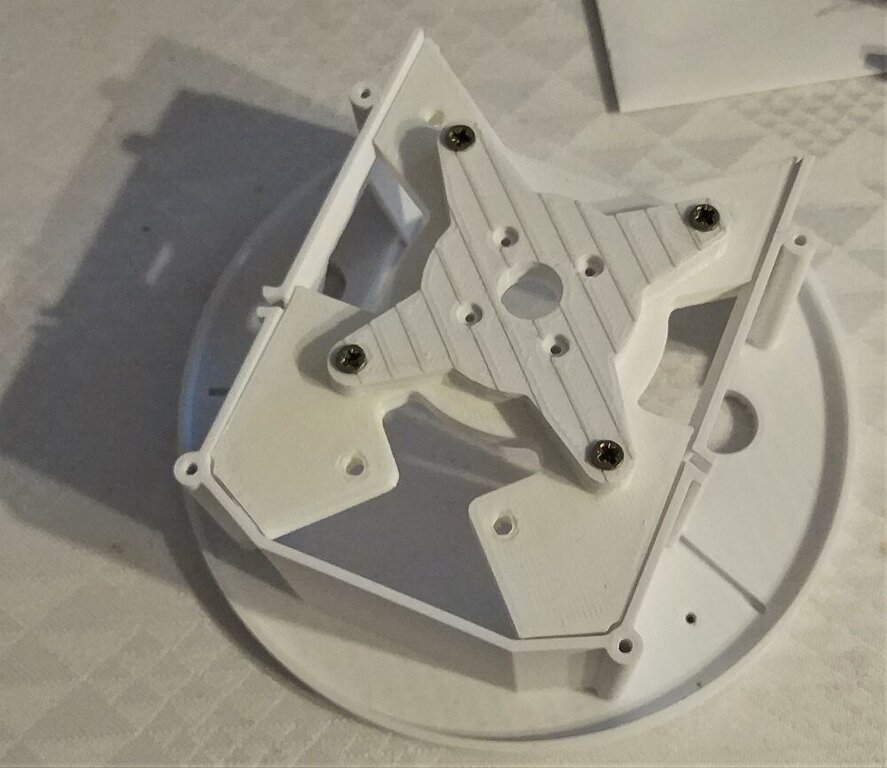

Wzorując się na wydrukowanym (powiększonym o 10%) mocowaniu silnika, zaprojektowałem i wydrukowałem mocowanie z rozstawem odpowiednim pod silnik.




A tutaj przymiarka nowego mocowania...nawet pasuje?
