Mewa z coroplastu

[zbjanik]

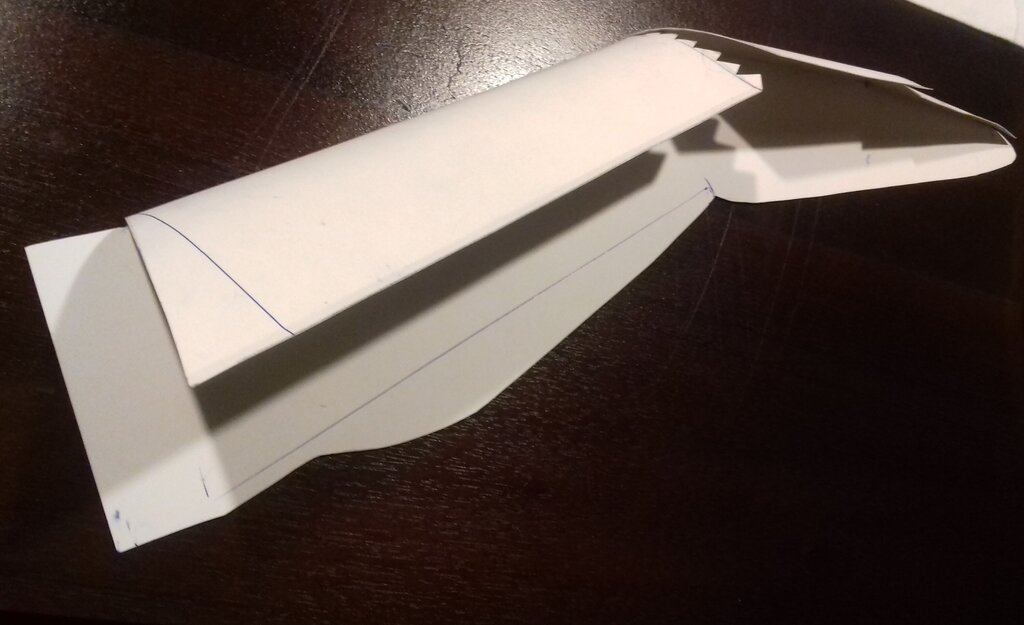

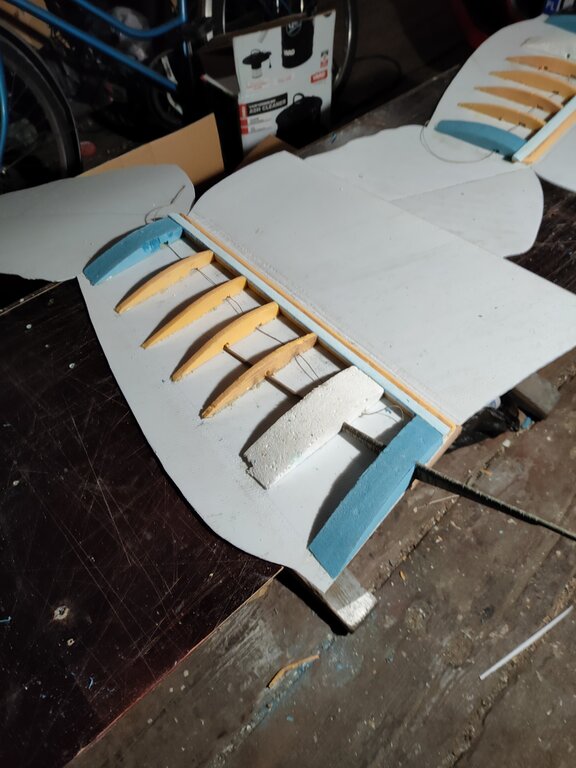

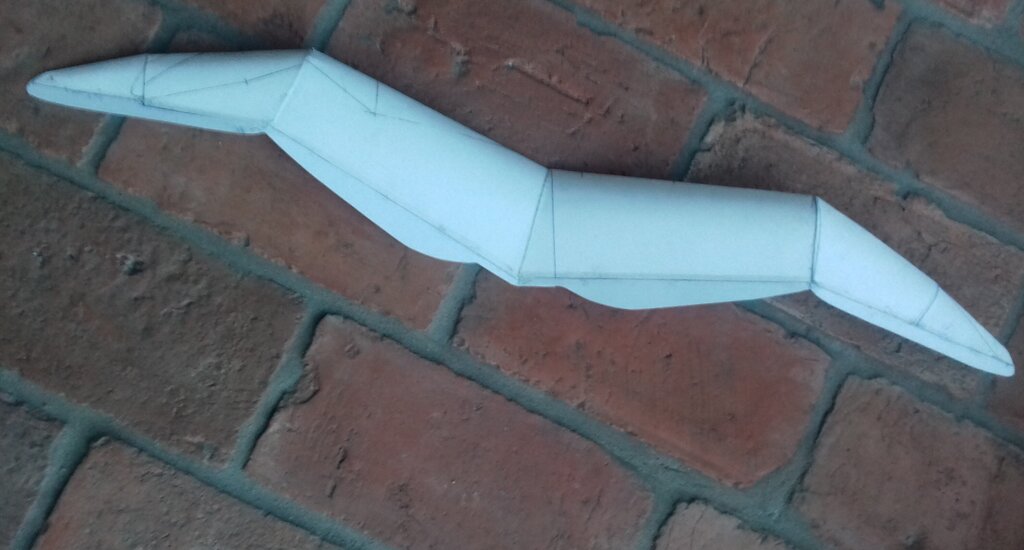

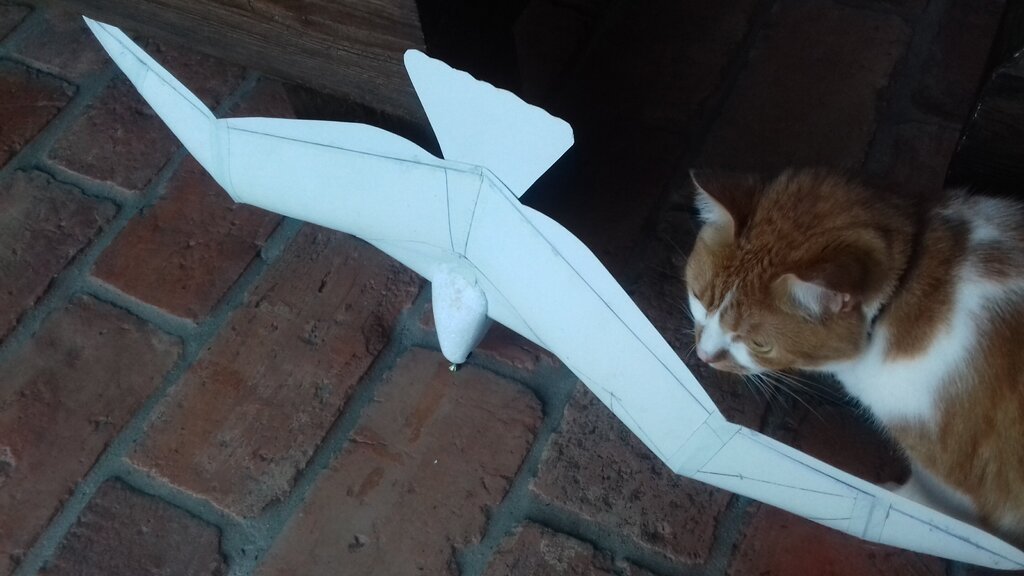

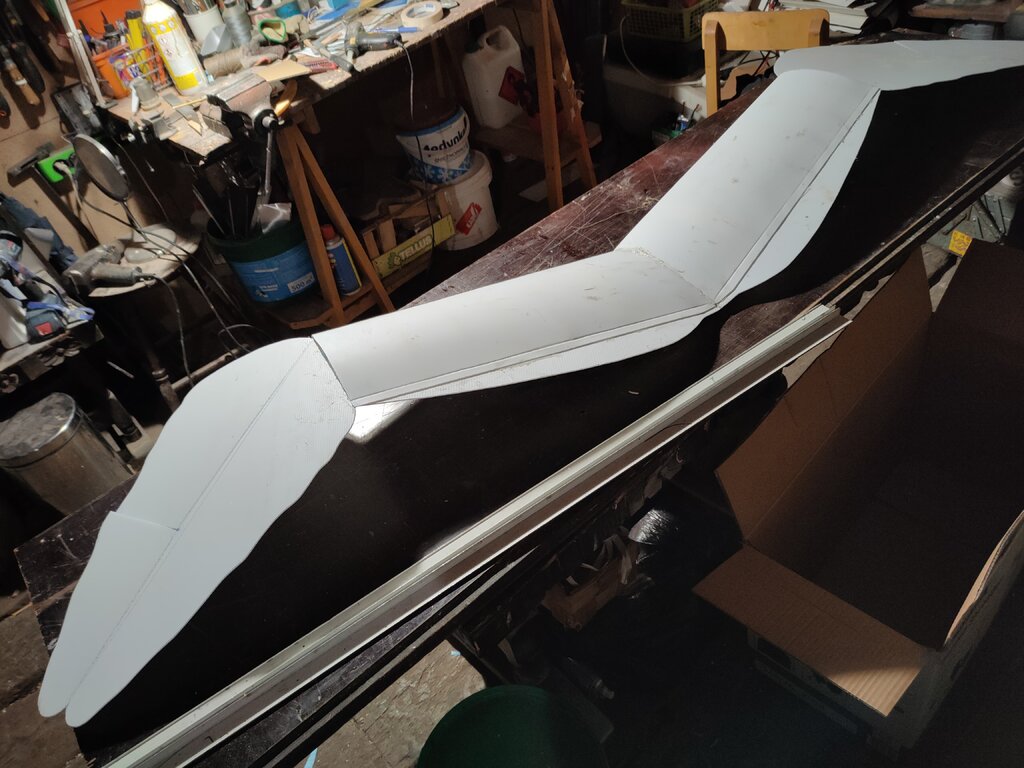

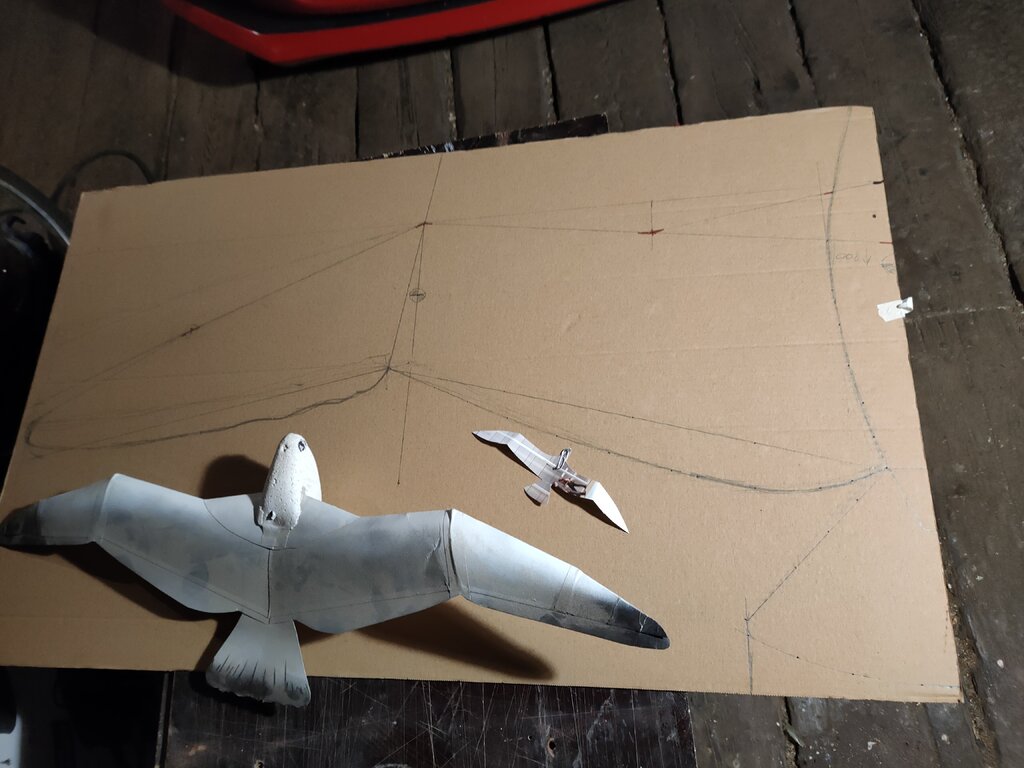

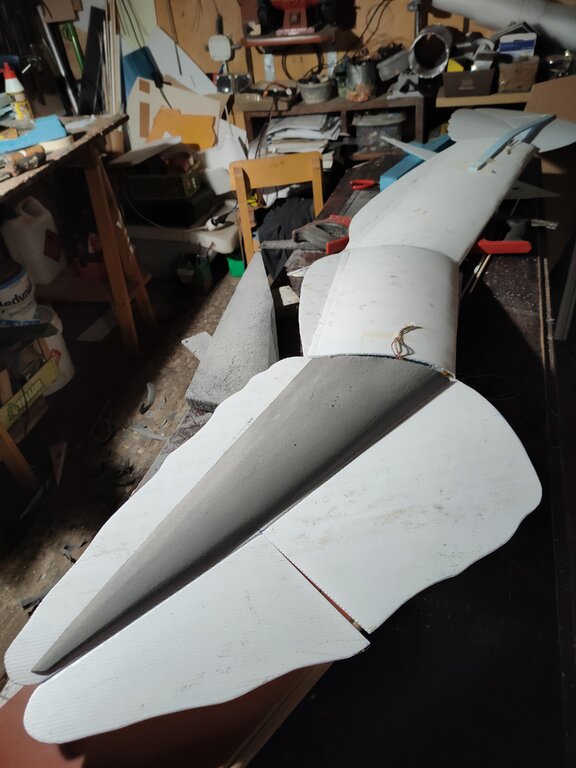

Przyszedł czas na realizację pomysłu zawieszonego w poczekalni już od kilku lat. Najpierw powstał malutki prototypik wycięty z kartonu, wyważony spinaczem. Okazało się, że lata całkiem, całkiem. Był tak mały, że pan Reynolds go zupełnie nie zauważył. Inaczej z kolejnym, już nieco większym, w skali 1:3 w stosunku do planowanej wersji docelowej, która ma 2 m bez trzech centymetrów. Został zbudowany przede wszystkim w celu dokładniejszego określenia położenia środka ciężkości. Doskonałość w locie ma podobną do mniejszej wersji, ale już potrafi się zwinąć w korek. Tym nie mniej lata, choć jest wrażliwy na "parametry wyrzutu" z ręki. Oceniłem w sumie że sprawa jest rokująca, więc przystąpiłem do realizacji skali 1:1. Materiał na skrzydła to coroplast 2 mm. Ogólnie koncepcja jest podobna do "Małego Modelarza", którego jestem wychowankiem (również autorem)- czyli próbą utworzenia bryły, często z powierzchniami nierozwijalnymi z tworzywa płaskiego, powłoki elastycznej, rozwijalnej (papier w "MM", coroplast w Mewie). Spód profilu płaski, góra wyoblona na piankowych żebrach- to w częściach wewnętrznych. W końcówkach zaś wypełnienie pełne z ręcznie rzeźbionego styroduru (rumuński, dość miękki). Nie ma klasycznego dźwigara, pomijając taki szczątkowy w środku skrzydła, wykonany z naprężonego, ugiętego pręta bambusowego przyklejonego do sklejkowego formownika- celem jest tu bardziej zapewnienie wzniosu centropłata. Końcówki skrzydła niestety nie będą miały idealnie gładkiego profilu- nie udało się zagiąć coroplastu na bardzo małym łuku przy takim kierunku kanalików, jaki akurat tam jest. Jest to pewien kompromis z zagadnieniem wytrzymałości skrzydła, postawiłem bowiem na wykonanie połówki z jednego arkusza właśnie ze względu na wytrzymałość. Z drugiej strony, nie ma to być w zamyśle superorchidea, profil w sumie to taki trochę Clark, trochę KFM, może nawet niedokładności będą turbulatorami, które pomogą zachować stateczność przy dość jednak wąskich końcówkach. Tym bardziej, że jeszcze przecież są tam lotki. Sterowanie: lotki, wysokość i gaz. Ster wysokości na ogonie. Nie będzie powierzchni pionowych. Modele wstępne pokazały, że w locie swobodnym da się bez- mam nadzieję, że w sterowanym też. Jeśli okaże się że jednak latanie bez jest albo niemożliwe lub mocno utrudnione, dołożę jakiś statecznik, na pewno "niewidzialny", czyli przezroczysty i na pewno zrobię to z bólem. Jeśli całość wyjdzie pozytywnie, nie wykluczam budowy wersji doskonalszej, już nie takiej "małomodelarzowej", ale z pełnego bądź płytowego styroduru, z lepszymi profilami i kształtami. Ale czas pokaże, na razie przede mną dokończenie skrzydła, potem kadłub i napęd. Kadłub będzie już teraz bliższy tej całkiem finalnej wersji- właśnie "rzeźba" z pianki z oklejoną papierem czy tkaniną powierzchnią. Napęd- motorek tak do góra 200 W, śmigło składane oczywiście -" w dzióbku". Skrzydło z serwami powinno się zamknąć w wadze poniżej 500 g, na to teraz przynajmniej wygląda.

[Atomizer]

Na pewno jest możliwe zbudowanie modelu ptaszka, który nie musi mieć pionowego statecznika!

Są nawet filmy na Youtube, które przeglądałem, ale mają niestandardowe sterowanie.

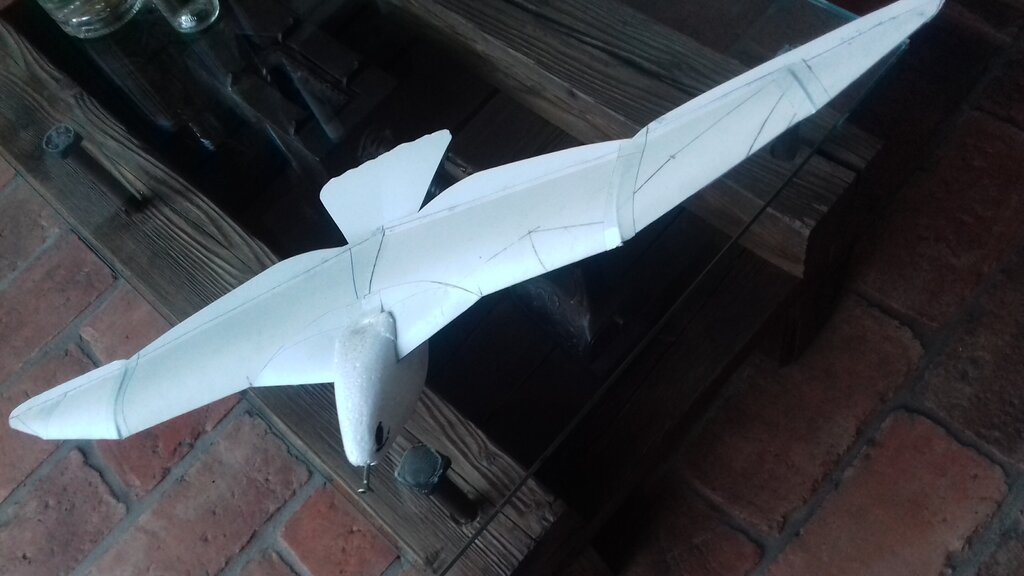

Sam mam w planach budowę orła bielika o rozpiętości 2m ! Ale na razie zatrzymałem się na prototypie 80cm wykonanego ze styropianu do testów i wyważenia aby ustalić SC. I bez pionowego statecznika ucieka w locie na bok po czym się zawija.

Nie mam zdjęcia ale czasem w tle gdzieś się pojawia ukryty, przyczajony do ataku ?

[zbjanik]

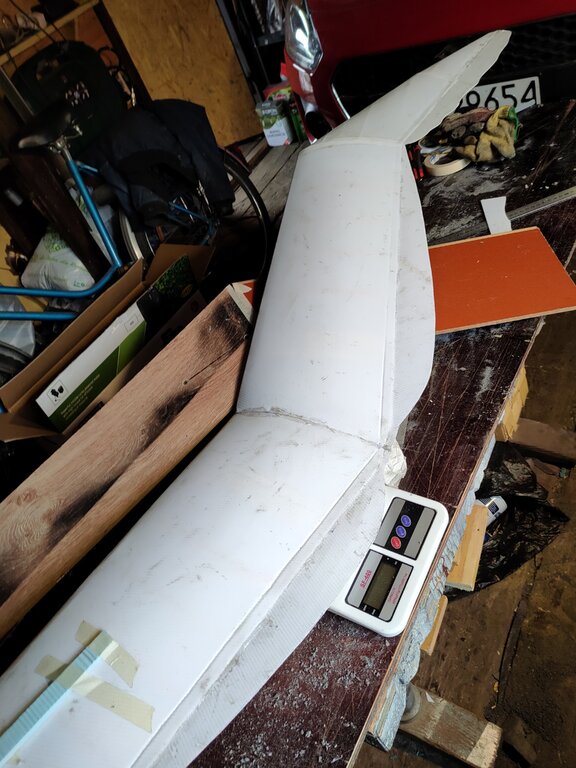

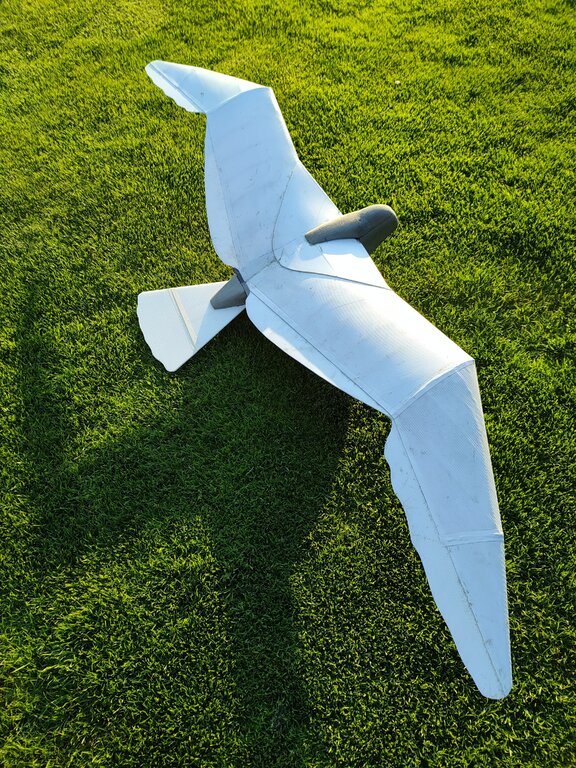

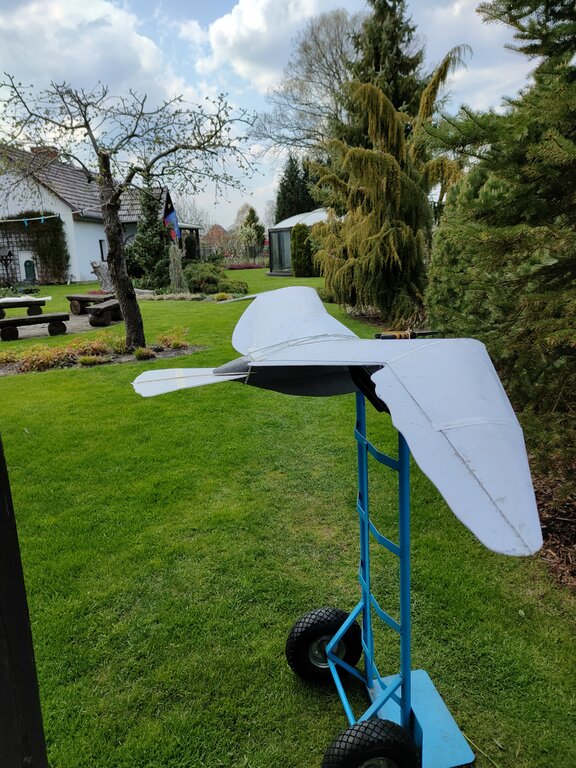

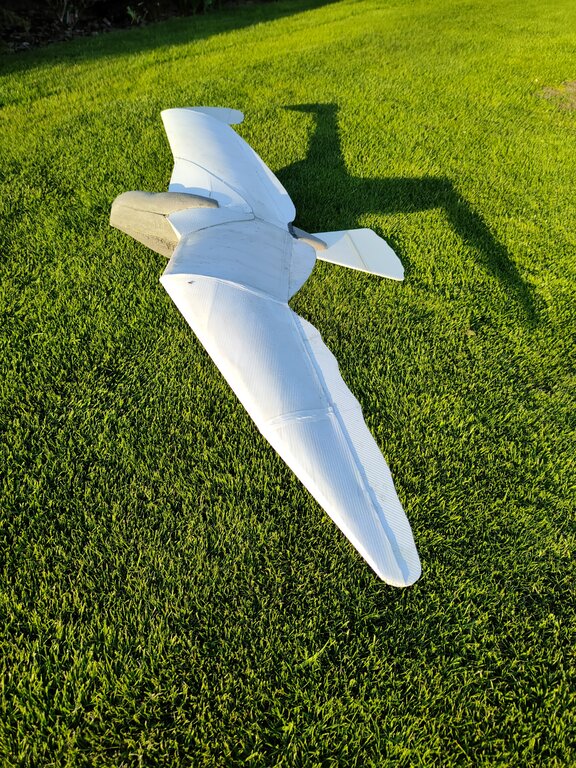

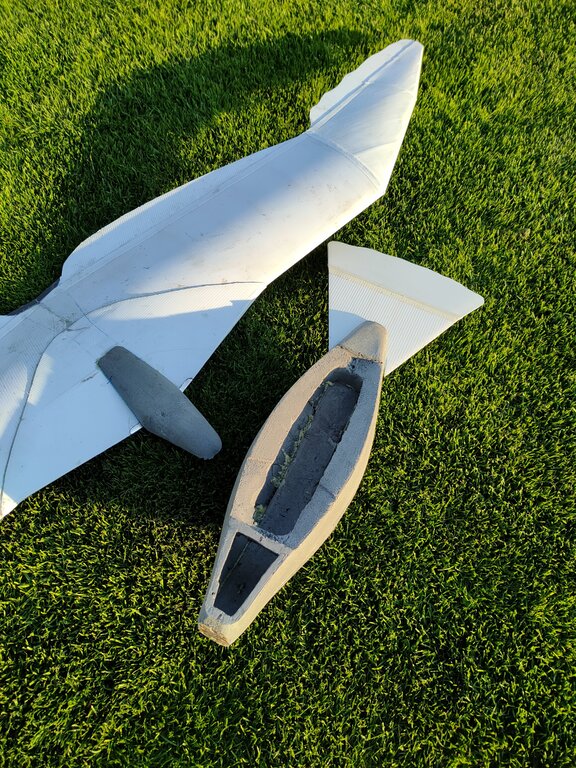

Mewa mozolnie powstaje dalej. Wykonała nawet dwa loty swobodne, bez sterowania jeszcze, ale za to z kombinerkami jako wyważeniem, dla potwierdzenia położenia SC (użyłem wózka transportowego jako wyważarki). Kadłub ze stydoduru, na tym etapie kojarzy się nieco z jakimś galeonem, czy łódką bardziej.

[zbjanik]

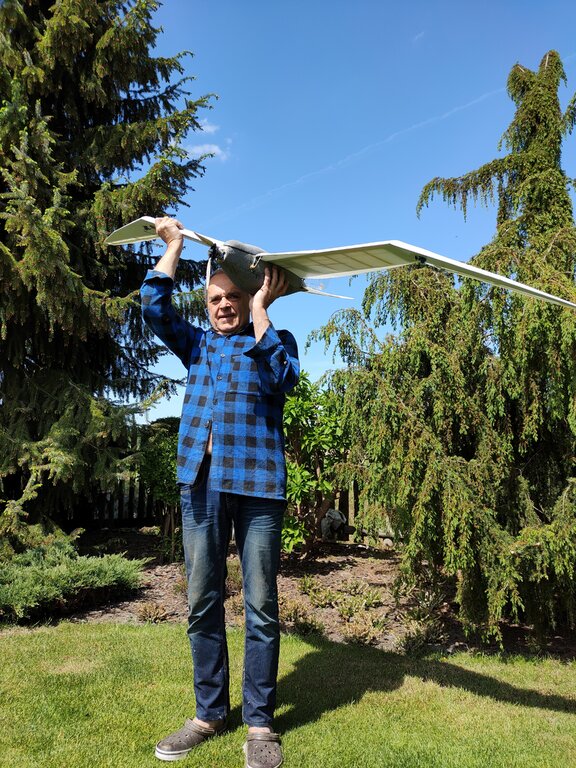

Mewa ulotniona! Nie obyło się bez problemów, dodałem przezroczysty statecznik pionowy ze sterem (czego chciałem uniknąć), znalazłem nowe, właściwe położenie SC i w końcu poszło. Film pokazuje drugi udany lot, pierwszy odbył się w niedzielę, ale dobrze po zachodzie, więc nie filmowałem. Wyznaczone na wstępnych modelach położenie SC dawało stabilny lot z reki, bez napędu. W locie silnikowym natomiast dochodziło do łatwych przeciągnięć pod byle pretekstem- nie dało się tego nazwać lataniem (pomogło duże już zboże- inaczej model by nie przetrwał tych prób). Dołożyłem więc ponad 100 g balastu, SC poszedł do przodu o 15 mm i jak ręką odjął. Ptaszek waży teraz 1300 g, trudno- ale lata! Lotki dość słabo skuteczne, do zakrętu konieczny kierunek, wysokość natomiast OK. Doskonałość niezła, z filmu wyciąłem 3 minuty wyraźnej termiki- model zrobił się za mały w kadrze, ale w kominie latał zupełnie fajnie. Jestem zbudowany jego statecznością- jest dużo lepiej niż w przeciętnym bezogonowcu, przyda się poprawa skuteczności lotek (jakoś to trzeba dopracować), co może dałoby później nadzieję na likwidację jednak statecznika pionowego. W najbliższym czasie musimy się razem do siebie przyzwyczaić, a ja będę myślał, czy ten model zostawić jak jest, a większe zmiany wprowadzić w kolejnym egzemplarzu, czy jednak poprawiać ten.



https://youtu.be/qYQEuKdpA9Q









[sławek]

"Ogonek" można było zrobić w układzie V ..... obyło by się bez  statecznika pionowego

[zbjanik]

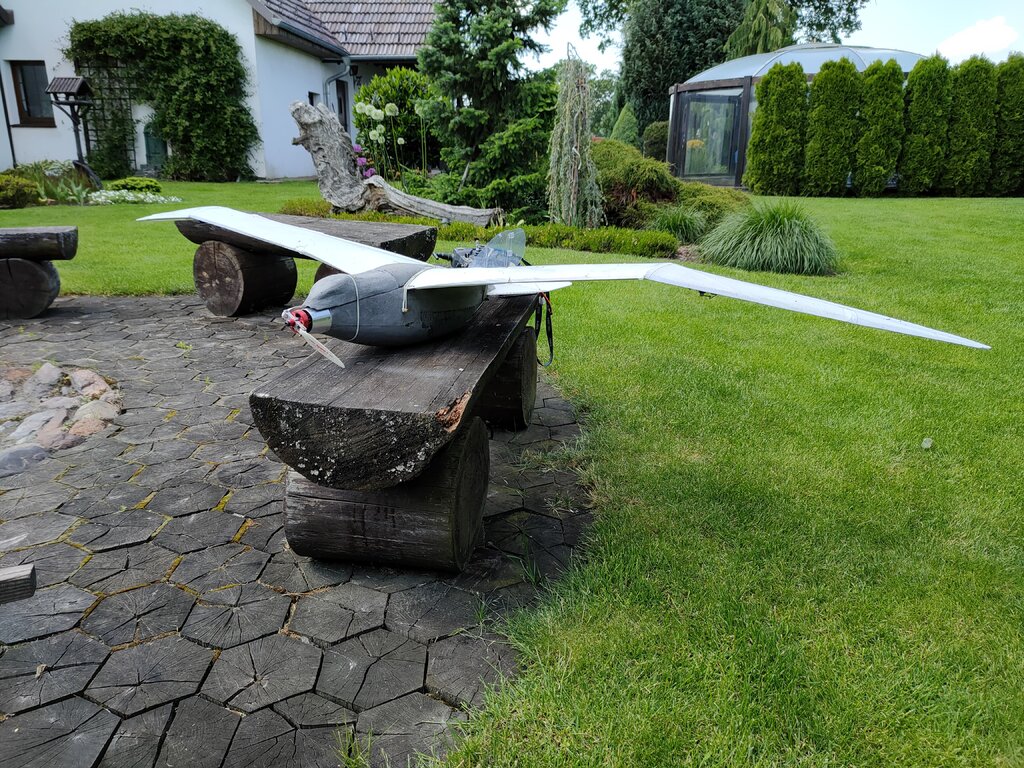

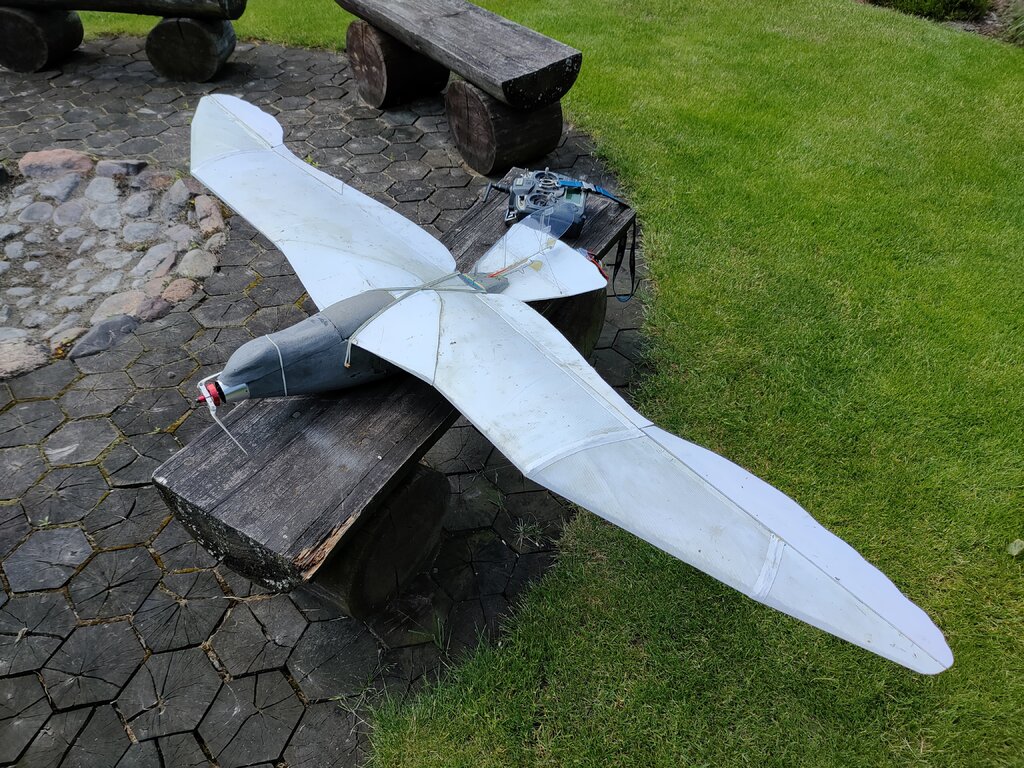

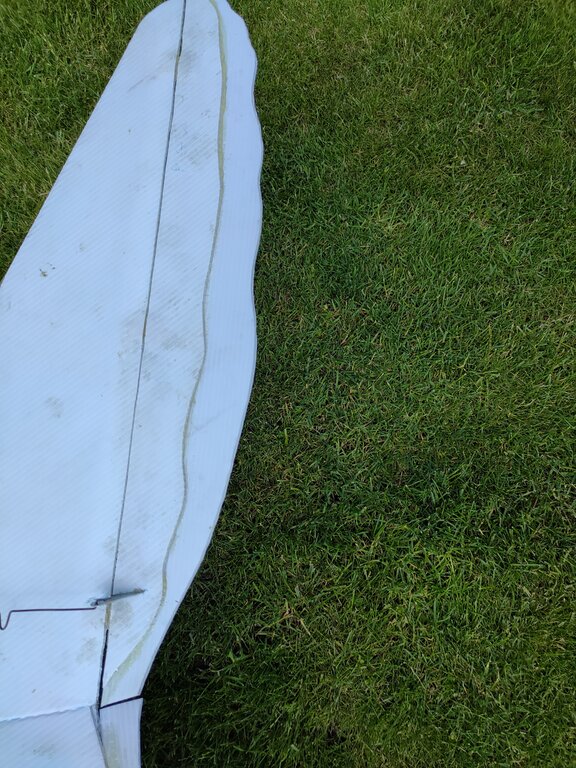

Wprowadziłem kilka poprawek: wydłużyłem szyję ptaka o 70 mm, powiększyłem też powierzchnię lotek o ok. 40%. Jest też inny, cichszy silnik, lepiej pracujący ze składanym śmigłem. Pozostaje jeszcze nadanie zewnętrznej powłoki kadłubowi (papier na wikol i farba), oraz zorganizowanie jakiegoś kołpaka- dzióbka, bo do tego śmigła akurat nie mam. Zamieszczam film złożony z dwu osobnych lotów (wylatałem już prawie 2 godziny Mewą). Lata znakomicie- nie ma w zasadzie żadnych nieprzyjemnych tendencji, słucha sterów, zwłaszcza tego niewidzialnego kierunku, lotek troszkę słabiej. Nie udał mi się przypominany często przez  nieocenionego kolegę Jarka dekalaż - jako rzeczywiste neutrum steru wysokości, takie eksploatacyjne, musi być zastosowane stałe wychylenie w górę- czyli powinien być większy kąt zabudowy statecznika. Ale tak to jest, kiedy buduje się model według zasad aerodynamiki mniemanologicznej, nie tej obliczeniowej. Mniemanologia jako sposób podejścia do opisu i poznania rzeczywistości cały czas ma się dobrze, ale to osobny temat.

Link do filmu:



[Grifon]

Wygląda jak Klińgoński okręt ze Star Treka.
