Wymiary kadłuba to: długość - 845 mm , szerokość - 240 mm (tu może być ciut więcej 😀), wysokość jakieś 110 mm (też może być ciut więcej), waga tego co na zdjęciu 850 g, plus pokrywa.



Zastanawiałem się czy nabyć taki napęd strumieniowy i doszedłem do wniosku że kupie go choćby z powodu tego że turbina jest metalowa i mogę go zamontować w dowolnym kadłubie, no i cena 130 zł też jest kusząca.



Też zastanawiałem się nad tą większą turbiną ....... ale doszedłem do wniosku że silnik jakim dysponuję będzie miał zbyt mało obrotów żeby w pełni wykorzystać jej możliwości, dochodzi do tego waga zespołu ... sam silnik waży 275 g, turbina też swoje waży plus regulator i jak by nie patrzył mamy ponad 550 g 😀 pakiet napędowy to kolejne 550 g



Udało mi się w końcu "uzbroić" w elektronikę tytułowy Airboat.

Przetestuję w nim nową aparaturę RadioLink RC6GSv2 - ma fajny dodatek w postaci odczytu poziomu naładowania akumulatora w łodzi i stabilizację toru jazdy.

Sprawdzę czy wygodniej steruje mi się łódkami aparaturą pistoletową czy tradycyjną.

Muszę tylko poszukać jakiegoś spokojnego akwenu z wygodnym dojściem do lustra wody - bez zarośli 😀

Odnośnik do komentarza
Udostępnij na innych stronach

Postaw mi kawę na buycoffee.to

Kolejna warstwa podkładu. Tym razem tylko na pokładzie, część denna jutro będzie lakierowana.

Położyłem dość grubą warstwę podkładu żeby było co szlifować. Musi to teraz porządnie wyschnąć żeby w trakcie szlifowanie papier się nie "szlichcił"

Jutro "trysnę" dno i też będzie musiało dobrze przeschnąć. Dobrze że jest ciepło - szybciej schnie 😀

W międzyczasie szkicuję sobie dno do napędu strumieniowego.....


Odnośnik do komentarza
Udostępnij na innych stronach

Dno zagruntowane i całość kolejny raz wyszlifowana ...... mam nadzieję że wystarczy tylko jedna warstwa podkładu i nie trzeba będzie tego kolejny raz szlifować .... szlifowanie nie jest moją  "domena ", bardzo nie lubię tej czynności ...

Dotarła do mnie informacją że napęd strumieniowy jest już w Polsce i przeszedł odprawę celną 😀 Pora narysować jakiś kadłub .......

Dziś narysowałem wstępny projekt .... wymiary to 750 x 260 x 112 mm........

Na razie bryła jest kanciasta

Ślizg 5.jpg

Ślizg 4.jpg

Ślizg 3.jpg

Ślizg 2.jpg

Ślizg 1.jpg

Odnośnik do komentarza
Udostępnij na innych stronach

Fluidy, fluidy Panie Kolego Krzysztofie - powiedz mi że, dlaczegósz to parę dni temu znalazłem całkiem przypadkowo ten oto zapomniany przeze mnie stwór, rocznik 2016...


Długość 75 cm

Szerokość 27 cm

Wyporność 1 kG.

I teraz mam dylemat: - Któren najprzód??    ;)



PS. Wygląda na to, ze zrobimy nadprodukcję.    :)

PS2. Można by uzgodnić typoszereg długości kadłuba co 15 cm.

  • Lubię to 1
Odnośnik do komentarza
Udostępnij na innych stronach

6 godzin temu, mjs napisał:

Fluidy, fluidy Panie Kolego Krzysztofie - powiedz mi że, dlaczegósz to parę dni temu znalazłem całkiem przypadkowo ten oto zapomniany przeze mnie stwór, rocznik 2016...



Fajna konstrukcja, płaskie dno idealne do napędu strumieniowego 👍

Choć pawęż jak dla mnie zbyt niska bo w trakcie pływania będzie poniżej linii lustra wody co na jeziorze przy fali raczej nie będzie korzystne.



Ja wzorowałem się na tym modelu - https://www.youtube.com/watch?v=UfFUqzg3z7k

I na tym - https://www.thingiverse.com/thing:930577 .

Rufa jest stosunkowo wysoka.



6 godzin temu, mjs napisał:

Długość 75 cm

Szerokość 27 cm

Wyporność 1 kG.

I teraz mam dylemat: - Któren najprzód??    ;)



Wyporność 1 kg to trochę za mało bo sam napęd waży około 1100 g, trzeba doliczyć ciężar samego kadłuba (nie lakierowanego) - około 850 g ....

i robi się już 2 kg......

Długość 800 mm to max bo turbina jaką kupiłem przewidziana jest do łodzi od 600 do 900 mm .



6 godzin temu, mjs napisał:

PS2. Można by uzgodnić typoszereg długości kadłuba co 15 cm.



O.K. dobry wymiar łatwo podzielić kadłub bez "przecinków"

Czekam w takim razie na rysunki.

Chciałem dołączyć plik STL ale witryna zgłasza błąd i nie chce go zapisać 😟

Odnośnik do komentarza
Udostępnij na innych stronach

Model z pierwszego filmu jest chyba optymalny do dobrej zabawy na wodzie. Ale on może mieć 120 cm długości  i silnik 5 kW. To już rekreacja na bogato. Kadłub, jak widać prosto z drukarki, nieoszlifowany i pływa! Czyli napęd ma znaczenie.



120, 90, 60 cm - długości kluczowe i 105, 75 i 45 cm - długości uzupełniające. Tak bym to widział.

60, 75 i 90 cm - to chyba priorytet.



RB 14, to prawdziwa motorówka, ale wzorować się jest na czym, bo ładna. Akurat na 60 cm. :)






PS. Zainwestowałem w ten motorek: https://abc-rc.pl/product-pol-9926-Silnik-szczotkowy-DC-12-24V-klasy-775-os-5mm-20000RPM-podwojne-lozysko-duzy-moment-obrotowy-uniw.html?gclid=CjwKCAjwquWVBhBrEiwAt1KmwhIdH816fhdPrJ7E7UnUGLJHgjyy8f6ZCERGImB23LC35wjHIF76wRoCktUQAvD_BwE





Odnośnik do komentarza
Udostępnij na innych stronach

Godzinę temu, mjs napisał:

Zainwestowałem w ten motorek



Ja swego czasu kupiłem taki silnik   https://hobbyking.com/en_us/turnigy-xk-3665-2100kv-brushless-inrunner.html?queryID=f9265904b1bedab58d965b2548818e91&objectID=40537&indexName=hbk_live_products_analytics

Moc 2040 W, obroty 2100 kv, waga 275 g myślę że do pompy strumieniowej będzie wystarczający. Przy zasilaniu 14,8 V daje nam 31 000 obrotów.



Jak już wspominałem nie potrafię rysować w programie którego rysunki przesyłasz 😟

Żebym mógł coś narysować w DSM potrzebował bym cztery - pięć wręg i podaną długość przyszłego modelu. Ewentualnie większe zbliżenie na"rzut z przodu".




Ślizg pod turbinę.jpg

Odnośnik do komentarza
Udostępnij na innych stronach

9 godzin temu, mjs napisał:

Poniżej plik do DSM, rozmiar 60 cm.



Serdecznie dziękuję 😀 Jakość pliku super i od razu zapisany w programie DSM !!!! Idealne powierzchnie trójkątne bez dziur i przerw !!!!

Jeszcze raz DZIĘKUJĘ 😀



9 godzin temu, mjs napisał:

Interesująca oferta małego i mocnego silniczka: ......



Silnik 2948 4800 kv - max 82 A, prąd max 12V, prąd obciążenia 2,2 A

Silnik 2948 3450 kv - max 60A, prąd max 17 V, prąd obciążenia 1,6 A

Choć ja osobiście szukała bym silnika z grubszym wałem przy tak dużych obrotach ......np:

https://pl.aliexpress.com/item/1005003412317116.html?spm=a2g0o.productlist.0.0.2cd523a7RzW881&algo_pvid=40548b90-5b26-4954-8173-705f4425e7f3&algo_exp_id=40548b90-5b26-4954-8173-705f4425e7f3-9&pdp_ext_f={"sku_id"%3A"12000025670715319"}&pdp_npi=2%40dis!PLN!!174.83!!!!!%402100bb5116568250902914824e44a4!12000025670715319!sea



https://pl.aliexpress.com/item/4001013623936.html?spm=a2g0o.productlist.0.0.2cd523a7RzW881&algo_pvid=40548b90-5b26-4954-8173-705f4425e7f3&algo_exp_id=40548b90-5b26-4954-8173-705f4425e7f3-0&pdp_ext_f={"sku_id"%3A"10000013511997543"}&pdp_npi=2%40dis!PLN!!182.15!!!!!%402100bb5116568250902914824e44a4!10000013511997543!sea

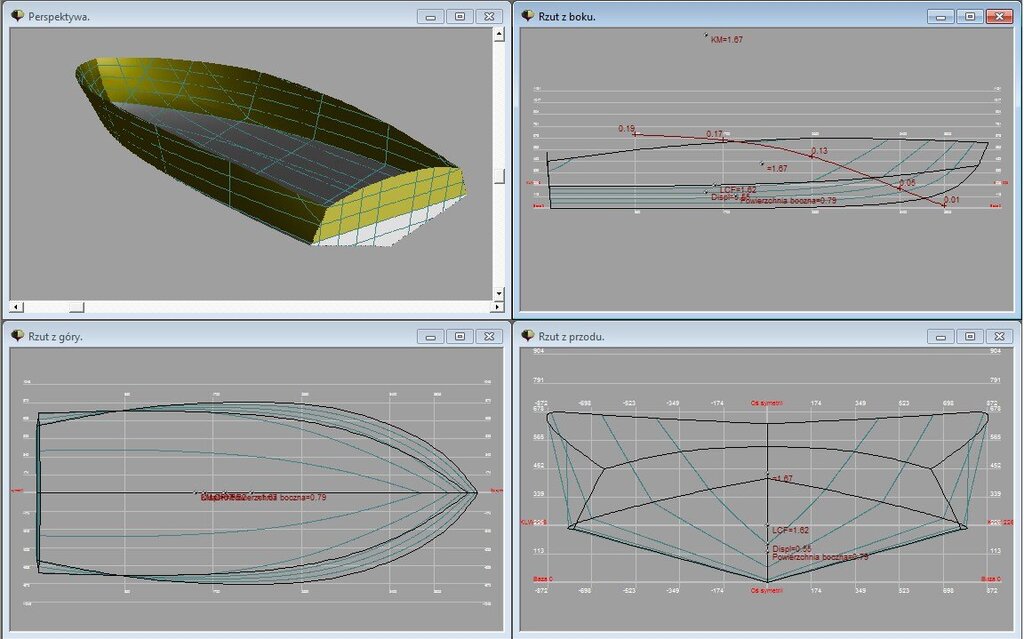

Linie teoretyczne łodzi powiększonej do 750 mm





PB 75.jpg

PB 75 D.jpg

PB 75 C.jpg

PB 75 B.jpg

PB 75 A.jpg

Odnośnik do komentarza
Udostępnij na innych stronach

Głębokie V sugeruje śrubę na wale wysuniętym z dołu pawęży. Ale śruba pod dnem też jest możliwa. A struga?

W sumie, trzeba kombinować z tym, co się ma. Wszak to są eksperymenty wodne.

Rozmiar 75 kojarzy się z klasą FSR STANDARD, a tam są silniki spalinowe o mocy 0,6 kW.





Odnośnik do komentarza
Udostępnij na innych stronach

Kształt tej łodzi przypomina mi motorówki milicyjne jakie pływały po Wiśle w latach 60 - 70 ubiegłego wieku 😀

https://myvimu.com/exhibit/54645668-zdjecie-milicjanta-na-motorowce-z-1963-roku



Raczej ślizgaczem ta łódka nie będzie, śruba poza pawężą chyba nie będzie najlepszym rozwiązaniem. Napęd strugowy też chyba nie jest dobrym rozwiązaniem z powodu "głębokiego V"....... pozostaje śruba pod kadłubem ..........🤔

Choć przyznam że najprościej zrobić śrubę poza pawężą ........😀

Może któryś z kolegów mających większe doświadczenie w tej materii zechciałby udzielić kilku wskazówek ?






Odnośnik do komentarza
Udostępnij na innych stronach

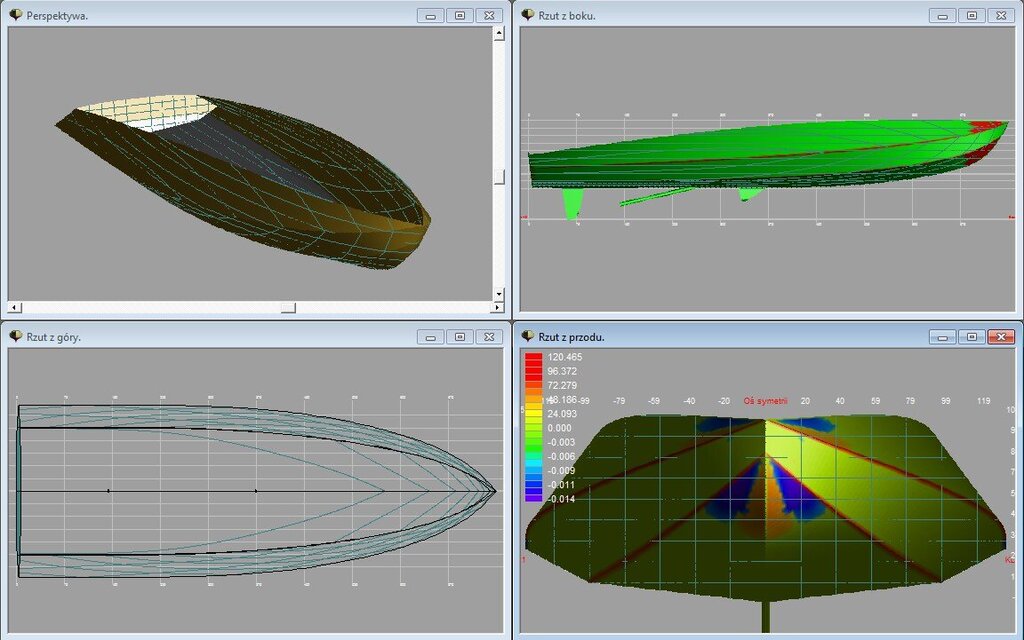

Dzięki Koledze Mirosławowi i jego rysunkom udało mi się narysować i przygotować do druku 3D model tej motorówki RB60 a właściwie RB75

Nie rysowałem wyposażenia dodatkowego typu ster, stabilizatory i wyjście na wał napędowy.  Każdy zainteresowany samodzielnie może wprowadzić do rysunku potrzebne otwory a tu rozstawy są różne. Pokrywa "ładowni" też jest uproszczona, ale można według uznania narysować nadbudówkę, lub otwarty kokpit.

Można z tego projektu przy odrobinie wysiłku uzyskać wręgi i tradycyjnie za pomocą listewek i sklejki zbudować ten model.

Zakładam że każdy kto posiada drukarkę i drukuje w 3D korzysta również z programów graficznych umożliwiających tworzenie modeli 3D.

Motorówka faktycznie ma przyjemne dla oka kształty 😀 myślę że również będzie dobrze pływała.

Wymiary kadłuba : długość - 749 mm, szerokość - 310 mm, wysokość - 136 mm

Pliki zapisane w formacie STL

Pliki udostępniam WYŁĄCZNIE DO UŻYTKU WŁASNEGO



Pokrywa.stl Kadłub.stl

Odnośnik do komentarza
Udostępnij na innych stronach

Lata 50-te, 60-te, sklejkowe motorówki długości 14 stóp. Dzisiaj nazywane klasykami i jakby wracają...

https://www.youboat.com/uk/d/motorboat/glen-l/squirt/351188

U nas Mieczysław Pluciński projektował i budował takie piękności wodne. (Alga)



W tej materii najwięcej do powiedzenia ma kolega Michał (mike217), ale może tu nie zajrzał, bo to wątek z poduszkowcami i innymi pojazdami o dziwnym napędzie do poruszania sie na wodzie i lądzie.

Odnośnik do komentarza
Udostępnij na innych stronach

49 minut temu, mjs napisał:

 ...... ale może tu nie zajrzał, bo to wątek z poduszkowcami i innymi pojazdami o dziwnym napędzie do poruszania sie na wodzie i lądzie.



No właśnie zapomniałem że to wątek o dziwnych pojazdach .... Miało być o "Airboat" a piszemy i rysujemy klasyczne motorówki ...... 🤣



53 minuty temu, mjs napisał:

Dzisiaj nazywane klasykami i jakby wracają...

https://www.youboat.com/uk/d/motorboat/glen-l/squirt/351188

U nas Mieczysław Pluciński projektował i budował takie piękności wodne. (Alga)



Faktycznie piękne, jest co podziwiać.



Wczoraj myślałem trochę o napędzie RB 75 i skłaniam się do śruby za pawężą 😀



Mirek - HELP - czyli pomocy 😀 zastanawiam się nad kadłubem do napędu strumieniowego.

Ideałem było by aby kadłub był w "V" przechodzący w części rufowej w miejscu poboru wody do turbiny jako płaski kawałek dna.

Rysuje takie próby ale wychodzi mi jakieś niezgrabne jajo. To co znalazłem w internecie raczej nie podoba mi się bo dno jest na całej długości płaskie.

Masz jakiś pomysł ???

Odnośnik do komentarza
Udostępnij na innych stronach

Dziękuję Mirku za rysunek 😀

Turbina dotarła do mnie. Właśnie drukuję element testowy mocowania turbiny. Sprawdzam jak będzie to wyglądało przy kadłubie typu "V"

Chyba nie będzie źle ......


Odnośnik do komentarza
Udostępnij na innych stronach

Nie może być źle, jeśli będzie szczelne. A może nawet będzie lepiej, niż przy półzanurzonym?

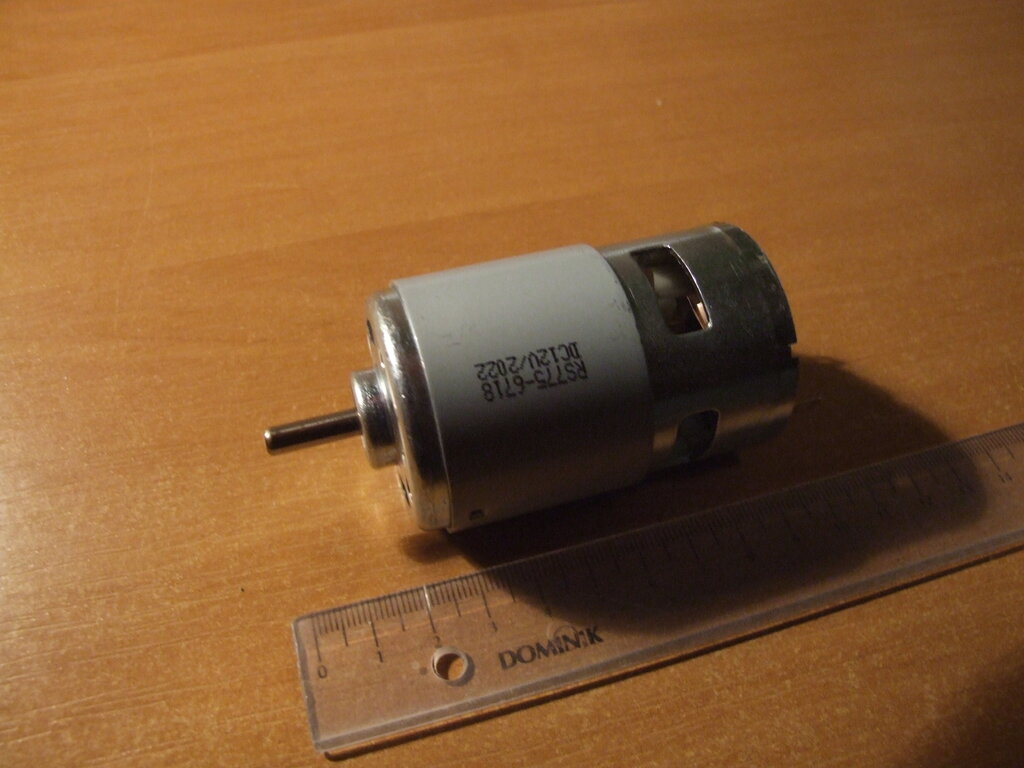

Odebrałem przesyłkę z silnikiem, wygląda satysfakcjonująco, żeby nie powiedzieć rekreacyjnie.

Działa, lekko kopie przy rozruchu na ładowarce, czyli coś tam w środku ma. Najbardziej podoba mi się ośka fi 5 mm.

W poprzednim modelu miałem 4 mm (silnik od wycieraczek) i budził szacunek. Kręcił ze śrubą 50 mm, a nawet 60 mm.

Szału nie było. Teraz może być niespodzianka. Niby tylko 100 W, obrotów dosyć spokojnie więcej. Sam jestem ciekawy, co pokaże w programie minimum.






Mam kilka plików Jet-ów do wydrukowania, któryś z nich jest na ośkę fi 5. Trzeba popróbować czy da się to połączyć, czy wrócić do śruby.

Odnośnik do komentarza
Udostępnij na innych stronach

6 godzin temu, mjs napisał:

Mam kilka plików Jet-ów do wydrukowania, któryś z nich jest na ośkę fi 5. Trzeba popróbować czy da się to połączyć, czy wrócić do śruby.

Zawsze możesz użyć redukcji. Za kilka złotych w Aliexpres można kupić takie łączniki,sztywne połączenia i przegubowe.

To co na zdjęciu  - oś silnika 5mm oś śruby 4 mm  np:

https://pl.aliexpress.com/item/32527458049.html?spm=a2g0o.productlist.0.0.2402b6b3ZHIQPY&algo_pvid=32072b9f-d64a-4b51-a092-c8bf375affdf&algo_exp_id=32072b9f-d64a-4b51-a092-c8bf375affdf-52&pdp_ext_f={"sku_id"%3A"62499984725"}&pdp_npi=2%40dis!PLN!!6.4!!!5.07!!%400b0a187b16570774711301070e9ce8!62499984725!sea



https://pl.aliexpress.com/item/1005003808341565.html?spm=a2g0o.productlist.0.0.2402b6b3ZHIQPY&algo_pvid=32072b9f-d64a-4b51-a092-c8bf375affdf&algo_exp_id=32072b9f-d64a-4b51-a092-c8bf375affdf-55&pdp_ext_f={"sku_id"%3A"12000027236197320"}&pdp_npi=2%40dis!PLN!!1.85!!!6.11!!%400b0a187b16570774711301070e9ce8!12000027236197320!sea



6 godzin temu, mjs napisał:

Nie może być źle, jeśli będzie szczelne. A może nawet będzie lepiej, niż przy półzanurzonym?

Chyba użyję rękawiczki chirurgicznej do uszczelnienia miejsca poboru wody 🤔 wytnę z niej uszczelki .

Pompa podniosła się niecałe 15 mm, więc nie jest źle 😀

Martwi mnie tylko że śruba jest plastikowa ..... na zdjęciu pędnik był metalowy ....

Samo wykonanie pompy jest bardzo dobre !


Odnośnik do komentarza
Udostępnij na innych stronach
