Odbiornik Optima 7 - podlaczenie zasilania i wejść


Luki800
 Share

Recommended Posts

Witam,

Czy ktoś z Państwa pomoze jak podlaczyć do odbiornika Hitec Optima 7 wtyczki?

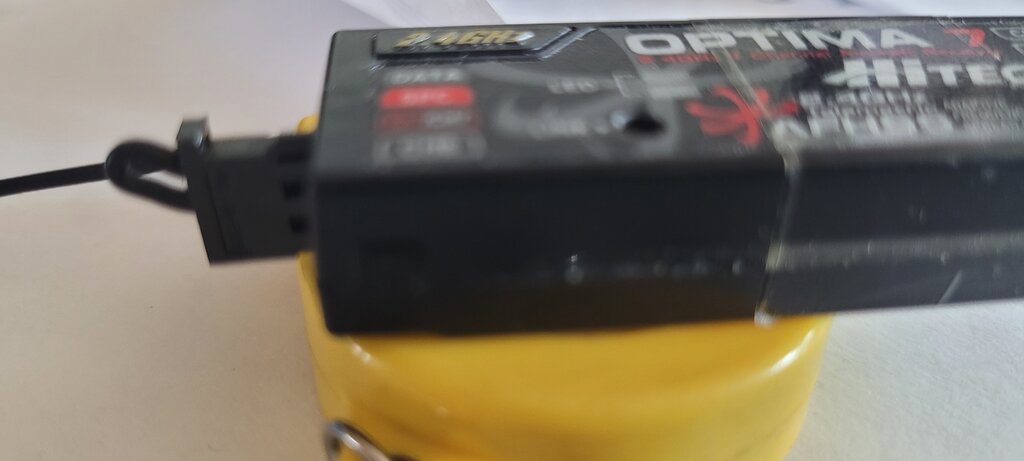

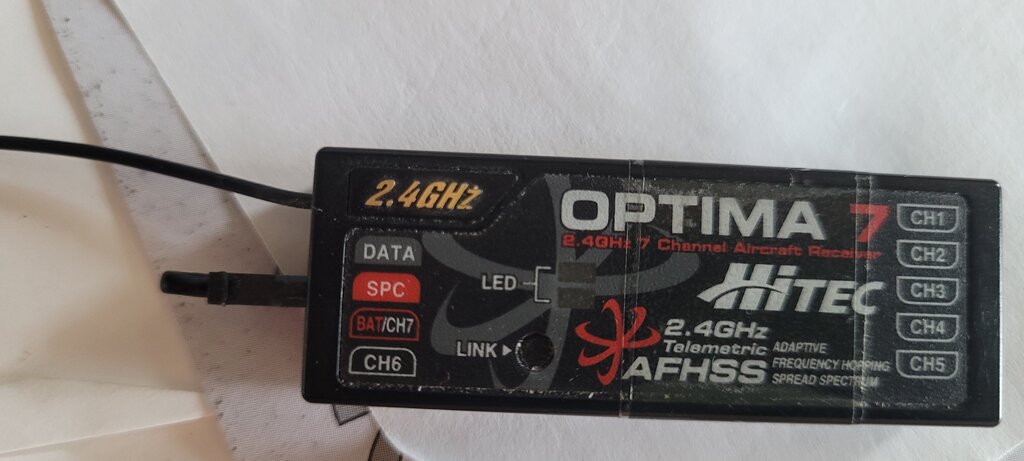

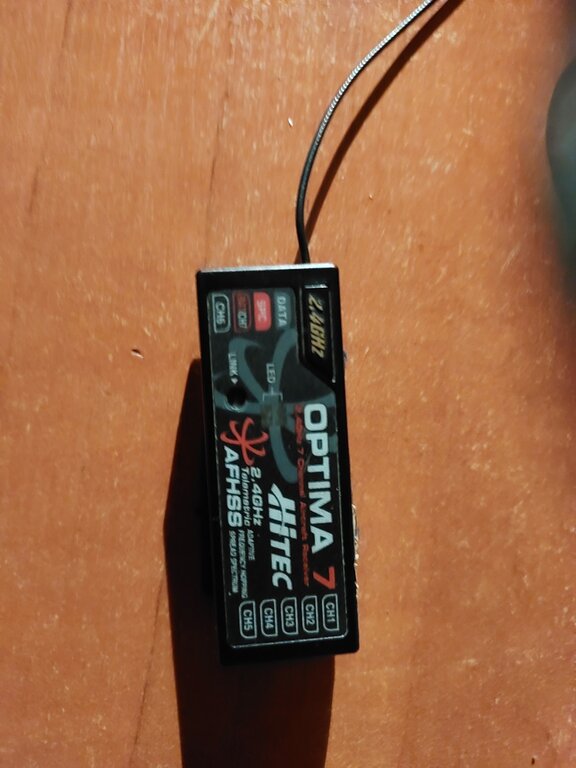

W załaczniku zdjecie jak dokladnie wyglada odbiornik



Dodam ze model spalinowy.



Z gory dziekuję za pomoc.

pozdrawiam


Link to comment
Share on other sites

10 minut temu, Irek M napisał:

Ale w czym problem? Jeśli chodzi o bieguny to żółtym do góry.

Czyli rozumie ze zasilanie podpinam tam gdzie "BAT/CH7"



A jeszcze się jakąs pętle robiło na któryms wyjśćiu z tego co pamiętam, aby działało ???

Link to comment
Share on other sites

Tak, zasilanie tam gdzie Bat/Ch7. znaczy, że możesz tu podłączyć tylko zasilanie lub przez kabel Y zasilanie i coś pod kanał 7. Nie wiem o jakiej pętli piszesz, nigdy czegoś takiego nie stosowałem.

Link to comment
Share on other sites

pętla -z drugiej strony (tam gdzie antena w gniazdo SPC wkładasz wtyczkę z połączonym górnym i środkowym pinem.  wtedy zasilanie odbiornika masz z tej samej lini co serwa -czyli dołączone jest zworką do tego co dałeś pod 7/bat

 jeśli wtyczki SPC nie ma -to zasilanie na 7/bat idzie tylko na serwa -a sam odbiornik jest bez prądu.



możesz pod SPC dać oddzielne zasilanie z innego pakietu -wtedy drugi kabelek na dole  minus a na środkowy pin plus (bez zworki bo będzie zwarcie). zakres napięć na to wejście odbiornika jest duuuży od 3,5V do  nie pamiętam chyba max 35V.   W nadajnikach z telemetrią pokaże jakie napięcie jest na SPC.



czyli opcje

-zworka i odbiornik zasila się z aku tego co serwa albo z bec regulatora obrotów wpiętego pod dowolny kanał.



-bez zworki i oddzielny pakiet pod spc -wtedy sam odbiornik jest zasilany z własnego pakietu innego niż serwa lub/i regulator z silnikiem -może być odporniejsze na zakłócenia (np jeśli serwa sieją lub z regulatora idą zakłócenia po linii bec albo są spore spadki napięcia np. przy dodaniu gazu lub machaniu serwami.



-bez zworki i kabelek SPC bezpośrednio pod wspólny pakiet zasilający -wszystko z tego samego pakietu regulator wpięty w swój kanał zasila serwa.  odbiornik dostaje pełne napięcie z pakietu i nie jest narażony na chwilowe spadki napięcia jeśli machasz serwami i bec regulatora nie wyrabia.

no i nadajnik pokazuje pełne napięcie pakietu (a nie napięcie bec zasilające serwa)  -widzisz ile prądu jeszcze zostało, w nadajniku możesz ustawić alarm, że napięcia pakietu za niskie/że prąd się kończy.





https://hitecrcd.com/files/Optima_679_Manual.pdf

Link to comment
Share on other sites

24 minuty temu, latacz napisał:

pętla -z drugiej strony (tam gdzie antena w gniazdo SPC wkładasz wtyczkę z połączonym górnym i środkowym pinem.  wtedy zasilanie odbiornika masz z tej samej lini co serwa -czyli dołączone jest zworką do tego co dałeś pod 7/bat

 jeśli wtyczki SPC nie ma -to zasilanie na 7/bat idzie tylko na serwa -a sam odbiornik jest bez prądu.



możesz pod SPC dać oddzielne zasilanie z innego pakietu -wtedy drugi kabelek na dole  minus a na środkowy pin plus (bez zworki bo będzie zwarcie). zakres napięć na to wejście odbiornika jest duuuży od 3,5V do  nie pamiętam chyba max 35V.   W nadajnikach z telemetrią pokaże jakie napięcie jest na SPC.



czyli opcje

-zworka i odbiornik zasila się z aku tego co serwa albo z bec regulatora obrotów wpiętego pod dowolny kanał.



-bez zworki i oddzielny pakiet pod spc -wtedy sam odbiornik jest zasilany z własnego pakietu innego niż serwa lub/i regulator z silnikiem -może być odporniejsze na zakłócenia (np jeśli serwa sieją lub z regulatora idą zakłócenia po linii bec albo są spore spadki napięcia np. przy dodaniu gazu lub machaniu serwami.



-bez zworki i kabelek SPC bezpośrednio pod wspólny pakiet zasilający -wszystko z tego samego pakietu regulator wpięty w swój kanał zasila serwa.  odbiornik dostaje pełne napięcie z pakietu i nie jest narażony na chwilowe spadki napięcia jeśli machasz serwami i bec regulatora nie wyrabia.

no i nadajnik pokazuje pełne napięcie pakietu (a nie napięcie bec zasilające serwa)  -widzisz ile prądu jeszcze zostało, w nadajniku możesz ustawić alarm, że napięcia pakietu za niskie/że prąd się kończy.





https://hitecrcd.com/files/Optima_679_Manual.pdf

Chyba mi pomogleś :)



Chce tą zworke bo mam jeden pakiet zasilajacy na cały model.



Czyli ta zworka do gniazda SRC - a ktore kable mam zewrzeć?

Mam kolory: czerwony-pomarańczowy-czarny.

Link to comment
Share on other sites

wtyczka w gniazdo SPC zewrzeć kable który wchodzi od góry  i na środku  -jeśli do tego gniazda  dasz typowy kabelek od serwa to będzie pomarańczowy  z czerwonym. gniazdo SPC licząc od góry od strony wierzchu.



1   górny  pin +  (połączony wewnątrz odbiornika pod środkowe piny gniazdek serw czyli pod plusy w gniazdach serw)

2 środkowy pin + zasilania tylko odbiornika (podłączasz go albo zworką do górnego pinu zasilanie  odbiornika z gniazd serw -albo oddzielny kabel pod oddzielne aku)

3 dolny pin   --     pod oddzielne aku.



jeśli masz model z silnikiem elektrycznym  i nadajnik hitec z telemetrią   to najwygodniej zamiast zworki  dać do SPC kabelek +  i _ prosto z wspólnego pakietu.

  a na  gniazda serw zasilanie pójdzie albo z regulatora obrotów, albo układu bec zasilajacego serwa.



 chyba, że to szybowiec i zasilanie serw bezpośrednio z pakietu -to najprościej zworka (inne  rozwiązania nic tu nie wnoszą)

  • Dzięki 1
Link to comment
Share on other sites

12 minut temu, latacz napisał:

wtyczka w gniazdo SPC zewrzeć kable który wchodzi od góry  i na środku  -jeśli do tego gniazda  dasz typowy kabelek od serwa to będzie pomarańczowy  z czerwonym. gniazdo SPC licząc od góry od strony wierzchu.



1   górny  pin +  (połączony wewnątrz odbiornika pod środkowe piny gniazdek serw czyli pod plusy w gniazdach serw)

2 środkowy pin + zasilania tylko odbiornika (podłączasz go albo zworką do górnego pinu zasilanie  odbiornika z gniazd serw -albo oddzielny kabel pod oddzielne aku)

3 dolny pin   --     pod oddzielne aku.



jeśli masz model z silnikiem elektrycznym  i nadajnik hitec z telemetrią   to najwygodniej zamiast zworki  dać do SPC kabelek +  i _ prosto z wspólnego pakietu.

  a na  gniazda serw zasilanie pójdzie albo z regulatora obrotów, albo układu bec zasilajacego serwa.



 chyba, że to szybowiec i zasilanie serw bezpośrednio z pakietu -to najprościej zworka (inne  rozwiązania nic tu nie wnoszą)



Dziękuje bardzo za konkretną odpowiedz.

(Model spalinowy Extra300s)



Czyli zworka do gniazda SRC i wlasnie mam kabel z wtyczką z serwa i z tego zrobie zworkę łączać przewod pomarańczowy z czerwonym.



Odezwe się jak mi poszło :)
