Irek M Opublikowano 10 Marca 2023 Opublikowano 10 Marca 2023 Pomóżcie ? Gwint zmierzony grzebieniem Whitworth 55". Pasuje dokładnie takie oznaczenie; 24G 3/16. 7/32. Średnica gwint odpowiadająca M8. Gdy szukałem narzynek to szybko wyskakiwały 24G 3/16 ale to jest mniejsza średnica gwintu niż 8mm. Więc zupełnie nie wiem jak szukać. Pomocy:-)
dyra63 Opublikowano 10 Marca 2023 Opublikowano 10 Marca 2023 Może to gwint amerykański UNC https://mikromierz.pl/wymiary-gwintow-calowych-UNC-wedlug-normy-ANSI-B1-1 Spróbuj jeszcze tego UNF 5/16x24 to gwinty drobnozwojowe często stosowane na końcówkach wału silników. https://mikromierz.pl/wymiary-gwintow-calowych-UNF-wedlug-normy-ANSI-B1-1

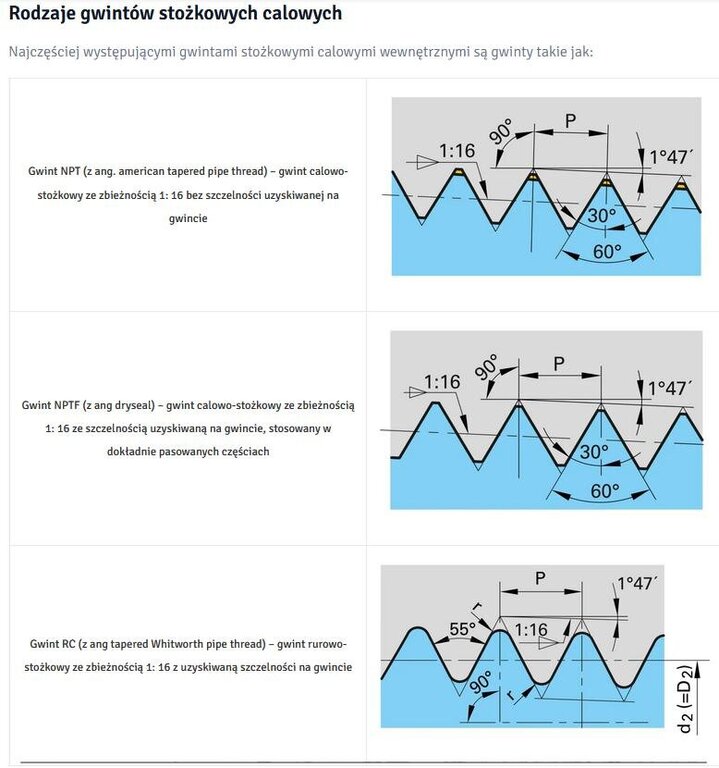

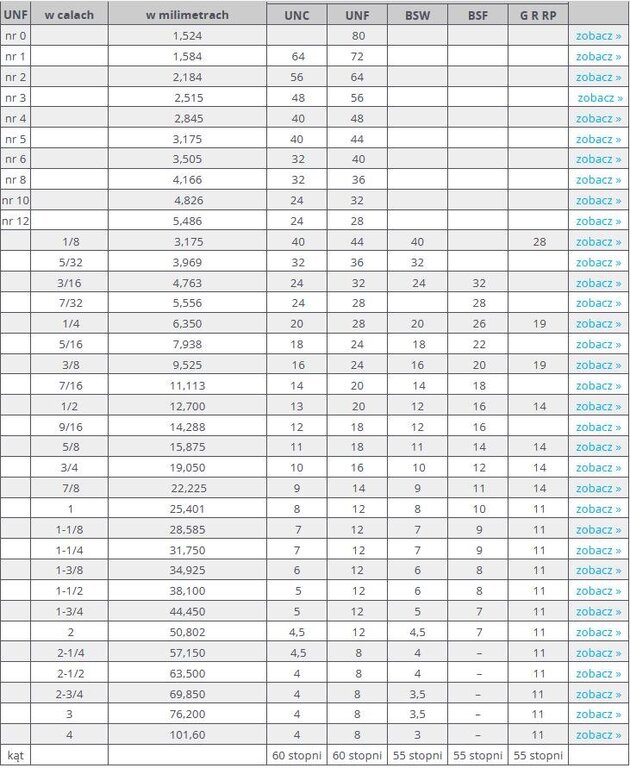

Ta odpowiedź cieszy się zainteresowaniem. RomanJ4 Opublikowano 10 Marca 2023 Ta odpowiedź cieszy się zainteresowaniem. Opublikowano 10 Marca 2023 Pomiar gwintów calowych w odróżnieniu od pomiaru dwóch odmian gwintów metrycznych -zwykłe/znormalizowane mające skok nominalny*, i drobnozwojne, gdzie grzebień podaje nam tylko zmierzony skok(np 1; 1,5; itd, nie podając średnicy na której jest nacięty - ta też może być znormalizowana/nominalna lub dowolna, np zwykły (nominalny) gwint śruby M8 ma skok 1,25mm (w oznaczeniu gwintów nominalnych skoku się nie podaje, ale już ten sam skok 1,25 nacięty na średnicy innej niż nominalne 8mm trzeba podawać, np M24x1,25, bo nominalny gwint M24 ma skok 3mm. W metrycznych gwintach innych niż nominalne, na przykład drobnozwojny, np M8x1 (mniejszy niż nominalny 1,25) skok w oznaczeniu się podaje. Także skok większy niż nominalny(choć to rzadko występuje), np M8x1,5. W calowych jest nieco inaczej. Grzebień oprócz ilości zwojów na cal pokazuje także standard i średnicę(w calach) gwintu, np rzeczone 24G 3/16, ponieważ o ile ilość zwojów na cal w każdym mierzy się tą samą miarą, to już standard gwintu, np G, UNC, UNF, itd, mówi nam czy zarys gwintu ma kąt 55° jak w zwykłym angielskim Whitworth-cie, czy kąt 60° jak np w amerykańskiej odmianie calowego - np UNF , a także czy dotyczy walcowego czy stożkowego 1:16(są takie grzebienie bo zarys gwintu nieco inaczej się układa**) 3/16 to średnica gwintu, 24 to skok(zw/1"), ale grzebień zgodnie z oznaczeniem pokazuje skoki dla najczęściej używanych gwintów calowych typowych dla normy standardu G-rurowego walcowego(stąd 3/16 średnicy). Ale tu średnica trzpienia(wału) na którym są nacięte 24zw/1" może być zupełnie inna - zależna od normy standardu - stąd gwinty calowe mają wiele różnych standardów gwintów calowych, takie jak: ACME, BSF, E, BSP, NC, NPT, Pg, BSPT, Rc, Rd, Rp, RW, FG, UN, UNC, UNEF, UNF, UNS, W.. Standardy gwintów calowych https://slavi.pl/blog/aktualnosci-i-porady/gwinty-calowe-ich-wymiary-oraz-kompletna-tabela-gwintow-calowych-.html UNC – gwint calowy, zunifikowany, zwykły UNF – gwint calowy, zunifikowany, drobnozwojny, posiadający zarys trójkątny i kąt 60 st. UNEF – gwint calowy, zunifikowany, drobnozwojny, stosowany przy krótkich gwintach oraz cienkiej ścianie rur UN – gwinty zunifikowane o skoku uprzywilejowanym UNS – gwinty zunifikowane posiadający specjalne średnice oraz podziałki gwintu ACME – gwint amerykański trapezowy symetryczny o ogólnym zastosowaniu G (lub BSPP) – gwint rurowy walcowy, posiada zarys trójkątny 55 stopni Rp – gwint rurowy, walcowy wewnętrzny Rc – gwint rurowy, stożkowy, wewnętrzny NPT – gwint rurowy Briggsa, stożkowy, posiadający zbieżność 1:16 BSW – gwint calowy Whitwortha, zwykły o trójkątnym walcowym zarysie i kącie 55 stopni BSF – gwint calowy Whitwortha, drobnozwojny E – gwint Edisona, elektrotechniczny Tr – gwint trapezowy symetryczny, przeznaczony do stosowania w połączeniach ruchomych, występujących w urządzeniach przenoszących duże obciążenia NC – gwint specjalny elektroinstalacyjny stosowany w rurach stalowych oraz instalacjach elektrycznych Pg – gwint specjalny instalacyjny, pancerny, przeznaczony do instalacji elektrycznych R (lub BSPT) – gwint rurowy, stożkowy, zewnętrzny Rd – gwint okrągły, charakteryzuje się wysoką wytrzymałością statyczną oraz zmęczeniową RW, FG – gwint rowerowy S – gwint trapezowy metryczny, występują one np. w śrubach urządzeń dźwigowych Ven, Vg – gwint wentylowy, stosowane są w zaworach zwulkanizowanych W – gwint stożkowy do zaworów gazowych Dlatego mierząc gwint calowy grzebieniem patrzymy w zasadzie tylko na pokazaną ilość zwojów, które mogą być nacięte na zupełnie innej średnicy niż podana na grzebieniu, dlatego trzeba osobno zmierzyć średnicę w calach, i to zazwyczaj w ułamku zwykłym a nie dziesiętnym (lub przeliczyć ze zmierzonych milimetrów***), przykładowo 5/16 na której jest nacięty dany gwint, i szukać w tabelach standardów odpowiednika dla zmierzonych wartości by dobrać narzynkę z odpowiednim standardem jeśli taką chcemy gwintować. Dla nacinania nożem na tokarce standard(i średnica na jakiej nacinamy) nie ma znaczenia, bo ustawia się tylko odpowiedni skok(zwojów na cal). Jak widać w gwintach calowych można się łatwo pogubić, zwłaszcza nie znając różnych zależności między standardami i braku dostępu do odpowiednich tabel. Jeśli z Twojego pomiaru suwmiarką średnica gwintu wyszła 8mm(czyli 5/16'), a skok 24 zwoje na cal, to musisz szukać narzynki UNF 5/16'-24 **** która nacina 24 zwoje na średnicy 7,938mm. z zarysem 60° (mierząc grzebieniem calowym ciężko nieraz ocenić jaki kąt - 55° czy 60° ma gwint, zwłaszcza jak jest drobny i nieco zużyty) Tabela popularnych gwintów calowych **** Narzynka UNF 5/16-24 - https://artykulytechniczne.pl/narzynka-unf-5-16-24-hss-din-22568-cztool.html?gclid=Cj0KCQiAx6ugBhCcARIsAGNmMbhAwSX_Ue4GP9na_l3z8Q4lfajHM_T4DXq45sqG-wCYeGKjwPsH1-4aAvImEALw_wcB .............................................................................................................................................. * - przykładowo ** - zarys gwintu stożkowego 1:16 NPT(kąt 60°), NPTF(kąt 60°), RC(kąt 55°) https://artykulytechniczne.pl/blog/gwinty-stozkowe-wewnetrzne-rodzaje/ https://www.ebmia.pl/wiedza/porady/mechanika-porady/rodzaje-gwintow/ *** - przelicznik mm/Inch.dec, mm/inch.frac https://www.rapidtables.com/convert/length/mm-to-inch.html?x=8 **** - https://stalmut.pl/informacje/tabela-skokow-gwintow-calowych/ Mam nadzieję, że moje objaśnienia n/t są wystarczająco zrozumiałe... 3 2
