Cześć

Parę lat temu od Kolegi z Forum kupiłem kolejny stary szybowiec, który wart jest dla mnie naprawy. Admirál 2 jest znaną i popularną w swoim czasie w ówczesnej Czechosłowacji konstrukcją Radoslava Čížka. Szybowiec Admirál 1 został zaprojektowany około 1971 roku i następnie był udoskonalany w kolejnych wersjach przez kilka lat. Admirál 2 pochodzi z roku ok. 1974-1975. Plany szybowca w różnych wersjach były opublikowane i są dziś łatwo dostępne.

https://www.lmk205kz.cz/admiral-2/

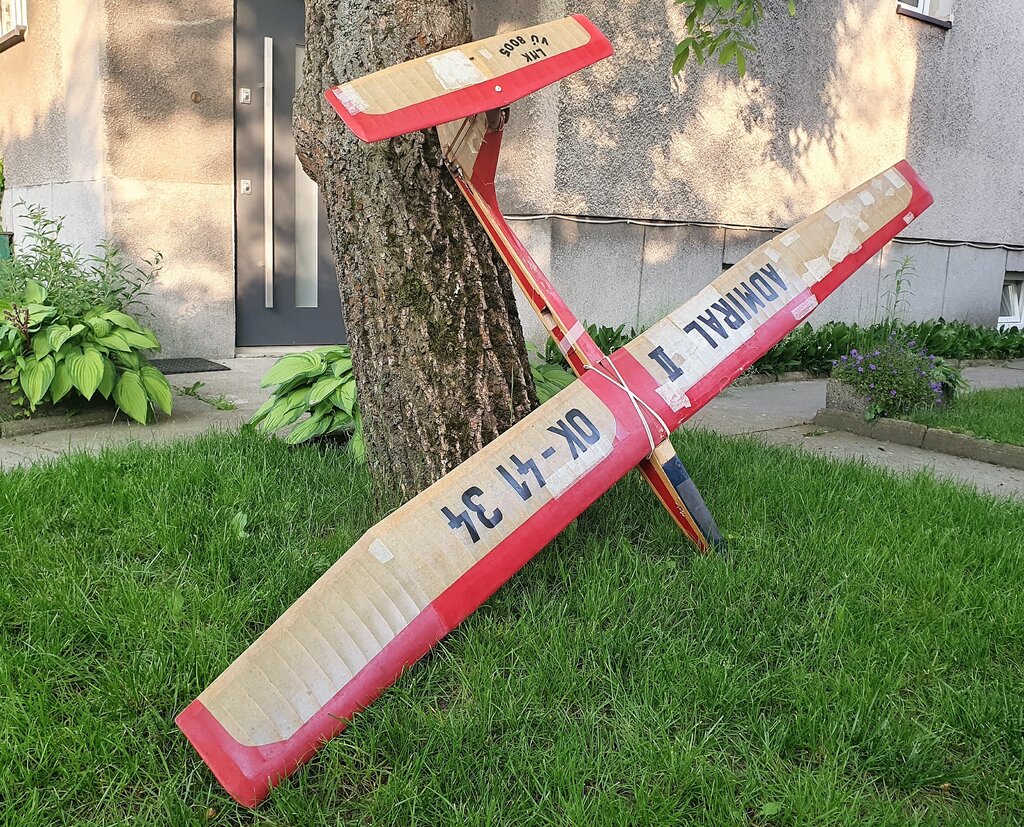

Mój egzemplarz wykonano dokładnie zgodnie z projektem. Posiada on charakterystyczne detale  m.in. w postaci metalowego ogranicznika wychylenia steru kierunku oraz kołeczek przy sterze kierunku prawdopodobnie dla mocowania gumki ściągającej ster, co pozwala się domyślać, że z początku model był wyposażony w bardzo prosty, nieproporcjonalny system sterowania jaki stosowano w latach 70. Być może więc ten egzemplarz pochodzi z końca lat 70 lub początku 80.

Kilka słów o konstruktorze: Radoslav Čížek jest legendarną postacią modelarstwa w swoim kraju. Urodzony w 1921 roku opracował od lat 40 do 90 mnóstwo udanych i popularnych konstrukcji. Był zawodnikiem, konstruktorem, popularyzatorem i wychowawcą. Uhonorowany m.in. medalem FAI. Dla zainteresowanych poniżej link do znakomitej i bardzo bogatej w informacje strony klubu modelarskiego w Kamenných Žehrovicach.

https://www.lmk205kz.cz/radoslav-cizek/







  • Lubię to 1
  • Ta odpowiedź cieszy się zainteresowaniem.
art_c

art_c

Opublikowano
  • Autor
  • Ta odpowiedź cieszy się zainteresowaniem.
Opublikowano

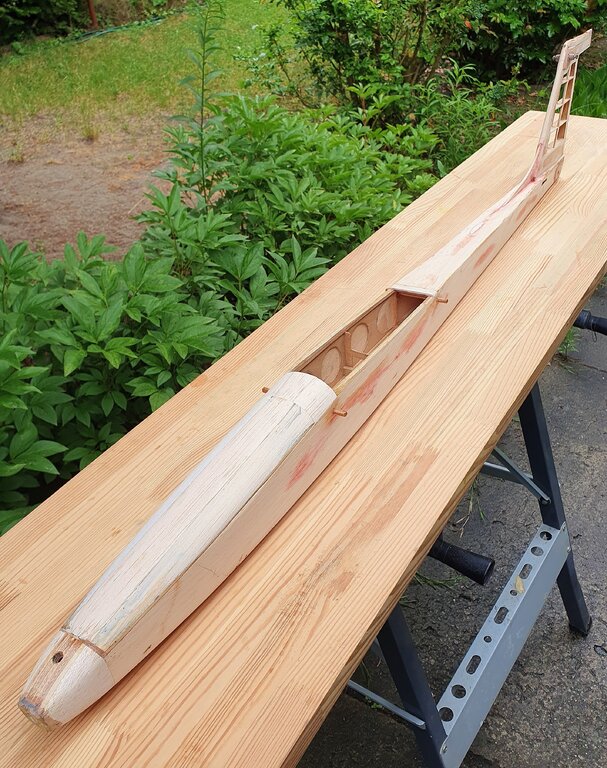

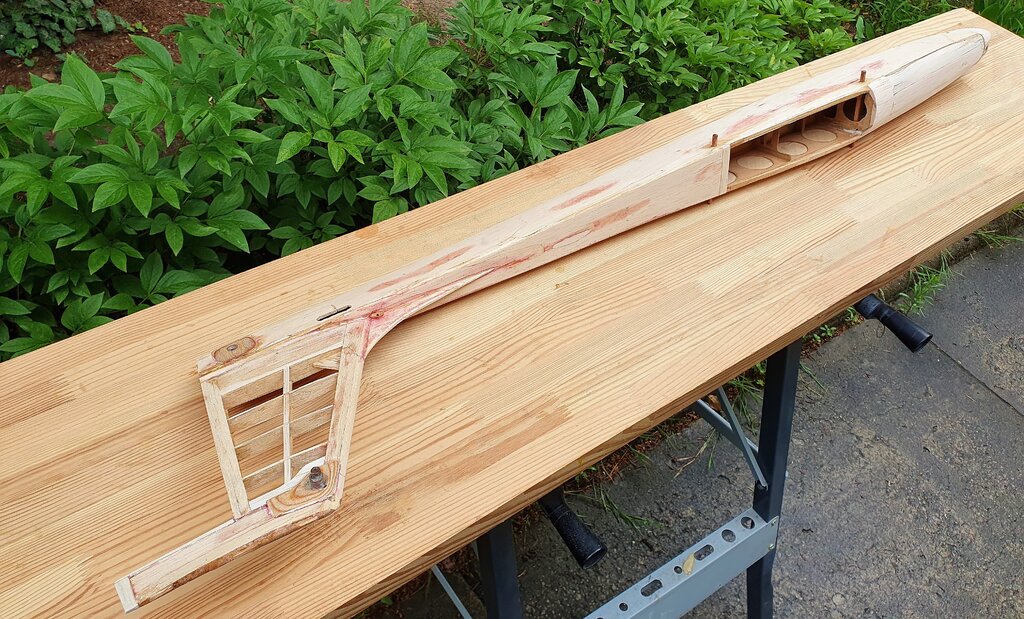

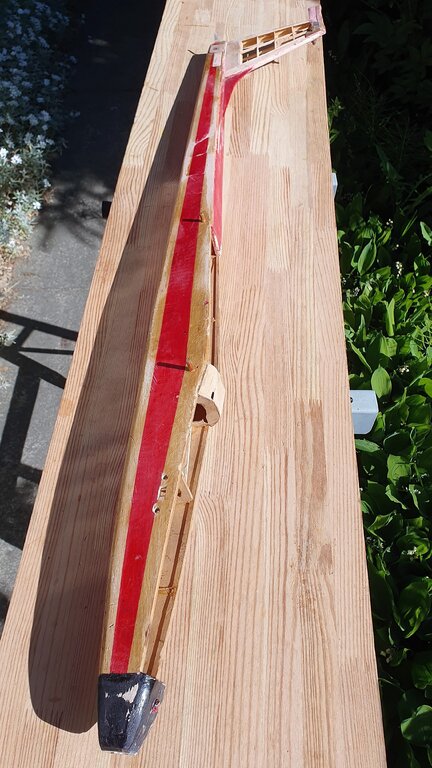

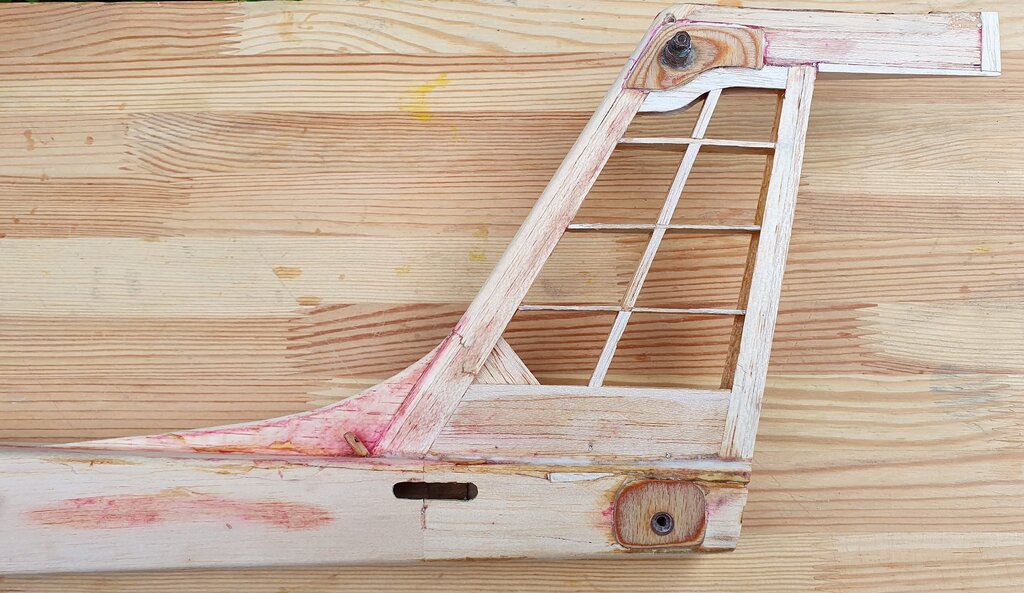

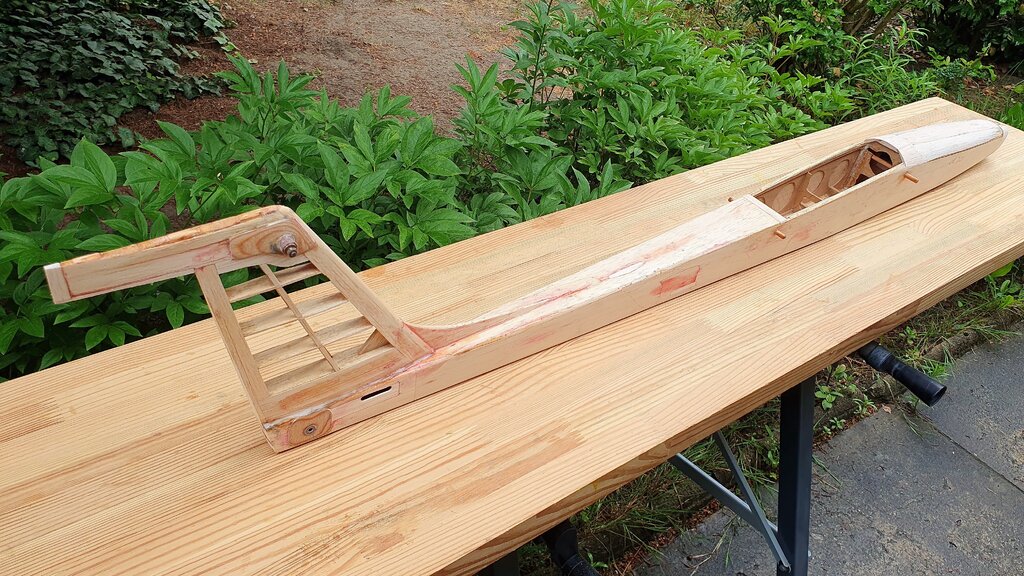

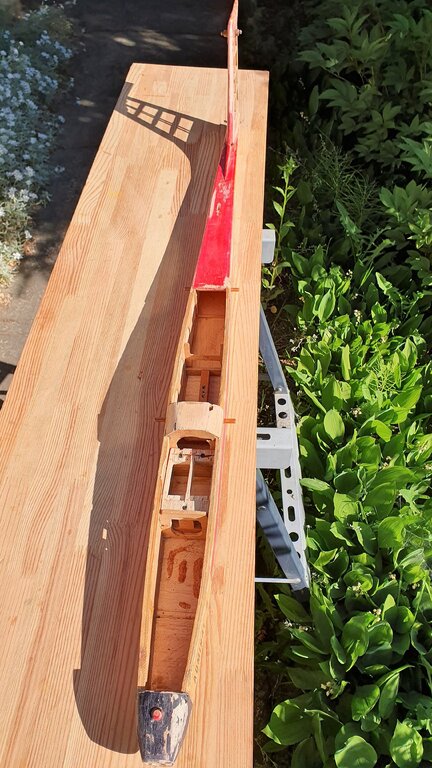

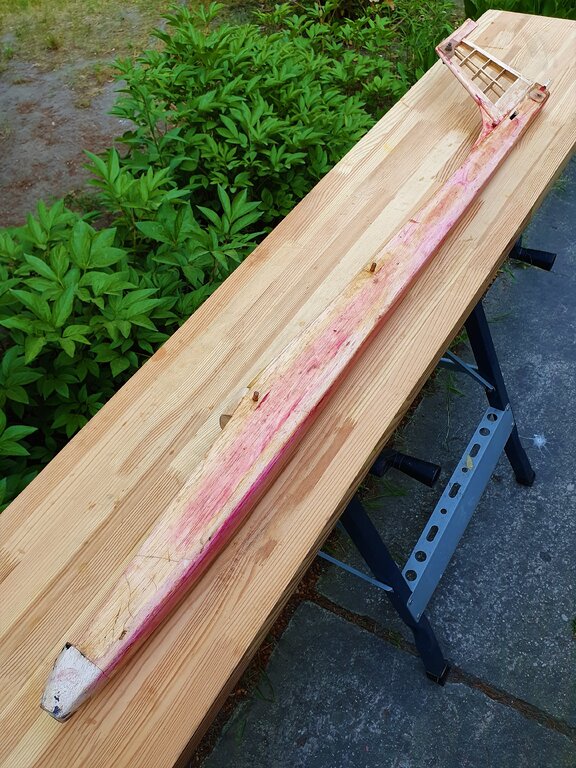

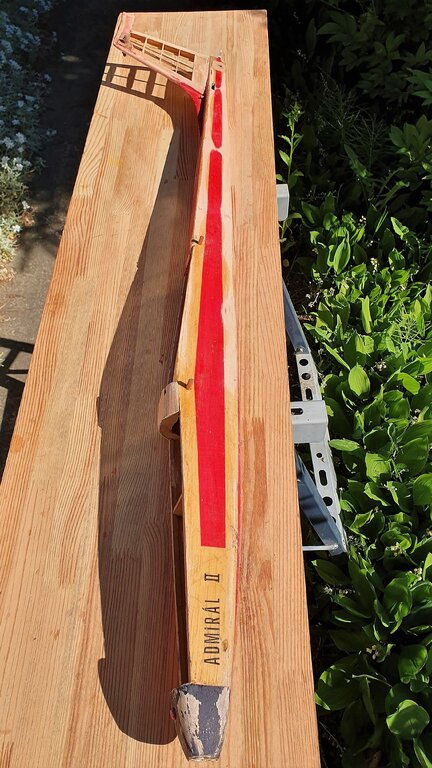

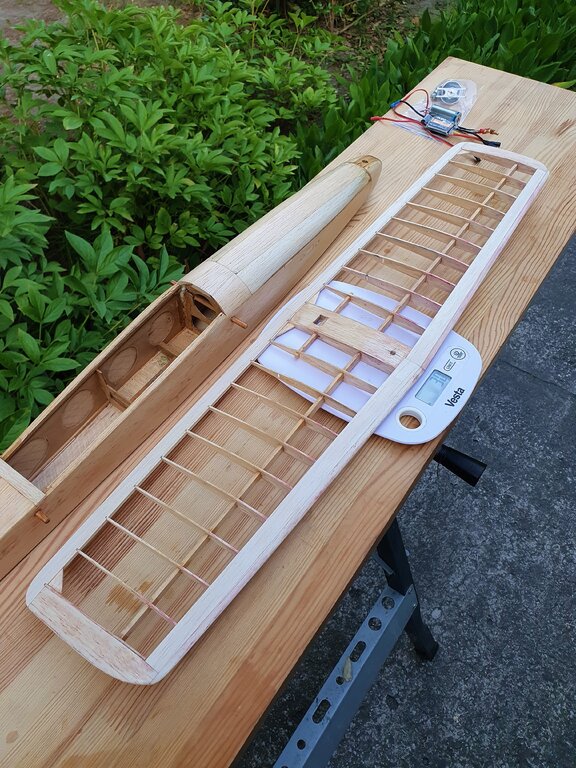

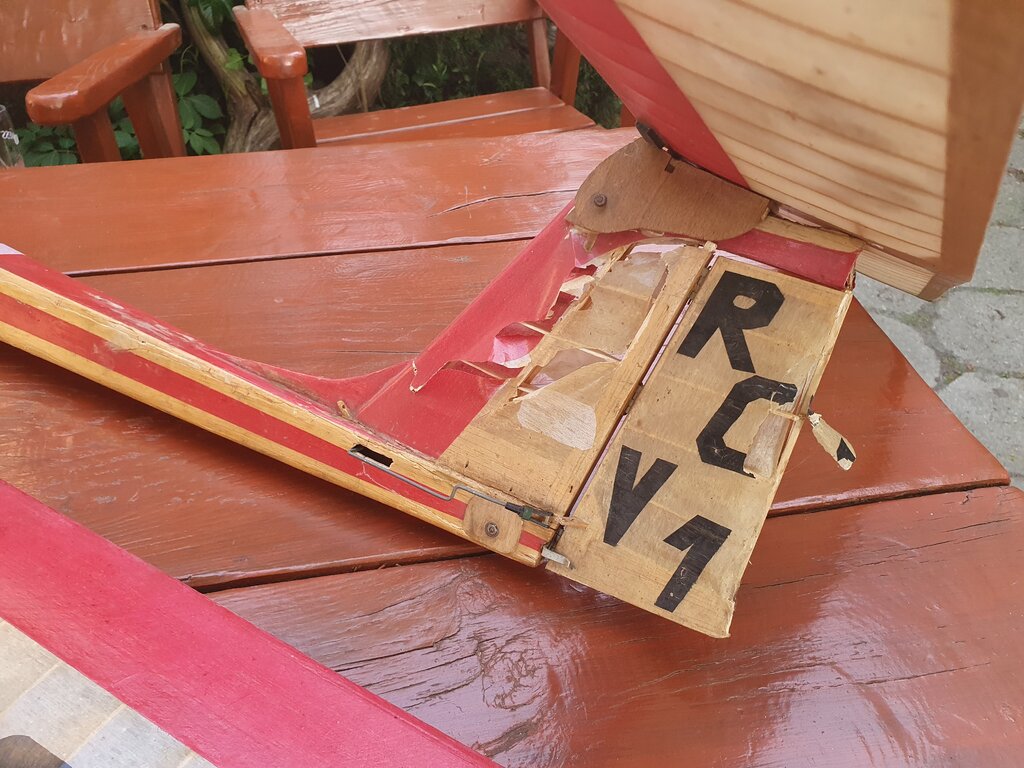

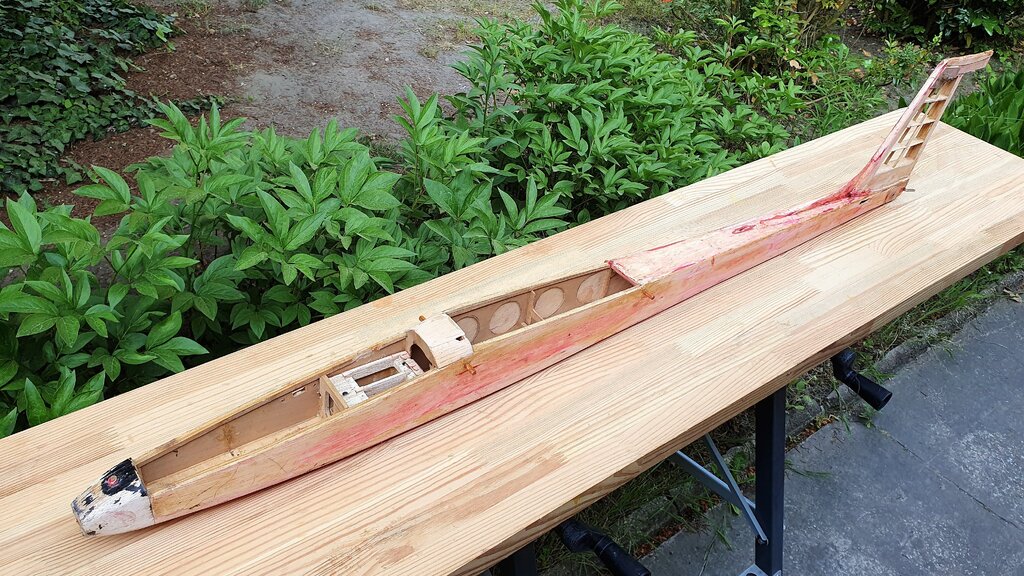

Prace nad kadłubem












  • Lubię to 6
art_c

art_c

Opublikowano
  • Autor
Opublikowano

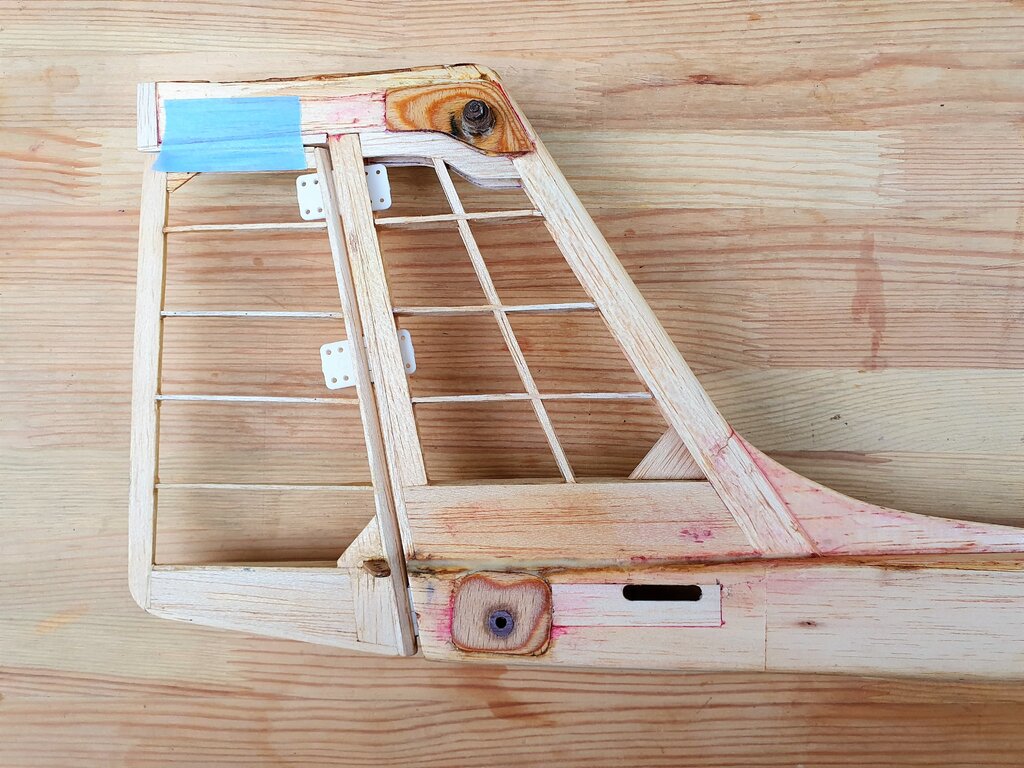

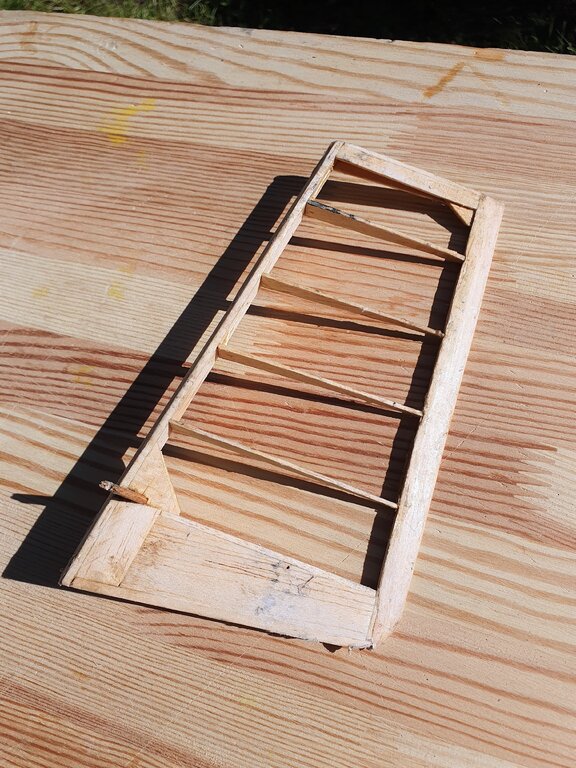

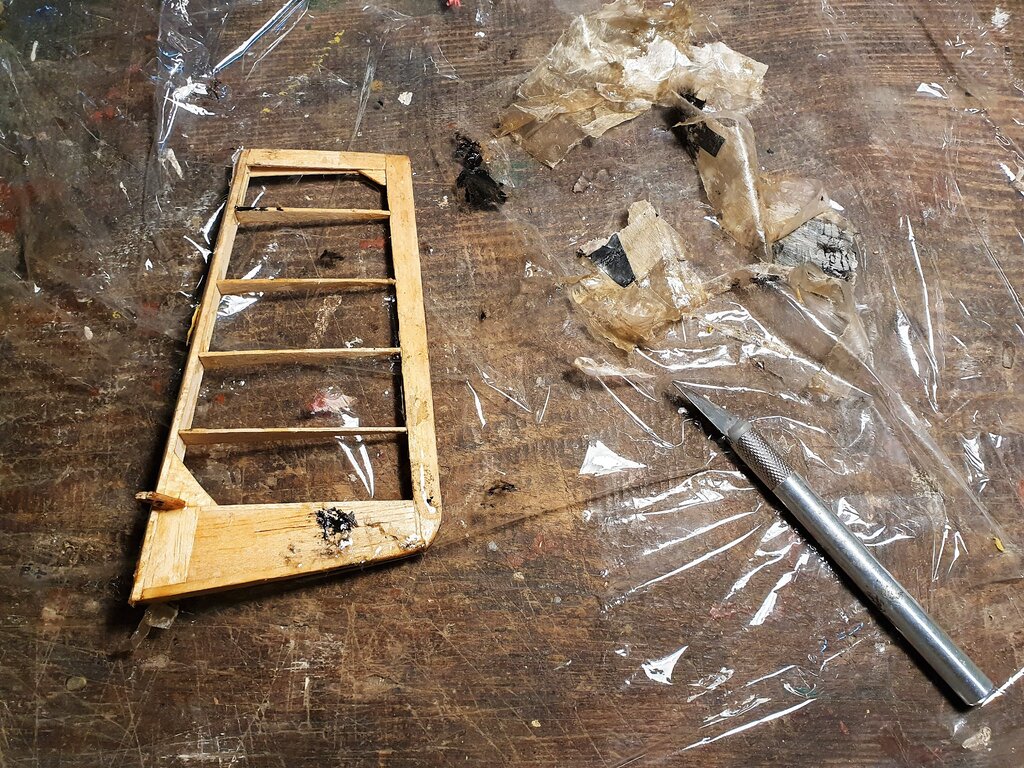

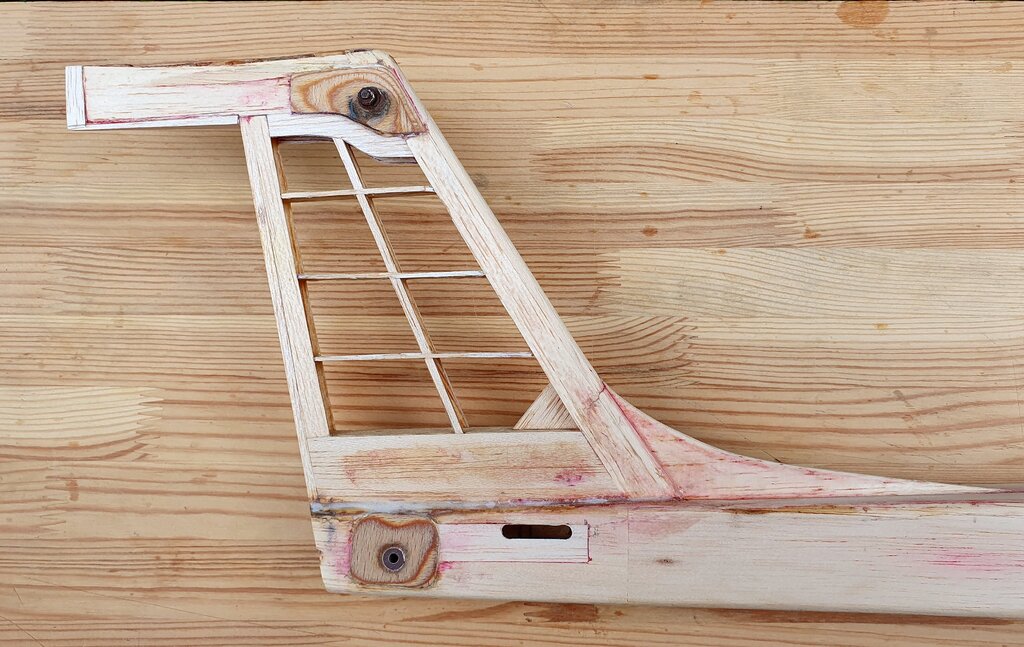

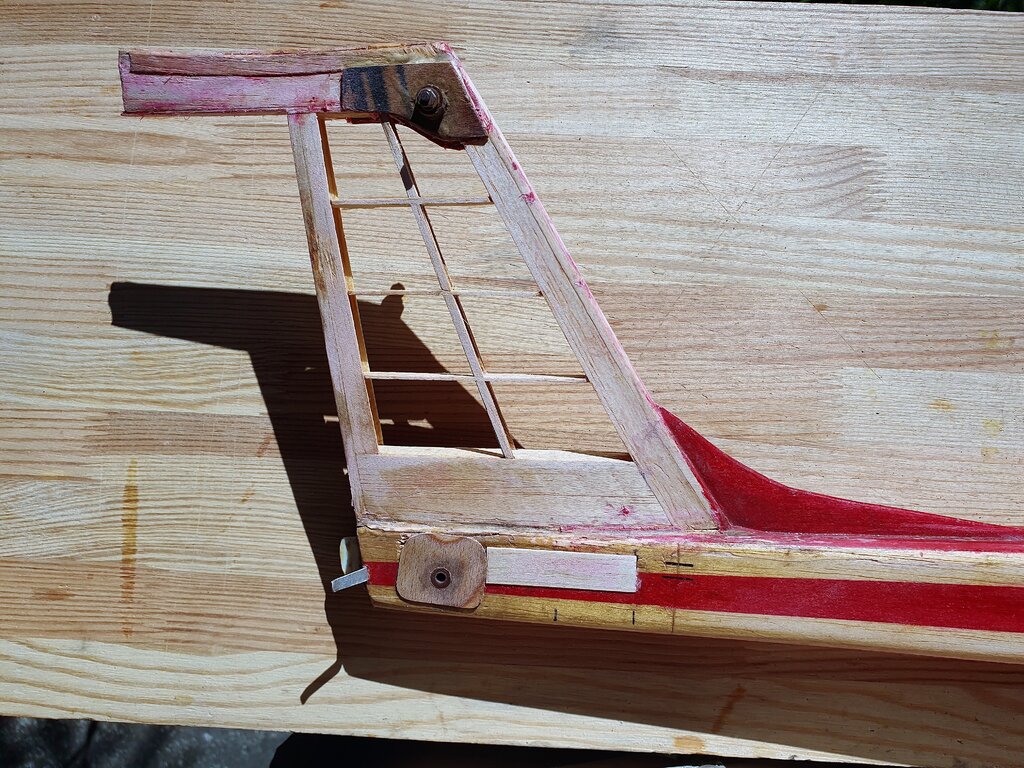

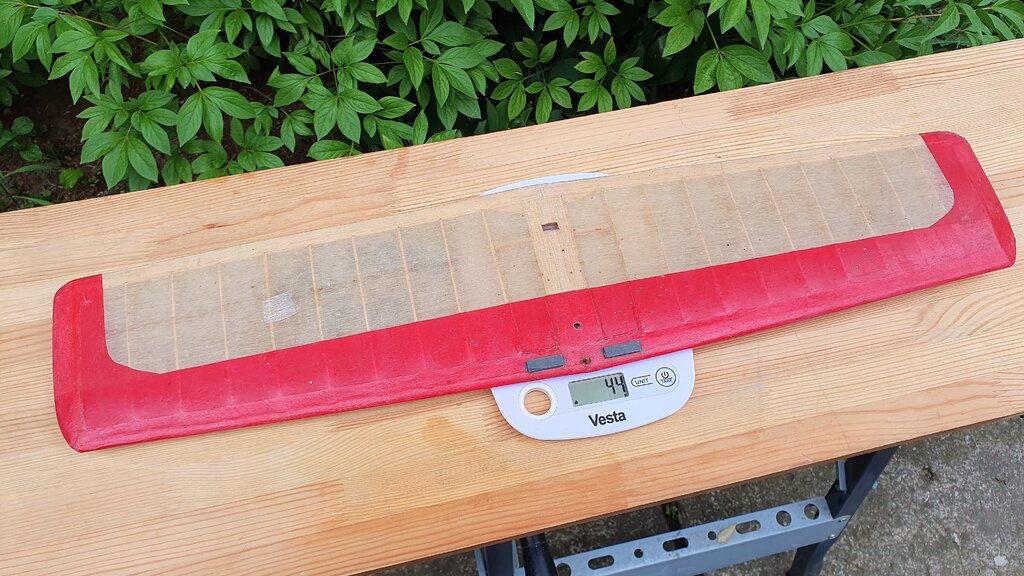

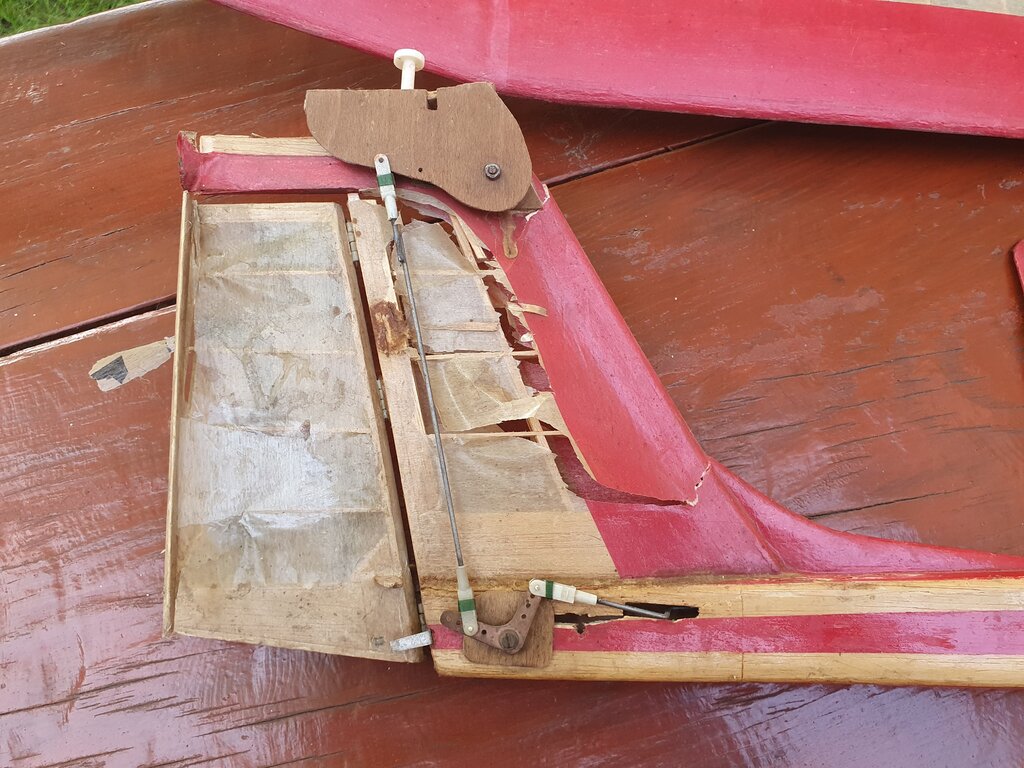

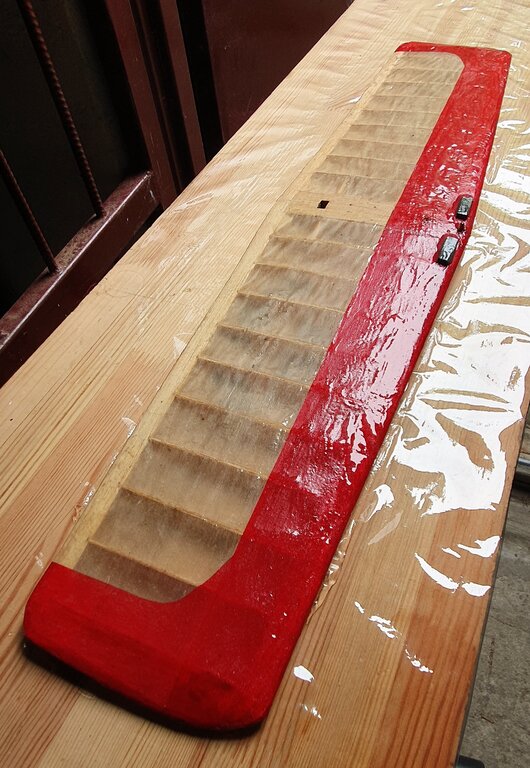

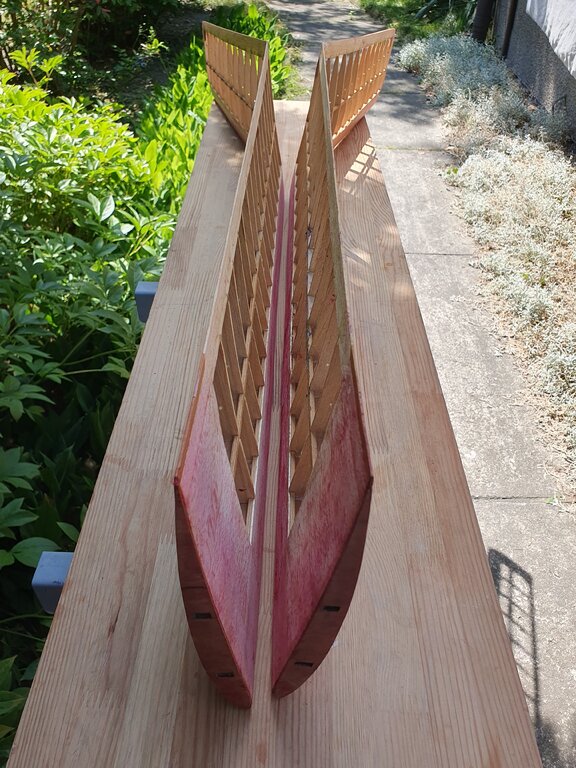

Ster kierunku i statecznik poziomy.






Statecznik poziomy ma konstrukcję przypominającą małe skrzydło z kesonami z balsy gr. 0,8 mm. W ciekawy sposób są wykonane końcówki statecznika i skrzydeł - oprofilowane nie papierem japońskim, ale cienką balsą, dzięki czemu są sztywne i lekkie. Statecznik poziomy był nieuszkodzony, ale pokrzywiony prawie jak śmigło i dlatego wymagał wymiany kesonów i listew spływu.











  • Lubię to 2
Ares

Ares

Opublikowano
Opublikowano

Pamiętam jak budowałem modele w technologii balsa +japonka: zawsze stresowało mnie oklejanie i cellonowanie bo zawsze pomimo mocowania elementu na desce montażowej gdzieś papier pociągnął i zaraz wyhodziła krzywizna.

Pod tym względem folie są zdecydowanie łatwiejsze, ale jeśli chodzi o kadłub i elementy skorupowe np. płaty styro+balsa pokrycie z japonki + dobry lakier  jest na lata. Nie do zajechania .

art_c

art_c

Opublikowano
  • Autor
Opublikowano

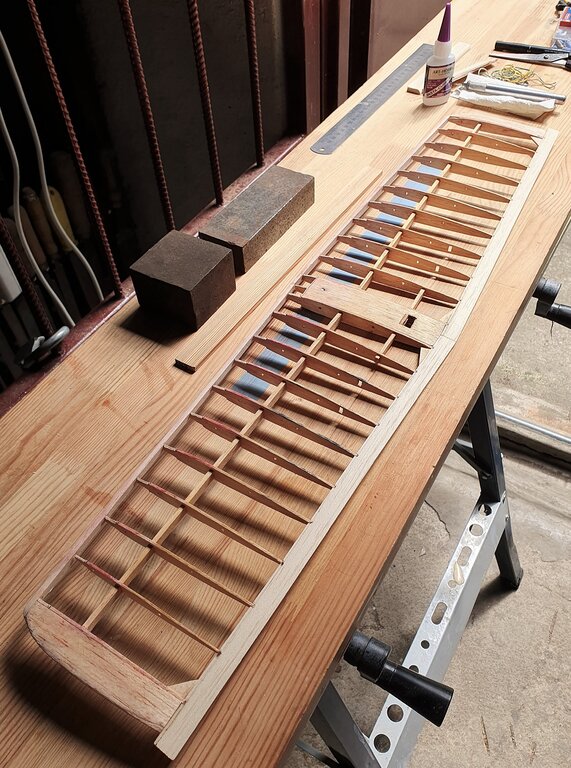

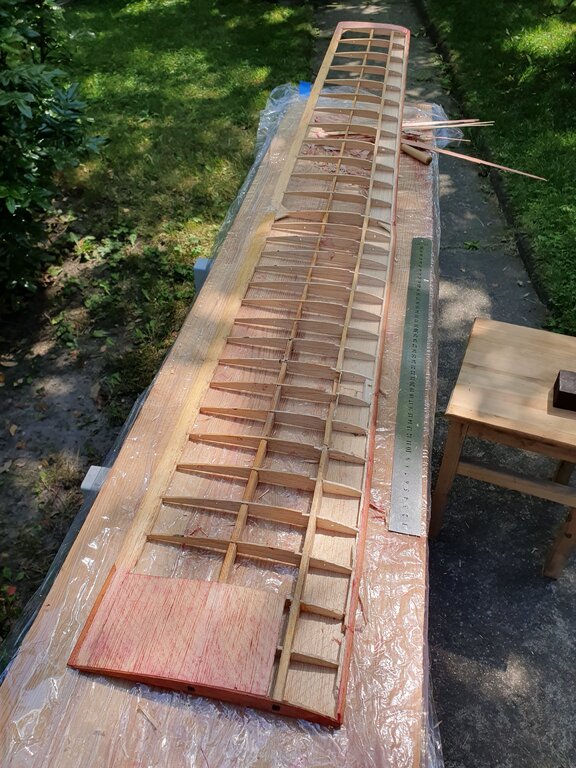

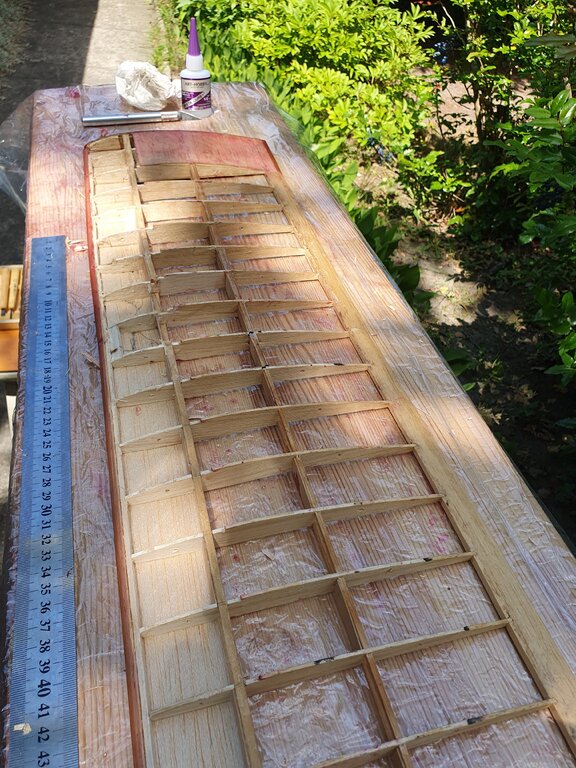

Skrzydła na warsztacie: .

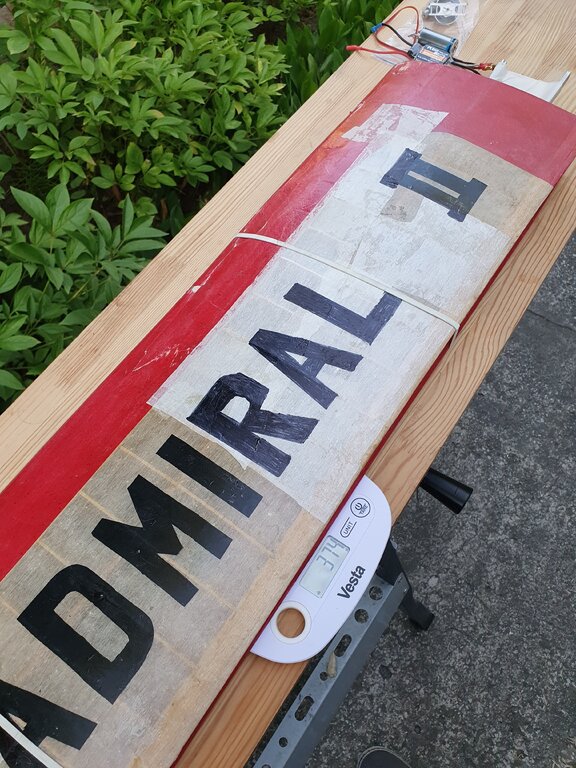

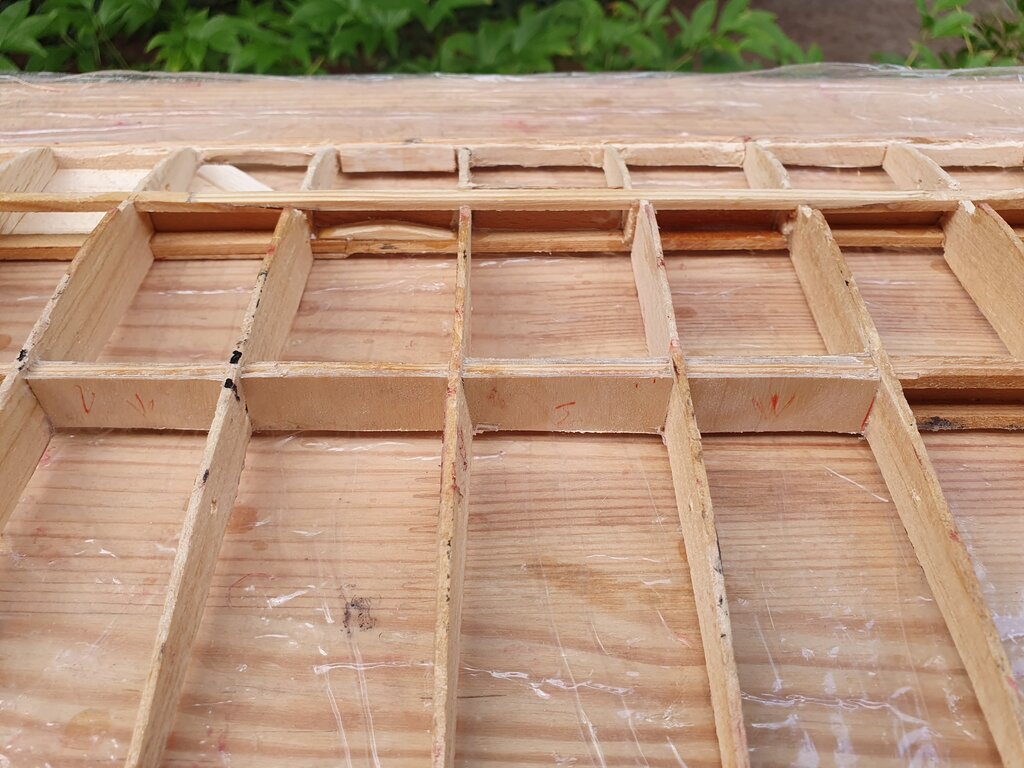

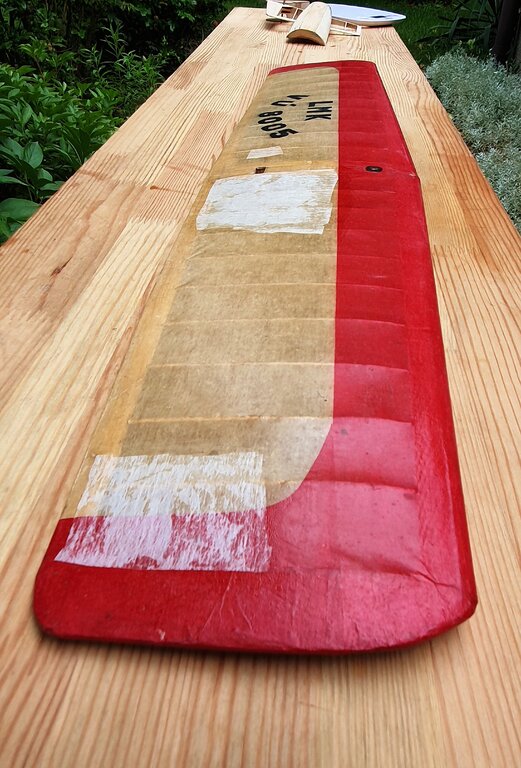

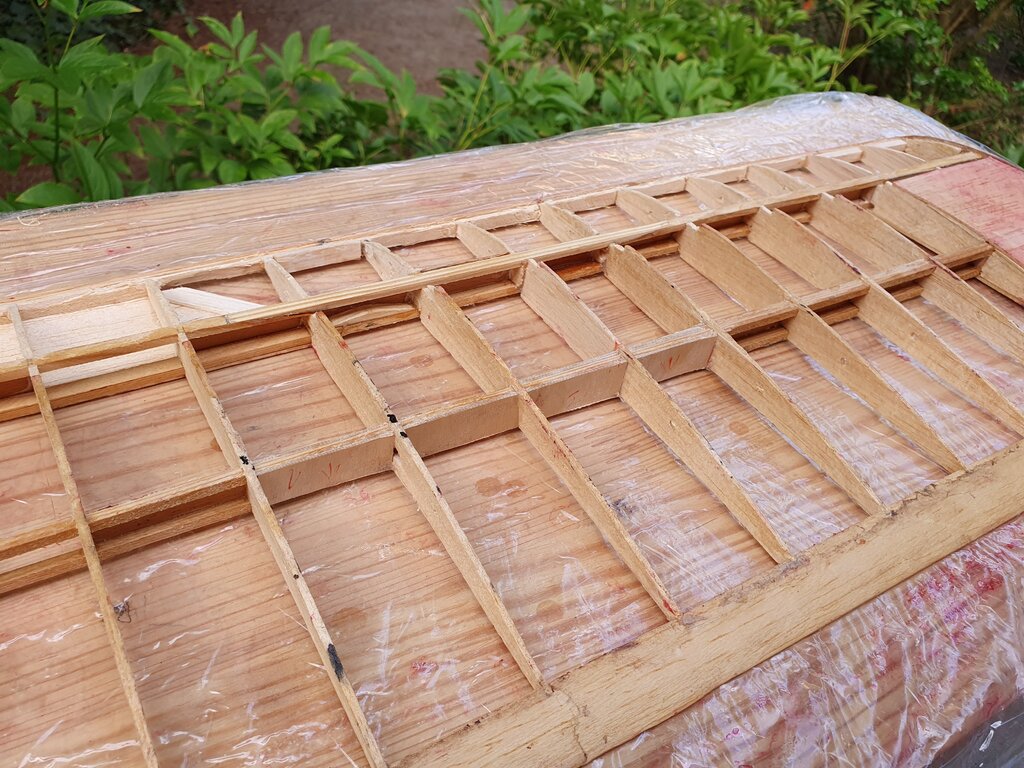

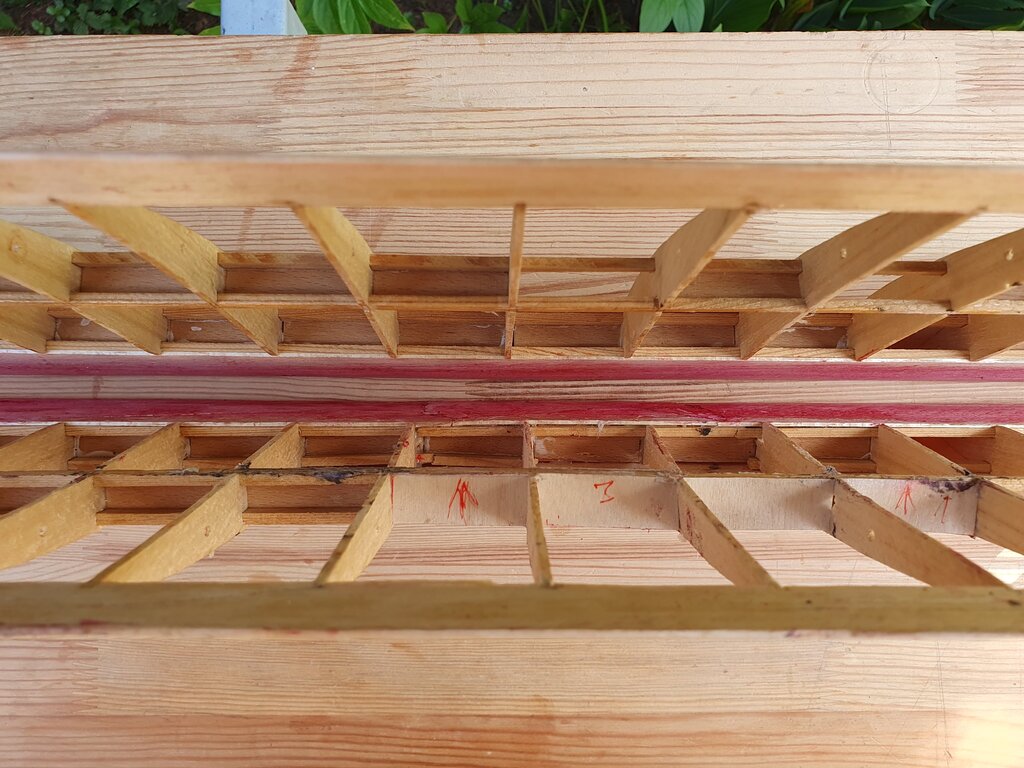

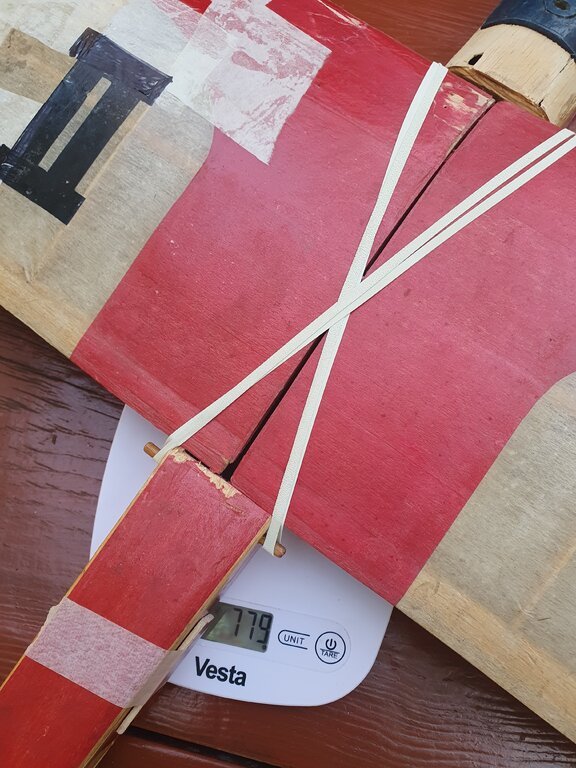

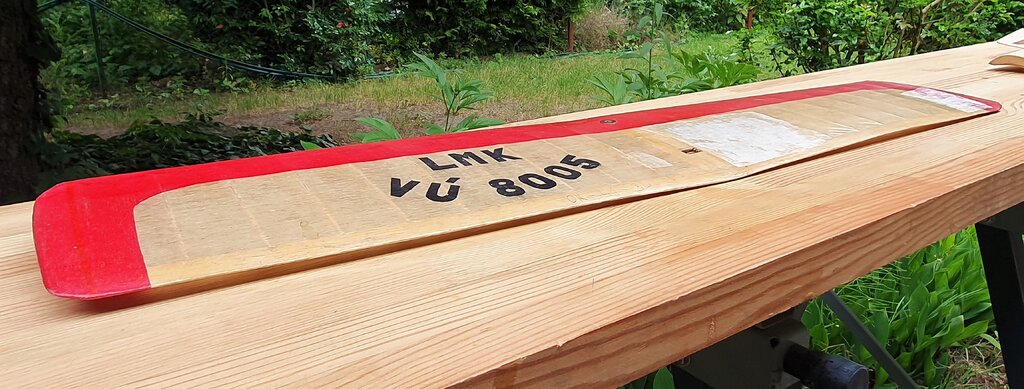

Zdjęcie pokrycia.

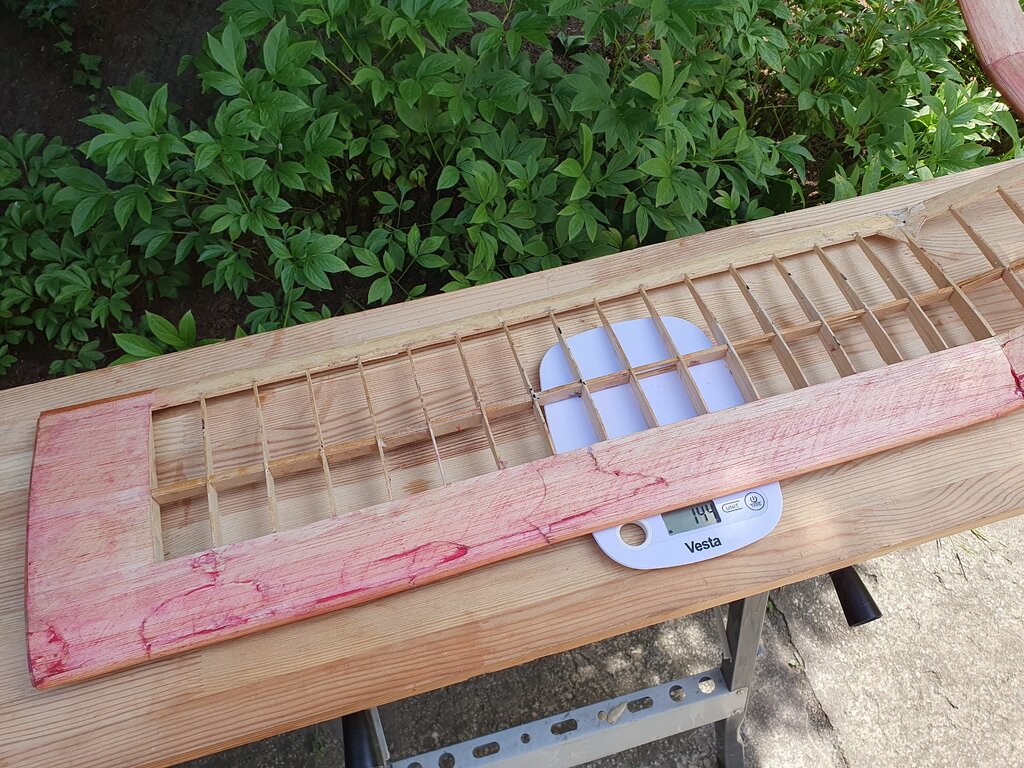

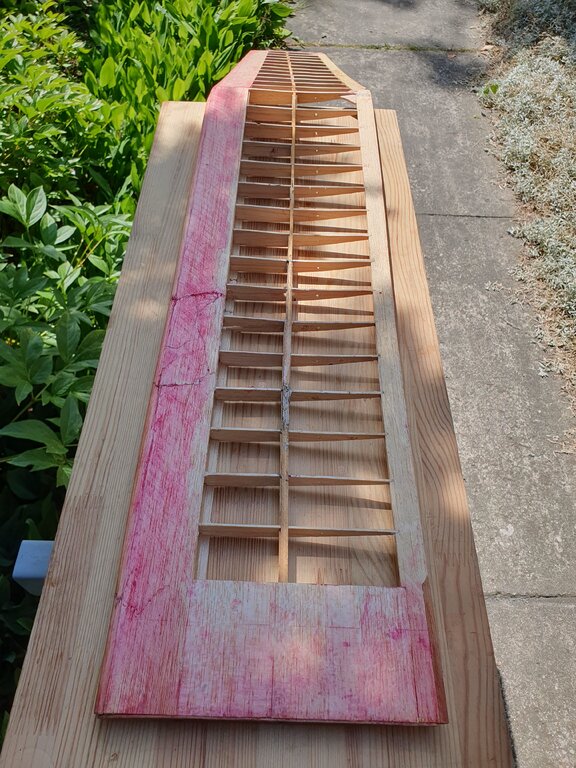

Prawe skrzydło nie było uszkodzone - do renowacji i małych poprawek

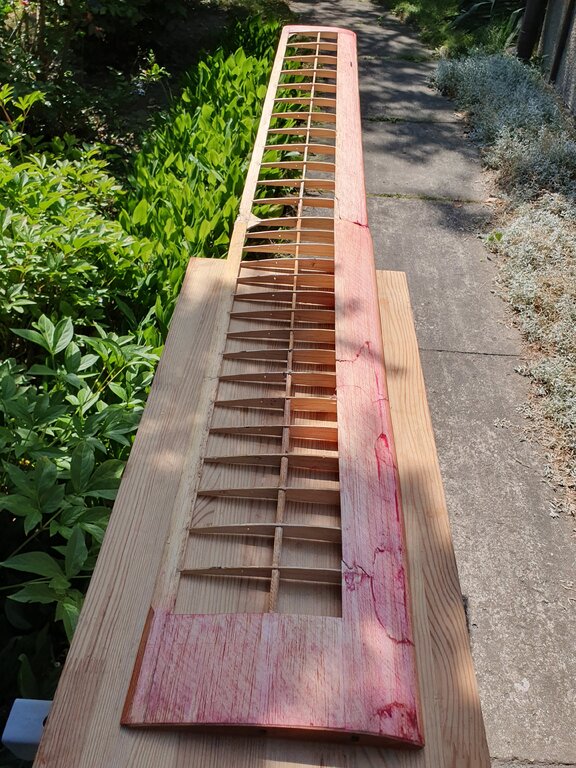

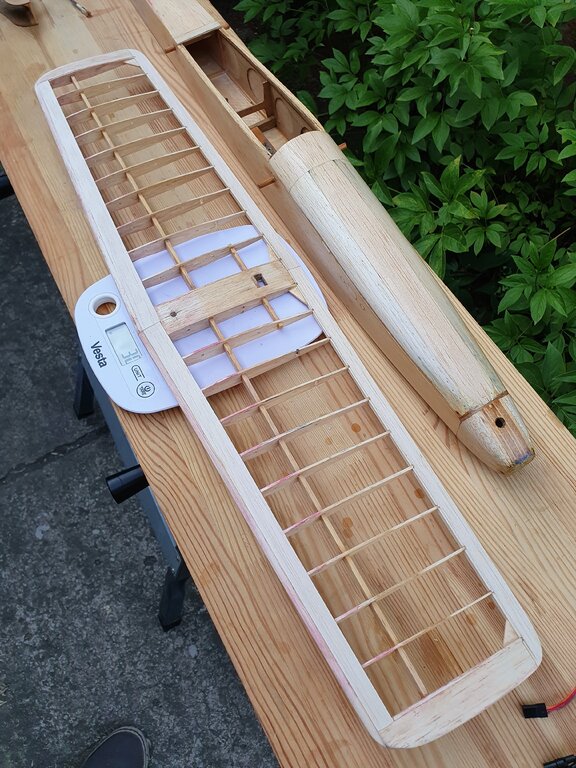

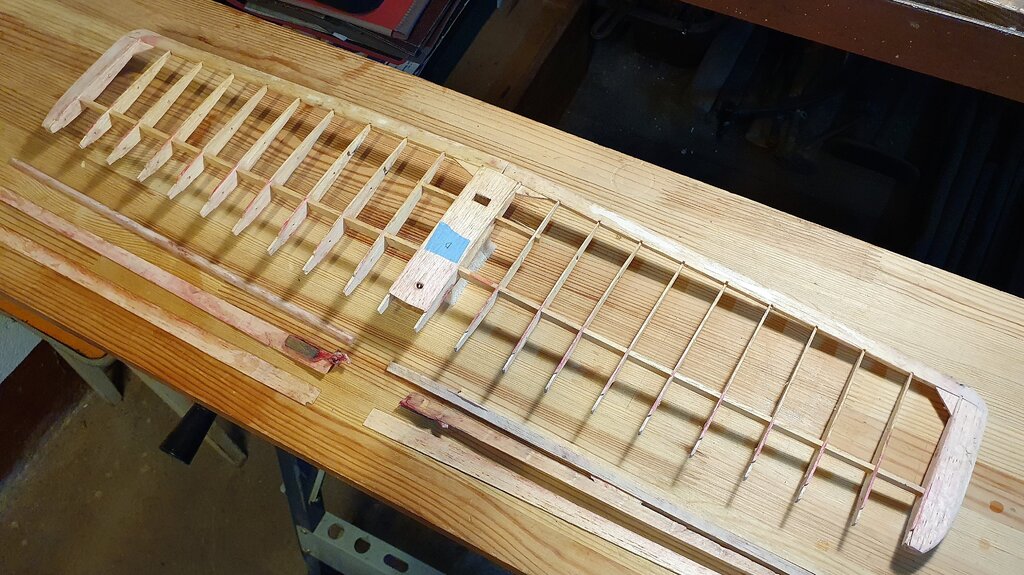

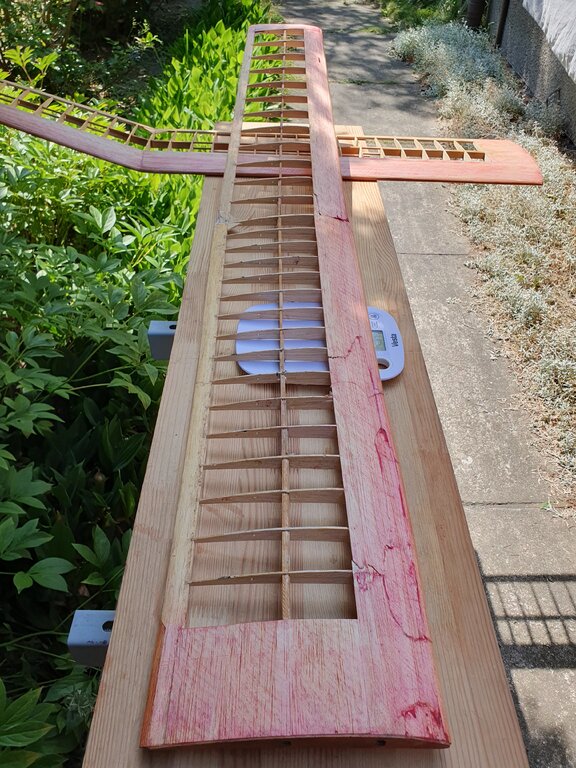

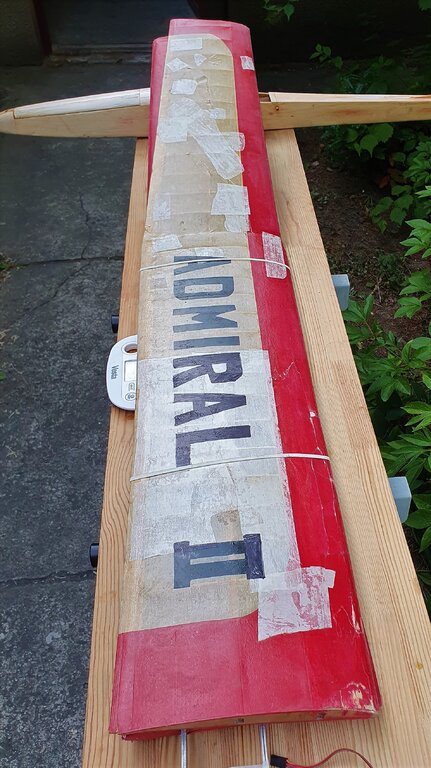

Lewe skrzydło było połamane.






Naprawę wykonano "na szybko": nie sklejono złamanego dźwigara głównego, a w zamian wzmocniono dżwigarek pomocniczy.

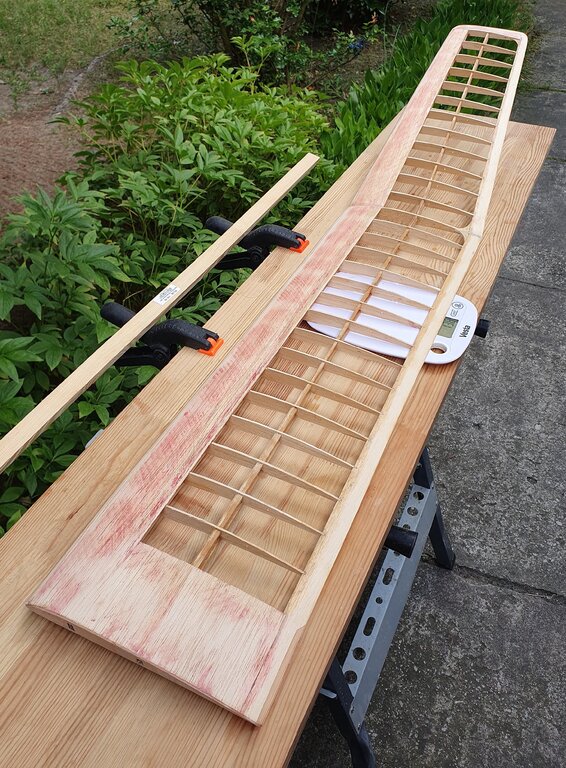

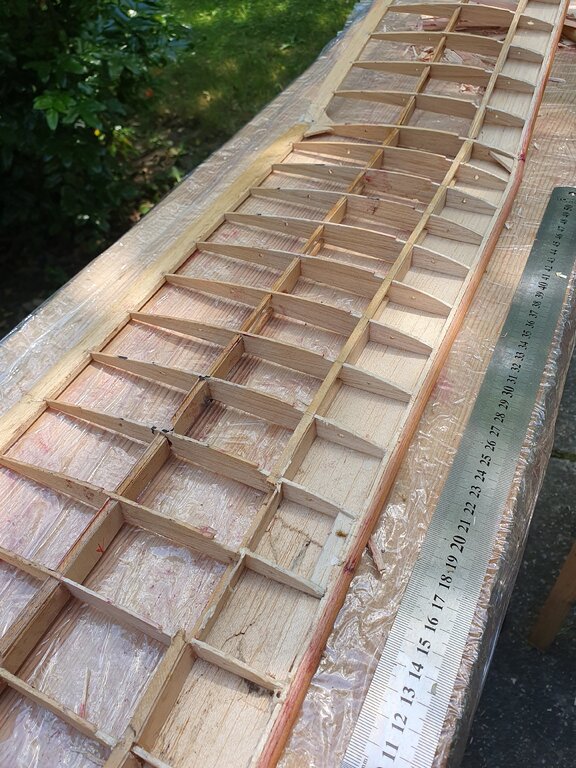

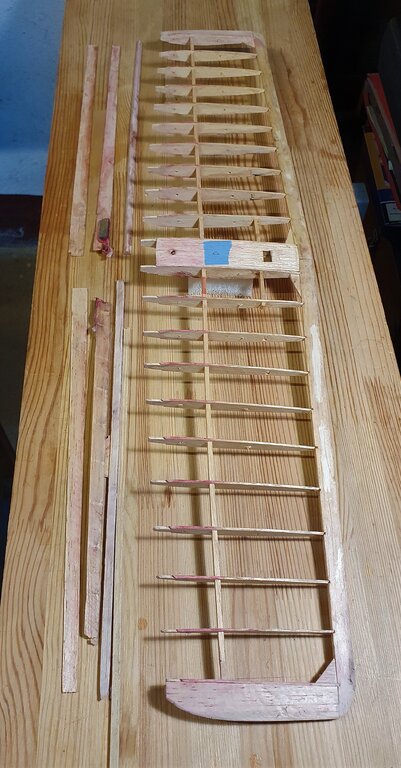

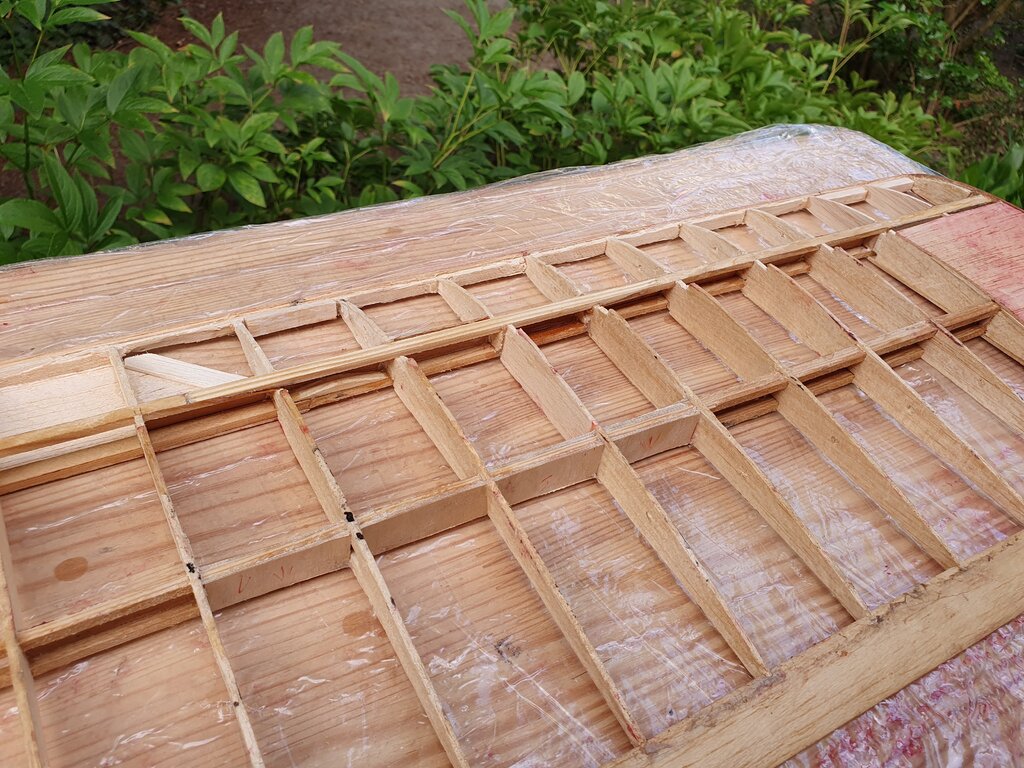

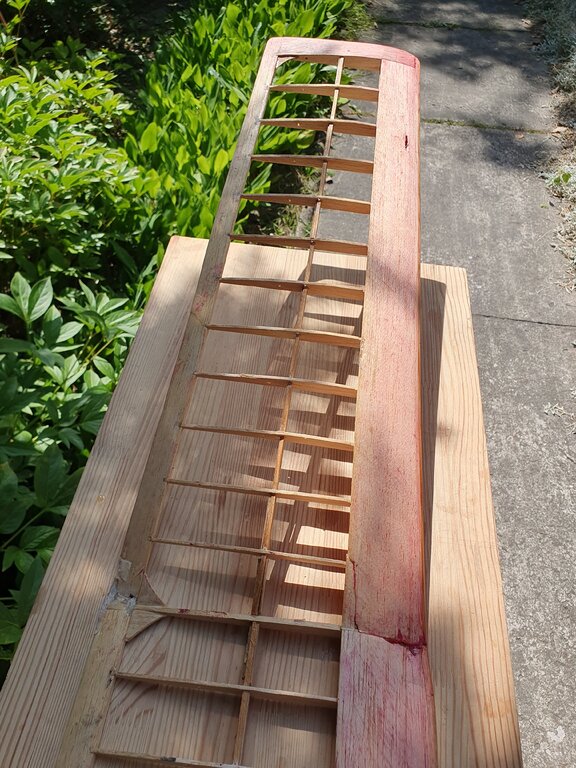

Trzeba wymienić kesony i naprawić dżwigar.





  • Lubię to 2
  • Ta odpowiedź cieszy się zainteresowaniem.
art_c

art_c

Opublikowano
  • Autor
  • Ta odpowiedź cieszy się zainteresowaniem.
Opublikowano

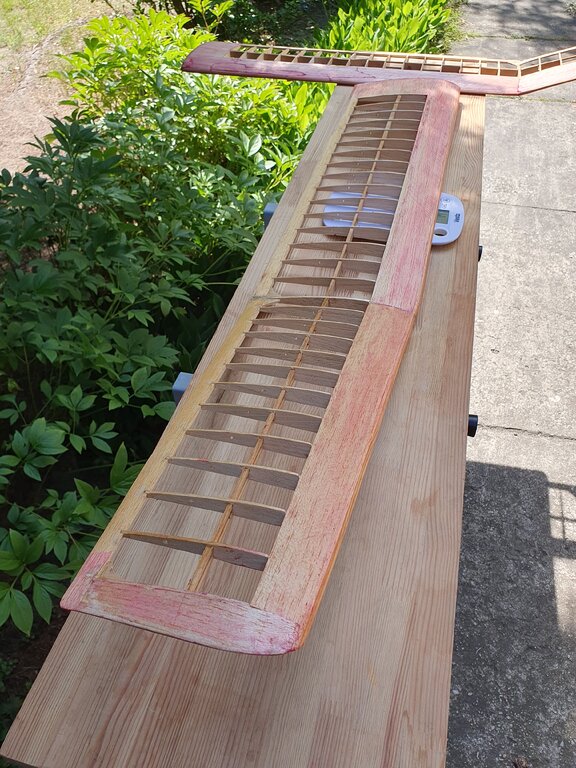

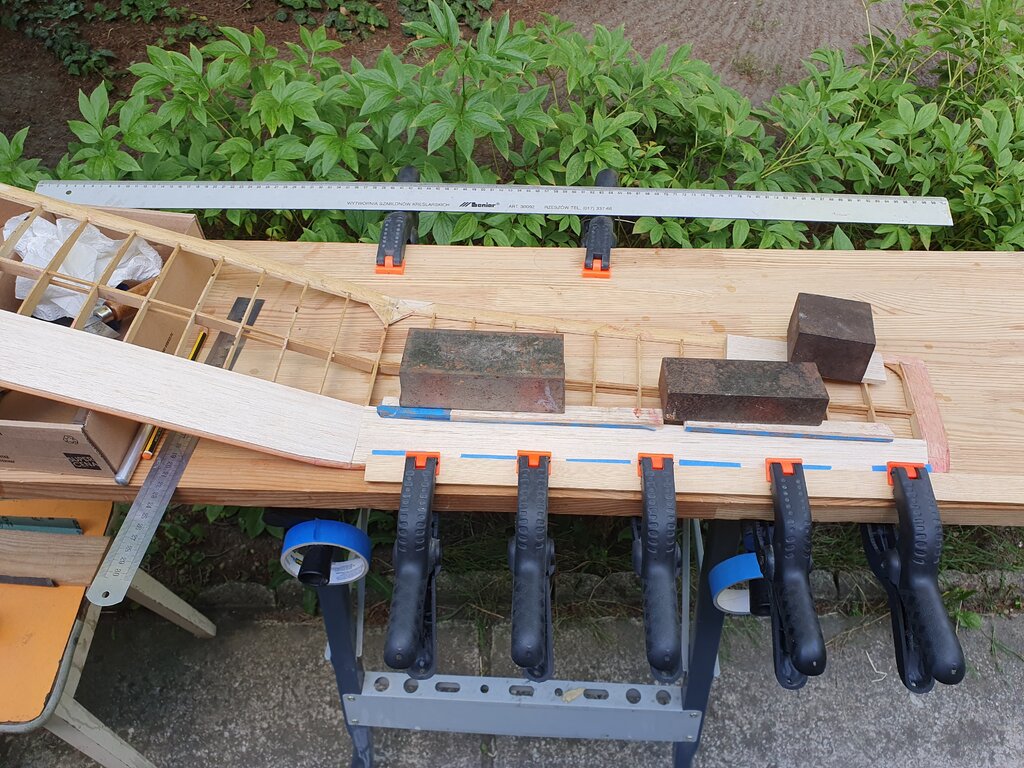

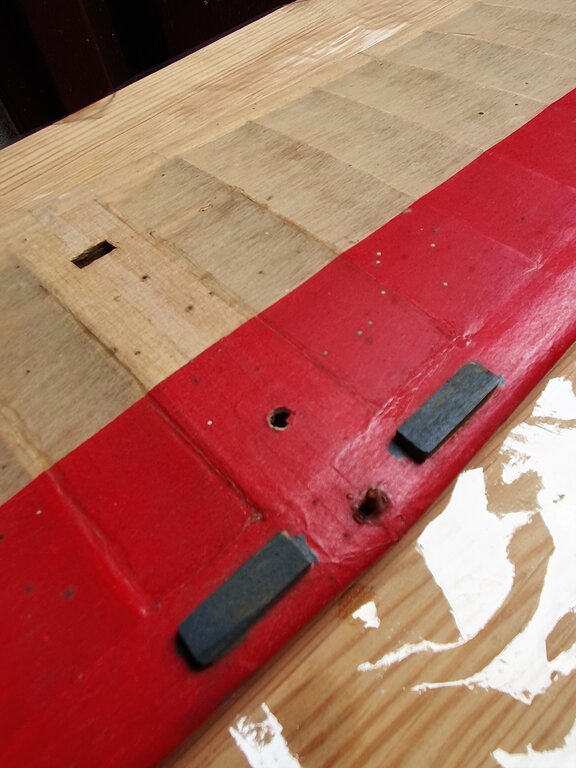

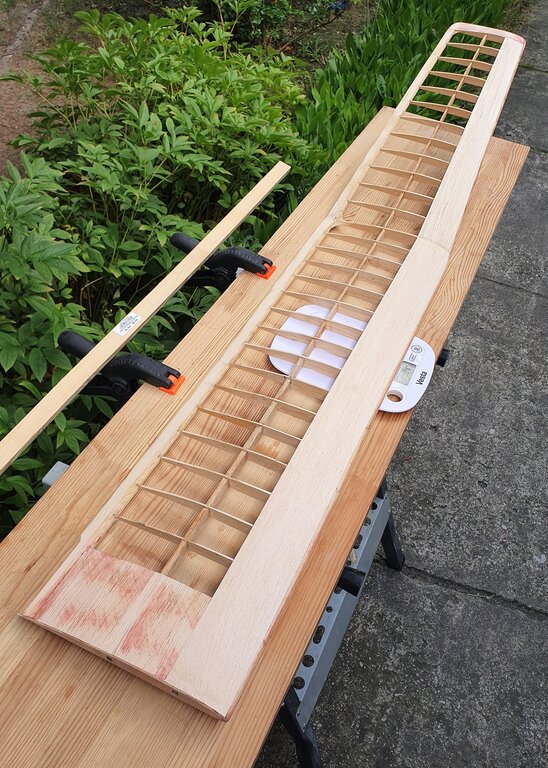

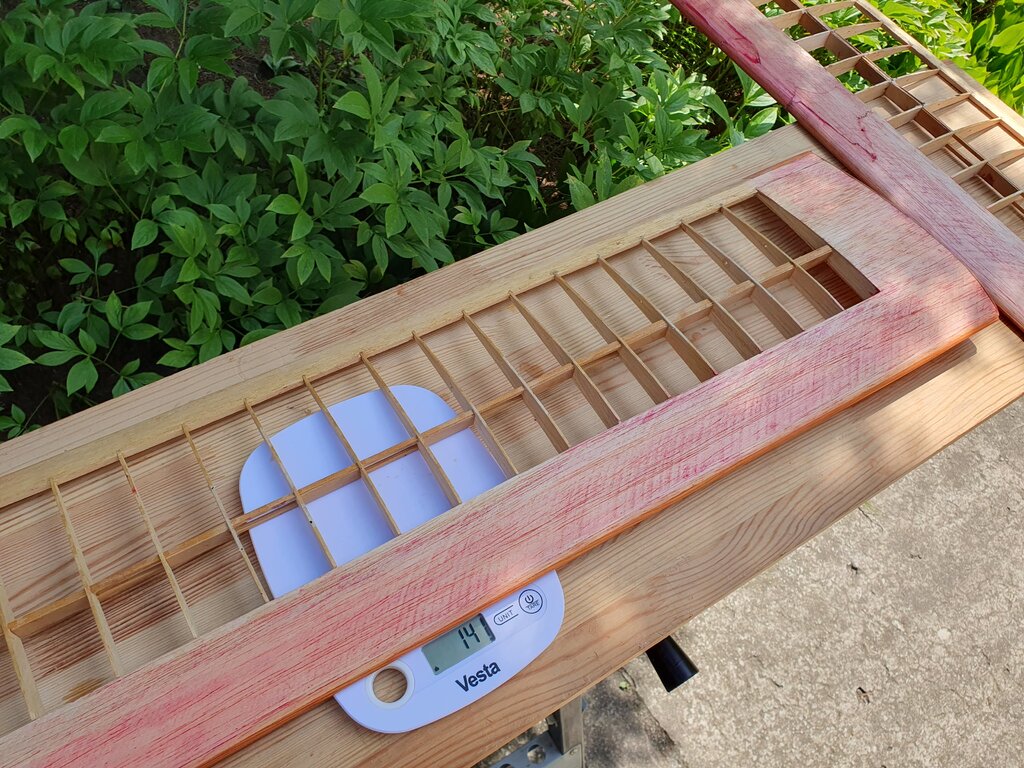

Korekty geometrii relacji: płat - statecznik poziomy zajęły sporo czasu, ale wreszcie jest wystarczająco symetryczny.





  • Lubię to 4
  • Dzięki 1
art_c

art_c

Opublikowano
  • Autor
Opublikowano

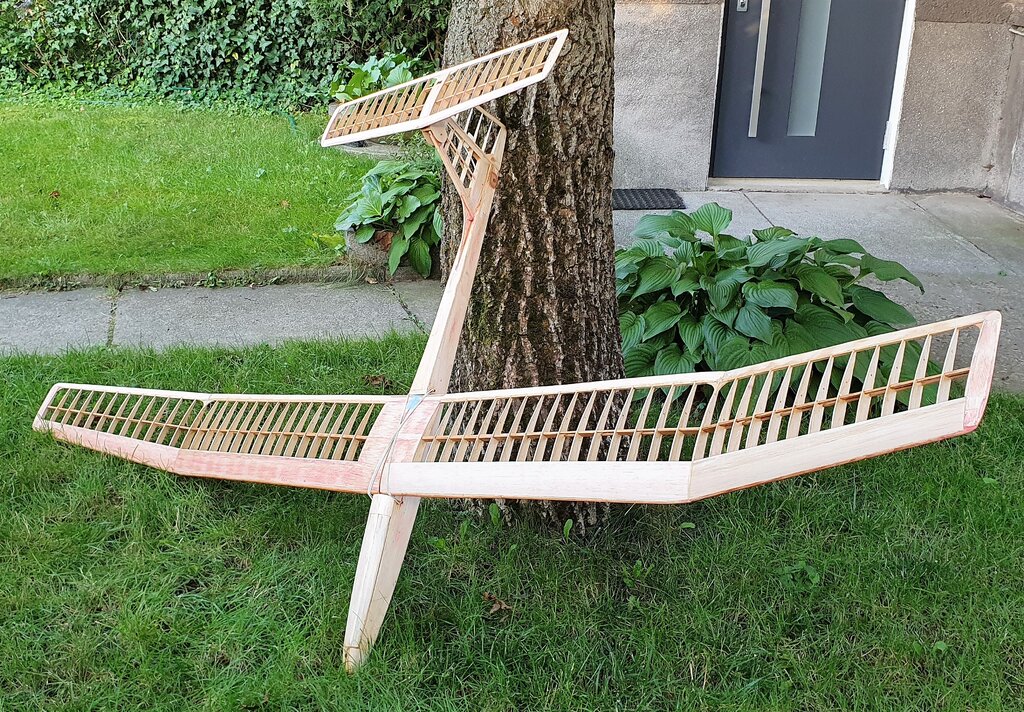

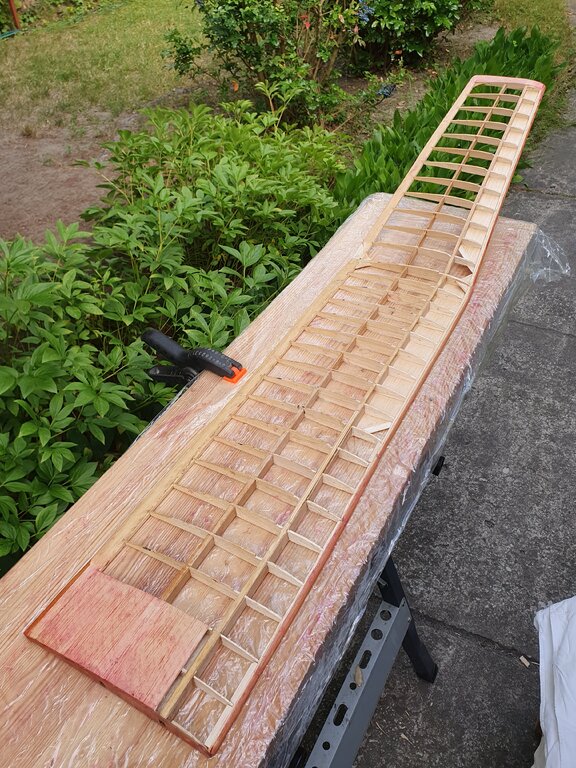

Zwykły akryl. Pomysł na wykończenie jest taki, że model będzie pokryty bezbarwną, przezroczystą folią. Malowanie konstrukcji ma jedynie ujednorodnić odcienie elementów i jednocześnie zachować i pokazać rysunek włókien drewna i ślady napraw.

mirek1410

mirek1410

Opublikowano
Opublikowano

Super wyszło, także myślałem o takim podkładzie pod folię transparentną. A dokładnie jaka farba, mocno rozcieńczałeś, czym malowałeś, aerograf?

art_c

art_c

Opublikowano
  • Autor
Opublikowano

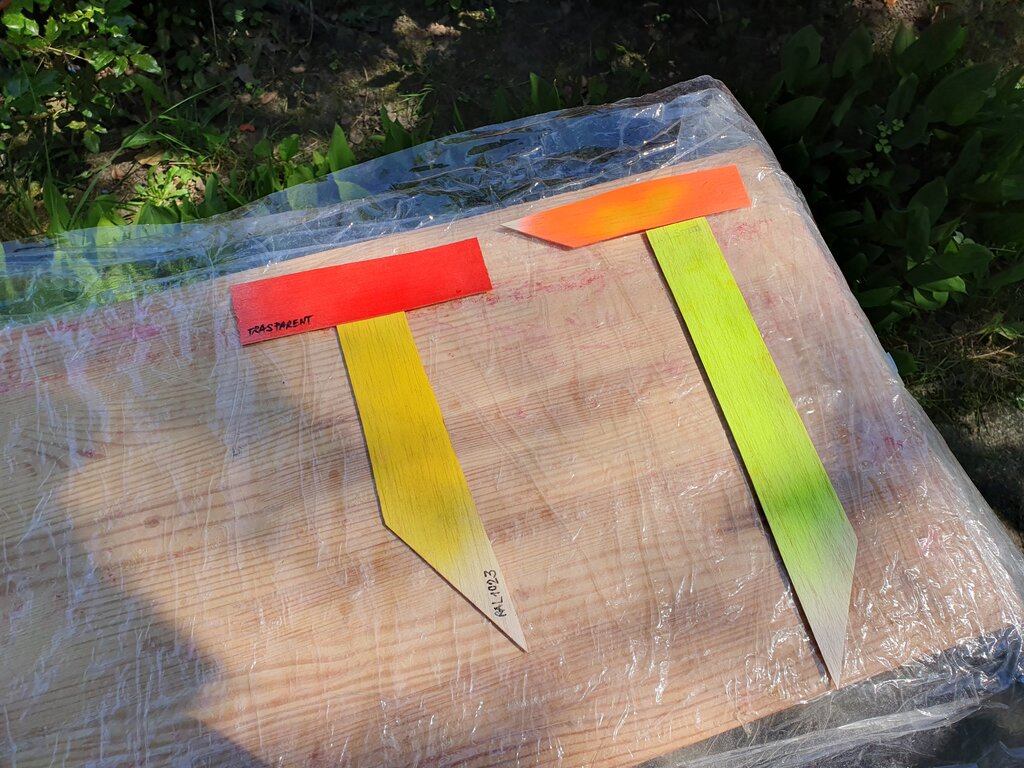

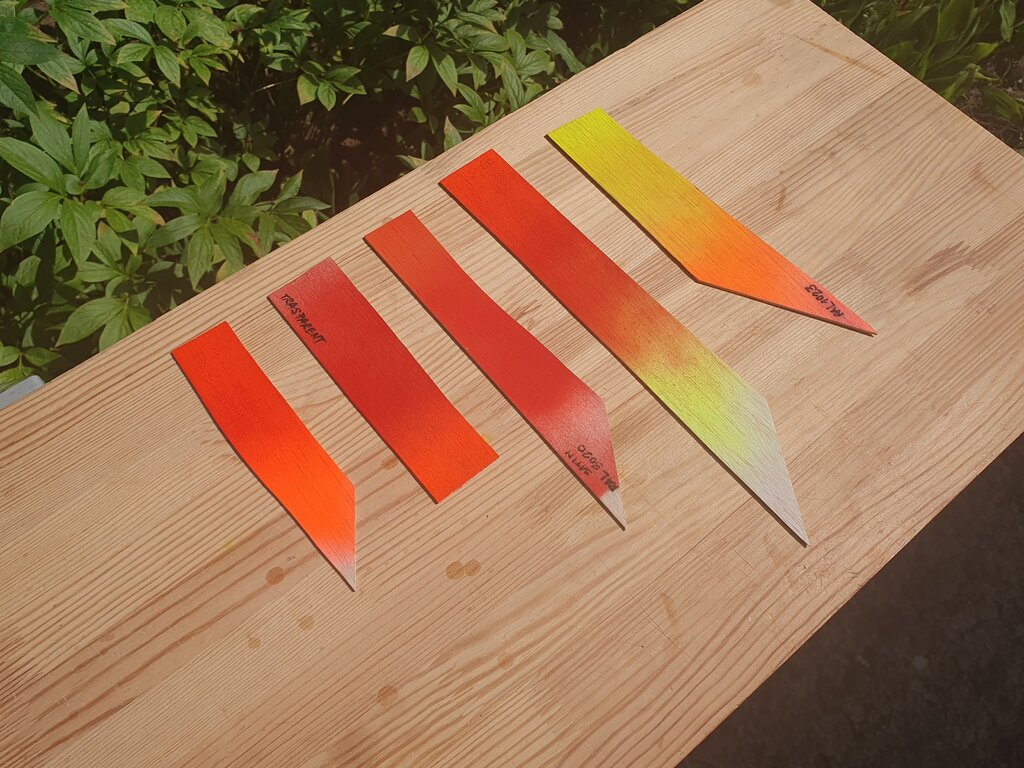

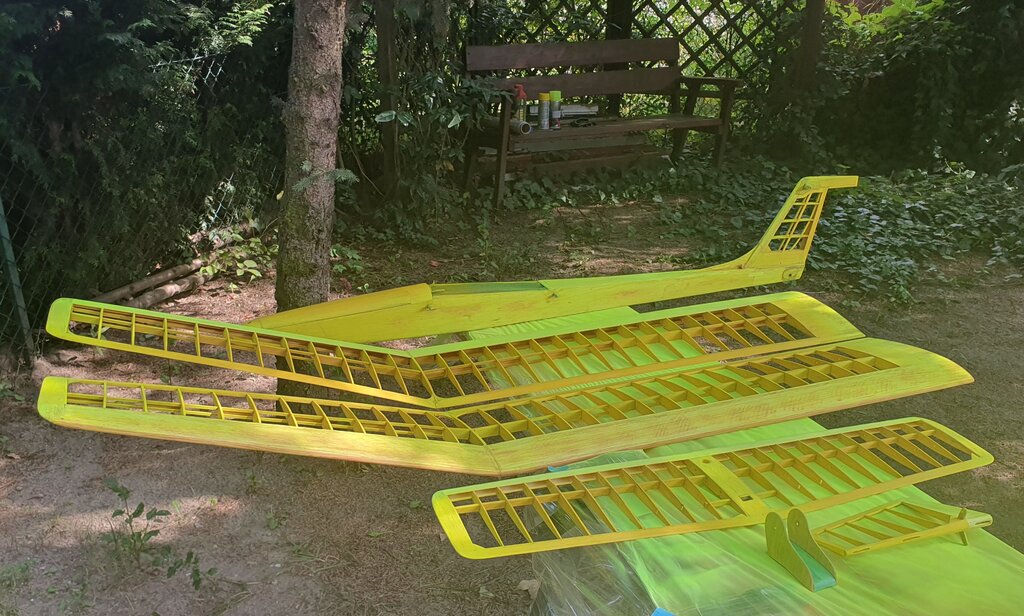

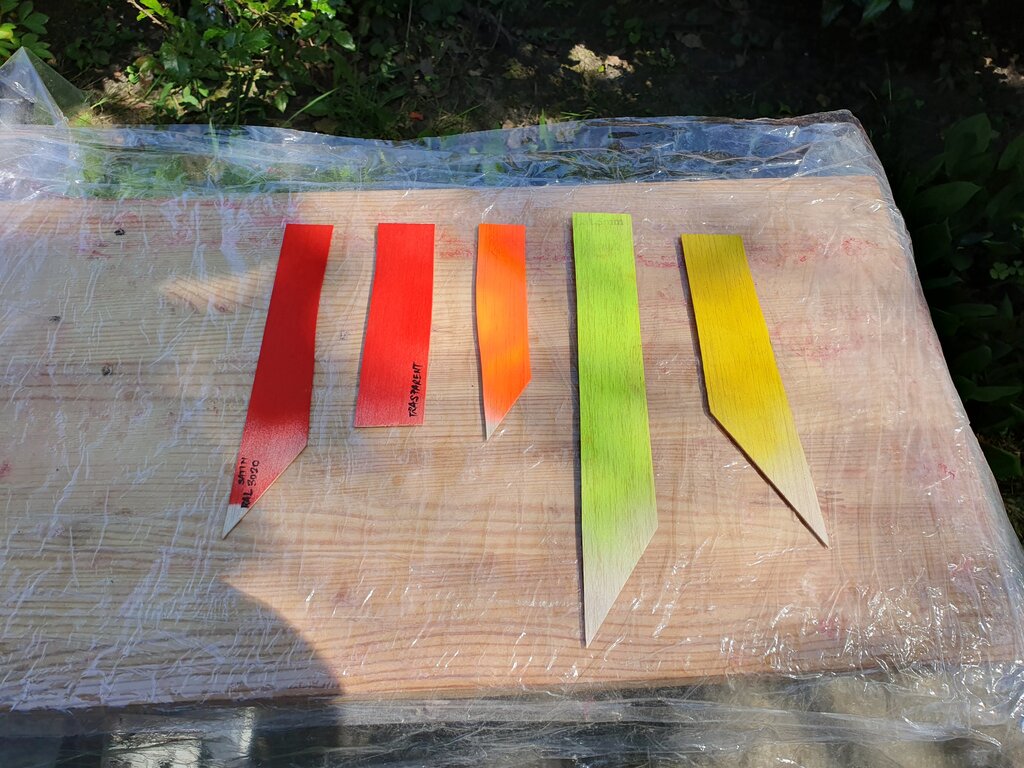

Nie malowałem aerografem, chociaż to rozważałem. Malowałem zwykłym sprayem w puszce. Zrobiłem trochę próbek. Szybowiec będzie w klasycznym malowaniu retro, żółto-czerwonym. Kadłub będzie czerwony z żółtym akcentem. Konstrukcja skrzydeł i usterzeń: żółta z czerwonymi krawędziami natarcia. Chciałem by kolor żółty na szkielecie nie był oczywisty: jest z dwóch kolorów: RAL1023 uzupełniony żółtym fluoroscencyjnym na końcówkach i węzłach szkieletu. Dodatkowo żółty jako podkład ładnie rozjaśni czerwony, co potwierdziła próbka.20230812_130704.thumb.jpg.741b663a85fb4edd4c76e6cf1e2da4fd.jpg20230812_130435.thumb.jpg.454832e3d63e30ab218025ba5435480f.jpg20230813_133730.thumb.jpg.81ea1eb4487608d646bfe8dee3ac5b4e.jpg

  • Ta odpowiedź cieszy się zainteresowaniem.
art_c

art_c

Opublikowano
  • Autor
  • Ta odpowiedź cieszy się zainteresowaniem.
Opublikowano

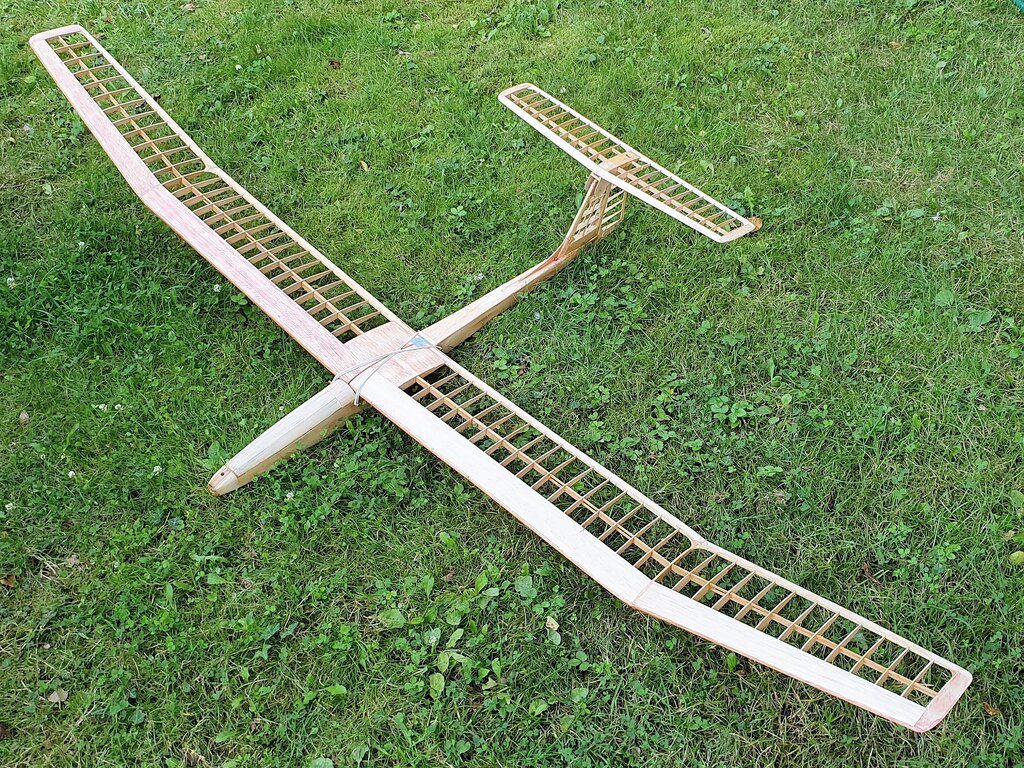

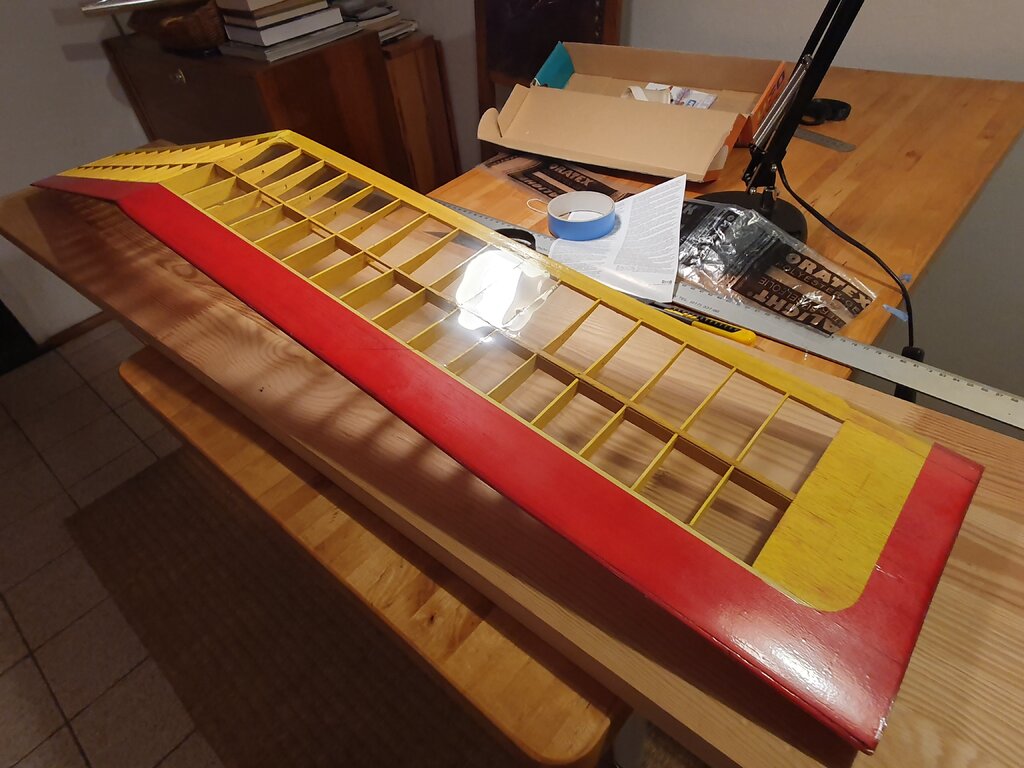

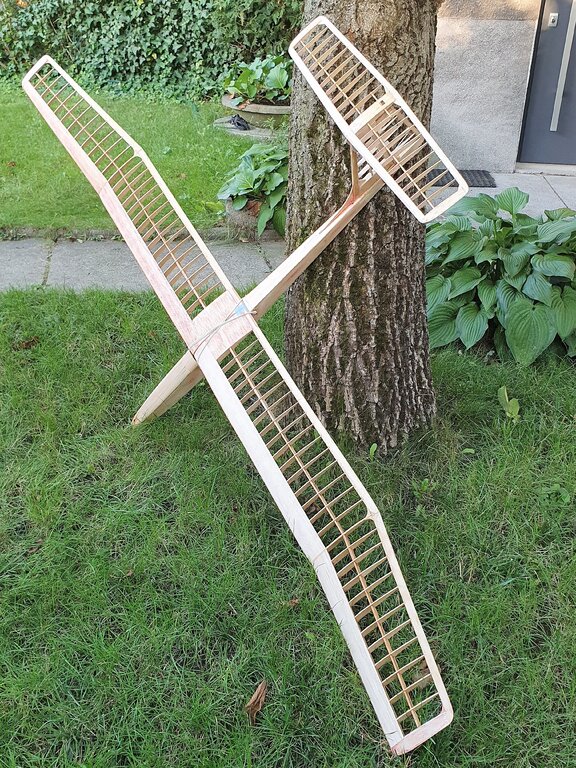

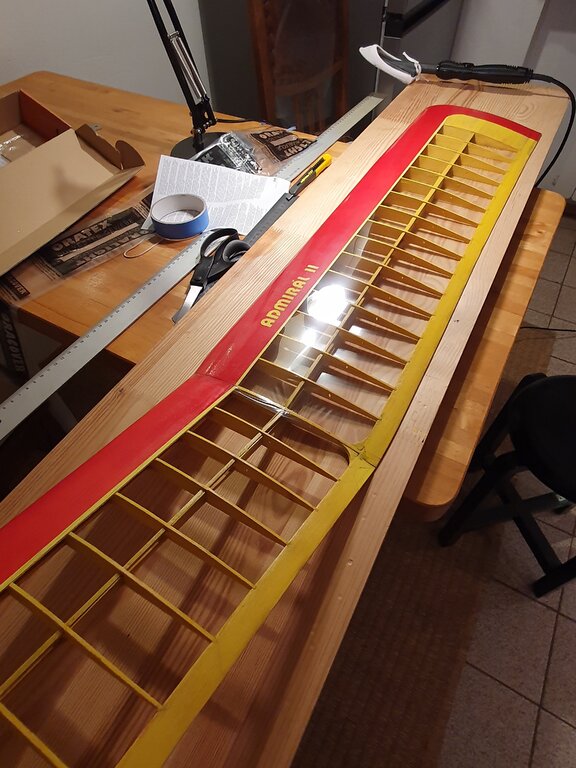

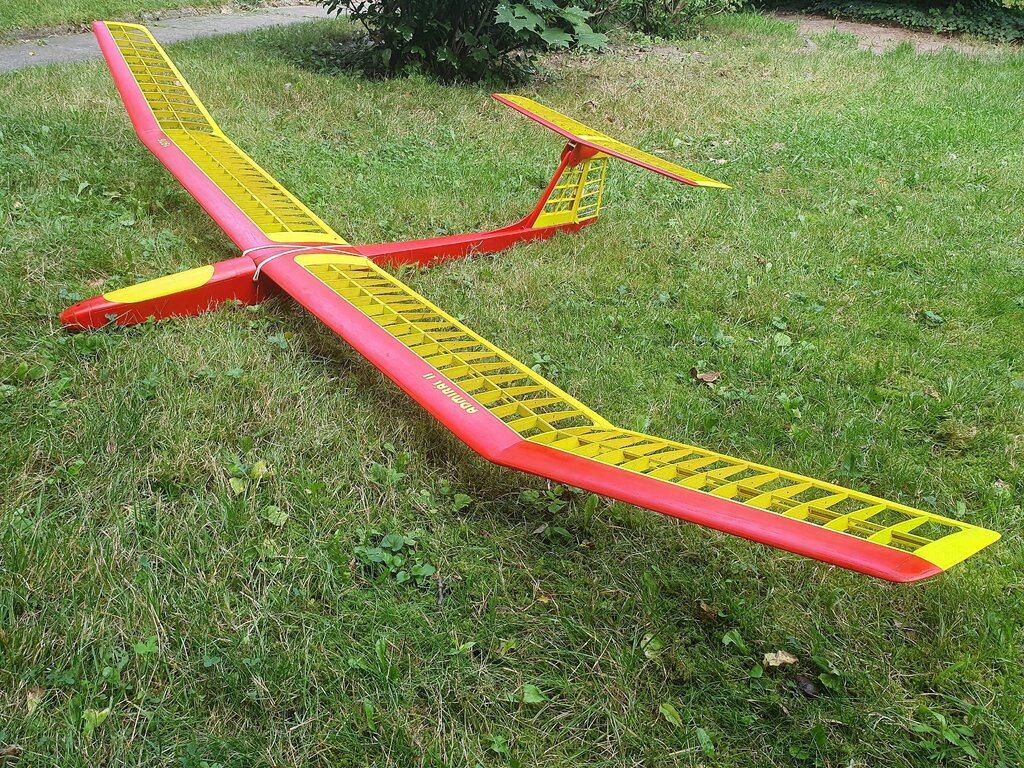

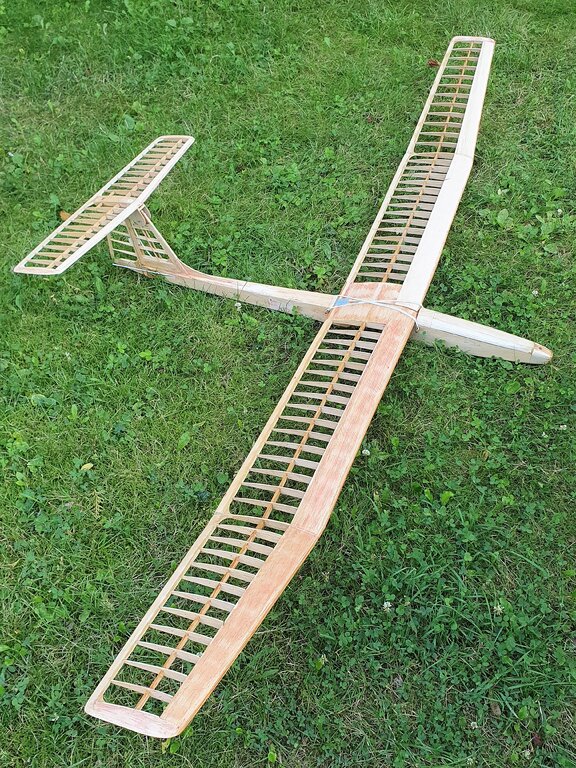

Gotowy do pokrycia skrzydeł i stateczników.




  • Lubię to 6
  • Dzięki 1
  • 2 tygodnie później...
  • Ta odpowiedź cieszy się zainteresowaniem.
art_c

art_c

Opublikowano
  • Autor
  • Ta odpowiedź cieszy się zainteresowaniem.
Opublikowano

Bezbarwny Oratex light



  • Lubię to 8
Ares

Ares

Opublikowano
Opublikowano

Pięknie no i moje ulubione sztandarowe kolory.

Większość moich modeli ma malowanie czerwono żółte i to się świetnie sprawdza.

Pozdrawiam

  • Lubię to 1
  • 2 tygodnie później...
  • Ta odpowiedź cieszy się zainteresowaniem.
art_c

art_c

Opublikowano
  • Autor
  • Ta odpowiedź cieszy się zainteresowaniem.
Opublikowano

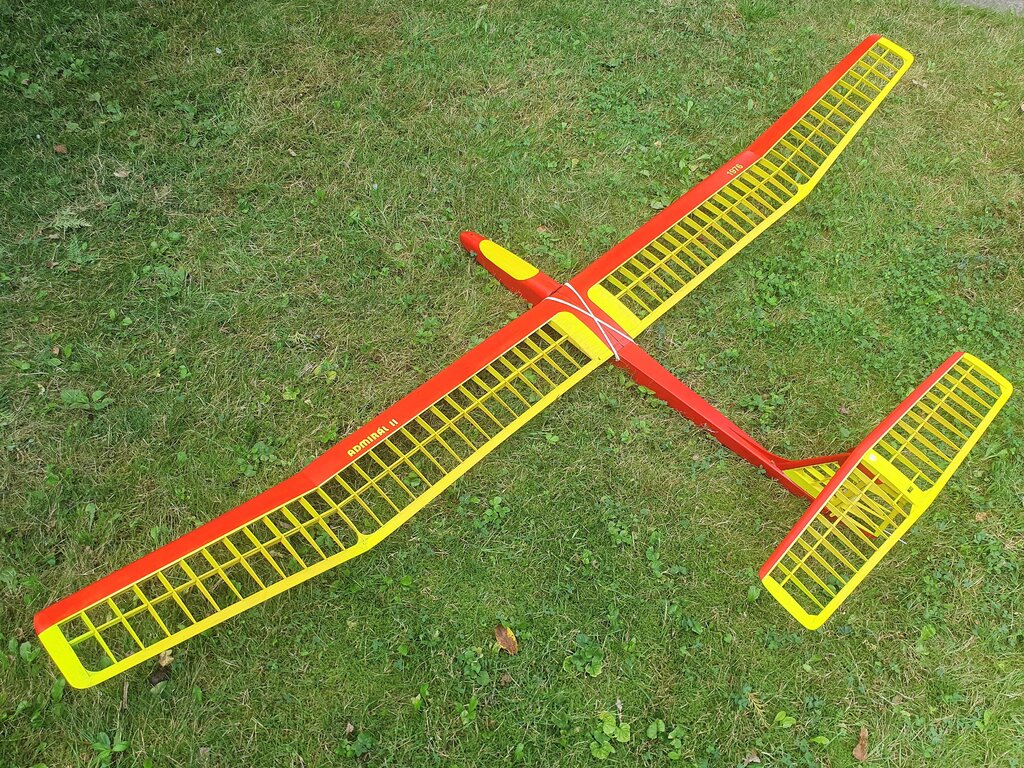

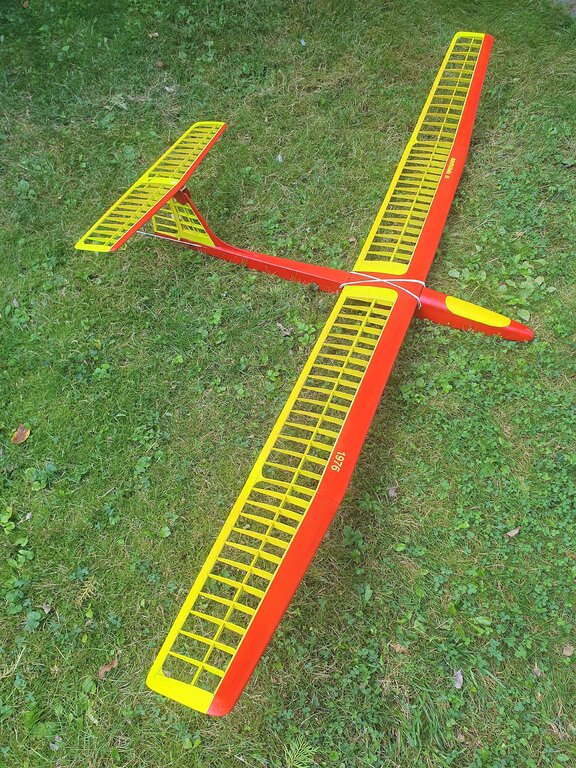

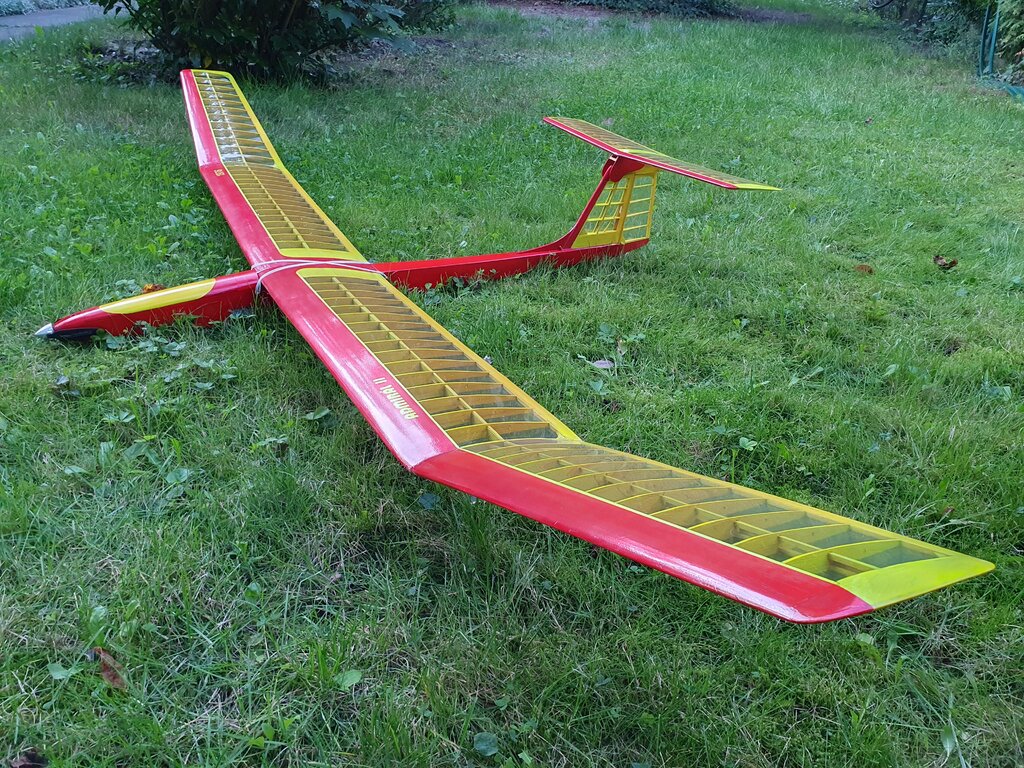

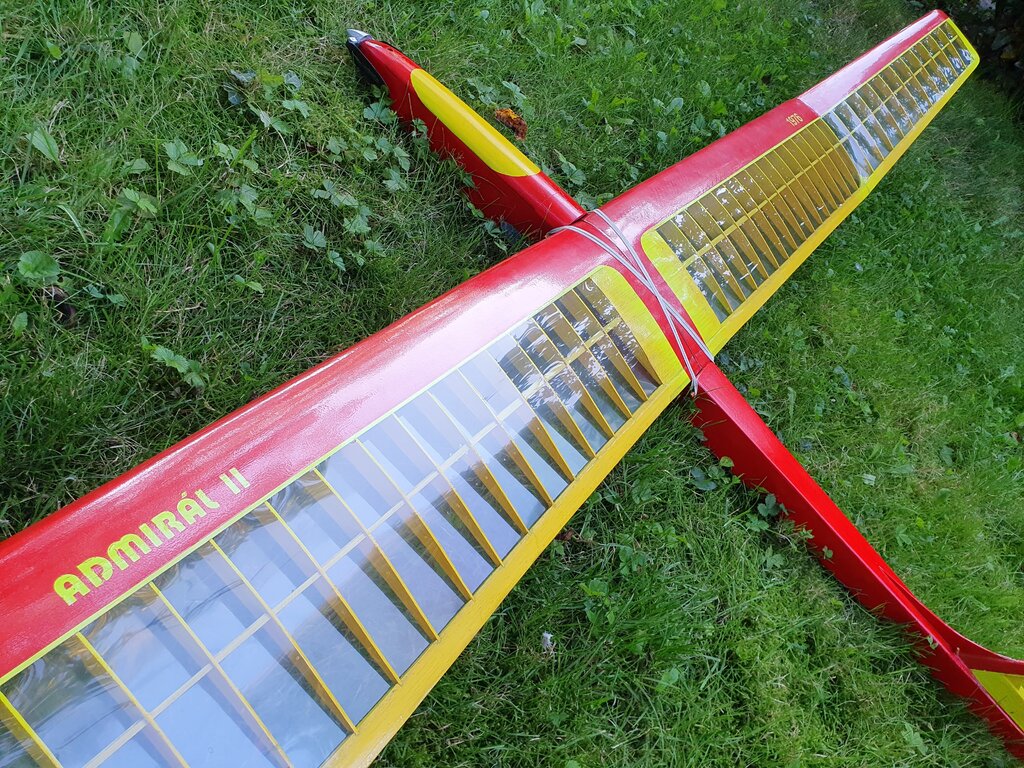

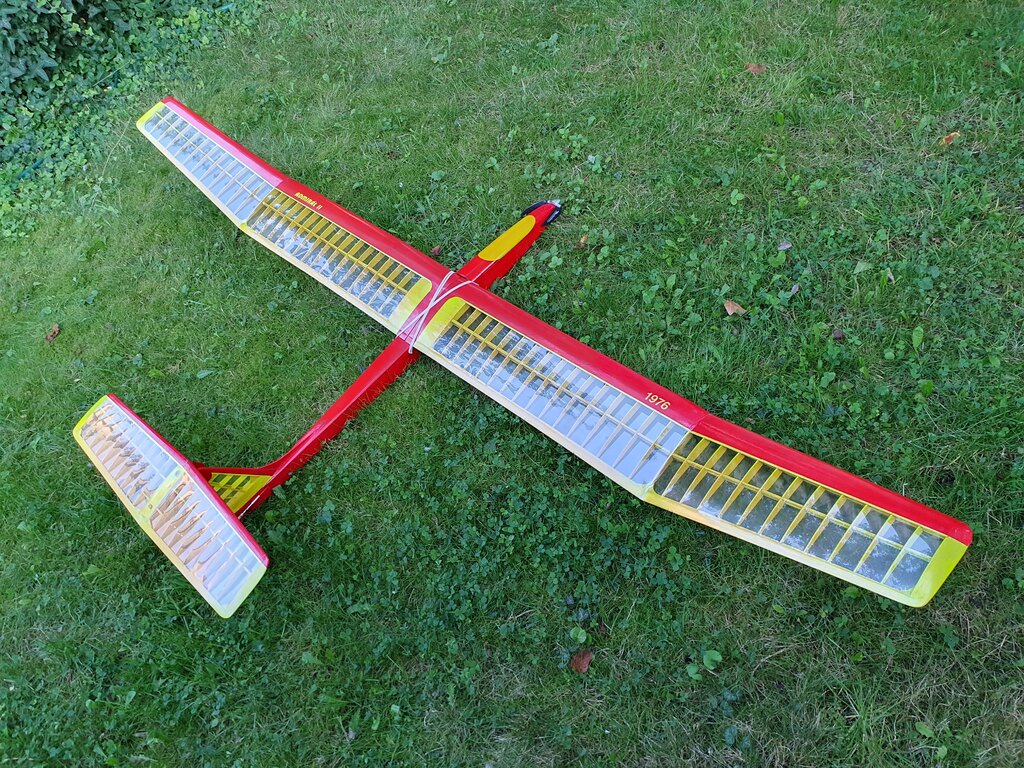

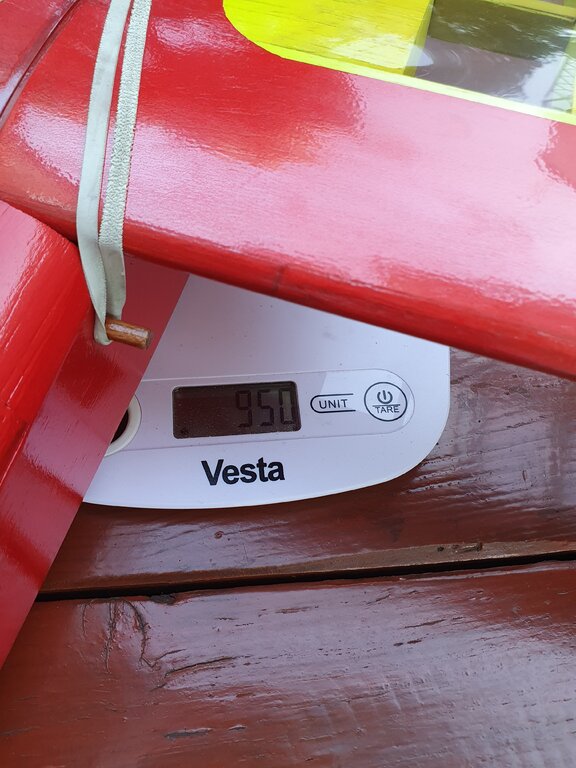

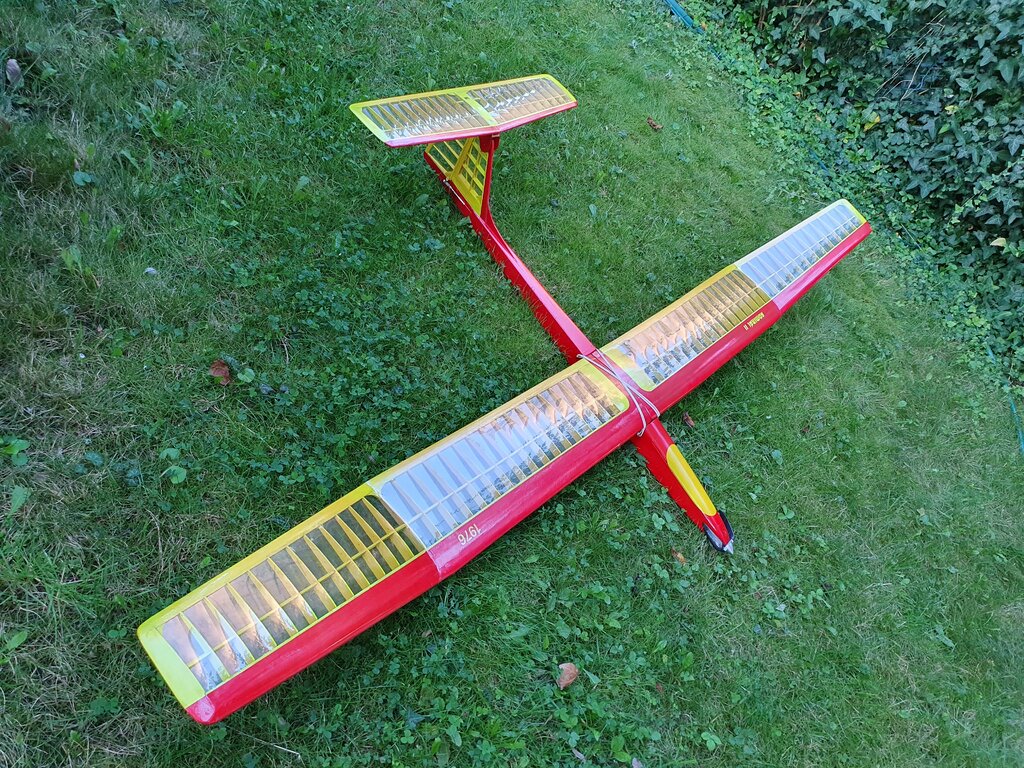

Pokrycie gotowe. Wyposażony jako motoszybowiec waży 950 g. Do dokończenia jeszcze kilka istotnych drobiazgów i w powietrze:)
