Su 29 elektro-1250mm


  • Zaloguj się, aby dodać odpowiedź
429 odpowiedzi w tym temacie

#381 SlawekADW

SlawekADW
  • Modelarz
  • 342 postów
  • Age: 44
  • SkądWarszawa/Ostrowiec Św.
  • Imię:Slawek

Napisano 28 wrzesień 2017 - 17:29

Kabinę też?  No to najwcześniej za 20-25 dni będę ją w stanie wyprodukować.


  • 0

#382 Wojtan

Wojtan
  • Modelarz
  • 278 postów
  • Age: 40
  • SkądChrząstów k/Mielca
  • Imię:Wojtek

Napisano 28 wrzesień 2017 - 19:26

Kabinę nie bardzo, to nie był aż tak zaawansowany kurs :/



Aktualnie buduję powoli Jaka-3, miesiąc spokojnie mi jeszcze zejdzie.


  • 0

#383 SlawekADW

SlawekADW
  • Modelarz
  • 342 postów
  • Age: 44
  • SkądWarszawa/Ostrowiec Św.
  • Imię:Slawek

Napisano 28 wrzesień 2017 - 19:29

Inaczej: kabinę tez potrzebujesz? Myślałem że onanie uległa uszkodzeniu. Dostęp do tłoczenia kabiny tych rozmiarów będę miał jak będę w Ostrowcu a to najbliżej za 3 tygodnie.


  • 0

#384 Wojtan

Wojtan
  • Modelarz
  • 278 postów
  • Age: 40
  • SkądChrząstów k/Mielca
  • Imię:Wojtek

Napisano 28 wrzesień 2017 - 19:30

Tak. Kabinę potrzebuję.


  • 0

#385 SlawekADW

SlawekADW
  • Modelarz
  • 342 postów
  • Age: 44
  • SkądWarszawa/Ostrowiec Św.
  • Imię:Slawek

Napisano 28 wrzesień 2017 - 19:34

Elementy węglowe kadłuba chcesz z wycinanką czy załatwisz sobie we własnym zakresie?


  • 0

#386 Wojtan

Wojtan
  • Modelarz
  • 278 postów
  • Age: 40
  • SkądChrząstów k/Mielca
  • Imię:Wojtek

Napisano 28 wrzesień 2017 - 19:41

Węgla nie potrzebuję, rurę i pręty odzyskałem, płaskowniki bez problemu dostanę w modelarskim na miejscu,


  • 0

#387 SlawekADW

SlawekADW
  • Modelarz
  • 342 postów
  • Age: 44
  • SkądWarszawa/Ostrowiec Św.
  • Imię:Slawek

Napisano 29 wrzesień 2017 - 07:04

Poszerzyłem spływ i natarcie statecznika. Mam kompletną niechęć do zastrzałów  w modelach akrobacyjnych  i z tego powodu umieściłem płaskowniki węglowe w natarciu i spływie 0.5x5mm.  Ustawione pionowo uniemożliwią złamanie się statecznika.. Wklejanie trzeba zrobić na rzadki CA. Taki układ działa dobrze bo sprawdzałem w innych elementach niż stateczniki. Strzałki pokazują linie wynikające z błędów konwersji pomiędzy CAD-em a sketchupem. W rzeczywistości spływ jest to jeden kawałek balsy. Listwa węglowa w spływie jest tak przesunięta że umożliwi wklejenie zawiasów o głębokości 11mm. Ja stosuję kavany więc problemu nie ma.



Edit: Żeby zrekompensować wagę węgla i te 2-3 dodatkowe gramy balsy musiałem zmienić jedną z wręg kadłubowych ze sklejkowej na balsową. Wręga znajdowała się pod pierwszą, skośną półwręgą garba. Na wytrzymałości kadłub zapewne nie stracił a nie będzie trzeba pchać w przód dodatkowych obciążeń.

 No i żeby nie było tak fajnie to teraz czeka mnie ponowne układanie formatki balsy 6mm

Na screenie widać  wymienioną wręgę pośród innych elementów.

Załączone miniatury

  • formatki su 29 1250 14 mai 2017 laser.JPG
  • stateczniksu29 1250 3d.jpg

  • 0

#388 Wojtan

Wojtan
  • Modelarz
  • 278 postów
  • Age: 40
  • SkądChrząstów k/Mielca
  • Imię:Wojtek

Napisano 29 wrzesień 2017 - 10:44

Wygląda dobrze, powinno poprawić wytrzymałość.


  • 0

#389 SlawekADW

SlawekADW
  • Modelarz
  • 342 postów
  • Age: 44
  • SkądWarszawa/Ostrowiec Św.
  • Imię:Slawek

Napisano 29 wrzesień 2017 - 11:00

Tak jak wspomniałem wcześniej - to wypróbowany sposób. Mało tego, nie dalej jak godzinę temu zrobiłem taki element jak natarcie z balsy 6mm o szerokości 10mm z węglem w środku. Trzymając na dwóch centymetrach z jednej strony doparłem do wagi z drugiej. Przy nacisku 980g wygiął się około 2mm, po zdjęciu obciążenia powrócił do swojego pierwotnego kształtu. Po balsowym natarciu bez węgla zostały by strzępy. Miałem zrobić zdjęcie tej próby ale szkoda zachodu.  W każdym razie będzie dobrze.

 Potem dokończę formatki bo CAD ma to do siebie że jest upierdliwy i męczący na dłuższą chwilę więc przerwy są wskazane,tym bardziej  że to co robię jest skomplikowane jak by na to nie spojrzeć. Wieczorem formatki pewnie będą gotowe.



Edit: formatki gotowe.

Załączone miniatury

  • FORMATKI SU29 V2 POPRAWIONE 29 WRZESIEN 2017 POD LASER.JPG

  • 0

#390 mazbenek

mazbenek
  • Modelarz
  • 23 postów
  • Age: 31
  • SkądLublin
  • Imię:Bartłomiej

Napisano 11 styczeń 2018 - 21:12

Od dłuższego czasu na tym i sąsiednim forum śledzę projekty Sławka i jestem pod wrażeniem tego co robi, wykonania jego modeli oraz recenzji kolegów którzy składali jego modele, bądź mieli z nimi do czynienia. Jako, że wieczory są teraz długie i mam więcej czasu postanowiłem sprawić sobie model, który będzie latał na wyposażeniu które mam z poprzednich modeli o ile wyjdzie lekko. Wybór padł na SU 29 elektro- 1250mm V2 czyli najnowszą wersję przygotowaną przez Sławka.

Wyposażenie do spokojnego latania i podstawowej akrobacji:
silnik: Turnigy D 3536/6 1250 kv
regulator: Turnigy 40A Plush
serwa: Redox s90 mg

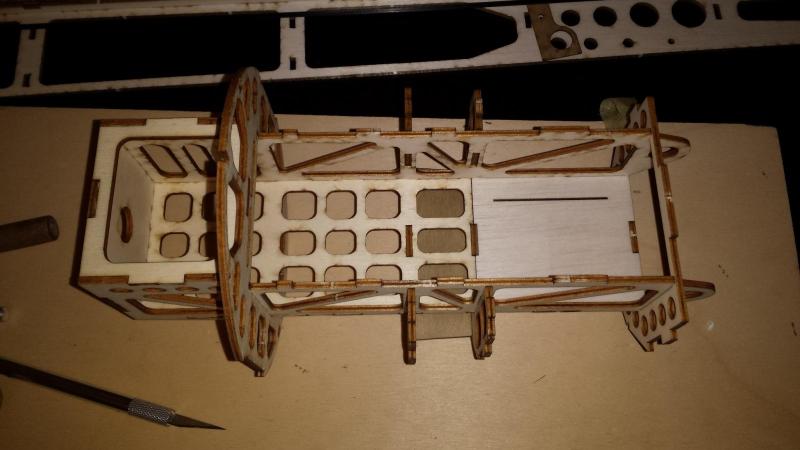

Składanie zacząłem od domku silnika posiłkując się zdjęciami zamieszczonymi przez kolegę Wojtka i opisem zamieszczonym przez Sławka i tutaj od razu widać ciężką prace Sławka i potwierdza się to co piszą inni. Wszystkie detale są bardzo przemyślane i idealnie pasują do siebie


Następnie wykonałem boki kadłuba. Sławek wykonał małe zmiany kosmetyczne względem wcześniejszej wersji, wszystko będzie widoczne na zdjęciach, które zamieszczę jutro.
  • 0

#391 SlawekADW

SlawekADW
  • Modelarz
  • 342 postów
  • Age: 44
  • SkądWarszawa/Ostrowiec Św.
  • Imię:Slawek

Napisano 12 styczeń 2018 - 09:51

Jak nie zapomnę to zabiorę z Ostrowca ramkę do tłoczenia kabiny Su. Może się uda wytłoczyć ze 2-3 sztuki dla zainteresowanych.


  • 0

#392 mazbenek

mazbenek
  • Modelarz
  • 23 postów
  • Age: 31
  • SkądLublin
  • Imię:Bartłomiej

Napisano 12 styczeń 2018 - 09:54

Oczywiście ja się pisze na sztukę.
  • 0

#393 SlawekADW

SlawekADW
  • Modelarz
  • 342 postów
  • Age: 44
  • SkądWarszawa/Ostrowiec Św.
  • Imię:Slawek

Napisano 12 styczeń 2018 - 10:38

Znalazłem stare screeny. Niekoniecznie są w prawidłowej kolejności


Ciąg dalszy


cd


cd


.


.

Załączone miniatury

  • góra 1.JPG
  • góra kadłuba.JPG
  • kadłub pokryty.JPG
  • kadłub sam1 składanie boczki.JPG
  • kadłub sam1 składanie domek.JPG
  • kadłub sam1 składanie domek2.JPG
  • kadłub sam1 składanie domek2dd.JPG
  • kadłub sam1 składanie domek3.JPG
  • kadłub sam1 składanie kadłub wręgi listwy.JPG
  • kadłub sam1 składanie kadłub wręgi mag1.JPG
  • kadłub sam1 składanie kadłub wręgi magnesy.JPG
  • kadłub sam1 składanie kadłub wręgi rurki węgiel.JPG
  • kadłub sam1 składanie kadłub wręgi.JPG
  • kadłub sam1 składanie kadłub wręgimagnesy.JPG
  • kadłub sam1 składanie półka odbiornika.jpg
  • kadłub sam1 składanie wręgi z domkiem.JPG
  • kadłub sam1 składanie wręgi.JPG
  • kadłub sam1 składanie.JPG
  • kadłub sam1 składanie2a.JPG
  • kadłub sam1 składanie2b.JPG
  • kadłub sam1 składanie2cc.JPG
  • listwa.JPG
  • lozestat.JPG
  • mag2.JPG
  • mag3.JPG
  • miniwręga.JPG
  • mocowanie maski.JPG
  • mocowanie maski1.JPG
  • mocowanie maski2.JPG
  • podł przód.JPG
  • podł tył.JPG
  • podłużnice węglowe.JPG
  • pokrycie dolne kadluba.JPG
  • póka kadłub.JPG
  • półka pod ogon.JPG
  • półka.jpg
  • sss.JPG
  • stat wyc.JPG
  • stat wyc1.JPG
  • wzmocnienie folii.JPG
  • skrzydło su 2 d prawie gotowe.jpg
  • skrzydło su 2 d prawie gotowe1.jpg
  • skrzydło su 2 d prawie gotowe2.jpg
  • składanie boczku.JPG
  • ffddde.JPG

  • 0

#394 SlawekADW

SlawekADW
  • Modelarz
  • 342 postów
  • Age: 44
  • SkądWarszawa/Ostrowiec Św.
  • Imię:Slawek

Napisano 13 styczeń 2018 - 09:00

Szczegóły półki serwa i wygląd maski. Niestety jest problem z wyfrezowaniem kopyta.

Jeszcze jedna ważna sprawa dotycząca sklejkowych wzmocnień żeberek. Każde wzmocnienie oznaczone jest otworkami  w ilości od 1 do 3.

Żeberka przez które przechodzi łącznik również mają określoną liczbę otworków i trzeba dopasować do nich wzmocnienia o takiej samej liczbie otworów. Można było oczywiście wygrawerować liczby ale grawerka laserem zajmuje dość dużo cennego czasu.

 Należy też pamiętać o przyklejaniu tych wzmocnień po odpowiedniej stronie każdego żebra co pokazują rysunki.

Załączone miniatury

  • żeberko serwo.JPG
  • żeberko serwo1.JPG
  • maska najnowsza step ver22015.JPG
  • szczegóły.JPG

Załączone pliki


  • 0

#395 mazbenek

mazbenek
  • Modelarz
  • 23 postów
  • Age: 31
  • SkądLublin
  • Imię:Bartłomiej

Napisano 13 styczeń 2018 - 11:13




 Boki kadłuba z wklejonymi płaskownikami węglowymi i wszystkimi wzmocnieniami ze sklejki. Przód jak widać z delikatną zmianą- brak mocowań osłony silnika, przez co i wzmocnienie jest inne względem wcześniejszej wersji.




Po prawej stronie mamy wręgę, którą Sławek zmienił ze sklejkowej na balsową, żeby zrekompensować wagę dodanych płaskowników węglowych w stateczniku poziomym.





kadłub już poklejony.

cdn.


  • 0

#396 SlawekADW

SlawekADW
  • Modelarz
  • 342 postów
  • Age: 44
  • SkądWarszawa/Ostrowiec Św.
  • Imię:Slawek

Napisano 13 styczeń 2018 - 12:09

W nową wręgę trzeba wkleić płaskownik węglowy 1x3mm


  • 0

#397 mazbenek

mazbenek
  • Modelarz
  • 23 postów
  • Age: 31
  • SkądLublin
  • Imię:Bartłomiej

Napisano 15 styczeń 2018 - 20:47

Prace pomału idą do przodu ale na szczęście jeszcze trochę czasu do wiosny. Zastanawiam się nad podwoziem, ewentualnie gdzie je kupić?



20180115_193834.jpg .







Sławku, ile powinien ważyć kadłub kompletny bez folii?


  • 0

#398 SlawekADW

SlawekADW
  • Modelarz
  • 342 postów
  • Age: 44
  • SkądWarszawa/Ostrowiec Św.
  • Imię:Slawek

Napisano 15 styczeń 2018 - 21:05

Trudno mi powiedzieć ile powinien ważyć, nie pamiętam już. Jutro mogę zważyć jak się do niego dogrzebię.  Ale ile by nie ważył to i tak lżej się nie da :D Jak nie straszne Ci laminowanie możesz sobie zrobić sam odpowiednie, jeżeli nie czujesz się na siłach to szukaj coś z węglowych albo szklanych. Dziś już mi się nie bardzo chce ale jutro z rana mógłbym coś w CAD pomierzyć jakie powinno być na wysokość.

 Zabrałem z Ostrowca ramkę i stół do wykonania kabiny.



Oklej balsą przód.


  • 0

#399 mazbenek

mazbenek
  • Modelarz
  • 23 postów
  • Age: 31
  • SkądLublin
  • Imię:Bartłomiej

Napisano 15 styczeń 2018 - 21:17

Myślę,że jutro już okleję,ale wcześniej jeszcze powklejam magnesy i zabieram się za górę.


  • 0

#400 SlawekADW

SlawekADW
  • Modelarz
  • 342 postów
  • Age: 44
  • SkądWarszawa/Ostrowiec Św.
  • Imię:Slawek

Napisano 15 styczeń 2018 - 21:25

Więc jest tak: dla śmigła 14 cali czyli 355mm średnicy uwzględniając koła  o średnicy 50mm oraz prześwit od podłoża ( w chwili startu albo lądowania) do końcówki śmigła 25mm  podwozie powinno mieć wysokość około 135mm (od półki podwozia do osi koła)



Może drugi rysunek będzie bardziej czytelny.

Załączone miniatury

  • su 29 z maską podw.JPG
  • su 29 z maską rend.JPG

  • 0
