Napisano 17 luty 2007 - 20:50

Dziś miała być przymiarka silnika a wyszło struganie.:lol:

Efekt::shock:


Dołączona grafika
Dołączona grafika
Dołączona grafika

#22 pebis

pebis
  • Modelarz
  • 0 postów

Napisano 17 luty 2007 - 15:08

Dzięki za ciepłe słowa. Zdajesz sobie sprawę ile jeszcze "dłubania" przy tym modelu. Ale codziennie małe coś i w końcu w powietrze. Ale przecież teraz zima więc czas jest właśnie na to. Wiosną......

Choć nie do końca. Właśnie wróciliśmy z kolegą Markiem z oblotu Akrobata ze STYRODURU. Po obróbce zdjęć przedstawię to w nowym temacie.

:arrow: http://www.szabatows...p?p=15584#15584

Ultima też mi się podoba :!:

Górą dwupłaty. :!: :!: :!: I inne modele. :!: :!: :!:

Niech latają nisko i powoli

I tyle startów co lądowań :!:

#23 dominatorxxxx

dominatorxxxx
  • Modelarz
  • 0 postów

Napisano 16 luty 2007 - 22:15

Bardzo ładny dwupłat :) jestemw trakcie budowy ultimate bo spodobały mi się ostatnio dwupłaty :) bardzo dobrze ci idzie czekam na dalsze reacje i pozdrawiam!!

#24 pebis

pebis
  • Modelarz
  • 0 postów

Napisano 16 luty 2007 - 21:16

Parę fotek z kolejnego etapu prac nad Bristolem:

Dołączona grafika
Dołączona grafika
Dołączona grafika
Dołączona grafika
Dołączona grafika
Dołączona grafika

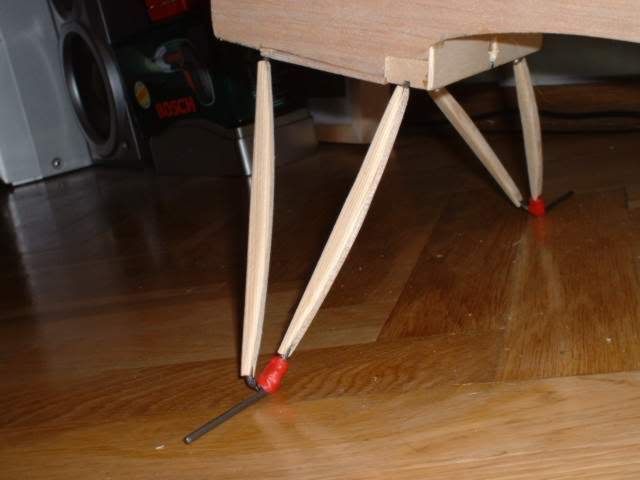

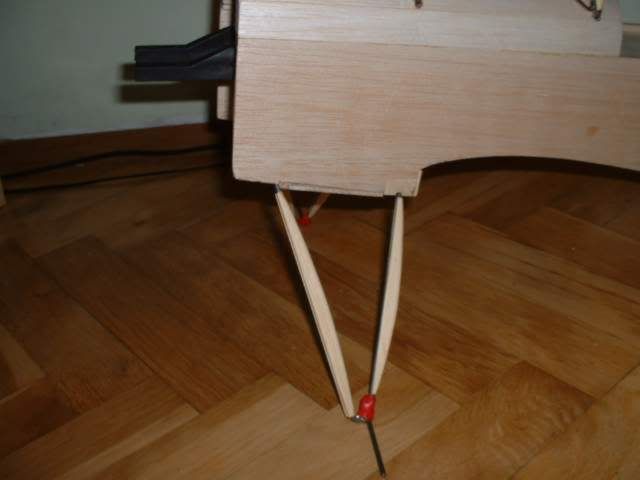

Skrzydła przed końcowym szlifem. Przedział silnika - przed przymiarką czterotaktu (ASP - FS52AR), dlatego też brak metalowej osłony oraz wprowadzonego przez producenta mocującego elementu przednią osłonę silnika. Jutro przymiarka silnika i dobranie wielkości przedziału silnikowego. Niestety pracy jeszcze dużo a czasu niewiele. Choć założyłem sobie , że chociaż "śrubkę" raz na dzień trzeba jakąś przykręcić. Nie ujęte też na fotkach założone serwa lotek - HS 81. Planuję zastosowanie fiszbinowych zawiasów lotek zamiast proponowanej przez producenta taśmy. Fakt, że się to sprawdza ale estetyka.....

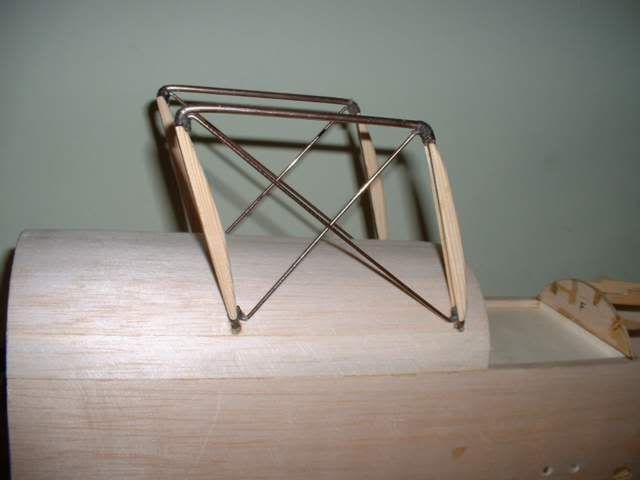

Dźwigar skrzydła górnego - baldachim - jest dorobiony z miedziowanego pętu do spawania o średnicy 4 mm. Oryginalny jak pokazywałem na poprzednich fotkach daleko odbiegał od planów. Poprzeczki odbiegają jeżeli chodzi o przekrój nieco od oryginału ale wynika to z chęci wzmocnienia całej konstrukcji. Po dołożeniu sklejkowych belek nie będzie to chyba aż tak widoczne. Niestety drut ten nie należy do bardzo twardych. Po zastosowaniu grubszych, cała konstrukcja jest myślę wystarczająco sztywna. Nie wyszła też próba lutowania tych elementów. Miedź nie trzyma się zbyt mocno stali. Pozostała nitka , nawijanie i klej. Trzyma mocno. C. D. N.

#25 pebis

pebis
  • Modelarz
  • 0 postów

Napisano 02 luty 2007 - 23:11

Planowałem montaż całego wyposażenia od dołu. Rozwiązanie to klapka zamykana na magnesy neodymowe. Wklejenie baldahimu - strzykawka z igła klej do strzykawki i chyba pójdzie. Otwory są już wywiercone i zabezpieczone zgodnie z instrukcją sklejką. Serwa umieszczę tak, żeby zawsze był do nich dostęp i możliwość demontażu, naprawy i regulacji. Dołączona grafika
Dołączona grafika
Niestety nie wszystkie elementy firmowe SVENSONA są takie jak na planach.
To są elementy o których pisałeś. Nie trzymają wymiarów :!:
Dołączona grafika
Dołączona grafika
Zobaczę co wyjdzie z z moich planów. Dzięki serdeczne za podpowiedzi.

#26 MareX

MareX

    MareX

  • Moderatorzy
  • 1221 postów

Napisano 02 luty 2007 - 11:56

Piotrze!
Zapomniałem Ci powiedzieć, że oglądając pierwszą porcje fotek, mój niepokój wzbudziła fotka , na której widać przyklejone na górze , w przedniaj części kadłuba dwa spore klocki balsowe, będące zwieńczeniem góry kadłuba. a zarazem będące dolną częścia mocowania baldachimu górnego skrzydłą. Jak w tym stanie wkleisz ten baldachim, nie mówiąc o tym, że zamknąłeś sobie dostęp do kadłuba od góry, co jest istotne przy mocowaniu serw? Ja do tej pory kadłuba tą górą nie zamknąłem i zrobię to, kiedy będę zupełnie pewien, że ten dostęp nie jest mi już do niczego potrzebny. Poza tym także te dwa klocki sklejone jedynie razem, dobrze mi się obrabiało, wycinało rowki na druty, dopasowywało do skrzydła górnego i wreszcie wklejało te druty. Ale to tylko moje doświadczenie w tej materii i jak wiadomo "każdy sobie rzepkę skrobie" :D Niemniej jednak, może przemyśl, to co Ci zasygnalizowałem. Ja na 100% zastosuję Twój sposób "sznurowania" modelu. :)

#27 pebis

pebis
  • Modelarz
  • 0 postów

Napisano 31 styczeń 2007 - 14:28

Tak właśnie. Takie jak w pudełku, zakupione w jednym z hipermarketów. Szpilki można skrócić, później linijeczka i jakiś klej (CA, żywica?) no i dużo cierpliwości. Myślę że efekt będzie super.

#28 MareX

MareX

    MareX

  • Moderatorzy
  • 1221 postów

Napisano 31 styczeń 2007 - 13:57

Czy to są łebki od zwykłych szpilek krawieckich? Pomysł nie jest głupi i wart głębszego "obadania". Ważne, że już jest jakaś koncepcja, bo do tej pory zupełnie nie wiedziałem, jak ten temat ugryżć. Dzięki. :D

#29 pebis

pebis
  • Modelarz
  • 0 postów

Napisano 31 styczeń 2007 - 11:43

Marku!
A co byś powiedział na takie rozwiązanie?
Dołączona grafika
Oczywiście kolor nitki do dobrania - jakiś jasny i nić nieco grubsza.
_______________________
Piotr P.

#30 MareX

MareX

    MareX

  • Moderatorzy
  • 1221 postów

Napisano 31 styczeń 2007 - 10:53

Te moje kolorki są "odgapione" od oryginału prezentowanego w takiej wielkiej encyklopedii myśliwców, którą mi kiedyś synek sprezentował.
Były też one w naturalnym kolorze płótna, ale tak mam oklejonego DUKA, więc ten wymyśliłem sobie inaczej zrobić. Zreszta widzisz na pudełku, jak jest przedstawiony. Myślę poważnie nad tym "sznurowaniem", które widać na pudełku i które to oryginały miały faktycznie, ale jak to sprytnie zrobić? Wot zagwozdka...

#31 pebis

pebis
  • Modelarz
  • 0 postów

Napisano 31 styczeń 2007 - 10:19

Jasne. Tak będzie. Czekam na kolejne Twoje fotki. Zastanawiam się nad oklejaniem ( daleka przyszłość). Zieleń czy lekki beżyk? Nie wiem w jakich kolorach był oryginał. Twój pomysł z połączeniem zieleni i beżu "na spód" wydaje się interesujący. Najlepiej zrobić dwa - jeden zieleń drugi beż.
Pozdrawiam Piotr.

#32 MareX

MareX

    MareX

  • Moderatorzy
  • 1221 postów

Napisano 31 styczeń 2007 - 09:19

No teraz jest już dobrze i nie trzeba latać mychą po ekranie. :)
Co do skrzydełek, to faktycznie , zrobiłem się przez te perspektywę w konia i dopiero po tej kolejnej fotce , obejrzałem poprzednią jeszcze raz i
to tylko tak wygląda na pierwszy rzut oka, że sa różnej długości.
Co do tych moich poprzednich uwag, zapomniałem dodać prośbę o wstawienie w podpisie swojego imienia, aby każdy z nas mógł się do Ciebie tak zwracać , a nie nickiem, bo to w sumie głupio. Pracuje nad szczegółami i wykończeniem swojego Bristolka i niebawem zademonstruję efekty tych działań.

#33 pebis

pebis
  • Modelarz
  • 0 postów

Napisano 30 styczeń 2007 - 23:10

Dzięki serdeczne za podpowiedź. Całe życie się człowiek uczy. :oops:
Fotki już skorygowane i powinno wszystko "chodzić" dobrze. :roll:
Co do skrzydeł są zrobione wg planów i są równe. To wina perspektywy na fotografii. Na kolejnej załączonej fotografii ustawiłem je krawędziami natarcia do siebie i oto efekt: Dołączona grafika

#34 MareX

MareX

    MareX

  • Moderatorzy
  • 1221 postów

Napisano 30 styczeń 2007 - 19:31

Witam serdecznie na naszym forum oraz w gronie tych, co kochają starocie. Zanim zacznę "krytykować bezlitośnie" :wink: dwie uwagi porządkowe. Po pierwsze zdjecia moga być o max. szerokości 640 i wysokości dowolnej, ale przy takim założeniu - "samo się robi" 480. W przeciwnym razie forum się nam "rozjeżdza" i trzeba czytając latać mychą po ekranie, co rozprasza i utrudnia dogłębną lekturę. Po drugie jest na I-szej stronce tzw. powitalnia, gdzie sie krótko przedstawiamy. A teraz krytyka a raczej zapytanie: dlaczego jedno ze skrzydełek jest krótsze??? :shock: U mnie na planie / i w oryginale/ oba skrzydła są tej samej rozpiętości...To tyle na razie . Jeszcze raz serdecznie witam w naszym gronie. :D

#35 pebis

pebis
  • Modelarz
  • 0 postów

Napisano 30 styczeń 2007 - 18:49

Do umieszczenia tego tematu namówił mnie MareX. :D
/ http://www.szabatows...opic.php?t=332/, tak jak i do samej budowy Bristola. O dwupłacie myślałem od dawna. Szperanie po stronach internetowych zaowocowało odnalezieniem strony MareX-a i kupnem zestawu SVENSONA "na gwiazdkę". Są już efekty pracy. Skromne bo nie jestem "zawodowcem" . Zapału dodało mi zbudowanie Sunnego też firmy Svenson. Latał. I chyba będzie nadal latał, jednakże już w innych rękach.
Dołączona grafika
Dołączona grafika
A teraz parę z budowy BRISTOLA.
Na początek stery:
Dołączona grafika
Dołączona grafika
Teraz kolej na kadłub:
Dołączona grafika
Dołączona grafika
i skrzydła przed obróbką:
Dołączona grafika
Dołączona grafika
Dołączona grafika

Kuba: Fotki wstawiane na forum maksymalnie 640x480 większe w postaci lików lub miniaturek.
